Какой шаг резьбы у болта м8?

Шаг резьбы у болтов и гаек

Согласно стандарту ГОСТ 8724-2002 обозначение крупного шага резьбы в маркировке опускается, а размер мелкого указывается.

• М16 — резьба метрическая (знак “М”) с номинальным диаметром 16 мм и крупным шагом (крупный шаг резьбы болта, гайки, шпильки, винта 2,0 мм);
• М16 х 1 — резьба метрическая (знак “М”) с номинальным диаметром 16 мм и мелким шагом 1,0 мм.

Обозначение шагов резьбы гаек, штанг, болтов, винтов идентично, независимо от того, внутренняя или наружная.

Полное обозначение резьбы включает:

• М — метрическая;
• номинальный диаметр;
• размер шага в миллиметрах (крупный опускается);
• направление — для левой LH;
• специальное обозначение многозаходной Ph со значением хода.

* Буква «М» обозначает, что резьба метрическая, а не дюймовая.

• О нас
  • Услуги
  • Отзывы
  • Вопрос-ответ
  • Сертификаты дистрибьютора
  • Сертификаты продукции
  • ГОСТы
  • Вакансии
  • Реквизиты
  • Новости
  • Карта сайта

• Каталог
  • Абразивный и алмазный инструмент
  • Анкеры и дюбели
  • Инструмент
  • Крепёжные изделия
  • Монтажные системы
  • Перфорированный крепёж
  • Режущий инструмент
  • Средства защиты
  • Такелаж
  • Техническая химия
  • Хоз. инвентарь
  • Хомуты
  • Электроды сварочные

• Информация
  • Политика конфиденциальности
  • Пользовательское соглашение
  • Возврат товара и оплаты
  • Гарантийные обязательства
  • Блог
  • Доставка и Оплата
  • Запрос документов
  • Отправить заявку
  • Заказать звонок

• Справочники
  • Блог
  • Калькуляторы
  • Таблица DIN/ГОСТ/ISO

• Магазины
  • Гагарина
  • Ветеранов
  • Измайловский
  • Коллонтай
  • Колпино
  • Московское шоссе
  • Рыбацкое
  • Науки
  • Просвещения
  • Савушкина
  • Удельная
  • Уральская
  • Кировский завод
  • Планерная
  • Воронеж
  • Выборг
  • Великие Луки
  • Великий Новгород
  • Кириши
  • Петрозаводск
  • Псков
  • Тихвин
  • Череповец
  • Тула

• Контакты
  • Центральный офис (юг)
  • Доп. офис (север)
  • Менеджеры интернет-магазина
  • Oптовый склад
  • Магазины в СПб
  • Магазины в регионах
  • Обратная связь
  • Подписка на рассылки

• Мы в соц. сетях
  • ВКонтакте
  • Facebook
  • Viber
  • Telegram
  • WhatsApp
  • Instagram
  • YouTube
  • HeadHunter

Вся информация на сайте – собственность группы компаний «СВМ24». Публикация информации с сайта svm24.ru без разрешения запрещена. Все права защищены.

Вы принимаете условия Политики конфиденциальности и Пользовательского соглашения каждый раз, когда оставляете свои данные в любой форме обратной связи на сайте svm24.ru

Если вы нашли ошибку или неточность на сайте, просьба сообщить на почту [email protected] или выделите фрагмент текста и нажмите Ctrl+Enter.

Какой шаг резьбы у болта м8?

ШАГ РЕЗЬБЫ ДЛЯ ОСНОВНОЙ И МЕЛКОЙ ОДНОЗАХОДНОЙ РЕЗЬБЫ

Шаг резьбы Р, мм

мелкая резьба

О Нас

• Компания
• Контакты
• Сотрудничество
• Развитие Сети
• Дисконтные карты

Каталог

• Категории
• Производители
• Корзина
• Личный кабинет
• Технический Каталог

Франшиза

• Франшиза «Крепмаркет»
• Магазины В России

Помощь

• ОПЛАТА И ДОСТАВКА
• ПУНКТЫ САМОВЫВОЗА
• ПРАВИЛА МАГАЗИНА
• ПРОВЕРИТЬ СТАТУС ЗАКАЗА
• КАЛЬКУЛЯТОР

«КРЕПМАРКЕТ»
МОСКВА, ПУТИЛКОВСКОЕ ШОССЕ, 111А
ОГРН1147746682401, ИНН7708815451

Какой шаг резьбы стандартный?

Очень часто к нам поступают вопросы на одну и ту же тему: «у вас крепёж со стандартным шагом резьбы?»

И, действительно, какой шаг резьбы можно назвать «стандартным»? И, вообще, что такое шаг резьбы, где он задан?

Давайте разберём вместе.

Термины и определения основных понятий в области цилиндрической и конической резьб, применяемые в науке, технике и производстве, устанавливает ГОСТ 11708-82:

Номинальный диаметр резьбы:

диаметр, условно характеризующий размеры резьбы и используемый при ее обозначении.

Шаг резьбы (P):

расстояние по линии, параллельной оси резьбы между средними точками ближайших одноименных боковых сторон профиля резьбы, лежащими в одной осевой плоскости по одну сторону от оси резьбы.

Какой шаг резьбы можно назвать «стандартным»?

Стандартным можно назвать только тот шаг, значения которого заданы государственным стандартом. Очевидно, что геометрия резьбы болта/винта/шпильки должна полностью совпадать с ответной резьбой условной гайки. В рамках одного значения номинального диаметра резьбы должен совпадать и её шаг, иначе гайка попросту не накрутится на резьбовую шпильку. Для этого ГОСТ 8724-2002* задаёт на государственном уровне соответствие шагов для каждого диаметра метрической резьбы:

* в международном нормативно-правовом поле это стандарт соответствует ИСО 261-98

Согласно требованиям ГОСТа 8724-2002 в условное обозначение размера резьбы должны входить: буква М, номинальный диаметр резьбы и шаг резьбы, выраженные в миллиметрах и разделённые знаком «х». Например, для резьбы М8:

• М8х1,25 – с крупным шагом,
• М8х1,0 – с мелким шагом,
• М8х0,75 – с мелким шагом,
• М8х0,5 – с мелким шагом.

При этом ГОСТ 8724-2002 допускает не указывать крупный шаг в обозначении резьбы, например:

• М8 (для М8х1,25 – с крупным шагом).

Именно поэтому среди специалистов крепёжного рынка крупный шаг, который, как правило, не указывается при обозначении резьбы, принято называть «стандартным».

Хотя это не совсем правильно. И крупные, и мелкие шаги для своего диаметра резьбы заданы ГОСТом – отечественным стандартом. А значит и крупные, и мелкие шаги резьбы по ГОСТ 8724-2002 являются стандартными.

Зачем нужны крепёжные изделия с мелким шагом.

Уменьшение шага резьбы при неизменных наружном диаметре и высоте гайки снижает прочность соединения, так как для мелкой резьбы труднее в пределах одного класса точности обеспечить перекрытие витков, одинаковое с крупной резьбой. Между тем, в авиа- и автостроении применение резьбы с мелким шагом целесообразно, так как при больших отношениях диаметра резьбы к шагу площадь стержня болта увеличивается и, как следствие, возрастает его прочность.

[Биргер, И. А. Резьбовые и фланцевые соединения [Текст] / И. А. Биргер, Г. Б. Иосилевич. — М.: Машиностроение, 1990. — 368 с.: ил.; 22 см. — Библиогр.: с. 361.]

Резьба с мелким шагом предпочтительна к применению для тонкостенных деталей, при короткой длине свинчивания, равной высоте гайки, при работе в условиях вибрационных нагрузок.

[Кайнова, В. Н. Нормирование точности изделий машиностроения [Текст]: учеб. пособие для студентов машиностроит. специальностей / В.Н.Кайнова, Г.И.Лебедев, С.Ф.Магницкая и др.; под ред. В.Н.Кайновой. — Н. Новгород: НГТУ, 2001. — 143 с.: ил.].

В дополнение к этому, резьба с мелким шагом применяется в регулировочных и установочных винтах и гайках, так как с ее помощью легче осуществить точную регулировку.

По умолчанию компания BEST-Крепёж поставляет крепёжные изделия с метрической резьбой из коррозионно-стойких сталей с крупным шагом по ГОСТ 8724-2002.

Кроме этого, мы предлагаем нашим клиентам стандартный крепёж с мелким шагом метрической резьбы.

Размеры и шаг резьбы самонарезающих винтов (винтов для листового металла) с резьбой ST регламентирует ГОСТ ISO 1478-2015:

Остались вопросы?

Задайте их нашему техническому специалисту, мы ответим на них в течение 1-2 рабочих дней!

Виды шага резьбы у болтов и гаек

Резьба — это вид нарезки поверхности крепежных элементов с поочередными выступами и впадинами. Используется несколько ее видов и самые популярные – метрическая и дюймовая, кроме этого есть дюймовая трубная, шурупная, трапецеидальная. Сейчас мы поговорим только о метрической резьбе, так как в России и странах СНГ она наиболее распространенная.

Во всех крепежных элементах – болтах, винтах, саморезах, шурупах используют резьбу с основным (крупным) или мелким шагом.

И тот и другой вид характеризуется несколькими основными параметрами:

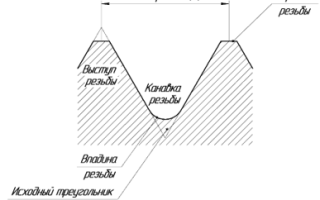

• Профиль резьбы – очертания выступов и впадин в продольном сечении крепежного изделия, проходящем вдоль оси крепежа.
• Шаг резьбы – расстояние между двумя соседними выступами, измеренное вдоль оси крепежного элемента.
• Угол профиля – значение угла между гранями профиля, измеряемый в сечении плоскостью вдоль оси крепежа.
• Наружный диаметр – наибольший диаметр крепежа, измеряемый по вершинам профиля.
• Ход резьбы – значение продольного перемещения крепежного элемента за один поворот.

ГОСТ 8724-81 определяет, что шаг от 1 до 68 мм – крупный шаг, выше чем 68 мм – только мелкий шаг. Также, следует отметить тот факт, что мелкий шаг резьбы может быть разным при одном и том же диаметре стержня, а крупный имеет только одно значение.

У метрической резьбы профиль равнобедренного треугольника с углом 60°, который еще называют крепежным. Так как все параметры резьбы – диаметр и шаг, обозначаются в миллиметрах, то и названа она «метрической». Используется для нанесения как на наружных, так и внутренних поверхностей крепежных элементов, чаще всего цилиндрической формы. Существует несколько стандартов на метрическую резьбу. Например, в Европе и США чаще применяется метрическая резьба стандарта ISO. Метрическая обозначается буквой “М” c указанием значения наружного диаметра резьбы и, после знака умножения “×”, обозначение шага резьбы (к примеру, М12×0.75).

Примеры маркировки резьбы

• Метрическая резьба с крупным шагом традиционно обозначается буквой “M”, за которой указано значение наружного диаметра, но шаг при этом не указывается (к примеру, M8, М10, М14). Как правило под резьбой ISO подразумевается именно резьба с нормальным (крупным) шагом.
• Метрическая резьба с мелким шагом также обозначается буквой “M”, но в маркировке номинала резьбы всегда указан размер шага в мм (например, М8×1). За рубежом она иногда (например, в заголовках таблиц) может обозначаться буквами “MF” (от “Fine” – “Мелкий”).

Обычно крепеж с мелких шагом резьбы применяется в условиях небольшой вибрации или толчков, поэтому используются в автомобилестроении, авиастроении и для скрепления высокоточных механизмов в машиностроении.

Что касается обычного шага, то такие крепежи самые популярные и их эксплуатируют практически везде и повсеместно.

Как определить шаг резьбы без резьбомера?

В некоторых ситуациях у вас есть у вас есть болт или гайка с неизвестными параметрами резьбы, а под рукой кроме линейки нет никакого измерительного инструмента. Сразу стоит уточнить, что с помощью линейки можно получить только грубый результат, поэтому если вы собираетесь регулярно проводить подобные измерения, лучше приобрести резьбомер и штангенциркуль.

Резьбы выполняются по утвержденным стандартам, что позволило унифицировать все резьбовые соединения. Шагом метрической резьбы называют расстояние между соседними вершинами или впадинами резьбового профиля. Именно это расстояние нам и предстоит измерить.

Как определить шаг резьбы болта

Приложите линейку в резьбовой части болта. Если ее миллиметровые деления совпадают с вершинами бороздок, то у вас без вариантов шаг в 1 мм. Если нет, то нужно посчитать количество витков N на определенном отрезке длины L. Первую нитку в расчет не берите, потому что от нее идет отсчет, и она считается нулевой.

Длину выбранного отрезка в миллиметрах разделите на количество витков, чтобы получить шаг Р.

Например: P= L/(N-1) = 20 мм/(17-1) витков = 1.25 мм.

Как определить шаг резьбы гайки

Для измерения шага внутренней резьбы гайки лучший способ – подобрать ответный болт, который бы свободно ввинчивался в резьбовое отверстие, а затем произвести расчет по нему. Если подходящих винтов нет, то можно воспользоваться простым способом для которого потребуется листок бумаги и линейка.

Оторвите небольшую полоску бумаги и поместите ее в гайку. Прижмите пальцем бумагу к резьбе, так чтобы на ней остался отпечаток резьбовой поверхности. Для лучшей видимости можно провести по граням витков мазутом или маркером. Приложив к отпечатку линейку, измерьте расстояние L между крайними рисками и посчитайте количество рисок n на этом участке за минусом первой (нулевой). Выполните вычисления по формуле Р = L/(N-1).

Например, оттиск дал 5 четких рисок на отрезке в 10 мм, значит:

Р = L/(N-1) = 10 мм/(5-1) витков = 2.5 мм

Вместо бумаги получить оттиск можно используя спичку или карандаш. Зная внутренний диаметр гайки, предположим 10 мм, и расчетную величину шага, сопоставим полученные данные с таблицей. Находим в резьбовом ряду значение М10 и искомый шаг 2.5 мм (основной). Условное обозначение гайки: М10х2.5.

Болты М8, М10, М12, М16, М20

Среди всего разнообразия болтов по конструкции, классу прочности, виду резьбы наибольшей популярностью у потребителя пользуются метизы определенных размеров. Это болты М8, М10, М12, М16, М20. “М” — обозначение вида резьбы — “метрическая”. Метрическая резьба — чередующиеся выступы треугольной формы на стержне или конусе расстояние между которыми (шаг резьбы) измеряется в мм. Бывает крупная(стандартно) и мелкая. Цифра обозначает наружный диаметр стержня болта также измеряемый в миллиметрах.

Болты М8

Болты М8 производятся в соответствии с

ГОСТ 7798, 7805, DIN 933, 931 — шестигранные

ГОСТ 7786 — лемешные

ГОСТ 7801, DIN 607 — мебельные

DIN 15237 — норийные

ГОСТ 7796, 7808, 7795 — с уменьшенной головкой

DIN 6921 — с фланцем

ГОСТ 4751, DIN 580 — рым

Отличительная черта болтов М8 это хорошее сочетание невысокой цены и достаточной прочности. Крепёж пользуется высокой популярностью как в промышленном производстве, и в домашнем хозяйстве. Широкие сферы применения — машиностроение, строительство, транспортное машиностроение, производство мебели. Специализированное использование таких метизов: крепление ковшей к ленте транспортера сыпучих продуктов (нории), сборка дорожных ограждений, в качестве рым-крепежа при невысоких нагрузках.

Болты М10

Болты М10 изготавливаются в соответствии со стандартами

ГОСТ 7802, DIN 603 — дорожные

ГОСТ 7798, 7805, DIN 933, 931 — шестигранные

ГОСТ 7801, DIN 607 — мебельные

DIN 15237 — норийные

ГОСТ 7796, 7808, 7795 — с уменьшенной головкой

DIN 6921 — с фланцем

ГОСТ 4751, DIN 580 — рым

Один из самых популярных видов крепежных изделий — болты М10. Имея более высокие прочностные характеристики чем М8, метизы находят наиболее широкое применение в строительстве. Особым спросом у потребителей пользуются болты с шестигранной головкой. Изделия такого типа широко используются при сборке металлоконструкций, промышленного оборудования, транспортных средств. Минимальная разрушающая нагрузка на болты М10 с классом прочности 8.8 составляет 46,4 kN, что позволяет решать достаточно сложные задачи по скреплению. Крепеж с фланцем используется при устройстве заборных ограждений из металлического профиля, сборке металлических гаражей или временных сооружений.

Болты М12

Болты М12 выпускаются по стандартам:

ГОСТ 7802, DIN 603 — дорожные

ГОСТ 7798, 7805,DIN 933, 931 — шестигранные

ГОСТ 7786, DIN 608 — лемешные

ГОСТ 7801, DIN 607 — мебельные

DIN 15237 — норийные

ГОСТ 7796, 7808, 7795 — с уменьшенной головкой

DIN 6921 — с фланцем

ГОСТ 4751, DIN 580 — рым

С учетом еще более высокой прочности, болты М12 чаще применяются при промышленной сборке, в соединениях, подверженных более высоким нагрузкам. Даже с обычным классом прочности 5.8 минимальная разрушающая сила для них составляет 81,6 kN, что почти в 2 раза превышает аналогичную характеристику крепежа диаметром 10 мм. Болты М12 высоко востребованы в конструкциях инженерных систем (отопление, водопровод) для соединения приварных фланцев с Ду от 15 мм до 65 мм.

Болты М16

Производство болтов М16 регламентируется стандартами:

ГОСТ 11674-75 — башмачные

ГОСТ 7802, DIN 603 — дорожные

ГОСТ 7798, 7805,DIN 933, 931 — шестигранные

ГОСТ 7786 — лемешные

ГОСТ 7801, DIN 607 — мебельные

ГОСТ 7796, 7808, 7795 — с уменьшенной головкой

DIN 6921 — с фланцем

ГОСТ 4751, DIN 580 — рым

Особенность диаметра 16 мм — с него начинается размерный ряд национального стандарта РФ ГОСТ Р 52644-2006. Болты М16 в соответствии с ним применяются для строительства металлических конструкций, в мостостроении и машиностроении. Имеют увеличенный размер головки. Высокопрочные. Наиболее востребованными на сегодняшний день являются классы прочности 8.8, 10.9. Диаметром 16 мм также производятся болты для крепления башмака гусеницы трактора.

Болты М20

Болты М20 выпускаются по стандартам

ГОСТ Р 52644 — высокопрочные

ГОСТ 7802, DIN 603 — дорожные

ГОСТ 7798, 7805,DIN 933, 931 — шестигранные

ГОСТ 7786 — лемешные

ГОСТ 7801 — мебельные

ГОСТ 7796, 7808, 7795 — с уменьшенной головкой

DIN 6921 — с фланцем

ГОСТ 4751, DIN 580 — рым

Особенность ряда с диаметром 20 мм, в том, что именно в нем находятся башмачные болты М20 — незаменимый крепеж в комплектации гусеничных тракторов. Они отличаются высокой твердостью, особой формой головки и подголовка. Также, болты М20 других типов находят самое широкое применение в горно-, газо- и нефтедобывающей, перерабатывающей отраслях, в машиностроении и станкостроении. Высокопрочный (класс прочности 8.8, 10.8, 12.9) крепеж с увеличенной шестигранной головкой применяется для сборки металлоконструкций, мостов и тоннелей.
