Распространяется на трубную коническую резьбу с конусностью 1 : 16, применяемую в конических резьбовых соединениях, а также в соединениях наружной конической резьбы с внутренней цилиндрической резьбой с профилем по ГОСТ 6357-81 и устанавливает профиль, основные размеры и допуски конической резьбы, а также допуски внутренней трубной цилиндрической резьбы, соединяемой с наружной конической.

• Заменяет ГОСТ 6211-69

Ограничение срока действия снято: Протокол № 7 МГС СНГ от 01.03.95

Оглавление

2 Основные размеры

Приложение Предельные отклонения отдельных параметров резьбы

Этот ГОСТ находится в:

• Раздел Экология
  • Раздел 21 МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ
    • Раздел 21.040 Винтовые резьбы
      • Раздел 21.040.30 Специальные резьбы

• Раздел Электроэнергия
  • Раздел 21 МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ
    • Раздел 21.040 Винтовые резьбы
      • Раздел 21.040.30 Специальные резьбы

Организации:

Conical pipe thread. Profile, basic dimensions and tolerances

Чтобы бесплатно скачать этот документ в формате PDF, поддержите наш сайт и нажмите кнопку:

• Сканы страниц ГОСТа
• Текст ГОСТа

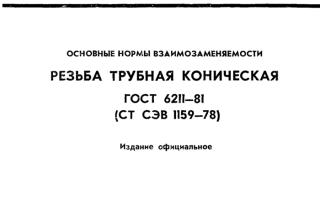

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ

РЕЗЬБА ТРУБНАЯ КОНИЧЕСКАЯ

(СТ СЭВ 1159-78)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

РАЗРАБОТАН Министерством станкостроительной и инструментальной промышленности

ИСПОЛНИТЕЛИ

М.А. Палей, Г.С. Кудинова

ВНЕСЕН Министерством станкостроительной и инструментальной промышленности

Зам. министра А.Е. Прокопович

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30 декабря 1981 г. № 5789.

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Основные нормы взаимозаменяемости

РЕЗЬБА ТРУБНАЯ КОНИЧЕСКАЯ

Basic norms of interchangeability.
Pipe taper thread

ГОСТ
6211-81

(СТ СЭВ 1159-78)

Постановлением Государственного комитета СССР по стандартам от 30 декабря 1981 г. № 5789 срок введения установлен

Настоящий стандарт распространяется на трубную коническую резьбу с конусностью 1:16, применяемую в конических резьбовых соединениях, а также в соединениях наружной конической резьбы с внутренней цилиндрической резьбой с профилем по ГОСТ 6357-81 и устанавливает профиль, основные размеры и допуски конической резьбы, а также допуски внутренней трубной цилиндрической резьбы, соединяемой с наружной конической.

Стандарт полностью соответствует СТ СЭВ 1159-78.

1. ПРОФИЛЬ

1.1. Номинальный профиль трубной конической резьбы (наружной и внутренней) и размеры его элементов должны соответствовать указанным на черт. 1 и в табл. 1.

1.2. Размеры элементов профиля внутренней цилиндрической резьбы — по ГОСТ 6357-81.

d — наружный диаметр наружной конической резьбы;

d₁ — внутренний диаметр наружной конической резьбы;

d₂ — средний диаметр наружной конической резьбы;

D — наружный диаметр внутренней конической резьбы;

D₁ — внутренний диаметр внутренней конической резьбы;

D₂ — средний диаметр внутренней конической резьбы;

Р — шаг резьбы;

H — высота исходного треугольника;

H₁ — рабочая высота профиля;

R — радиус закругления вершины и впадины резьбы;

С — срез вершин и впадин резьбы.

Число шагов z на длине 25,4 мм

H = 0,960237P

H₁ = 0,640327P

С = 0,159955Р

R = 0,137278Р

Примечание. Числовые значения шагов определены из соотношения Р = 25,4/z с округлением до 3-го знака после запятой и приняты в качестве исходных при расчете основных элементов профиля.

2. ОСНОВНЫЕ РАЗМЕРЫ

2.1. Обозначение размера резьбы, шаги и номинальные значения основных размеров конической (наружной и внутренней) резьбы должны соответствовать указанным на черт. 2 и в табл. 2.

l₁ — рабочая длина резьбы;

l₂ — длина наружной резьбы от торца до основной плоскости.

Обозначение размера резьбы

Диаметры резьбы в основной плоскости

Допускается применять более короткие длины резьб.

2.2. Числовые значения диаметров d₂ и d₁ вычисляют по следующим формулам

d₂ = D₂ = d — 0,640327 P, (1)

d₁ = D₁ = d — 1,280654 P. (2)

Числовые значения диаметра d установлены эмпирически.

2.3. Разность действительных размеров l₁ — l₂ должна быть не менее разности номинальных размеров l₁ и l₂, указанных в табл. 2.

2.4. Длина внутренней конической резьбы должна быть не менее 0,8 (l₁ — D₁l₂), где D₁l₂ — в соответствии с табл. 3.

2.5. Обозначение размеров резьбы, шаги и номинальные значения наружного, среднего и внутреннего диаметров внутренней цилиндрической резьбы должны соответствовать указанным на черт. 3 и в табл. 2.

2.6. Конструкция деталей с внутренней резьбой (конической и цилиндрической) должна обеспечивать ввинчивание наружной конической резьбы на глубину не менее (l₁ + D₁l₂).

ДОПУСКИ

3.1. Осевое смещение основной плоскости D₁l₂ наружной и D₂l₂ внутренней резьб (черт. 4) относительно номинального расположения не должно превышать значений, указанных в табл. 3.

Смещение основной плоскости является суммарным, включающим отклонения среднего диаметра, шага, угла наклона боковой стороны профиля и угла конуса.

3.2. Предельные отклонения среднего диаметра внутренней цилиндрической резьбы должны соответствовать указанным в табл. 3.

Примечание. В основной плоскости средний диаметр имеет номинальное значение.

Обозначение размера резьбы

Смещение основной плоскости резьбы

Предельные отклонения диаметра D₂ внутренней цилиндрической резьбы

Характеристики и особенности конической резьбы

Описание

Трубная коническая резьба имеет аналогичный профиль с цилиндрической, но отличается уменьшением диаметра от начала нарезки до торца детали. Конусность выполняется в пропорции 1:16.

• дюймовая коническая (профильный угол 600);
• метрическая коническая (угол профиля 550);
• трубная коническая (угол аналогичный метрической).

Создание дюймовых коническо-цилиндрических соединений невозможно. Поэтому дюймовые востребованы только для решения специфических задач.

При накручивании гайки уплотнение достигается за счёт плотного прилегания нарезанных канавок по причине увеличения диаметра от конца к середине детали. Поэтому её применяют в трубопроводах высокого давления.

Коническая трубная резьба

Прочитав наши советы Вы сможете выбрать наилучший вариант резьбы и труб для конкретной Вашей задачи.

На сегодняшний день встретить привычные трубы из стали в домашних водопроводах можно только там, где несколько десятков лет не делался капитальный ремонт. Изделия подобного рода вытеснили из сферы бытового применения полипропиленовые и металлопластиковые аналоги. С появлением труб из полипропилена с их абсолютной герметизацией деталей из стальных материалов почти перестали делать и розливы систем водоснабжения или отопления, и стояки под них.

Но в местах, где нужно добиться высокой механической прочности, традиции не меняются.

Существует две причины для использования традиционного изделия:

• Высокое давление системы;
• Внешние механические нагрузки.

Разумнее делать стальной водопровод в том случае, если он проходит под грунтовой дорогой на небольшой глубине. Полипропиленовое изделие просто расплющит весом проезжающей фуры.

В отдельных местах применение сварки для соединения водопроводных или канализационных труб из стали является нежелательным или попросту невозможным. Это либо взрывоопасная внешняя среда, либо неудобство доступа. Помимо этого, некоторые соединения нужно делать разборными.

Обычно для соединения труб применяют резьбовые соединения, второе название – трубные. Одной из главных особенностей такого соединения является особенная форма гребней резьбы – они сглаженные. Это дает возможность применять для обеспечения герметичности герметизирующие ленты и лен. Рассмотрим подробнее особенности резьбового соединения труб.

Характеристики

• размеры — от 1/16’ до 6’;
• количество витков на дюйм — от 11 до 28 в зависимости от диаметра;
• шаг — от 0,8 до 2,309 мм;
• наружный диаметр составляет 9,729–33,250 мм, а внутренний — 8,567–30,292 мм;
• шаг нарезки определяется по справочным данным в зависимости от диаметра;
• угол наклона сторон конуса относительно осевой линии детали должен иметь отношение 1:16;
• сварочные аппараты применяются для фланцев только при диаметре более дюйма;
• необходимо соблюдение отношения общей длины и расстояния нарезки.

ОСНОВНЫЕ РАЗМЕРЫ

2.1. Обозначение размера резьбы, шаги и номинальные значения основных размеров конической (наружной и внутренней) резьбы должны соответствовать указанным на черт. 2 и в табл. 2.

1
—
рабочая длина резьбы;

2 — длина наружной резьбы от торца до основной плоскости.

Допускается применять более короткие длины резьб.

2.2. Числовые значения диаметров d

2 и
d
1 вычисляют по следующим формулам

Числовые значения диаметра d

2.3. Разность действительных размеров l

1 —
l
2 должна быть не менее разности номинальных размеров
l
1 и
l
2, указанных в табл. 2.

2.4. Длина внутренней конической резьбы должна быть не менее 0,8 (l

1 — D1
l
2), где D1
l
2 — в соответствии с табл. 3.

2.5. Обозначение размеров резьбы, шаги и номинальные значения наружного, среднего и внутреннего диаметров внутренней цилиндрической резьбы должны соответствовать указанным на черт. 3 и в табл. 2.

2.6. Конструкция деталей с внутренней резьбой (конической и цилиндрической) должна обеспечивать ввинчивание наружной конической резьбы на глубину не менее (l

Требования ГОСТ

Основные требования ГОСТ 6111-52:

• отклонение оси базовой плоскости к номинальному диаметру по величине не должно превышать резьбовой шаг;
• положение базовой плоскости задаётся расстоянием от торца заготовки;
• диаметры конической резьбы располагаются в единой основной плоскости, определяются расчётным сечением;
• длина наружной резьбы l2 определяется на основе проверки среднего диаметра соответствующим кольцевым калибром, а внешней — пробкой;
• при навинчивании труб и муфт номинальных размеров плоскость резьбы должна совпадать с торцевой частью муфты;
• количество витков на большом диаметре конуса не должно быть менее двух;
• длина от базовой плоскости до торцевой части трубки может быть уменьшена, но при этом соответствовать другим требованиям стандарта;
• образующие конуса с осевой линией должны составлять угол 1047’24”.

Коническая резьба по ГОСТу (Фото: Instagram / metall_detal)

Требования ГОСТ 6211-81

Величины среднего d2 и внутреннего d1 диаметров должны быть вычислены по формулам:

где d — наружный диаметр;

• длина внутренней резьбы должна составлять 0,8(l1-Δ1l2), где Δ1l2 — величины, указанные в Таблице 2, ГОСТ 6211-81;
• расстояние ввинчивания наружной на внутреннюю резьбу должно составлять l1+Δ1l2;
• смещение базовой плоскости величина суммарная, определяется шагом, углом наклона профиля, углом конуса, средним диаметром;
• допуски по среднему диаметру указаны в Таблице 3, ГОСТ 6211-81.

Коническая трубная резьба

Основной повод применять коническую трубную резьбу — это те места, где полностью трубу заменить невозможно.

Трубная резьба с уменьшающимися диаметрами к концу резьбы называется конической. При этом конец трубы с такой резьбой в профиль выглядит не как цилиндр, а как конус.

У конечной резьбы есть два основных способа применения:

1. При частично сорванной или изношенной внутренней резьбе резьбового соединения, которое нельзя полностью заменить в силу определенных причин. На какое-то время коническая резьба с немного большим максимальным диаметром может обеспечить герметичность соединения. Интересно, что такой способ используется только как временный выход из ситуации, например, когда в зимнюю пору необходимо срочно запустить отопительную систему и не вызвать разморозку. Соединение при первой же возможность нужно заменять;
2. Резьба трубная коническая по тексту ГОСТ 6211 81 применяется в случае, когда необходимо организовать герметичность трубопровода, который находится под большим давлением. Ярким примером такого трубопровода является гидравлическая система, приводящая тяжелую технику в действие.

Обозначение на чертежах

Обозначение трубной конической резьбы:

• R — внешняя коническая;
• RC — конические пазы внутреннего типа;
• RP — внутренняя коническая с цилиндрическим профилем;
• LH — левая;
• RH — правая;
• MK — конусная метрическая;
• M — метрическая;
• K — дюймовая коническая;
• укор. — укороченный профиль;
• пов. точ. — повышенная точность нарезки.

На чертеже обозначение выносят при помощи выноски на полке, стрелка указывает на основную линию. Длины нарезки не указываются, поскольку является стандартной. Коническая резьба указывается в виде дробной величины: числителем выступает маркировка внутренней нарезки, а знаменателем — наружной.

Основная плоскость резьбы обозначается сплошной тонкой линией.

Обозначения конической трубной резьбы

В связи с тем, что в данном случае могут соединяться резьбы разных типов, резьбовое соединение обозначается дробью, при этом знаменатель – внешняя резьба, числитель – внутренняя. Таким образом, Rp/R ¾ LH представляет собой левое резьбовое соединение, которое включает внутреннюю цилиндрическую резьбу и наружную коническую трубную резьбу диаметром ¾ дюйма.

Само собой, при соединении резьбы разного типа необходимо максимально ограничивать свой энтузиазм в вопросе приложения силы, чтобы не переусердствовать.

ДОПУСКИ

3.1. Осевое смещение основной плоскости D1l

2 наружной и D2
l
2 внутренней резьб (черт. 4) относительно номинального расположения не должно превышать значений, указанных в табл. 3.

Смещение основной плоскости является суммарным, включающим отклонения среднего диаметра, шага, угла наклона боковой стороны профиля и угла конуса.

3.2. Предельные отклонения среднего диаметра внутренней цилиндрической резьбы должны соответствовать указанным в табл. 3.

Примечание. В основной плоскости средний диаметр имеет номинальное значение.

2 внутренней цилиндрической резьбы

Примечание. Предельные отклонения ±D1l

2 и ±D2
l
2 не распространяются на резьбы с длинами, меньшими указанных в табл. .

3.3. Допускается соединение наружной конической резьбы с внутренней цилиндрической резьбой класса точности А по ГОСТ 6357-81.

3.4. Рекомендуемые предельные отклонения отдельных параметров резьбы приведены в справочном приложении.

Стандарты

Резьба конического типа, согласно ГОСТ, отличается профилем с углом в 55 гр. Ее витки закругляются. Также она отличается различным шагом между витками. Размер шага зависит от диаметра. Предельный диаметр детали, на которой нарезана резьба конического типа, составляет 6 дюймов. При диаметре, превышающем это значение, для соединения применяется сварка.

Согласно ГОСТ, у трубной резьбы данного типа есть регламентированное соотношение между диаметром средним, снаружи и внутри. Также имеет значение и длина нарезки. Различается длина полная и длина рабочая. Их соотношение также должно быть фиксированным. Чем больше витков на элементе, там надежней и герметичней будет соединение.

Применение

Трубная резьба конического типа обычно применяется при следующих условиях:

Коническая трубная резьба: общая информация

Трубная резьба конического типа используется в работах, при которых важно обеспечить хорошую герметичность системы, ее надежность. Обычно она применяется тогда, когда конструкция предназначается для жидкостей или газов под высоким давлением. Это резьба имеет три диаметра: внутри, снаружи и посередине. Диаметр становится меньше к ее окончанию. Конструкция с таким типом нарезания в профиль имеет конусный облик.

Прибор для нарезание внутренней резьбы

Применение

Трубная резьба конического типа обычно применяется при следующих условиях:

• Наличие деформированной нарезки внутри со следами износа на соединениях тогда, когда проблему невозможно ликвидировать посредством полной замены элемента. Такая нарезка позволяет придать системе большую герметичность. Однако это временная мера. Полная замена элемента неизбежна, и лучше произвести ее как можно быстрее. Стоит помнить, что в ином случае система может прийти и вовсе в аварийное состояние;
• Используется для обеспечения нужной герметичности в конструкции, в которой находится носитель под высоким давлением. Витки такого типа обеспечивают надежность соединения даже при применении в экстремальных условиях.

Прибор для нарезание внешней резьбы

Стандарты

Резьба конического типа, согласно ГОСТ, отличается профилем с углом в 55 гр. Ее витки закругляются. Также она отличается различным шагом между витками. Размер шага зависит от диаметра. Предельный диаметр детали, на которой нарезана резьба конического типа, составляет 6 дюймов. При диаметре, превышающем это значение, для соединения применяется сварка.

Согласно ГОСТ, у трубной резьбы данного типа есть регламентированное соотношение между диаметром средним, снаружи и внутри. Также имеет значение и длина нарезки. Различается длина полная и длина рабочая. Их соотношение также должно быть фиксированным. Чем больше витков на элементе, там надежней и герметичней будет соединение.

Таблица

Диаметры, длины и шаги трубной конической резьбы

Обозначение

Резьба конического типа имеет разные обозначения. Все они определяются согласно ГОСТ. Обозначения включают в себя символ R, расшифровать который можно как условное обозначение наружных витков, а также их размеры. Левые витки обозначаются символами LH. Витки внутри обозначаются символом Rc, внутренние цилиндрического типа – Rp.

Важно: Чаще всего наружные трубные витки конического типа применяются совместно с внутренними витками цилиндрического типа.

Соединение посредством трубной резьбы обозначается дробью. Числителем в ней являются витки внутри, а знаменателем – снаружи.

Для того чтобы увидеть трубную резьбу конического типа, вы можете посмотреть фото. На них можно наглядно увидеть, чем и как подобные витки отличаются от других. Фото можно посмотреть на этой же страничке.

Обозначения и таблицы для конической резьбы

Коническая резьба и ее обозначение в представленной таблице должно соответствовать установленным государственным ГОСТам, поскольку она используется для создания прочного соединения труб, где имеется высокое давление или возлагаются внешние высокие механические нагрузки. Примером применения можно обозначить такие факторы, как:

1. Получение прочного соединения труб, что прокладываются под грунтовой дорогой на незначительной глубине, все дело в том, что на них возлагаются нагрузки посредством проезжающего по дороге автотранспорта.
2. Также коническая резьба используется для объединения трубопроводов в тех местах, где нельзя применить сварку или нет возможности ее использовать. Это может быть взрывоопасная среда, что исключает возможность применения сварочной аппаратуры.
3. Кроме этого, она применяется в тех случаях, когда нарезка имеет следы износа или же нет возможности полностью заменить данный элемент. Но стоит отметить, что подобный тип изделия носит непостоянный характер, поскольку замена изношенного элемента является неизбежной мерой.

В основном ее применяют для герметизации труб, используемых при прокладке водо-газопроводов, осуществляя большую надежность соединения даже в самых экстремальных условиях.

1. Краткое описание
2. Технические характеристики
3. Размеры согласно ГОСТ 6211-81
4. Обозначение на чертежах
5. Профиль и размеры конической дюймовой резьбы с углом профиля 60 градусов

Краткое описание

Трубная коническая резьба представляет собой особый тип нарезки, что по своей форме похож на конус, то есть, уменьшение диаметра к концу детали. Профиль подобного соединения должен иметь исключительно угол 55 градусов, а сама нарезка имеет впадины и вершины закругленной формы.

В этом случае шаг обозначается соответствующим числом витков на дюйм и нарезаются они под уклоном 1°47′24″, что, в свою очередь, должно отвечать конусности 1:16. Надежность сплочения заключается в том, что чем больше витков, тем выше герметичность.

Кроме этого, есть резьба метрическая коническая в соединениях внешней конусовидной с внутренней цилиндрической с обозначенным профилем, что согласно ГОСТ 9150-2002 должен иметь плоскосрезанные впадины.

Одним из основных преимуществ ее является то, что нарезание конической резьбы можно осуществлять непосредственно на месте, используя резьбонарезные плашки или клупов. Но чтобы сделать правильную нарезку необходимо использовать специальные трубные тески, поскольку вращающий момент вовремя создания пазов достаточно большой.

Само название означает, что ее размеры указываются в дюймах, поскольку относится к английской системе измерения, к примеру, 1/8, 1/4, 1/2 дюйма.

Технические характеристики

Согласно государственному стандарту трубная коническая резьба должна непосредственно отвечать таким требованиям, как:

• Профильный угол обязательно должен отвечать 55 градусам.
• К разным диаметрам используется свой шаг нарезки.
• Обязательное соблюдение угла отклонения конусной поверхности от самой оси трубы независимо от ее диаметра. Уклон выполняется в соотношении 1:16.
• Использование сварочной аппаратуры или соединительных фланцев прилагается только при больших диаметрах труб. Максимально возможный диаметр – 6 дюймов.
• Кроме этого, требуется соблюдать соотношение общей рабочей длины с рабочей нарезкой.

Поэтому очень важно, чтобы черчение полностью соответствовало установленным государственным стандартам, поскольку такие соединительные детали применяются в точках с повышенным давлением и температурами, что, в свою очередь, дает возможность максимальной герметизации деталей трубопровода при необходимости.

Размеры согласно ГОСТ 6211-81

Обозначение на чертежах

В связи с тем, что при применении трубной конической резьбы могут использоваться различные типы таких спаек, то должным образом необходимо знать размеры. Согласно ГОСТ 6111-52 размеры обозначаются дробью, где знаменатель, это внешний диаметр, а числитель его внутренний диаметр.

Обозначения трубной конусной резьбы на чертеже представлены такими буквами, как:

1. R – обозначение конической резьбы с наружным резьблением.
2. Rc – указывается конические внутренние пазы.
3. Rр – внутренняя резьба цилиндрического профиля.
4. LН – нарезка с левой спиралью.
5. RH – с правой спиралью.
6. МК – метрическая конусовидная.
7. М – метрическая.
8. К – коническая дюймовая резьба.
9. Трубная коническая резьба – К труб ½ ГОСТ 6211-69.
10. С укороченным профилем – К труб ½ укор ГОСТ6211-69.
11. Укороченная коническая с повышенной точностью – К труб ¾ пов. точ. ГОСТ 6211-69.

Профиль и размеры конической дюймовой резьбы с углом профиля 60 градусов

Данная таблица показывает какие могут быть отклонения по уклону и по шагу профиля.

Видео: нарезание трубной конической резьбы.

Что касается дополнительных креплений, то зачастую используют шплинты в качестве соединительных деталей, поскольку трубопроводы могут подвергаться вибрации как постоянной, так и периодической.

Все дело в том, что данный тип соединения имеет свойство раскручиваться, то во избежание этого используются шплинты для таких соединений. Особенно это касается мест прокладывания трубопроводов под магистралями, где имеется постоянное движение автотранспорта, что создает вибрации.

ГОСТ 6211-81Основные нормы взаимозаменяемости. Резьба трубная коническая

РЕЗЬБА
ТРУБНАЯКОНИЧЕСКАЯ
Basic norms of interchangeability. Pipe taper thread

Дата введения 01.01.83

Настоящий стандарт распространяется на трубную коническую резьбу с конусностью 1:16, применяемую в конических резьбовых соединениях, а также в соединениях наружной конической резьбы с внутренней цилиндрической резьбой с профилем по ГОСТ 6357 и устанавливает профиль, основные размеры и допуски конической резьбы, а также допуски внутренней трубной цилиндрической резьбы, соединяемой с наружной конической.

ОСНОВНЫЕ РАЗМЕРЫ

2.1. Обозначение размера резьбы, шаги и номинальные значения основных размеров конической (наружной и внутренней) резьбы должны соответствовать указанным на черт. 2 и в табл. 2.

1
—
рабочая длина резьбы;

2 — длина наружной резьбы от торца до основной плоскости.

Допускается применять более короткие длины резьб.

2.2. Числовые значения диаметров d

2 и
d
1 вычисляют по следующим формулам

Числовые значения диаметра d

2.3. Разность действительных размеров l

1 —
l
2 должна быть не менее разности номинальных размеров
l
1 и
l
2, указанных в табл. 2.

2.4. Длина внутренней конической резьбы должна быть не менее 0,8 (l

1 — D1
l
2), где D1
l
2 — в соответствии с табл. 3.

2.5. Обозначение размеров резьбы, шаги и номинальные значения наружного, среднего и внутреннего диаметров внутренней цилиндрической резьбы должны соответствовать указанным на черт. 3 и в табл. 2.

2.6. Конструкция деталей с внутренней резьбой (конической и цилиндрической) должна обеспечивать ввинчивание наружной конической резьбы на глубину не менее (l

ПРОФИЛЬ

1.1. Номинальный профиль трубной конической резьбы (наружной и внутренней) и размеры его элементов должны соответствовать указанным на черт. 1 и в табл. 1.

Черт. 1

Размеры в миллиметрах

на длине 25,4 мм

1 = 0,640327
P

С = 0,159955РR

Примечание. Числовые значения шагов определены из соотношения Р

= 25,4/
z
с округлением до 3-го знака после запятой и приняты в качестве исходных при расчете основных элементов профиля.

1.2. Размеры элементов профиля внутренней цилиндрической резьбы — по ГОСТ 6357.

ДОПУСКИ

3.1. Осевое смещение основной плоскости D1l

2 наружной и D2
l
2 внутренней резьб (черт. 4) относительно номинального расположения не должно превышать значений, указанных в табл. 3.

Смещение основной плоскости является суммарным, включающим отклонения среднего диаметра, шага, угла наклона боковой стороны профиля и угла конуса.

3.2. Предельные отклонения среднего диаметра внутренней цилиндрической резьбы должны соответствовать указанным в табл. 3.

Примечание. В основной плоскости средний диаметр имеет номинальное значение.

2 внутренней цилиндрической резьбы

Примечание. Предельные отклонения ±D1l

2 и ±D2
l
2 не распространяются на резьбы с длинами, меньшими указанных в табл. 2.

3.3. Допускается соединение наружной конической резьбы с внутренней цилиндрической резьбой класса точности А по ГОСТ 6357-81.

3.4. Рекомендуемые предельные отклонения отдельных параметров резьбы приведены в справочном приложении.

Характеристики

• размеры — от 1/16’ до 6’;
• количество витков на дюйм — от 11 до 28 в зависимости от диаметра;
• шаг — от 0,8 до 2,309 мм;
• наружный диаметр составляет 9,729–33,250 мм, а внутренний — 8,567–30,292 мм;
• шаг нарезки определяется по справочным данным в зависимости от диаметра;
• угол наклона сторон конуса относительно осевой линии детали должен иметь отношение 1:16;
• сварочные аппараты применяются для фланцев только при диаметре более дюйма;
• необходимо соблюдение отношения общей длины и расстояния нарезки.

ОБОЗНАЧЕНИЯ

4.1. В условное обозначение резьбы должны входить: буквы (R

— для конической наружной резьбы,
Rc
— для конической внутренней резьбы,
Rp
— для цилиндрической внутренней резьбы) и обозначение размера резьбы.

Условное обозначение для левой резьбы дополняется буквами LH.

Примеры обозначения резьбы:

наружная трубная коническая резьба 11/2: R

внутренняя трубная коническая резьба 11/2: Rc

внутренняя трубная цилиндрическая резьба 11/2: RP

11/2
LH.
4.2. Резьбовое соединение обозначается дробью, например, или Rc

/
R
, в числителе которой указывается буквенное обозначение внутренней резьбы, а в знаменателе — наружной резьбы, и размером резьбы.

Примеры обозначения резьбового соединения:

трубная коническая резьба (внутренняя и наружная);

внутренняя трубная цилиндрическая резьба (с допусками по настоящему стандарту) и наружная трубная коническая резьба:

внутренняя трубная цилиндрическая резьба класса точности А по ГОСТ 6357-81 и наружная трубная коническая резьба:

Параметры конической трубной резьбы

Данный вид соединений обозначается исключительно в дюймах. Указываются значения в целых и дробных частях. Профиль конической трубной резьба отличается от стандартного дюймового аналога. Угол при вершине составляет 55° в первом случае и 60° во втором. В отдельных случаях допускается соединения обоих видов. Условия определены в ГОСТ 6211–81. В § 4.7 сказано, что в этом случае можно использовать наружную трубную коническую резьбу совместно с цилиндрической внутренней. Номинальные значения должны совпадать. Например, диаметр 1½ должен быть одинаковым у обеих деталей. Внутренняя трубная дюймовая коническая резьба не соединяется наружным цилиндрическим элементом.

Если в обозначении стоят буквы LH, то значит направление вращения левое. Конусность — 1° 47′ 24″. Это значение дает соотношение длины резьбы к разнице диаметров как 1:16.

Этот параметр одинаков для всех видов конической трубной резьбы, а вот шаг существенно отличается. Исторически принято измерять его в количестве ниток на дюйм. Но в процессе эволюции производства некоторые значения не соответствуют указанным данным. Поэтому вся дюймовая резьба сегодня имеет расшифровку в привычных европейских стандартах. Метрическая система измерения гораздо удобнее в работе.

Ниже указаны соответствия дюймовых номиналов аналогам в мм:

• ⅛ — 28 (число ниток на дюйм), 0,907 мм;
• ¼ — 19, 1,337 мм;
• ⅜ — 19, 1,337 мм;
• ½ — 14, 18,14 мм
• ¾ — 14, 18,14 мм
• 1 — 11, 23,09 мм
• 1¼ — 11, 23,09 мм
• 1½ — 11, 23,09 мм
• 2 — 11, 23,09 мм

У конической трубной резьбы различают три диаметра: наружный, внутренний и средний. Чертеж соединения выполнен в виде трапеции. Ее основание — наружная резьба, вершина внутренняя. Среднее значение вычисляется математически. Оно примерно соответствует размерам обычной цилиндрической дюймовой резьбы. Это важно знать при совмещении различных типов соединения. То есть, когда конусная деталь вкручивается в обычную дюймовую резьбу, то вначале вращения соединение получается прослабленное. К середине длины оно уплотняется, дальше движение производится с увеличивающимся натягом. Преимущества конуса часто используется в стандартных соединениях при прослабленной внутренней резьбе. Если деталь изношена и внутреннее отверстие становится больше нормы, то можно заменить цилиндрический элемент. Угол конуса компенсирует прослабление по диаметру.

Следует знать, что при подготовке деталей к обработке необходимо учитывать припуски. Делая конус на входящей детали ориентируются на наружное значение диаметра по таблице. Затем проверяют длину заготовки и лишь потом делают нужный уклон. На токарном станке выставляют угол на верхней каретке суппорта. Второй вариант — использование фасонного резца. В обоих случаях придется делать ручную настройку, и точно выставить режущий инструмент сложно, поэтому обязательно проверяют угол специальным калибром.

Угол вершины профиля 55° выбран не случайно. Это гарантирует лучшую герметизацию соединения. При закручивании происходит притирка деталей с легким заминанием профиля. Однако применять силу при сборке не рекомендуется. Конусность деталей приводит к тому, что вектор нагрузки направлен наружу. Деталь может просто разорвать при избыточных усилиях. Особенно, если толщина элемента с внутренней резьбой небольшая. Не рекомендуется применять технологию на тонкостенных латунных и алюминиевых деталях. Об этом нужно помнить, когда решено сочетать трубную коническую и трубную цилиндрическую резьбу, которая не рассчитывалась при производстве на такой вид нагрузки.

Резьбы трубные — разновидности и характеристики

Современные нормативные акты утверждают, что в категорию трубных резьб попадают лишь три типа спиралевидных нарезок, а именно:

• Цилиндрический вариант – образуемый спиралеобразной канавкой треугольного профиля с углом в 55 градусов при вершине.
• Конический вариант – образуемый спиралеобразной канавкой аналогичного типа, нарезанной на пологом участке с конусностью 1:16
• Дюймовый вариант – образуемый спиралеобразной канавкой треугольного профиля с углом в 60 градусов при вершине, нарезанной на конической поверхности.

Причем последний вариант – дюймовый — не используется в производстве новых трубопроводов с конца прошлого века. В современных конструкциях используется либо цилиндрический, либо конический вариант. Причем цилиндрический вариант (G-тип) используется для стыковки водогазопроводных трубопроводов, а конический вариант (R-тип) применяется для стыковки нагруженных узлов в гидроприводах, топливопроводах или маслопроводах станков, самолетов или автомобилей.

Подробное описание G-типа и R-типа – именно такое обозначение трубной резьбы на чертежах характерно для цилиндрического и конического вариантов — будет представлено ниже по тексту. Классический дюймовый вариант – коническая резьба NPT типа – регламентированный ГОСТ 6111-52, в данной статье рассматриваться не будет, по причине неактуальности подобной информации.

Обзор резьбы трубной цилиндрического типа

Трубная цилиндрическая резьба, регламентируемая по ГОСТ 6357-81, нарезается на (или в) трубах диаметром от 7,723 миллиметра (соответствует 1/16 дюйма) до 163,83 миллиметра (соответствует 6 дюймам ровно). Общее количество оригинальных разновидностей (по диаметру) трубной резьбы соответствует 16 типоразмерам.

Впрочем, помимо диаметра, очень важной характеристикой для любой резьбы является еще и шаг нарезки – расстояние между двумя соседними вершинами профиля. Причем, как утверждает основной документ, которым регламентируется цилиндрическая резьба для трубы (ГОСТ 6211-81), шаг резьбовой нарезки измеряется не в миллиметрах, а по количеству витков, нарезанных на дюймовом (25,4 миллиметра) сгоне.

И согласно этому определению и вышеупомянутому ГОСТу существует четыре варианта резьбового шага на 11, 14, 19 и 28 витков.

Таким образом, общее число типоразмеров, которым соответствует стандартная трубная цилиндрическая резьба G типа (ординарная, дюймовая резьба Витворта) равняется 64 единицам (четыре типоразмера по шагу для каждого из 16 типоразмеров по диаметру).

Обзор резьбы трубной конического типа

Трубная коническая резьба R-типа регламентируется ГОСТ 6211-81, в котором указано, что данный тип нарезки встречается на (или в) торцах труб в конусностью 1:16 и диаметрами от 1/16 дюйма (7,723 миллиметра) и до 6 дюймов (163,83 миллиметра).

Общее количество оригинальных резьбовых типоразмеров равняется 64 единицам: ведь трубная коническая резьба делится на такое же количество разновидностей, что и цилиндрический вариант (шестнадцать типоразмеров по диаметру увеличенных четырьмя типоразмерами по шагу резьбы для каждого диаметра).

Причем, как утверждает документ, которым стандартизируется резьба трубная дюймовая коническая — ГОСТ 6211 от 1981 года – число резьбовых ниток на дюйме сгона, в данном случае совпадает с аналогичным параметром типовой цилиндрической резьбы.

Совместимость резьбы конической и цилиндрической

Каждый из описанных выше вариантов основан на нарезке дюймовой резьбы British Standard Whitworth (резьбы Витворта). Поэтому сгоны, на которых накатана стандартная, цилиндрическая резьба трубная – обозначение BSW / BSPT в международном формате или G в отечественном – вкручиваются в муфты, внутри которых нарезана коническая резьба – обозначение BSW / BSPР в международном формате или R в отечественном

До определенного предела конический сгон можно ввернуть в цилиндрическую муфту и наоборот. Правда подобная совместимость наблюдается только у общих типоразмеров резьб, с одинаковым диаметром и шагом.
