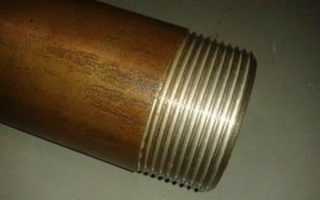

Чем отличается трубная резьба от дюймовой?

Чем отличается дюймовая резьба от трубной метрической

Дюймовая трубная резьба применяется в металлических трубопроводах и пластмассовых и металлических фитингах разборного типа. Какими параметрами она характеризуется, как измеряется на внутренней и внешней поверхности конструкций и чем отличается от метрического варианта резьбового соединения, расскажет данная статья.

Параметры дюймовой резьбы

Все резьбы характеризуются следующими параметрами:

• Шагом – расстоянием, на котором находятся вершины или основания соседних витков или ниток.
• Глубиной – расстоянием между их вершиной и основанием.
• Углом профиля. Так называется угол, который виден в плоскости разреза и расположен между сторонами соседних витков.
• Наружным диаметром – расстоянием между вершинами противоположно расположенных витков.
• Внутренним диаметром – расстоянием между впадинами противоположно расположенных зубцов (диаметр цилиндра, на который навертывается резьба).

Дюймовая резьба

Согласно ГОСТ 6357 профиль трубной дюймовой резьбы представляет равносторонний треугольник с углом при вершине 55° (резьба Витвора) или 60° (американские стандарты UNC и UN). Наружный диаметр здесь измеряется не в миллиметрах, а в дюймах. Основная характеристика – число витков, расположенных на одном дюймовом измерении. В американской системе применяется два типа шага – крупный (UNC) и мелкий (UNF).
Обратите внимание! Витки должны иметь одну и ту же величину шага. Если расстояние между ними будет разным, к резьбовому соединению невозможно подобрать соответствующий болт или гайку.

Параметры резьбовых соединений

Обычным дюймом (обозначается штрихом «), который равен 25,4 мм измеряют внутренний диаметр нарезки. Примечательно, что в данной ситуации прибегают к уникальной единице измерения – трубному дюйму величиной 33,249 мм. Здесь в размеры дюймовой трубной резьбы помимо внутреннего диаметра включается толщина двух стенок профиля.
Например, у стального трубопровода диаметром 5 дюймов изнутри величина нарезки равняется 127 мм, а снаружи – 166,245 мм.

На заметку! Исключением считается цилиндрическая трубная резьба 1/2 дюйма, у которой внешний диаметр составляет 21,25 мм.

Метрическая нарезка и ее отличия

Кроме дюймового измерения, применяемого в трубопроводах, существует метрическая резьба, которая используется в других сферах жизни. Она также характеризуется диаметром и шагом. Такая нарезка имеет профиль в виде равностороннего треугольника, угол, при вершине которого равен 60°. Нанесение нитей делается с крупным и мелким шагом. Первый маркируется буквой М с цифрой, указывающей на номинальный диаметр (например, М20). При мелкой нарезке добавляется шаг, поэтому обозначение имеет следующий вид — М20х1,5.
Отличие дюймовой резьбы от трубной метрической состоит в следующем.

Чертеж дюймовой нарезки

• В метрическом варианте исчисление всех размеров производится в миллиметрах, а не в дюймах.

Это относится и к шагу резьбы, которая в дюймовом исполнении характеризуется количеством канавок, которые помещаются на одном дюймовом отрезке профиля. Например, в водопроводе используются лишь два варианта резьбового «шага» — на 11 ниток (равняется метрическому шагу 2,31 мм) и 14 витков (равняется метрическому шагу приблизительно 1,8 мм).

• Изделия отличаются профилем резьбового гребня. В дюймовом варианте величина верхнего угла «треугольника» на 5 градусов меньше, чем в метрическом исполнении. Поэтому кончик витка более острый, и вершины зубчиков выглядят закругленными.
• Изделия с метрическим типом нарезки винтов измеряются по вершинам, а дюймовые – только по впадинам (к сожалению, это правило часто игнорируется).
• В ГОСТе указываются не только целые, но и дробные значения величин «трубного дюйма».

Обратите внимание! Для измерения шага резьбы пользуются специальным инструментом – резьбомером. В случае необходимости, его заменяют обыкновенной линейкой или другим доступным измерительным прибором.

Чтобы упростить определение соотношений этих двух измерений, в нормативных документах приводятся таблицы трубных дюймовых и метрических резьб для распространенных размеров.
Разница в этих отличающихся системах исчисления параметров нарезки винтов затрудняет определение некоторых величин, но при внимательном изучении, в них можно разобраться. Надеемся на положительный результат!

Резьбовое соединение труб: виды, параметры, обозначение, таблицы размеров трубной резьбы

Резьба встречается нам часто и видов ее много. Например, на крепеже — болтах, шпильках, гайках — витки одного типа. Другой наносят на трубы. Главное свойство резьбы для труб — она дает герметичное соединение. Это как раз то, что требуется в трубопроводах, применительно к трубной резьбе. Ее-то и рассмотрим подробнее.

Что такое резьба и ее виды

Резьба — это особой формы и размеров канавка, по спирали нанесенная на внутреннюю или наружную поверхность трубы или металлического стержня. Может наноситься на цилиндрические или конические поверхности. Характеризуется и отличается друг от друга формой канавки, высотой/глубиной рельефа и расстоянием между витками — шагом. Для того чтобы соединить две детали, они должны иметь одинаковую или совместимую резьбу, причем одна деталь должна быть с наружной, другая с внутренней резьбой того же типа и размера.

Вообще, резьбы делят на крепежные и ходовые. Ходовые применяются в элементах машин и обеспечивают движение. Нас больше интересуют те, которые применяются в быту и с которыми сталкиваемся в процессе ремонта и стройки. Это как раз крепежная резьба. О ней, собственно, и будем говорить.

Виды резьбы по направлению витков и поверхности

Еще стоит знать, что по направлению нанесения витков, резьбы бывают правые и левые, а по поверхности, на которые они наносятся — цилиндрические и конические.

Виды резьб

Трубная резьба имеет свой профиль, который дает герметичность. Служит она для несварного соединения металлических труб в трубопроводах, установки разного рода арматуры, подключения устройств. В последнее время резьбовое соединение применяют и на некоторых видах пластиковых труб, но там подход другой — она отливается, хотя суть та же.

Три вида трубной резьбы и их отличия

Есть три основных вида резьбы:

• Метрическая. Отличить можно по острым вершинам витков и канавок. Форма — треугольник с углами 60°. Называется так, потому что ее параметры указываются в миллиметрах, а это единицы измерения метрической системы. Нормируется ГОСТом 9150-81.
• Дюймовая. В ее основе тоже треугольник, но с вершиной 55­°. Она присутствует на деталях импортного производства. Как видите, отличие метрической и конической резьбы в углах.
• Трубная. От метрической отличается чуть меньшим углом — 55°, а с дюймовой имеет одинаковый угол. Основное отличие в том, что грани скругленные. И это принципиально важно. Может быть нанесена на цилиндр (трубу), и тогда в название добавляется слово «цилиндрическая». Нормируется ГОСТом 6357-81. При нарезке на конусе называется трубной конической резьбой.

Какая бывает резьба. Это соединительные — для соединения деталей

Еще могут пригодиться виды резьб, которые могут быть на импортной арматуре и комплектующих. Это резьба Витворта, которая обозначается BSW, если она имеет крупный шаг и BSF — с мелким шагом. Именно этот стандарт взяли за основу при разработке трубных резьб в СССР. Так что резьбы Витворта и трубные резьбы, изготовленные по стандарту, совместимы.

Есть и другие профили, но они относятся к ходовым и очень специфичны. В обычных условиях не нужны. Для общего развития скажем, что есть еще прямоугольная и трапециевидная формы.

Где какая используется

Теперь о том, где какой тип резьбы применяется. Метрическая наносится на анкеры, болты, шпильки, гайки и другие крепежные элементы. Нанесенная на цилиндрическую поверхность не обеспечивает герметичность, поэтому для трубопроводов является не лучшим выбором. Однако, ее используют, а для герметичности «садят» на подмотку — паклю или фум ленту. Кроме сантехники применяется при сборке каркасов из круглых труб на резьбовом соединении.

Картина меняется при нанесении метрической резьбы на коническую поверхность. Такое соединение имеет высокую степень герметичности. Именно метрическая коническая резьба наносится на крышки, применяется в промышленных трубопроводах, для транспортировки газа и жидкостей, которые выделяют летучие вещества. В быту применение конической резьбы ограничено, так как требуется особое оборудование для ее нанесения.

Нетрудно догадаться, в трубопроводах применяется трубная резьба. Благодаря плавным линиям профиля, даже без дополнительного уплотнения, соединение герметично. Именно этот тип наносится на сгонах, уголках, тройниках, других устройствах, которые применяются при сборке водопровода, отопления и канализации.

Виды трубной резьбы

Итак, что же такое трубная резьба. Это та, которая имеет канавки особого профиля. В ее основе треугольник с вершиной 55° и скругленные вершины. Условное обозначение — G, после чего указывается условный проход трубы в дюймах. То есть, на чертежах ставят G 1 1/2″. Это и будет означать, что соединение резьбовое, резьба трубная с диаметром условного прохода 1 1/2 дюйма.

Как обозначается трубная резьба на чертежах? Буквой G и цифрами. Цифра — диаметр условного прохода трубы

Цилиндрическая трубная резьба: особенности, обозначение, размеры

Цилиндрическая трубная резьба описана в ГОСТ 6357-81. Она наносится на наружную или внутреннюю часть трубы. Стандарт также допускает соединение наружной конической и внутренней цилиндрической. Вообще, резьба должна быть выполнена с закруглениями, радиус которых тоже прописан. Однако под соединение цилиндрических деталей допускается прямой срез вершин треугольника (но не для соединения с конической резьбой).

Профиль цилиндрической трубной резьбы

Далее размеры. Цилиндрическая трубная резьба может быть наружной и внутренней. Характеризуются они тремя диаметрами: наружным, внутренним и средним. А еще рабочей высотой профиля, диаметром скругления и шагом. Диаметры и количество витков приведены в таблице.

По таблице, вроде вопросов быть не должно. Стоит только упомянуть, что при наличии выбора, стоит выбирать размеры из ряда 1. Шаг резьбы и количество витков — одинаковые для нескольких диаметров труб. Недостающие параметры — рабочую высоту профиля и диаметры скругления, берем из второй таблицы.

Рабочая высота профиля и диаметры скруглений для трубной цилиндрической резьбы

Обозначается цилиндрическая трубная резьба латинской буквой G, за которой проставлен диаметр условного прохода трубы в дюймах. Например: G 1/2″, G 2″ и т.д. Далее указывается:

• Если резьба левая, проставляются буквы LH, если правая ничего не ставят.
• Класс точности — A или B (у А меньше допустимые отклонения) ставят через дефис. Например, G 1 1/8″ — A или G 2″ LH — B. Второе — левая резьба с классом точности B.
• Затем прописывают длину свинчивания (длина участка в миллиметрах, на который наносится резьба). G 5/8″ — A — 40.

Если описывается соединение — труба/муфта, например, — класс точности указывается для обеих деталей. Например, G 2 3/4″ — A/A или G 1″ — B/A. Сперва указывается класс точности резьбы трубы, затем муфты или устанавливаемого устройства.

Коническая трубная резьба: особенности, таблица размеров, обозначение

Этот вид резьбовых соединений применяется там, где необходима высокая надежность соединения. Коническая трубная резьба отличается тем, что наносится на конус. Профиль ее при этом остается точно таким же, но добавляются две величины — рабочая длина резьбы l1 и l2 — длина от торца до основной плоскости. Эти столбцы добавлены в таблицу.

Трубная коническая резьба: профиль, основные размеры

Обозначается цилиндрическая резьба буквой R с индексами, которые обозначают тип поверхности:

• Просто R для наружной конической резьбы.
• Rc — коническая внутренняя.
• Rp — цилиндрическая внутренняя.

После букв ставится условный размер трубы в дюймах, затем, если нанесение левостороннее, добавляют LH. Например, R 3/4, R2 1/2 LH. При описании резьбовых соединений, обозначения пишут в виде дроби. Обычно в числителе наружная, в знаменателе внутренняя. Например, Rc/R 3/8.

Основные разновидности трубной резьбы: особенности и отличия

Одним из простых, но достаточно надежных методов соединений водопроводных и газовых труб является резьбовое соединение. Трубная резьба, необходимая в данном случае, получается за счет создания спиралевидного углубления (канала). Нарезка витков возможна как на внешней, так и на внутренней поверхности изделия. Накатка должна соответствовать всем представленным стандартам, в противном случае качество соединения не может быть гарантировано.

Трубная резьба бывает разных видов, каждый из которых имеет свои особенности

Какой может быть резьба трубная?

Нормативные документы разрешают использование следующих разновидностей:

1. Цилиндрическая. Для ее получения необходима спиралевидная нарезка с профилем, образованным равнобедренным треугольником, с углом при вершине равным 55 градусам.
2. Коническая. Выполняется спиралевидная нарезка, идентичная предыдущей, но с конусностью на скошенном участке трубы, равной 1 к 16.
3. Дюймовая. Угол при вершине равнобедренного треугольника в данном случае будет равен 55 градусам. В Соединенных Штатах Америки, а также в Канаде используются дюймовые цилиндрические резьбовые профили, угол при вершине которых составляет 60 градусов. Международное их название – NPSM, они производятся в диапазоне размеров от 1/16 дюйма и до 24 дюймов.

Популярность последнего варианта, дюймовой трубной резьбы, в последнее время сходит на нет. В новых трубопроводах гораздо чаще используется цилиндрическая либо же коническая нарезка.

Цилиндрический тип имеет собственное обозначение – буква «G», о наличии конической нарезки трубы говорит маркировка с буквой «R» или «К» (для конических дюймовых нарезок). Параметры метрической цилиндрической накатки освещаются в ГОСТе под номером 8724-81. Для метрической конической нарезки существует ГОСТ-25229-82, если резьба коническая дюймовая, то используется ГОСТ 6357-81.

Коническая резьба дает более прочное соединение, поэтому трубы с такой нарезкой используют в промышленности и условиях, требующей повышенной надежности

Коническая резьба используется для бытовых целей реже, в основном такой тип резьбы получил распространение при сборке гидравлических аппаратов, постройке маслопроводов и топливопроводов для автомобилей и летательных устройств. Конический тип нарезки отличается более прочным соединением, близким к монолиту. Конические накатки, предназначенные для работы под высоким давлением, производятся по американскому стандарту NPT.

Основными параметрами резьбовых соединений, помимо представленных выше разновидностей, являются такие факторы:

1. Направление, расположение.
2. Единица измерения профиля – дюймовая или метрическая (в мм).
3. Шаг – повторяющееся расстояние между витками.
4. Внутренний диаметр нарезки.

Также существует такое понятие, как нестандартные резьбы. Они бывают, например, прямоугольными или квадратными. Изготовление такого типа нарезки возможно только с условием предоставления заказчиком подробных чертежей с указанием всех индивидуальных параметров резьбы.

Чем отличается метрическая резьба от трубной?

Главным отличием между двумя видами нарезки является форма резьбового гребня и впадин. В основе метрического профиля берется равносторонний треугольник, поэтому все угловые размеры у такого типа нарезки равны и составляют 60 градусов, в то время как у дюймовой трубы угловые размеры составляют 55 градусов. Все параметры метрической резьбы привязываются к миллиметру, в то время как размеры трубной резьбы исчисляются в дюймах. Еще один нюанс – размеры трубной резьбы учитывают толщину стенок изделия, которые бывают различными в зависимости от рабочего давления, на которые рассчитаны те или иные трубы.

Параметры метрической резьбы представлены в миллиметрах, а дюймовой — в дюймах

На изделиях с метрическим типом нарезки должна присутствовать маркировка с буквой «М». Размеры метрического профиля находятся в диапазоне от 1 мм до 600 мм. Резьбовый метрический шаг может составлять от 0,075 мм до 3,5 мм. Изделия с наименьшим шагом метрической резьбы применяются для тонких работ (измерительный инструмент), со средним шагом – для создания деталей и узлов, работающих в условиях постоянной вибрации. Самые крупные метрические резьбы участвуют в постройке тяжеловесных несущих конструкций.

Это интересно! У труб с дюймовой накаткой шаг вычисляется в форме соотношения числа витков на один дюйм длины накатанной резьбы.

Дюймовая резьба, однако, встречается в промышленности и быту чаще, чем метрическая. Трубная резьба практически повсеместно измеряется в дюймах – более универсальной для водогазопроводной сферы единицы измерения.

Так как различные виды накатки имеют разные углы при вершинах, совместить два вида резьбы, даже имеющие идентичные размеры, невозможно. Для осуществления перехода с метрической резьбы на трубную необходимы специальные фасонные элементы – переходники.

Особенности круглой резьбы

Такой тип нарезки можно встретить на санитарно-технической арматуре (регулируется государственным стандартом под номером 13536-68) и на осветительных приборах, а также на цоколях и патронах для них. Эта разновидность дает возможность получения соединений, периодически подлежащих разбору. Профиль для круглых резьбовых соединений получается путем сопряжения двух дуг с одним и тем же радиусом. Резьбовый шаг всегда измеряется в миллиметрах, а в качестве обозначения используются буквы “Кр”.

Детали, используемые в бытовых целях, оснащаются обычной круглой резьбой

Конструктивные особенности круглой накатки обеспечивают ей длительный эксплуатационный срок и значительную сопротивляемость нагрузкам. Профиль не стирается даже при частом использовании. Также такая резьба может вполне успешно применяться в системах, работающих в условиях загрязненной среды. Круглый тип резьбовых соединений применяется, например, при сцепке железнодорожных вагонов.

Определение размера и типа резьбы

Параметры существующей нарезки можно определить следующими способами:

1. Использование калибров. Специальные калибры позволяют выяснить шаг и диаметр как наружной, так и внутренней накатки. Для измерения внутренней резьбы необходим цилиндрический калибр с нанесенной наружной резьбой, вкручиваемый в трубу. Правильно подобранный калибр будет вкручиваться в трубу легко, при несовпадении даже одного витка поместить калибр внутрь трубы не удастся.

Размер наружного резьбового шага определяется аналогичным способом: для этого берется калибр с резьбой на внутренней стороне и накручивается на трубу.

Недостаток данного метода очевиден: может потребоваться достаточно много времени для подбора нужного калибра, число которых в полном комплекте достигает 120.

Полезный совет! В качестве калибра может применяться штуцер или муфта, параметры нарезки которой известны.

Тип и размер резьбы можно определить при помощи калибра, вкручиваемого в трубу

2. При помощи плоских шаблонов (резьбомеров). Более простой и быстрый способ определения размера, правда, не всегда обеспечивающий точный результат, поэтому в профессиональных условиях почти не применяемый. Пластина с нанесенным профилем нарезки прикладывается к трубной резьбе (снаружи или внутри изделия). Между резьбовыми гребнями и шаблоном, подобранным правильно, не должно оставаться просветов.

Также при измерении резьбового шага используются штангенциркули и микромеры, но они годятся только для внутренней нарезки. Калибры и резьбомеры являются более универсальными приспособлениями.

Какие инструменты используются для накатки резьбы?

Процесс накатки нарезки на трубах может осуществляться при помощи ряда способов:

1. Фабричный метод накатки. Труба с резьбой поступает в продажу в готовом виде.
2. Механическая нарезка. Этот метод требует наличия специального оборудования, во многих мастерских для данных целей используются токарные станки. В патроне станка зажимается труба, в суппорт помещается резец для накатки резьбы. Внутри и снаружи трубы снимается фаска. Канавки нарезаются при перемещении суппорта, скорость которого необходимо настроить для более точной накатки. В целом данный метод обеспечивает максимально тонкую нарезку.
3. Ручной способ накатки. В некоторых случаях, когда трубу невозможно поместить в станок (например, при необходимости нарезки резьбы на уже установленном трубопроводе), используются ручные инструменты. Для нарезки вручную потребуется метчик или специальная плашка.

Метчик используется при накатке внутренней резьбы. Хвостовик метчика вставляется в держатель, затем инструмент медленно вкручивается в полость трубы. Этот способ требует достаточных физических усилий.

Чтобы осуществить нарезку плашкой, необходимо закрепить инструмент в зажиме с одной, а лучше – двумя рукоятями. Плашка навинчивается на отрезок трубы по направлению часовой стрелки. При работе с трубами с диаметром более ½” применяются сразу два инструмента: чистовая и черновая плашка.

Перечисленные виды нарезки труб не требуют высокого уровня мастерства, обработка труб плашкой или метчиком – достаточно заурядная процедура, осуществляемая всеми сантехниками при работе с металлическими трубами. Эти методы актуальны при обработке как водопроводных, так и газовых и отопительных труб.

Что такое трубный дюйм и дюймовая резьба

При обозначении трубных диаметров используют дюймы, причем, размер трубного дюйма отличается от общепринятого. Зачастую у начинающих мастеров это вызывает путаницу. Далее мы рассмотрим, что представляет собой данная система исчисления, как она переводится в миллиметры, а также что такое дюймовая резьба.

Пластиковая труба 2 дюйма

Общие сведения

Дюйм являете единицей измерения, которая существует уже на протяжении сотен лет. Причем, за это время она не единожды менялась.

В качестве примера можно привести следующие типы данной единицы измерения:

• Венская – 26,3 мм;
• Испанская (pulgada) – 23,2 мм;
• Мексиканская – 23,3 мм.

Надо сказать, что этот список можно продолжать до бесконечности, к примеру, в каждой из германских земель существовала собственная единица измерения:

• Баварская;
• Саксонская;
• Прусская;
• Баденская и пр.

Существовали аналогичные меры даже в Китае и Японии. К примеру, китайский аналог составлял 33,3 мм. Однако, 20 мая 1875 года во Франции была подписана международная Метрическая конвенция. Задача этого договора заключалась в обеспечении единообразия международных метрологических стандартов.

Важным замечанием этого договора было признание дюйма устаревшей единицей, которая не имеет ничего общего к существующей метрической системе. Причем МОЗМ рекомендовала как можно скорей изъять данное исчисление из обращения там, где оно еще применялось.

Данную рекомендацию соблюли все страны за исключением США, где данная единица осталась местной единицей измерения. Это существенно затруднило следование требованиям МОЗМ в остальном мире.

Inch и миллиметры

Так что же представляет собой данная единица измерения, и как ее выразить в привычных нам единицах измерения? В наше время при упоминании данного термина подразумевается английская мера длины. Следует отметить, что она тоже неоднократно менялась, однако, с 58-го года прошлого века она составляет 25.4 мм.

Именуется он – «inch», а его общепринятым знаком являются кавычки. К примеру, 15″ означает 15 дюймов, т.е. 38,1 см.

Водосточная труба 3 дюйма

Особенности трубного дюймового исчисления

Перевод в метрическую систему измерения

Если производителем указан диаметр трубы 1 дюйм, то при ее измерении окажется, что результат не 25,4 мм. Здесь как раз и начинается путаница у домашних мастеров.

Если рассмотреть технические характеристики такого изделия, то выяснится, что его сечение равняется 33,249 мм. Дело в том, что при обозначении трубы в дюймах, подразумевается ее наружный диаметр, при этом внутренний соответствует 22,4 мм.

Конечно, данная величина в некоторой степени является условной, так как изделия обладают разной толщиной стенок, соответственно, соотношение их диаметров может быть разным. Однако, некоторое единообразие в данном вопросе все же существует. Таким образом, если перевести трубные дюймы в сантиметры – труба 2″ имеет внутренний диаметр

5 см, а наружный 6 см.

Правда, следует иметь в виду, переводя 2 дюйма в см – труба в действительности вряд ли будет иметь сечение 66,4 см. Причем, у изделий из разных материалов сечение в метрической системе может быть разным, что связано с разницей в толщине их стенок.

Полипропиленовая труба 32 – в дюймах 1”

Поэтому, чтобы не запутаться в измерениях, лучше воспользоваться данными из таблиц ГОСТов. Далее приведем стандартный диаметр трубы в дюймах и миллиметрах:

Совет!
Если под рукой нет справочной литературы, сечение трубного изделия можно измерять штангенциркулем и таким образом получить метрическое значение.

Таким образом, труба 1 дюйм в сантиметрах может иметь сечение как 3,2, так и 3,35. В больших трубных изделиях разбег может быть еще большим.

Конечно, если трубопровод монтируется из одинаковых деталей, то проблем никаких не возникнет. Но, если конструкция комбинируется с деталями, выполненными из разных материалов, к примеру, сталь + пластик, то для правильного их подбора необходимо обратиться за информацией к таблице. В справочной литературе можно найти диаметры самых разных типов труб.

Совет!
Для прокладки внутренних бытовых трубопроводов (водопроводов и газопроводов), чаще всего используется труба 1 1 – 4 дюйма, 2” и 3/4.

На фото – цилиндрическая резьба

Дюймовая резьба

Зачастую, говоря о трубном дюймовом исчислении, подразумевают трубную (цилиндрическую) резьбу, которая обладает рядом особенностей, по сравнению с метрической. Ее обычно нарезают на металлические трубные изделия, а также пластиковые фитинги для труб, предназначенные для трубопроводов разборного типа.

Надо сказать, что при монтаже трубопроводов резьбовым способом, (как правило, труба 1 1-2 дюйма – 6”), обязательно пригодятся и знания о резьбе.

Основными ее характеристиками являются следующие параметры:

• Шаг – расстояние между витками нарезки. Обязательное требование к шагу – постоянство на всем резьбовом участке.
• Наружный диаметр – это расстояние между двумя верхними противоположными точками, т.е. расположенными на гребнях витков.
• Внутренний диаметр – от наружного отличается тем, что расстояние измеряется не от верхних, а от нижних точек витков.
• Высота профиля – разница между наружным и внутренним диаметром.

Основные параметры резьбы

Естественно, все эти параметры указываются в дюймах, а не в миллиметрах. Но это не единственная особенность данной резьбы.

Помимо этого она отличается от метрической следующими параметрами:

• Формой гребня витка. Дюймовая нарезка имеет «острый» профиль в отличие от метрической.
• Параметры метрической резьбы указываются в миллиметрах.
• Шаг цилиндрической нарезки измеряется в нитках, т.е. количестве витков (канавок) помещающихся на отрезке длиной в 1”.
  В бытовых трубопроводах применяется резьба с таким шагом:

• 11 ниток – соответствует метрическому шагу в 2,31 мм;
• 14 ниток – соответствует метрическому шагу в 1,8 мм.

Шаг метрической нарезки

В некоторых случаях при монтаже или ремонте трубопровода может возникнуть необходимость в измерении параметров резьбы. Сделать это своими руками совершенно не сложно, единственное, понадобится специальный инструмент.

Обратите внимание!
Чаще всего наружный диаметр нарезки равняется сечению трубы.

Схема определения шага резьбы

Наружный диаметр можно узнать при помощи штангенциркуля. Для определения шага витков обычно используют калибр – инструмент в виде набора пилочек.

Инструкция работе с ним предельно простая:

• Пилочки прикладываются к резьбе.
• Если зубчики пластинки совпадут с резьбой, надо посмотреть, какое значение указано на пластине, оно и будет шагом витков в миллиметрах. Цена такого инструмента вполне доступная, поэтому позволить его себе может каждый домашний мастер.

Вот, пожалуй, и все особенности трубного диаметра и трубной резьбы.

Вывод

Дюйм является неточным обозначением диаметра трубы, так как может отличаться в зависимости от типа трубного изделия. Поэтому для получения точного значения следует обратиться за сведениями к справочной литературе, либо воспользоваться измерительными приборами.

Из видео в этой статье можно получить дополнительную информацию по данной теме.

3 основных типа трубной резьбы: коническая дюймовая, круглая и другие варианты

С разновидностями трубной резьбы должен быть ознакомлен любой специалист по сантехнике. Стандартные параметры резьбовых насечек представлены в специальной таблице. Осуществляя сантехнические работы нужно обязательно руководствоваться установленными стандартами. В противном случае получится некачественный переход, что приведет к неполадкам в трубопроводе.

• Все виды резьбовых насечек: параметры для резьбового и других креплений
  • Цилиндрическое трубное крепление
  • Коническая дюймовая резьба
  • Круглая метрическая резьба g1 из плашки для гаек: для всех отверстий
  • Резьбовое крепление NPSM: все по чертежу
• Таблица трубной резьбы: все по ГОСТу 6357 81

Все виды резьбовых насечек: параметры для резьбового и других креплений

Резьбовая насечка – это очередность углублений, расположенных винтообразно. Наносится винтовой рельеф на любые цилиндрические элементы, либо конические поверхности. На всем своем протяжении спиралевидные канавки имеют одинаковый шаг сечения и длину поперечника. Применяется такой рельеф для создания винтовых переходов. Используется в автомобилестроении и инженерных коммуникациях.

1. метрическая резьба. В разрезе она выглядит как равносторонний треугольник, углы которого составляют 60°. Основные размеры метрической резьбы: мелкая (-1, 2, 3, 4, 5) и основная. Условно такая нарезка на трубах обозначается символом М;
2. дюймовая. Наносится только на металлические элементы. В настоящее время применяется только в трубопроводах.

Трубная насечка выделяется в отдельную категорию. Она может наноситься на трубы, изготовленные из различных материалов (пластика, металлопластика, металла и т.д.). Используется для сборки трубопровода разборного типа чаще всего в быту (водопровод, отопление).

Основные параметры резьбы:

• направление и расположение;
• профиль резьбы – это выступы и углубления, которые наблюдаются после продольного разреза резьбы;
• единица измерения профиля в поперечнике (дюйм или мм);
• внутренний диаметр резьбы. У болтов его измеряют по углублению в рельефе, у гаек – по внешнему профилю резьбы;
• шаг резьбы – это расстояние между двумя параллельными витками.

Визуально определить вид и размеры резьбы сложно. Определяется он путем измерения ее штангенциркулем и сравнения полученных параметров с таблицей.

Размеры трубной дюймовой резьбы отличаются от метрической. Главный параметром, который ее определяет – это поперечное сечение. При этом метрический рельеф определяется диаметральным поперечником и шагом. Важной характеристикой дюймовой нарезки является количество витков, приходящихся на один дюйм или долю дюйма. Стандартный дюйм составляет 2,54 см. Трубный дюйм отличается от обычного и составляет 3,324 см.

Трубная дюймовая резьба отличается от метрической своей конфигурацией: углубления более заостренные, а выпуклые части резьбы закруглены. Определяют шаг дюймового и метрического скручивания по-разному. Для дюймовой насечки достаточно просчитать количество витков в одном дюйме. Для метрической нарезки берут определенный промежуток, просчитывают количество витков в нем, а затем делят это расстояние на количество витков. Точность расчета должна составлять минимум одну цифру после запятой, в противном случае не получится создать насечку приемлемого качества.

Способов нанесения насечки всего 3: в момент изготовления трубы накатом; нарезанием на специальном токарном станке; ручным нарезанием метчиком и плашкой.

Цилиндрическое трубное крепление

Состыковка элементов при помощи скручивания считается одним из самых прочных и надежных соединений. Использовать такой метод очень просто. Минусом способа является только то, что в некоторых случаях для достижения максимальной прочности требуется использование пакли для дополнительной герметизации.

Трубная резьба используется для герметичного скручивания труб и других тонкостенных конструкций цилиндрической формы. Винтовая насечка в разрезе составляет равнобедренный треугольник с верхним углом в 55°. Главным параметром цилиндрической винтовой насечки является условный диаметр. Внешний и внутренний поперечник важен при нанесении винтовой насечки, условный же используется для надежного монтажа сантехники.

Условный диаметр – это показатель, используемый для оценки пропускной способности трубы. Единица измерения – дюйм. Условному значению соответствуют показания внешнего и внутреннего диаметра.

Использовать такое скручивание можно только при поперечнике трубы до 6 дюймов. При большем значении применяют сварочное оборудование.

Цилиндрический рельеф условно обозначается символомG1. Обозначение насечки с поперечником 1 ¼ дюйма и классом точности А выглядит так: резьба G1 ¼-А.

На трубы для горячего и холодного водоснабжения часто наносится стальная резьба. Сами трубы при этом могут быть изготовлены из чугуна и других материалов. Обусловлено это тем, что чугун, к примеру, отличается хрупкостью, а сталь — прочностью, за счет чего повышается качество креплений. Цилиндрические насечки наносятся на трубы с размером в поперечнике от 1/16 до 6 дюймов.

Коническая дюймовая резьба

Коническая дюймовая резьба используется для элементов, которые требуют повышенной прочности. Например, при сборке труб, по которым проходит жидкость или газ под большим давлением. Конические насечки используют для монтажа стального трубопровода, проходящего под землей на небольшой глубине. В обязательном порядке переходы уплотняют герметиком. Конический винтовой рельеф обозначается символамиR (наружная резьба) и Rc (внутренняя резьба). Такой вид стыковки наносится на конусные профили. Другими словами, диаметр уменьшается от начала к концу трубы. В момент скручивания витки имеют свойство деформироваться, что создает прочное металлическое стыкование поверхностей.
