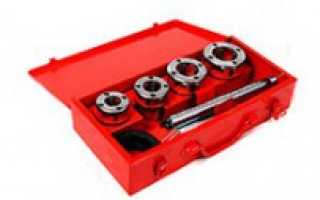

Аппарат для нарезки резьбы на трубах

Резьбонарезной инструмент для труб

Максимальный диаметр труб 1 1/4″

5 500 руб
сравнить

Максимальный диаметр труб 2″

12 900 руб
сравнить

Электрический резьбонарезной клупп до 1 1/4″ SQ30

36 000 руб
сравнить

Электрический резьбонарезной клупп до 2″ SQ30-2b

46 000 руб
сравнить

Максимальный диаметр труб 2″

49 000 руб
сравнить

10 395 руб
сравнить

15 681 руб
сравнить

Трубы до 2″, мощность 1,5 кВт, 220В, автоматическая голова

145 000 руб
сравнить

Подробнее

Трубы до 3″, мощность 1,5 кВт, 220В, автоматическая голова

189 000 руб
сравнить

Трубы до 4″, мощность 1,5 кВт, 220В, автоматическая голова

259 000 руб
сравнить

Подробнее

Мощность 1,5 кВт, 220В, трубы: 1/8″-2″, болты: 1/4″-2″

295 628 руб
сравнить

Трубы до 2″, мощность 1,5 кВт, 220В,

143 000 руб
сравнить

Трубы до 2″, мощность 1,5 кВт, 220В,

187 980 руб
сравнить

Когда встаёт вопрос соединения двух труб, предпочтение стоит отдавать резьбовому соединению. К сожалению не всегда можно купить трубы с уже подходящей резьбой. Для аккуратного нарезания необходимо воспользоваться специальным инструментом, который бывает как ручным, так и электрическим. Такое оборудование вы найдете в нашем каталоге по выгодным ценам.

Как выбрать резьбонарезной инструмент?

При выборе резьбонарезного оборудования важными являются 5 факторов:

тип инструмента (ручной, электрический, стационарный);
тип и направление резьбы;
диаметры труб;
количество и диаметры резьбонарезных головок;
материал головок.

Самым простым и недорогим оборудованием, который мы предлагаем купить является ручной резьбонарезной инструмент. Отличительно чертой ручных клуппов является компактность и малый вес, что позволяет работать с ним в самых сложных и трудных условиях. Применение ручного резьбонарезного инструмента оправдано для труб небольшого диаметра.

Электрический инструмент для нарезки резьбы на трубах

Электрический резьбонарезной инструмент позволяет нарезать резьбу быстрее, более точно, для труб большего диаметра. Вес заметно больше чем у ручного, но обычно электрические клуппы имеют кейс для переноски, что существенно облегает работу с ними.

С помощью резьбонарезных станков производиться еще более точная и ускоренная нарезка. Станки значительно увеличивают производительность труда и уменьшают затраченное время. При больших объёмах работы рекомендуем обратить внимание именно на них.

Пользуясь резьбонарезным оборудованием нужно помнить, что значительную роль в работе играет человеческий фактор. Например, применение больших усилий, при нанесении резьбы может привести к поломке стенок трубопровода или порче самого инструмента.

Как использовать резьборез для труб – правила нарезания резьбы

Любая процедура по замене определенного участка трубопровода предполагает проведение врезки нового изделия. Применять сварку можно только на металлических изделиях; пластиковые же трубы удобнее соединять резьбовым способом, что предполагает использование специальных приспособлений для нарезания резьбы.

Общие сведения о нарезании резьбы

В процессе нанесения резьбы обрабатывают стержень или отверстие. Как результат, на поверхности появляются чередующиеся выступы – витки или спиральные канавки.

В перечень основных характеристик резьбы входит:

Шаг. Для его определения требуется вымерить расстояние между вершинами или впадинами на соседних витках.
Профиль. Сечение витка может иметь трапецеидальную, треугольную или прямоугольную форму. Элементы санитарно-технического типа оснащаются только треугольным профилем.
Угол профиля.
Глубина. Дистанция от вершины до основания резьбы.
Диаметр. Может быть наружным, средним и внутренним.

Для определения наружного диаметра потребуется измерить промежуток между двумя параллельными сторонами резьбы. Удобнее всего провести эту процедуру, имея под рукой штангенциркуль. Средним диаметром является дистанция от вершины до основания профилей, находящихся по противоположным участкам детали. Внутренний диаметр определяет дистанцию, отделяющую друг от друга противоположные впадины.

Какая бывает резьба на трубах

Несмотря на всю простоту оснащения резьбой трубы, без отдельных рекомендаций однозначно не обойтись. Важно уметь различать различные виды резьбы, которая может быть левой, правой, дюймовой и метрической. Левая резьба предполагает при накручивании гайки на болт движение против часовой стрелки. Соответственно, с правой резьбой все обстоит с точностью до наоборот.

Характеристики метрической резьбы:

Для обозначения конструкционных размеров отдельных элементов используются миллиметры.
Профиль выглядит, как равносторонний треугольник.
Шаг резьбы довольно небольшой.

Дюймовая резьба отличается следующими особенностями:

Единицей измерения для обозначения размеров выступает дюйм.
Профиль выглядит, как треугольник с одинаковыми бедрами, при угле в вершине 55 градусов.
Обладает большим размером шага. Профиль дюймовой резьбы довольно крупный, что сообщает резьбе значительные прочные характеристики.

Для каждой резьбы есть свое конкретное предназначение. Однако правую резьбу все же используют гораздо чаще левой.

Как нарезать резьбу и какой нужен резьбонарезной инструмент

Без применения специальных приспособлений нарезка резьбы на трубе не может быть осуществлена. В слесарных магазинах резьборез для труб представлен под названием трубного резьбонарезного набора. Нередко в такие наборы включаются довольно необычные инструменты – клуппы.

Внешне это – та же нарезная плашка, однако состоящая только из основного функционального элемента. Эта круглая рамка имеет вид короткого цилиндра: изготовляют ее чаще всего из инструментальной стали. Резцы данного инструмента имеют значительную прочность и долговечность. Наборы комплектуются также держателями (трещеточными или простыми), а также несколькими дополнительными приспособлениями типа клещей, струбцин и т.п.

Проводя ручное нанесение резьбы на трубу, потребуется соблюдать следующие моменты:

Труба должна пройти обязательную подготовку. Участок, где будет нарезаться резьба, очищается от грязи, ржавчины и краски. Важно снять все, до появления металлического основания.
По ходу нанесения резьбы на трубу нужно обязательно смазать рабочие поверхности и резцы используемого инструмента. Делается это при помощи жидкой смазки. Она наносится вначале работы, и по ходу ее проведения. По окончании процедуры смазку нужно хорошо вытереть ветошью.
Торец заготовки предварительно освобождается от наружной фаски.
Для достижения хорошего качества важно использовать хорошо наточенный исправный инструмент.

Читать еще: Клубик для нарезки резьбы на трубах

Кроме понимания процесса, важно также уметь выбрать подходящий инструмент. Резьба может наносится не только при помощи уже упомянутых плашек и клуппов, но и метчиками. Они дают возможность получить внутреннюю резьбу путем прорезания канавок для стружки. Чтобы нанести резьбу на поверхность трубы, используется сразу два подобных инструмента, имеющих разную глубину прорезания:

№1. Черновой метчик.
№2. Чистовой метчик.

Резьбовая плашка может быть круглая, раздвижная, разрезная или цельная. Что касается клуппа, то его конструкция оснащается направляющей, которая позволяет центрировать цилиндр и резец внутри трубы. Просто обладать информацией о перечне необходимых инструментов – это только полдела. Важно также ориентироваться в требованиях ГОСТа по размерам трубной резьбы, что облегчит выбор наиболее подходящего ручного резьбонарезного инструмента для труб. Читайте также: «Правила нарезания резьбы на трубах – возможные варианты».

Как сделать резьбу на трубе ручным резьборезом

Как уже было упомянуто, для реализации данной задачи потребуется плашка, клупп или метчик. Выбирая наиболее подходящий инструмент, приходится учесть целый ряд нюансов. Приступая к работе, нужно выяснить, какой тип резьбы нужно применить – наружный или внутренний. Для получения большего представления об данной процедуре полезно будет рассмотреть пример нарезания резьбы на трубу из нержавеющей стали. В качестве инструмента будет использоваться плашка.

Вначале потребуется отрезать кусок нержавеющей трубы со старой резьбой. Восстановить ее практически нереально, так как должная герметичность резьбового соединения все равно будет отсутствовать. Как следствие – не исключаются протечки на данном участке. Отпиливая трубу ручным способом, важно добиться максимальной перпендикулярности среза. При обнаружении участков трубы с признаками ржавчины, лучше также от их избавиться.

Чтобы плашка надевалась максимально удобно, торец трубы освобождают от фаски. Для достижения мягкого хода инструмента на участок нарезания резьбы наносят слой масла. Далее проводится сама процедура нарезания: после нескольких витков плашку прокручивают обратно. Когда резьба полностью нанесена, ее нужно освободить от металлических опилок.

Проверка качества осуществляется путем накручивания на свежую резьбу предполагаемого к установке элемента. Таким образом определяется, насколько подошла плашка, а также достаточно ли нанесенных витков резьбы. В случае успеха проводимого испытания, соединение уплотняют и приступают к сборке водопровода. Если резьба получилась короткой, ее нарезают далее, до достижения необходимой длины.

Чем отличаются клуппы

Кроме уже упомянутого удобства применения, клуппы обладают и целым рядом других достоинств. К примеру, при их использовании не потребуется применения какой-то особенной технологии, так как клупп работает в целом также, как и плашка. Кроме того, полученная при помощи клуппа резьба отличается чистотой и аккуратностью. Сам инструмент очень легкий и простой, дающий возможность очень быстро менять резцы-плашки по ходу работы. Читайте также: «Как использовать клупп трубный при нарезке резьбы».

Еще одна немаловажная деталь: плашки изготовляют из дорогостоящей инструментальной стали. Однако требования по прочности предъявляются только к резцам, на которые оказывается основная нагрузка. В клуппе дорогие нефункциональные части попросту отсутствуют, что сказывается на его более дешевой цене. Именно по этой причине для домашнего использования рекомендуется этот инструмент.

В комплектацию клуппа обычно включается серия плашек для нарезания резьбы на трубах диаметром 50, 38, 32, 25, 20 и 15 мм. Для их обозначаются цифры от 1 до 4. Для всех прорезей инструмента также предусмотрено цифровое обозначение, совпадающее с резцами-плашками. Чтобы иметь возможность эффективно обрабатывать труднодоступные участки, кроме клуппа, рекомендуется также приобретение специальной оснастки.

Обычно такие инструменты имеют электрический или ручной привод, что порождает вопросы о более качественном нанесении резьбы на трубу. Покупать клуппы лучше всего в специализированных магазинах стационарного типа, или в интернете. Последний вариант удобен тем, что выбранный для домашней работы инструмент доставят прямо в квартиру.

Для профессиональных слесарных работ лучшим решением является приобретение для нарезания резьбы на трубе клуппов, имеющих электрический привод. Стоимость подобных аппаратов для нарезки резьбы на трубах весьма значительна, поэтому ими обычно оснащаются производственные цеха и специализированные бригады сантехников. Что касается разового нарезания резьбы, то более выгодным решением будет приобретение инструментального набора для нарезания трубной резьбы ручного типа. Благодаря простоте использования совладать с ним сможет любой домашний мастер.

Нарезка резьбы на трубах – способы и инструменты

Чтобы нарезать резьбу, плашку или клупп надежно закрепляют в держателе с рукояткой. Чтобы резцам инструмента было легче сделать первые насечки, с края заготовки снимают фаску. Плашка центрируется на детали и, с помощью рукоятки плавно наворачивается на нее. Все рабочие поверхности должны быть смазаны.

Проведение ремонтных мероприятий или замену коммуникаций невозможно выполнить без врезки в трубопровод. Раньше для этой задачи применяли сварку, но это достаточно трудоемкая работа, причем чтобы использовать сварочное оборудование на трубопроводе необходимо иметь достаточно высокую квалификацию.

Сварку можно было применять для трубопроката из металла, но, что делать, когда нужно соединить две трубы из разных материалов? Тут на помощь придет метод состыковки посредством нарезки резьбы на трубах и дальнейшем их соединении. Что она собою представляет и как выполняется, какой инструмент можно использовать, будет детально рассмотрено в изложенном далее материале.

Виды резьбовых соединений

Прежде всего, следует отметить, что особых навыков для выполнения данных действий иметь не нужно. Но уметь отличать вид резьбы на трубе нужно. Например, важно различать дюймовую и метрическую накатку, левую и правую. Вообще видов существует большое количество, но чаще всего применяется именно эти – дюймовая и метрическая.

Читать еще: Приспособление для нарезания резьбы на трубах

Отличительные характеристики дюймового и метрического вида выглядят следующим образом.

Дюймовый тип резьбы на трубах:

Все элементы измеряются дюймами.
Наличие профиля в форме равнобедренного треугольника с углом в 55 градусов на верхнем углу.
Присутствующий большой шаг. Следовательно, такой профиль крупнее и такой тип нарезки отличается более высокой прочностью.

Все элементы измеряют в миллиметрах.
Профиль отличается формой равностороннего треугольника.
Более мелкий шаг.

Нарезание на трубопрокате для водопровода выполняют в дюймовых единицах, а для крепежных элементов используют измерение в мм.

Ниже рассмотрим каких видов бывает резьба.

Правой. Это если гайка закручивается на болт по ходу часовой стрелки.
Левой. Гайку в этом случае закручивают в обратном направлении.

Высококачественного нарезания на трубе можно достичь только при условии, что безошибочно выбран объем сверла или стержня для изготовления отверстия.

Совет. Специалисты рекомендуют подбирать стержень с объемом на 0,003 см меньше, чем габариты наружного объема резьбы.

Каждая резьба на трубах характеризуется индивидуальными параметрами, которые регламентируются ГОСТом 621181.

Так, например коническая резьба по требованиям ГОСТа отличается выступом витков. Также данными нормативными документами определяется и канавка при нарезании. И по ГОСТу 621181 определяют профиль нарезания.

Требуемое оборудование

Инструмент для нарезки применяют только специальный. Этот инструмент носит название трубный набор для нарезки.

Данный набор для труб, как правило, состоит из:

пары плашек или клуппов, используемых для обработки трубопрокатных материалов разного диаметра;
держатель, имеющий трещотку (хотя он может быть и без нее). В него вставляют клупп или плашку.

Такой набор может комплектоваться и некоторыми дополнительными инструментами. Это могут быть клещи, струбцина и тому подобное.

Дальше обо всех этих инструментах мы поговорим более детально.

Инструменты для ручной обработки – метчик

Нарезка резьбы метчиком на трубе используется для создания резьбы внутри изделий. Этот ряд оборудования составляют инструменты в форме винта. Метчиком на трубе прорезают стружечные канавки. Данный инструмент оснастили хвостовиком, который крепят к станку или воротку. Метчики бывают различных размеров, типов и номеров.

При нарезании применяют комплект, состоящий из пары метчиков. Между собою они разняться показателем глубины прореза. Так, например, первый номер берут для черновой обработки, а второй номер – для чистовой.

Использование плашки

Еще плашки для нарезки называются лерками. Это приспособление для нарезки по сути является гайкой, которую оснастили отверстиями. Они создают кромки для разрезов.

Зависимо от формы лерка для нарезки бывает:

круглой;
раздвижной;
разрезной;
цельной.

Используя такое приспособление, как лерка, можно быстро подготовить для соединения трубное изделие любого вида.

Плашку необходимо совмещать с торцевой частью трубного изделия строго перпендикулярно. Если допустить перекос, то появляется вероятность срыва витка, или может измениться диаметр резьбы. И в том, и в другом случае итоговый результат будет неудовлетворительным.

Всю работу с леркой рекомендуют выполнять плавно, не допуская рывков. Осуществляя действие этим приспособлением, следует время от времени смазывать резцы и поверхностную часть резьбы.

По завершении финального витка плашку необходимо вернуть вверх и по резьбе проходятся опять.

Применение клупа

Клупп для нарезки не менее эффективен, чем плашка. Данное устройство для нарезания представляет более современный инструмент и является универсальным. Состоит клупп из держателя с пазами. В них размещают сменные резцы, которые легко можно поменять, если они во время работы затупились.

Особенностью данного устройства для резьбы является маленькая потребность усилий со стороны мастера. Так же следует подметить, что работать с таким приспособлением намного безопаснее, чем с остальными аналогичными инструментами. Все дело в том, что держатель клуппа внутри оснащен направляющими, которые в значительной мере повышают точность воспроизводимых действий данным устройством.

Трещоточные клуппы

Эти механизмы для накатки резьбы заслуживают отдельного внимания. Оснащение трещоткой характерно для моделей, которые представляют более совершенную продукцию. Такое устройство позволяет выполнять работу, поворачивая держатель лишь в одном направлении.

Использовать данные механизмы для накатки резьбы не сложно. Крайняя часть трубы «садится» в направляющую держателя. Резьба нарезается посредством вращательных движений по часовой стрелке. В ходе производства нельзя забывать о смазывании поверхностной части.

По окончании нарезания клупп выворачивают обратно и еще раз проходятся по обрабатываемому месту.

Использование электрического инструмента

Электроинструмент для нарезки отличается от ручных аналогов тем, что в нем есть электромотор.

Это позволяет нарезать резьбу в максимально короткий срок. Так же электроинструмент позволяет выполнить действия быстро и качественно. При этом процесс не требует больших физических усилий.

В начале работы с электроинструментом необходимо зафиксировать патрубок в струбцине, и нажать кнопку «старт». Нарезание выполняется за считанные секунды. Ведь заготовку не нужно фиксировать в тисках, а электроинструмент крепиться к ней сам. Поэтому эти инструменты выделяются мобильностью и удобством.

Нарезаем на наружной стороне

Нарезка наружной резьбы на трубах вручную выполняется плашками. Если это раздвижные механизмы, то в клуппе их нужно поставить таким образом, чтобы номерные знаки на его деталях располагались напротив соответственных цифр на раме.

В обратном варианте работа будет выполнена не качественно. Для крепления используют винт – упор. Между ним и плашкой ставят стальную пластинку – сухарь, чтобы та не треснула при нажатии.

Круглые устройства крепят на вороток-легкодержатель несколькими винтами – упорами.

Читать еще: Какая бывает резьба на болтах?

Выполняя действия вручную с использованием раздвижных видов, есть возможность получить резьбовую нарезку, это когда присутствуют маленькие различия диаметра стержня. Но, действуя вручную с цельными плашками, этого допускать нельзя. Например, если стержень будет уменьшенного диаметра, то нарезание получиться неполным.

Нарезаем с внутренней стороны

Нарезка внутренней резьбы на трубах вручную делается посредством метчиков, их «садят» в вороток.

Выполняя формирование внутренней накатки, следует знать, что у метчика имеется заборная сторона. Ею является его конец. Это нужно для данной работы. Средний участок механизма является калибрующим. Он определяет направление. Хвостовая часть имеет головку с сечением квадратной формы, служащей для поддержки метчика в воротке при действиях на внутренней части.

Основные расположения нарезания

Стыки на сортаменте для водопровода выполняют таким путем, что на их конечных частях проделывают цилиндрическую накатку, для которой придется использовать специальный аппарат для нарезки. И далее конечные части труб скрепляют, применяя соединительные детали.
