Чем нарезать резьбу на трубе отопления?

Как нарезать резьбу на трубе своими руками

При выполнении работ, связанных с монтажом сантехники или отопления, возникает необходимость нарезки резьбы на трубах. Для этого можно взять трубу, и направиться в металлопрокат, где резьба будет нарезана в считанные минуты. Однако такой способ давно не актуален, так как имеются другие варианты, которые не требуют транспортировки трубы на производство.

Существующие варианты резьбовой нарезки

Трубная резьба подразделяется на пять видов, однако наиболее популярными вариантами является коническая и цилиндрическая. С такими вариантами трубной резьбы сталкиваются зачастую домочадцы. Для резьбовой нарезки на водопроводной трубе имеется два способа:

• Автоматический, предусматривающий нарезание резьбы на трубах водоснабжения при помощи специальных станков и электроинструментов.
• Ручной. Для этого применяются специальные ручные инструменты.

Если по долгу службы человеку необходимо нарезать резьбу на большом количестве труб, то уместно приобрести специальный электроинструмент, что позволит облегчить ручной труд.

Когда необходимость в получении резьбового соединения является единичным случаем, то для таких целей подходит ручная технология. На водопроводных трубопроводах, а также трубах систем отопления нарезка резьбы выполняется при помощи плашки.

Плашка (другое название лерка) – это простейшее устройство, предназначающееся для нарезки наружного резьбового соединения на трубах.

Плашка представляет собой стальной диск, а его внутренний диаметр имеет осевые отверстия в разном количестве, что зависит от размера изделия. Кромки этих отверстий формируют резцы, при помощи которых и выполняется резьбовая нарезка. Для обеспечения надёжности такого инструмента, его изготавливают из легированных видов стали или твёрдых сплавов.

Плашки могут иметь разную форму (круглую, квадратную, шестигранную или призматическую), но чаще все применяются дисковые варианты. Именно дисковые плашки предназначаются для получения резьбового соединения на водопроводных трубах. Чтобы плашкой было удобно работать, они оснащаются дополнительно воротками, а также фиксаторами в виде винтов. Плашки также бывают цельными, разрезными и раздвижными.

Цельные плашки для нарезания резьбы на трубах имеют один существенный недостаток – это быстрый износ резцов. Это обусловлено жёсткостью собственной конструкции изделия. Разрезные или подпружиненные плашки имеют менее жёсткую конструкцию, что существенно повышает срок эксплуатации изделия. За счёт подпружиненного механизма такой инструмент для нарезания резьбы на трубах позволяет варьировать диаметром получаемых резьбовых соединений в диапазоне от 0,1 до 0,3 мм. Устройство такого типа имеют высокую стойкость к износу резцов, однако не способно при этом обеспечить высокую точность.

Раздвижные плашки представляют собой 2 рабочих части, предназначающиеся для установки в крепёжный модуль. Плашка со специальным крепёжным модулем образует инструмент, называемый трубным клуппом. Плашка в клуппе фиксируется при помощи сухаря и регулировочного винта. Именно при помощи регулировочного винта осуществляется регулировка диаметра резьбы.

Обычно трубные клуппы поставляются в комплекте с плашками различных диаметров. Имея такой набор, можно всегда нарезать резьбу на трубе любого диаметра.

Как нарезается резьба на трубке своими руками

Чтобы произвести резьбовое нарезание на трубе своими руками, первоначально требуется выполнить ряд подготовительных мероприятий:

1. Тщательно зачистить трубку в области, где планируется получить резьбу.
2. Зачистить торцевую часть изделия при помощи напильника.
3. Смазать рабочую зону для уменьшения сопротивления.

Чтобы процесс нарезки резьбы был удобным, а конечный результат удовлетворял требованиям, перед проведением действий нужно закрепить изделий в тисках. Это позволит зафиксировать деталь, чтобы можно было совершать необходимые действия двумя руками. После этого проводятся следующие действия:

1. Используется вороток с плашкой необходимого диаметра, при помощи которой осуществляется черновой проход. При этом важно держать плашку строго перпендикулярно по отношению к трубе.
2. Черновой проход является основой нарезки резьбы, поэтому не стоит торопиться, и выполнять действия медленно, но качественно.
3. Черновой рез позволяет получить 2-3 нитки резьбы. Именно столько ниток резьбы нужно для того, чтобы инструмент занял надежное положение.
4. На следующем шаге следует скрутить черновую плашку, и воспользоваться чистовой. С её помощью нарезается необходимое количество нитей на трубе, которую планируется устанавливать в систему водоснабжения или отопления.
5. После каждого прохода нужно делать 0,5 оборота назад, чтобы очистить место реза от стружки.
6. На завершающем этапе следует воспользоваться третьей плашкой, которой осуществляется контрольный проход.

При резьбовом нарезании важно, чтобы все действия выполнялись медленно, и с каждым последующим витком осуществлялась очистка места реза от металлической стружки.

Как нарезать резьбу на трубке возле стены

Часто нарезку резьбы нужно осуществлять на месте, когда трубопровод одной частью закреплён в системе водоснабжения или отопления. В труднодоступных местах выполнить нарезку резьбы на установленном возле стены трубопроводе плашкой с воротком невозможно. Для таких целей понадобится воспользоваться такой резьбонарезной прибор, как клупп с трещоткой. С его помощью процесс резьбовой нарезки упрощается в несколько раз.

Процедура резьбовой нарезки ручным клуппом осуществляется следующим образом:

1. В креплении клуппа фиксируется насадка соответствующего диаметра, после чего можно приступать к самой процедуре.
2. Очищается поверхность трубы — рабочей области.
3. Область получения реза нужно зачистить до возникновения металлического блеска.
4. Делается фаска под углом 45-60 градусов.
5. Смазывается материал Литолом или Солидолом.
6. Насаживается на рабочую область трубы ключ.
7. Выполняются умеренные возвратно-поступательные вращения инструментом.

Как и с плашкой, так и при работе с клуппом нужно после каждой новой нитки резьбы делать половину оборота назад для удаления металлической кромки. Для облегчения процесса резьбового нарезания можно воспользоваться электрическим клуппом, однако приобретать такой инструмент рационально только в том случае, если ежедневно понадобится его эксплуатация.

На трубах можно нарезать не только наружную, но и внутреннюю резьбу, для чего применяются метчики. Однако необходимость получения резьбы на внутренней части трубопровода возникает исключительно в редких случаях. Зная, особенности самостоятельной нарезки резьбы, никогда не возникнет проблем с монтажом водоснабжения и систем отопления.

Как нарезать резьбу на трубе

При исполнении разнообразных ремонтных работ, которые связаны с восстановлением элементов водопровода, заменой сантехнических устройств, отопительных регистров и другого, приходится применять части металлических трубопроводов с резьбовыми участками. В данной статье мы поведаем, как нарезать резьбу на трубе самостоятельно. В случае если знать особенности нарезания и запастись соответствующим инструментом, то эта задача будет вами выполнена как следует и относительно быстро.

Особенности трубной резки

с покон веков для нарезания резьбы на трубчатых элементах употребляется не метрическая, а так называемая дюймовая резьба, которая отличается от простой другим углом профиля резьбы (55? против 60? у метрической). Помимо этого, дюймовая резьба имеет меньшее значение шага, что разъясняется малом толщиной стены трубы.

Небольшой ход свидетельствует, что на одной и той же длине резьбовой части витков резьбы окажется больше. Соответственно, возрастает и надежность соединения.

Резьба не редкость правой и левой. У правой резьбы витки, при рассматривании с торцевой части изделия, уходят вправо, а соответственно, у левой – влево. Существенно чаще используется правая резьба.

Выяснить, какая резьба на одном из резьбовых участков весьма легко: в случае если при наворачивании стыкуемого элемента, он проворачивается по часовой стрелке – значит, резьба правая.

На водопроводной трубе направление витков значения не имеет, потому, что изделия по окончании соединения не вращаются, а остаются неподвижными. Не считая трубной резьбы в соединениях применяют кроме этого и крепежную резьбу, у которой ход – более большой. Она выполняется на отверстиях и метизах под них.

Методы нарезки резьбы на трубах

Резьбу на водопроводных трубах возможно нарезать своими руками при помощи двух инструментов – плашки (ее еще именуют лерка) и клуппа. В чем отличие между ними?

Плашка представляет собой ручной резьбонарезной инструмент, внешняя сторона которого имеет посадочное место под корпус в виде двух противоположно расположенных пазов. А внутренняя сторона является пластиной с канавками и резьбовым отверстием для отвода стружки, воспроизводящие шаг и диаметр требующейся резьбы. На конце резьбового профиля имеются так именуемые участки сбега. Они делают двойную функцию: снабжают легкость при центровке участков двух труб перед их соединением и улучшают выход стружки, образующейся при нарезании резьбы. На торцовой поверхности плашки наносится обозначение диаметра резьбы. Для нарезания плашку вставляют в корпус-вороток, снабжаемый съемными ручками для проворота плашки, и закрепляют винтами.

Как верно нарезать резьбу плашкой? Лучше, в случае если нарезаемая труба будет надежно и ровно закреплена в слесарных тисках. Мельчайший перекос приведет к тому, что резьба будет нарезана с уклоном. Это приведет к прослаблению стены трубы и перекосу всего соединяемого участка водопроводной либо сантехнической системы.

Дабы обеспечить надежное направление направляться совершить маленькую доработку плашки. Для этого к одному из торцов плашки приваривают направляющую втулку, которая обязана с маленьким зазором (не более 0,2–0,4 мм) входить в трубу, где нарезается резьба. Протяженность направляющей втулки должна быть как минимум несколько диаметров нарезаемой резьбы.

Клупп – более опытный резьбонарезной инструмент (в продаже в большинстве случаев не редкость комплект из нескольких клуппов разного диаметра). Принципиальное отличие клуппа содержится в том, что его плашки раздвижные и складываются из четырех половинок, исходя из этого смогут настраиваться на нарезку резьбы различного диаметра, но одного шага. При насаживании клуппа на участок трубы плашки подводятся к поверхности и закрепляются в нужном положении. Регулировка относительного размещения разъемных плашек клуппа производится перемещением его замысел-шайбы.

Резьбовой клупп уже имеет в своей конструкции направляющий элемент, исходя из этого перекоса нарезаемой резьбы при его применении не будет.

Более практичной разновидностью клуппов считается трещоточный, в конструкции которого предусмотрен храповой механизм. Нарезка резьбы производится не вращательными, а качательными перемещениями рукояток с одновременной подачей плашки. Клупп незаменим, в случае если требуется нарезать резьбу на трубе, не снимая ее с участка трубопровода.

Разработка нарезания

Последовательность нарезки резьбы на трубе складывается из следующих этапов:

1. Очищают нужный участок трубы от ржавчины, прочих неровностей и натёков краски внешнего диаметра трубы.
2. Обильно смазывают необходимый участок трубы машинным маслом либо сульфофрезолом, благодаря чему нагрузка на рукоятку при нарезке будет намного меньше. То же возможно выполнить и в отношении плашки/плашек.
3. Надежно закрепляют трубу в тисках. Наряду с этим выступающий под нарезку торец трубы не должен быть более 5–8 ее диаметров, в другом случае точность нарезки не гарантируется. Плашки с направляющей втулкой либо клуппы таких ограничений не требуют.
4. Подготавливают трубу к нарезке, для чего напильником приобретают на торце заходный конус высотой не меньше половины высоты плашки. На этом месте образуется сбегающий участок резьбы, в случае если это критично, то его после этого возможно удалить ножовкой по металлу.
5. Насаживают плашку либо клупп, и, энергично вращая вороток, приобретают нужный резьбовой участок. направляться не забывать, что протяженность нарезанного участка резьбы должна быть на пара витков больше требуемой. Для верности возможно прогнать плашку по нарезанному участку пара раз.

Итак, если вы станете направляться предложенным в статье рекомендациям и инструкциям, то сможете быстро и как следует нарезать резьбу на трубе. У вас появились вопросы по теме? Тогда задавайте вопросы, написав комментарий к статье.

Видео

Возможно, вы предпочитаете один раз заметить, чем неоднократно прочесть разработку нарезки трубы? Тогда вам особенно будет нужным данный материал:

Нарезать резьбу на трубе не так уж сложно

Чтобы надежно присоединить кран к трубе, или установить отопительный прибор в систему отопления, важно знать, как и чем нарезать резьбу на трубе.

Ведь большинство запорной арматуры имеет резьбу, соответственно, присоединение таких элементов с помощью сварки невозможно.

Резьба на водопроводной трубе

Например, если в вашей квартире предстоит установить новый умывальник или унитаз, а раскрутить многолетнее соединение на стальном водопроводе не представляется возможным, то самый оптимальный вариант:

1. Отключить подучу воды;
2. Срезать с помощью болгарки часть трубы у места установки умывальника;
3. Произвести нарезание трубной резьбы;
4. Установить шаровый кран или тройник на трубу;
5. Соединить его с помощью гибкого шланга с краном умывальника.

Такую работу легко может осуществить квалифицированный сантехник. Однако и любой владелец квартиры, приобретя инструмент для нарезания резьбы на трубах, способен самостоятельно осуществить данную работу.

На сегодняшний день для оснащения трубы резьбовым соединением применяется 2 вида резьбонарезных устройств:

1. Плашки резьбонарезные;
2. Клупп трубный.

С их помощью можно нарезать резьбу на любой канализационные или водопроводной трубе, которая используется в инженерных сетях жилых домов и частных коттеджах.

Если вы никогда не нарезали резьбу, то сделать это с помощью плашки будет затруднительно. Малейший перекос инструмента может привести к дефекту.

Поэтому, лучше воспользоваться клуппом, поскольку он имеет направляющую, значительно упрощающую процесс нарезки.

Давайте освежим в памяти теорию процесса нарезания резьбы.

• нарезание резьбы на трубах – это образование винтовой поверхности на наружной стороне трубы (водопроводной или системы отопления);
• винтовая поверхность представляет собой соединительный элемент равномерно вращающейся вокруг оси сгонки,
• тройника или крана, с равномерно-поступательным движением вдоль этой оси;
• шаг резьбы – это поступательное перемещение накручиваемого элемента относительно оси резьбы, соответствующее одному полному обороту.

Другими словами, чтобы установить запорную арматуру, необходимо нарезать на трубах резьбу, шаг которой совпадает с шагом соединительных элементов. Тогда такое соединение канализационных или водопроводных труб будет герметичным и прочным, и способным выдержать высокое давление.

Работа по нарезанию резьбы

Чтобы самостоятельно осуществить данную операцию, необходимо приобрести резьбонарезной набор трубный. Это могут либо плашки нужного диаметра, либо более практичный набор клупп.

Основные требования перед началом работ:

• перед нарезанием резьбы труба должна быть очищена от ржавчины и старой краски;
• на ее торцевой поверхности должна быть снята заходная фаска;
• в работе использовать только качественный инструмент для нарезания;
• обязательно иметь смазку для эффективной работы режущего инструмента и удаления стружки.

Предостережение: плашки для нарезания резьбы трубной требуют определенного навыка. Поэтому, до начала работы следует потренироваться на куске старой трубы, чтобы не испортить водопровод или канализацию.

Профессиональный набор для нарезания резьбы на трубах

Подготовительные работы по зачистке трубы и снятию фаски лучше всего осуществлять с помощью наждачной бумаги и напильника:

• тщательно зачистить поверхность трубы до металлического блеска;
• напильником снять фаску на конце трубы.

Зачистка трубы перед нарезанием резьбы

Следующий этап – непосредственное нарезание резьбы, которое отличается последовательностью действий, в зависимости от выбранных инструментов.

Использование плашек

Если вы приобрели плашки для нарезания трубной резьбы плашкодержатель, тогда порядок действий будет следующим:

1. зажимаем трубы в тиски, либо фиксируем удобным способом, чтобы в процессе нарезания труба оставалась неподвижной;
2. устанавливаем плашку в плашкодержатель и фиксируем винтами;
3. наносим масло на трубу и на режущие кромки плашки;
4. аккуратно одеваем инструмент на трубу и, вращая по часовой стрелке, нарезаем первый шаг резьбы;
5. следим за тем, чтобы соблюдать перпендикулярность инструмента по отношению к трубе;
6. нарезав резьбу нужной длины, откручиваем плашку и прогоняем снова.

Нарезание резьбы плашкой

Применение клуппа

Более простой вариант нарезания резьбы осуществим при использовании клуппа. Это модернизированная плашка, снабженная специальной направляющей и трещоткой. Чаще всего продается как набор резьбонарезной трубный.

Процесс нарезания будет следующий:

1. устанавливаем клупп нужного диаметра из купленного набора в трещотку;
2. наносим на режущие кромки масло;
3. направляющую одеваем на край трубы;
4. начинаем крутить трещотку, нарезая резьбу;
5. смазываем трубу и режущие кромки в процессе работы.

Нарезка трубной резьбы с помощью клуппа

Основные причины брака

Следует помнить, что при нарезании резьбы может получиться брак.

Причины его возникновения классифицируются как:

Смазка места нарезания резьбы в процессе работы

несоответствие диаметров отверстий или стержней нарезаемой резьбе;

При нарезании резьбы обязательно нужно смазывать трубу либо машинным маслом, либо специальной жидкостью для резьбы.

Таким образом, вы значительно упростите себе работу и добьетесь качества.

Выводы: наилучшим решением задачи по установке запорной арматуры на трубы для отопления и водоснабжения будет изготовление качественного резьбового соединения. Для его получения обязательно необходимо приобрести резьбонарезной набор трубный, значительно облегчающий работу.

Как нарезать резьбу на трубе: подробный обзор основных способов

Любите работы по обустройству дома выполнять собственноручно, не привлекая для этого различных мастеров? Самостоятельная установка или ремонт не только позволяет сэкономить средства на вызове специалистов, но и здорово повышает чувство собственного достоинства, ведь верно?

В процессе монтажа коммуникаций нередко возникает необходимость подготовки резьбы на трубах. Приходится изыскивать способы, чтобы не испортить изделие.

Мы расскажем, как нарезать резьбу с помощью разных инструментов, какой метод предпочтительнее использовать в той или иной ситуации. В статье рассмотрены способы, доступные для реализации неквалифицированному исполнителю. Освещены особенности нарезки разных типов резьбы и оборудование, применяемое при этом.

Изложенный материал снабжен наглядными фотоматериалами с изображением инструментов для выполнения работы. А видеоролик с рекомендациями поможет детально разобраться со всеми тонкостями этого процесса.

Классификация трубной резьбы

Термин «трубная» имеет привилегированное положение в сфере сантехнической деятельности. Классифицируется этот термин с оглядкой на группу стандартов, определяющих критерии соединений различных элементов сантехнических конструкций.

К примеру, размер трубной резьбы обозначается числовым значением, указывающим стандарт проходного диаметра трубы, но не физический диаметр нарезки.

На практике применяются трубные резьбы:

• цилиндрическая (G/BSPP),
• коническая (R/BSPT),
• круглая под запорную сантехническую арматуру (Кр),
• дюймовая цилиндрическая (американский стандарт NPSM),
• дюймовая конусная (американский стандарт NPT).

Слесарю, основным рабочим участком которого является бытовое хозяйство, рекомендуется взять за основу условное разделение трубной резьбы на два основных вида:

• цилиндрическая (G),
• коническая (R).

Именно с этими двумя видами приходится чаще всего сталкиваться домашнему слесарю, обслуживающему бытовое сантехническое оборудование, выполняющего прокладку труб водоснабжения или отопления.

Нарезка трубы производится в следующих случаях:

Основные способы нарезки

Резать на трубах резьбу можно одним из двух способов:

• автоматическим – на станках, электроинструментом;
• вручную – при помощи ручного инструмента.

Для условий быта, конечно же, более актуальным является ручная технология. Нарезка резьбы на водопроводных или других трубах вручную часто делается с помощью плашки.

Плашка – простое устройство нарезания резьбы на трубах в домашних условиях. Этот же инструмент успешно применяют и на промышленных станках.

Приспособление выглядит как диск, по внутреннему диаметру которого высверлены несколько осевых отверстий. Кромки этих отверстий образуют несколько резцов (обычно 8-10). Материалом для плашек служит легированная сталь или другие твёрдые сплавы.

Существует несколько видов таких приспособлений:

• цельные;
• подпружиненные (разрезные);
• клупповые (раздвижные).

По форме исполнения плашка выпускается в виде круга, квадрата, шестигранника, призмы. Чаще всего встречаются дисковые (круглые) инструменты. Они используются под нарезку резьбы на водопроводных трубах до диаметра 36 мм.

Для удобства работы с плашками применяют:

• простые воротки с винтами-фиксаторами – ручной инструмент;
• резьбонарезные патроны на токарных станках.

Нарезку резьбы (метрической, конической) наилучшего качества на трубах в режиме ручного действия или на станках дают цельные плашки.

Однако этот вид инструмента за счёт жёсткости собственной конструкции имеет свои негативные стороны. Резцы быстро изнашиваются.

Подпружиненные (разрезные) плашки обладают конструкцией менее жёсткой, что делает возможным нарезать резьбу на трубах и при этом изменять диаметр резьбы в диапазоне 0,1-0,3 мм.

Такие приспособления отличаются повышенной износостойкостью резцов, но не обеспечивают высокой точности и чистоты нарезки нитей.

Раздвижные плашки состоят из двух рабочих частей. Они предназначены для установки в крепёжный модуль – клупп.

Крепление в клуппе осуществляется механизмом, состоящим из сухаря и регулировочного винта. Винтом регулируется размер диаметра под нарезку резьбы. Обычно клупп комплектуется набором плашек на несколько разных диаметров.

Способ #1 — изготовление трубной резьбы плашками

Процесс создания резьбы на трубе плашкой или клуппом предполагает исполнения слесарем некоторых предварительных действий:

1. Поверхность трубы в области нарезки необходимо тщательно зачистить.
2. Торцевую часть трубы следует обработать напильником (сделать входную фаску).
3. Нанести на обрабатываемую поверхность смазку для снижения сопротивления.

По возможности желательно закрепить трубу вертикально, к примеру, в слесарных тисках, оставив свободный доступ к верхней части – области реза. Следует правильно рассчитать силу крепежа, чтобы не деформировать тела трубы.

Затем берут заранее подготовленный вороток с черновой плашкой (№1) нужного диаметра и подходящими характеристиками резьбы.

Инструмент держат горизонтально – перпендикулярно по отношению к торцевой области трубы. Надевают внутренним отверстием черновую плашку на фаску кромки. Лёгким нажимом и последовательными короткими поворотами на 25-30° делают начальный надрез.

Эту работу следует выполнять внимательно, не торопясь, постоянно контролируя прямой угол между горизонтом плашки и вертикалью трубы.

Такой методикой аккуратно нарезаются первые две-три нитки. Обычно после нареза первых двух-трёх нитей инструмент прочно занимает рабочее положение. Далее прямой угол можно уже не контролировать.

Но технологию резки короткими (без особо сильной тяги) круговыми движениями следует сохранять до конца реза. Рекомендуется периодически добавлять смазку в точке нарезки.

После первого прохода устройство скрутить и затем повторить ещё один-два раза уже чистовой плашкой (№2).

Способ #2 — техника нарезки клуппом

Клупп представляет собой разновидность той же плашки для нарезки резьбы, в том числе на трубах. Отличительная особенность клуппа – возможность настройки резцов.

Существуют клуппы для ручного применения, а также аналогичные приспособления с электроприводом.

Вариант #1 — рез ручным клуппом. Нарезка на трубах вручную, как правило, выполняется клуппом, который устанавливается в держатель-трещотку. Такой держатель делает работу по нарезанию трубной резьбы удобной и менее сложной.

Конечно же, в зависимости от условий выполнения слесарных работ, можно применять ручные держатели других видов. Например, стандартный вороток-фиксатор с двумя рукоятками.

Принцип создания резьбы клуппом практически аналогичен методу работы с традиционными плашками:

1. Очистить рабочую поверхность трубы, убедиться в отсутствии дефектов.
2. Зашкурить участок реза до вида с выраженным металлическим блеском.
3. Обработать внешнюю рабочую часть торцевой кромки под углом 45-60º (фаска).
4. Смазать подготовленную поверхность техническим вазелином.
5. Закрепить трубу в механических тисках или удерживать газовым ключом.

После этих процедур режущий инструмент (клупп) насаживают внутренним отверстием на фаску трубы и при умеренном равномерном нажиме начинают вращать его короткими возвратно-поступательными движениями.

Если в качестве держателя используется фиксатор-трещотка, осуществляется только прямо-поступательная нарезка. Следует отметить удобство применения фиксатора-трещотки при работе в стеснённых условиях.

Например, когда требуется обработать трубу, проложенную в непосредственной близости у стены.

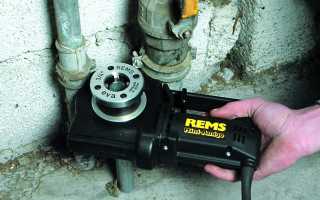

Вариант #2 — рез электрическим клуппом. Наряду с ручным инструментом широкое применение находят приспособления с электрическим приводом. Очевидное преимущество для слесаря – существенное снижение трудоёмкости.

Но с другой стороны, не все электрические машины способны обеспечить производство работ в стеснённых условиях. К тому же при работе ручным инструментом удаётся получить более качественный результат.

Для получения похожего результата от электрических клуппов необходим богатый опыт работы с этим инструментом.

Работа электрическим клуппом:

1. Подготовка поверхности трубы в области реза – чистка, фаска, смазка.
2. Крепёж трубы приспособлениями, способными обеспечить жёсткую фиксацию.
3. Фиксация в начальной точке держателя плашек струбциной, входящей в комплект.
4. Проверка хода и направления вращения клуппа.
5. Нарезка первых двух-трёх витков в режиме толчковой подачи.

Далее осуществляется нарезка трубной резьбы в автоматическом режиме. Длина нарезки считается оптимальной, когда верхняя кромка режущих головок клуппа достигнет передней кромки трубы.

В этой точке действие прибора останавливают, включают функцию реверсивного вращения и толчковой подачей скручивают клоп с трубы. Обязательно следует периодически смачивать маслом область реза в течение всего процесса.

Способ #3 — использование токарных станков

Масштабные строительно-ремонтные работы, как правило, исключают применение ручного инструмента. Здесь для соответствующей обработки труб обычно используются токарные станки.

Резьбонарезные функции поддерживаются многими токарными станками универсального действия.

При помощи станков эффективно и легко делаются как внутренние, так и внешние трубные резьбы. Крепёжный пневматический (или механический) модуль токарного станка обеспечивает качественное надёжное крепление трубы, и точный подвод обрабатываемой части к резцу.

Для выполнения резьбонарезных функций применяются разные виды резцов:

• стержневые,
• пластинчатые,
• вставочные.

Выполнение работ на токарных станках производят специалисты, обученные такому делу, имеющие соответствующую квалификацию. Без опыта и профессиональных навыков пытаться нарезать резьбу своими руками на станке не рекомендуется.

Домашним мастерам, решившим заняться слесарным делом и сделать резьбу на металлических заготовках, в работе помогут следующие советы:

Как нарезать резьбу плашкой или метчиком, в т.ч. на трубах

Р езьбовое соединение — один из наиболее распространённых способов крепления различных деталей. Сегодня существует множество разновидностей болтов, гаек, винтов и т.п., но иногда бывают ситуации, при которых требуется самостоятельно нарезать резьбу, например, в сделанном в металле отверстии или на металлической трубе водопровода. Для этого существует несколько инструментов и способов нарезки резьбы, давайте их рассмотрим.

Содержание:
1. Виды резьбы.
2. Ликбез: что нужно знать при нарезании резьбы вручную.
3. Как нарезать наружную резьбу при помощи плашки.
3.1 Подбор плашки.
3.2 Принцип нарезки резьбы плашкой.
3.3 Нарезаем резьбу плашкой своими руками (видео).
4. Нарезка внутренней резьбы метчиком.
4.1 Ручная нарезка внутренней резьбы метчиком (видео).
5. Нарезка резьбы на металлической трубе своими руками.
5.1 Нарезка наружной резьбы на трубе плашкой (клуппом).
5.2 Что такое клупп и как им пользоваться (видео).
5.3 Нарезка внутренней резьбы на трубе метчиком.

Виды резьбы

• Метрическая
• Дюймовая
• Трубная дюймовая

Чем они отличаются видно на картинке ниже, стоит отметить лишь одно, что в основном применяется метрическая резьба.

Так же различается правая и левая резьба.

Ликбез: что нужно знать при нарезании резьбы вручную

Как нарезать наружную резьбу при помощи плашки

Для нарезки наружной резьбы вручную применяется специальный инструмент — плашкодержатель с плашками различного диаметра.

Плашкодержатель с плашками под различный диаметр

В труднодоступных местах, например возле стен, используется плашкодержатель с трещоткой.

Подбор плашки

Номинальный диаметр резьбы — диаметр в вершинах треугольников резьбы. Плашка срезает металл, образуя впадины и оставляя нетронутыми вершины, тем самым и стержень и плашка должны быть одинакового диаметра. Диметр резьбы, к примеру, — М3 — это «М» — метрическая резьба, а число — номинальный диаметр резьбы в мм. Соответственно, что бы нарезать резьбу на 3 мм стержне, берём плашку М3. Замеры стержня выполняются штангенциркулем.

Что бы плашка лучше врезалась в стержень с его торца срезают фаску.

Принцип нарезки резьбы плашкой

Для крепления заготовки понадобятся тиски. Заготовка прочно закрепляется в тисках и смазывается машинным маслом для более лёгкого хода плашки, уменьшения трения и износа инструмента.

При нарезке резьбы плашкой нужно избегать большого скопления стружки в стружкоотводящих отверстиях.

Плашку устанавливают на торец детали перпендикулярно. С небольшим нажимом начинают вращать плашкодержатель по часовой стрелке, если резьба правая, соответственно, если левая, то против часовой.

Нарезают резьбу следующим образом:

1. Сначала делают 2-3 оборота.
2. Потом пол оборота назад для удаления стружки.
3. Подсмазываем после каждых 3-4 витков, можно при помощи шприца.
4. И т.д.

Резьба проверяется гайкой или калибр-кольцом. Гайки для вашей резьбы можно прикупить здесь → https://rus-metiz.com/categories/gaiki (РусМетиз).

Нарезаем резьбу плашкой своими руками (видео)

Нарезка внутренней резьбы метчиком

Метчиком нарезают внутреннюю резьбу в предварительно просверленном отверстии. Отверстие должно быть меньше примерно на размер витка (размер витка указан на метчике). Примерно как в таблице:

Диаметр отверстия под внутреннюю резьбу метчиком

Стоит помнить, что сверло не даст абсолютно точный диаметр, он будет больше на некоторые доли мм. Особенно это заметно на диаметрах до 3 мм. Это следует учитывать и брать сверло меньше на десятую долю мм.

Так же как и с плашками, существует метчикодержатель.

Метчики бывают черновые и чистовые. Иногда режут сначала черновым, потом чистовым метчиком, но в основном используют сразу чистовые.

Ручная нарезка внутренней резьбы метчиком (видео)

Процесс практически идентичен с нарезкой резьбы плашкой. Метчик крепится в держатель и устанавливается перпендикулярно отверстию. Деталь с отверстием должна быть надёжно закреплена.

Метчик и отверстие смазывается и делается это периодически, после нескольких витков. Так же как и с плашкой, нужно делать 1-2 оборота и 0,5 оборота обратно, для удаления стружки.

Для проверки точности нарезки резьбы используют угольник, проверяя вертикальность метчика после нескольких витков.

Нарезка резьбы на металлической трубе своими руками

При монтаже металлических труб для водопровода или отопления на них приходится нарезать резьбу. Резьбовое соединение труб достаточно надёжно и выдерживает значительное давление (если его правильно сделать), по-этому давайте посмотрим, как нарезать резьбу на мет. трубе своими руками.

Первым делом отрезаем с помощью болгарки или ножовки по металлу нужный отрезок, обязательно контролируя ровность реза, чтобы одна часть трубы не была больше другой — рез должен быть перпендикулярен стенкам трубы.

Труба должна быть очищена от ржавчины, старой краски и т.п., если что-то на ней имеется. Далее срезаем с трубы фаску (внутреннюю или наружную, в зависимости от того, какую резьбу вы нарезаете) для более лёгкого хода режущего инструмента. Фаску можно срезать болгаркой с диском по металлу (→ как работать болгаркой) или лепестковым диском или напильником.

Металлические трубы со срезанной фаской

Нарезка наружной резьбы на трубе плашкой (клуппом)

Всё так же как и со стрежнями, о которых писалось выше, но теперь больше диаметром, что скорее всего потребует некоторой практики и следует потренироваться либо быть крайне аккуратным первый раз. Так же для получения качественной резьбы и последующего хорошего соединения труб нужно работать сначала черновой плашкой, затем чистовой (такие комплекты продаются).

Выбор металла плашки так же важен. Для работы с твёрдыми сплавами следует использовать соответствующие плашки из определённых сплавов, уточняйте это при покупке.

Но, плашка — не столь хороший и мощный инструмент для нарезки резьбы на трубах своими руками, гораздо удобнее использовать клуппы.

Клупп представляет собой практически тот же плашкодержатель, только с направляющей для ровного хода и нарезки резьбы. Одевается клупп на трубу именно этой направляющей.

Одеваем и наживляем клупп на трубу, немного вкрутив его руками, далее нужно использовать либо специальный инструмент — трещётку, которой удобно крутить клупп, но для бытовых нужд подойдёт и большой разводной или газовый ключ.

Одна часть трубы должна быть, естественно, зафиксирована в тисках. Если труба нарезается по месту, то смотрите, чтобы её где-то не вырвало от усилия, применяемого к клуппу. Трубу можно зафиксировать с помощью второго газового ключа, но лучше это делать второму человеку, т.к. нарезать резьбу одной рукой проблематично.

Что такое клупп и как им пользоваться (видео)

Нарезка внутренней резьбы на трубе метчиком

Иногда приходится нарезать на мет. трубах и внутреннюю резьбу. Делается это так же с помощью метчика, только уже более большого диаметра.

Для нарезки хорошей резьбы следует использовать миниму 2 метчика — черновой и чистовой. Важно правильно подобрать метчик под диаметр трубы. Так, внутренний диметр трубы должен быть больше на длину витка метчика (если более точно, то на толщину реза), это указывается на самом метчике.

Нарезка производится сначала одним метчиком, затем вторым. Главное — строго соблюдать перпендикулярность хода метчика и контролировать его. На этом всё, успехов в нарезке резьбы!

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!
