Тавровая врезка в газопровод что это такое?

Выполнение врезки в газовую трубу

Врезка в действующий газопровод под давлением выполняется профессиональными мастерами или самостоятельно с соблюдением всех требований, обеспечивающих максимальный уровень безопасности. После выполнения работы своими руками необходимо привлечение специалистов, которые смогут проверить правильность выполнения работ и выдадут разрешение на ввод частного газопровода в эксплуатацию. Подробнее о выполнении работы читайте далее.

Подключение частного газопровода к централизованной системе

Правила безопасности

Присоединение магистрального газопровода к централизованной системе производится с учетом правил, позволяющих обеспечить максимальную безопасность при выполнении работ. К таким правилам относятся:

врезка в трубопровод низкого давления осуществляется в диапазоне данного параметра 20 – 80 мм водяного столба. При наличии давления ниже или выше данных показателей работы выполняются исключительно после стабилизации параметра;
врезка в трубопровод среднего и/или высокого давления допустима только после снижения показателя до указанных выше параметров. Если снижение давления по каким-либо техническим причинам недопустимо или невозможно, то работа выполняется с привлечением специалистов, имеющих соответствующее разрешение и специализированное оборудование;
если давление в газопроводе выше показателя в 40 – 150 МПа, то запрещено при выполнении работы использовать оборудование для сварки и газовой резки.

Таблички, предупреждающие о ведении работ на газопроводе

Последовательность подключения

Подключение к центральному газопроводу производится в несколько этапов:

получение разрешения на подключение частной газовой системы;
выбор способа подключения;
подготовка оборудования и комплектующих материалов;
врезка.

Как получить разрешение на подключение к центральной системе

Разрешение на врезку в центральный газопровод можно получить в газовой службе региона.

Образец разрешения на подключение к действующему газопроводу

Незаконная врезка в газовую трубу является нарушением законодательства. Для получения разрешительной документации необходимо подать письменное заявление на выполнение действия, к которому приложить следующие документы:

технический паспорт на жилой дом, который требуется подключить к системе газоснабжения;
правоустанавливающие документы (свидетельство о регистрации объекта недвижимости и земельного участка, выписка из ЕГРН и так далее);
топографический снимок участка с указанием мест расположения строений и основных коммуникационных магистралей (водоснабжение, канализация и так далее);
согласие на врезку, выданное архитектурным отделом населенного пункта;
согласие соседей на подключение, если часть газоснабжающей системы будет проходить по соседним участкам;
проект системы газоснабжения жилого дома;
технические паспорта ко всему газовому оборудованию, установленному внутри дома.

Способы врезки

Чтобы провести врезку без отключения газоснабжения, можно использовать:

способ холодной врезки, который заключается в первоначальной установке соединительной муфты и задвижки, и только после этого подключения труб.

Такой способ является наиболее популярным, так как позволяет выполнить работу в кратчайшие сроки и на высоком уровне безопасности;

Технология подключения без выполнения сварочных работ

Более подробно с процессом врезки можно ознакомиться на видео.

метод сварки (трубы присоединяются тройником). Такой способ считается более надежным, так как позволяет получить прочное соединение.

Врезка в трубу методом сварки осуществляется исключительно профессиональными мастерами, так как в ходе выполнения работ могут возникнуть непредвиденные нестандартные ситуации, которые могут привести к катастрофическим последствиям.

Процесс врезки методом сварки

Для подключения к магистральному трубопроводу также могут быть использованы различные технологии врезки:

катушечная (торцевая) врезка подразумевает подключение к торцам труб;

Схема катушечного способа соединения

тавровая врезка подразумевает пересечение осей трубопроводов.

Технология выполнения пересеченного соединения

Оборудование и материалы

Для выполнения работ потребуются:

трубы для подведения газа в дом;
соединительная фурнитура, комплект которой подбирается в зависимости от выбранного способа подключения: тройником, штуцером и так далее;
сварочный аппарат или оборудование для холодной врезки.

Врезка в металлическую трубу

Процесс врезки в стальной газопровод следующий:

подготовка места врезки. В ходе подготовительного этапа отрез трубы очищается от краски, грязи, земли, ржавчины и иных загрязнений;
разметка;
подготовка отверстий. В случае использования торцевого метода потребуется подготовка одного отверстия. При выборе таврового способа – необходимо предварительно обустроить два отверстия;

установка глиняных заглушек. Для предотвращения утечки газа и обеспечения безопасности глиняные заглушки начинают монтировать по мере просверливания технологических отверстий;
охлаждение трубы. В процессе сверления труба накаляется, что может привести к возгоранию. Для устранения нагревания можно использовать различные технологии, например, охлаждение водой;
монтаж отключающего устройства, состоящего из резиновых и деревянных дисков;
крепление разветвляющего патрубка для присоединения дополнительной магистрали;

Создание разветвления для подключения дополнительной магистрали

окончательной приваривание всех фитингов и иной арматуры. Работу рекомендуется проводить после проверки правильности расположения арматуры и центрования системы.

После выполнения всех работ производится проверка герметичности соединений при помощи обычного мыльного раствора. Если при нанесении состава на поверхности образуются мыльные пузыри, то есть утечка газа.

Проверка врезки на герметичность

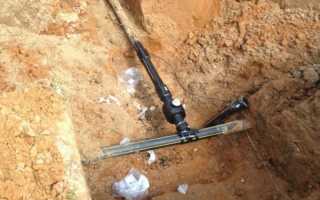

Врезка в пластиковую трубу

Процесс врезки в полиэтиленовый газопровод более простой по сравнению с металлическими трубами. Работа выполняется в следующем порядке:

обработка вставки любым антикоррозийным составом. Работа должна быть выполнена приблизительно за 1 сутки до непосредственной врезки;
установка хомута для безопасной подготовки отверстия;

Установка хомута для врезки

монтаж шарового крана (задвижки) и иной арматуры (при необходимости);
постепенное наращивание труб раструбным способом.

Подключение дополнительной магистрали

По окончании работ также проводится проверка герметичности технологических соединений.

После врезки в газопровод специалистами проверяется качество выполнения присоединения и составляется соответствующий документ – акт.

Для подключения дополнительной магистрали необходимо обратиться в ресурсоснабжающую организацию региона для заключения договоров на поставку топлива, ремонт и обслуживание отведенного трубопровода.

Тавровое соединение

Телескопический

Телескопический узел присоединения выполняется следующим образом.

· Срезать заглушку с конца присоединяемого газопровода, конец его разогреть и немного развальцевать. Затем на присоединяемый газопровод надеть муфту из куска стальной трубы большого диаметра. Длина муфты должна быть несколько раз меньше расстояния между концом присоединяемого газопровода и действующего (чтобы муфта вошла).

· Место присоединения очистить от изоляции.

· .К действующему газопроводу по центру присоединяемого газопровода приварить патрубок длиной 100-150 мм.

Диаметр патрубка должен обеспечить свободное вхождение муфты.

· Через приваренный патрубок ацетиленовым пламенем вырезать стенку (окно) в действующем газопроводе. Предварительно в этой стенке приварить металлический стержень для извлечения вырезаемой стенки трубы. По мере перемещения резака образуется щель, которую слесарь замазывает глиной. Таким образом сделать прорезь по всей длине окружности, оставляя в верхней части трубы перешеек в 3-5 мм.

· После остывания трубы перешеек перерубить зубилом и из патрубка извлечь за стержень вырезанную стенку.

· В патрубок немедленно вдвинуть муфту, конец которой вместе концом патрубка законопатить асбестовым шнуром.

· Надеть и подвальцевать конец муфты и патрубка и заварить его

· Место соединения очистить от шлака и проверить мыльной эмульсией, после чего узел присоединения заизолировать.

· С момента начала вырубки трубы работы необходимо выполнять только в противогазах. При диаметре присоединяемого газопровода до 200 мм работы выполняют 2 человека (сварщик и слесарь), при больших диаметрах количество рабочих увеличить.

· Телескопические узлы присоединения к газопроводам диаметром до 300 мм при давлении до 150 мм вод. ст. выполнять без какого-либо снижения давления.

· При этом способе присоединения газопровод должен подходить под прямым углом с разрывом около 0,5 м.

· Тавровое соединение наиболее безопасно и целесообразно выполнять при сниженном давлении.

Порядок выполнения следующий.

· К предварительно очищенному от изоляции магистральному газопроводу и к концу присоединяемого газопровода подогнать соединительный патрубок.

· В соединительном патрубке вырезать козырек.

· Патрубок (без козырька) вставить между магистральным и присоединяемым газопроводом и заварить.

· Через окно (вырезанный козырек) в соединительный патрубок вставить деревянную или другую диафрагму, обмазанную глиной. Эта диафрагма препятствует проникновению газа в присоединяемый газопровод и тем самым предотвращает образование взрывоопасной смеси.

· К вырезаемой стенке действующего газопровода приварить стержень.

· По внутреннему диаметру соединительного патрубка вырезать стенку трубы действующего газопровода. При этом для уменьшения пламени щель, образующуюся при резании, замазывают глиной или специальной замазкой.

· После остывания из патрубка удалить диафрагму, а также вырезанную стенку трубы и немедленно установить козырек.

· Козырек с асбестовым листом плотно накладывают на свое место и временно закрепляют проволокой. Присоединяемый газопровод продувают от места врезки до конечного участка, козырек приваривают на свое место, а сварные швы проверяют обмыливанием при рабочем давлении газа, место присоединения изолируют, котлован засыпают землей.

· При врезке трубы (действующей) запрещается уменьшать диаметр вырезаемого отверстия.

· Перед вырезкой газового «окна» в действующем газопроводе для присоединения к нему другого газопровода последний должен закрываться заглушкой. Если во время вырезки «окна» в действующем газопроводе погаснет пламя резака или выходящего газа, прорезанное в газопроводе место необходимо замазать глиной. Работу можно возобновить после проветривания котлована.

· В процессе работы постоянно осуществлять контроль за давлением в действующем газопроводе по водяному манометру.

· Все эти работы выполняют в противогазах и спасательных поясах. При работе в противогазе следить, чтобы шланг не имел переломов, а открытый конец его расположен с наветреной стороны на расстоянии не менее 5 м. Воздухозаборные патрубки шланговых противогазов при работе должны быть закреплены.

· Веревку от спасательного пояса рабочего, находящегося в котловане, удерживает второй рабочий, находящийся на бровке котлована и ведущий за ним непрерывное наблюдение.

Читать еще: Какой угол у правильного пятиугольника?

· Запрещается пользоваться открытым огнем в границах ведения газоопасных работ.

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Тавровая врезка в газопровод что это такое?

Группа: Участники форума
Сообщений: 1481
Регистрация: 18.1.2008
Из: Неважнобург
Пользователь №: 14594

Проще? Ну и как вы разрежете существующий газопровод и подгоните тройник? Ну-ну. И потом вдруг при контроле стыков такого тройника — дефект обнаружите. И если газопровод высокого давления (от 0,3 МПа и выше) — это на сколько времени нужно «обезгазить» потребителей. особенно — зимой. Котельные — понятное дело , перейдут на резервный вид топлива, а жильё?. И в полости существующего газопровода вы не удалите весь газ, факел при врезке будет всё-равно.
В сериях нет равнозначных тавровых врезок — не потому, что вырезается труба-носитель. Вырез и исход газа здесь не причем. Как мне объяснили разработчики серии 5.905-25.05, возможен частичный непровар такого соединения при равнозначных диаметрах и Ростехнадзор такое не согласовывает. Эксплутационная служба горгаза делает врезки равнозначных диаметров тавровым способом — по какой-то уж засекреченной инструкции — не знаю. Вот так.

Группа: Участники форума
Сообщений: 1014
Регистрация: 12.1.2008
Из: Київ
Пользователь №: 14385

Группа: New
Сообщений: 17
Регистрация: 10.1.2007
Пользователь №: 5472

Группа: Участники форума
Сообщений: 311
Регистрация: 6.2.2008
Из: РФ
Пользователь №: 15232

Группа: Участники форума
Сообщений: 601
Регистрация: 9.7.2008
Пользователь №: 20485

Согласно ПБ:
10.33. Способы присоединения вновь построенных газопроводов к действующим определяются газораспределительной организацией в соответствии с действующими нормами.

Это относиться к газоопасным работам и нормы допускают Присоединение газопроводов без снижения давления, и со снижением и контролем давления, но попробуй взять ответственность и загнать сварщиков, все-таки надежнее и безопаснее с отключением и полной продувкой.

Группа: Участники форума
Сообщений: 1481
Регистрация: 18.1.2008
Из: Неважнобург
Пользователь №: 14594

Группа: Участники форума
Сообщений: 20
Регистрация: 11.11.2007
Из: МО
Пользователь №: 12776

Возможна врезка «штанами»
Например — если нам надо врезаться в распределительный газопрорвод Ду200 и проложить проектируемый Ду200 без заужения на врезке. Получается делаем 2 врезки и подпитываем соткой проектируемую двухсотку
|
|—————Ду100—————————-
|. |
| . |
|—————ПереходДу100хДу200——————Ду200————-
|
|
д
У
200
|
|

Сообщение отредактировал iopterst — 14.10.2008, 22:18

Группа: Участники форума
Сообщений: 1481
Регистрация: 18.1.2008
Из: Неважнобург
Пользователь №: 14594

Группа: Участники форума
Сообщений: 20
Регистрация: 11.11.2007
Из: МО
Пользователь №: 12776

Группа: Участники форума
Сообщений: 192
Регистрация: 22.6.2007
Пользователь №: 9638

Советую всем не заморачиваться на счет «штанов» и других придуманных вами способов врезок. Понятно, что для согласования нужно, но принимают проекты чаще всего люди, которые врезку видели в учебнике, какую-нибудь «телескопическую». Часто то, что начерчено в проекте по способу врезки-вызывает смех у бригады врезчиков.

P.S. кого интересуют способы врезок на различных газопроводах, пишите в личку, расскажу — 4 года этим занимался.

Группа: Участники форума
Сообщений: 69
Регистрация: 21.11.2007
Из: ТО
Пользователь №: 13083

Ни каких в ЛИЧКУ. Все на форум чтоб читать можно было всем.

Вообщем скажу след. Откройте ВСН I-84 почитайте про тройники и тройниковые соединения на газопроводах. Также там найдете табличку которая содержит данные какие соед называюся тройниками а которые тройниковыми соед. Что можно делать только в заводских условиях, а что и на площадке. Примерно одинаковые диаметры, это тройники .. если в 1200 врезаемся 57 то — ТС. Также есть чертежи и развертки этих соединений, как их выполнять и технические требования в зависимости от некоторых параметров.

Читал что типа нельзя сделать врезку под давлением. хм.. ходите на выставки. Кстати могу выложить куда нить фильм как это делается. только весит больше 200 метров. Вообщем скажу так. приваривается без огневым способом труба. на нее фланец. к фланцу присоед задвижка. на задвижку к фланцу устройство бурения ( стоит порядка лимона) которе имеет насадки и высверливает в газопроводе отверстие нужного диаметра( диаметра патрубка). так делается тройникое соединение

если нужно вставить тройник, замень участок . то делается два таких патрубка. потом через этот аппарат вводится подушка в газопровод и надувается да давления выше чем в газопроводе. Получилось две подушки. Дальше вводится отсасывающая трубка и без убытка окруж среде отсасывается ваш газ, нефть. В итоге получаем участок, в котором нет газа. который можно спокойно вырезать и вставить тройник.

Кстати этот документ в интернете только за деньги видел. Есть в печатном варианте. Сканировать времени нет и выложить, так что если надо чего из него пишите или звоните. можно по скайпу созвонится.

Сообщение отредактировал styud — 21.11.2008, 8:15

Группа: Участники форума
Сообщений: 192
Регистрация: 22.6.2007
Пользователь №: 9638

Ни каких в ЛИЧКУ. Все на форум чтоб читать можно было всем.

Да я просто форум не хочу засорять, пока никто в личку никто не писал — значит никому не нужно. А про врезки под давлением. я их не на выставках видал
Про «подушки», кто то их «шаром» называет, так их только до определенного давления можно использовать, или если задвижки «не держат». Кстати много врезок в книге «Справочник слесаря газового хозяйства» так называется по-моему.

Сообщение отредактировал molibden1980 — 21.11.2008, 10:59

Как происходит и сколько стоит врезка в газопровод

Что такое врезка в газопровод под давлением

Врезкой называется присоединение трубы к газопроводу под давлением. Технологии позволяют делать врезки даже в магистральные газопроводы без прекращения перекачки газа.
Условия для врезки в газопровод:

рабочее давление газа в трубе должно быть 20–80 мм. вод. ст.;
врезку в трубу высокого давления можно делать только после снижения давления до допустимого;
при невозможности снизить давление нужно использовать специальное оборудование;
без снижения давления врезки в трубопроводы выполняют только организации со специальными разрешениями;
газосварка и резка металла может вестись при производстве врезки при давлении газа в трубе 40-150 кг/см2.

Врезка в газовую трубу может быть:

Холодной. Трубопровод при такой врезке работает в обычном режиме, т. е. объем и давление газа не меняются. Технологию обычно применяют для подключения к магистральным газопроводам новых пользователей.
Сварной. Традиционная сварка на газопроводах под давлением. Этот вид работ требует высокой квалификации и специального допуска.

Подсоединение системы к газопроводной магистрали

Для врезки в общую магистраль нужно будет осуществить такие мероприятия:

Очистить место соединения от мусора, ржавчины или краски.
Выполнить разметку, пометить место врезки.
Сделать отверстия, которых будет два – в случае таврового способа, и одно – при катушечном.
Закрыть щели глиной. Обработку нужно начинать в момент начала рассекания поверхности. Это позволит сократить риск возгорания газа. Сделанные отверстия сразу же закройте заглушкой из глины и асбеста, по окончании работ охладите поверхности.
Произвести монтаж отключающего устройства после окончательного охлаждения металла. Для этого вытащите заглушку и извлеките часть отрезанной трубы. После этого вставьте в получившуюся щель отключающее приспособление – оно похоже на торбочки из вязкой глины и нескольких резиновых и деревянных дисков. В случае применения таврового метода щелей будет две.
Теперь нужно смонтировать патрубок, через который подключается газовая труба с магистралью. Но сначала проверьте соответствие диаметров. Если ничего корректировать не нужно, то сделайте отверстие и смонтируйте патрубок, после чего заварите стыки и закройте установленную на патрубке задвижку.
Закрываем отверстия и привариваем новую трубу. Для начала избавьтесь от всех остатков металла, образовавшихся в процессе создания главной щели. После этого соедините трубу с патрубком, произведите обработку глиной и заварите. Качество сварного шва проверяют мыльным раствором.

Читать еще: Как правильно наточить диск на циркулярку?

Стоит отметить, что сварные швы и их типы имеют строгие обозначения, и соответствую ГОСТам. В связи с этим осуществлять работы нужно лишь учитывая все требования и нормы, которые соответствуют характеристикам нашего газопровода.

Если утечки не были обнаружены, то можно переходить к финишным работам – то есть засыпке траншеи. Невзирая на то, что работы могут показаться очень простыми, проводить их нужно также соблюдая нормативные документы.

Как правило, в таких документах указана следующая информация:

Вокруг врезного узла, трубы и крана засыпают мягкий грунт толщиной не более 20 см с последующим уплотнением.
В самом конце засыпки грунта в траншею нельзя допускать наезд тяжелой техники на трубы, врезные узлы и шаровый кран.

По завершении строительных работ потребуется подписать договор с местной газовой службой для начала поставки голубого топлива. Кроме того, газовая служба обязана будет осуществлять техническое и аварийно-диспетчерское обслуживание. Эта же организация будет заниматься приемом готовой газопроводной системы. После работ по запуску и настройке обязательно нужно составить акт, а также опломбировать систему газового контроля.

Как происходит врезка в пластиковые газопроводы под давлением

Для таких врезок используют фасонные детали и фитинги заводского производства. Как правило, применяются фитинги из металла с раструбным соединением, которое проклеивается после монтажа специальными клеевыми композициями. Клеевой шов должен быть герметичным, а стальная вставка обработана от коррозии. Врезка делается стальными вставками, расположенными перпендикулярно газопроводу. Длина металлической вставки 70-100 см. Она разогревается до 60 градусов и на нее насаживают пластиковую трубу. Метод используется для врезок в трубы высокого и среднего давления.

Выводы и полезное видео по теме

На видео разобраны три способа герметизации стандартных резьбовых соединений:

Получив представление о материалах, из которых делаются трубы для газопровода, видах соединений и методах герметизации, становится понятно, что все работы лучше поручать профессионалам. Опытный мастер сможет выбрать оптимальный способ стыковки, подходящий герметик, грамотно проверить целостность соединения.

Если у вас есть опыт герметизации соединений, вы в курсе новинок рынка герметизирующих составов, пишите. Наш сайт посещают и новички, и те, кому есть чем поделиться. Обменивайтесь опытом, знаниями, задавайте вопросы. Форма ниже позволяет сопроводить комментарий фотографиями, схемами, набросками.

Как происходит врезка в стальные газопроводы под давлением

Стальные газопроводы остаются наиболее распространенными, а сварка при врезке ‑ главным видом соединения. Из всех типов чаще других применяется тавровая врезка в газопровод. Без снижения давления в газовой трубе врезка делается через задвижку или с использованием специального устройства ПГВМ. Первый способ неудобен, в частности, из-за необходимости устройства колодцев. Устройство ПГВМ в стенках труб диаметрами от 186 до 529 мм позволяет прорезать отверстия 80 и 140 мм, делая врезки через предварительно приваренный патрубок. Метод с применением ПГВМ более технологичный, удобный и надежный.

Технические характеристики

Бесперебойные поставки газа в дома потребителей напрямую зависят от пропускной способности газовых труб. В этой связи расчет данного параметра производится особенно тщательно. Причем этот процесс является обязательным вне зависимости от материала используемых изделий – полимеры или сталь.

Чтобы определить максимальную пропускную способность каждой конкретной трубы, используется такая формула:

Qмакс = 196,386 Т×(P/Z)×(Ду/2),

где P — значение постоянного рабочего давления в газовой трубе, увеличенное на 0,1 МПа; Ду – размер условного прохода трубы; Т – показатель температуры проходящего по трубе газа в градусах по Кельвину; Z – коэффициент сжатия.

Исходя из формулы, можно сделать вывод, что чем выше температура транспортируемого по трубам газа, тем большей должна быть их пропускная способность, чтобы не допустить утечек, утраты герметичности или даже взрывов.

Хотя в профессиональной деятельности мастера часто пользуются более сложными формулами для расчетов пропускной способности, все же приведенного способа вычислений более чем достаточно для самостоятельного подбора труб нужного диаметра.

Тем не менее, чтобы облегчить себе задачу, можно взять уже готовые данные из специальной таблицы, где указана пропускная способность труб в зависимости от давления газа в системе.

Ответственность за незаконную врезку в газопровод

Несмотря на серьезную статистику наказаний за несанкционированные врезки в газопроводы, число случаев этого вида нарушений не уменьшается. Наказание за это правонарушение зависит от различного рода обстоятельств, которые учитываются при расследовании каждого отдельного случая. Например, если нарушение выявлено сразу после незаконной врезки в трубу, к нарушителям может быть применено административное наказание за по ст. 7.19 КоАП РФ. В этом случае нарушителей ждет административный штраф в размере от 1000 до 3500 рублей. При этом нарушитель должен погасить задолженность перед поставщиком газа и возместить затраты на восстановление трубопроводов и другого оборудования.

Если врезки в газопроводы были неоднократными, нарушитель уклонялся от оплаты отобранного газа, его действия расцениваются как преступление согласно п. «б» ч. 3 ст. 158 УК РФ «Кража при открытом доступе». Эта статья предусматривает штраф от 100 до 500 тысяч рублей или заключение на срок от 2 до 6 лет.

Врезка газопровода в действующий газопровод

Заявление.
Карта партнера и копии учредительных документов для юридического лица(Устав, свидетельство о внесении предприятия в ЕГРЮЛ; свидетельство о постановке на налоговый учет, документы, подтверждающие полномочия лица на подписание договора, доверенность, в случае представления интересов и др.) (п.п.18,19 ПОСТАНОВЛЕНИЯ Правительства РФ от 14 мая 2013 г. N 410).
Копия основного документа удостоверяющего личность для физического лица (паспорт гражданина РФ, удостоверение личности военнослужащего, временное удостоверение личности и т.д.) (п.п. 18,19 ПОСТАНОВЛЕНИЯ Правительства РФ от 14 мая 2013 г. N 410).
Копия документа, подтверждающего право собственности или иное предусмотренное законом основание на земельный участок, объект капитального строительства (свидетельство о праве собственности, договор аренды и т.п.).
Копия разрешения собственника на врезку (ст. 209 ГК РФ). Использование не принадлежащего лицу имущества, в том числе путем размещения на нем каких-либо объектов, возможно только с разрешения собственника данного имущества. (ст. 304,305 Гражданского кодекса РФ);
Копия акта приемки законченного строительством объекта газораспределительной сети (газопровода, газового оборудования).

Для межпоселковых и распределительных газопроводов, дополнительно предоставить разрешение на ввод объекта в эксплуатацию, выданное администрацией муниципального образования (в случае, если разрешение на строительство не требуется, то разрешение на ввод не предоставляется). (Постановление Правительства РФ от 29.10.2010 N 870 (ред. от 23.06.2011) «Об утверждении технического регламента о безопасности сетей газораспределения и газопотребления», п.95; ГОСТ Р 54983-2012 п. 5.6.1).

Проектная и исполнительно-техническая документация (без замечаний МГП, филиала ООО «Газпром газораспределение Волгоград», АО «Волгоградгоргаз»). (ГОСТ Р 54983-2012 п. 5.6.1; Постановление Правительства РФ от 29.10.2010 N 870 (ред. от 23.06.2011) «Об утверждении технического регламента о безопасности сетей газораспределения и газопотребления», п.95).

Копия заключения о соответствии построенного, реконструируемого объекта капитального строительства требованиям технических регламентов (норм и правил), и иных нормативных правовых актов и проектной документации, в случае наличия разрешения на строительство и государственной или негосударственной экспертизы проектной документации (орган выдавший документ — Инспекция государственного строительного надзора Волгоградской области).

Копия договора на эксплуатацию объекта газораспределительной сети. (ГОСТ Р 54983-2012 п. 4.3).

Копия договора на оказание услуг по техническому обслуживанию и текущему ремонту и АДО (АСО) объектов систем газораспределения и газопотребления. (ГОСТ Р 54983-2012 п. 4.3).

Копия договора о техническом обслуживании и ремонте ВД и (или) ВКГО.

Какие бывают врезки

Чтобы подсоединить новую трубу в дом, нужно знать, каким способом объединить новую сеть с уже работающей.

Врезка требует точных движений и правильного оборудования, поэтому осуществлять весь процесс можно, воспользовавшись следующими технологиями:

Без сварки или холодная врезка. При этом способе объект остается работать на прежнем уровне, то есть без существенных изменений в конструкциях и давлении. Используя способ без сварки, газовщики подключают к сетям новых пользователей. Технология проведения таких работ достаточно проста, поэтому и популярна среди рабочих. Посмотреть краткое руководство можно на видео из сети.

Сварка. Такой способ для проведения газа в дом считается традиционным. Новая газовая труба врезается в работающую сеть посредством ее сваривания. Этот метод опасен, но надежен, поэтому проводить его можно только специалистам при наличии разрешения.

Врезка осуществляется катушечным и тавровым способом. Катушечный способ – новая труба подсоединяется к торцу работающей системы, а тавровый – врезка осуществляется с пересечением осей сети. Визуализировать различия между этими методиками можно по фото из Интернета.

Врезка тавровая в газопровод

Врезка в газопровод тавровая УГ 23.00-05 СБ с.5.905-25.05

Врезка в газопровод тавровая УГ 23.00-05 СБ с.5.905-25.05

Изготавливаем и поставляем Врезка в газопровод тавровая УГ 23.00-05 СБ с.5.905-25.05 Врезка в газопровод тавровая УГ 23.00-04 СБ с.5.905-25.05 5.905-25-05 УГ 23.00 Врезка в газопровод тавровая УГ 23.00-07 Серия 5.905-25.01 Усиленная врезка трубопровода УВ 200-250-1,6-01 Чертеж ИНП 39. 00. 000 ТП Усиленная врезка трубопровода Ру 1,6МПа УВ 300-200-1, 6-01 Чертеж ИНП 39.00.000 ТП Усиленная врезка трубопровода УВ 150-200-2,5-01 Чертеж ИНП 39. 00. 000 ТП Усиленная врезка трубопровода на Ру 2, 5МПа УВ 200-250-2, 5-01 Чертеж ИНП 39.00.000 ТП С уважением,ведущий менеджер ЗАО ГК “Русское Снабжение” Храмцов Анатолий Сергеевич доб.30904 Звоните в любое для Вас удобное время, надеюсь на долгосрочное, плодотворное сотрудничество! Сделаю скидку! Организую доставку.

Читать еще: Как правильно работать с заклёпочником?

Город: Екатеринбург

Организация/контактное лицо: ЗАО ГК “Русское Снабжение”

Объявления продать купить Резка металла в регионе “Москва”

ПОКУПАТЕЛЯМ

Вы находитесь на доске объявлений по позиции Резка металла в информационном центре металлоторгующих организаций РФ на Едином металлургическом портале METAL100.RU.

Для того чтобы получить полную информацию по запросу Врезка в газопровод тавровая УГ 23.00-05 СБ с.5.905-25.05 Екатеринбург вы можете обратиться к нашим сервисам:

Перейдите по ссылке Резка металла выберете необходимый Вам размер, и перед вами раскроется прайс-листы поставщиков в регионе Москва по состоянию на 19.07.2018. Обновление информации происходит ежедневно.
Отправите заявку по запросу “Врезка в газопровод тавровая УГ 23.00-05 СБ с.5.905-25.05 Екатеринбург”, Система автоматически разошлёт всем поставщикам выбранного Вами региона. В течении 5-ти минут Вы получите несколько предложений от поставщиков металлопроката.

Не покупайте дорого, узнайте реальную цену через систему METAL100.RU

ПОСТАВЩИКАМ

Для авторизации в качестве поставщика металлопроката, мы предлагаем Вам разместить на нашем портале Ваш прайс-лист.

После размещения прайс-листа Вам будет открыт полный доступ к Заявкам покупателей.

Вы будете получать прямые звонки покупателей в Ваш офис и переходы на Ваш сайт со страниц портала METAL100.RU

Переход покупателя на Ваш сайт высоко конверсионный, так как посетитель уже выбрал необходимый ему размер металлопроката, узнал Вашу цену и перешёл на Ваш сайт, чтобы совершить покупку.

Пример размещения прайс-листа поставщиков – Резка металла

– адрес вашего сайта (если имеется);

Как подключится к действующему газопроводу?

Если все работы проводятся внутри организации, имеющей соответствующие допуски и разрешение, то требуется проведение лишь технической части работ, а если таковых разрешений нет, например, для подключения частного дома к системе газоснабжения, то в первую очередь нужно обращаться в соответствующие инстанции.

В случаях, если проверяющими органами будет обнаружена незаконная врезка в газопровод, за этим следуют серьезные штрафные санкции. Лицу, ответственному за данное действие, придется оплачивать в полной мере стоимость всего объема израсходованного газа и работы по демонтажу незаконного подключения. В некоторых случаях такая врезка может быть квалифицирована и как уголовное преступление, то есть как кража и причинение имущественного ущерба.

Незаконная врезка и ее последствия

Чаще всего незаконная врезка осуществляется физическими лицами, отключенными от газопровода за неуплату, либо желающими подключить дом, гараж или какую-либо хозяйственную постройку без согласования проекта и оплаты, как самого подключения, так и последующего использования газа. В зависимости от того, насколько сильный был причинен ущерб газопроводу при осуществлении врезки, количества использованного газа, а также согласия либо не согласия виновного лица решить этот вопрос мирным путем и оплатить все положенные штрафы, может быть применена административная или уголовная ответственность.

В случае причинения особо крупного ущерба и нежелании его возмещать, а также при выявлении факта, что подобные врезки осуществляются уже не в первый раз, к виновному лицу могут быть применены статьи УК РФ 158 (Кража при открытом доступе) и 165 (Причинения ущерба путем обмана). Поэтому лучше не рисковать и получить все необходимые разрешения и заключить соответствующий договор.

Незаконная врезка почти всегда проводится с нарушением технологических норм, что может привести к серьезным авариям и пожарам.

Виды газопроводов и способы врезки

Газопровод – это сооружение, прямое предназначение которого – транспортировка газа при помощи трубопровода. В зависимости от назначения газопровода, природный газ может подаваться под разным избыточным давлением. Так, к примеру, магистральные (передающие газ на дальние расстояния) трубопроводы бывают только высокого давления, а распределительные (доставляющие газ к конечному потребителю): низкого, среднего и высокого давления.

Врезка в газопровод под давлением без остановки транспортировки газа по основной магистрали может использоваться как при ремонте трубопровода, так и при подключении отдельных потребителей. Трубопровод при этом работает без перерывов, а давление и объем подачи не снижается. Такой метод называют еще холодной врезкой. Кроме этого, существует и более «традиционный» метод – сварка труб, который считается очень трудоемкий и требует высокой квалификации и специального доступа сварщика.

Современные технологии позволяют осуществлять врезку в газопровод без сброса давления, но сам процесс может отличаться в зависимости от материала труб, которые могут быть пластиковыми или металлическими. Пластиковые газопроводы постепенно набирают популярность из-за высоких эксплуатационных качеств и возможностью прокладки в самых неблагоприятных условиях.

Врезка в пластиковый газопровод под давлением

Для создания отводов и других элементов врезки в готовую систему, желательно использовать фасонные детали, или фитинги, заводского производства соответствующие ГОСТу, чтобы снизить риск возникновения аварийных ситуаций в будущем. В основном для врезки в пластиковые трубы применяются металлические фитинги путем раструбного соединения, которое после завершения монтажа проклеивается специальными составами.

Клеевой шов должен иметь максимальную плотность и быть полностью герметичным, чтобы через него не просачивалась влага. Сама же стальная вставка должна быть обработана составами, защищающими от ржавчины, так как попадание влаги и коррозийные процессы могут привести к появлению каверн и отслоению винипласта в области соединения.

Непосредственно врезка осуществляется путем создания вставок из стальных сплавов перпендикулярно к газовой трубе. Каждая вставка должна иметь длину от 70 до 100 см и наращиваться пластиковыми трубами путем раструбно-контактного соединения. Такой способ подразумевает, что на разогретую до температуры в районе 60 °С стальную вставку с усилием насаживается пластиковая труба. Применяется данный метод для создания отводов от газопроводов с низким давлением, а для средних перед наращиванием стальной вставки требуется нанести на место будущего соединения порошковый полиэтилен для более плотного сцепления двух видов материала.

Врезка в газопровод из металлических труб

Несмотря на развитие технологий пластиковых трубопроводов, наиболее распространенным вариантом все же остается газопровод из стальных труб.

При монтаже магистральных и распределительных газопроводов сварка является еще одним основным видом соединения. Трубопроводы, давление которых составляет более 70 кПа, свариваются при соблюдении строгих правил, выдвигаемых Госгортехнадзором. К этим работам допускаются только те сварщики, которые прошли соответствующую подготовку и имеют разрешение.

Сварка труб и ее технология также во многом зависит от материала свариваемого сооружения, но все они свариваются в основном встык. Сварные соединение и типы швов строго обозначены ГОСТом и должны выполняться только в соответствии с этими требованиями. Данные стандарты предусматривают не только тип шва, но и его размер и расположение деталей под разных углом.

В соответствии с этим определятся и типы сварных швов:

Особое внимание уделяется угловой и тавровой (Т-образной) врезке, так как здесь очень важно избежать непровара швов и подрезов.

Перед сваркой газопроводные трубы должны быть подготовлены тщательным образом: очищены от ржавчины и грязи, окислов и масла. Сам вид сварки для газопровода не имеет значение, поэтому используют как дуговую, так и лазерную сварку.

Без сброса давления в магистральной трубе врезку в металлический газопровод можно реализовать через задвижку или с применением специального устройства, которое называется ПГВМ.

Если используется вариант с задвижкой, то в этом случае к магистральной трубе приваривается муфта и патрубок с фланцем, к которому и присоединяется задвижка с камерой. Отверстие в трубе вырезается чашечной фрезой через муфту, после чего вырезанный фрагмент, как и саму штангу с фрезой вынимается через камеру и задвижка закрывается. После этого к фланцу, расположенному на задвижке, можно подсоединять отвод. Из недостатков такого способа можно выделить необходимость установки колодцев, а также неудобное расположение задвижки к основной трубе, что делает эксплуатацию менее удобной.

Второй способ, это использование ПГВМ, специального устройства, которое разработано для осуществления врезки в действующие газопроводы без сброса давления, имеющих диаметр трубы от 186 до 529 мм. Данное устройство осуществляет врезку путем создания отверстий 80 и 140 мм в стенке газовой трубы. Первым делом к газовой трубе приваривается патрубок, который должен иметь диаметр равный диаметру подсоединяемого отвода, внутри которого приваривается втулке к стенке трубы. Во втулку ввинчивается шпилька, шток с фрезой и заливается машинное масло так, чтобы оно превышало уровень трубы на 3 мм.

На фланец соединения устанавливается устройство ПГВМ с приводом для фрезы, которой прорезается отверстие в трубе необходимого размера. После чего вырезанный фрагмент извлекается, снимается привод, шток и фреза, вместо которых устанавливается резьбовая пробка и вся система возвращается на место. Затем открывается газ, пробка заворачивается в патрубок, устройство ПГВМ снимается и резьбовая пробка обваривается по периметру. По завершению работы при помощи мыльной эмульсии проверяется качество сварных швов, а сам газопровод и врезка надежно изолируются.

Врезка в газопровод, как и любые работы, связанные с газовыми магистралями, требует строжайшего соблюдения техники безопасности. Врезка должна производиться только квалифицированными специалистами с допусками к данному виду работ.

голоса

Рейтинг статьи
