Как правильно работать с заклёпочником?

Заклепочник ручной: устройство инструмента, принцип работы, правила использования

Заклепочник можно назвать мастером сращивания различных заготовок. Для использования в домашнем хозяйстве подойдет именно ручной инструмент. В статье можно ознакомиться с тем, как работает устройство и как им правильно пользоваться.

По какому принципу работает заклепочник ручной

Клепание всегда было сложным и трудоемким процессом с массой недостатков и различных нюансов. Не всегда можно было во время работы подступиться к обеим сторонам сращиваемых деталей, да и физическую нагрузку нужно было прикладывать немалую. О выполнении процесса в домашних условиях не было и речи.
После того как появился заклепочник ручной, имеющий компактные размеры, стало возможным надежное соединение деталей без особых физических нагрузок. Помимо этого, в устройстве инструмента нет ничего сложного и разобраться с принципом его работы может любой желающий.

Внимание! Такого рода заклепочник обеспечивает беспроблемный доступ к обеим рабочим сторонам одновременно. Дополнительная поддержка при выполнении работы не требуется.

Единственная манипуляция, которую потребуется выполнить мастеру – проделывание отверстия для входа клепки. После этого она очень быстро закрепляется инструментом. С помощью заклепочника крепят большинство известных кровельных материалов (например профилированный лист), а также производят фиксацию уголков, труб и т.д.

Соединения, выполненные с помощью заклепок очень надежны. Они отличаются высокой виброустойчивостью. В отличии от сварки такой крепеж никогда не лопнет внезапно. Если сравнивать заклепку с винтовым соединением, то она намного выигрывает в цене. Ведь по сути – это просто небольшой кусок мягкой проволоки.

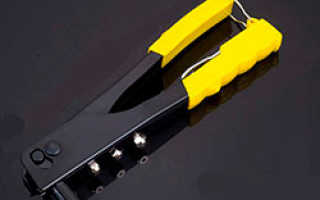

Как устроен заклепочник ручной

Состоит заклепочник из следующих деталей:

1. Головки, которая надевается на сердечник заклепки.
2. Корпуса, являющегося станиной для упора и нижней рукояткой одновременно.
3. Верхней рукоятки. Эта часть инструмента опирается на корпус при помощи оси и выполняет функцию силового рычага.
4. Рабочая втулка после сжатия рукояток сжимает цанговые кулачки. В результате их совместной работы стержень заклепки крепко фиксируется.
5. Далее, с помощью тех же цанговых кулачков, стержень вытягивается из втулки. Образуется расклепанное кольцо.
6. В то время как мастер разжимает рукоятки, конусная втулка разжимает цанговый механизм и он переходит в исходное положение.
7. Упором для пружины является крышка. При необходимости осмотра кулачков заклепочник разбирают и ее снимают.
8. В корпусе есть место для сменных головок. Их подбирают в зависимости от диаметра заклепки.

Если рассматривать в общем, то заклепочник представляет собой пистолет, оснащенный двумя механизмами:

• пружинным;
• рычажным.

Первый втягивает клепку внутрь, где она расплющивается с помощью рычажной системы. В результате детали накрепко соединяются между собой.

Каждый заклепочник имеет несколько насадок разного диаметра. Это позволяет пускать в дело элементы крепежа разной длины.

Как правильно работать с заклепочником и как подобрать расходные материалы

Работают с заклепочником так:

1. Детали, которые требуют соединения, прикладывают друг к другу и надежно (иногда с помощью магнита) фиксируют.
2. Проделывают отверстие. Его диаметр должен быть на пару мм больше размеров заклепки.
3. В получившееся отверстие вставляют расходник.
4. На заклепочник накручивают головку, по диаметру соответствующую стержню.
5. Насаживают инструмент до самого бортика и сжимают рукоятки. Если с первого раза стержень не оторвался, сжатие повторяют. Иногда требуется сделать несколько подходов.

Металл для втулки заклепок подбирают в зависимости от того, из какого материала изготовлены нуждающиеся в крепеже детали. Обычно это мягкие виды: медь или алюминий. Они легко деформируются и не подвергаются коррозии. Вытяжной стержень изготавливают из стали.

Работа с заклепочником

Размер клепок для инструмента должен соответствовать толщине материала. Для прочности подбирают минимально возможный диаметр. К тому же, выбирая в магазине заклепочник, обязательно проверяют соответствие набора головок диаметру клепок.

Совет. Не стоит соединять детали клепками большого диаметра. Это снижает прочность заготовки и придает конечному продукту неэстетичный вид.

Слишком длинное тело заклепки снижает прочность соединения. Опытным путем доказано, что лучше всего подходит длина на 1-1,5 см больше диаметра. Так заклепочник выполняет прочное и красивое соединение. Общая же длина тела заклепки может быть абсолютно разной. Ведь иногда нужно соединить достаточно толстые заготовки. Размеры сердечника особо не влияют на процесс. Главное здесь – его совместимость с головками.

Ручной или вытяжной заклепочник – очень удобный и универсальный инструмент. С его помощью можно быстро и прочно соединить детали в домашних условиях без помощи профессионалов.

Работа заклепочника: видео

Как пользоваться заклепочником: виды инструментов для клепания заклепок

В промышленности одной из основных операций является соединение элементов конструкций и деталей.

Одним из способов является соединение с помощью заклепок. Он используется, когда нет возможности выполнить сварку элементов конструкций, и имеет много преимуществ перед ней. Для выполнения такой технологии существует специальный инструмент для клепания заклепок.

Что такое заклепочник и его виды

Заклепочником называют специальный инструмент (клещи), работающий по принципу пистолета, который предназначен для соединения элементов конструкций и их отдельных деталей, когда их толщина при соединении не превышает 10 мм.

В основном с помощью такого механического пистолета фиксируют детали с внутренней стороны. Ручной заклепочник представляет рычажный инструмент в виде пистолета, состоящего из 2 частей:

• пружинного механизма, предназначенного для втягивания заклепки внутрь;
• рычажной системы, служащей для создания усилия.

Сегодня в продаже есть два типа заклепочных инструментов: резьбовые и вытяжные.

Ручной клепальник вытяжного типа работает на основе использования тягового усилия для фиксации заклепки. Под действием усилия рычага стержень заклепки втягивается в ее трубчатую часть и распирает ее головкой стержня. С внешней стороны шляпка заклепки также расплющивается и создает прочное фиксирование деталей.

Принцип работы ручного заклепочника резьбового типа такой же, только втягивание шарика в рабочей части происходит не за счет усилия, а путем вращения резьбы в трубчатой части заклепки. То есть в нем использован способ фиксации головки с помощью закручивания рукоятки. Этот способ применяется не часто и в основном необходим для фиксации деталей, имеющих небольшую толщину.

В комплекте с пистолетом обычно продаются насадки разного диаметра и хвостовой длины.

Смотрите видео-обзор резьбового заклепочника:

Виды привода заклепочников и их стоимость

По виду устройства привода заклёпочники подразделяют на:

• пневматические;
• механические (ручные);
• электрические;
• аккумуляторные;
• пневмогидравлические.

Наиболее востребованными в быту являются устройства с механическим способом привода. Такие инструменты имеют две модификации исполнения. Одна предусматривает работу с помощью одной руки, а другая – при мощи использования двух рук.

К «одноруким» устройствам относят также модель инструмента под названием «гармошка».

Стоимость заклепочников зависит от производителя, способа соединения, модели, а также устройства привода. Раскрученные марки инструментов стоят дороже изделий неизвестных производителей.

Также пневматические, электрические, пневмогидравлические и аккумуляторные устройства стоят намного дороже ручных, т. к. имеют более сложную конструкцию. В основном они используются в промышленных масштабах.

Устройство заклепок вытяжного типа

Чтобы понять, как пользоваться ручным заклёпочником вытяжного типа, нужно знать устройство крепежных деталей, которыми служат заклепки, специально предназначенные для такого способа крепежа.

Такая заклепка представляет крепежное изделие, состоящее из двух элементов: полой цилиндрической трубки, имеющей на конце головку и металлического стержня. Полый цилиндр называют заклепочным телом (втулкой). Диаметр этого цилиндра обозначает размер заклепочного метиза.

Полое отверстие внутри цилиндра проходит через все тело, включая его головку. Металлический стержень представляет вид гвоздя с закругленной шляпкой. Он вставляется в цилиндрическое отверстие и втягивается до упора головки с помощью фиксатора.

Резьбовые заклепки, предназначенные для вытяжного ручного клепальника, внутри цилиндрического тела имеют резьбу. Стержень также имеет резьбовую нарезку и вставляется в цилиндр путем вкручивания.

Для создания прочного соединения внутрь чаще всего вкручивают болт или винт. Иногда такую заклепку называют вытяжной глухой. Она считается более прочной, чем просто вытяжная.

Заклепки для вытяжного соединения изготавливают из разных материалов. Для гильзы применяют стальные, алюминиевые или медные сплавы. Очень важно, чтобы материал гильзы не вызывал коррозии металла, из которого выполнены соединяемые детали. Это значит, что при соприкосновении они не должны образовывать пару катод – анод.

Стержень должен изготавливаться из стали, прочность которой намного превосходит прочность тела. Цилиндр заклепочного тела может иметь разные размеры диаметра и длины. Эти размеры являются главными характеристиками таких изделий. На них обращают внимание в первую очередь при выборе. Диаметр цилиндрического тела должен соответствовать отверстиям для крепежа.

Чтобы цилиндр входил в отверстие свободно, оно должно быть немного больше диаметра тела заклепки. Обычно погрешность составляет 0,1 – 0,2 мм. Длина тела должна состоять из общей толщины соединяемых частей и припуска на величину расклепки. К этому нужно предусмотреть припуск до 1 мм.

Этапы соединения при помощи заклепочника

Как пользоваться заклепочником, можно рассмотреть на примере выполнения ручного крепежа деталей. Процесс выполнения соединения должен выполняться с соблюдением следующего порядка:

• подготовка поверхностей;
• проведение разметки и сверление отверстий;
• монтаж крепежей.

Подготовка поверхностей включает их тщательное выравнивание, чтобы детали максимально притирались между собой.

Для того чтобы точно провести сверление отверстий без смещения, их нужно положить на ровную плоскость, лучше взять заготовку из дерева, и надежно на ней фиксируют. Затем делают разметку мест расположения отверстий. После этого с помощью дрели выполняют их просверливание, соблюдая максимальную точность расположения на всех соединяемых деталях.

Чтобы размер отверстия отвечал нужным параметрам, необходимо брать сверло диаметром чуть больше. Например, для получения отверстия диаметром 3,8 мм сверло должно иметь диаметр 4 мм.

После просверливания отверстий нужно «примерить» выбранные крепежные элементы. Головка заклепки должна плотно прилегать к поверхности вокруг кромки отверстия и полностью его закрывать.

Установка заклепок

Монтаж заклепок осуществляется так:

• цилиндрическое тело заклепки вставляется в просверленные отверстия соединяемых деталей;
• стержень, проходящий сквозь все тело, захватывается губами или клепальной головкой заклепочного инструмента у основания головки цилиндра;
• с помощью усилия стержень постепенно вытягивается сквозь тело заклепки, расширяя его своей шляпкой (головкой) и деформируя конец цилиндра. Таким путем формируется обратная широкая часть заклепки на внутренней поверхности соединенных деталей.
• Когда усилие заклепочника достигает определенного значения и соединение деталей будет достаточно прочным, остатки вытянутого стержня отламывают.

При работе с помощью ручного заклепочника, как правило, требуется выполнение нескольких нажиманий на рычаг для достижения нужного результата. После окончания процесса одна сторона соединения будет иметь головку тела заклепки, а другая – расплющенный конец цилиндра в виде лепестков.

Как пользоваться ручным заклёпочником правильно

Соединение металлических пластин деталей можно выполнить несколькими способами. В домашних условиях чаще всего требуется создание механической состыковки. Для этого применяют специальный инструмент – ручной заклёпочник. Как им пользоваться и какие комплектующие устройства для этого потребуются – можно узнать ниже.

Виды ручных заклёпочников

Этот инструмент предназначен для соединения двух и более плоских металлических элементов конструкции. Заклепка помещается в заранее просверленное отверстие и с помощью рабочей головки одна часть ее расплющивается, создавая неразъемную состыковку.

Прежде всего необходимо определиться с моделью инструмента. Он рассчитан для работы с различными толщинами металлов. Основным параметром является толщина материала и удобство выполнения работы. Для выбора оптимальной модели следует обращать внимание на устройство инструмента:

• модель. Для небольшого объема работ применяется одноручный инструмент. Если же требуется соединить толстые листы – приобретают двуручный;
• механизм для создания механического усилия. Работа с пружинными проще, но они рассчитаны на небольшой диаметр заклепок. Если же необходимо крепление деталей с большой толщиной – рекомендуется выбирать рычажные;
• функционал рабочей головки. Профессиональные заклёпочники имеют поворотную рабочую часть, сменные насадки для работы с различными толщинами заклепок;
• материал заклепок. Алюминиевые комплектующие применяются чаще всего. Их недостатком является мягкость и пластичность. В некоторых случаях потребуется установка стальных элементов.

Для небольшого объема работ приобретают заклепочник ручной эконом-класса. Однако в процессе эксплуатации остаток расходных материалов может застревать в рабочей головке, что приведет к ее поломке. Поэтому лучше всего сразу купить профессиональный инструмент, устройство которого сложнее и надежнее.

Некоторые модели заклёпочников комплектуются сборочным контейнером для обрезков. Это гарантирует, что они не попадут в конструкцию во время выполнения работ.

Правила эксплуатации заклёпочника

Лучше всего перед применением инструмента ознакомиться с инструкцией по эксплуатации от производителя и изучить устройство. В ней указываются не только рекомендованные диаметры заклепок, но и правила эксплуатации, которые дадут возможность пользоваться инструментом самостоятельно.

Длина заклепки должны быть на 2-3 мм больше, чем общая толщина детали. На практике используют комплектующие с большими размерами, чтобы обеспечить надежное соединение. Диаметр практически не влияет на качество. Для бытовых нужд чаще всего применяют модели от 3-х до 10-ти мм.

Порядок выполнения работ.

1. Подготовительный этап. Поверхности заготовок тщательно выравнивают, чтобы при состыковке они плотно прилегали друг к другу.
2. Сверление отверстий. Перед монтажом заклепки делают сквозное отверстие в заготовках. Его диаметр должен быть немного больше сечения соединительного стержня. Важно правильно рассчитать его месторасположение, чтобы не появилось смещение.
3. Монтаж в головку заклёпочника заклепки. Она должна зайти тонкой частью.
4. Установка заклепки в подготовленное отверстие. Ее тонкая часть должна выступать минимум на 2 мм.
5. Сжатие рукоятей инструмента. Именно на этом этапе формируется механическое соединение.

После этого на наружной части должна быть выпуклая шляпка. С внутренней стороны образуется небольшой шарик.

В случае застревания остатков заклёпки в головке рекомендуется несколько раз сжать рукояти. Если это не приведет к ее выпадению – удалить остатки заклепки придется вручную. Важно не повредить прижимные щеки. В противном случае при дальнейшей работе не будет обеспечена надежная фиксация расходного материала.

Большое значение имеет качество заклепок. Рекомендуется приобретать расходный материал от проверенного и надежного производителя.

В видеоматериале показан пример работы ручного заклёпочника:

Так же посмотрите на инструкции как пользоваться устройством на фото ниже. На них описан весь процесс работы и возможные дефекты при работе.

Как пользоваться ручным заклепочником?

Очень часто у домашнего мастера возникает потребность соединить между собой металлические заготовки, и в этом случае приобретает актуальность [заклепочник ручной], который позволяет выполнить прочное соединение быстро и при минимальных физических усилиях.

Следует отметить, что пользоваться этим устройством очень просто, да и цена на обыкновенную модель находится в разумных пределах.

Использовать его можно для различных типов металлов и в любом случае схема работы всегда остается одной и той же.

Конечно, при необходимости клепать можно и молотком, однако если необходимо поставить большое количество клепок, то на это уйдет не только много времени, но и силы.

Ручной заклепочник позволяет ускорить рабочий процесс в несколько раз, при этом усилия, которые придется потратить на выполнение необходимых операций, минимальные.

В настоящее время есть несколько различных типов ручных моделей заклепочников, каждая из которых имеет свой принцип работы, а также достоинства и недостатки.

Какой из заклепочников ручного типа лучше выбрать, каждый мастер решает сам, однако, при этом следует учитывать определенные нюансы.

Общее описание

Еще совсем недавно принцип, по которому производилось соединение при помощи заклепок, имело огромное количество недостатков и тонкостей, что исключало возможность его реализации в домашних условиях.

В первую очередь, клепание имело огромное количество самых разных сложностей в технологическом плане, кроме этого, соединение данного типа было весьма трудоемким.

Необходимо было прилагать большую физическую нагрузку, чтобы установить в нужном месте соответствующую заклепку.

Также не всегда можно было выполнить крепление с обеих сторон материала.

Эти и многие другие недостатки делали соединение при помощи заклепок, которое отличается достаточно высокой надежностью, не популярным.

Следует отметить, что в домашних условиях в те времена инструментом, предназначенным для клепания, пользоваться было не только неудобно, но и не безопасно.

Конечно, над этой проблемой постоянно работали инженеры из разных стран мира, и как следствие их работы на свет появился заклепочник ручного типа, который имеет компактные размеры, а самое главное, позволяет производить надежное соединение при минимальных физических усилиях.

Устройство такого инструмента ручного типа достаточно простое, кроме этого, использовать его для соответствующей работы очень просто.

Данный универсальный инструмент позволяет обеспечить доступ к соединению непосредственно к обеим сторонам одновременно, притом, что никакой дополнительной поддержки не требуется.

Единственное, что требуется при работе с заклепочником ручного типа, это просверлить в металлических заготовках отверстие под установку клепки, после чего останется только закрепить ее соответствующим инструментом.

Вся работа достаточно простая, а выполнить ее без проблем сможет каждый. Следует отметить и то, что цена такого универсального и удобного инструмента находится в пределах доступности.

Виды и типы инструмента

В настоящее время домашнему мастеру доступно несколько видов ручных заклепочников, а именно — вытяжной, а также резьбовой, цена которых не сильно отличается друг от друга.

Для того чтобы понять, какой из них лучше и какой следует приобрести — резьбовой или вытяжной, необходимо понять принцип действия каждого из них в отдельности.

Заклепочник вытяжной ручного типа осуществляет крепление заклепки за счет создания определенного тягового усилия.

В тех элементах, которые необходимо соединить между собой, выполняется сквозное отверстие определенного диаметра, после чего в самом устройстве фиксируется заклепка.

Далее заклепка аккуратно вставляется непосредственно в предварительно просверленное отверстие и тщательно распирается. Фиксация заклепки осуществляется за счет сжиманий и разжиманий рукоятки заклепочника.

Данное устройство имеет некоторые свои конструктивные особенности.

Так, в рабочем органе вытяжной заклепочник оснащен специальным шариком, который при придании инструменту усилия, начинает втягиваться в трубку самой заклепки, и за счет этого плотно распирает ее изнутри.

Соответственно, с лицевой стороны заклепка сплющивается и обеспечивает прочную фиксацию между собой соединяемых деталей.

Для бытовых целей можно также приобрести заклепочник резьбовых типов. Резьбовой заклепочник имеет практически аналогичный принцип работы.

Единственное различие заключается в том, что при использовании резьбовых заклепочников, шарик в рабочем органе втягивается внутрь заклепки за счет вращения нарезанной резьбы.

Данный тип соединений считается оптимальным для материалов с небольшой толщиной, на поверхности которых достаточно проблематично выполнить нарезание резьбы, однако требуется соединение резьбовых типов.

При использовании резьбовых заклепочников ручного типа появляется возможность при необходимости вкрутить в саму заклепку винт или болт.

Следует отметить, что наиболее часто в бытовых целях используется вытяжной заклепочник ручного типа, так как он более функционален и универсален, кроме этого, цена на него значительно ниже, чем на вышеописанный инструмент.

Разновидности приводов

Конечно, наиболее часто встречаются заклепочники именно ручного типа, однако есть устройства, оснащенные различными видами приводов.

Так, эти универсальные устройства по исполнению привода могут делиться на пневматические, пневмогидравлические, а также на механические.

Конечно, на устройства с различным приводом установлена своя цена. В бытовых целях, как правило, используют те модели, которые имеют привод механического типа, которые так же имеют свое условное деление.

Их принято различать на те, которые предназначены для работы одной рукой, а также для работы двумя руками.

Кроме этого, есть устройства под названием «гармошка», пользоваться которыми следует одной рукой.

Следует отметить и то, что цена на заклепочники может зависеть от фирмы производителя инструмента, соответственно, более известные бренды будут стоить несколько дороже, притом, что качество соединения будет аналогичным по сравнению с обычной моделью.

Те заклепочники, которые оснащены как пневматическим, так и пневмогидравлическим приводами, используются, как правило, на промышленных предприятиях и имеют более сложное устройство.

Ручные модели заклепочников в большинстве случаев продаются в комплекте со съемными головками, что дает возможность работать с заклепками самого разного размера.

Кроме этого, если в комплекте отсутствует головка с требуемым размером, то ее всегда можно приобрести в любом специализированном магазине.

Это больше относится к головкам с не совсем стандартными размерами, так как в комплекте, как правило, есть все необходимые габариты насадок.

Несмотря на достаточно большой ассортимент инструмента данного типа, специалисты рекомендуют выбрать для домашних целей вытяжной заклепочник, цена которого находится в пределах разумного.

Принцип крепежа

Наиболее часто в домашних условиях необходимо выполнить именно вытяжной крепеж. Данный элемент состоит из двух отдельных частей, а именно, гильзы и стрежня.

В некотором роде такая своеобразная конструкция по внешнему виду напоминает маленькую шпагу, в которой в качестве ручки выступает гильза.

Для того чтобы выполнить крепление по месту, гильзу следует вставить в отверстие, которое было предварительно просверлено при помощи дрели.

Далее берется заклепочник, который особым образом втягивает в себя стержень, после чего гильза полностью расплющивается, тем самым образуется прочное и надежно крепление. Вся операция по клепке материалов занимает минимум времени и достаточно просто выполняется своими руками без сильных физических усилий.

Вытяжной заклепочник не только обеспечивает высокую скорость работы, но и наделяет соединение рядом преимуществ.

В первую очередь, при помощи данного инструмента можно клепать даже тогда, когда имеется свободный доступ только лишь к одной стороне поверхностей заготовок.

Следует отметить и то, что ручной вытяжной заклепочник можно совершенно свободно использовать даже на весу, при этом нет необходимости использовать какие-либо дополнительные инструменты.

Даже если цена этого устройства будет относительно высокой, то скорость работы и ее качество исполнения поможет быстро его окупить.

Следует отметить и то, что сегодня в продаже можно найти вытяжной заклепочник как ручной и резьбовой типов, так и оснащенный пневматической или электрической тягой, что в несколько раз повышает эффективность его использования.

Также необходимо знать, что качество соединения во многом зависит и от самой заклепки, а также материала ее изготовления. На видео, которое размещено выше, подробно рассказано, как пользоваться заклепочником с ручной тягой.

Принцип работы устройства

Работать с ручным заклепочником очень просто, и для этого нет необходимости обладать какими-то специфическими знаниями. Прежде всего, необходимо правильно приобрести сам инструмент.

В этом случае его цена не должна быть определяющим фактором. Лучше выбрать инструмент известной марки, обладающий хорошей прочностью и высокой надежностью.

После того как заклепочник ручного типа будет приобретен, следует наметить на поверхности скрепляемых элементов места под отверстия.

Сделать это следует так, чтобы в обязательном порядке после проделывания отверстия на разных листах, сами отверстия совпали между собой.

Далее необходимо правильно выбрать сверло по металлу, которое должно в точности повторять размеры самой заклепки. При помощи дрели проделывается в заготовках необходимое количество отверстий.

Затем непосредственно в само отверстие вставляется подходящего диаметра заклепка и аккуратно сжимается ручка инструмента. При использовании заклепочника ручного типа необходимо будет сделать несколько различных жимов.

Во время придания заклепочнику усилия, стержень заклепки начнет постепенно вытягиваться, а гильза наоборот расплющиваться.

Если посмотреть на заклепку с обратной стороны после ее расплющивания, то можно будет увидеть достаточно широкие лепестки.

В результате этого с одной стороны скрепляемого материала будет находиться шляпка самой заклепки, а с другой расплющенные лепестки.

После того как стержень полностью втянется, необходимо будет в обязательном порядке аккуратно откусить все образовавшиеся излишки кусачками.

На видео, которое размещено ниже, подробно рассказано о том, как самостоятельно работать заклепочником ручного типа.

При покупке ручного инструмента цена не должна выступать определяющим фактором. Как правило, ручные модели низкого качества по низкой стоимости обеспечивают плохое качество соединения, а кроме этого, быстро выходят из строя.

В настоящее время ручные заклепочники, как вытяжной так и резьбовой, можно приобрести практически во всех специализированных магазинах, где они представлены в широком ассортименте.

Также следует обратить внимание и на качество самих заклепок, а также на материал, из которого они изготовлены.

Заклепочник ручной, как им пользоваться и, как он устроен

• Как работает ручной заклепочник?
• Расходные материалы
• Как правильно ставить заклепки
• Применение заклепочника
• Как выбирать ручные заклепочники

Многие видели это приспособление в магазинах, торгующих инструментом – но не все знают, как им пользоваться. Те, кто ни разу не держал вытяжной заклепочник в руках – просто не смогут оценить удобство и универсальность его применения.

Заклепочные соединения были и остаются универсальным и недорогим способом сращивания различных деталей. В судостроении и самолетостроении – это вообще единственный способ крепления обшивки к каркасу.

Классическая клепка выглядит следующим образом:

Именно так клепали корпус «Титаника» и ручку к вашей сковородке.

Современные технологии коснулись и этого древнего способа. В быту мало кто пользуется молотком и обжимной насадкой. Существуют полуавтоматические инструменты, позволяющие приклепывать детали друг к другу практически одной рукой. Правда и заклепки выглядят несколько иначе.

Как работает ручной заклепочник?

Для понимания процесса, необходимо увидеть заклепку в работе. На схеме обозначены основные ее элементы:

В подготовленное отверстие помещается втулка заклепки. Инструмент надевается на сердечник и упирается в буртик заклепки. Зафиксированный стержень вытягивается из втулки, расклепывая ее верхнюю часть.

Когда клепка завершена, и головка сердечника прочно засела в расклепанной втулке – стержень отрывается. Склепанные материалы соединены лишь втулкой.

Принцип работы самого инструмента и его устройство так же рассмотрим на схеме.

• головка (1) одевается на сердечник установленной в отверстие заклепки;
• корпус (2) выполняет функции нижней рукоятки и упорной станины;
• верхняя рукоятка (3), опираясь на станину при помощи оси (9), является силовым рычагом;
• при сжимании рукояток рабочая втулка (4) сжимает цанговые кулачки (5), плотно фиксируя стержень заклепки;
• продолжая движение, цанговый механизм вытягивает стержень из втулки заклепки, формируя расклепанное кольцо;
• при разжимании рукояток, конусная втулка (6) под действием пружины (7) разжимает кулачки, позволяя цанговому механизму занять исходное нижнее положение;
• крышка (8) является упором для пружины, снимается для обслуживания цангового механизма;
• для удобства оператора, в корпусе хранятся сменные головки (10), для различных диаметров заклепок.

Мы рассмотрели, как работает заклепочник. При этом надо понимать, как правильно подобрать соединительные элементы.

Расходные материалы

Металл, из которого изготавливаются заклепки – зависит от материала соединяемых заготовок. Это может быть сталь, нержавейка, медь, алюминий. Речь идет о материале втулки. Вытяжной стержень изготавливается из стали. Чаще всего применяются алюминиевые втулки. Легкий металл легко деформируется при установке, и не подвержен коррозии.

Размеры клепок для заклепочника следует тщательно подбирать под толщину материала и прочностные требования к соединению.

Как правило, вытяжные заклепки не подвергаются силовому воздействию, то есть они предназначены для соединения деталей, которые не будут находиться под нагрузкой. Поэтому диаметр подбирается минимально возможный, для обеспечения прочности.

На иллюстрации видны основные размеры, которые необходимо учитывать перед покупкой.

К тому же проверьте, подходит ли набор головок вашего инструмента под диаметр клепок. От диаметра тела заклепки зависит прочность соединения. Однако злоупотреблять его величиной не стоит. Слишком крупные отверстия снижают прочность самой заготовки, да и выглядят не эстетично.

Следующий важный размер – длина тела заклепки. Слишком много металла, торчащего над соединяемыми заготовками – не только занимают место, но и снижают прочность соединения. Согласно установившейся практике – длина расклепываемой части не должна превышать 1-1,5 диаметра заклепки. Тогда соединение получается прочным и красивым.

Размер и длина сердечника в принципе не имеют значения. Главное – совместимость с головками инструмента. Общая длина тела заклепки, может быть какой угодно. Возможно, вам понадобится соединить достаточно толстые половинки.

Как правильно ставить заклепки

1. Необходимо надежно зафиксировать соединяемые заготовки. Иногда полезно воспользоваться магнитом;
2. Просверлить отверстие, немного превышающее диаметр тела заклепки. Например, для клепки 4,8 мм – достаточно отверстия 5 мм;

Применение заклепочника

• Вытяжной заклепочник применяется для соединения любых материалов, не требующего высокой надежности;
• При соединении мягких заготовок – например пластика, под втулку подкладывают металлические шайбы;
• Если соединение будет шарнирным – в отверстие устанавливается втулка, по обе стороны ставятся шайбы, затем крепится заклепка;
• Можно производить работы в случаях, когда тыльная сторона соединения недоступна в принципе. Например, если необходимо приклепать деталь к профилированной трубе.

Как выбирать ручные заклепочники

Особых премудростей нет. Просто возьмите в руки инструмент, и попросите продавца дать возможность проверить его в работе. Вам должно быть удобно – не более того. Размер для бытового использования значения не имеет. Единственная опция, на которую следует обратить внимание – поворотная головка.

Видео работы заклепочника. Подробный рассказ о том как подготовить отверстие под клепку и демонстрация процесса соединения двух деталей.
