Шпунт ларсена что это такое?

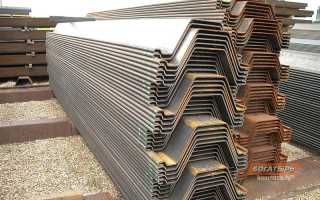

Шпунт Ларсена

Наша компания осуществляет как забивку железобетонных свай, так и погружение различных видов шпунта, в том числе и шпунта Ларсена. Для этого применяются сваебойные установки на колесном ходу на базе автомобилей КРАз и Урал. Они позволяют оперативно прибывать к месту производства работ и осуществлять их даже в условиях плотной застройки при ограниченном маневре.

Способы погружения шпунта Ларсена

Шпунт Ларсена можно монтировать, используя различные способы, которые будут отличаться от окружающих условий.

• Завинчивание. Используется, если вблизи находятся какие-либо сооружения. Такой способ предотвращает возможность выемки грунта из фундаментальной опоры.
• Забивка. Предварительное лидерное бурение скважины. Высокая производительность и возможность использования в густо застраиваемых районах.
• Подмыв. С помощью этого способа грунт частично разрыхляется и вымывается водяными струями, что способствует уменьшению коэффициента сопротивления под шпунтовый наконечник.
• Вибровдавливание. Применение вибропогружающей техники обеспечивает низкий шумовой фон и четкость в соблюдении необходимых параметров. Используется на мягких и водонасыщенных грунтах. В некоторых случаях применяется вибромолот.
• Вдавливание. При использовании шпунтов Ларсена обычно прибегают к технологии вдавливания, так как она имеет свои достоинства по отношению к другим.

Области применения шпунта Ларсена

Ограждения из шпунта Ларсена широко применяются в строительстве и используются для решения следующих задач:

• защита от осыпания и обрушения стен котлованов;
• предотвращение затопления строительных площадок (в том числе при производстве работ на дне водоемов);
• строительство разнообразных гидротехнических сооружений (дамб, мостов, шлюзов, каналов, причалов и т. п.);
• укрепление береговых линий и набережных;
• укрепление оползневых участков;
• ограждение городских свалок;
• строительство всевозможных очистных сооружений и т. д.

Устройство шпунта Ларсена

Этот вид забивного шпунта представляет собой металлический профиль, края которого имеют закругленную форму, и могут стыковаться между собой в замок. Простое устройство шпунта Ларсена позволяет быстро и легко обеспечивать защиту углубленных стройплощадок по всему периметру.

Современные производители предлагают на выбор несколько видов шпунта типа Ларсен:

• L – профиль,

• S – профиль,

• Z – профиль,

• и самый распространенный вид шпунта — корытообразный профиль.

Размеры профиля также различны, причем наиболее длинные шпунты доходят до 34 метров, а самые широкие профили — 80 см.

Схема монтирования шпунта Ларсена

Монтаж профилей и устройство стального сплошного шпунта по периметру строительной площадки осуществляется небольшими (по 2-3 профиля) секциями, которые погружаются в грунт сваебойной установкой методом забивки. Соседние шпунты, при этом, находятся в зеркальном положении (развернуты на 180 градусов), что и обеспечивает их замковое соединение.

Для обеспечения герметичности стыков их обрабатывают силиконовым герметиком. При значительных размерах котлована шпунты дополнительно укрепляются балками и распорками, увеличивающими жесткость конструкции.

Шпунт Ларсена Л5 технические характеристики

Шпунт Ларсена Л5 является строительным элементом, отвечающим за высокое качество, так как его производство основано по нормам ТУ-14-2-879-89.

Совет эксперта! Единственным российским производителем шпунта является Нижнетагильский комбинат металлургии. По сравнению с импортными аналогами, российский вид профиля превосходит их.

Рис. 3: Шпунт Ларсена Л5

Для изготовления шпунта Л5 применяются углеродистые стали:

• Ст3кп − кипящая сталь, изготовленная по ГОСТу 380-94, где 3 − условное процентное содержание углерода.
• Ст3сп − полуспокойная сталь, изготовленная по ГОСТу 380-94, где 3 − условное процентное содержание углерода.
• 16ХГ − конструкционная легированная сталь, изготовленная по ГОСТу 4543-71. Отвечает за показатели прочности.

Стали образца Ст3кп и Ст3сп изготавливаются методом горячей прессованной прокатки, тогда как легированный металл 16ХГ создается с помощью холодной штамповки.

Описание шпунта Ларсена Л5:

• Профиль имеет площадь поперечного сечения в сто двадцать семь квадратных сантиметров.
• Его длина может быть от пяти до двадцати двух метров.
• Толщина стенки равняется двадцати одному сантиметру.

Совет эксперта! Один погонный метр шпунта Ларсена Л5 весит сто килограмм, но при его монтаже не требуется большого количества техники. Для установки можно использовать вибромолоты. Также такой вид шпунта отличается долговечностью под воздействием различных погодных и природных факторов.

Почему используют шпунт Ларсена Л5

• Многократность использования. Высокие антикоррозийные свойства позволяют использовать шпунты Л5 до шести раз. Для этого после оканчивания строительных работ вся шпунтовая конструкция снимается для дальнейшего использования.
• Удобная транспортировка. Перевоз металлических профилей возможен на любом транспорте, будь то автомобиль или поезд. Во время движения шпунты крепят специальными подкладками, обеспечивающих хорошую фиксацию.
• Хранение. Возможность складирования в любых помещениях, даже на открытом воздухе.
• Много возможностей. Шпунт Ларсена типа Л5 позволяет закрепить поверхности различной формы, в том числе извилистые или округлые.
• Большой выбор. Возможность использовать определенный вид профиля под специфический вид строительных работ.

Шпунт Ларсена Л4 технические характеристики

Шпунт Ларсена Л4 имеет вид корытной прокатной конструкции. Производится из стали Ст3кп и Ст3сп с помощью технологии горячей прокатки. Металл марки 16ХГ используется реже.

Рис. 4: Шпунт Ларсена Л4

Описание шпунта Ларсена Л4:

• Площадь поперечного сечения профиля равняется девяноста четырем квадратным сантиметрам.
• Масса одного погонного метра составляет семьдесят два килограмма.
• Длина металлической пластины начинается от пяти до двадцати двух метров. Мерная протяженность профиля варьируется от десяти до двадцати двух метров.

Факты! Производство шпунта Ларсена типа Л4 осуществляется на Нижнетагильском и Днепровском комбинатах металлургии.

Монтаж шпунтовых профилей Л4 проводится с помощью паровоздушных дизельных молотов или вибротехники. Также после исхода строительных работ шпунт может быть извлечен из грунта и использован вторично.

Посылы для использования шпунта Ларсена Л4:

• Антикоррозия. Устойчивость к появлению коррозийных образований увеличивает срок службы.
• Прочность. Устойчивость к механическим повреждениям.
• Хранение. Складирование профилей может осуществляться в любом помещении и на открытом воздухе.
• Надежность. Высокая устойчивость и крепость металлических оснований обеспечивают непоколебимость построенного сооружения.

Размер шпунта Ларсена по ГОСТу

Чтобы наглядно сравнить и узнать размеры шпунтов Ларсена по ГОСТу, достаточно посмотреть на нижеприведенную таблицу.

Рис. 5: Шпунт Ларсена (разрез и обозначения)

Технология вдавливания шпунта Ларсена

Метод статического вдавливания, используемый для погружения шпунтов в грунт, признан «щадящим», так как является практически бесшумным.

Рис 6: Технология вдавливания шпунта Ларсена

Этапы проведения процесса вдавливания шпунта:

• Установка. Расположение спецтехники на контрольных точках установки шпунтов Ларсена, предусмотренных проектом.
• Загрузка. Выполнение нагрузки с помощью анкерных грузов гидравлических установок.
• Установка шпунта. Расположение шпунтового ствола в зажимы направляющей ловушки.
• Процесс погружения. Непосредственный момент вдавливания шпунтового ствола в грунт и его центрирование.
• Перестановка. Выполнение разгрузки вдавливающей установки и ее перебазирование на следующую контрольную точку.
• Измерение. Проверка необходимой глубины залегания шпунта, его проектные отклонения и прочие нюансы. При значительной разнице между значениями в проекте и реальными, выполняется переустановка шпунта.

Видео, показывающее процесс вдавливания шпунта с лидерным подбуриванием:

Преимущества технологии

Преимущества технологии вдавливания шпунта Ларсена

• Возможность применения вблизи стоящих сооружений;
• Меньший коэффициент потребления энергии;
• Небольшая вибрация и практическое отсутствие шумового фона;
• Высокая скорость монтажа.
• Необходимость использования на грунтах с большой водонасыщенность и слабых песчаных почвах.
• Отсутствие механических повреждений на шпунтовом стволе, тогда как при использовании ударного метода повышается вероятность нарушения целостности шпунта.
• Мобильность и компактность используемой техники.
• Экономичность.

Шпунт Ларсена цена за метр

Начальная стоимость одного погонного метра шпунта при диаметре в 400 мм начинается от трехсот пятидесяти рублей. Идеально рассчитать цену можно в программе AutoCad, используя таблицу значений, приведенную выше.

Наши услуги по погружению шпунта Ларсена

Наша компания производит работы по погружению шпунта Ларсена методом забивки на любых объектах и с различными целями. Чаще всего это ограждение котлованов при производстве строительных работ, устройство искусственных водоемов, укрепление насыпей вдоль строящихся дорог и подъездных путей к строительным площадкам и в ряде других случаев.

Кроме того, мы осуществляем забивку железобетонных шпунтовых свай и шпунта из металлических труб, и любого металлопроката. Такое решение вполне приемлемо при отсутствии угрозы затопления котлована. Промежутки между шпунтовыми сваями зашиваются забиркой из досок и обеспечивают безопасность производства работ.

Заказ вдавливания труб

1. Строительная компания Богатырь примет заказ на вдавливание труб в городе Москва. Осуществление работ нашей компанией в Москве и области – это большая ответственность и тщательный контроль над качеством исполняемых работ.

2. Узкопрофильные специалисты-инженеры быстро и качественно проведут все расчеты. А специально обученные рабочие под руководством бригадиров с точностью выполнят все необходимые работы в указанный срок. Для конкретной стройплощадки возможны индивидуальные решения, исходя из местных условий.

3. Наши специалисты проконсультируют Вас по любым вопросам и предложат наиболее приемлемые варианты проведения работ. При необходимости можно получить подробную консультацию, позвонив по указанному телефону.

Все о шпунте Ларсена

1. Что это и для чего нужен?
2. Сферы применения
3. Виды и их характеристики
4. Производители
5. Этапы монтажа
6. Особенности демонтажа

Шпунтовое ограждение считается эффективным методом защиты стены земляного углубления от разрушения. В процессе создания котлована шпунты погружают в землю и делают почвенную выемку. Такой вид оград довольно распространен на территориях с ограниченным пространством и стройке на сыпучем типе почв. Довольно часто в ограждении котлованов пользуются шпунтом Ларсена, который имеет массу преимуществ по сравнению с иными вариантами.

Что это и для чего нужен?

Шпунт Ларсена имеет вид своеобразного корыта с закругленными угловыми элементами, которые без труда соединяются в единую конструкцию. Благодаря простому устройству и легкости соединения, работает шпунт эффективно и пользуется широкой популярностью. Для облегчения процесса соединения, увеличения герметичности во время производства конструкции используют герметики с силиконовой основой.

Этот вид металлопроката характеризуется антикоррозийной устойчивостью, поэтому его применяю для работы в водной среде. Ко всему прочему шпунтом Ларсена можно пользоваться неоднократно. Качественное изделие способно выдержать 6 раз активного применения. По окончании строительства ограду можно без труда демонтировать.

Шпунт Ларсена – это изделие, произведенное во время горячего проката. Его изготавливают из высокоуглеродистой стали.

Среди особенностей изделия выделяют следующие:

• высокую прочность;
• хорошую сопротивляемость процессам окисления;
• многократность использования;
• простоту установки;
• возможность использования на грунтах любого типа.

Сферы применения

Основным предназначением шпунта Ларсена является укрепление откосов и предотвращение осыпаний, расползания почв. Помимо этого конструкция нашла свое применение на стройплощадках, как вариант ограничения подтоплений. Изделие просто незаменимо при обустройстве береговой линии, причалов, набережных.

Применяется шпунт Ларсена и для создания следующих систем:

• водопроводной и канализационной на заводе;
• подземных коммуникаций, как укрепительное сооружение траншеи;
• плотин, мостов;
• автомобильной и железной дороги;
• зданий жилого типа;
• предприятий по нефтепереработке;
• укрепления береговой линии природных и искусственных водоемов;
• противооползневых конструкций.

Виды и их характеристики

ГОСТ на шпунт Ларсена свидетельствует о разделении данных элементов на разновидности, которые отличаются по размерам, массе, срокам службы. Учитывая вышеперечисленные моменты, определяются технические характеристики конструкций. Самыми распространенными типами считаются.

По материалу изготовления шпунт Ларсена делится на металлический, железобетонный, деревянный, пластиковый, из ПВХ.

По видам замка:

• Z–образные;
• S–подобные;
• L–образные;
• корытообразные.

Согласно методу производства шпунт Ларсена бывает холодно – и горячекатанным, произведенным из стали, имеющим хорошие показатели антикоррозийной устойчивости.

Сортамент данного изделия реализуется в широком разнообразии. У каждого вида приспособлений имеется свое сопротивление нагрузкам, на которое оказывает влияние то, сколько весит шпунт, его длина, форма и металлоемкость.

Шпунт Ларсена Л4 имеет вид корытообразного изделия, которое соединено пазогребневыми замками. Монтажная ширина изделия составляет 0, 4 м, длина – от 50 до 220 см. Зачастую высота такого профиля составляет 20, 45 см, в центральной части толщина стенки равна 1,45 см, а с боков – 0,95 см. 1 м2 данного металлопроката имеет вес 185 кг. Изделию свойственна прочность 518 кН на 1 м длины.

Шпунт Л5 практически аналогичен предыдущей разновидности, однако ему присущи индивидуальные особенности:

• монтажная ширина в 420 мм;
• длина в 240 см;
• толщина основной стенки – 2,1 см, а боковой – 1,1 см;
• прочность – 698 кНм;

1м2 такого приспособления весит 238 кг, при этом в высоту профиль обычно достигает 19,6 см.

Шпунт Ларсена Л5–УМ имеет несущую возможность в 906 кНм, при этом весит метр квадратный такого изделия 113 кг. Рабочая ширина приспособления составляет 0,54 м, длина товара может варьировать от 50 до 240 см. Высота профиля Л5–УМ составляет 23,6 см, а ширина его основной полки – 34,4 см.

Другие

Еще одним видом шпунта Ларсена, который используется для устройства котлована, является Л5Д. Высота такого профиля равняется 24 см, монтажная ширина – 0,51 метра. Весит 1 м2 данного вида шпунта Ларсена 105 кг.

Производители

Шпунт Ларсена изготавливают в России и Украине, а также за рубежом. Примером отечественного производителя, выпускающего качественный товар данной, категории считается фирма «Евраз».

Большой популярностью пользуются такие марки металлопроката.

ARCELOR. Компания-изготовитель шпунта Ларсена находится в Люксембурге. Ее заводы располагаются по всему миру, в России, в том числе. Фирма выпускает профиль следующих видов:

• AZ – Z–образные изделия с большой шириной и высокой несущей способностью;
• AS – плоский шпунт, которым зачастую ограждают цилиндрические конструкции, где нет возможности установить анкерные конструкции;
• U – это стандартный корытообразный тип шпунта Ларсена.

HSP. Эта марка шпунта производится в Германии. Изделию свойственна значительная несущая способность, а также хорошая прочность. Такие приспособления нашли свое применение во время устройства канализации, а также путей, выводящих химические и радиоактивные частицы. Производитель реализует около 40 моделей товара данной категории, у каждого из которых разные показатели прочности.

VL – это шпунт, который производят в Чехии. Ему свойственны тонкие стенки профиля. Остальные качественные характеристики практически аналогичны товару, который производят в России.

Этапы монтажа

На скорость погружения шпунтов Ларсена влияет длина изделия, а также особенности почвы. Профильные сваи можно монтировать путем вдавливания, забивки и вибропогружения. Технология установки конструкции проводится в соответствии с предварительным расчетом и проектным положением.

Забивание конструкции используют за пределами городских застроек, так как вибрация может оказать негативное влияние на жилые дома и сооружения находящиеся поблизости. Забивают шпунты при помощи копры. Этот агрегат имеет в своей конструкции ударный механизм. Благодаря чему, заглубление опорной стали происходит быстро и дешево.

Другим, не менее востребованным методом монтажа шпунта Ларсена, считается вибропогружение. Этот способ нашел свое применение в случае, когда не имеется возможности осуществлять забивание приспособлений опорной стены. К примеру, на береговой линии, на мягком грунте и водном источнике. В этом случае работа осуществляется при помощи вибропогружателя.

Этапы проведения процедуры:

• крепление шпунта при помощи строп к вибрационному механизму;
• осуществляют наведение стойки в соответствии с проектным положением.

После этого сваи подвергаются большому давлению при помощи вибраций, способствующих погружению изделий в почву. В ходе проведения метода вибропогружения грунты не подвергаются сильному давлению.

Если сравнивать этот метод установки шпунта с предыдущим, то его отличием считается высокая стоимость.

Самым дорогостоящим способом погружения конструкции Ларсена в землю считается вдавливание. Этот вариант не разрешается использовать при городских застройках. Процедура проводится при помощи специального агрегата – сваевдавливающей установки на гусеничном ходу. Шпунты вертикально фиксируют к подвижному механизму, после чего они погружаются в землю до определенной глубины.

Особенности демонтажа

Со временем опорные стенки котлована могут прийти в непригодное состояние. В таком случае потребуется извлечение шпунта из почвы. Демонтаж приспособления Ларсена проводят при помощи виброустановки. При использовании крана процедура будет малоэффективной, так как грунту свойственна высокая сила трения, ослабление которой возможно только в случае применения коротких амплитуд колебания.

Для демонтажа шпунты необходимо зафиксировать в виброустановке, которая подвешена к крану. После этого подключают генератор, увеличивая силу вытягиваний.

Шпунт Ларсена в настоящее время широко используется, так как считается одним из самых устойчивых, безопасных и надежных вариантов укрепления котлована. Высокая стоимость изделий окупается высоким качеством конструкций, а также возможностью их многоразового использования.

Подробнее о том, что такое шпунт Ларсена, смотрите в видео ниже.

Шпунт Ларсена

Это одна из разновидностей металлического проката, в своем виде разработанная в начале XX века. Изделие имеет широкое применение от строительства до гидротехники. Особая форма профиля делает шпунт лучшим решением для многих строительных задач.

Устройство шпунта Ларсена

Шпунт представляет собой изделие горячего проката, полученное из стали с высоким содержанием углерода. Форма профиля в поперечном сечении напоминает корыто с краями, оснащенными замками – они позволяют закреплять изделия между собой при установке вертикальных ограждающих конструкций, например, опорных стенок.

Контроль изготовления шпунта Ларсена регламентирует ГОСТ 4781-85 «Профили стальные горячекатаные для шпунтовых свай. Технические условия». Отдельного стандарта на изделие не существует, поэтому производители ориентируются на разработанные ТУ.

В документе представлены стандартные размеры шпунтовой балки, марки используемой для производства стали, порядок проверки качества и приемки изделий и другие важные параметры.

Разновидности

Изделие применяют в разных направлениях строительства, поэтому технические характеристики, внешний вид профиля и марка используемой стали отличаются у разных видов.

Шпунт Ларсена Л4

Профиль изготавливают из стали 16ХГ (СТ3КП). Его характеристики:

• полезная ширина изделия по центру замка – 405 мм,
• прочность стенки составляет 517-518 кН/м;
• толщина наклонных граней – 9,5 мм;
• допустимое сопротивление 1 п.м. опорной стенки – 2200 см³/м;
• вес шпунта Ларсена Л4 – 74 кг/м;
• масса 1 м² конструкции — 182,7 кг.

Шпунт Ларсена л4 производят на 2 заводах:

1. Российская горно-металлургическая компания;
2. «ДМК» (Украина).

Изделие широко распространено в России и странах СНГ, его можно купить у различных поставщиков на первичном и вторичном рынках.

Шпунт Ларсена Л5

Для изготовления данного проката используют сталь СТ3КП. Это более мощный профиль, чем Л4:

• полезная ширина профиля между замками – 420 мм;
• прочность стенки – 696…800 кН/м;
• толщина наклонной грани – 11 мм;
• допустимое сопротивление 1 п.м. опорной стенки – 2962 см³/м;
• вес шпунта Ларсена Л5 – 100 кг/м;
• масса 1 м² конструкции – 238 кг.

Как и Л4, шпунт Л5 производят украинская «ДМК» и Российская горно-металлургическая компания. Купить изделие можно на всей территории России по приемлемым ценам у разных поставщиков и посредников. В продаже можно встретить прокат VL607 – это аналог шпунта Л5 от чешской компании «Евраз».

Шпунт Ларсена Л5-УМ

Этот представитель проката данного типа отличается от предшественника качеством используемой для производства стали – она устойчива к коррозии, в ее состав входит медь.

• Полезная ширина профиля между замками – 543 мм;
• прочность стенки – 906 кН/м;
• толщина наклонной грани – 11 мм;
• допустимое сопротивление 1 п.м. опорной стенки – 3555 см³/м;
• вес шпунта Ларсена Л5-УМ – 114 кг/м.

Другие виды

Шпунты Ларсена отличаются не только техническими характеристиками, но и формой замка:

• S-профиль;
• L-профиль;
• Z-профиль.

Во всех случаях замок образует плотное соединение соседних профилей.

Для разных целей используют балки из неметаллических материалов:

• пластик;
• железобетон;
• дерево.

Тем не менее, стальные шпунты применяются наиболее часто и являются востребованными.

Область применения

Шпунт Ларсена используется в гражданском строительстве и при обустройстве гидротехнических сооружений разного назначения:

• укрепление котлованов фундаментов на время монтажных работ;
• защита котлованов от наполнения грунтовыми водами – соединение шпунта полностью герметично и сохраняет свои свойства несколько десятков лет;
• укрепление стен тоннелей, дорожных автострад и дорог местного значения;
• фиксация береговых линий и защита их от размывания;
• обустройство дамб, плотин, шлюзов, причалов и т.д. и их ремонт;
• строительство очистных сооружений;
• укрепление грунтов, склонных к сползанию.

Шпунты, соединяясь замками, образуют герметичную и прочную стенку, способную принимать значительные нагрузки. Изделия погружают в грунт, оставляя над уровнем земли ограждение необходимой высоты. Обустройство шпунтовых стенок значительно выгоднее монтажа бетонных и железобетонных конструкций, поэтому металлическим профилям чаще всего отдают предпочтение в случаях, когда необходимо сдержать напор воды, грунта.

Монтаж

Способ погружения шпунта Ларсена зависит от длины изделия и характеристик грунта. Существует 3 метода монтажа профильных свай:

• забивание;
• вибропогружение;
• вдавливание.

Шпунт вводят в грунт согласно проектному положению, следующий заглубляют перевернутым на 180° относительно предыдущего для возможности закрывания монтажного замка и так далее.

Забивание

Данный метод применяется вне городской застройки, поскольку вибрация, передаваемая на грунт, оказывает деструктивное влияние на фундаменты рядом стоящих зданий и сооружений.

Забивание осуществляется посредством специальной техники – копра. Эта машина оснащена ударным механизмом, сила воздействия которого на погружаемую сваю регулируется в зависимости от ряда факторов (параметры шпунта, грунта).

Забивка шпунта Ларсена – это самый быстрый и дешевый метод заглубления опорных стенок из стали.

Вибрационное погружение

Второй по популярности метод – вибропогружение. Этот способ применяют в случаях, когда нет возможности или необходимости произвести забивание элементов опорной стенки (в водоемах, на береговых линиях, на мягких грунтах, насыщенных водой).

Вибрацию обеспечивает механизм, издающий колебания низкой частоты. Его навешивают на экскаваторы, подъемные краны и другую технику.

Как происходит погружение:

• шпунт крепят в вибрационному механизму посредством строп;
• наводят стойку к проектному положению;
• установка давит на сваю, издавая вибрацию, которая помогает стальному изделию погружаться в грунт.

Метод не оказывает значительного влияния на грунт, тем не менее, использование его в черте плотной застройки ограничено. Кроме того, у метода есть существенный недостаток – высокая стоимость по сравнению с забиванием.

Вдавливание

Самый дорогой и единственный метод погружения шпунта, разрешенный для использования в городской застройке – вдавливание. Процесс осуществляет специальная сваевдавливающая установка (СВУ) на гусеничном ходу. Шпунт крепится к подвижному механизму в вертикальном положении, происходит погружение профиля в грунт до заданной глубины.

Демонтаж

Когда опорная стенка приходит в негодность или потребность в ней исчезает, ее демонтируют. Извлечение шпунта Ларсена осуществляют с помощью виброустановки. Использование только крана неэффективно – силы трения в грунте значительные, ослабить их могут только короткоамплитудные колебания.

Шпунт фиксируют в виброустановке, подвешенной к крану и включают генератор вибрации, постепенно наращивают силу вытягивания.

Как правило, стоимость даже б/у шпунтовых свай превышает затраты на их демонтаж, поэтому работы неплохо окупаются. По этой причине организации, которые занимаются извлечением шпунтов, сами платят своим клиентам разницу в ценах, у последних автоматически решается вопрос реализации ненужных профилей.

Шпунт Ларсена

Шпунт Ларсена — металлический профиль, представляющий собой жёлоб c закруглёнными краями боковых стенок (пазами) или замками.

Содержание

История

Шпунт Ларсена применяется с 1910 года при строительстве причалов, нефтетерминалов, хранилищ отходов, мостов, зданий, укреплении берегов водоёмов, препятствуя оползанию грунта в котлован и затоплению огороженной территории.

Описание

Шпунты могут соединяться в секции по 2 или 3 шпунта. Длина шпунтов может доходить до 34 метров. Кроме корытообразного профиля, выпускают Z-образный и плоский шпунт, имеющий замки.

Отдельные шпунты при забивке дизельными молотами или вибропогружателями, переворачивают друг относительно друга на 180° (если смотреть в профиль) и соединяют, вставляя один шпунт в боковой паз (замок) соседнего. Полностью собранная конструкция представляет собой кольцо или длинную стальную ограду (шпунтовую стенку) и не пропускает даже воду.

Для уменьшения фильтрации в межзамковое пространство вводят герметик. Кроме этого, может быть комбинированное применение шпунтов с металлическими балками, трубами. Металлические шпунты бывают горячекатаные и холоднокатаные, выпускают шпунты и из пластических масс.

Конструкция

Шпунт Ларсена — длинные (до 34 м), но узкие (до 80 см) металлические профили с замками (шпунтами), позволяющие соединять один профиль с другим вертикально для создания герметичной металлической стены в грунте. На выбор подрядчика представлены шпунты горячего и холодного проката с различным поперечным профилем, таким как S, Z, L, Ω (Omega) — глубокий корытообразный или Ω — мелкий корытообразный.

Профиль специальный — длинные, но узкие металлические профили без замков, позволяющие создать металлическую стену в грунте. Обычно имеют волнообразную или корытообразную форму для увеличения прочности на сгибание — момента сопротивления; Сваи шпунтовые — листы шпунта Ларсена, сваренные друг с другом, например в квадратный объемный профиль, в плоский широкий профиль и т. д.

Применение

Разработки котлованов, укрепление береговых линий, строительство опор мостов и другие работы, требующие использования шпунтов Ларсена или шпунтовых свай являются самой дорогой работой по укреплению грунта при проходках открытым способом именно из-за необходимости использования больших масс шпунтовых ограждений.

Примечания

Литература

• ВСН 490-87: Проектирование и устройство свайных фундаментов и шпунтовых ограждений в условиях реконструкции промышленных предприятий и городской застройки, М.: Минмонтажспецстрой СССР, 1987.

Ссылки

• РТМ 36.44.12.2-90, 1992
• Васенин В. А.: Расчётная оценка параметров колебаний грунта при вибропогружении шпунта и свай

• Найти и оформить в виде сносок ссылки на авторитетные источники, подтверждающие написанное.
• Проставить интервики в рамках проекта Интервики.
• Викифицировать статью.
• Исправить статью согласно стилистическим правилам Википедии.

Wikimedia Foundation . 2010 .

• Шпур
• Шпухиль (значения)

Смотреть что такое «Шпунт Ларсена» в других словарях:

Шпунт (значения) — Шпунт: Шпунт продольный выступ на ребре доски, бруса, и т. п. Шпунт Ларсена металлический профиль. Шпунт пробка. Шпунт (инструмент) инструмент, употребляемый скульпторами. См.также Шпунты деревня в Починковском районе Смоленской области … Википедия

Шпунт — У этого термина существуют и другие значения, см. Шпунт (значения). Шпунт (нем. Spund затычка, пробк … Википедия

Фрам — У этого термина существуют и другие значения, см. Фрам (значения). Фрам Fram … Википедия

Шпунт Ларсена

На данной странице приведена информация о шпунте Ларсена. Вы узнаете области применение данного металлопроката, его разновидности и технические характеристики. Мы рассмотрим технологию обустройства шпунтового ограждения и спецтехнику, используемую для погружения шпунта.

• Информация о шпунтах
• Области применения
• Шпунт ларсена в строительстве
• Устройство шпунта
• Шпунт ларсена: разновидности
• Шпунт ларсена л4 технические характеристики
• Шпунт ларсена л5 технические характеристики
• Шпунт ларсена гост
• Используемая техника
• Технология вдавливания
• Заказ погружения шпунта

Лучшим способом защитить котлован на стройплощадке от оползней и воды, или, наоборот, укрепить берега водоема является погружение шпунта Ларсена.

Информация о шпунтах

Строительная арматура может использоваться на различных типах грунтов – вязких, илистых, глинистых, мелкозернистых. Для изготовления металлических шпунтов используется прочная сталь с высоким содержанием углерода, а для усиления несущих конструкций и устойчивости к коррозии, применяется материал с добавками меди.

Пластиковые шпунты, изготовленные из поливинилхлорида, обладают большой долговечностью и экологичностью, кроме того, ограждения из них дешевле, чем металлические или железобетонные. Среди преимуществ шпунта Ларсена – удобство и простота монтажа, не требующие использования значительной рабочей силы.

Забивка шпунтов и установка шпунтовых ограждений производятся на нулевом цикле строительства, от качества их выполнения во многом зависит безопасность возводимой постройки. Именно поэтому работы регламентируются ГОСТами и должны выполняться профессиональными специалистами или компаниями, которые имеют необходимые лицензии.

Наша компания осуществляет забивку шпунта любого типа длиной до 12 метров, в том числе шпунт Ларсена мобильной копровой установкой на автомобильном ходу.

Области применения

Сфера применение шпунта Ларсена достаточно обширна. Данный металлопрокат востребован как в жилищном и промышленном строительстве, так и при проведении гидротехнических и инженерных работ.

Рис: Резервуар из шпунта при строительстве на воде

ШПУНТ ЛАРСЕНА В СТРОИТЕЛЬСТВЕ

Обладая высокой прочностью и высокими антикоррозионными характеристиками, шпунт Ларсена имеет гораздо более широкую сферу применения, чем шпунтовые сваи:

• укрепление берегов рек и водоемов
• строительство и ремонт плотин, мостов, причалов, дамб, шлюзов, коллекторов
• строительство очистных сооружений
• ограждение свалок
• укрепление стен строительных котлованов
• защита строительных площадок от воды
• укрепление оползневых грунтов

Установка шпунтовых ограждений проводится, как правило, копровой установкой с дизель-молотом. При этом соседние шпунты разворачивают на 180°, соединяя в замок. Стыки в дальнейшем заделывают герметиком, чтобы исключить просачивание воды.

Устройство шпунта

Шпунт Ларсена представляет собой монолитный стальной профиль, который формируется посредством заливки формирующей опалубки расплавленным металлом. Для изготовления шпунта используется сталь с высоким содержанием углеродов марок 16ХГ,СТ3КП либо S430GP.

Рис: Шпунт Ларсена производства компании AcelorMitall

Также изготавливается шпунт Ларсена с увеличенной коррозийной стойкостью, сталь которого содержит повышенное содержание легирующего компонента — меди, от 0.2 до 0.5%.

При монтаже ограждения шпунт Ларсена может комбинироваться со стальными блоками либо трубчатыми шпунтовыми сваями, которые дополнительно увеличивают устойчивость шпунтовой стенки в грунте.

При требованиях к повышенной водонепроницаемости ограждения, либо при повторном использовании шпунта с изношенными замками, в соединительные пазы стенки может вводиться герметик.

Шпунт Ларсена: разновидности

С начала 19 века для надежного ограждения стройплощадок и решения других задач применяется шпунт Ларсена – металлический профиль, имеющий закругленные края, позволяющие соединять соседние шпунты Ларсена в замок.

Современные производители выпускают различные виды шпунта Ларсена:

• наиболее распространенный корытообразный профиль:
• S – профиль
• Z – профиль
• L – профиль

Максимальная длина шпунта – 34 метра, максимальная ширина – 0.8 метра. Шпунт соединяется при установке секциями по 2-3 шт., в итоге получается надежное ограждение, не пропускающее воду.

Обширный сортамент профилей, с которым можно ознакомиться по фото- и видеоматериалам, позволяет выбрать изделия, необходимые для конкретного вида строительных работ. Большое распространение получил профиль Hoesch, Dwg и ряда других производителей. Шпунтовые сваи Evraz, HSP Hoesch , Arcelor отличаются высокими технологическими характеристиками и простотой монтажа, что позволяет достичь герметичности шпунтовых ограждений.

Шпунт Ларсена Л4 с прочными замками используется для возведения мостов, опор, берегоукрепления. Профиль Л5, обладающий большей прочностью, способен выдерживать мощное давление за счет крепкого сцепления свай, служит для предотвращения движения земляных пластов или оползней. Шпунт Л5 УМ обеспечивает более надежное соединение шпунтовых свай. Для отдельных работ является более выгодным и экономичным профиль чешского производства VL 606. Другим вариантом рационального подхода является использование шпунта б/у, который прошел отсортировку и дефектацию, и за счет своих высоких технологических свойств пригоден к многократному использованию.

Смотрите так же:

1. Вибропогружатели шпунта
2. Погружение шпунтов, подробнее

Шпунт Ларсена Л4 технические характеристики

Производством шпунта Ларсена модели Л4 на территории СНГ занимаются две организации — Российская горно-металлургическая компания и Украинская фирма «ДМК». Л4 — один из наиболее распространенных типов шпунта, который, в том числе, широко представлен на вторичном рынке.

Длина шпунта Л4 варьируется в диапазоне от 5 до 23 метров, конструкция имеет следующие характеристики:

• Полезная ширина профиля (между боковыми замками) — 40 см;
• Вес 1 погонного метра шпунта — 74 кг;
• Вес 1 кв. м. — 185 кг;
• Толщина наклонных граней (s) — 9.5 мм;
• Толщина центрального профиля (t) — 14.8 мм;
• Величина сопротивления одиночного шпунта — 405 см3/м;
• Величина сопротивления 1 п.м. шпунтовой стенки — 2200 см3/м;
• Сила инерции 1 п.м. шпунтовой стенки — 38 837 см/м.
• Номинальная прочность стенки — 518 кН/м.

Шпунт Ларсена Л5 технические характеристики

Производители шпунта Ларсена марки Л5 на территории СНГ — Российская горно-металлургическая компания и Украинский завод «ДМК». Зарубежный аналог — VL607, чешской фирмы «Евраз». Шпунт Л5 изготавливается из стали СТ3КП, он широко распространен на первичном и вторичном рынке.

Технические характеристики шпунта Л5:

• Длина — от 5 до 24 м;
• Полезная ширина профиля (между боковыми замками) — 420 см;
• Вес 1 погонного метра шпунта — 100 кг;
• Вес 1 кв. м. — 238 кг;
• Толщина наклонных граней (s) — 113 мм;
• Толщина центрального профиля (t) — 21 мм;
• Величина сопротивления одиночного шпунта — 461 см3/м;
• Величина сопротивления 1 п.м. шпунтовой стенки — 2962 см3/м;
• Сила инерции 1 п.м. шпунтовой стенки — 50950 см/м.
• Номинальная прочность стенки — 698 кН/м.

Шпунт Ларсена ГОСТ

Маркировка шпунта, технология отбора образцов для химического анализа металла и правила его приемки указаны в ГОСТ №7566 «Металлопродукция».

Проверка устойчивости шпунта к растягивающему давление осуществляется согласно ГОСТ №1497, к сгибающему давлению — по ГОСТ №14019, к ударным нагрузкам на изгиб — по ГОСТ №9454.

Используемая техника

Для погружения шпунта Ларсена привлекаются копровые установки, оборудованные навесными дизельными молотами либо вибропогружателями.

Наиболее распространена ударная забивка шпунта, которая осуществляется дизельными либо гидравлическими молотами. Забивка шпунта с помощью молотов — самая быстрореализуемая и дешевая в финансовом плане технология его погружения, однако не ее применение накладывается ряд ограничений — забивать шпунт нельзя в условиях плотной городской застройки из-за деструктивного воздействия процесса забивки на фундаменты рядом расположенных зданий.

Рис: Трубчатые и штанговые дизель-молоты

В дизельных молота ударная часть опускается на погружаемую конструкцию в свободном падении, а ее поднятие в осуществляется за счет детонации топливной смеси в камере сгорания, энергия от которой подбрасывает боек вверх. Все дизель-молоты, в зависимости от формы корпуса и направляющих элементов, классифицируются на две группы — трубчатые и штанговые.

Рис: Копровая установка с гидравлическим молотом Junttan PM-20

Гидромолоты являются более совершенным классом оборудования, передвижение их ударной части контролируется как при поднятии, так и при падении, что позволяет с высокой точностью регулировать силу забивки. За счет более эффективного соотношения массы бойка и развиваемой ударной энергии гидравлические молоты способны забивать шпунт в высокоплотные грунты, в которых забивка шпунта дизель-молотом потребовала бы реализации технологии лидерного бурения.

Рис: Вибрационное погружение шпунта Ларсена

При использовании вибрационных механизмов шпунт погружается в грунт за счет прикладываемых к нему низкоамплитудных колебаний, под воздействием которых почва под шпунтиной разуплотняется и профиль опускается под своим весом и массой вибропогружателя.

Технология вдавливания

Вдавливание шпунта Ларсена — одна из наиболее щадящих технологий его погружения. При ее реализации на фундаменты близстоящих зданий не передаются динамические нагрузки, которые возникают в процессе работы молотов, и не происходит разуплотнение почвы, что свойственно вибропогружению.

Также вдавливание позволяет осуществить максимально точную стыковку замков шпунта, поскольку погружение профиля осуществляется плавно, без резких ударных нагрузок.

Гидравлический узел имеет ограниченный ход передвижения, который в компактных СВУ не превышает 50-100 см. После опускания узла в нижнюю точку направляющей рамы пресс разжимает шпунтину и узел перемещается в первоначальное верхнее положения, после чего заново сжимает профиль и цикл вдавливания повторяется.

Рис: Вдавливание шпунта Ларсена

В начале обустройства ограждения установка развертывается на самоходных продольных балках, которые передвигаются с помощью гидроцилиндров. В рабочий узел СВУ погружаемый шпунт подается с помощью стрелового крана. После того как размер смонтированной стенки превышает длину СВУ, техника поднимается с помощью стрелового крана и фиксируется на погруженных шпунтинах, обжимая их с двух сторон, и перемещается вдоль стенки.

Полезные материалы

Расчет шпунта и шпунтовых ограждений

Возведение шпунтового ограждения начинается с проектирования.
