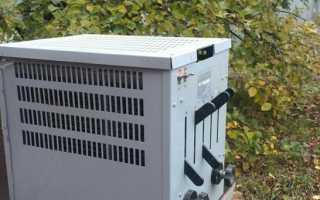

Реостат балластный что это такое?

Балластный реостат. Настройка сварочного тока

Основой стабильного протекания сварочного процесса является поддержание требуемой вольтамперной характеристики дугового разряда. В инверторных сварочных установках это достигается вследствие двухстадийного преобразования рабочего тока и определённой периодичности включения и выключения аппарата. Для остальных случаев в схеме должен присутствовать балластный реостат.

Назначение и устройство балластного реостата

Для формирования крутопадающей вольтамперной характеристики рабочего тока во время сварки, балластный реостат должен выполняет две функции: дискретно регулировать силу тока, и компенсировать его постоянную составляющую, которая возникает при питании сварочного поста от трансформатора.

Эффективность балластного реостата определяется числом его рабочих секций, каждая из которых представляет собой последовательную электрическую цепь из резистора с определённым сопротивлением и рубильника, механически разрывающего эту цепь. Соединение секций – параллельное, что создаёт наилучшие возможности для комбинированного включения в работу каждой из них. В результате регулировка тока может выполняться с шагом 5…10 А, чего в большинстве случаев бывает вполне достаточно. В общую цепь сварочного поста балластный реостат подключается последовательно источнику тока.

Конструктивно балластный реостат представляет собой агрегат, состоящий из:

1. Закрытого обдуваемого корпуса.
2. Нескольких плат из нихромовых или константановых лент.
3. Прерывателей, число которых соответствует числу ступеней регулирования.
4. Клемм, к которым подключаются кабеля сварочного аппарата.
5. Блока включения нужного сварочного диапазона.

Все элементы управления выводятся на одну из внешних панелей корпуса. В наиболее современных конструкциях балластных реостатов в корпус встраиваются вентиляторы, устраняющие перегрев аппарата при длительной работе на больших токах (в противном случае для этого приходится последовательно подключать несколько балластных реостатов), а также конденсаторные батареи, которые компенсируют постоянную составляющую тока, возникающую при специальных процессах сварки, в частности, алюминия.

Линейка РБ наиболее распространённых балластных реостатов, выполненных по вышеописанной схеме, включает в себя следующие типоразмеры:

• РБ-201 – регулирует ток в пределах от 10 до 200 А;
• РБ-300 – регулирует ток в пределах от 10 до 300 А;
• РБ-302 – регулирует ток в пределах от 10 до 315 А;
• РБ-306 – регулирует ток в пределах от 6 до 315 А;
• РБ-501 – регулирует ток в пределах от 10 до 500 А.

Балластный реостат РБ-302

Используется для ступенчатого управления силой сварочного тока в операциях ручной и полуавтоматической сварки или наплавки покрытий при помощи металлических электродов. Работает совместно с генераторами и многопостовыми сварочными выпрямителями. Рассчитан на поддерживание напряжения на дуге в пределах 27…30 В, предельное напряжение не может превышать 70 А при критическом падении на зажимах – 30 А. Охлаждение – воздушное, рекомендуемое значение ПВ — продолжительности включения составляет 60…65 % (если продолжительность сварочного цикла превышает 10 мин, то значение ПВ необходимо уменьшать).

Реостат РБ-302 может работать от сети напряжением 220 и 380 В, и с любым основным источником сварочного тока, кроме сварочных трансформаторов ТСД-300 и сварочных выпрямителей ВС-400 и ВС-600. В этих случаях необходимо подключать два балластных реостата, которые соединяются параллельно. Сила тока при этом увеличится вдвое.

Балластный реостат модели РБ-302 имеет два рабочих диапазона сварочных токов: 5 А и 10 А, при этом наименьшее значение разности токов в различных ступенях составляет 10 А. Число ступеней регулировки – 6, их включение и выключение производится при помощи контактных ножей. Плата веток регулирования собрана на фехралевых жаропрочных проволоках диаметром 2,2 мм, для электроизоляции используются профилированные керамические пластины.

Периодический контроль за работой балластного реостата РБ-302 производится путём измерения фактического сопротивления изоляции относительно заземлённого корпуса агрегата: соответствующее значение должно быть не меньше 500 кОм.

Разновидностью указанной модели является балластный реостат типа РБ-302У2, который снабжён дополнительной изолирующей крышкой и улучшенной электроизоляцией. Это позволяет использовать аппарат вне помещений, и вести безопасную сварку в условиях повышенной влажности окружающего воздуха, либо при активном ультрафиолетовом излучении.

Балластный реостат РБ-306

Эксплуатация модели РБ-302 выявила ряд ограничений. Быстрый выход из строя резисторов вследствие их перегрева и недостаточную точность регулировки по току. В частности, при длительных ПВ реостат сильно перегревается, что вынуждает применять аналогичный аппарат, подключаемый параллельно основному.

Модель РБ-306 лишена этих недостатков. Корпус аппарата выполнен с увеличенным количеством жалюзи, которые улучшают обдув элементов резисторных плат, а в качестве материала проволок использованы фехралевые пружины диаметром 3 мм. Первая ветка – на 6 А – собрана в виде трубчатого электронагревателя.

Модульная схема размещения элементов сопротивления облегчает их диагностику и замену. В результате указанных конструктивных изменений при тех же размерах и весе агрегата удалось расширить диапазон управления токами сварки и повысить точность регулировки.

На базе РБ-306 собираются блоки балластных реостатов (маркируются ББР), которые используют при электродуговой резке металлов. ББР эффективны в случае многопостовой сварки, применяются и для управления сварочным током от выпрямителей автоматических сварочных аппаратов.

При использовании балластных реостатов следует придерживаться следующих правил эксплуатации:

• Работать при условиях, которые указаны в паспорте на аппарат (климатическое исполнение всех типов балластных реостатов – от -40 до +45ºС);
• Запрещается эксплуатация в атмосфере, загрязнённой пылью и вблизи с источниками газа и пара, которые способствуют разрушению электроизоляции;
• Используемый балластный реостат должен проходить периодическую поверку в специализированной электролаборатории. Сроки и содержание такой поверки определяются положениями РД 03-614-03.

Баластники в сварке: как, зачем и для чего?

Ведь что такое проводник? Это материал с минимальным сопротивлением, чтобы через них проходил электрический ток с такими же минимальными потерями. Это обычная практика. Исключением являются случаи с задачами «наоборот»: когда сопротивление нужно повысить.

Такая нужда возникает при завышенных показателях тока, которые необходимо регулировать. Именно для таких целей и существует сварочный баластник. Он делает сварку проще и быстрее.

1. Как это работает?
2. Как сделать баластник своими руками?
3. Настройки балластного реостата
4. РБ-302
5. РБ-302У2
6. РБ-306
7. ББР
8. Правила работы с балластными реостатами

Как это работает?

По своей сути это баластный реостат – специальное устройство для формирования повышенного сопротивления для сварочного электричества. Этот реостат отличается своей простотой. Он встроен во многие продвинутые и дорогие модели сварочных аппаратов, также его можно купить отдельно.

Кроме того, баластник можно соорудить самостоятельно без особых проблем. Нужно заметить, что каждый уважающий себя мастер сварки имеет в своих запасниках такое устройство.

По принципу своего действия сварочный баластник является точкой препятствия на пути перемещения электрического тока, это «пункт» высокого сопротивления. С внешней точки зрения он похож на сложную толстую пружину.

Зачем нужен балластник?

Эта пружина всегда снабжена подвижным контактом, который при передвижении вдоль пружины изменяет длину пути, который ток проходит по баластнику.

Особым разнообразием моделей это устройство похвастаться не может.

Некоторые различия есть, они определяются следующими критериями:

• Габариты пружины: чем она длиннее, тем длиннее путь электронов через все витки реостата, тем большее сопротивление снижает силу тока.
• Природа металла с определенными коэффициентами сопротивления.
• Толщина пружины также прямо пропорциональна силе сопротивления. Толщина связана с длиной реостата.

На деле выходит следующим образом: без баластного реостата ток имел бы силу в 250 А. Если подключить к этой цепи баластник, электрический поток начнет терять силу и на выходе имел бы всего 10 А.

Конечно, регулятором можно изменить длину пути по спирали, по который проходит поток. Потери в этом случае были бы другими.

Как сделать баластник своими руками?

Первым делом нужно найти подходящую проволоку из металла. Она может быть, к примеру, медная. Дополнительно понадобится цилиндрическая форма, например, труба и амперметр. Нужно продумать, из чего сделать подвижный контакт, это может быть провод.

Прямую проволоку нужно превратить в тугую пружину. Для этого ее наматывают на цилиндрическую форму, стараясь расположить витки максимально близко друг к другу. Конец скрученной проволоки нужно подсоединить к проводу для тока. Также присоединяем подвижный контакт.

Следующий этап очень важный: нужно проверить работу нового реостата с помощь. Амперметра. Дело в том, что домашний самодельный баластник для сварочного аппарата не такой точный, как заводские модели.

Следующий нюанс заключается в том, что наш реостат не снабжен корпусом, поэтому соблюдение правил техники безопасности делается еще более обязательным.

Настройки балластного реостата

Главное в качественном процессе сварки – стабильные показатели работы электрической дуги, вернее – ее вольтамперных характеристик. С этим требованием отлично справляются современные инверторы.

Маркировка балластного реостата.

Делаются это за счет преобразования тока в два этапа и переключения самого инвертора. Все остальные сварочные аппараты такими характеристиками похвастаться не могут. Поэтому рядом с ними должен обязательно присутствовать балластный реостат.

Он предназначен для ступенчатого контроля работы дуги и компенсации составляющей тока во время подпитки от трансформатора. Нихромовая проволока в схеме параллельного соединения – основной составляющий элемент. Важно, что каждая секция реостата подключается к сети автономно, с помощью рубильника.

У такого реостата всего две рабочие функции:

1. Регулирование силы тока дискретным образом.
2. Компенсация постоянной составляющей тока, формирующейся в течение подпитки сварочного элемента с помощью трансформатора.

Производительность и общая эффективность балластного реостата напрямую зависят от количества витков или секций спирали. Ведь каждая из них является элементом цепи, которая разрывается с помощью рубильника.

Цепь последовательная, а соединение секций – параллельное. Такая комбинация дает отличный результат: периодическое подключение к работе каждого из элементов, чтобы регулировать напряжение в сварочном аппарате.

Подключение реостата к сварочной цепи должны быть последовательным к источнику питания.

Кнопки управления всегда выводятся на внешнюю стенку защитного металлического корпуса. В самых продвинутых реостатных моделях имеются внутренние вентиляторы, охлаждающие элементы устройства во время работы с током высоких значений.

Если вентиляторов нет, нужно обязательно следить за последовательным включением нескольких реостатов.

Популярнее всех на рынке линейка балластных реостатов под аббревиатурой РБ: их всего пять опций для разных значений тока – его диапазона – минимального и максимального значений.

Предлагаем легкую прогулку по самым востребованным моделям, чтобы ознакомиться с их техническими характеристиками подробнее:

РБ-302

Отличный аппарат в роли компаньона к сварочным агрегатам для регулирования силы тока в процессах полуавтоматической или ручной сварки. Работает параллельно со сварочными выпрямителями и генераторами.

Эта версия предназначена для диапазона электропитания в пределах 27 – 30 В с предельным максимумом до 70 А и минимумом при падении в 30 А.

Реостат снабжен системой воздушного охлаждения. У него неплохой показатель ПВ – продолжительность включения в 60%. Это означает, что длительность сварки не должна превышать 10-ти минут. В противном случае ПВ необходимо снизить.

В этом аппарате регулировка сварочного тока представлена шестью ступенями, которые циклически включаются и выключаются.

Структурные элементы выполнены из самых современных материалов: изоляция, к примеру, сделана из керамических профилированных пластинок, а плато сформировано их специальных жаропрочных проволок фехралевой природы.

РБ-302У2

Эта модель является разновидностью материнского реостата для работы в условиях повышенной влажности или жесткого ультрафиолетового излучения. В итоге с ним можно работать на открытом воздухе в неблагоприятных для обычной аппаратуры условиях.

РБ-306

Эта модель посерьезнее: он не перегревается и намного точнее в регулировании сварочного электропитания, чем РБ-302. Реостат снабжен усовершенствованной системой охлаждения: в корпусе больше отверстий жалюзи, поэтому обдув резисторов интенсивный и эффективный.

Электрическая схема баластника.

Все элементы сопротивления расположены в виде модульной системы. Такой расклад делает диагностику и замену элементов намного легче и точнее. Диапазон значений силы тока значительно шире, а регулировать показатели можно с намного большей точностью.

Это специальные Блоки Балластных Реостатов. Они собираются из элементов РБ-306 для резки металлов электродуговым методом. Это отличное решение для контроля сварочного тока от выпрямителя в аппаратах – автоматах.

Правила работы с балластными реостатами

Несмотря на простоту конструкции и применения балластные реостаты требуют выполнения определенных правил эксплуатации:

• Изучить, запомнить и работать только при соблюдении условий, изложенных в техническом паспорте аппарата. Не забывать учитывать климатические условия.
• Не работать с РБ в условиях густой пыли или рядом с местами, где много газа или пара, что очень быстро разрушает электроизоляцию в устройстве.
• Постоянно проверять аппарат в лаборатории по ГОСТу РД 03-614-03.

Чертеж баластника и график напряжения.

При перегреве реостатов нужно подключать к дуге несколько реостатов – в последовательном порядке. Ну а если сварочный ток меньше, то сопротивление следует повышать.

В работе с алюминием, к примеру, переменный ток нужно регулировать в очень небольших пределах, всего лишь до 20%. В этом случае происходит неполная компенсация постоянной составляющей тока.

Если вести речь о полной компенсации, то нужно использовать аппараты марок УКДН или УДГУ, которые оснащены батареями конденсаторов.

Балластный реостат

Назначение и принцип работы

Качественное выполнение сварочных работ с применением простейших сварочников возможно только при регулировке рабочих параметров выходного тока. Сопротивление должно меняться в необходимом диапазоне, такой эффект достигается с помощью регулятора. Мощность амперного балласта напрямую зависит от количества витков (секций), по которым перемещается бегунок, меняя длину электрической цепи. Рубильник разрывает ее при необходимости.

У балластного реостата для сварочного аппарата две основные функции:

• дискреция электросопротивления под значения сварочного тока;
• компенсация вольт-амперных скачков при розжиге дуги, переносе металла.

Набор сопротивлений из константана не критично нагревается при подаче напряжения. По принципу действия реостатное устройство – параллельно соединенные пластины или металлическая пружина. Регулировка длины цепи ступенчатая. В основе работы реостата – физический закон Ома. Электроимпульс высокого напряжения «гасится», натыкаясь на балластное препятствие, ампераж снижается за счет возрастания параметра «R». Балласт сопротивления позволяет работать на высокочастотных токах, сваривать тонкие детали, соединять заготовки из алюминия, нержавеющих сплавов.

Настройки балластного реостата

Главное в качественном процессе сварки – стабильные показатели работы электрической дуги, вернее – ее вольтамперных характеристик. С этим требованием отлично справляются современные инверторы.

Маркировка балластного реостата.

Делаются это за счет преобразования тока в два этапа и переключения самого инвертора. Все остальные сварочные аппараты такими характеристиками похвастаться не могут. Поэтому рядом с ними должен обязательно присутствовать балластный реостат.

Он предназначен для ступенчатого контроля работы дуги и компенсации составляющей тока во время подпитки от трансформатора. Нихромовая проволока в схеме параллельного соединения – основной составляющий элемент. Важно, что каждая секция реостата подключается к сети автономно, с помощью рубильника.

У такого реостата всего две рабочие функции:

1. Регулирование силы тока дискретным образом.
2. Компенсация постоянной составляющей тока, формирующейся в течение подпитки сварочного элемента с помощью трансформатора.

Производительность и общая эффективность балластного реостата напрямую зависят от количества витков или секций спирали. Ведь каждая из них является элементом цепи, которая разрывается с помощью рубильника.

Цепь последовательная, а соединение секций – параллельное. Такая комбинация дает отличный результат: периодическое подключение к работе каждого из элементов, чтобы регулировать напряжение в сварочном аппарате.

Подключение реостата к сварочной цепи должны быть последовательным к источнику питания.

Кнопки управления всегда выводятся на внешнюю стенку защитного металлического корпуса. В самых продвинутых реостатных моделях имеются внутренние вентиляторы, охлаждающие элементы устройства во время работы с током высоких значений.

Если вентиляторов нет, нужно обязательно следить за последовательным включением нескольких реостатов.

Популярнее всех на рынке линейка балластных реостатов под аббревиатурой РБ: их всего пять опций для разных значений тока – его диапазона – минимального и максимального значений.

Предлагаем легкую прогулку по самым востребованным моделям, чтобы ознакомиться с их техническими характеристиками подробнее:

РБ-302

Балластник РБ-302.
Отличный аппарат в роли компаньона к сварочным агрегатам для регулирования силы тока в процессах полуавтоматической или ручной сварки. Работает параллельно со сварочными выпрямителями и генераторами.

Эта версия предназначена для диапазона электропитания в пределах 27 – 30 В с предельным максимумом до 70 А и минимумом при падении в 30 А.

Реостат снабжен системой воздушного охлаждения. У него неплохой показатель ПВ – продолжительность включения в 60%. Это означает, что длительность сварки не должна превышать 10-ти минут. В противном случае ПВ необходимо снизить.

В этом аппарате регулировка сварочного тока представлена шестью ступенями, которые циклически включаются и выключаются.

Структурные элементы выполнены из самых современных материалов: изоляция, к примеру, сделана из керамических профилированных пластинок, а плато сформировано их специальных жаропрочных проволок фехралевой природы.

РБ-302У2

Эта модель является разновидностью материнского реостата для работы в условиях повышенной влажности или жесткого ультрафиолетового излучения. В итоге с ним можно работать на открытом воздухе в неблагоприятных для обычной аппаратуры условиях.

РБ-306

Эта модель посерьезнее: он не перегревается и намного точнее в регулировании сварочного электропитания, чем РБ-302. Реостат снабжен усовершенствованной системой охлаждения: в корпусе больше отверстий жалюзи, поэтому обдув резисторов интенсивный и эффективный.

Электрическая схема баластника.

Все элементы сопротивления расположены в виде модульной системы. Такой расклад делает диагностику и замену элементов намного легче и точнее. Диапазон значений силы тока значительно шире, а регулировать показатели можно с намного большей точностью.

Это специальные Блоки Балластных Реостатов. Они собираются из элементов РБ-306 для резки металлов электродуговым методом. Это отличное решение для контроля сварочного тока от выпрямителя в аппаратах – автоматах.

Устройство

Основа любого балластника для сварочных аппаратов – металл, выполняющий функцию электробалласта. Величина нагрузки меняется регулятором. Это по сути – подвижный контактный элемент, закрепляемый на линейной поверхности электрического приспособления. Поскольку он ограничивает часть электрической цепи, один из полюсов должен быть с клеммой, чтобы присоединяться к электроду или «массе». Устройство довольно простое, понятное школьникам, изучающим раздел «электричество».

Приспособления секционного типа оснащаются дополнительными рубильниками, включающими секции в общую цепочку. При закрытом положении секции не задействуются, на них не поступает напряжение. При монтаже балластных реостатов большое внимание уделяется корпусу. Он должен выдерживать тепловую нагрузку, создаваемую при работе. На фабричных вариантах все элементы управления, включая тумблеры, обычно расположены на общей панели. Обычно предусмотрены кулерные системы охлаждения, вентиляторы. Они увеличивают рабочий цикл, оборудование не потребуется регулярно выключать или одновременно подключать к сварочному аппарату несколько подобных приспособлений к одному сварочному аппарату.

Схема устройства балластного реостата для сварочного аппарата

Как сделать своими руками

Самостоятельно балластный реостат проще делать в виде спирали. Используют мягкую (отожженную) проволоку. Понадобится цилиндрический предмет для навивки. Можно использовать отрезок металлической или пластиковой трубы. Для передвижного контакта подойдет провод от сварочного держателя.

Мало сделать балластник своими руками, его необходимо протестировать. Нужно контакты подключить к амперметру. Остается намотать проволочный отрезок на форму, закрепить на электроизоляционной подставке. Конец скрученной проволоки подсоединяют к источнику питания. Держатель присоединяется к перемещаемому токоведущему элементу.

После замеров силы тока амперметром в разных позициях держателя можно нанести на поставку шкалу с токовыми параметрами. Самодельный балластный реостат по точности уступает фабричному. Открытая модель охлаждается естественным образом. Пользоваться устройством нужно осторожно.

Самодельный балластный реостат уступает фабричному по точности и качеству исполнения, поэтому пользоваться устройством нужно осторожно, соблюдая меры безопасности.

Популярные модели

Линейка балластников с маркировкой «РБ» – это 5-ти и 6-ти позиционные варианты с шагом значений от 5-ти до 10-ти ампер. Числовое обозначение соответствует диапазону от минимального до максимального значения сварочного тока.

РБ-302

При полуавтоматической и ручной сварке в режиме от 30 А до 70 А к трансформаторам, выпрямителям, генераторам рекомендуется подключать эту модель сварочного реостата. Продолжительность включения не менее 10 минут, этого времени достаточно для сварки в гараже, дома.

Балластный реостат РБ-306

Эксплуатация модели РБ-302 выявила ряд ограничений. Быстрый выход из строя резисторов вследствие их перегрева и недостаточную точность регулировки по току. В частности, при длительных ПВ реостат сильно перегревается, что вынуждает применять аналогичный аппарат, подключаемый параллельно основному.

Модель РБ-306 лишена этих недостатков. Корпус аппарата выполнен с увеличенным количеством жалюзи, которые улучшают обдув элементов резисторных плат, а в качестве материала проволок использованы фехралевые пружины диаметром 3 мм. Первая ветка – на 6 А – собрана в виде трубчатого электронагревателя.

Правила работы и подключения

По ГОСТ РД 03-614-03 необходимо регулярно проверять устройства в аккредитованных лабораториях или сервисных мастерских. При последовательном подключении балластника к сварочному аппарату важно соблюдать несколько правил:

• условия эксплуатации должны соответствовать заявленным в техдокументации, обычно указывается температурный диапазон от -40 до +45ºС и относительная влажность воздуха не более 80%;
• имеются ограничения по запыленности и загазованности, они связаны с конструктивными особенностями балластных реостатов, в корпусе предусмотрены вентиляционные пазы, в которые может попасть электропроводная пыль и пары;
• необходимо следить за нагревом корпуса, при сварке алюминия, некоторых видов нержавейки лучше сразу подключить несколько реостатов или использовать один в 20% диапазона, чтобы обеспечить частичную компенсацию вместо полной.

Правила распространяются на самостоятельно сделанные балластники. Требования электробезопасности при этом ужесточаются.

Назначение и устройство балластного реостата

Для формирования крутопадающей вольтамперной характеристики рабочего тока во время сварки, балластный реостат должен выполняет две функции: дискретно регулировать силу тока, и компенсировать его постоянную составляющую, которая возникает при питании сварочного поста от трансформатора.

Эффективность балластного реостата определяется числом его рабочих секций, каждая из которых представляет собой последовательную электрическую цепь из резистора с определённым сопротивлением и рубильника, механически разрывающего эту цепь. Соединение секций – параллельное, что создаёт наилучшие возможности для комбинированного включения в работу каждой из них. В результате регулировка тока может выполняться с шагом 5…10 А, чего в большинстве случаев бывает вполне достаточно. В общую цепь сварочного поста балластный реостат подключается последовательно источнику тока.

Конструктивно балластный реостат представляет собой агрегат, состоящий из:

1. Закрытого обдуваемого корпуса.
2. Нескольких плат из нихромовых или константановых лент.
3. Прерывателей, число которых соответствует числу ступеней регулирования.
4. Клемм, к которым подключаются кабеля сварочного аппарата.
5. Блока включения нужного сварочного диапазона.

Все элементы управления выводятся на одну из внешних панелей корпуса. В наиболее современных конструкциях балластных реостатов в корпус встраиваются вентиляторы, устраняющие перегрев аппарата при длительной работе на больших токах (в противном случае для этого приходится последовательно подключать несколько балластных реостатов), а также конденсаторные батареи, которые компенсируют постоянную составляющую тока, возникающую при специальных процессах сварки, в частности, алюминия.

Балясник для сварочного аппарата

Проводником является материал с небольшим сопротивлением, через который передается электрический ток. Благодаря тому, что сопротивление проводника маленькое непродуктивные потери электричества незначительны. Это обычная практика построения электрических схем. Но случаются и другие задачи, с точностью «до наоборот». То есть, сопротивление проводника нужно довести до максимально возможного значения.

Необходимость чаще всего диктуется завышенными показателями тока. Их значение необходимо подогнать под определенные требования, которые меньше от номинальных. Для таких целей и был изобретен балластник. Он ускоряет сварочный процесс и делает его проще. Балластный реостат – это специальное устройство, предназначенное для регулировки тока в процессе выполнения сварочных работ.

• Реостат балластный – что это такое. Принцип работы
• Сделать балластник своими руками
• Настройка реостата
• Балластные реостаты серии РБ
  • РБ-302
  • РБ-302У2
  • РБ-306
  • ББР
• Правила работы с реостатами

Реостат балластный – что это такое. Принцип работы

Принимая во внимание назначение и принцип работы, можно кратко сказать, что балластный реостат представляет собой простую установку для повышения сопротивления при сварке. Он характеризуется простотой устройства и поэтому часто встраивается в продвинутые модели сварочных аппаратов. К тому же реостат можно приобрести в розничной сети отдельно.

По принципу действия устройство является некоей точкой препятствия на пути перемещения электрического тока от источника к кабелю сварочного аппарата. Точка препятствия – ничто иное, как область высокого сопротивления, подключенная к электрической цепи. Визуально он представляет собой толстую пружину. Она комплектуется подвижным контактом. Его перемещение вдоль пружины позволяет изменить длину пути, через который проходит электрический ток. Благодаря этому и изменяется сопротивление в цепи.

Нельзя сказать, что разные представленные на рынке модели устройства имеют какие-либо существенные отличия. Они укомплектованы почти-что одинаково, за исключением некоторых нюансов:

• размеры пружины. Часть сварочных аппаратов оснащается длинной, а часть – пружиной небольшого размера. Зависимость здесь простая: чем длиннее балластник, тем большее сопротивление можно выставить во время работы;
• пружина может быть изготовлена из разных марок металла, что тоже влияет на сопротивление узла;
• толщина металла, из которого изготовлена пружина. Это еще один важный фактор, влияющий на сопротивление.

Какова же роль балластного реостата? Если бы его не было, то сила тока на выходе составила бы 250А. Если в электрическую цепь добавить балластник, то с его помощью этот показатель можно уменьшить до 10А. Любое значение в этом коридоре можно выставить в зависимости от вида сварочных работ, применяемых расходников и материалов.

Сделать балластник своими руками

Чтобы изготовить регулятор своими руками, нужно, прежде всего, найти подходящую по длине и толщине проволоку. Идеально, если она будет из меди. Дополнительно потребуется цилиндр – пластиковая или сделанная из прессованного картона труба. Обязательно нужно купить амперметр, а подвижной контакт можно изготовить из обычной проволоки или другого подручного токопроводящего материала.

Теперь из проволоки следует сделать пружину. Для этого ее нужно намотать на цилиндр, располагаю витки как можно ближе по отношению один к другому. Один конец подсоединяется к проводнику, подающему напряжение, а выходом будет служить подвижной контакт.

После этого наступает очень важный и ответственный этап. Заготовку следует проверить с помощью амперметра. Хорошо, если есть из чего сделать защитный корпус. Можно, конечно, обойтись и без него. Однако в таком случае нарушаются все требования техники безопасности и существует довольно высокая вероятность поражения сварщика электрическим током. Поэтому при работе нужно быть предельно аккуратным и внимательным. И еще один нюанс. Следует понимать, что изготовленный в домашних условиях балластный реостат не настолько точно работает, как заводской аналог.

Настройка реостата

Качественная сварка возможна только в том случае, если будет обеспечена стабильность электрической дуги, которая выражается в оптимальных вольтамперных показателях. наилучше в этом плане себя зарекомендовали современные инверторы. Хороший результат был достигнут, благодаря двухуровневому преобразованию тока и возможности переключения режимов самого инвертора.

Остальные сварочные аппараты не могут обеспечить такой результат. Поэтому они комплектуются дополнительным устройством регулировки – балластным реостатом. Он дает возможность весьма точно отрегулировать поступающий от трансформатора ток, компенсировать его силу и обеспечить стабильность электрической дуги. Одним из основных его компонентов является нихромовая проволока в схеме параллельного соединения. Каждая из секций реостата подключается к цепи автономно при помощи рубильника.

Каждый реостат имеет две рабочие функции:

1. Компенсация составляющей тока, сформированной с помощью трансформатора в процессе работы.
2. Регулирование тока дискретным методом.

Эффективность балластного реостата прямо пропорциональна количеству витков пружины или числу секций реостата. Чем больше элементов можно подключить в цепь, тем сильнее понижается ток на выходе.

Изюминка заключается в том, что в последовательной электрической цепи секции соединяются параллельно. Благодаря такому решению обеспечивается качественный результат. Регулировка напряжения в сварочном аппарате выполняется путем подключения или же, наоборот, отключения одного из элементов сопротивления.

Кнопки, с помощью которых изменяются настройки, выводятся на лицевую поверхность корпуса. Управлять работой сварки просто. Продвинутые модели сварочных аппаратов оснащаются встроенными вентиляторами, которые охлаждают реостат (пружину) при работе с большим током. В устройствах, не имеющих принудительной вентиляции, нужно самостоятельно контролировать количество подключенных секций и время их работы.

Одними из наиболее популярных балластных реостатов являются модели серии РБ. Они имеют пять позиций регулировки значений тока и характеризуются точностью в работе.

Балластные реостаты серии РБ

РБ-302

Очень хорошая модель, которая составит компанию любому сварочному трансформатору для регулирования тока при ручной или полуавтоматической сварке с использованием электродов. Функционирует параллельно с генераторами и выпрямителями сварочного тока. Модель рассчитана на диапазон 27-30В. Максимальное значение силы тока составляет 70 ампер, а минимальное – 30А. Аппарат укомплектован воздушным охлаждением. Он характеризуется хорошим показателем продолжительности включения, который составляет 60%. Это означает, что максимально допустимая продолжительность включения (непрерывной работы) составляет 10 минут.

В данной модели сила тока регулируется 6-ступенчатым реостатом. Структурные элементы изготовлены из высококачественных материалов. Изоляция выполнена из профилированных керамических пластин, а для производства плато используется специальная жаропрочная проволока.

РБ-302У2

Устройство представляет собой дочернюю модель рассмотренного выше балластного реостата. Разработан специально для эксплуатации в условиях высокой влажности или жесткого УФ-излучения. Его можно использовать для работы на открытых площадках, подвалах и других местах с неблагоприятными условиями.

РБ-306

По сравнению с РБ-302 данный аппарат выглядит предпочтительней. Он не перегревается и значительно точнее в регулировках силы тока. Модель имеет интегрированную высокопроизводительную систему охлаждения. В корпусе предусмотрено большое количество отверстий для вентиляции, что позволяет сделать обдув резисторов максимально эффективным.

Элементы сопротивления имеют модульную структуру. Благодаря этому диагностировать и менять блоки намного проще. Еще большой плюс установки заключается в широком диапазоне значений регулировки силы тока.

Данной маркировкой обозначаются блоки балластных реостатов, скомбинированных из отдельных элементов РБ-306. Системы предназначены для использования при резке металла электродуговой сваркой. Это оптимальное решение для контроля силы тока при выполнении операций подобного характера.

Правила работы с реостатами

Баластник характеризуется простотой устройства и эксплуатации. Тем не менее требуется соблюдение определенных правил:

1. Строго придерживаться рекомендаций, изложенных в технической документации балластного реостата.
2. Всегда учитывать климатические условия, при которых оборудование используется.
3. Не эксплуатировать оборудование в местах, где скопилось много пара, газа или пыли. В противном случае изоляция будет изнашиваться очень быстро.
4. Регулярно проверять установку в специализированной лаборатории на соответствие требованиям ГОСТа РД 03-614-03.
5. При перегреве увеличивать количество подключаемых к цепи реостатов. Подключение последовательное.
6. Повышать сопротивление при малом сварочном токе.

Например, при сварке алюминия сила тока регулируется незначительными изменениями, которые не превышают 20% от текущего значения.

В таких условиях наблюдается неполная компенсация постоянной составляющей. Полная компенсация подразумевается в случае использования аппаратов марок УДГУ или УКДН, которые дополнительно комплектуются набором конденсаторов.

Реостат балластный для чего нужен

Балластный реостат

Балластный реостат служит для ступенчатого регулирования величины сварочного тока. Он состоит из нескольких элементов сопротивления, изготовленных из константановой проволоки с высоким омическим сопротивлением и включенных в сварочную цепь с помощью рубильников. [16]

Балластный реостат – дополнительное устройство, подключаемое последовательно к источнику питания и состоящее из набора нихромовых проволок, заключенных в металлический корпус. Применяется при многопостовой сварке для формирования падающей вольтамперной характеристики системы питания и дискретного регулирования сварочного тока или в случае необходимости дополнительного более тонкого регулирования режима сварки. [17]

Балластный реостат ( рис. 5.101) – электротехническое устройство, предназначенное для создания падающей вольтамперной характеристики питающей системы и ступенчатого регулирования сварочного тока. [19]

Балластный реостат применяется в многопостовых системах питания, а также может быть применен совместно с однопостовыми источниками питания для расширения диапазона регулирования сварочного тока в малоамперной области. [20]

Балластные реостаты ( табл. 4 – 45) предназначены для ступенча того регулирования сварочного тока при использовании многопо стовых источников питания. [21]

Балластный реостат включается последовательно в сварочную цепь для обеспечения устойчивого горения дуги на разных токах. [22]

Балластные реостаты устанавливаются в кабине. Вентиляция кабины осуществляется местным отсосом. [23]

Балластные реостаты должны обеспечивать широкие пределы регулирования сварочного тока. При номинальных токах 200, 250 и 350 А пределы регулирования должны составлять соответственно 50 – 200, 80 – 250 и 100 – 350 А. Реостат должен обеспечивать постоянство устанавливаемого тока в пределах 5 %, причем ступени регулирования обычно составляют 10 – 15 А. Температура кожуха реостата при длительной работе, как правило, не должна превышать 200 С. Исходя из напряжения многопостового генератора 60 В и напряжения дуги при сварке металлическим электродом около 20 В, балластный реостат обычно рассчитывается на погашение напряжения около 40 В. [25]

Балластный реостат служит для ступенчатого регулирования тока, дроссель – для частичной компенсации постоянной составляющей тока. [27]

Балластный реостат РБ-200 ( рис. 23) имеет пять рубильников, переключением которых устанавливают сопротивление реостата. [28]

Балластным реостатом РБ-300 сварочный ток регулируется в пределах от 15 до 300 А. [30]

Осциллятор – это устройство, преобразующее ток промышленной частоты низкого напряжения в ток высокой частоты (150-500 кГц) и высокого напряжения (2000-6000 В), наложение которого на сварочную цепь облегчает возбуждение и стабилизирует дугу при сварке.
Основное применение осцилляторы нашли при аргоно-дуговой сварке переменным током неплавящимся электродом металлов малой толщины и при сварке электродами низкими ионизирующими свойствами покрытия.

Принципиальная электрическая схема осциллятора ОСПЗ-2М показана на рис. 110. Осциллятор состоит из колебательного контура (конденсатора С₅, в качестве индукционной катушки используется подвижная обмотка трансформатора ВЧТ и разрядника Р и двух индуктивных дроссельных катушек Др1 и Др2, повышающего трансформатора ПТ, высокочастотного трансформатора ВЧТ.
Колебательный контур генерирует ток высокой частоты и связан со сварочной цепью индуктивно через высокочастотный трансформатор, выводы вторичных обмоток которого присоединяются: один к заземленному зажиму выводной панели, другой – через конденсатор С6 и предохранитель Пр2 ко второму зажиму. Для защиты сварщика от поражения электрическим током в цепь включен конденсатор С₆, сопротивление которого препятствует прохождению тока высокого напряжения и низкой частоты в сварочную цепь. На случай пробоя конденсатора С₆ в цепь включен плавкий предохранитель Пр2.
Осциллятор ОСПЗ-2М рассчитан на подключение непосредственно в двухфазную или однофазную сеть напряжением 220 В.
При нормальной работе осциллятор равномерно потрескивает, за счет высокого напряжения происходит пробой зазора искрового разрядника, величина искрового зазора должна быть 1,5-2 мм, которая регулируется сжатием электродов регулировочным винтом. Напряжение на элементах схемы осциллятора достигает нескольких тысяч вольт, поэтому регулирование необходимо выполнять при отключенном осцилляторе.
Осциллятор необходимо зарегистрировать в местных органах инспекции электросвязи. При эксплуатации следить за его правильным присоединением к силовой и сварочной цепи, а также за исправным состоянием контактов; работать при надетом кожухе, кожух снимать только при осмотре или ремонте и при отсоединенной сети; следить за исправным состоянием рабочих поверхностей разрядника, а при появлении нагара – зачистить их наждачной бумагой.
Осцилляторы, у которых первичное напряжение 65 В, подключать к вторичным зажимам сварочных трансформаторов типа ТС, СТН, ТСД, СТАН не рекомендуется, так как в этом случае напряжение в цепи при сварке понижается. Для питания осциллятора нужно применять силовой трансформатор, имеющий вторичное напряжение 65-70 В.
Схема подключения осцилляторов М-3 и ОС-1 к сварочному трансформатору типа СТЭ показана на рис. 111. Технические характеристики осцилляторов приведены в табл. 34.

Импульсные возбудители дуги. Это такие устройства, которые служат для подачи синхронизированных импульсов повышенного напряжения на сварочную дугу переменного тока в момент изменения полярности. Благодаря этому значительно облегчается повторное зажигание дуги, что позволяет снизить напряжение холостого хода трансформатора до 40-50 В.
Импульсные возбудители применяют только для дуговой сварки в среде защитных газов неплавящимся электродом. Возбудители (с высокой стороны) подключаются параллельно к сети питания трансформатора (380 В), а на выходе – параллельно дуге. Мощные возбудители последовательного включения применяют для сварки под флюсом.
Импульсные возбудители дуги более устойчивы в работе, чем осцилляторы, они не создают радиопомех, но из-за недостаточного напряжения (200-300 В) не обеспечивают зажигания дуги без соприкосновения электрода с изделием. Возможны случаи комбинированного применения осциллятора для начального зажигания дуги и импульсного возбудителя для поддержания ее последующего стабильного горения.
Разработанный институтом электросварки имени Е.О. Патона генератор импульсов ГИ-1 имеет мощность 100 Вт, его габариты 275×305×340 мм.
Стабилизатор сварочной дуги. Для повышения производительности ручной дуговой сварки и экономичного использования электроэнергии создан стабилизатор сварочной дуги СД-2. Стабилизатор поддерживает устойчивое горение сварочной дуги при сварке переменным током плавящимся электродом путем подачи на дугу в начале каждого периода импульса напряжения. Стабилизатор расширяет технологические возможности сварочного трансформатора и позволяет выполнять сварку на переменном токе электродами УОНИ, ручную дуговую сварку неплавящимся электродом изделий из легированных сталей и алюминиевых сплавов.
Схема внешних электрических соединений стабилизатора показана на рис. 112, а, осциллограмма стабилизирующего импульса – на рис. 112,6.

Сварка с применением стабилизатора позволяет экономичнее использовать электроэнергию, расширить технологические возможности применения сварочного трансформатора, уменьшить эксплуатационные расходы, ликвидировать магнитное дутье.
Сварочное устройство «Разряд-250». Это устройство разработано на базе сварочного трансформатора ТСМ-250 и стабилизатора сварочной дуги, выдающего импульсы частотой 100 Гц.
Устройство «Разряд-250» предназначено для ручной дуговой сварки постоянным и переменным током плавящимися электродами любого типа. Устройство может использоваться при сварке неплавящимися электродами, например при сварке алюминия.
Функциональная схема сварочного устройства и осциллограмма напряжения холостого хода на выходе устройства показаны на рис. 113, а, б.

Устойчивое горение дуги обеспечивается подачей на дугу в начале каждой половины периода переменного напряжения сварочного трансформатора импульса напряжения прямой полярности, т. е. совпадающего с полярностью указанного напряжения.

Продолжительность работы ПР, % . 20
Напряжение холостого хода, В . 60
Напряжение номинальное, В . 25
Напряжение питающей сети, В . 380 или 220
Максимальный сварочный ток, А . 250
Номинальный первичный ток, А . 43
Коэффициент мощности при номинальном режиме, не менее . 0,55
Коэффициент полезного действия, % . 69
Частота следования стабилизирующих импульсов, Гц . 100

Балластные реостаты. Балластный реостат служит для ступенчатого регулирования величины сварочного тока. Он состоит из нескольких элементов сопротивления, изготовленных из константановой проволоки с высоким омическим сопротивлением и включенных в сварочную цепь с помощью рубильников.
Схема наиболее распространенного балластного реостата РБ-300 показана на рис. 114. Балластным реостатом РБ-300 сварочный ток регулируется в пределах от 15 до 300 А. Если для сварки требуется величина тока более 300 А, то следует включать параллельно два балластных реостата. При параллельном соединении двух реостатов сила тока увеличивается в два раза, т. е. для двух реостатов РБ-300 максимальный ток будет 600 А.

Реостат балластный.

Балластный реостат предназначен для создания крутопадающей характеристики источника питания, ступенчатого регулирования сварочного тока и компенсации постоянной составляющей сварочного тока при работе от трансформатора. Реостат балластный – используется как дополнительное устройство. Применяется при многопостовой сварке для формирования падающей вольт-амперной характеристики или в случае необходимости дополнительного более тонкого регулирования режима сварки.

Он состоит из набора нихромовых элементов и проволок, соединенных параллельно в электрическую схему и разбит на несколько секций заключенных в металлический корпус. Каждая секция включается в работу при помощи рубильника. Подбором нужного числа работающих секций, выбирается нужный режим сварки и регулируется через 5-10 А. Реостат подключается в сварочную цепь последовательно источнику сварки.

Род тока AC/DC (переменный/постоянный)

Необходимо помнить о вольт-амперных характеристиках балластного реостата, не превышать ПВ (продолжительность включения), это может привести к перегреву и как следствие выходу изделия из строя. В случае перегрева балластника, необходимо включать в цепь дуги дополнительный реостат используя последовательную схему подключения. Если ток меньше, сопротивление балластных реостатов следует увеличить. При сварке на переменном токе алюминия регулировать режим балластным реостатом допустимо лишь в незначительных пределах, полностью компенсировать постоянную составляющую тока не удастся. Для этих целей лучше использовать специальные установки типа: УДГ , УДГУ, где постоянную составляющую гасят с помощью специальных конденсаторов.
