Кулиса в машине что это?

Автомобильная кулиса: что это, как устроена, признаки неисправностей и самостоятельное регулирование

Каждый автомобилист должен знать элементарное устройство своего автомобиля. На курсах вождения предоставляется сжатая информация, при этом, многие моменты оказываются упущенными. Например, не рассматривается кулиса коробки передач. Ввиду этого, у многих автомобилистов складывается ошибочное мнение относительно этой важной детали в конструкции автомобиля. Такую ситуацию нужно немедленно исправлять.

Что такое кулиса в коробке передач автомобиля

Вы считаете, что кулиса в автомобиле — это обычный рычаг, при помощи которого осуществляется удобное переключение передач? Должны вас огорчить, но это не так. Нам есть о чём поговорить, изложенная ниже информация будет очень полезной для вас.

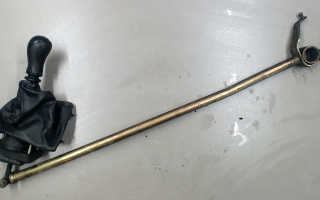

Кулисой мы называем тягу привода управления коробки передач. Эта деталь в устройстве авто является составной, сложной и многокомпонентной. Она обеспечивает связь между рычагом переключения скоростных режимов и штоком. Связующий механизм в коробке передач сложно рассмотреть или потрогать, поскольку располагается он между рычагом и коробкой передач, фактически, под днищем автомобильного кузова. В некоторых случаях для этого механизма отводится место возле карданного вала, также он может находиться под рычагом переключения скоростных режимов.

Что такое автомобильная кулиса, надеемся, понятно каждому. И больше никто не будет путать её с рычагом для переключения скоростей автомобиля. А мы продолжаем углубляться в эту тему и переходим к следующему вопросу.

Устройство механизма

Кулиса в механике часто видоизменяется, становится более надёжной, инновационной и современной. Тем не менее, общие основы её устройства остаются неизменными. Устройство кулисы в КПП выглядит следующим образом:

рычаг для переключения скоростных режимов авто;
тяга, которая обеспечивает возможность выбора передач;
палец вилки выборного механизма;
фиксирующее устройство для пальца;
вилка и сальник.

Изучаемая нами деталь имеет сложное устройство, которое скрыто от глаз водителя. Потому ей уделяется так мало внимания, и часто неопытные водители игнорируют нарушения в работе механизма.

Признаки неисправностей кулисы

Ежедневно она подвергается нагрузкам, для выдерживания которых нужна высокая прочность, выносливость и долговечность. И всё же, проблемы с этой деталью не являются редкостью. В среднем, кулисы КПП хватает на 100 тыс. км. В редких случаях механизм может продержаться 200 тыс. км, встречаются случаи исправной работы на протяжении 300 тыс. Не стоит надеяться на свою удачу, лучше прислушиваться к работе устройства внутри КПП и реагировать на каждое изменение.

Проблемы чаще всего возникают из-за низкого содержания смазочных веществ внутри механизма, попадания воды, пыли и мусора. Как бы там ни было, нужно своевременно выявлять наличие неисправностей кулисы КПП и безотлагательно выполнять ремонт. О наличии проблем в работе механизма можно узнать по ряду признаков:

Увеличенный люфт на ручке коробки передач особенно заметен при нейтральном положении.
Проблемное переключение скоростей, которое может сопровождаться хрустом, тугим ходом рычага и прочими сложностями.
Неправильное включение скоростей, которое не соответствует выбранному положению.

Ни одна из этих проблем не должна игнорироваться. При возникновении хоть малейшего подозрения на неисправное состояние кулисы необходимо сразу же проводить диагностику. В ходе диагностики станут понятными дальнейшие действия автомобилиста: регулирование механизма или его замена. Если проблемы будут игнорироваться, то в процессе движения транспортного средства устройство может сорваться, что станет причиной ДТП.

Самостоятельная регулировка кулисы

При возникновении проблем с механизмом кулисы КПП не нужно спешить выполнять его замену. Нередко спасти ситуацию может простое регулирование. Эта процедура несложная, потому может быть выполнена без привлечения специалистов. Существует два способа выполнения регулировки кулисы:

При выборе задней передачи нужно ослабить хомут, выставить рычаг в идеальное положение, которое будет соответствовать выбранной скорости. В таком положении хомут затягивается и можно проверять работу устройства.
Первая скорость для регулирования механизма выбирается часто при невозможности включения задней передачи. Активируем первую скорость, ослабляем хомут, вращаем привод против хода часовой стрелки пока рычаг не упрётся в фиксатор задней передачи. В таком положении затягиваем хомут.

Это общие правила проведения регулировки кулисы. В зависимости от разновидности механизма процесс регулирования может отличаться. Потому перед началом работ нужно изучить инструкцию своего автомобиля и действовать в соответствии с рекомендациями производителя.

Сегодня было рассказано, что такое кулиса в коробке МКПП, изучено её устройство и признаки, по которым могут быть определены неисправности. Нельзя запускать состояние этой детали ТС, поскольку многие человеческие жизни могут оказаться в опасности.

Кулиса

Кулиса КПП представляет собой механизм многорычажного узла, связывающий между собой рычаг переключения передач и шток, подходящий к коробке. Размещается она под днищем автомобиля, как правило, возле кардана или под находящимся в салоне рычагом коробки передач. В любом случае туда попадает грязь и вода, которые со временем ухудшают качество смазки трущихся элементов кулисы, из-за чего они начинают изнашиваться, приводя к разнообразным проблемам. Средний срок службы кулисы коробки передач составит 120 тыс. км, но во время эксплуатации может понадобится регулировка.

Устройство кулисы

Конструкция кулисы зависит от модели автомобиля, так как в разных семействах применяются различные типы управления КПП. Поэтому рассмотреть точное устройство рычага переключения передач в универсальном варианте невозможно, но можно изучить ориентировочный усредненный вариант.

В большинстве автомобилей кулиса состоит из следующих элементов:

рычаг механизма КПП;
тяга системы выбора передач;
палец вилки системы выбора передач;
фиксатор пальца;
вилка кулисы;
сальник вилки кулисы.

Устройство кулисы КПП

Соединенные между собой эти детали отвечают за то, чтобы рычаг переключения передач включал скорости, в нужный положениях.

Какие могут быть кулисы

По своим видам кулисы подразделяются на:

Визуальное отличие стандартной кулисы от короткоходной (слева — короткоходная, справа — стандартная)

Короткоходные. Это та же кулиса, только с уменьшенным ходом за счет длины самой ручки;
Стандартная.

Зачем нужна короткоходная кулиса? Такой тип используют чтобы сократить дистанцию и время перемещения рукоятки КПП при переключении передач. Это позволяет делать переключение передач более четкими и значительно быстрее.

Читать еще: Как правильно варить сварочным аппаратом?

Также, на некоторых автомобилях, стандартные кулисы, при переключении на 5-ю передачу, ручка кпп упирается в пассажира. Установка короткоходной эту проблему решает.

Короткоходная кулиса распространяется среди гонщиков, для которых скорость переключение передач очень важна.

Признаки неисправности кулисы

Чаще всего проблемы с кулисой устраняются методом регулировки или замены ремкомплекта, реже требуется замена узла.

В большинстве моделей автомобилей кулиса коробки передач является довольно надежным узлом, способным без проблем прослужить до 100 тысяч километров пробега без ремонта. Исключением являются автомобили, которые изначально не отличаются высоким качеством сборки – с ними бывает всякое. Износ кулисы можно определить по появлению таких признаков, как:

увеличение люфта рычага переключения передач;
проблемы с переключением передач;
невозможность регулировки механизма.

Если передачи начали включаться чрезмерно туго, или включается не та передача, которая должна включиться, в первую очередь нужно попытаться отрегулировать привод, если он визуально пребывает в нормальном рабочем состоянии. Если сочленения шарниров работают с большим люфтом, кулису придется менять.

Почему болтается кулиса

Как заменить пружину в КПП

Есть 3 причины, почему болтаются кулисы и как с этим бороться:

Под кожухом у самого основания кулисы, расшатанный механизм. Чтобы избавится от этой проблемы, подкладывают капроновую или механическую шайбу.
На крестовине, выворачивает стопор. Бывает это редко, а решается закручиванием стопора.
Лопается пружина в механизме выбора передач. Нужно покупать саму пружину и менять.

Почему ломается кулиса

Из-за приложенных усилий на кулису, она имеет свойство расшатываться

ТОП-5 часто встречающихся причин выхода из строя кулисы:

от резкого включения передач, когда прилагаются усилия, хотя можно обойтись и без них;
в условиях эксплуатации, нагрузка на механизм;
из-за установки некачественной детали;
при неправильной установке (достаточно перекоса в пару миллиметров) кулиса выйдет из строя уже спустя 100 км;
в процессе использования, образуется смещение (которое гарантирует неправильные нагрузки на элементы оборудования);

Как регулируется кулиса КПП

Кулису регулируют в том случае, когда меняют стандартную на короткоходную или в случае ремонта. Существуют несколько способов регулировки:

По первой передаче.
По задней передаче.

Производить регулировку кулисы нужно с заглушенным мотором и при затянутом стояночном тормозе. Перед тем, как совершать какие-то действия связанные с отсоединением всех деталей, сделайте пометки, они пригодятся чтобы потом все правильно собрать. В противном случае могут произойти изменения в работе механизма.

Для регулировки, нужно ослабить хомут

Чтобы приступить непосредственно к самой регулировки, нужно ослабить хомут он держит непосредственно сам рычаг переключения с тягой. Маленькие повороты или перемещение ступицы вдоль рычага тяги, изменяется четкостью выбора и включением тех или иных передач. После каждой проверки затягивайте хомут и проверяйте свой результат.

Чтобы отрегулировать заднюю передачу, нужно постепенно ослаблять хомут и переводить рычаг КПП в положение, которое соответствует идеальному включению задней передачи. После регулировки, следует затянуть хомут обратно.

Для регулировки первой и второй передачи, поворачиваем рычаг по направлению часовой стрелки. Для третьей и четвертой скорости, нужно отрегулировать перемещение рычага вдоль тяги вперед, по ходу движения машины. При этом не рекомендуется его вращать относительно своей оси! Для регулировки кулисы на пятой и задней передачах, поверните рычаг в противоположную сторону.

Если возникли проблемы с переключением первой, третьей, пятой и задней передаче, то рычаг сдвигается назад. Делать нужно до тех пор, пока не добьётесь нужного результата.

В транспортных средствах где роль кулисы выполняют тросики, а не рычаг, регулировка происходит по другому алгоритму:

Сперва переводится рычаг коробки передач в нейтральное положение.
Затем снимается пыльник рычага КПП.
Подтягиваются тросики. Для натягивания используются несколько гаек. Нужно отпустить дальнюю гайку, которая находится со стороны тросика. Изначально гайку выкручиваем на 3 витка. Затем гайку, которая находится с обратной стороны, закручиваем на 3 витка. Весь крепеж следует законтрить.
Затем контролируется работа селектора переключения передач.

Если проделанная регулировка не дала результата, нужно задуматься о ремонте. Скорее всего в приводе переключения передач, изнашиваются втулки и шаровые шарниры, а также растягиваются тросики (согласно устройству). Если нет значимых намерений менять узел в сборе, тогда стоит задуматься о приобретении ремонтного комплекта, которая подходит для вашего автомобиля и провести замену проблемной детали.

Сколько стоит Кулиса

Средняя цена стандартной кулисы будет в районе 500 рублей на отечественный автомобиль и около 1000 на иномарку среднего класса. Короткоходные, за счет того что это считается тюнингом, — обойдутся дороже.

Кулиса КПП: что это такое, как отрегулировать

Далеко не все автомобилисты представляют, как называется та или иная деталь в их автомобиле. При этом речь идет не только о «запрятанных» в двигатель механизмах, но и об устройствах, с которыми они взаимодействуют буквально каждый день. Одной из таких деталей является кулиса КПП.

Обратите внимание: Название «кулиса» не является официальным для данного механизма, но оно общепринято. На самом деле данная деталь называется тягой привода управления коробки передач.

Что такое кулиса КПП

Многие водители ошибочно считают, что под кулисой понимается рычаг переключения передач, но это не совсем так. Если речь идет о кулисе КПП, подразумевается составной механизм, задачей которого является связь рычага переключения передач и штока. То есть, кулису увидеть, а уж тем более потрогать, водитель не может. Данный элемент располагается между рычагом и непосредственно коробкой переключения передач, а размещается она под днищем автомобиля, около карданного вала, а в некоторых случаях под самим рычагом переключения передач.

Как можно понять из описания, кулисе регулярно приходится сталкиваться с серьезными нагрузками, поэтому данный элемент должен иметь хорошую прочность. Несмотря на это, кулиса подвержена повреждениям. Если в ней отсутствует достаточно смазочных компонентов, в нее попали капли воды, пыль или другой «мусор», велик риск выхода детали из строя.

Обратите внимание: На некоторых автомобилях кулиса может без замены проработать 200-300 и даже более тысяч километров. Но, если брать средний результат, обычно кулиса КПП выходит из строя на 100 тысячах километров эксплуатации.

Признаки износа кулисы КПП

Водитель должен обращать внимание на возможный выход из строя агрегатов автомобиля, в том числе знать характерные признаки износа кулисы КПП, чтобы своевременно предпринять действия по ее замене. Несмотря на то что механизм довольно надежный, следует знать следующие «симптомы» его скорой поломки:

Читать еще: Прокат гц с полимерным покрытием что это?

Повышенный люфт у ручки КПП. Это может быть заметно, как когда ручка находится в нейтральном положении, так и на одной из передач;

Сложности с переключением передач. Например, одна или несколько передач с трудом «втыкаются», а может и вовсе возникает хруст при движении рычага в их сторону;

Чувствуется, что переключаться передачи стали более туго, будто рычаг стал значительно тяжелее;

Передачи включаются неправильно, например, вместо пятой включается третья или наоборот.

Водители часто игнорируют появление люфта в коробке передач, считая, что это нормальная ситуация. На самом деле, если возник люфт, нужно обязательно провести диагностику КПП, а при необходимости отрегулировать или заменить кулису. Дело в том, что незначительный люфт уже является достаточно серьезным симптомом неисправности кулисы КПП. Если ее «сорвет» в процессе движения автомобиля, это может привести к тяжелым последствиям, как для автомобиля, так и для водителя, поскольку велик риск в такой ситуации попадания в ДТП. Именно поэтому, если вы замечаете наличие проблем с переключением передач КПП, обязательно обратитесь в сервисный центр для диагностики и ремонта кулисы, если он потребуется.

Регулировка кулисы КПП

Не всегда требуется полная или частичная замена кулисы. Довольно часто можно ограничиться простой регулировкой. При этом отрегулировать кулису возможно своими руками, без обращения в сервисный центр. Есть два способа регулировки:

По задней передаче. Для того, чтобы отрегулировать кулису по задней передаче, необходимо ослабить на ней хомут, после чего перевести рычаг КПП в то положение, которое соответствует идеальному включению задней передачи. После этого затягивается хомут, и на этом работа считается завершенной;

По первой передаче. Если нет возможности включить заднюю передачу, можно провести регулировку кулисы КПП по первой передаче. Для этого включаем первую передачу, после чего ослабляем хомут кулисы. Далее вращаем привод кулисы против часовой стрелки до упора рычага КПП в пластиковый фиксатор задней скорости, и далее затягиваем хомут.

Стоит отметить, что выше описаны общие процессы регулировки кулисы КПП. Важно сказать, что процесс может отличаться, в зависимости от автомобиля, поэтому перед началом работ рекомендуется ознакомиться с инструкцией конкретно для вашей модели машины.

Кулиса переключения передач: назначение, устройство, регулировка кулисы КПП

Многие водители в процессе эксплуатации ТС рано или поздно сталкиваются с различными неисправностями автомобиля. Что касается коробки передач, кроме самой КПП, с пробегом нередко внимания требует кулиса коробки передач, особенно в случае с МКПП.

На практике кулиса АКПП также может работать со сбоями, однако именно на механике кулиса МКПП выходит из строя заметно чаще. Далее мы поговорим о том, что такое кулиса в коробке передач, как работает механизм, а также какие неисправности кулисы КПП обычно встречаются.

Кулиса коробки передач: устройство и принцип работы

Начнем с того, что название кулиса является обиходным. На самом деле данный элемент специалисты называют тягой привода управления коробки передач. Сама кулиса является достаточно крепкой деталью, однако конструкция состоит из нескольких составных элементов, что несколько снижает надежность.

При этом кулиса в МКПП может изнашиваться достаточно быстро, так как езда на механике, в отличие от АКПП, предполагает постоянную работу с рычагом переключения передач. Обычно срок службы составляет около 100-150 тыс. км., однако проблемы могут появиться раньше.

Как уже было сказано выше, кулиса состоит из нескольких деталей, причем выработка или поломка любой из них приводит к тому, что работоспособность всего механизма будет нарушена. Также кулиса в автомобиле страдает от таких факторов, как попадание пыли, грязи, влаги, недостаточное количество смазки и т.д.

Перейдем к устройству кулисы КПП. Сразу отметим, каждый производитель стремится повысить надежность, а также добиться четкости и легкости включения передач, уменьшить люфты и т.п. В результате конструкция данного механизма на разных авто может отличаться. Однако можно выделить основные (базовые) элементы в устройстве кулисы КПП:

рычаг КПП;
тяга передач;
вилка и палец вилки;
сальник вилки;
фиксатор сальника;

Если же с механизмом возникают проблемы, признаки неисправности кулисы проявляются достаточно отчетливо. Как правило, неполадки кулисы приводят к возникновению определенных трудностей при переключении передач КПП.

Среди основных проблем стоит выделить:

люфты рычага переключения передач;
затруднения при переключении передач, когда к рычагу нужно приложить больше усилий;
стук или хруст при работе рычагом;
передачи не включаются или включается не та передача, которую выбрал водитель (пропала четкость включения передач);

Сразу отметим, некоторые люфты по мере износа допустимы, однако значительное их усиление не только снижает комфорт эксплуатации, но и может стать причиной более серьезных поломок.

В остальных случаях, когда нужные передачи включаются с большим усилием или передачу невозможно включить, необходима профилактика кулисы и регулировка, замена или ремонт, так как езду с поврежденной кулисой вполне можно считать крайне небезопасной.

Регулировка кулисы КПП

Как правило, при возникновении тех или иных проблем с КПП и переключением передач, необходимо начать с регулировки кулисы. Указанная регулировка кулисы является штатной операцией, не требующей особых денежных затрат.

На начальном этапе следует убедиться, что кулиса рабочая, то есть узел может иметь определенную выработку, но при этом должна сохраняться его полная функциональность.
Далее автомобиль следует загнать на яму или поднять на подъемнике, поставить на ручник, под колеса при необходимости подставляются противооткатные упоры.
Теперь можно переходить к чистке кулисы. Двигатель должен быть заглушен. Кулису КПП нужно почистить от грязи, затем смазать кулису подходящей смазкой.
Регулировку кулисы можно провести по задней передаче. Чтобы отрегулировать кулису по задней передаче, сначала на ней нужно ослабить хомут, затем перевести рычаг коробки в положение, когда задняя включается лучше всего. Теперь хомут можно затянуть.

Читать еще: Покрытие латунью в домашних условиях

Добавим, что выше были приведены общие рекомендации касательно регулировки кулисы. На разных авто могут возникать определенные отличия. Чтобы выполнить работу качественно, необходимо заранее изучить мануал для конкретной модели.

Подведем итоги

Как видно, кулиса МКПП постоянно подвергается различным нагрузкам, на нее оказывают влияние внешние факторы и т.д. По этой причине даже такой относительно простой и достаточно надежный механизм требует выполнения периодических работ по очистке, смазке и регулировке.

Если же регулировка не дает желаемого результата, тогда потребуется менять отдельные элементы в конструкции или заменить весь механизм в сборе. При этом нередко только замена кулисы позволяет добиться мягкости хода рычага КПП и одновременно четкости включения передач.

Устройство и принцип работы механической коробки передач. Виды механических коробок (двухвальная, трехвальная), особенности, отличия

Выбор масла для механической коробки передач: виды трансмиссионных масел, особенности и отличия. Какое масло лучше заливать в МКПП, что нужно учитывать.

Как заменить трансмиссионное масло в коробке передач: замена масла в МКПП и АКПП. Когда менять масло в коробке на автомате и механике. Полезные советы.

Как заменить автоматическую коробку передач АКПП на механическую МКПП, а также замена механики на автомат: нюансы. Полезные советы и рекомендации.

Проверка уровня масла в автоматической коробке передач: как проверить уровень ATF. На что еще обратить внимание: цвет, запах, загрязненность АТФ и т.д.

Как обслуживать коробку — автомат: замена масла и масляного фильтра АКПП, стоимость замены масла в автоматической коробке. Способы замены ATF, рекомендации.

Кулиса КПП: что это такое, как отрегулировать

Что такое кулиса КПП

Признаки износа кулисы КПП

Повышенный люфт у ручки КПП. Это может быть заметно, как когда ручка находится в нейтральном положении, так и на одной из передач;
Сложности с переключением передач. Например, одна или несколько передач с трудом «втыкаются», а может и вовсе возникает хруст при движении рычага в их сторону;
Чувствуется, что переключаться передачи стали более туго, будто рычаг стал значительно тяжелее;
Передачи включаются неправильно, например, вместо пятой включается третья или наоборот.

Регулировка кулисы КПП

По задней передаче. Для того, чтобы отрегулировать кулису по задней передаче, необходимо ослабить на ней хомут, после чего перевести рычаг КПП в то положение, которое соответствует идеальному включению задней передачи. После этого затягивается хомут, и на этом работа считается завершенной;
По первой передаче. Если нет возможности включить заднюю передачу, можно провести регулировку кулисы КПП по первой передаче. Для этого включаем первую передачу, после чего ослабляем хомут кулисы. Далее вращаем привод кулисы против часовой стрелки до упора рычага КПП в пластиковый фиксатор задней скорости, и далее затягиваем хомут.
