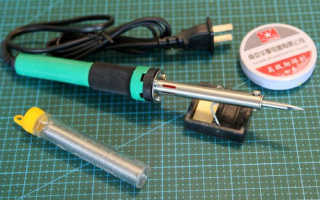

Как правильно работать с паяльником?

Как правильно паять паяльником с канифолью

Знания о том, как правильно паять, нужны не только радиолюбителям и специалистам по монтажу электроаппаратуры. Каждому домашнему мастеру приходится сталкиваться с необходимостью пайки при ремонте электробытовых приборов.

Подготовка паяльника к работе

Перед тем как паять паяльником, следует правильно подготовить его к работе. В быту чаще всего используют электрический паяльник с медным жалом, которое при хранении и эксплуатации постепенно покрывается слоем окиси и подвергается механическим повреждениям. Для получения паяного соединения хорошего качества подготовку паяльника к работе проводят в такой последовательности:

1. Напильником с мелкой насечкой зачищают рабочую часть жала на длину 1 см от кромки. После зачистки инструмент должен приобрести красноватый цвет, свойственный меди, и металлический блеск. Во время зачистки жалу придают клиновидную, скошенную, конусовидную форму, чтобы спаивать, что нужно мастеру.
2. Паяльник включить в сеть и разогреть до рабочей температуры.
3. Жало необходимо залудить, покрыть тонким слоем олова — того же припоя, чем паять соединяемые проводники. Для этого кончик инструмента погружают в канифоль, а затем проводят по нему кусочком припоя. Не стоит применять для лужения паяльника пруток из припоя с канифолью внутри. Чтобы равномерно распределить припой, рабочие грани потереть о металлическую поверхность.

При работе полуда будет обгорать и стираться, поэтому паяльник придется очищать и лудить в процессе пайки несколько раз. Очистить жало можно о кусочек наждачной шкурки.

Если мастер будет пользоваться инструментом с никелированным необгораемым стержнем, чистить его придется специальной губкой или влажной тканью. Лудят такое жало в расплаве канифоли, проводя по нему куском припоя.

Паянию можно научиться только в процессе работы, но перед этим желательно ознакомиться с основными операциями.

Обработка флюсом или лужение

Традиционный и самый доступный флюс — канифоль. При желании можно паять с твердым веществом или его спиртовым раствором (СКФ, Канифоль-гель и т. п.), а также флюсом ТАГС.

Ножки радиодеталей или чипов покрывают полудой на заводе. Но для избавления от окислов можно перед монтажом залудить их заново, смазав жидким флюсом и покрыв равномерным слоем расплавленного припоя.

Медную проволоку перед обработкой флюсом или лужением зачищают мелкой наждачной шкуркой. При этом снимаются слой окиси или эмалевая изоляция. Жидкий флюс наносят кисточкой, а затем прогревают место спайки паяльником и покрывают его тонким слоем олова. Лужение в твердой канифоли производят так:

• кусочек вещества расплавить на подставке и прогреть в нем проводник;
• подать пруток припоя и равномерно распределить расплавленный металл по проволоке.

Правильно паять массивные медные, бронзовые или стальные детали нужно с использованием активных флюсов, которые содержат кислоты (Ф-34А, Глицерин-гидразин и пр.). Они помогут создать равномерный слой полуды и крепко соединить части крупных предметов. На обширные поверхности олово наносят паяльником, равномерно размазывая по ним припой. После работы с активным флюсом следует нейтрализовать остатки кислоты щелочным раствором (например, содовым).

Разогрев и выбор температуры

Начинающим трудно определить, при какой температуре инструмента можно начинать работать. Выбирать степень нагрева следует в зависимости от вида материала:

• пайка микросхем требует разогрева не выше, чем до +250°С, иначе детали могут быть повреждены;
• крупные отдельные радиодетали могут выдержать нагрев до +300°С;
• лужение и соединение медной проволоки может происходить при +400°С или немного ниже;
• массивные детали можно греть на максимальной мощности паяльника (около +400°С).

Многие модели инструментов имеют терморегулятор, и определить степень разогрева легко. Но при отсутствии датчика стоит иметь в виду, что бытовой паяльник удастся разогреть максимально до +350… +400°С. Работу с инструментом можно начинать, если канифоль и припой плавятся в течение 1-2 секунд. Большинство припоев марки ПОС имеет температуру плавления около +250°С.

Даже у опытного мастера не получится правильно паять паяльником, который недостаточно нагрет. При слабом нагреве структура припоя после застывания становится губчатой или гранулированной. Пайка не имеет достаточной прочности и не обеспечивает хороший контакт деталей, а такая работа считается браком.

Работа с припоем

При достаточном нагреве расплавленный припой должен стать текучим. При мелких работах можно взять на жало инструмента каплю сплава и перенести ее на соединяемые детали. Но удобнее пользоваться тонкой проволокой (прутком) разного сечения. Часто внутри проволоки содержится слой канифоли, который помогает правильно паять паяльником без отвлечения от процесса.

При таком способе горячим инструментом прогревается поверхность соединяемых проводников или деталей. Конец прутка припоя подводят к жалу и немного (на 1-3 мм) просовывают под него. Металл моментально плавится, после чего остаток прутка убирают, а припой греют паяльником, пока он не приобретет яркий блеск.

При работе с радиодеталями нужно учитывать, что нагрев для них опасен. Все операции выполняют в течение 1-2 секунд.

Во время пайки соединений одножильных проводов большого сечения можно использовать толстый пруток. При достаточном нагреве инструмента он тоже плавится быстро, но распределять его по спаиваемым поверхностям можно медленнее, стараясь заполнить все выемки скрутки.

Как правильно спаять два провода паяльником?

Как спаять алюминий в домашних условиях, особенности пайки алюминия

Как правильно припаять провода к штекеру наушников?

Как правильно соединить медный и алюминиевый провода?

Что такое нихромовая проволока, её свойства и область применения

Как изготовить электронную печатную плату в домашних условиях?

Как правильно паять паяльником. Соединение пайкой, лужение.

Если у вас обычный паяльник или паяльная станция, то для начала поставьте его прогреваться до нужной температуры. А в это время можно сходить намочить губку, а также подготовить обычные защитные очки и респиратор. Особенно если вы собираетесь использовать кислоту.

Далее разберем, как правильно паять паяльником по порядку, основные моменты и советы. Если вы всё ещё не знаете что нужно для пайки, то рекомендуем прочитать для начала ещё одну статью — что нужно для пайки.

Что вам потребуется кроме самого паяльника: губка, флюс (кислота или канифоль), проволока припоя, пассатижи (лучше 2, можно плоскогубцы), бокорезы. Жало лучше использовать в виде «лопатки» с широким наконечником, чтобы охватить большую площадь.

С чего начать пайку

Что же, практически все кто учится паять, начинают с этого. Вам потребуется сделать куб. Необходимо нарезать 12 абсолютно одинаковых отрезков медного провода, очистить от изоляции. Если используется канифоль, то надо наломать осколков из общей массы и выложить на отдельную крышечку.

Лучше всего использовать припой ПОС-61 либо ПОС-50, где цифра отражает процент содержания олова. Следует выставить температуру в районе 240-260 градусов на паяльной станции, чтобы припой не скатывался с жала, а оставался на нём в виде небольшой капельки. В случае обычного паяльника — просто ждать разогрев до покраснения жала и пробовать расплавить чуток оловянного сплава.

Как правильно паять паяльником.

Взять прутик пассатижами, покрыть флюсом. Либо кисточкой покрыть кислотой, либо растопить канифоль и нанести на жилу.

2. Далее на жало паяльника взять немного припоя, чтобы образовалась капелька. Она не должна капать. И далее провести жалом по прутику, чуть-чуть проворачивая, чтобы вся проволочка покрылась тоненьким слоем олова без просветов.

Подождать пока остынет и повторить операцию со всеми оставшимися. На фото видны пятна, оставшиеся из-за использования кислоты. Потребуется дополнительно протирать, если используется химически активный флюс.

3. Теперь самое сложное, нужно соединить прутики в уголки, потом в 2 квадрата.

4. Один квадрат положить на металлическую плоскость (чтобы не испортить стол) и приделать 4 ребра.

5. Припаять сверху второй квадрат. Миссия выполнена.

Чтобы проверить качество работы, возьмите своё творение и сожмите его в руках. Если он помялся, но ни одно ребро не отвалилось — мои поздравления. Советуется повторять до победного, но попробуйте сделать хотя бы 2-3 раза.

В уголках не должно образовываться капель припоя.

Сами заметите, как на залуженных проводках будет идеально ровный, блестящий слой и стыки деталей станут крепче. А когда привыкнете держать ровно детали, сможете делать что угодно.

Советы: как сделать пайку правильно

После использования канифоли можно попробовать кислоту, но у неё тоже есть ряд недостатков. Флюс наносится прямо перед самой работой.

Припоя не должно быть много! Требуется нанести равный тонкий слой материала без образования капель и наплывов, с отчетливым блеском.

Его всегда надо подносить к месту стыка спаиваемых деталей, но никогда не делайте так: пытаться приложить выше, чтобы он стёк к месту соединения. Так оно не будет обладать достаточной прочностью. Для полноценного процесса диффузии этого не хватит.

Прикладывать к месту спайки жало всей лопаткой для лучшей теплопередачи и прогрева. Также нельзя и перегревать. Это приходит с опытом. После проведения работ не забывайте обязательно протереть залуженый провод от «жировых пятен» из-за кислотного флюса, который к тому же может вызывать коррозию. Не использовать кислоту на микросхемах и радиодеталях. Для них используется химически пассивная канифоль или смола.

Для запаивания использовать только сплавы из чистого олова, свинец вреден. По пайке микросхем множество видео на ютубе, но по лужению проводов достойных нет. Так что придется ориентироваться на фото и развивать свои способности.

Как правильно паять паяльником и что нужно для работы

Умение паять в современной жизни, насыщенной электроприборами и электроникой, необходимо так же, как умение пользоваться отверткой. Методов пайки металлов существует много, но прежде всего нужно знать, как правильно паять паяльником. Такое, казалось бы, несложное действо имеет массу тонкостей и нюансов — начиная с выбора инструмента и заканчивая мерами безопасности при работе с ним.

Общие вопросы

Используют именно металлы, они имеют свойство растекаться по поверхности, если находятся в расплавленном виде. Этому способствуют силы гравитации и умеренного натяжения. Это свойство позволяет соединять несколько деталей. Они покрываются слоем припоя, фиксируя элементы в определенном положении.

Казалось бы, все элементарно: расплавил металл и покрыл им место крепления частей. На практике наблюдается более сложная ситуация, ведь важно, чтобы деталь была и прочной и проводимой электрическим током. В идеале слой должен быть тонким, но с максимальной укрывистостью.

Условия эффективной пайки

Чтобы лучше справиться с этой операцией, нужно учитывать следующие моменты:

• чистота места спайки. Крайне важный аспект, так как наличие даже незначительного слоя оксидной пленки делает крепление ненадежным. Именно для этих целей выполняется обслуживание;
• температура плавления. Припой должен становиться податливым при меньшем количестве градусов по Цельсию, чем соединяемые элементы. Если не учесть этот аспект, можно оказаться в ситуации, когда все придется переделывать, ведь в месте сочленения не сформировалась нормальная кристаллическая решетка.

Подбор расходников

Умение сделать это правильно — залог успеха. Все не так сложно, ведь встречается немало универсальных вариантов, с помощью которых можно без труда решать большинство актуальных задач при пайке. Вся необходимая информация содержится на этикетках, поэтому перед покупкой какой-нибудь марки внимательно ознакомьтесь с тем, что там написано.

Обычно флюсы нужны для протравливания и удаления оксидной пленки. Кроме того, их применение — отличный способ защитить от коррозии. Без них сложно представить полноценную подготовку к пайке, ведь если детали не будут лудиться, то и качественного сочленения не достигнуть. Как правило, данные вещества представляют собой смеси солей, щелочей и кислот.

Можно выделить два типа флюсов:

• активные — создаются на основе хлорной и соляной кислот. Ими можно использовать в самом широком спектре операций. Их главный минус — необходимость удаления сразу после спайки. Если это не сделать, велика вероятность замыкания, так как они обладают высокой проводимостью.
• жидкие — на основе канифоли и спирта или глицерина. Весьма действенны при работе со сталью, но не подходят для цветных металлов. Так же нуждаются в смывании, так как со временем собирают влагу, что повышает проводимость и может стать причиной КЗ.

Выбор осуществляется на основании конкретных целей, которые необходимо достигнуть. Лучше, чтобы в арсенале присутствовали обе разновидности.

Фиксация осуществляется с помощью припоев. Как правило, в ход идут свинцово-оловянные марки (ПОС). После маркировки обязательно присутствует цифра, которая свидетельствует о концентрации олова. Чем внушительнее этот показатель, тем выше устойчивость к механическим воздействиям и электропроводность. Температура плавления при этом ниже. Свинец в соединении нужен для застывания. Без него олово не сможет сохранить однородность.

В продаже присутствуют особые разновидности припоев, в которых отсутствует свинец (БП). Он заменен индием или цинком. Большой плюс таких соединений — отсутствие токсичности. Температура плавления выше, но и прочность гораздо серьезнее.

Можно отыскать легкоплавкие марки. Это припои Вуда и Розе. Они растекаются при температуре 90−110 градусов. Применяются такие соединения при создании и ремонте аппаратуры.

Разновидности паяльников

Разнообразие видов работ и условий, в которых они производятся, породило возникновение нескольких типов паяльного оборудования.

1. Сетевые. Питаются от розеток. Самый распространенный вариант, который знаком каждому, кто имеет хотя бы отдаленное представление. Как правило, применяются при работе с проводами и массивными деталями. Отличаются высокой мощностью, что позволяет качественно прогревать скрепляемые элементы. Имеются и минусы: низкая эргономика. Инструменты этого типа тяжелы, обладают низкой автономностью. Жало расположено далеко от рукояти, поэтому для пайки мелких деталей такие приспособления не годятся.
2. Паяльные станции. Для поддержания температуры используется термоконтроль. Именно они активно используются при работе с мелкими схемами. Не отличаются высокой мощностью (до 40Вт), но для их сферы применения это и не нужно.

Выбор жала паяльника

Эта часть конструкции различна по форме и материалу, из которого произведена. Самым примитивным вариантом является шилообразное жало. Вариаций существует много: лопатка, конус, скос и т. д. Выбирая форму, нужно иметь представление о работе, которая будет выполняться этим жалом. Важно приобрести то, что будет обеспечивать максимальную площадь соприкосновения с поверхностью.

Как правило, в качестве материала используется медь, в которую добавляются различные примеси (например, хром или никель). Это позволяет улучшить эксплуатационные свойства. В частности, значительно увеличивается долговечность.

Жало без покрытия быстро приходит в негодность. Его приходится периодически чистить и лудить. Чтобы нивелировать этот изъян, рекомендуется отковать этот элемент и обточить с целью придания той или иной формы.

Рекомендации по использованию паяльника

В различных ситуациях этот инструмент может применяться с рядом особенностей, на которые стоит обратить внимание. От этого зависит не только конечное качество, но и степень осуществимости операции в целом.

Пайка проводки

Концы окунаются во флюс и после этого по ним проводим жалом, смоченным этим же раствором. Тут важно стряхивать излишки с проводов. Не пренебрегайте этим, если хотите добиться качественного соединения и безупречного функционирования.

Когда предварительная стадия закончена, скручиваем провода и прогреваем их с небольшим количеством припоя. Все свободное пространство должно быть заполнено расплавленной смесью.

Если подразумеваются многопроволочные жилы, можно обойтись без лужения. Концы просто смачиваются и фиксируются без предварительной обработки жалом. Внутри распределительных щитов эта операция не производится, так как высок риск корродирования. Кроме того, подобные конструкции не относятся к категории разъемных.

Ремонт электроники

Правильный подход достижим только опытным путем. Если никогда не выполняли подобную работу, воспользуйтесь помощью специалиста, который подскажет, как работать паяльником в этом случае, ведь важно, чтобы кто-то контролировал и вовремя вносил правки в процесс. Но если речь идет о типовой печатной микросхеме, справится даже тот, кто впервые взял в руки инструмент.

Легче всего паять мелкие выводные элементы. Предварительно фиксируем их с помощью какого-нибудь вязкого вещества в отверстиях. Плотно прижимаем жало с обратной стороны для прогрева. Затем вводим в место спайки припой (его не должно быть слишком много).

Если выводной элемент болтается, сначала смачиваем его флюсом. При такой технике небольшая капля олова с паяльника переносится на ножку. Вещество стекает, заполняя собой отверстие.

Крупногабаритные детали

Кабельные муфты, баки и посуда отличаются высокой теплоемкостью, поэтому процесс обслуживания и соединения выглядит несколько иначе.

Сначала добиваемся полной неподвижности. Это делается с помощью струбцин или пластилина (воска). Затем выполняется точечная спайка.

Следующий этап — лужение. Оно выполняется в местах фиксации. Важно подойти к этому процессу со всей тщательностью.

Затем — свободное пространство заполняется припоем. Используются специальные составы, отличающиеся тугоплавкостью и способностью сохранять герметичность на протяжении длительного отрезка времени.

Если предстоит сделать крупный шов, роль паяльника может исполнить медный топорик, подогреваемый на огне. Это все, что нужно для пайки в подобных случаях.

Важные моменты

1. Фиксируемые детали должны оставаться в неподвижном состоянии до полного застывания. Если этим пренебречь, припой раздробится на множество кристаллов. Придется все делать заново.
2. Чтобы олово постоянно находилось в жидком состоянии, достаточно контакта жала с любой увлажненной точкой.
3. Если наблюдается прилипание, это указывает на недостаток мощность. Следует либо увеличить нагрев, либо воспользоваться инструментом с более внушительными показателями.
4. Крупные детали нужно постоянно поддерживать в нагретом состоянии. Для этого часто используют газовую горелку.
5. Когда подразумевается работа с чувствительными к нагреву деталями, смешивайте обычный припой с легкоплавким.
6. Пользоваться нужно только исправным оборудованием. Только такой подход позволит обеспечить безопасность.

Работа с паяльником не так проста, как это может показаться. Развитие этого умения существенно расширит спектр операций и техник, которые вы сможете использовать.

Как правильно паять?

Советы и рекомендации по правильной пайке

Прежде чем начать рассматривать вопрос: ”Как правильно паять?” Нужно обозначить одно но…

Пайка бывает разная. Нужно понимать, что существует большая разница в методике пайки здоровенного резистора мощностью 2 Ватта на обычную печатную плату и, например, микросхемы BGA на многослойную плату сотового телефона.

Если в первом случае можно обойтись простейшим электрическим паяльником мощностью 40 Ватт, твёрдой канифолью и припоем, то во втором случае потребуется применение таких приборов, как термовоздушная станция, безотмывочный флюс, паяльная паста, трафареты и, возможно, станция нижнего подогрева плат.

Как видим, разница существенная.

В каждом конкретном случае нужно выбирать тот метод пайки, который является наиболее подходящим для конкретного вида монтажа. Так для пайки микросхем в планарном корпусе лучше применять термовоздушную пайку, а для монтажа обычных выводных резисторов, крупногабаритных электролитических конденсаторов стоит применять контактную пайку электрическим паяльником.

Рассмотрим простейшие правила обычной контактной пайки.

Для начала начинающему радиолюбителю вполне достаточно освоить обычную контактную пайку простейшим и самым дешёвым электрическим паяльником с медным жалом.

Сперва необходимо приготовить минимальный наборчик для пайки и паяльный инструмент. О том, как подготовить электрический паяльник к работе уже рассказывалось в статье о подготовке и уходе за паяльником.

Многие считают, что для пайки лучше использовать паяльник с невыгораемым жалом. В отличие от медного, невыгораемое жало не требует периодического затачивания и лужения, так как на его поверхности не образуются углублений – раковин.

Выгоревшее жало паяльника
(для наглядности медное жало предварительно обработано напильником).

На фото видно, что край медного жала неровный, а образовавшиеся углубления заполнены застывшим припоем.

Невыгораемое жало у широко распространённых паяльников, как правило, имеет конусообразную форму. Такое жало не смачивается расплавленным припоем, то есть с его помощью на жало нельзя брать припой. При работе таким паяльником припой к месту пайки доставляется с помощью тонкого проволочного припоя.

Понятно, что использовать припой в кусочках или стержнях при пайке паяльником с невыгораемым жалом затруднительно и неудобно. Поэтому тем, кто хочет научиться паять, лучше начинать свою практику с обычного электрического паяльника с медным жалом. Недостатки его использования легко компенсируются такими удобствами, как лёгкость использования припоев в любом исполнении (проволочном, стержневом, кусковом и т.п), возможность изменения формы медного жала.

Электрический паяльник с медным жалом удобен тем, что с его помощью можно легко дозировать количество припоя, которое необходимо донести к месту пайки.

Чистота спаиваемых поверхностей.

Первое правило качественной пайки – это чистота спаиваемых поверхностей. Даже у новых радиодеталей, купленных в магазине, выводы покрываются окислами и загрязнениями. Но с этими незначительными загрязнениями, как правило, справляется флюс, который применяют в процессе пайки. Если же видно, что выводы радиодеталей или медные проводники сильно загрязнены или покрыты окислом (зеленоватого или тёмно-серого цвета), то перед пайкой их нужно очистить либо перочинным ножом, либо наждачной бумагой.

Особенно это актуально, если при сборке электронного устройства применяются радиодетали, бывшие в употреблении. На их выводах обычно образуется тёмный налёт. Это окисел, который будет препятствовать пайке.

Лужение.

Перед пайкой поверхность выводов необходимо залудить – покрыть тонким и ровным слоем припоя. Если обратить внимание на выводы новых радиодеталей, то в большинстве случаев можно заметить, что их выводы и контакты залужены. Пайка лужёных выводов происходит быстрее и качественнее, так как отпадает необходимость в предварительной подготовке выводов к пайке.

Лужение провода и выводов радиоэлементов легко проводить обычным электрическим паяльником с медным жалом. Как известно, при подготовке паяльника к работе также производят лужение медного жала.

Чтобы залудить медный проводник для начала удаляют с его поверхности изоляцию и очищают от загрязнений, если таковые имеются. Затем нужно обработать поверхность пайки флюсом. Если в качестве флюса применяется кусковая канифоль, то медный провод можно положить на кусок канифоли и коснуться провода хорошо прогретым жалом паяльника. Предварительно на жало паяльника необходимо взять немного припоя.

Далее движением вдоль провода распределяем расплавленный припой по поверхности проводника, стараясь как можно лучше и равномернее прогреть сам проводник. При этом кусковая канифоль плавиться и начинает испаряться под действием температуры. На поверхности проводника должно образоваться ровное покрытие оловянно-свинцовым припоем без комочков и катышков.

Лужение медного провода

Расплавившаяся канифоль способствует уменьшению поверхностного натяжения расплавленного припоя и улучшает смачиваемость спаиваемых поверхностей. Благодаря флюсу (в данном случае – канифоли) обеспечивается равномерное покрытие проводника тонким слоем припоя. Также флюс способствует удалению загрязнений и предотвращает окисление поверхности проводников во время прогрева их паяльником.

Прогрев жала паяльника до рабочей температуры.

Перед началом пайки необходимо включить электрический паяльник и подождать, пока его жало хорошо прогреется и температура его достигнет значения 180 – 240 0 C.

Так как у обычного паяльника нет индикации температуры жала, то судить о достаточном нагреве жала можно по вскипанию канифоли.

Для проверки нужно кратковременно коснуться кусочка канифоли нагретым жалом. Если канифоль плохо плавиться и медленно растекается по жалу паяльника, то он ещё недогрет. Если же происходит вскипание канифоли и обильное выделение пара, то паяльник готов к работе.

В случае пайки недогретым паяльником, припой будет иметь вид кашицы, будет быстро застывать, а поверхность паяного контакта будет иметь шероховатый вид с тёмно – серым оттенком. Такая пайка является некачественной и быстро разрушается.

Качественный паяный контакт имеет характерный металлический глянец, а его поверхность ровная и блестит на солнце.

Также при пайке различных радиодеталей стоит обращать внимание на площади спаиваемых поверхностей. Чем больше площадь проводника, например, медной дорожки на печатной плате, тем мощнее должен быть паяльник. При пайке происходит теплопередача и кроме самого места пайки происходит и побочный прогрев радиодетали или печатной платы.

Если от места пайки происходит существенный теплоотвод, то маломощным паяльником невозможно хорошо прогреть место пайки и припой очень быстро остывает, превращаясь в рыхлую субстанцию. В таком случае нужно либо дольше нагревать спаиваемые поверхности (что не всегда возможно или не приводит к желаемому результату), либо применять более мощный паяльник.

Для пайки малогабаритных радиоэлементов и печатных плат с плотным монтажом лучше использовать паяльник мощностью не более 25 Ватт. Обычно в радиолюбительской практике используются паяльники мощностью 25 – 40 Ватт с питанием от сети переменного тока 220 вольт. При эксплуатации электрического паяльника стоит регулярно проверять целостность изоляции сетевого шнура, так как в процессе работы нередки случаи её повреждения и случайного оплавления разогретыми частями паяльника.

При запаивании либо выпаивании радиодетали с печатной платы желательно следить за временем пайки и ни в коем случае не перегревать печатную плату и медные дорожки на её поверхности свыше 280 0 C.

Если произойдёт перегрев платы, то она может деформироваться в месте нагрева, произойдёт расслоение или вздутие, отслоятся печатные дорожки в месте нагрева.

Температура свыше 240-280 0 C является критической для большинства радиоэлементов. Перегрев радиодеталей во время пайки может вызвать их порчу.

При спайке деталей очень важно жёстко их зафиксировать. Если этого не сделать, то любая вибрация или смещение нарушит качество пайки, так как припою требуется несколько секунд для того чтобы затвердеть.

Для того чтобы качественно производить пайку деталей “на весу” и избежать смещения или вибрации во время остывания паяного контакта можно использовать приспособление, которое в быту радиолюбителей называется “третья рука”.

Такое нехитрое устройство позволит не только легко и без особых усилий производить пайку деталей, но и избавит от ожогов, которые можно получить, если придерживать детали во время пайки рукой.

«Третья рука» в работе

Меры безопасности при пайке.

В процессе пайки довольно легко получить пусть и небольшой, но ожог. Чаще всего ожогам подвергаются пальцы и кисти рук. Причиной ожогов, как правило, является спешка и плохая организация рабочего места.

Нужно помнить, что в процессе пайки не стоит прикладывать больших усилий к паяльнику. Нет смысла давить им на печатную плату в надежде быстрого расплавления паяного контакта. Нужно дождаться, когда температура в месте пайки достигнет необходимой. В противном случае возможно соскальзывание жала паяльника с платы и случайное касание раскалённым металлом пальцев рук или ладони. Поверьте, ожоговые раны очень долго заживают !

Также стоит держать глаза подальше от места пайки. Нередки случаи, что при перегреве печатная дорожка на плате отслаивается с характерным вспучиванием, что ведёт к разбрызгиванию мельчайших капелек расплавленного припоя. Если есть защитные очки, то стоит применить их. Как только будет получен достаточный опыт пайки, то от защитных очков можно отказаться.

Производить пайку желательно в хорошо проветриваемом помещении. Пары свинца и канифоли вредны для здоровья. Если нет возможности проветривать помещение, то стоит делать перерывы между работой.

Как пользоваться паяльником: учимся правильно паять

Чтобы начать, нужно определиться, какой паяльник у вас. Наиболее распространены стержневые и импульсные паяльники (пистолеты), поэтому в этой статье больше внимания будет уделено им.

Чем отличается стержневой паяльник от импульсного: принцип работы

Стержневой паяльник называется так потому, что он выглядит как стержень или ручка для письма. Держится он так же, как и ручка, но не у основания стержня, за рукоятку. Чаще всего рукоятка деревянная, пластиковая или резиновая. Реже встречаются паяльники с керамической рукояткой.

Ни в коем случае нельзя держаться за металлические части, потому что во время работы они нагреваются. Многие допускают ошибку, хватая паяльник возле жала (рабочая часть на конце стержня). Заканчивается это ожогами. Поэтому второй раз такую ошибку не совершают, хотя случаи были.

С паяльником-пистолетом проще разобраться. Его нужно держать за пистолетную рукоятку.

Отличаются два этих паяльника типом нагрева. Стержневой греется всё время после включения в розетку. А импульсный греется только тогда, когда зажат курок. У большинства моделей импульсных паяльников под жалом есть лампочка, которая подсвечивает детали схем.

Подготавливаем всё необходимое

Всё начинается с подготовки рабочего места и инструментов. Уберите со стола всё лишнее и включите свет. Понадобятся: паяльник, припой (олово или свинец), флюс (канифоль), пинцет или плоскогубцы и губка.

Олово и его сплавы считаются легкоплавким припоем, а свинец – тугоплавким. Хотя тут всё зависит от сплава. Если вы купили паяльник мощностью от 5 до 40 Вт, используйте легкоплавкий припой.

Припой нужен для того, чтобы соединять между собой элементы цепи. Но нужно не просто накапать его на место пайки, а убедиться, что припой попал в зазоры между контактами. Тогда получается более высокая проводимость и прочность.

Канифоль нужна для того, чтобы предотвратить окисление металлов, изолировав их от кислорода. Новички, кстати, могут использовать припой уже с добавлением канифоли.

Включите паяльник и подождите пару минут, пока жало не разогреется. Затем нанесите на него немного припоя и флюса. Губку смочите водой и протрите жало. Так паяльник очищается от старого, окислившегося припоя.

Во время пайки придётся периодически повторять эту процедуру. Только не держите мокрую губку на жале слишком долго – паяльник остынет, и придётся начинать сначала.

Как правильно паять

Теперь, когда всё готово, можно приступать. Будет лучше, если вы сначала потренируетесь на чём-нибудь, перед тем, как начать паять то, что вы хотите.

Новичкам советуют начать с такого упражнения:

Берём кусок провода и делим его на 12 одинаковых кусков. Затем спаиваем концы между собой, чтобы получился куб. Куски провода должны быть голыми (можете взять уже голый провод или просто снять изоляцию). Брать их можно исключительно плоскогубцами или пинцетом.

Это поможет вам привыкнуть никогда не брать детали голыми руками и сохранять их в неподвижном состоянии, пока контакт не остынет.

После того, как ваш куб будет готов, возьмите его в ладонь и сожмите. Ни один контакт не должен разойтись. Если он всё-таки разошёлся, повторите упражнение ещё раз.

Когда вы наловчитесь соединять элементы, можете попробовать заняться лужением. Для этого возьмите кусок текстолита, и попробуйте провести на нём дорожки. Не обязательно перед этим как-то обрабатывать текстолит. Без обработки даже лучше – это научит вас контролировать процесс.

Современные платы очень маленькие, поэтому лужением нужно заниматься под микроскопом. Иначе вы просто выйдите за края дорожки. После пары попыток лужения обычная пайка покажется вам детским садом.

Также нужно немного потренироваться с изолированными проводами. Например, вы решили починить наушники. Там используются многожильные провода. Каждая жилка отдельно изолирована, не считая общей изоляции. И чтобы был хоть какой-то контакт, нужно снять изоляцию.

Делать это вручную долго и неудобно, но можно использовать паяльник. Возьмите немного припоя, а потом нанесите его на конец провода. Изоляция должна сгореть. Делайте это так, чтобы концы получились не слишком длинными. При этом припой должен полностью их обволакивать, чтобы контакт был везде.

Старайтесь аккуратно наносить припой, чтобы не задеть другие элементы цепи. Особенно, если паяете что-нибудь на печатной плате. В идеале припоя и канифоли должно быть минимальное количество. Как говорил Антуан де Сент-Экзюпери: «совершенство достигается не тогда, когда уже нечего прибавить, но когда уже ничего нельзя отнять».

Меры предосторожности

Это самая важная часть, с которой следовало бы начать. Некоторые пункты действительно упоминались на протяжении статьи – здесь они будут расписаны более подробно. Плюс другие правила.

• Паяльник держать строго за рукоятку.
• Детали брать исключительно плоскогубцами либо пинцетом. Так вы спасёте не только себя, но и детали, потому что на ваших пальцах могут быть кожные выделения (жир или пот) или статическое электричество.
• Не смотрите на плату под прямым углом. Тут дело не только в зрении, но и в парах припоя и флюса. Пары поднимаются вверх, и если вы будете их вдыхать, можете заработать заболевание дыхательных путей. Можете купить или сделать самодельную вытяжку – достаточно взять кулер от компьютера на 12 вольт и источник питания.
• Проветривайте помещение, в котором паяете. Пары могут въедаться в мебель или одежду. Поэтому лучше не паять в спальне, детской или кухне. Если места в квартире нет, выделите себе уголок у окна.

Это были несколько элементарных правил, которые нужно соблюдать всегда.

Заключение

Знаний, которые вы получили в этой статье, хватит, чтобы научиться паять. Для мелкого бытового ремонта этого хватит. Дальше вы сможете самостоятельно самообучаться путём проб и ошибок.
