Как правильно настроить ленточную пилораму?

Регулировка направляющих роликов на ленточной пилораме

Регулировка направляющих роликов, или как их ещё называют успокоители, одна из важных операций на ленточных пилорамах. Кроме того, от правильной регулировки роликов, будет зависеть конечный размер материала, а так же качество обработки всего материала.

Прежде всего, рассмотрим сам направляющий ролик. Его составляющие и возможные неисправности, а так же методы их устранения.

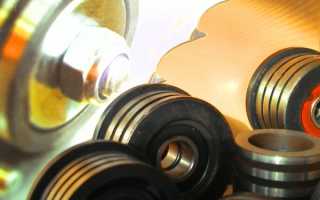

Направляющий ролик

Состоит ролик из нескольких частей, Это, конечно же, сам ролик, подшипники, обычно их два, стопорные кольца и промежуточное кольцо или шайба. Сами подшипники, бывают различной марки в зависимости от вида пилорамы. Также, между ними устанавливается шайба, для пропуска смазки. Все это фиксируется вместе с подшипниками внутри ролика стопорами. Для которых внутри ролика имеются специальные прорези.

Затем ролик с подшипниками набивается на вал и фиксируется на валу болтом, либо гайкой. Также, валы могут быть простыми, прямыми. А могут быть смещёнными в сторону, их называют ещё эксцентриками. Если простой вал регулируется шпильками вверх-вниз. То эксцентрики регулируются просто поворотом вала.

Прежде всего, ролик имеет круглую форму различного диаметра. В то время, с тыльной стороны имеется бордюр для предотвращения схода пильной ленты. Также, на поверхности ролика находятся прорези для выброса опилок. Кроме того необходимо учесть, что во время эксплуатации обязательная чистка этих прорезей, даёт неплохой результат.

Установка и регулировка направляющих роликов

Установка

Прежде всего, перед установкой и регулировкой направляющих роликов необходимо проверить, насколько изношены детали ролика.

Во первых, нет ли биения ролика, достаточно поболтать ролик что бы это определить. В случае даже малейшего биения производится замена подшипников либо вала. Так же может быть износ внутренней части ролика.

Во вторых поверхность ролика должна быть ровной по ширине. Потому что, во время эксплуатации он изнашивается под конус, что очень влияет на качество материала. Также и по диаметру, ролик не должен быть эллипсом.

После сборки направляющего ролика и его проверки, начинаем установку его на станок. Вставляем вал в держатель ролика и фиксируем его специальным болтом. В том случае, если держатели на шпильках. Следовательно, несколькими болтами фиксируется, если это эксцентрик.

Регулировка

Для дальнейшей регулировки ставим пильную ленту и производим слабую натяжку, так чтобы лента прижалась к роликам. Ослабляем болты фиксирующие вал ролика и сдвигаем ролик, так чтобы расстояние от передней части ролика до основания зуба ленты составляло 3-5 миллиметров, и снова фиксируем вал ролика.

Затем устанавливаем уровень, который должен быть не менее 120 см, на нижнюю часть рамы и производим замер от ведущих колёс до уровня, а затем от направляющих роликов до уровня. Ролики должны быть на 3-5 мм ниже ведущих колёс.

С помощью шпилек устанавливаем это расстояние, откручивая или подтягивая гайками. На эксцентриках, ослабляем фиксирующие болты и поворотом вала устанавливаем необходимый размер и снова фиксируем вал ролика.

Далее производим полную натяжку пильной ленты согласно инструкции, натяжение ленты должно быть минимальным, но достаточным для работы. Берём небольшой уровень и ставим его поперёк ленты между роликами, при этом обращаем внимание на выступающие зубья ленты, уровень не должен стоять на них, и так же шпильками или болтами, выравниваем ленту до ровного состояния, двигая уровень от одного ролика к другому.

После всех этих манипуляций подкатываем пилораму к первой упорной стойке и выставляем размер. Проще это будет сделать если размер, к примеру, 10 см выставить сначала между лентой и направляющей стойкой, при этом незабываем, что мерить необходимо от выступающих вниз зубьев, а потом уже просто открутить крепления линейки на раме и выставить размер на линейке.

Проверяем все наши регулировки, делая контрольные замеры, а так же надёжность фиксации роликов, и производим контрольный распил бревна, если распил показал качество и точность размеров материала, то вся регулировка направляющих роликов произведена правильно. В дальнейшем лишь только остаётся поддерживать эти регулировки, своевременно устраняя неисправности деталей ролика.

Особенности настройки ленточной пилорамы

Чтобы получить качественные заготовки из древесины для применения их в строительстве или мебельном производстве, важно сделать правильную настройку ленточной пилорамы.

Необходимость настройки ленточной пилорамы

При несоблюдении правил настройки, в процессе пиления появляется поверхность в виде «волны», что приводит к снижению качественных характеристик материала. Настройку ленточных пилорам необходимо проводить ежедневно и после соприкосновения роликов пилорамы с заготовкой из древесины. Производят тщательную проверку и осмотр узлов станка и при необходимости проводят регулировку.

Этапы настройки ленточной пилорамы

Очерёдность настройки узлов ленточнопильного станка требует специальных навыков и знаний, но не представляет особой сложности.

C помощью регулировочных болтов, колёс и отвеса, шкивы выставляются в плоскости по вертикали.

Выставление шкивов по горизонтали. Делается это при натянутой ленте специальной нитью, проходящей вдоль пилорамы. После установки колёс в горизонтальной плоскости происходит фиксация «ведущего» колеса, которое далее в наладке не участвует.

Установление люфта между передним краем «ведомого» шкива и межзубовым зазором полотна ленточной пилы проводят при натянутой ленте с помощью раскачивания «ведомого» шкива по горизонтали.

Зазор выставляется между межзубовым зазором ленты и передней кромкой «ведущего» шкива пилорамы методом раскачивания «ведомого» колеса по вертикали.

Предотвращение дефекта «волна»

Существует такая проблема, как возникновение неровностей на поверхности распиливаемой доски, называемая «волной». На появление дефекта влияет несколько факторов:

неопытность или невнимательность оператора станка;
неправильная настройка (или её отсутствие) ленточных пилорам;
качество ленты;
вид древесины.

Рабочий (оператор)

От его профессионализма зависит правильность настройки ленточной пилорамы, выбор скорости пиления и ленты в соответствии с разновидностью лесоматериала.

При малой скорости – доска получается «ребристой», если превышает допустимую – возникают не пропиленные участки в виде «волны».

Настройка играет большую роль в бесперебойной и качественной работе станка.

Станок. Рабочие узлы ленточной пилорамы влияют на качество обработки брёвен, износ одного из них или сбой настройки приведут к дефекту «волна».

Ролики направляющие

С их помощью выставляется положение пилы относительно опорного стола станка. Точность расположения роликов выверяется регулировочной линейкой, которая входит в комплект ленточной пилорамы. Рабочая поверхность контролируется на предмет износа, приводящего к возникновению вибрации пильного полотна, глубокие риски не допускаются.

Изношенные шпильки и контргайки также подлежат замене.

После того как были заменены повреждённые узлы, выполняется полная регулировка роликов пилы. Следует проверить узел привода направляющей ролика на отсутствие зазора.

Станинные ролики. При износе эти детали заменяют и настраивают. Вертикальные направляющие выставляются перпендикулярно станине, контролируют правильность прилегания роликов (верхних и нижних) к направляющим.

Установка станка

При установке важно обеспечить неподвижность положения, особенно если он не прикреплён к полу болтами, как указано в паспорте по эксплуатации. Зазоры не допускаются. В случае установления люфта, под ноги станка подкладывают стальную пластину необходимой толщины. Некоторые модели лесопилок предусматривают наличие дополнительных опорных ног, которые предотвращают прогиб станины.

Древесина

Некоторые характеристики лесоматериала оказывают влияние на качество распила, в частности на появление «волны».

Разная плотность древесины. В середине бревно менее плотное, чем в верхних слоях, поэтому стружки при распиливании центральной части образуется больше. При распиле этих зон пила не справляется с выноской опилок, она начинает греться и выгибаться, получается «волна».

Параметры ленточной пилорамы сложно выбрать так, чтобы одновременно хорошо распиливались твёрдые внешние и мягкие внутренние слои. Нужно переделать схему распила или провести дополнительную операцию по выравниванию бруса.

«Волна» образуется при обработке замёрзшей древесины. Если лесоматериал проморожен одинаково, то проблемы такой не возникает, но если приходится пилить частично подмороженные брёвна, то возникнет дефект «волны», как при обработке древесины разной плотности.

При пилении брёвен с наличием большого количества сучков возникает риск появления «волны». Нужно постепенно уменьшать, а затем увеличивать скорость распиливания при их обрабатывании.

При обработке смолистой поверхности бревна, опил налипает на полотно пилорамы, что приводит к его утолщению, оно греется, натяжение ослабевает, получается «волна».

Осмотр деталей механизма

Перед началом работы необходимо произвести осмотр узлов лесопильного станка.

Механизм подъёма перемещает раму «вверх-вниз» при помощи передачи, приводимой в движение электрическим мотором. Пульт управления находится в электрическом шкафу, вмонтированном в верхнюю перемычку станины, обязательно требуется подключение заземления. Рама ленточнопильного станка состоит из двух балок, соединённых между собой. На торцах расположены пильные шкивы:

«ведущий» – закреплён неподвижно;
«ведомый» – перемещается продольно.

Пилорама снабжена устройством натяжения пилы, содержащим пружинно-винтовой механизм.

На кожухе пильных шкивов ленточной пилорамы находится бак со смазочно-охлаждающим составом.

Проверка и настройка ленточной пилы

Корректное натяжение полотна пилы – основополагающий фактор, оказывающий влияние на качественные характеристики древесину и время службы пилы. Натяжка ленты осуществляется в соответствии с выбранным видом полотна пилы, параметры указываются в технической документации завода-изготовителя. Пильная лента насаживается на шкивы, слегка натягивается, закрепляется болтами, затем натягивается до нужной величины.

Проверяется ход пилы на направляющих и шкивах. Нужно убедиться, что лента пилы верно расположена на направляющих. Затем на несколько секунд включить электрический привод, отключить. Вскрыть кожухи и посмотреть положение полотна на шкивах. Если зазор между выступом колёс и задней кромкой ленты – от 1 до 2 мм, то настройка сделана правильно.

Если превышает данный диапазон, или полотно перемещается по выступу колеса, то делают регулировку хода ленты пилы. При повороте шурупа в правую сторону – полотно придвинется к выступу натяжного колеса, если в левую сторону – удалится от выступа. Закрыть кожухи. Снова проверить работу пилорамы.

Установка и настройка направляющих «кубиков»

Крепёжные винты направляющих ослабляются и прижимаются к верхней грани полотна. Нужно убедиться, что «кубик» не будет вдавливаться в ленту и не испортит её. Затем они опять затягиваются, и если «кубик» имеет верную наладку – его верхняя грань и настроечная линейка будут расположены параллельно.

Установка щётки.Щётка оказывает влияние на эффективность и точность пиления, эксплуатационный срок ленточного полотна, рабочих шкивов, опорных роликов. При установке нужно отслеживать, чтобы щетина не задевала дна зубьев пилы.

Видео по теме: Инструкция по настройке ленточной пилорамы

Полезные советы / Как правильно работать на ленточных пилорамах

Советы профессионалов

1. ОБЩИЕ СВЕДЕНИЯ О СТАНКЕ

Станок ленточнопильный горизонтальный применяется для пиления древесины любой твердости на доски, брус, рейку. Пиление происходит перемещением пильной рамы с режущим инструментом (ленточной пилой) по неподвижным рельсовым направляющим ленточной пилорамы.

Читать еще: Родирование ювелирных изделий что это такое?

Применение ленточной пилорамы позволяет:

производить доски с высоким качеством поверхности из материала
получить доску с точностью 2 мм. при длине 6 м.;
ленточная пилорама позволяет уменьшить отходы в 2-3 раза,
уменьшить энергозатраты;
быстро настраивать размер пиления,
Ленточная пилорама способна распиливать короткие заготовки (от 1,0 метра) и получать изделия толщиной до 2 миллиметров.
ленточная пилорама работает в условиях УХЛ 4 (ГОСТ 15150-69). Ленточная пилорама оборудована подъемником пильного узла электромеханического типа.

2. «Ленточные пилорамы» — работа и устройство:

2.1 Основные узлы и детали ленточной пилорамы:

Станина, которая перемещается по рельсовым направляющим в горизонтальном направлении;
Рама пильная;
Поднимающий пильную раму механизм;
Шкаф электрический;
Зажим бревна;
Подвижный ползун ведомого шкива;
Шкив ведущий;
Шкив ведомый;
Клиноременная передача;
Рельсовые направляющие ленточной пилорамы;
Натягивающий ленточную пилу механизм;
Установочный разъем ленточной пилы;
Кожух шкивов ленточной пилорамы
Бачок для СОЖ
Направляющая пилы неподвижная
Направляющая пилы подвижная

Станина ленточной пилорамы имеет П — образную форму и подошвы с роликами перемещения пильной рамы по рельсам и войлочные щетки, которые очищают направляюще от опилок. Подъем пильной рамы осуществляется двумя ползунами, расположенных на стойках станины. Перемещение осуществляет двусторонняя, синхронно связанная цепная передача, приводимая в движение электрическим мотором, через редуктор.

Рама выполнена двух швеллеров, которые расположены параллельно и соединены между собой. На одном торце рамы неподвижно закреплен ведущий пильный шкив, на другой ведомый, имеющий возможность продольного перемещения. Пила ленточной пилорамы натягивается пружинно-винтовым механизмом, пружина демпфирует тепловое расширение пильной ленты. При изготовлении ленточной пилорамы тарируется натяжение для пилы шириной 35 сантиметров. Риски на корпусе натяжителя и шайбе равны усилию натяжения 525 килограмм. В передней балке ленточной пилорамы и на ползуне ведомого шкива расположены два замка для съема и установки пильной ленты. На кронштейнах расположенных в середине рамы установлены две направляющие ленточной пилы (подвижная и неподвижная), которые оснащены опорными роликами и системой регулировки и планкой. Крутящий момент передается от двигателя пилорамы на ведущий шкив — клиноременной передачей. Бачек для СОЖ закреплен сверху на защите пильных шкивов. Подача жидкости регулируется кранами, расположенными на бачке. Пульт управления ленточной пилорамой расположен на верхней перемычке станка.

Направляющие разборные из 3-х секций, что удобно при транспортировке. Снизу расположены опорные пластины, в которые ввинчены анкерные болты. Сверху направляющих ленточной пилорамы опоры бревна. Бревно на рельсовых направляющих фиксируется четырьмя винтовыми зажимами и упором, который обеспечивает 90 градусов.

3. РЕГУЛИРОВАНИЕ ПИЛЬНЫХ ШКИВОВ

3.1. В станке предусмотрена регулировка положения обоих шкивов по отношению друг к другу в горизонтальной и вертикальной плоскостях. Необходимо добиться, чтобы ленточная пила при натяжении 6-8 кг/мм кв. в сечении на одну ветвь не сходила с ободов пильных шкивов.

3.2. В первую очередь производится регулировка шкивов в вертикальной плоскости, выставляя их под прямым углом по отношению к пильной раме. Для этого на ползуне ведомого шкива снизу к его оси ввинчен болт Ml0, а на ведущем шкиву регулировка осуществляется за счет установки проставных шайб или пластин. Данная операция .производится предприятием-изготовителем.

3.3 Для регулирования положения пильных шкивов горизонтальной плоскости в торцах рамы со стороны ведущего шкива ввинчены два болта Ml2, а к оси ведомого шкива — один.

Производить регулировку шкивов ленточной пилорамы необходимо в следующей последовательности:

3.3.1 Выключить автомат подачи электропитания на пульте управления.

3.3.2 Открыть защитные кожухи пильных шкивов.

3.3.3 Установить ленточную пилу на шкивах таким образом, чтобы она выступала за края шкивов на величину высоты зуба плюс 2-5 мм.

3.3.4 Закрыть подвижные разъемы (замки).

3.3.5 Натянуть ленточную пилу, повернув гайку механизма натяжения на величину оптимальную для данного типа ленточных пил (из расчета 6-8 кг/мм кв.).

3.3.6. Вращая рукой за ведомый шкив по ходу пиления (против часовой стрелки) необходимо смотреть какое положение займет ленточная пила на шкивах. Если лента сбегает наружу на равную величину с обоих шкивов, то не ослабляя натяжения пилы отпустите стопорную гайку Ml6, крепящую ось ведомого шкива к пильной раме (ползуну пильной рамы).

3.3.7 Затем отпустите контргайку М12 и вверните болт Ml2 на малую величину, после чего затяните контргайку М12 и стопорную гайку М16.

3.3.8 Повторите пункт 3.3.6 и при сбеге ленты повторите регулировку до получения правильного результата.

3.3.9 Если лента сбегает внутрь на ровную величину, то необходимо ослабить натяжение ленточной пилы.

3.3.10. Отпустить стопорную гайку Ml6, контргайку М12 и вывернуть болт М12 на малую величину, после чего затяните гайки М12 и М16.

3.3.11 Если лента приняла положение согласно инструкции, то регулировка выполнена правильно.

3.3.12 Если ленточная пила при вращении сразу сбегает с ведущего шкива, то регулировку следует начать именно с него.

3.3.13 Для этого в зависимости от направления с бегания ленты (наружу или внутрь) отпустите левую или правую стопорные гайки Ml6 и произведите регулировку в той же последовательности, что и на ведомом шкиве.

3.3.14 После регулировки все гайки затянуть.

3.3.15 Закрыть дверцы кожухов пильных шкивов.

3.3.16 Включить автомат подачи эл. энергии на пульте управления.

3.3.17 Кратковременно включить привод пильных шкивов и убедиться в правильности положения пильной ленты. Станок готов к работе.

4. ТРЕБОВАНИЯ К ПИЛЬНЫМ ЛЕНТАМ

1. В процессе эксплуатации ленточной пилорамы для увеличения срока службы ленточной пилы необходимо производить правильное ее натяжение на шкивах.

1.1 Величину натяжения, в зависимости от ее ширины, определяют по прибору «Тензометр».

1.2 Внимание! Ленточная пила не должна находиться в работе больше 2-х часов. По истечении данного времени она должна быть снята со станка и вывешена в свободном состоянии не менее чем на 24 часа для снятия усталостных напряжений.

2 Используйте правильную смазку для лезвия ленточной пилы.

В качестве смазочно-охлаждающей жидкости (СОЖ), в большинстве случаев, хватает просто воды, либо воды с добавлением моющего средства («Fairy» и т.п.). Однако, при низких температурах лучше всего применять смесь из 50%-80% дизтоплива или керосина и 50%-20% моторного масла, либо масла для смазки шин бензопил. Неплохие результаты при пилении хвойных пород дает так же применение скипидара.

В случае использования воды в качестве СОЖ необходимо по окончании работ протереть шкивы и ленту маслом.

3. Всегда ослабляйте натяжение ленточной пилы.

Когда Вы закончите работу, снимите натяжение с пилы. При работе лезвия нагреваются и растягиваются, а затем при остывании сжимаются на десятые доли миллиметра во время каждого периода охлаждения.» Поэтому ленты, оставленные на шкивах под нагрузкой, перегружают сами себя, и на них образуется отпечаток от двух шкивов, который вызывает появление трещин во впадинах между зубьями.

4. Используйте правильный развод зубьев.

Развод правильный, если в пространстве между полотном пилы и обрабатываемой древесиной у Вас находится 65-70% опилок и 30-35% воздуха. Если у Вас слишком большой развод зубьев для имеющейся массы или толщины древесины, то в пропиле будет находиться слишком много воздуха и недостаточно опилок. У Вас будут чрезмерно большие потери на опилки, и как следствие, большая шероховатость обрабатываемой древесины. Если же развод недостаточный, Вы не получите достаточно сильного воздушного потока для удаления опилок из пропила. Признаком этого являются горячие опилки. Это может нанести самый разрушительный вред пиле: рабочие интервалы будут короткими, пила преждевременно выйдет из строя. Опилки должны быть холодными на ощупь. И, наконец, при недостаточном разводе и неправильном угле заточки пила будет вырезать на доске волну. С нашей точки зрения, Вы не можете работать при одной и той же разводке зубьев с бревнами разного диаметра, строевым лесом и брусом.

Вы должны сортировать лесоматериал.

На каждые 20-25 сантиметров увеличения в размере необходимо увеличивать разводку примерно на 18% в зависимости от того, древесина твердая или мягкая, влажная или сухая. Единственный способ добиться нужной разводки — провести контрольные распилы определенного бревна. Увеличивайте разводку на 5-8 сотых миллиметра с каждой стороны до тех пор, пока не станут, видны следы зубьев. Это означает, что Вы работаете при смешанном воздухе с опилками в пропорции 50/50. После этого уменьшите разводку зубьев на 8-10 сотых с каждой стороны, и Вы достигните нужного результата. Обратите внимание: Вы должны разводить только верхнюю восьмушку зуба, а не среднюю или нижнюю. Вам не нужно, что бы впадина между зубьями заполнялась полностью при пилении. Когда Вы работаете с мягкой древесиной, будь она влажной или сухой, стружка увеличивается в объеме в 4-7 раз по сравнению с ее состоянием на клеточном уровне. Твердые породы дерева, влажного или сухого, увеличиваются в объеме лишь в 1/2-3 раза. Это означает, что, если Вы распиливаете 45-ги сантиметровые сосновые бревна, Вам потребуется развести зубья на 20% больше, чем когда работаете с 45-ти сантиметровыми дубовыми бревнами. Всегда разводите зубья перед заточкой.

5. Правильно затачивайте пилу.

Существует только один способ заточки ленточных пил. Камень должен пройти по поверхности зуба вниз, вокруг основания впадины между зубьями и вверх вдоль обратной стороны зуба одним непрерывным движением.

Вы должны сохранить профиль зуба и межзубовой впадины.

Пространство между зубьями (галлет) — это не мусоросборник для опилок. От него зависит силовой поток воздуха, охлаждение стали и удаление опилок.

Если у Вас правильный развод зубьев, воздух подается вдоль бревна с той же скоростью, что и пила, в результате опилки засасываются в галлет. Опилки значительно охлаждают его, проходя вокруг внутренней и внешней стороны следующего зуба. Необходимо, чтобы пространство между зубьями было заполнено на 40%, что обеспечит необходимое охлаждение и увеличит время работы пилы.

6. Установите правильный угол заточки.

Благодаря глубоким галлетам, мы можем использовать уменьшенные углы заточки, которые передают меньше тепла на кончик зуба. В серии лент используется угол наклона крюка 10 Градусов, который способен проникать в большинство поверхностей древесных пород от средне твердых до средне мягких.

Общее правило таково: чем древесина тверже, тем угол заточки меньше.

Предостережение: Не доверяйте шкалам и измерительным линейкам на Вашем заточном станке!

Читать еще: Лубрикатор для пневмоинструмента что это такое?

Штифты и направляющие на нем изнашиваются. В процессе работы изменяется Профиль камня.

Для контроля правильности углов заточки используйте транспортир. Внимание; мы рекомендуем менять пилы каждые два часа непрерывной работы, давая им при этом отдохнуть не менее суток.

В процессе эксплуатации станка возникает необходимость в регулировании отдельных составных частей с целью восстановления их нормальной работы.

На рис. 1 приведены некоторые параметры полотна, определяющие его долговечность и производительность где:

А — угол заточки, это угол между передней поверхности зуба и плоскостью перпендикулярной спинке пилы; В — впадина зуба; С — задняя поверхность зуба;

Е — развод, это отклонение зуба от вертикали. Линия развода (место отгиба зубьев) находится на расстоянии 1/3 от вершины зуба; R — радиус впадины;

Р — шаг зуба, это расстояние между двумя зубьями; Н — высота зуба, это расстояние от основания зуба до его вершины.

ДОМОСТРОЙСантехника и строительство

Главная
Связаться с нами

Четверг, 12 декабря 2019 1:08
Автор: Sereg985
Прокоментировать

Рубрика: Строительство
Ссылка на пост
https://firmmy.ru/

Регулировка направляющих роликов, или как их ещё называют успокоители, одна из важных операций на ленточных пилорамах. Именно от правильной регулировки роликов, будет зависеть конечный размер материала, а так же качество обработки всего материала.

Для начала рассмотрим сам направляющий ролик, его составляющие и возможные неисправности, а так же методы их устранения.

Направляющий ролик

Состоит ролик из нескольких частей, это, конечно же, сам ролик, подшипники, обычно их два, подшипники бывают различной марки в зависимости от вида пилорамы. Между ними устанавливается шайба для пропуска смазки и скрепляется она вместе с подшипниками внутри ролика стопорами, для которых внутри ролика имеются специальные прорези.

Затем ролик с подшипниками набивается на вал и фиксируется на валу болтом. Заметим, что валы могут быть простыми, прямыми, а могут быть смещёнными в сторону, их называют ещё эксцентриками. Если простой вал регулируется шпильками вверх-вниз, то эксцентрики регулируются просто поворотом вала.

Ролик имеет круглую форму различного диаметра, с тыльной стороны имеется бордюр для предотвращения схода пильной ленты. На поверхности ролика находятся прорези для выброса опилок, необходимо учесть, что во время эксплуатации обязательная чистка этих прорезей, даёт неплохой результат.

Внутри ролик имеет диаметр под определённый подшипник, по краям прорези под стопора, которые фиксируют подшипники внутри ролика.

Установка и регулировка направляющих роликов

Установка

Перед установкой и регулировкой направляющих роликов необходимо проверить, насколько изношены детали ролика.

Во первых, нет ли биения ролика, достаточно поболтать ролик что бы это определить. В случае даже малейшего биения производится замена подшипников либо вала, а так же может быть износ внутренней части ролика.

Во вторых поверхность ролика должна быть ровной как по ширине, обычно во время эксплуатации он изнашивается под конус, что очень влияет на качество материала. Так и по диаметру, ролик не должен быть эллипсом.

После сборки направляющего ролика и его проверки, начинаем установку его на станок. Вставляем вал в держатель ролика и фиксируем его специальным болтом, если держатели на шпильках, и несколькими болтами фиксируется эксцентрик.

Регулировка

Здравствуйте уважаемые подписчики и читатели блога Андрея Ноака! Так как я уже давно работаю с деревом, у меня накопилось много знаний по его обработке. В том числе и на ленточных пилорамах. Правильная настройка оборудования — залог качественного материала на выходе. И в этой статье Вы узнаете, как настроить ленточную пилораму.

Введение

Буду прав на 100% если скажу, что настройка пилорамы является самой важной задачей. Если оборудование неправильно настроить, то может появится так называемая «волна». Такой дефект может получится при распиливании бревна и здесь играют роль множество факторов, которые обязательно нужно учесть. Думаю, каждый знает, как выглядит «волна» — неровности на поверхности доски в месте распиливания.

Кроме волны можно получить заниженные или завышенные толщины пиломатериала, что тоже не является хорошо, так как доски потом после сушки нет возможности прострогать на том же четырехстороннике без дополнительных операций и в размер.

Достаточно подробно о том как получать максимальную прибыль на пилораме я описал в своей новой книге «Как выжать максимум из ленточной пилорамы». Более подробно о ней в разделе мои «КНИГИ», см. верхнее меню.

Этапы подготовки ленточки

Настройка ленточной пилорамы условно делится на несколько этапов:

Подбор нужных пил и настройка оборудования;
Осмотр видимых деталей механизма;
Проверка правильной заточки ленточной пилы.

Обо всем по порядку.

Подбор и настройка оборудования

Человек, который отвечает за качество распилки (оператор или может это технолог на большом производстве) обязан подобрать нужную пилу и установить скорость распиловки древесины. В зависимости от вида материала подбираются нижеперечисленные настройки:

Опытные настройщики знают, что скорость распиливания должна быть немного меньше предельной. От скорости зависит качество материала на выходе: слишком большая приведет к «волнистой» поверхности, а если низкая — появятся выступы;
Следующим параметров должно являться давление натяжки ленты. Его нужно смотреть в паспортных характеристиках станка. В среднем на станке ставится давление 170 бар, если же нету датчика силы натяжки ленты, то его нужно установить, так вы значительно сэкономите на качестве и расходе лент;
Выступ ленточки над шкивом от 0 до 3 мм;
Не забываем и о выставке шкивов параллельно друг другу;
Ролики должны быть опущены на сантиметр ниже шкивов и придаю ленточке параллельность.

Такая настройка должна проводится раз на день. Если ленточную пилораму настраивать реже, например, 1 раз в 7 дней, то время самой настройки увеличится, а качество материала будет уменьшатся. После контакта древесины с опорным роликом, то лучше перепроверить регулировку станка.

Осмотр деталей механизма

Очень важно перед работой осмотреть важные детали станка. Обратите внимание на ролики, есть ли на них глубокие дефекты. Они появляются если ролики в процессе работы не вращаются. Также нужно следить за чистотой детали, так как большие скопления пыли может привести к вибрации.

При замене роликов, обратите внимание на посадочные места. Если они разбиты, то нужно провести замену самого ролика. Но если крепление оси и шпильки в норме, а люфт имеется, то менять нужно весь корпус.

Немаловажную роль играют шпильки и гайки. Если они сломаны, то их нужно заменить на новые детали. Для регулировки используется только качественный инструмент, так детали прослужат намного дольше. А то один знакомый такими ключами регулировал, что с ними в туалет стыдно ходить .

После замены деталей и устранения поломок, оператор должен правильно отрегулировать ролики. Как узнать, что деталь отрегулирована правильно? Я об этом писал выше, но повторюсь, об этом свидетельствует положение ролика. Направление при движении должно быть строго параллельно к опорному столу. Если упустить этот важный момент, то материал на выходе будет покрыт «волнами». Кроме того, очень важно правильно отрегулировать положение пилы. При неправильном положении задняя кромка часто растягивается, в результате можно получить неустойчивое пиление.

Проверка ленточной пилы

Ленточные пилы для заточки.

Очень часто плохая заточка пилы приводит к появлению дефектов на поверхности доски. Очень важно учесть угол заточки: если слишком велик, то пила будет вязнуть в древесине, а если наоборот, слишком мал — скорость пиления по дереву в разы уменьшится. Обратите внимание на величину и неравномерность разводки пилы.

Чтобы продлить качественную работу ленточной пилы, нужно учесть еще ряд важных факторов.

К ним относятся порода древесины, диаметр заготовки, давление натяжки которое в идеале должно быть 170-180 бар, скорость распиливания, а также профессионализм самого оператора.

Несколько слов о самых популярных моделях ленточных пилорам

Если Вы заинтересовались оборудованием, то наверняка информация о самых популярных моделях не станет лишней. Очень хорошо себя зарекомендовали марки: Тайга, Алтай, Алтай 3, Авангард, Добрыня Никитич, Спектр, МВ 2000, Титан.

Авангард

Пилорамы данной марки отличаются производительностью и высоким качеством работы. Кроме точности обработки, станки отличаются низкой энергоемкостью. Авангард-ЛП легкая в транспортировке и установке, так как не требует специального фундамента.

Атлант

Данная модель служит для продольной распилки бревен. На выходе получаются доски, брусья, шпалы. Конструкция Атланта очень мощная и обладает рядом преимуществ. Благодаря данной ЛП Вы сможете получить продукцию с отличным качеством.

МВ-2000

Этот мощный станок распиливает бревна на доски и брусья разной длины и толщины. Модель очень надежна в эксплуатации. Конструкция МВ-2000 отличается повышенной жесткостью и прочностью.

Читать еще: Как правильно выбрать сварочный полуавтомат?

Видео в тему

Подробнее о каждой модели я расскажу в следующей статье, где сравню характеристики и преимущества популярных моделей. Желаю Вам правильной настройки и качественной распилки. С Вами был Андрей Ноак, до свидания и до новых встреч в блоге!

Возможные причины ограничения доступа:

Доступ ограничен по решению суда или по иным основаниям, установленным законодательством Российской Федерации.

Сетевой адрес, позволяющий идентифицировать сайт в сети «Интернет», включен в Единый Реестр доменных имен, указателей страниц сайтов сети «Интернет» и сетевых адресов, позволяющих идентифицировать сайты в сети «Интернет», содержащие информацию, распространение которой в Российской Федерации запрещено.

Сетевой адрес, позволяющий идентифицировать сайт в сети «Интернет», включен в Реестр доменных имен, указателей страниц сайтов в сети «Интернет» и сетевых адресов, позволяющих идентифицировать сайты в сети «Интернет», содержащие информацию, распространяемую с нарушением исключительных прав.

Купить в интернет-магазине, лучшие цены, недорогая доставка

Вы здесь

Настройка ленточной пилорамы: как точить ленточные пилы. Повышаем качество материала

Просмотр
Видео
Характеристики
Оборудование
Своими руками
Советы
Фирмы

Ленточная пила — это инструмент, в котором используется непрерывная металлическая лента с зубьями или же другими режущими устройствами по одному из краёв. При постоянной нагрузке пилы затупляются и поэтому периодически следует проводить их заточку. Сам процесс заточки очень сложный, ведь неправильная заточка инструмента может привести к нарушению геометрии поверхности.

Снимите ленточную пилу, которая является неотъемлемой основой любой пилорамы. Проверьте не закалены ли зубья инструмента. Так как если они закалены, то придется использовать дорогостоящий инструмент с алмазным покрытием. Установите ленточную пилу плотно между деревянными тисками и зажмите в верстаке, иначе она будет вибрировать, что значительно снизит качество заточки. Сам процесс следует начинать между зубьями вокруг основания впадины и продолжать вверх и вдоль обратной стороны зубца одним непрерывным движением. Но не забывайте о том, что ширина самих тисков не должна быть менее 200 мм. Проведите визуальный осмотр самого полотна ленточной пилы на наличие песка, масла, смолы, металлических опилок. Если вы обнаружили какой-нибудь элемент из выше перечисленного, то счистите их щёткой и деревянным бруском.

Отведите режущие зубцы на 3 мм от их исходного положения. Если их отвести еще больше, то можно нарушить само назначение режущего зубца. Он будет производить брак и довольно быстро потребуется ремонт. Выполняйте саму заточку каждого режущего зубца инструмента по отдельности. Не забывайте, что при таком процессе должен сохраниться прежний рисунок заточки. Старайтесь снимать одинаковое количество металла, тем самым сохраняя неизменный профиль, высоту и шаг зубьев пилы после заточки.

Очень аккуратно верните зубья в исходное положение, ведь правильное расположение зубьев обеспечивает силовой поток воздуха, само охлаждение стали и удаление опилок. Установите ленточную пилу на пилораму и закрепите ее.

Ленточная пилорама: повышаем качество материала

Очень часто при работе на ленточной пилораме, возникает такой дефект, как «волна». Т.е. неровная поверхность доски, которая получается после распила бревна. Для того, чтобы данного дефекта избежать, нужно учитывать четыре фактора, которые непосредственно влияют на распил:

1. Оператор деревообрабатывающего оборудования

Особое внимание оператор должен уделять настройке ленточной пилорамы. В его обязанности входит правильный выбор пилы, а также установка оптимальной скорости пиления. Скорость устанавливается в зависимости от обрабатываемой древесины. Лучше устанавливать значение немного ниже предельно допустимого. Если скорость будет слишком высокой – поверхность будет волнистой, а если низкой – на поверхности будут выступы как на стиральной доске.

Настраивать ленточную пилораму нужно по возможности чаще (желательно, раз в день). Если вы будете настраивать деревообрабатывающее оборудование раз в неделю, то настройка отнимет у вас очень много времени. По возможности проверяйте регулировку станка после каждого возможного контакта древесины и опорного ролика.

2. Ленточная пилорама

Следует осмотреть все части станка, которые могут вызвать появление «волны».

• Прежде всего, нужно осмотреть ролики пилы. На бортиках роликов не должно присутствовать глубоких рисок, которые, как правило, образуются, если при распиле ролики не вращаются. На роликах не должно быть следов выработки – в противном случае полотно пилы будет вибрировать. При осмотре подшипников стоит помнить, что допустим лишь небольшой люфт. Когда вы меняете подшипники, обратите внимание, насколько хорошо они вставились в ролик. Если же посадочные места разбиты, то лучше сразу менять ролик, т.к. убрать люфт заменив одни только подшипники не удастся. Проверьте также крепление оси ролика. Если шпильки в порядке, но есть люфт, то корпус следует сменить.
• Если регулировочные шпильки и контргайки вышли из строя, смените их на новые. После используйте только качественный инструмент для их регулировки, чтобы избежать быстрой поломки. • После того, как вы заменили неисправные узлы и детали, полностью отрегулируйте ролики. Направляющая подвижного ролика при его перемещении должна быть строго параллельна плоскости опорного стола. Часто эту регулировку не выполняют, что в результате вызывает «волну» на поверхности.
• Отрегулируйте положение пилы на шкивах. Если пила сбегает со шкивов, то задняя кромка сильно растягивается, а потому и пила начинает пилить неустойчиво.

3. Ленточная пила

Часто к появлению «волны» со стороны приводят следующие причины:
• Плохая заточка пилы (пила тупая).
• Недостаточная величина разводки пилы, а также неравномерность разводки.
• Угол заточки пилы. Если угол слишком мал, то скорость пиления снижается. Если слишком велик – пила перегружается и начинает вязнуть в дереве.

На длительность «жизни» ленточной пилы также влияют следующие факторы:
• Диаметр распиливаемого бревна
• Порода древесины
• Профессионализм оператора
• Давление пилы
• Чистота дерева
• Скорость распила
• Позиция пилы.

«Волна» при распиловки древесины может образоваться в следующих случаях:
• Неравномерная плотность древесины. Чтобы избежать этого недостатка, нужно либо на разных участках менять схему раскроя, либо постоянно дополнительно выравнивать поверхность полученного бруса.
• Мерзлая древесина. Если дерево полностью замерзло, то проблем при распиле не будет. Но если дерево подмерзло совсем немного, то начнутся проблемы с неравномерной плотностью.
• Древесина с большим количеством сучков. В таком случае, при прохождении каждого сучка стоит плавно снижать, а потом повышать скорость.
• Смолистая древесина. Если при распиловке на ленточной пилораме на инструмент налипает смола, пила утолщается, начинает тереться о стенки пропила и нагреваться. Поэтому стоит применять моющую жидкость, чтобы избавляться от смолы на пиле.

При выборе пилорамы продажа таковой осуществляется многими компаниями. Но выбор только качественного и оборудования и внимание ко всем перечисленным факторам позволит сохранить качество и продлить срок службы вашего оборудования.

Как избежать образования «волны» во время распиловки

«Волна» — это довольно распространенная проблема, которая в силу некоторых факторов может возникнуть при распиловке дерева. Многие из вас наверняка сталкивались с тем, что при пилении получается довольно неровная поверхность получаемого пиломатериала. Эта проблема легко разрешима, стоит только учесть и исправить основные факторы распиловки. Это древесина, оператор станка, пила, а также тип и состояние деревообрабатывающего станка (пилорама ленточная, кромкообрезной станок, многопил, оцилиндровочный станок и другие).

Основной фактор, от которого практически во всем зависит качество выпускаемого пиломатериала, это, естественно, оператор пилорамы (оцилиндровочного станка, многопильного станка, кромочника). Чаще всего, устранив проблему «человеческого фактора», деревообрабатывающая организация автоматически устраняет проблему «волны» и много других связанных с этим фактором проблем. От квалификации, опыта и отношения к работе оператора зависит и правильная настройка станка, и подбор пильного полотна, и выбор скорости пиления. Выбор этот должен осуществляться в соответствии с типом обрабатываемой древесины. При недостаточной скорости, или наоборот слишком высокой скорости пиления возникает «волна».

Обращайте внимание даже самых опытных операторов на верную настройку станка (ленточной пилорамы, многопила, кромкообрезного станка, оцилиндровочного станка). Необходимо каждый день проверять состояние станка, особенно после контактов роликов пилы с древесиной. Также оператор обязан правильно подбирать и контролировать состояние пил.
Следующим, немаловажным фактором является древесина. Обычно «волну» дает древесина с неравномерной плотностью слоев. В таком случае плотность сердцевины дерева гораздо меньше, плотности наружных слоев. Именно по этой причине при распиловке сердцевины опилок гораздо больше. Поскольку пила, которая встречает на своем пути такие проблемные участки, просто не справляется с выносом опилок. Из-за этого тыльная часть пилы нагревается и увеличивается, пила изгибается в распиле, и здесь необратимо возникновение «волны». Следует пересмотреть и изменить схему раскроя или же выравнивать поверхность бруса после его получения.

Методика пиления подмерзшей древесины аналогичная той, что применима при пилении древесины с неоднородной плотностью.

При распиловке с помощью пилорамы (многопила, оцилиндровочного станка, кромочника) древесины, на которой множество сучков, риск возникновения «волны» возрастает во много раз. Здесь необходимо снижать и увеличивать скорость пиления в зависимости от прохождения каждого сучка.

Также возможна «волна» при пилении слишком смолистого дерева, поскольку налипание опилок и смолы на пилу увеличивает ее толщину. Пила пилорамы или многопила или другого деревообрабатывающего станка, подвергнувшись трению о стенки пропила, нагревается, падает натяжение и, как следствие, появляется пресловутая «волна». Избежать этого можно, применив моющую жидкость.

Следующий фактор, влияющий на качество выпускаемого пиломатериала – это сам станок – ленточная пилорама, многопил, кромкообрезной станок. Детали, имеющие отношение к возможности возникновения «Волны» — это направляющие ролики пилы. Нужно проводить постоянный осмотр роликов. Ролики не должны на себе иметь следы выработки, на бортиках роликов не должно быть глубоких рисок. Однако, небольшой люфт все-таки допустим.

После того, как Вы заменили дефектные узлы и детали, нужно осуществить полную регулировку роликов пилы в соответствии с заводской инструкцией. Также большое значение имеет правильная регулировка положения пилы на рабочих шкивах.

Пила чаще всего является главной «виновницей» возникновения «волны» на пиломатериале. Прежде всего, необходимо убедиться, что в процессе заточки пил ленточной пилорамы, многопильного станка, кромкообрезного станка или любого другого ленточнопильного станка в точности соблюдается инструкция. «Волна», обычно, появляется при пилении недостаточно острыми пилами. Недостаточная величина разводки также является причиной возникновения «волны». Также имеет значение правильный угол заточки. Разводка должна быть равномерной.
