Беличья клетка в электродвигателе что это?

Короткозамкнутый и фазный ротор — в чем различие

Как вы знаете, асинхронные электродвигатели имеют трехфазную обмотку (три отдельные обмотки) статора, которая может формировать разное количество пар магнитных полюсов в зависимости от своей конструкции, что влияет в свою очередь на номинальные обороты двигателя при номинальной частоте питающего трехфазного напряжения. При этом роторы двигателей данного типа могут отличаться, и у асинхронных двигателей они бывают короткозамкнутыми или фазными. Чем отличается короткозамкнутый ротор от фазного ротора — об этом и пойдет речь в данной статье.

Короткозамкнутый ротор

Представления о явлении электромагнитной индукции подскажут нам, что произойдет с замкнутым витком проводника, помещенным во вращающееся магнитное поле, подобное магнитному полю статора асинхронного двигателя. Если поместить такой виток внутри статора, то когда ток на обмотку статора будет подан, в витке будет индуцироваться ЭДС, и появится ток, то есть картина примет вид: виток с током в магнитном поле. Тогда на такой виток (замкнутый контур) станет действовать пара сил Ампера, и виток начнет поворачиваться вслед за движением магнитного потока.

Так и работает асинхронный двигатель с короткозамкнутым ротором, только вместо витка на его роторе расположены медные или алюминиевые стержни, замкнутые накоротко между собой кольцами с торцов сердечника ротора. Ротор с такими короткозамкнутыми стержнями и называют короткозамкнутым или ротором типа «беличья клетка» поскольку расположенные на роторе стержни напоминают беличье колесо.

Проходящий по обмоткам статора переменный ток, порождающий вращающееся магнитное поле, наводит ток в замкнутых контурах «беличьей клетки», и весь ротор приходит во вращение, поскольку в каждый момент времени разные пары стержней ротора будут иметь различные индуцируемые токи: какие-то стержни — большие токи, какие-то — меньшие, в зависимости от положения тех или иных стержней относительно поля. И моменты никогда не будут уравновешивать ротор, поэтому он и будет вращаться, пока по обмоткам статора течет переменный ток.

К тому же стержни «беличьей клетки» немного наклонены по отношению к оси вращения — они не параллельны валу. Наклон сделан для того, чтобы момент вращения сохранялся постоянным и не пульсировал, кроме того наклон стержней позволяет снизить действие высших гармоник индуцируемых в стержнях ЭДС. Будь стержни без наклона — магнитное поле в роторе пульсировало бы.

Скольжение s

Для асинхронных двигателей всегда характерно скольжение s, возникающее из-за того, что синхронная частота вращающегося магнитного поля n1 статора выше реальной частоты вращения ротора n2.

Скольжение возникает потому, что индуцируемая в стержнях ЭДС может иметь место только при движении стержней относительно магнитного поля, то есть ротор всегда вынужден хоть немного, но отставать по скорости от магнитного поля статора. Величина скольжения равна s = (n1-n2)/n1.

Если бы ротор вращался с синхронной частотой магнитного поля статора, то в стержнях ротора не индуцировался бы ток, и ротор бы просто не стал вращаться. Поэтому ротор в асинхронном двигателе никогда не достигает синхронной частоты вращения магнитного поля статора, и всегда хоть чуть-чуть (даже если нагрузка на валу критически мала), но отстает по частоте вращения от частоты синхронной.

Скольжение s измеряется в процентах, и на холостом ходу практически приближается к 0, когда момент противодействия со стороны ротора почти отсутствует. При коротком замыкании (ротор застопорен) скольжение равно 1.

Вообще скольжение у асинхронных двигателей с короткозамкнутым ротором зависит от нагрузки и измеряется в процентах. Номинальное скольжение — это скольжение при номинальной механической нагрузке на валу в условиях, когда напряжение питания соответствует номиналу двигателя.

Другие статьи про асинхронные двигатели с короткозамкнутым ротором на Электрик Инфо:

Фазный ротор

Асинхронные двигатели с фазным ротором, в отличие от асинхронных двигателей с короткозамкнутым ротором, имеют на роторе полноценную трехфазную обмотку. Подобно тому, как на статоре уложена трехфазная обмотка, так же и в пазах фазного ротора уложена трехфазная обмотка.

Выводы обмотки фазного ротора присоединены к контактным кольцам, насаженным на вал, и изолированным друг от друга и от вала. Обмотка фазного ротора состоит из трех частей — каждая на свою фазу — которые чаще всего соединены по схеме «звезда».

К обмотке ротора через контактные кольца и щетки присоединяется регулировочный реостат. Краны и лифты, например, пускаются под нагрузкой, и здесь необходимо развивать существенный рабочий момент. Невзирая на усложненность конструкции, асинхронные двигатели с фазным ротором обладают лучшими регулировочными возможностями касательно рабочего момента на валу, чем асинхронные двигатели с короткозамкнутым ротором, которым требуется промышленный частотный преобразователь.

Обмотка статора асинхронного двигателя с фазным ротором выполняется аналогично тому, как и на статорах асинхронных двигателей с короткозамкнутым ротором, и аналогичным путем создает, в зависимости от количества катушек (три, шесть, девять или более катушек), два, четыре и т. д. полюсов. Катушки статора сдвинуты между собой на 120, 60, 40 и т. д. градусов. При этом на фазном роторе делается столько же полюсов, сколько и на статоре.

Регулируя ток в обмотках ротора, регулируют рабочий момент двигателя и величину скольжения. Когда регулировочный реостат полностью выведен, то для уменьшения износа щеток и колец их закорачивают при помощи специального приспособления для подъема щеток.

Беличья клетка в электродвигателе что это?

Зачем ротору асинхронного двигателя беличья клетка?И всем ли она нужна? клетка двигатель ротор

Асинхронные бесколлекторные двигатели имеют два основных исполнения: с короткозамкнутой обмоткой ротора и с фазной обмоткой ротора. Короткозамкнутая роторная обмотка иначе называется «беличья клетка», т.к.внешне она. напоминает беличье колесо. Рабочие провода этой обмотки (стержни) укладываются в пазы ротора неизолированными, благодаря чему обеспечиваются хорошее использование площади паза и хорошая теплоотдача от стержней к активной стали. У асинхронных двигателей с фазным ротором «беличьей» клетки» нет. Асинхронные двигатели с фазным ротором обычно имеют полузакрытые пазы на роторе, в которые укладывается как правило трехфазная обмотка.

. НУ Я ТАК ДУМАЮ,ЧТО ПРИ МНОГОКРАТНОМ ПЕРЕМЕЩЕНИИ БИ-ПОЛЯРНЫХ ФРАКЦИЙ ПРИ ДОСТАТОЧНО ЖЕСТКОМ ВОЗМУЩЕНИИ В МОЛЕКУЛАХ АТОМА ПРОИСХОДЯТ НЕОБРАТИМЫЕ ПРОЦЕССЫ ПРИВОДЯЩИЕ К РАСПАДУ ДЕФЛЕКТОРА МУСКУЛЬНОЙ МАССЫ ПРИ ОКИСЛЕНИИ МИОФИБРИЛЛ. А ТАК ЖЕ + КО ВСЕМУ МЫ ЗАБЫВАЕМ УЧЕСТЬ ВРАЩАТЕЛЬНЫЙ ЭФФЕКТ СОЗДАВАЕМЫЙ БЕЛКАМИ ПРИ ИХ ДВИЖЕНИИ В АССИМЕТРИЧНОЙ ПЛОСКОСТИ. ЧУШЬ. НЕТ . ЧУШЬ ЭТО КОГДА ЧАРЛИ ЧАПЛИН НА КОНКУРСЕ ДВОЙНИКОВ ЧАРЛИ ЧАПЛИНА ЗАНЯЛ ТРЕТЬЕ МЕСТО. ВОТ ЭТО ЧУШЬ. ПРИВЕТ. С ПРАЗДНИКОМ ТЕБЯ. ВЕРЫ,НАДЕЖДЫ И КОНЕЧНО ЦЕЛЫЙ БАЙКАЛ ЛЮБВИ. )))))))))))

Двигатель с короткозамкнутым ротором не имеет подвижных контактов. За счёт этого такие двигатели обладают высокой надёжностью.Доливо-Добровольский первым создал двигатель с короткозамкнутым ротором и исследовал его свойства.Он выяснил, что у таких двигателей есть очень серьёзный недостаток – ограниченный пусковой момент. Доливо-Добровольский назвал причину этого недостатка – сильно закороченный ротор. Им же была предложена конструкция двигателя с фазным ротором.Который более эффективный.

Так называемая «Беличья клетка» — это вариант короткозамкнутой обмотки ротора асинхронного электродвигателя. Эта короткозамкнутая обмотка, действительно, чем-то напоминает беличью клетку. Более того, в асинхронных двигателях с короткозамкнутыми роторами этот тип размещения обмотки ротора наиболее распространен. Как правило «клетка» выполняется из медьсодержащих или алюминиевых сплавов и размещается в соответствующих пазах и проточках металлического (железного) ротора.

Потому что первая фаза запуска синхронного двигателя осуществляется в асинхронном режиме.
Подробнее отвечать не буду. У тебя весь интернет в кармане. Мы в свое время десятки книг перелопатили(а они, сцуко, дорогие и редкие) чтобы тебе сейчас всё на блюдечке выложить. Совесть поимей)))))

Есть такой поезд — монорельс. Там используется принцип бегущего электромагнитного поля. Сам поезд — статор, а монорельс — ротор. Аналогичный принцип применялся в электромагнитных пушках 3-го Рейха «Фердинанд», ствол — статор, снаряд — ротор. Но почему-то не нашёл широкого применения.

беличья клетка нужна белочкам,а в двигателях мощностью до 100 кВт стержни беличьей клетки обычно получают путем заливки расплавленного алюминия в пазы сердечника ротора (рис. 256, в). Вместе со стержнями беличьей клетки отливают и соединяющие их торцовые короткозамыкающие кольца.

не клетка а колесо, в нём возбуждается ЭДС переменным магнитным полем статора, от ЭДС в короткозамкнутом роторе возникает собственное магнитное поле, магнитные поля ротора и статора сцепляются и двигатель крутится, ротор крутится медленнее магнитного поля статора.

Ну. а как же. У меня знакомый называл себя карбюратором 30-х годов, так при его белках только клетка и помогала. Об этом даже Пушкин писал, вспомни Сказку о царе Салтане: «белка» и песенки поет, и орешки непростые грызет, но слуги белку стерегут «(санитары, то есть)

что?)))). ну если статор асинхронного двигателя принимать как «беличье колесо»( по виду больше всё таки напоминает колесо, чем клетку:), то ротору двигателю без него ну совсем никак он же ведь в нем как белка))) А всем ли она нужна. думаю, нет

В статоре мотора возбуждается вращающееся магнитное поле, в короткозамкнутом роторе «беличья клетка» наводится противоположно направленное поле, ротор крутится, вот если вкратце. Не всем, есть моторы с фазным ротором.

Читать еще: Как правильно класть сварочный шов?

Беличья клетка или беличье колесо это всего лишь мнимое название. На самом деле это дорожка без конца. Тоесть кольцо по которому ступенями в 60 градусов бегает магнитное поле и увлекает за собой ротор.

Хороший вопрос, но зачем тогда статору белка в клетке, вечно опаздывающая за моментом. Видимо, они друг без друга не могут. Это закон движения и привода в нашем мире, полном движения и привода.

Чтобы он крутился, ведь именно в этой беличей клетке и возикает то магнитное поле, которое при взаимодействии с вращающимся магнитным полем статора и вызывает вращение ротора!

Чтобы вращаться. Беличье колесо — это короткозамкнутая обмотка статора. Кстати не только в асинхронном, но и в синхронном двигателе тоже. Трехфазном и в том и в другом случаях.

Поддержи в фотоконкурсе .
Ссылка: http://photo.topdj.ua/imadj/1391119/
Совсем немного не хватает для победы

Выиграй акцию, ПРОГОЛОСУЙ И ИЗБАВЬСЯ от 20-ти одинаковых сообщений!

Угроза?))))там регистрироваться надо..долго

Чтоб крутился, как белка в колесе. Не всем она нужна — есть ещё линейные двигатели, которые вообще могут улететь за горизонт (говорю это, как электрик электрику))))

ну не знаю не знаю -нас порой так раскрутит ,вылететь можно совершенно в ненужном направлении . на исходную позицию дорога бывает длинною в жизнь .

Двигатель асинхронный

Асинхронная машина — это электрическая машина переменного тока, частота вращения ротора которой не равна (меньше) частоте вращения магнитного поля, создаваемого током обмотки статора. Асинхронные машины — наиболее распространённые электрические машины. В основном они используются как электродвигатели и являются основными преобразователями электрической энергии в механическую.

Содержание

Конструкция

Как и любая электромеханическая машина, асинхронная машина имеет статор и ротор, разделённые воздушным зазором. Её активными частями являются обмотки и магнитопровод; все остальные части — конструктивные, обеспечивающие необходимую прочность, жёсткость, охлаждение, возможность вращения и т. п.

Обмотка статора представляет собой трёхфазную (в общем случае — многофазную) обмотку, проводники которой равномерно распределены по окружности статора и пофазно уложены в пазах с угловым расстоянием 120°. Фазы обмотки статора соединяют по стандартным схемам «треугольник» или «звезда» и подключают к сети трёхфазного тока. Магнитопровод статора перемагничивается в процессе изменения (вращения) магнитного потока обмотки возбуждения, поэтому его изготавливают шихтованным (набранным из пластин) из электротехнической стали для обеспечения минимальных магнитных потерь.

По конструкции ротора асинхронные машины подразделяют на два основных типа: с короткозамкнутым ротором и с фазным ротором. Оба типа имеют одинаковую конструкцию статора и отличаются лишь исполнением обмотки ротора. Магнитопровод ротора выполняется аналогично магнитопроводу статора — из электротехнической стали и шихтованным.

Короткозамкнутый ротор

Короткозамкнутая обмотка ротора, часто называемая «беличья клетка» из-за внешней схожести конструкции, состоит из медных или алюминиевых стержней, замкнутых накоротко с торцов двумя кольцами. Стержни этой обмотки вставляют в пазы сердечника ротора. В машинах малой и средней мощности ротор обычно изготавливают путём заливки расплавленного алюминиевого сплава в пазы сердечника ротора. Вместе со стержнями «беличьей клетки» отливают короткозамыкающие кольца и торцевые лопасти, осуществляющие самовентиляцию самого ротора и вентиляцию машины в целом. В машинах большой мощности «беличью клетку» выполняют из медных стержней, концы которых вваривают в короткозамыкающие кольца.

Зачастую пазы ротора или статора делают скошенными для уменьшения высших гармонических ЭДС, вызванных пульсациями магнитного потока из-за наличия зубцов, магнитное сопротивление которых существенно ниже магнитного сопротивления обмотки, а также для снижения шума, вызываемого магнитными причинами.

Асинхронные двигатели с таким ротором имеют небольшой пусковой момент и значительный пусковой ток, что является существенным недостатком «беличьей клетки». Поэтому их применяют в тех электрических приводах, где не требуются большие пусковые моменты. Из достоинств следует отметить лёгкость в изготовлении, малый момент инерции и отсутствие механического контакта со статической частью машины, что гарантирует долговечность и снижает затраты на обслуживание.

Фазный ротор

Фазный ротор имеет трёхфазную (в общем случае — многофазную) обмотку, обычно соединённую по схеме «звезда» и выведённую на контактные кольца, вращающиеся вместе с валом машины. С помощью металлографитовых щёток, скользящих по этим кольцам, в цепь обмотки ротора включают пускорегулирующий реостат, выполняющий роль добавочного активного сопротивления, одинакового для каждой фазы.

В двигателях с фазным ротором имеется возможность увеличивать пусковой момент до максимального значения(в первый момент времени) с помощью пускового реостата, тем самым уменьшая пусковой ток. Такие двигатели применяются для привода механизмов, которые пускают в ход при большой нагрузке.

Скорость вращения поля статора

При питании обмотки статора трёхфазным (в общем случае — многофазным) током создаётся вращающееся магнитное поле, синхронная частота вращения [об/мин] которого связана с частотой сети [Гц] соотношением:

где — число пар магнитных полюсов обмотки статора.

Двигательный режим

Если ротор неподвижен или частота его вращения меньше синхронной, то вращающееся магнитное поле пересекает проводники обмотки ротора и индуцирует в них ЭДС, под действием которой по обмотке ротора начинает течь ток. На проводники с током этой обмотки, расположенные в магнитном поле обмотки возбуждения, действуют электромагнитные силы; их суммарное усилие образует электромагнитный вращающий момент, увлекающий ротор за магнитным полем. Если этот момент достаточно велик, то ротор приходит во вращение, и его установившаяся частота вращения [об/мин] соответствует равенству электромагнитного момента тормозному, создаваемого нагрузкой на валу, силами трения в подшипниках и инерцией ротора. Частота вращения ротора не может достигнуть частоты вращения магнитного поля, так как в этом случае угловая скорость вращения магнитного поля относительно обмотки ротора станет равной нулю, магнитное поле перестанет индуцировать в обмотке ротора ЭДС и, в свою очередь, создавать крутящий момент; таким образом, для двигательного режима работы асинхронной машины справедливо неравенство:

Относительная разность частот вращения магнитного поля и ротора называется скольжением:

Очевидно, что при двигательном режиме .

Генераторный режим

Если ротор разогнать с помощью внешнего момента (например, каким-либо двигателем) до частоты, большей частоты вращения магнитного поля, то изменится направление ЭДС в обмотке ротора и активной составляющей тока ротора, то есть асинхронная машина перейдет в генераторный режим. При этом изменит направление и электромагнитный момент, который станет тормозящим. В генераторном режиме работы скольжение .

При отсутствии первоначального магнитного поля в обмотке статора поток возбуждения создают с помощью постоянных магнитов, либо за счёт остаточной индукции машины и пусковых конденсаторов, параллельно подключенных по схеме «звезда» к фазам обмотки статора .

Асинхронный генератор потребляет намагничивающий ток значительной силы и требует наличия в сети генераторов реактивной мощности в виде синхронных машин,синхронных компенсаторов,батарей статических конденсаторов(БСК). Несмотря на простоту обслуживания, асинхронный генератор применяют сравнительно редко, в основном как вспомогательные источники небольшой мощности и как тормозные устройства.

Режим электромагнитного тормоза

Если изменить направление вращения ротора или магнитного поля так, чтобы они вращались в противоположных направлениях, то ЭДС и активная составляющая тока в обмотке ротора будут направлены так же, как в двигательном режиме, и машина будет потреблять из сети активную мощность. Однако электромагнитный момент будет направлен встречно моменту нагрузки, являясь тормозящим. Такой режим работы асинхронной машины называется режимом электромагнитного тормоза, и для него справедливы неравенства .

Способы управления асинхронным двигателем

Под управлением асинхронным двигателем переменного тока понимается изменение частоты вращения ротора. Существуют следующие способы управления асинхронным двигателем:

реостатный — изменение частоты вращения АД с фазным ротором путём изменения сопротивления реостата в цепи ротора,

частотный — изменение частоты вращения АД путём изменения частоты тока в питающей сети, что влечёт за собой изменение частоты вращения поля статора. Применяется включение двигателя через частотный преобразователь,

переключением обмоток со схемы «звезда» на схему «треугольник» в процессе пуска двигателя, что даёт снижение пусковых токов в обмотках примерно в три раза;

импульсный — подачей напряжения питания специального вида (например, пилообразного),

изменением числа пар полюсов, если такое переключение предусмотрено конструктивно,

изменением амплитуды питающего напряжения, когда изменяется только амплитуда (или действующее значение) управляющего напряжения. Тогда векторы напряжений управления и возбуждения остаются перпендикулярны,

Фазовое управление характерно тем, что изменение частоты вращения ротора достигается путём изменения сдвига фаз между векторами напряжений возбуждения и управления,

Амплитудно-фазовый способ включает в себя оба предыдущих способа.

Ссылки

Векторное управление
Синхронная машина
Асинхронные двигатели для работы в частотно-регулируемом электроприводе

Wikimedia Foundation . 2010 .

Двигатель Революции
Двигатель Ванкеля

Смотреть что такое «Двигатель асинхронный» в других словарях:

Двигатель асинхронный — – асинхронная машина, работающая в режиме двигателя. [СТ МЭК 50(411) 73] Рубрика термина: Энергетическое оборудование Рубрики энциклопедии: Абразивное оборудование, Абразивы, Автодороги … Энциклопедия терминов, определений и пояснений строительных материалов

асинхронный глубокопазный двигатель — Асинхронный двигатель с короткозамкнутым ротором и увеличенной высотой стержней беличьей клетки. [ГОСТ 27471 87] Тематики машины электрические вращающиеся в целом … Справочник технического переводчика

Читать еще: Роликовый шов что это такое?

асинхронный двигатель с массивным ротором — Асинхронный двигатель, у которого ротор выполнен сплошным из магнитомягкого или немагнитного материала, обладающего электропроводностью. [ГОСТ 27471 87] асинхронный двигатель с массивным ротором асинхронный двигатель с сплошным ротором [Лугинский … Справочник технического переводчика

асинхронный двигатель с короткозамкнутым ротором — Асинхронный двигатель, у которого первичная обмотка, расположенная обычно на статоре, присоединяется к источнику питания, а вторичная обмотка, расположенная обычно на роторе, выполнена в виде клетки и обтекается индуктированным током [СТ… … Справочник технического переводчика

асинхронный двигатель с индуцированным квадратурным полем — асинхронный двигатель с индуцированным поперечным полем — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва] Тематики электротехника, основные понятия Синонимы асинхронный… … Справочник технического переводчика

асинхронный двигатель с кольцами — Асинхронный двигатель с фазным ротором, в котором выводы обмотки ротора присоединены к контактным кольцам [СТ МЭК50 (411) 73] Тематики машины электрические вращающиеся в целомэлектродвигатель асинхронный … Справочник технического переводчика

асинхронный двигатель с фазным ротором — Асинхронный двигатель, у которого первичная обмотка, расположенная обычно на статоре, присоединена к источнику питания, а вторичная многофазная катушечная обмотка, расположенная обычно на роторе, обтекается индуктированным током [СТ МЭК50 (411)… … Справочник технического переводчика

асинхронный двигатель с двойной клеткой — Асинхронный двигатель, с короткозамкнутым ротором, у которого на роторе имеются две обмотки в виде беличьих клеток. [ГОСТ 27471 87] Тематики машины электрические вращающиеся в целом … Справочник технического переводчика

асинхронный двигатель с полым ротором — Асинхронный двигатель, у которого ротор выполнен в виде полого цилиндра из немагнитного материала, обладающего электропроводностью. [ГОСТ 27471 87] Тематики машины электрические вращающиеся в целом … Справочник технического переводчика

асинхронный двигатель с контактными кольцами — двигатель с фазным ротором — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва] Тематики электротехника, основные понятия Синонимы двигатель с фазным ротором EN slip ring… … Справочник технического переводчика

Асинхронный двигатель с короткозамкнутым ротором

Учитывая то, что электроснабжение традиционно осуществляется путём доставки потребителям переменного тока, понятно стремление к созданию электромашин, работающих на поставляемой электроэнергии. В частности, переменный ток активно используется в асинхронных электродвигателях, нашедших широкое применение во многих областях деятельности человека. Особого внимания заслуживает асинхронный двигатель с короткозамкнутым ротором, который в силу ряда причин занял прочные позиции в применении.

Секрет такой популярности состоит, прежде всего, в простоте конструкции и дешевизне его изготовления. У электромоторов на короткозамкнутых роторах есть и другие преимущества, о которых вы узнаете из данной статьи. А для начала рассмотрим конструктивные особенности этого типа электрических двигателей.

Конструкция

В каждом электромоторе есть две важных рабочих детали: ротор и статор. Они заключены в защитный кожух. Для охлаждения проводников обмотки на валу ротора установлен вентилятор. Это общий принцип строения всех типов электродвигателей.

Конструкции статоров рассматриваемых электродвигателей ничем не отличаются от строения этих деталей в других типах электромоторов, работающих в сетях переменного тока. Сердечники статора, предназначенного для работы при трехфазном напряжении, располагаются по кругу под углом 120º. На них устанавливаются обмотки из изолированной медной проволоки определённого сечения, которые соединяются треугольником или звездой. Конструкция магнитопровода статора жёстко крепится на стенках цилиндрического корпуса.

Строение электродвигателя понятно из рисунка 1. Обратите внимание на конструкцию обмоток без сердечника в короткозамкнутом роторе.

Рис. 1. Строение асинхронного двигателя с КЗ Ротором

Немного по-другому устроен ротор. Конструкция его обмотки очень похожа на беличью клетку. Она состоит из алюминиевых стержней, концы которых замыкают короткозамыкающие кольца. В двигателях большой мощности в качестве короткозамкнутых обмоток ротора можно увидеть применение медных стержней. У этого металла низкое удельное сопротивление, но он дороже алюминия. К тому же медь быстрее плавится, а это не желательно, так как вихревые токи могут сильно нагревать сердечник.

Конструктивно стержни расположены поверх сердечников ротора, которые состоят из трансформаторной стали. При изготовлении роторов сердечники монтируют на валу, а проводники обмотки впрессовывают (заливают) в пазы магнитопровода. При этом нет необходимости в изоляции пазов сердечника. На рисунке 2 показано фото ротора с КЗ обмотками.

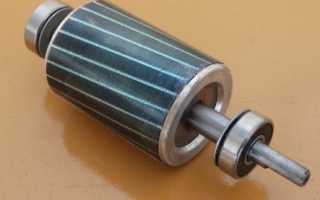

Рис. 2. Ротор асинхронного двигателя с КЗ обмотками

Пластины магнитопроводов таких роторов не требуют лаковой изоляции поверхностей. Они очень просты в изготовлении, что удешевляет себестоимость асинхронных электродвигателей, доля которых составляет до 90% от общего числа электромоторов.

Ротор асинхронно вращается внутри статора. Между этими деталями устанавливаются минимальные расстояния в виде воздушных зазоров. Оптимальный зазор находится в пределах от 0,5 мм до 2 мм.

В зависимости от количества используемых фаз асинхронные электродвигатели можно разделить на три типа:

однофазные;
двухфазные;
трёхфазные.

Они отличаются количеством и расположением обмоток статора. Модели с трехфазными обмотками отличаются высокой стабильностью работы при номинальной нагрузке. У них лучшие пусковые характеристики. Зачастую такие электродвигатели используют простую схему пуска.

Двухфазные двигатели имеют две перпендикулярно расположенных обмотки статора, на каждую из которых поступает переменный ток. Их часто используют в однофазных сетях – одну обмотку подключают напрямую к фазе, а для питания второй применяют фазосдвигающий конденсатор. Без этой детали вращение вала асинхронного электродвигателя самостоятельно не начнётся. В связи с тем, что конденсатор является неотъемлемой частью двухфазного электромотора, такие двигатели ещё называют конденсаторными.

В конструкции однофазного электродвигателя используют только одну рабочую обмотку. Для запуска вращения ротора применяют пусковую катушку индуктивности, которую через конденсатор кратковременно подключают к сети, либо замыкают накоротко. Эти маломощные моторчики используются в качестве электрических приводов некоторых бытовых приборов.

Принцип работы

Функционирование асинхронного двигателя осуществляется на основе свойства трёхфазного тока, способного создавать в обмотках статора вращающее магнитное поле. В рассматриваемых электродвигателях синхронная частота вращения электромагнитного поля связана прямо пропорциональной зависимостью с собственной частотой переменного тока.

Существует обратно пропорциональная зависимость частоты вращения от количества пар полюсов в обмотках статора. Учитывая то, что сдвиг фаз составляет 60º, зависимость частоты вращения ротора (в об/мин.) можно выразить формулой:

В результате действия магнитной индукции на сердечник ротора, в нём возникнет ЭДС, которая, в свою очередь, вызывает появление электрического тока в замкнутом проводнике. Возникнет сила Ампера, под действием которой замкнутый контур начнёт вращение вдогонку за магнитным полем. В номинальном режиме работы частота вращения ротора немного отстаёт от скорости вращения создаваемого в статоре магнитного поля. При совпадении частот происходит прекращение магнитного потока, ток исчезает в обмотках ротора, вследствие чего прекращается действие силы. Как только скорость вращения вала отстанет, переменными токами магнитных полей, возобновляется действие амперовой силы.

Разницу частот вращения магнитных полей называют частотой скольжения: n_s=n₁–n₂, а относительную величину s, характеризующую отставание, называют скольжением.

s = 100% * ( n_s / n₁) = 100% * (n₁ — n₂) / n_{1 ,} где n_s – частота скольжения; n_1, n₂ – частоты вращений статорных и роторных магнитных полей соответственно.

С целью уменьшения гармоник ЭДС и сглаживания пульсаций момента силы, стержни короткозамкнутых витков немного скашивают. Взгляните ещё раз на рис. 2 и обратите внимание на расположение стержней, выполняющих роль обмоток ротора, относительно оси вращения.

Скольжение зависит от того, какую механическую нагрузку приложено к валу двигателя. В асинхронных электромоторах изменение параметров скольжения происходит в диапазоне от 0 до 1. Причём в режиме холостого хода набравший обороты ротор почти не испытывает активного сопротивления. S приближается к нулю.

Увеличение нагрузки способствует увеличению скольжения, которое может достигнуть единицы, в момент остановки двигателя из-за перегрузки. Такое состояние равносильно режиму короткого замыкания и может вывести устройство из строя.

Относительная величина отставания соответствующая номинальной нагрузке электрической машины называется номинальным скольжением. Для маломощных электромоторов и двигателей средней мощности этот показатель изменяется в небольших пределах – от 8% до 2%. При неподвижности ротора электродвигателя скольжение стремится к 0, а при работе на холостом ходу оно приближается к 100%.

Во время запуска электромотора его обмотки испытывают нагрузку, что приводит к резкому увеличению пусковых токов. При достижении номинальных мощностей электрические двигатели с короткозамкнутыми витками самостоятельно восстанавливают номинальную частоту ротора.

Обратите внимание на кривую крутящего момента скольжения, изображённую на рис. 3.

Рис. 3. Кривая крутящего момента скольжения

При увеличении крутящего момента коэффициент s изменяется от 1 до 0 (см. отрезок «моторная область»). Возрастает также скорость вращения вала. Если скорость вращения вала превысит номинальную частоту, то крутящий момент станет отрицательным, а двигатель перейдёт в режим генерации (отрезок «генерирующая область»). В таком режиме ротор будет испытывать магнитное сопротивление, что приведёт к торможению мотора. Колебательный процесс будет повторяться, пока не стабилизируется крутящий момент, а скольжение не приблизится к номинальному значению.

Преимущества и недостатки

Повсеместное использование асинхронных двигателей с короткозамкнутыми роторами обусловлено их неоспоримыми преимуществами:

стабильностью работы на оптимальных нагрузках;
высокой надёжностью в эксплуатации;
низкие эксплуатационные затраты;
долговечностью функционирования без обслуживания;
сравнительно высокими показателями КПД;
невысокой стоимостью, по сравнению с моделями на основе фазных роторов и с другими типами электромоторов.

Читать еще: Гальваника в домашних условиях хромирование

Из недостатков можно отметить:

высокие пусковые токи;
чувствительность к перепадам напряжений;
низкие коэффициенты скольжений;
необходимость в применении устройств, таких как преобразователи частоты, пусковые реостаты и др., для улучшения характеристик электромотора;
ЭД с короткозамкнутым ротором нуждаются в дополнительных коммутационных управляющих устройствах, в случаях, когда возникает необходимость регулировать скорость.

Электродвигатели данного типа имеют приличную механическую характеристику. Несмотря на недостатки, они лидируют по показателям их применения.

Основные технические характеристики

В зависимости от класса электродвигателя, его технические характеристики меняются. В рамках данной статьи не ставится задача приведения параметров всех существующих классов двигателей. Мы остановимся на описании основных технических характеристик для электромоторов классов 56 А2 – 80 В2.

В этом небольшом промежутке на линейке моделей эелектромоторов с короткозамкнутыми роторами можно отметить следующее:

Мощность составляет от 0,18 кВт (класс 56 А2) до 2,2 кВт (класс 80 В2).

Ток при максимальном напряжении – от 0,55 А до 5А.

КПД от 66% до 83%.

Частота вращения вала для всех моделей из указанного промежутка составляет 3000 об./мин.

Технические характеристики конкретного двигателя указаны в его паспорте.

Подключение

Статорные обмотки трёхфазного АДКР можно подключать по схеме «треугольник» либо «звезда». При этом для звёздочки требуется напряжение выше, чем для треугольника.

Обратите внимание на то, что электродвигатель, подключенный разными способами к одной и той же сети, потребляет разную мощность. Поэтому нельзя подключать электромотор, рассчитанный на схему «звезда» по принципу треугольника. Но с целью уменьшения пусковых токов можно коммутировать на время пуска контакты звезды в треугольник, но тогда уменьшится и пусковой момент.

Схемы включения понятны из рисунка 4.

Рис. 4. Схемы подключения

Для подключения трёхфазного электрического двигателя к однофазному току применяют фазосдвигающие элементы: конденсаторы, резисторы. Примеры таких подключений смотрите на рисунке 5. Можно использовать как звезду, так и треугольник.

Рис. 5. Примеры схем подключений в однофазную сеть

С целью управления работой двигателя в электрическую цепь статора подключаются дополнительные устройства.

Устройство асинхронного двигателя: достоинства и недостатки, принцип работы

Как устроен асинхронный двигатель
Разные типы двигателя
Преимущества асинхронных двигателей
Недостатки асинхронных двигателей
Однофазное подключение электродвигателя

Наиболее популярным из существующих электродвигателей до сих пор является асинхронный двигатель, созданный ещё в XIX веке. Его конструкция оказалась гениально простой и настолько удачной, что все дальнейшие преобразования не касались принципа действия, затрагивая лишь технологию изготовления тех или иных деталей. Например, модифицироваться могли подшипники, на которых крепился вал двигателя, менялась форма обмоток ротора и статора, однако принцип работы асинхронного двигателя оставался прежним.

Как устроен асинхронный двигатель

Независимо от того, какие размеры имеет электрический мотор такого типа, его устройство будет одинаковым. Проще для примера рассмотреть трёхфазный электродвигатель. Такие моторы работают в заводских цехах – на конвейере и в станках, приводят в движение кабину лифта – в домах и на шахтах, перекачивают воду, крутя турбину насоса – и в небольшой скважине, и на мощных водозаборных станциях. Сфера применения трёхфазных устройств широка.

Разные типы двигателя

В отличие от трёхфазного, однофазный асинхронный двигатель часто применяется в бытовой технике – пылесосах, стиральных машинах, вентиляторах, кухонных комбайнах, блендерах и т.д. Они же применяются в магнитофонах и проигрывателях виниловых дисков. Даже в составе персонального компьютера можно найти не один асинхронный двигатель. Но к устройству этой версии двигателя мы вернёмся чуть позже.

Первым появился на свет именно трёхфазный электродвигатель, принцип работы которого строился на взаимодействии электромагнитных полей. Основные части асинхронного двигателя – это статор и ротор. Соответственно, статором была названа часть, которая остаётся неподвижной. Именно она находится непосредственно под внешней оболочкой устройства и имеет форму цилиндра. В этой части по кругу расположены три обмотки – под углом 120° друг к другу.

В современных двигателях можно насчитать множество обмоток, однако, они соединены друг с другом так, чтобы каждая последующая отличалась от предыдущей по фазе, и фазовый сдвиг между соседними обмотками составлял 120°. Обмотки наматываются медным проводом, и к каждой из групп подключается напряжение со своей фазы. Таким образом, получается, что магнитное поле движется по этим обмоткам, как бы замыкаясь в кольцо.

Статор тоже имеет свои обмотки. Так как на статор электричество не подаётся, он имеет право на замкнутый проводник, который иногда вместо обмоток формируют в виде так называемой беличьей клетки. Если сравнивать точнее, то эта деталь напоминает не саму клетку для проворного грызуна, а беличье колесо, предназначенное для того, чтобы животное выплёскивало свою неуёмную энергию. В роторе устройства «беличья клетка» формируется путём заливки расплавленного алюминия в пазы сердечника, выполненного из набранных стальных листов. Такое устройство называется короткозамкнутым ротором.

Если статор выполнен с реальными обмотками, то он обычно делается многополюсным. Такой ротор называют фазным. Обмотки этого ротора замыкают звездой или треугольником.

Ротор имеет собственный вал, который опирается на задний и передний подшипники. Они, в свою очередь, закреплены на корпусе двигателя так, что ротор внутри статора может свободно вращаться. Принцип действия асинхронных двигателей основан на том, что в обмотках или «беличьем колесе» статором наводится магнитное поле. Под его действием в проводниках ротора появляется ток, а с ним – собственное магнитное поле.

Переменное магнитное поле статора увлекает за собой ротор, и тот начинает вращаться. Но магнитное поле ротора всегда запаздывает относительно поля статора, и вращение обоих полей не может происходить синхронно. Это заставляет ротор преодолевать множество действующих на него сил:

силу тяготения;
трение качения (если используется шариковый или роликовый подшипник);
трение скольжения (если в качестве подшипника применяется бронзовая втулка);
силу противодействия приводимого в движение оборудования.

Последняя сила зависит от многих моментов, поэтому её невозможно свести к какому-либо простейшему физическому параметру. Если надо сдвинуть с места трамвай, то двигателю приходится на себя брать нагрузку от редуктора, который надо раскрутить, от самого вагона, который надо сдвинуть, к тому же не надо забывать ещё и о силе трения качения, которое испытывают колёса транспортного средства.

В случае когда идет описание работы профессиональной мясорубки, которую приводит в действие асинхронный двигатель, то здесь преодолевается сопротивление и самого редуктора, и того куска мяса или даже кости, которую надо перемолоть.

Поскольку между статором и ротором есть зазор, то ротор под нагрузкой просто отстаёт от статора по угловой скорости. Следовательно, частота вращения ротора зависит от нагрузки на вал двигателя. Нарушается принцип синхронности, оттуда и название самого устройства: «асинхронный двигатель».

Преимущества асинхронных двигателей

Заложенный в асинхронный двигатель принцип работы даёт ряд преимуществ этому устройству:

Простое устройство делает таковой экономичным в производстве.
Низкое потребление энергии приводит к экономичности устройств, оснащённых таким двигателем.
Универсальность применения в аппаратах, где не требуется точное поддержание частоты вращения или существует схема управления с обратной связью, обеспечивающая вращение с заданной частотой.
Высокая надёжность в работе.
Асинхронный двигатель может работать при однофазном подключении.

Недостатки асинхронных двигателей

Есть у электродвигателей такой конструкции и свои недостатки. К ним можно отнести потери на тепло. Они, действительно, могут перегреваться, особенно – под нагрузкой. Для этого их корпуса нередко делают ребристыми – чтобы они лучше излучали тепло в окружающее пространство. Также асинхронный прибор часто снабжается сидящим на том же валу вентилятором для обдува ротора, потому что корпус может отводить тепло только от статора, так как воздушного зазора между ними нет, чего не скажешь о роторе.

Невозможность стабильно держать частоту вращения делает асинхронный двигатель неприменимым в некоторых устройствах.

Однофазное подключение электродвигателя

В наших домашних приборах чаще всего можно встретить всё тот же асинхронный прибор. Но как же он «понимает», в какую сторону ему начать вращение при его запуске, если на него заводятся только одна фаза и ноль? В такой асинхронный двигатель принцип действия заложен такой же, как и у трёхфазного – вращение магнитного поля. Для этого у каждого двигателя есть ещё один контакт – пусковой.

Статор имеет две обмотки, между которыми выдерживается угол 90°. Обе группы катушек подключены к одной и той же фазе, однако, чтобы обеспечить сдвиг на те же самые 90° между обмотками, одна из них подключается через конденсатор. Это заставляет магнитное поле вращаться.

Подобные двигатели используются, например, в кофемолках или соковыжималках. Можно слышать, как изменяется звук асинхронного двигателя в этих приборах, когда они работают под нагрузкой. На холостом ходу частота вращения ротора у них явно выше.

Подводя итог важно сказать, что асинхронные электродвигатели обрели большую популярность. Конечно, нельзя не забывать о некоторых недостатках. Однако все они перекрываются благодаря великому множеству достоинств.

голоса

Рейтинг статьи
