Какие механизированные инструменты применяются при опиливании металла?

Инструменты для механизации опиловочных работ

Эти инструменты подразделяются на две группы: инструменты для механизированных устройств возвратно-поступательного и вращательного действия.

К инструментам с возвратно-поступательным движением относятся машинные напильники, которые изготовляют из инструментальных углеродистых сталей марок У12 и У12А (рис. 8.16). Они, как и обычные напильники для ручного опиливания, имеют разную форму поперечного сечения, однако их номенклатура ограничена тремя типами (квадратные, плоские и треугольные). Поэтому машинные напильники применяются для обработки плоских поверхностей, а также поверхностей, расположенных под различными углами друг к другу, причем углы эти не должны быть менее 30 0 .

Ручные механизированные инструменты могут иметь как электрический, так и пневматический привод. Рабочее движение у этих инструментов может быть вращательным (при использовании дисков, боров, шлифовальных головок), так и возвратно-поступательным (при использовании машинных напильников).

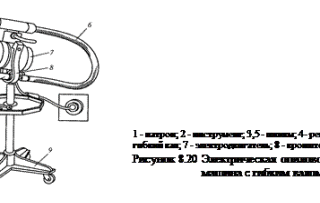

Электрическая опиловочная машина с гибким валом, который может передавать вращательное движение от электрического привода к исполнительному механизму, изгибаясь при этом под различными углами, изображена на рис.8.20. Это значительно расширяет технологические возможности устройств подобного типа. Машины такого типа отличаются большим разнообразием конструкций.

Приведенная в качестве примера опиловочная машина смонтирована на опоре 9. Вращательное движение передается рабочему органу от электродвигателя 7 посредством ремня 4 и ступенчатых шкивов 5 и 3 гибкому валу 6. На гибком валу установлен патрон 1, в котором крепится инструмент – фреза, шарошка, шлифовальная головка 2. В нерабочем положении патрон с напильником устанавливают в кронштейн 8.

В электрических машинах возвратно-поступательного действия используются механизмы преобразования вращательного движения в возвратно-поступательное. Принципиальных конструктивных отличий от опиловочных устройства вращательного типа такие машины не имеют, за исключением установки механизма преобразования движения.

Пневматические опиловочные машины (рис. 8.21) не имеют индивидуального привода, их присоединяют либо к централизованной сети разводки воздуха высокого давления, либо к индивидуальному компрессору, производящему воздух высокого давления.

Воздух высокого давления по воздухопроводящему шлангу 6 (независимо от источника сжатого воздуха) поступает в поршневую коробку 5, заставляя поршень 3 совершать возвратно-поступательные движения, которые через шток передаются инструменту 1. Инструмент 1 закрепляют в патроне 2, связанном с поршнем поворотной втулкой 4. Доступ воздуха в поршневую коробку 5 осуществляется нажатием на пусковой крючок 8. Доступ к поршневой группе для контроля за ее состоянием осуществляется при снятии крышки 7.

Стационарное опиловочное оборудование обеспечивает повышение производительности по сравнению с ручным опиливанием более чем в 15 раз, однако использование такого оборудования ограничено номенклатурой применяемого на нем инструмента. На этом оборудовании можно обрабатывать плоское поверхности наружного и внутреннего контура, расположенные, как правило, под углами более 30 0 .

Опиловочный станок с абразивной лентой (рис. 8.22) предназначен для обработки наружных и внутренних поверхностей, в качестве рабочего инструмента в нем используется бесконечная абразивная лента. Станок монтируется на основании 5, на котором устанавливают кронштейн 1. Внутри кронштейна находится бесконечная абразивная лента 3, приводимая в движение от электродвигателя, расположенного в основании. На кронштейне смонтирован стол 4, на котором закрепляют заготовку. Для обеспечения комфортных условий работы на станке предусмотрено местное освещение лампой 2. Пуск станка осуществляется от кнопки включения 6.

Стационарный опиловочно-зачистной станок (рис.8.23) предназначен для обработки плоских поверхностей, как наружных, так и внутренних, расположенных под углом, не превышающим 30 0 . Он состоит из станины 1, на которой установлена стойка 4. Все приводы расположены внутри станины и стойки, в стойку вмонтирован шток 6, на котором крепятся кронштейны 5 и 3. Напильник 7 закрепляют в кронштейнах 3 и 5 при помощи винтов 12. Заготовку 8 устанавливают на столе 9. Установка заготовки на заданный угол обработки производится за счет поворота стола при помощи винта 10. Шкивы привода защищены кожухом 2, а запуск станка в работу осуществляется при помощи нажатия на педаль 11.

§ 5. Механизация опиловочных работ

Опиливание ручным напильником — трудоемкая и тяжелая операция, поэтому для повышения точности обработки и производительности труда, а также для облегчения трудоемкой работы на заводах применяют опиловочные электрические станки, электрические шлифовальные машинки с жестким и гибким валами, а также различные пневматические шлифовальные и ручные машинки.

Применяются два типа опиловочных станков: с возвратно поступательным движением и вращательным движением, чаще всего с гибким валом (станки типа ОЗС). На станках первого типа применяются напильники различного профиля с крупной и мелкой насечкой.

В опиловочных станках для обработки закаленных деталей (штампов и т. п.) применяют специальный алмазный инструмент.

Станки с гибким валом и вращающимися напильниками особенно удобны при изготовлении штампов, прессформ, металлических моделей и т. п.

Опиловочные станки бывают стационарные и переносные.

Стационарный опиловочный станок завода «Коммунар» (рис. 146) имеет станину 1, на которой закреплена стойка 4 с нижним 3, верхним 5 кронштейнами и штоком 6. Ступенчатый шкив (закрыт кожухом) 2, позволяет регулировать скорость движения напильника. Обрабатываемая деталь 8 закрепляется на поворотном столе 9. Установка стола на нужный угол достигается при помощи винта 10.

Рис. 146. Опиловочный станок завода «Коммунар»

Напильник 7 закрепляют в верхнем кронштейне 5, после чего верхний кронштейн опускают, при этом нижний конец напильника должен войти в конусное углубление нижнего кронштейна 3. Правильность установки напильника между верхним и нижним кронштейнами проверяют угольником. В вертикальное положение напильник устанавливают при помощи винтов, имеющихся в верхнем кронштейне. Пуск и останов станка осуществляется нажимом на педаль 11.

При обработке деталей, не требующих высокой точности, эти станки обеспечивают повышение производительности труда в 4—5 раз по сравнению с ручной обработкой. На них можно обрабатывать детали различной формы (круглые, трехгранные, квадратные и т. п.), а также поверхности, расположенные под разными углами.

Стационарные опиловочные станки не позволяют производить обработку в труднодоступных местах. В этом случае применяют переносные электрические и пневматические машинки.

Электрический напильник конструкции Д. И. Судаковича (рис. 147) предназначен для выполнения различных слесарных и сборочных работ. Длина хода напильника 12 мм, число двойных ходов в минуту 1500, мощность электродвигателя 120 вт, рабочее напряжение тока 127 и 220 в.

Рис. 147. Электрический напильник

Напильник работает следующим образом. Нажимом на кнопку 7 включается электродвигатель 6. Вращение ротора электродвигателя через зубчатую пару 5 передается коленчатому валу 4, на кривошипной шейке которого насажен шатун 3. При вращении вала шатун получает возвратно-поступательное движение, которое передается через шток напильнику 1, закрепленному в патроне 2.

Особенностью данного электронапильника является то, что его приводной механизм выполнен с двумя шатунами, один из которых шарнирно соединен через шток с напильником, а другой — с балансиром, причем кривошип коленчатого вала привода расположен таким образом, что поступательному перемещению напильника в одном направлении соответствует перемещение балансира в обратном направлении. Благодаря такому устройству’ достигается взаимное погашение инерционных сил, вызываемых возвратно-посту-пательным движением напильника и балансира и устранение вибрации корпуса инструмента при его работе.

Применение электронапильника повышает производительность труда примерно в пять раз по сравнению с работой, выполняемой обычным ручным напильником.

Пневматический напильник имеет двигатель ротационного типа, работающий от сжатого воздуха, подаваемого под давлением 5—6 ат.

Пневматический напильник состоит из рабочего инструмента 1 (рис. 148), головки для его закрепления 2, преобразователя движения 3, редуктора 4 и двигателя 5. Длина хода напильника 12 мм, число двойных ходов в минуту 1500. Применение пневматического напильника повышает производительность опиливания в 2—3 раза.

Читать еще: Как правильно резать болгаркой металл?

Рис. 148. Пневматический напильник

Передвижной опиловочно-зачистной станок (рис. 149, а) имеет стойку 1 с вилкой 3, в которой закреплен электродвигатель 5 с кнопочным пультом. Шарниры 4 позволяют электродвигатель с укрепленной на нем головкой 2 поворачивать в удобное для работы положение. Инструмент закрепляется в патроне, смонтированном на конце гибкого вала 6, и получает вращательное движение.

Рис. 149. Опиловочно-зачистной станок (а),
набор инструментов (б), в — детали, обрабатываемые на станке ОЗС

Станок ОЗС имеет следующие приспособления: инструменто-держатель № 1 со сменными цангами для крепления инструмента с хвостовиками диаметром 6; 8 и 10 мм; инструментодержатель № 2, служащий для крепления инструмента с конусным хвостовиком № 0 и 1; угловую державку, предназначенную для шлифования и полирования инструментов и снятия заусенцев; пистолет, превращающий вращательное движение гибкого валика в поступательное движение; напильник и ножовочное полотно; абразивный брусок или шабер.

К станку ОЗС прилагаются круглые напильники, пальцевые фрезы, абразивные шлифголовки диаметром от 8 до 42 мм, войлочные, резиновые и другие полировальные головки диаметром от 6 до 35 мм, сверла, развертки, зенковки и т. п.

Станок ОЗС в нормальном исполнении имеет четыре скорости от 760 до 3600 об/мин. Мощность электродвигателя 0,52 квт, число оборотов 1405 в минуту.

На рис. 157, б показаны инструменты для опиловочно-зачистного станка, а на рис. 157, в — детали, которые обрабатывают на этом станке.

Широкое распространение получила шлифовальная машинка И-54А (рис. 150). Машинка имеет электродвигатель 1 и шпиндель, к которому крепится гибкий валик 2 с державкой 3 для закрепления рабочего инструмента. Машинка работает от электросети переменного тока. Вес машинки с подставкой и гибким валом 15 кг, мощность электродвигателя 1 квт, число оборотов 2850 в минуту. Длина гибкого валика 3200 мм.

Рис. 150. Электрическая шлифовальная машина И-54:
1 — электродвигатель, 2 — гибкий валик, 3 — державка с рабочим инструментом; 4 — использование угловой державки

Сменные державки позволяют производить опиловку, шлифовку в труднодоступных местах и под разными углами.

В зависимости от условий производства ручное опиливание заменяют обработкой на строгальных, фрезерных и шлифовальных станках.

На ряде заводов вместо опиливания применяют метод контурного травления деталей. Этим методом осуществляют глубокое травление на деталях тех мест, которые раньше подвергались опиливанию. Детали предварительно очищают и обезжиривают, а затем места, не подлежащие обработке, покрывают защитным составом. Процесс этот очень простой и не требует высокой квалификации рабочего. Точность обработки достигается ±0,05 мм, а высота гребешков (неровностей) от 1,25 до 1,5 мк, что исключает зачистку. Контурное травление деталей является высокопроизводительным процессом, который может заменить многие ручные опиловочные работы.

Виды и причины брака при опиливании

Наиболее частыми видами брака при опиливании являются: неровности поверхностей (горбы) и завалы краев заготовки, как результат неумения пользоваться напильником;

вмятины или повреждение поверхности заготовки в результате неправильного зажима ее в тисках;
неточность размеров опиленной заготовки вследствие неправильной разметки, снятия очень большого или малого слоя металла, а также неправильности измерения или неточности измерительного инструмента;
задиры, царапины на поверхности детали, возникающие в результате небрежной работы и неправильно выбранного напильника.

Техника безопасности при опиливании

При опиловочных работах необходимо выполнять следующие правила техники безопасности:

при опиливании заготовок с острыми кромками нельзя поджимать пальцы левой руки под напильник при обратном ходе;
образовавшуюся в процессе опиливания стружку необходимо сметать с верстака волосяной щеткой. Строго запрещается сбрасывать стружку обнаженными руками, сдувать ее или удалять сжатым воздухом;
при работе следует пользоваться только напильником с прочно насаженными ручками. Запрещается работать напильниками без ручек или напильниками с треснувшими, расколотыми ручками.

Вопросы для самопроверки

По какому принципу нужно выбирать напильники?
Что нужно принимать во внимание при опиловке, чтобы обеспечить прямолинейность и чистоту обработки?
Чем различаются напильники № 0; 1; 2; 3?
Какие особенности обработки выпуклых и вогнутых криволинейных поверхностей?
Охарактеризуйте основные способы отделки поверхностей.

Механизация опиловочных работ

Ручное опиливание — весьма трудоемкая и утомительная операция, поэтому оно все шире заменяется более производительными способами, такими как механизированное опиливание с помощью электрических и пневматических опиловочных машинок, а также опиловочных станков.

Для опиливания плоских поверхностей применяют механический напильник (рис. 8.33). В этом напильнике при вращении наконечника 1 от гибкого вала через первичную передачу получает вращение эксцентрик 3, сообщающий возвратно-поступательное движение плунжеру 2, к которому крепится напильник.

Рис. 8.33. Механический напильник:

1 — наконечник; 2 — плунжер; 3 — эксцентрик

Механизированные опиловочные машинки с вращающимися машинными борнапильниками применяют для обработки фасонных поверхностей деталей. Универсальная опиловочно- шлифовальная машинка с гибким валом и опиловочной головкой, работающая от электродвигателя 1 (рис. 8.34, а), имеет шпиндель, к которому крепят гибкий вал 2 с державкой 3 для закрепления рабочего инструмента. Машинка имеет сменные прямые и угловые головки, которые позволяют производить

Рис. 8.34. Универсальная опиловочно-шлифовальная машинка: а — общий вид; б, в — приемы работы; 1 — электродвигатель;

2 — гибкий вал; 3 — державка

опиливание в труднодоступных местах и под разными углами. Приемы опиливания с помощью этой машинки показаны на рис. 8.34, б, в.

Применение опиловочных машинок увеличивает производительность работ в 5-10 раз.

Для механизации опиливания применяют опиловочные станки, которые бывают двух типов: с возвратно-поступательным и вращательным движением. На станках первого типа используют машинные напильники различного профиля с крупной и мелкой насечкой.

Стационарный опиловочный станок (рис. 8.35) имеет станину 1, на которой закреплена стойка 4 с нижним 3 и верхним 5 кронштейнами и штоком 6. Ступенчатые шкивы ременной передачи 2 позволяют регулировать скорость движения напильника. Обрабатываемую деталь 8 закрепляют на поворотном столе 9. Установка стола на нужный угол достигается с помощью винта 10. Хвостовик напильника 7 закрепляют винтом 12 в верхнем кронштейне 5, после чего кронштейн опускают. При

Рис. 8.35. Стационарный опиловочный станок: а — общий вид; б — схема работы; 1 — станина; 2 — ременная передача; 3 — нижний кронштейн; 4 — стойка; 5 — верхний кронштейн; 6 — шток; 7 — хвостовик напильника; 8 — обрабатываемая деталь; 9 — поворотный стол; 10, 12 — винты; 11 — педаль

этом нижний конец напильника должен войти в конусное углубление нижнего кронштейна 3.

При обработке деталей, не требующих высокой точности, применяют стационарный опиловочный станок. Он увеличивает производительность труда в 4-5 раз по сравнению с ручной обработкой.

Станки с вращательным движением инструмента особенно удобны для изготовления деталей штампов, пресс-форм и т.д. Они бывают стационарные и переносные.

На рис. 8.36 показан опиловочный станок с бесконечной лентой. Внутри основания 5 имеются

Рис. 8.36. Опиловочный станок с бесконечной лентой: 1 — верхний кронштейн;

2 — лампа; 3 — бесконечная лента; 4 — стол; 5 — основание; 6 — кнопка включения электродвигатель, редуктор и приводной шкив опиловочной ленты, а натяжной шкив помещается в верхнем кронштейне 1. Опиловочная бесконечная лента имеет ширину от 6 до 12 мм и перемещается со скоростью 25. 54 м/с. Для опиливания поверхности деталь устанавливают на стол и прижимают к ленте 3. Станок включают кнопкой 6.

Какие механизированные инструменты применяются при опиливании металла?

Слесарные работы по металлу в основном относятся к процессам холодной обработки металлов резанием. Такая обработка может осуществляться вручную или с помощью специального механизированного инструмента. Такими инструментами являются зубило, кернер, молоток, шабер, ножницы гильотинные, напильник и многие другие.

Читать еще: Как выбрать напильник по металлу?

Слесарная обработка заготовки из металла выполняется в определенной последовательности. Первым делом осуществляют подготовительные работы по изготовлению заготовки или изменению ее формы — правку, резку, рубку, гибку материала. Затем заготовку размечают и осуществляют её основную обработку: последовательно снимают лишний слой металла, чтобы она приобрела размеры, форму и состояние поверхностей, близких к указанным на чертеже. Инструмент слесаря

Потом выполняется отделочная обработка металлических изделий, после которой деталь должна соответствовать всем требованиям чертежа.

Слесарно-ремонтные работы

Существуют слесарно-ремонтные работы, заключающиеся в замене или исправлении поврежденных и изношенных деталей, изготовлении недостающих деталей, сборке узлов, механизмов и даже целой машины, выполнении подгоночных работ и работ по регулировке собранных механизмов и проведении испытаний готовой машины. У каждого слесаря имеется свое рабочее место — небольшой участок производственной площади цеха, где есть все необходимое оборудование: ручные инструменты для обработки металла, контрольно-измерительные приборы, вспомогательные приспособления.

Основным оборудованием рабочего места для слесарной обработки является слесарный верстак с тисками, закрепленными на нем, и набором необходимых рабочих и контрольно-измерительных инструментов и приспособлений. Чтобы на рабочем месте можно было перемещать деталь или узлы массой более 16 кг, оно должно обслуживаться кранами или подъемниками. Для выполнения сборочных или разборочных работ рабочие места оснащают стендами, конвейерами, рольгангами, специальными тележками или другими транспортирующими устройствами.

Разметка, рубка, правка и гибка

Слесарная обработка металлов включает в себя такие операции, как разметка, рубка, правка и гибка, а также резка металла ножовкой и ножницами, нарезание внутренней или наружной резьбы, шабрение и соединение деталей с помощью паяния или склеивания.

Разметка заготовки

Разметка – это процесс нанесения на поверхность заготовки специальных линий (рисок), которые согласно требованиям чертежа определяют места или контуры детали, подлежащие обработке. Разметка создает необходимые условия для получения детали определенной формы и нужных размеров, удаления с заготовок припуска металла до заданных границ и для максимальной экономии материалов. История художественной обработки металла знает множество примеров, когда с помощью разметки и последующим гравированием или насечкой получались настоящие произведения искусства.

Поруб металла

Процесс рубки представляет собой снятие металла заготовки с помощью зубила и молотка. Она производится в тисках, на наковальне или плите.

Правка и гибка изделия

Правка — это операция, с помощью которой устраняют различные недостатки формы заготовки (неровности, кривизну). Ручная правка выполняется молотком на правильной наковальне или плите, а машинная — на правильных машинах.

С помощью гибки заготовке придается заданная форма (при изготовлении петель, скоб, колец, кронштейнов и других изделий). Как и любая другая обработка металла, ручная гибка может производится в тисках с применением слесарного молотка и всевозможных приспособлений. Механизированная гибка осуществляется на гибочных станках и гибочных прессах с ручным и механизированным приводом.

Обработка металла резанием

Для резки металла может применяться специальная ножовка или ножницы (гильотина для металла). Листовой металл режут ручными или механическими ножницами, трубами, а профильный материал — ручными или механическими ножовками по металлу. Для резки труб применяют труборезы, а также дисковые и ленточные механические пилы.

Техника обработки металла резанием включает в себя такую операцию, как опиливание. Этот процесс заключается в снятии с поверхности обрабатываемого изделия слоя металла с целью придания ему более точных размеров и необходимой чистоты поверхности. Опиливание выполняется напильниками.

При слесарной обработке металлов может производиться такая операция, как сверление — получение цилиндрических отверстий при помощи сверла. Сверление можно осуществлять на многих металлорежущих станках: сверлильном, токарном, револьверном и других. Наиболее приспособленными для этой операции являются сверлильные станки. Во время сборочных и ремонтных работ сверление часто производят с помощью переносных дрелей: пневматических, электрических и ручных.

Изготовление деталей из металла может включать в себя нарезание резьбы – процесс образования на внутренних и наружных цилиндрических и конических поверхностях заготовок спиралей, служащих для соединения деталей. Такие детали образуют разъемные соединения. Резьбу на болтах, винтах и прочих деталях нарезают в основном на станках. При сборке и ремонте агрегатов, а также при монтажных работах прибегают к нарезанию резьбы вручную при помощи метчиков и плашек.

Технологии ручной обработки металла немаловажное значение придают шабрению – операции по обработке поверхностей металлических деталей, в процессе которой соскабливают слой металла специальным режущим инструментом — шабером. Шабрение применяют для обеспечения точного соприкосновения трущихся поверхностей без нарушения их смазки. Данную операцию выполняют вручную или на специальных станках.

При слесарных работах финишная обработка металла часто осуществляется с помощью притирки, которую выполняют с использованием твердых шлифовальных порошков, наносимых на специальные притиры из серого чугуна, меди, мягкой стали и других материалов. Притир по форме должен соответствовать форме обрабатываемой поверхности. Путем перемещения притира по обрабатываемой поверхности с неё снимают очень тонкий (0,001—0,002 мм) слой шероховатостей, что способствует достижению плотного соприкосновения сопрягаемых деталей.

Неразъемные соединения

Для получения неразъемных соединений из металлических деталей нередко применяются такие способы обработки металла, как клепка и паяние (пайка). Клепка — способ получения неразъемного соединения из двух или нескольких деталей с помощью заклепок. Клепку можно производить пневматическим молотком, ручным слесарным молотком или на специальных клепальных машинах.

Пайка деталей

Пайка это процесс соединения металлических частей с помощью расплавленного сплава, который называется припоем и имеющий температуру плавления гораздо ниже, чем металл соединяемых деталей. Обработка металла в домашних условиях зачастую включает в себя пайку – её широко применяют при ремонтных работах, а также для заделки трещин, устранения утечек жидкостей из сосудов и т. п.

Требования по технике безопасности во время проведения слесарных работ

При выполнении слесарных работ по металлу, которые выполняются в производственном помещении, и особенно когда производится металлообработка в домашних условиях, необходимо соблюдать следующие требования по технике безопасности:

на верстак нужно класть только те инструменты и детали, которые будут необходимы для выполнения данной работы;
слесарную обработку металлов нужно выполнять только после того, как надежно закрепили их в тисках;
стружку и пыль с верстака сметать только щеткой;
не выполнять сверлильные работы и не производить заточку инструмента с забинтованными пальцами или в рукавицах во избежание их захвата сверлом;
в процессе работы станка запрещается открывать и снимать защитные кожухи, ограждения и предохранительные устройства;
при чеканке, клепке, рубке и других работах, при которых есть вероятность отлетания металлических частиц, необходимо использовать защитные очки или маску с небьющимися стеклами, отгородив при этом рабочее место сетками и переносными щитами во избежания травмирования людей, работающих рядом или проходящих мимо;
пневматический инструмент должен применяться с гибкими шлангами. Категорически запрещается использовать шланги, на которых имеются повреждения.

Слесарная рубка металла

Одним из методов подготовки детали к чистовой обработке является рубка металла. Она относится к слесарным операциям. Её применение позволяет решить следующие задачи:

удалить оставшийся слой или части металла с поверхности заготовки;
устранить образовавшиеся кромки на краях детали после ковки и литья;
разделить металлический прокат на более мелкие части;
вырубить отверстия в металлических изделиях;
прорубить канавки различного назначения.

Опиливание металла. Обработка металла напильником

Опиливанием называется обработка поверхности вручную при помощи напильников. Напильником называют инструмент с большим количеством насечек или нарезок, образующих очень мелкие зубья, которые служат для снятия стружки при поступательном движении напильника (рис. 1).

Читать еще: Какой инструмент применяется для плоскостной разметки металла?

Рис. 1. Напильник:

1 – нос; 2 – грань (широкая и узкая); 3 – ребро; 4 – пятка; 5 – хвост; 6 – ручка.

Названия напильников.

Напильники можно разделить на обычные, надфили, рашпили и машинные напильники. Напильники изготовляются с однорядной и двухрядной насечкой. По величине шага насечки напильники с крупным шагом называют драчевыми, со средним шагом — личными, с небольшим шагом — бархатными.

Формы напильников.

По форме напильники бывают: плоские тупоносые и остроносые с гладким или с насеченным ребром, полукруглые, квадратные трехгранные и круглые (рис. 2).

Рис. 2. Формы напильников:

а – плоский; б – полукруглый; в – квадратный; г – трехгранный; д – круглый; е – надфиль.

В котельном производстве опиловка применяется в редких случаях:

— при небольших поделочных работах;

— для особо тщательной пригонки деталей.

Так как операция опиловки очень дорогая и малопроизводительна.

Хранение напильников.

Напильники следует хранить в инструментальном ящике, разложенными в один ряд, с промежутками между ними, предохранять от попадания на них грязи, масла, воды и особенно наждачной пыли. После работы напильники нужно очищать стальными щетками от грязи и частиц металла.

Как насадить ручку на напильник?!

Напильники имеют деревянные ручки с металлическим кольцом на шейке. Во избежание появления трещины насадку ручки нужно производить осторожно. Хвост напильника постепенно вращательным движением вводится в небольшое отверстие, высверленное в торце шейки ручки. Заостренные кромки хвоста напильника рассверливают отверстие.

Одновременно с этим постукивают головкой ручки по верстаку. После некоторого углубления ручку снимают и очищают хвост напильника от древесной стружки. Затем операцию повторяют, пока ручка не сядет плотно до нижних краев напильника.

Иногда вместо рассверливания применяют прожигание отверстия в ручке нагретым докрасна тонким стальным стержнем.

Техника опиливания.

Успех и точность опиловки зависят от правильного нажима на напильник и поддержания напильника при работе в положении, параллельном опиливаемой поверхности.

Опиливание происходит скорее, если темп движений незначительный, а сила нажима на напильник большая. При опиливании широких поверхностей работа проходит легче и правильнее, так как сама плоскость является хорошей направляющей.

Инструменты, применяемые при опиливании

Основными рабочими инструментами, применяемыми при опиливании, являются напильники, рашпили и надфили.

Напильникипредставляют собой стальные закаленные бруски, на рабочих

поверхностях, которых нанесено большое количество насечек или нарезок, образующих

режущие зубья напильника. Эти зубья обеспечивают срезание с поверхности заготовки

небольшого слоя металла в виде стружки.

Насечки на поверхности напильника образуют зубья, при чем меньше насечек на единицу длины напильника, тем крупнее зубья. По виду насечек различают напильники с одинарной, двойной (перекрестной) и рашпильной насечками.

Напильники с одинарной насечкойсрезают металл широкой стружкой, равной всей длине

зуба, что требует приложения больших усилий. Такие напильники применяются для обработки

цветных металлов, их сплавов и неметаллических материалов.

Напильники с двойной насечкойпод углом 25º имеют основную насечку (более глубокую) и

нанесенную поверх нее вспомогательную (более мелкую), которая обеспечивает дробление стружки

по длине, что снижает усилия, прикладываемые к напильнику при работе. Зубья напильника

располагаются друг за другом по прямой, составляющей с осью напильника угол 5º. Такое

расположение зубьев на напильнике обеспечивает частичное перекрытие следов от зубьев на

обработанной поверхности, что уменьшает ее шероховатость.

Напильники с рашпильной насечкой (рашпили)под углом 45º имеют зубья, которые

образуются выдавливанием металла из поверхности заготовки напильника при помощи специального

насекательного зубила. Каждый зуб рашпильной насечки смещен относительно расположенного

впереди зуба на половину шага. Рашпили применяют для опиливания мягких материалов (баббит,

свинец, дерево, каучук, резина, некоторые виды пластмасс).

Круглые напильникимогут иметь спиральную одинарную насечку с углом наклона насечки 20º.

Напильниками с одинарной насечкой срезают широкую стружку, а с двойной насечкой – мелкую. Напильники различаются по числу насечек на 1см длины бруска по номерам.

Драчевые напильники(с крупной насечкой № 0 и1) – предназначены для грубой предварительной обработки, можно снять слой толщины 0,5 – 1мм с погрешностью не более 0,2 – 5мм.

Личные напильники(с более мелкой насечкой № 2) – предназначены для чистовой (отделочной) обработки, можно снять слой толщиной 0,1 – 0,3мм с погрешностью обработки не более 0,02мм.

Бархатные напильники(с очень мелкой насечкой № 3, 4, 5) – служат для окончательной точной отделки и подгонки поверхностей изделия с погрешностью не более 0,01 – 0,005мм.

Напильники состоят: 1- ручка

* нос – конец насеченной части напильника; 2-насечка

* тело – рабочая насеченная часть; 3-носок

* пятка – насеченная часть тела напильника; 4-стержень

* хвостовик – часть напильника, на которую надевают деревянную ручку с круглой формы с

утолщением в середине.

Ручки изготавливают из древесины твердых пород: березы, клена, бука. Чтобы ручка не раскололась при насадке на напильник при работе, на конец ее надевают стальное кольцо.

Напильники изготавливают длиной от 100 до 400мм. Размер напильника следует выбирать соответственно величине обрабатываемой поверхности. Напильник должен быть на 150мм длиннее опиливаемой поверхности. Надфили изготавливают длиной 100мм.

Длина напильника зависит от вида обработки и размеров обрабатываемой поверхности и должна составлять:

* 100…160мм – для опиливания тонких пластин;

* 160…250мм – для опиливания поверхностей с длиной обработки до 50мм;

250…315мм – для опиливания поверхностей с длиной обработки до 100мм;

315…400мм – для опиливания поверхностей с длиной обработки более 100мм;

* 100…200мм – для распиливания отверстий в деталях толщиной до 10мм;

* 315…400мм – для чернового опиливания;

* 100…160мм – при доводке (надфили).

В зависимости от вида обрабатываемых поверхностей изделий и характера работ применяют напильники различной формы:

плоские напильники– для опиливания плоских и выпуклых широких наружных поверхностей и распиливания прямоугольных отверстий;

квадратные напильники– для распиливания квадратных и прямоугольных проемов, прямоугольных пазов и узких плоских наружных поверхностей;

трехгранные напильники— для распиливания отверстий и пазов с углами более 60º;

круглые напильники– для распиливания круглых и овальных отверстий, а также вогнутых поверхностей малого радиуса закругления, которые не могут быть обработаны полукруглым напильником;

полукруглые напильники– для опиливания вогнутых поверхностей большого радиуса закругления и галтелей;

ромбические напильники– для опиливания зубьев зубчатых колес, звездочек, для распиливания профильных пазов и поверхностей, расположенных под острыми углами;

ножовочные напильники– для опиливания внутренних углов менее 10º, а также клиновидных канавок, узких пазов, зубьев зубчатых колес, плоских поверхностей и отделки углов в трехгранных, прямоугольных и квадратных отверстиях.

Рашпилипо форме поперечного сечения могут быть плоские

тупоконечные, плоские остроконечные, круглые и полукруглые.

Рашпили изготавливают с мелкой и крупной насечкой.

Надфили– специальные напильники применяют для обработки мелких деталей, имеющие малую длину (80, 120 или 160мм) и различную форму поперечного сечения. Надфили имеют также двойную насечку: основную под углом 25º и вспомогательную – под углом 45º.
