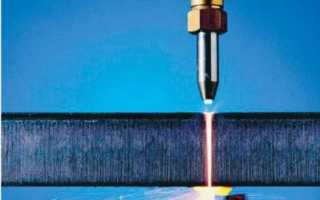

Фигурная резка металла в домашних условиях

Станок лазерной резки металла своими руками: процесс изготовления

Многие мастера изготавливают из неиспользуемого оборудования что-то новое, в том числе самодельные лазерные станки для резки металла. Хотя большой мощности достичь невозможно, для бытового использования функционала достаточно. Повысить его позволяется использование некоторых подручных средств.

Как собрать станок для лазерной резки металла самостоятельно
Необходимые материалы
Процесс изготовления
Конечная стоимость
Преимущества и недостатки домашнего метода резки
Техника безопасности

Как собрать станок для лазерной резки металла самостоятельно

Умельцы изготавливают лазерные резаки своими руками из-за их высокой стоимости. В быту можно создать только твердотельный резак, обладающий мощностью, позволяющей врезаться в металл всего на 1-3 см. Этого достаточно для изготовления декоративных элементов. Лазер работает за счет кристаллов, используемых в светодиодном оборудовании, и специальных стекол.

Необходимые материалы

Главный элемент – лазер пишущего дисковода для компьютера, обладающего высокой скоростью записи (чем она выше, тем больше мощность). Кроме него требуется:

фонарик на батарейках;
лазерная указка;
паяльник;
слесарные инструменты.

Если нужен более мощный инструмент, потребуются дополнительные элементы для изготовления драйвера:

резисторы 2-5 Ом;
два конденсатора (емкость 100 пФ и 100 мФ);
коллиматор (сборщик лучей света в пучок);
светодиодный фонарик (корпус должен быть металлический);
мультиметр.

Если нет драйвера между батареями и лампочкой, она может сгореть.

Еще большую мощность можно получить, если использовать приобретенный в магазине лазерный диод на 60 Вт.

Такой станок лазерной резки металла своими руками лучше всего установить на раму, для контроля использовать компьютер, оснащенный специальной программой. Поэтому кроме лазера потребуется:

корпус, вмещающий все элементы;
шаговые электромоторы (из DVD-плееров или принтеров);
платы и транзисторы, управляющие электромоторами;
регулятор, контролирующий напряжение на излучателе;
зубчатые ремни и шкивы для них;
листовая сталь для изготовления кронштейнов;
шарикоподшипники, стяжки, гайки, болты, винты, хомуты;
выключатели кольцевые;
контроллер и USB-кабель, соединяющий его с компьютером, и плата с дисплеем;
система охлаждения;
доски и стержни из металла.

Из досок изготавливается рама, металлические стержни выполняют роль направляющих.

Важно! Существует возможность купить комплект для лазерных резаков для электронной начинки.

Процесс изготовления

Первый шаг – разборка дисковода, чтобы извлечь из него лампочку. Она установлена в каретке и укреплена. Крепления распаиваются паяльником. Во время работы не следует подвергать лампочку сильным механическим воздействиям, способным повредить ее.

Перед сборкой резака необходимо определиться, от чего он будет питаться, куда вмонтировать диод и как распределить токи.

Важно! Для диода требуется более мощный ток, чем для элементов указки.

Нужно осторожно разобрать указку и заменить диод лампочкой, извлеченной из дисковода. Для крепления лучше всего использовать клей. Важно, чтобы глазок лампочки расположился по центру отверстия.

Мощности указки для резака недостаточно, ее повышают при помощи батареек для фонарика. Для этого нижняя часть фонарика совмещается с частью указки, в которой размещена лампочка из дисковода. Из фонарика удаляется стекло, лампочка подключается, соблюдая полярность.

Внимание! Мощности достаточно для того, чтобы прожечь кожу на руках!

При повышении мощности драйвером нужно накрутить вокруг лампочки проволоку из алюминия, убирающую статичность, и вмонтировать ее в коллиматор. При изготовлении лазера для резки металла своими руками элементы резистора присоединяются к батарейкам по последовательной схеме. Требуется точность при определении полярности. Для изменения силы тока к диоду подключается мультиметр, позволяющий регулировать показатель в пределах 300 мА до 500 мА.

Корпусом устройства для ручной лазерной резки металла по-прежнему может служить металлический фонарик.

Для самого мощного варианта после монтажа корпуса из досок устанавливаются стержни. Предварительно их шлифуют и смазывают составом, содержащим литий.

Для монтажа пошаговых электромоторов требуются кронштейны из листовой стали, согнутой под прямым углом. Требуются 6 отверстий для крепления саморезами листа и двигателя. Кронштейны нужно сделать и для крепления привода, созданного из двух шкивов. Только листы нужно согнуть в форме буквы П. Так же необходимы отверстия для крепления профиля и выхода вала, на который потом насаживаются шкивы для ремней. Ремни с основанием соединяются при помощи саморезов.

Чтобы резак работал автоматически, нужна специальная программа, которую можно скачать и установить на компьютер бесплатно.

Важно! Если планируется выполнять гравировочные работы, то следует скачать библиотеку контуров. Для настройки программного обеспечения требуется время.

Конечная стоимость

Размер затрат зависит от того, какая мощность у готового изделия.

Инструкция по изготовлению самодельного лазера

Лазерная резка является наиболее прогрессивной, но и дорогой по стоимости технологией. Зато с ее помощью можно достичь таких результатов, которые не под силу другим способам обработки металла. Способности лазерных лучей придавать любому материалу нужную форму поистине безграничны.

Уникальные возможности лазера основываются на характеристиках:

Четкая направленность – за счет идеальной направленности лазерного луча энергия фокусируется в точке воздействия с минимумом потерь,
Монохроматичность – у лазерного луча длина волн фиксирована, а частот — постоянна. Это позволяет сфокусировать его обычными линзами,
Когерентность – у лазерных лучей высокий уровень когерентности, поэтому их резонансные колебания усиливают энергию на несколько порядков,
Мощность – вышеперечисленные свойства лазерных лучей обеспечивают фокусировку энергии высочайшей плотности на минимальной площади материала. Это позволяет разрушать или прожигать любой материал на микроскопически малом участке.

Устройство и принципы работы

Любое лазерное устройство состоит из следующих узлов:

источника энергии;
рабочего органа, продуцирующего энергию;
оптоусилителя, оптоволоконного лазера, системы зеркал, усиливающих излучение рабочего органа.

Лазерным лучом точечно создается нагрев и плавление материала, а после продолжительного воздействия — его испарение. В результате шов выходит с неровным краем, испаряющийся материал осаждается на оптике, что сокращается срок ее эксплуатации.

Для получения ровных тонких швов и удаления паров используют технику выдувания инертными газами или сжатым воздухом продуктов расплава из зоны воздействия лазера.

Заводские модели лазеров, оборудованные высококлассными материалами, могут обеспечить хороший показатель углублений. Но для бытового использования у них слишком высокая цена.

Модели, изготовленные в домашних условиях, способны врезаться в металл на глубину 1-3 см. Этого хватит, чтобы изготовить, например, детали для декорирования ворот или заборов.

В зависимости от используемой технологии резаки бывают 3-х видов:

Твердотельные. Компактны и удобны в использовании. Активный элемент – кристалл полупроводника. У моделей с малой мощностью вполне доступная цена.
Волоконные. В качестве элемента излучения и накачки используется стекловолокно. Достоинствами волоконных лазерных резаков являются высокий КПД (до 40%), длительный срок эксплуатации и компактность. Так как при работе выделяется мало тепла, нет нужды в установке системы охлаждения. Можно изготавливать модульные конструкции, позволяющие объединять мощности нескольких головок. Излучение транслируется по гибкому оптоволокну. Производительность таких моделей выше твердотельных, но их стоимость дороже.
Газовые. Это недорогие, но мощные излучатели, основанные на использовании химических свойств газа (азота, углекислого газа, гелия). С их помощью можно варить и резать стекло, резину, полимеры и металлы с очень высоким уровнем теплопроводности.

Самодельный бытовой лазер

Для выполнения ремонтных работ и изготовления металлических изделий в быту часто требуется лазерная резка металла своими руками. Поэтому домашние умельцы освоили изготовление и успешно пользуются ручными лазерными устройствами.

По стоимости изготовления для бытовых нужд больше подходит твердотельный лазер.

Мощность самодельного прибора, конечно же, нельзя даже сравнивать с производственными аппаратами, но для использования в бытовых целях он вполне подойдет.

Как собрать лазер, используя недорогие запчасти и ненужные предметы.

Для изготовления простейшего прибора понадобятся:

лазерная указка;
фонарик на аккумуляторных батареях;
пишущий CD/DVD-RW (подойдет старый и неисправный);
паяльник, отвертки.

Читать еще: Чем почистить ржавчину с металла?

Процесс изготовления лазерного резака

Из компьютерного дисковода нужно извлечь красный диод, который прожигает диск при записи. Обратите внимание, что дисковод должен быть именно пишущим.

После демонтажа верхних крепежей, извлекают каретку с лазером. Для этого аккуратно снимают разъемы и шурупы.

Для извлечения диода необходимо распаять крепления диода и извлечь его. Делать это нужно предельно аккуратно. Диод очень чувствительный и его легко повредить, уронив или резко встряхнув.

Из лазерной указки извлекают содержащийся в ней диод, и вместо него вставляют красный диод из дисковода. Корпус указки разбирают на две половинки. Старый диод вытряхивают, подковырнув острием ножа. Вместо него помещают красный диод и закрепляют клеем.
В качестве корпуса лазерного резака проще и удобнее использовать фонарик. В него вставляется верхний фрагмент указки с новым диодом. Стекло фонарика, являющееся для направленного лазерного луча преградой, и части указки надо удалить.

На этапе подключения диода к питанию от аккумуляторных батарей важно четко соблюсти полярность.

На последнем этапе проверяют, насколько надежно зафиксированы все элементы лазера, правильно подключены провода, соблюдена полярность и ровно установлен лазер.

Лазерный резак готов. Из-за малой мощности использовать в работе с металлом его нельзя. Но если необходим прибор, режущий бумагу, пластик, полиэтилен и другие подобные материалы, то этот резак вполне подойдет.

Как усилить мощность лазера для резки металла

Изготовить более мощный лазер для резки металла своими руками можно, оснастив его драйвером, собранным из нескольких деталей. Посредством платы резаку обеспечивается нужная мощность.

Понадобятся следующие детали и приборы:

пишущий CD/DVD-RW (подойдет старый или неисправный), со скоростью записи больше 16х;
аккумуляторы по 3,6 вольт – 3 шт.;
конденсаторы на 100 пФ и на 100 мФ;
сопротивление 2-5 Ом;
коллиматор (вместо лазерной указки);
стальной светодиодный фонарь;
паяльник и провода.

К диоду нельзя подключать источник тока напрямую, иначе он сгорит. Диод берет подпитку от тока, а не от напряжения.

Фокусировка лучей в тонкий луч производится при помощи коллиматора. Он используется вместо лазерной указки.

Продается в магазине электротоваров. В этой детали есть гнездо, куда монтируется лазерный диод.

Сборка лазерного резака такая же, как у описанной выше модели.

Чтобы снять статичность с диода, вокруг него наматывают алюминиевую проволоку. С этой же целью можно использовать антистатические браслеты.

Советы по сборке

Для проверки работы драйвера измеряют мультиметром силу тока, подаваемого на диод. Для этого к прибору подсоединяют нерабочий (или же второй) диод. Для работы большинства самодельных устройств достаточна сила тока 300-350 мА.

Если нужен более мощный лазер, показатель можно увеличить, но не более 500 мА.

В качестве корпуса для самоделки лучше использовать светодиодный фонарик. Он компактный и его удобно использовать. Чтобы не испачкались линзы, устройство хранят в специальном чехле.

Важно! Лазерный резак является своего рода оружием, поэтому нельзя направлять его на людей, животных и давать в руки детям. Носить его в кармане не рекомендуется.

Следует заметить, что лазерная резка своими руками толстых заготовок невозможна, но с бытовыми задачами он вполне справится.

Фигурная резка металла в домашних условиях

Преимущества лазерной резки

Востребованность данного метода обработки материалов обуславливается несколькими факторами.

Качество раскроя

Первый и один из наиболее значимых показателей – это высокое качество раскроенных при помощи лазера изделий. Такие детали имеют гладкий, ровный срез и характеризуются отсутствием каких-либо изъянов на обработанной поверхности.

Лазерная резка металла

Универсальность метода

Вторым немаловажным преимуществом резки лазером является то, что при помощи данной процедуры стало возможным обработать практически все виды изделий, независимо от твердости сплава, из которого они изготовлены, их толщины или формы. К тому же, лазерный метод раскроя деталей не ограничивается резкой в плоскости, то есть можно производить разрез и объемных предметов.

Лазерная резка толстого металла

Возможность автоматизации процесса

Третье достоинство – это возможность автоматизации процесса резки металла лазером при помощи компьютерного оборудования. Данное свойство позволяет экономить не только время, но и денежные средства на изготовлении специальных литейных форм, необходимых для производства изделий. Это повышает производительность установки.

Автоматизация лазерной резки металла

В ходе контролируемой компьютером резки металла получаются более качественные детали, которые не требуют дополнительного обтачивания и шлифовки.

Отметим, что все вышеперечисленные качества присущи, в той или иной степени, всем лазерным резакам металла, как промышленным, так и самодельным. Единственное различие между ними лежит в мощности данных приборов. Так, изготовленные вручную лазеры для резки металла имеют меньшую мощность по сравнению с профессиональными лазерными станками. Они отлично подходят для резки фанеры и тонких листов металла, но не способны справиться со сверхтвердыми и толстыми металлическими изделиями, в отличие от специального оборудования.

Но, несмотря на это, самодельные резаки пользуются большей популярностью среди народных умельцев. А все потому, что промышленные установки стоят достаточно дорого, и не каждый может позволить купить себе такой лазер домой. К тому же, в домашнем хозяйстве нет необходимости использовать сверхмощный резак металла, достаточно и самого простого, сделанного своими руками.

Лазерная технология

Лазерная технология является универсальной, так как дает возможность обрабатывать любые металлические сплавы, ведь на станке устанавливаются определенные параметры для каждого металла.

Главной особенностью лазерной резки является отсутствие контакта металла и режущего устройства.

Лазерная резка материала осуществляется тонким сфокусированным световым лучом, благодаря которому металлический лист нагревается и проплавляется насквозь.

Преимуществами лазерной резки являются:

отсутствие деформации материала;

возможность вырезания сложных контуров;

отсутствие последующей обработки.

Оборудование бывает твердотелым и газовым. Твердотелый инструмент довольно простой в управлении и использовании.

Лазерный стержень производится из неодимового стекла, обладающего способностью пропускать импульсный лучевой поток мощностью 6кВт.

В газовом станке установлена газоразрядная трубка вместо стеклянного стержня.

Трубка заполняется углекислым газом, азотом, гелием. Электроимпульсы активизируют молекулы газа, которые начинают излучать энергию, превращающуюся в направленный пучок.

Мощность некоторых моделей оборудования составляет 20 кВт. Такое оборудование отличается дороговизной.

Лазерная технология обработки листового металла дает возможность формировать любые сложные фигуры с минимумом отходов.

ВАЖНО ЗНАТЬ: Виды термической обработки металлов и сплавов

Благодаря точечному лучевому воздействию получаются гладкие и ровные кромки без неровностей не требующие дополнительной обработки.

Исключением для лазерной обработки является алюминий и сплавы алюминия с нержавейкой. Алюминий плохо поддается лазерной резке в связи с его отражающей способностью.

Какие материалы и устройства потребуются для изготовления лазера для резки металла?

Лазерный резак металла изготовить самостоятельно возможно, заручившись следующими инструментами и материалами:

лазерная указка;
самый простой фонарик с аккумуляторными батарейками;
старый пишущий компьютерный дисковод (CD/DVD-ROM), оснащенный матрицей с лазером (можно в нерабочем состоянии);
паяльник;
набор отверток.

Стоит заранее подготовить место для создания устройства. Рабочую зону необходимо освободить от посторонних предметов, обеспечить себе удобное расположение и хорошее освещение.

После того, как все необходимое подготовлено, можно переходить непосредственно к сборке лазерного резака металла.

Пошаговая инструкция по изготовлению лазера для резки металла

Лазер из фрезера своими руками

Первым шагом в процессе создания самодельного резака является разборка привода старого пишущего лазерного дисковода компьютера. Для этого необходимо аккуратно разобрать устройство и извлечь сам прибор, не повредив его целостность.

Затем требуется извлечь диод красного цвета, который прожигает диск во время записи на него информации. Этот диод, по-другому – лазерный излучатель, размещается на специальной каретке, оснащенной большим количеством крепежных элементов. Чтобы снять излучатель, нужно распаять все крепления при помощи паяльника. Важно выполнить все действия с максимальной аккуратностью, так как любое повреждение диода может стать причиной выхода его из строя.

Читать еще: Как снять оцинковку с металла?

Следующий этап сборки лазерного резака металла подразумевает установку излучателя на место светодиода, которым укомплектована указка. Для этого следует осторожно разобрать указку на 2 части, не повредив разъемы и держатели. Затем достать светодиод и поставить на его место лазер. Закрепить его, при необходимости, можно при помощи обычного клея ПВА.

Схема устройства лазерного резака

Далее следует изготовление корпуса для лазерного самодельного резака. Собрать корпус для лазера можно при помощи фонарика и аккумуляторных батареек, совместив нижнюю часть обыкновенного фонарика, в которой расположены батарейки, с верхней частью указки (перед сборкой из наконечника указки необходимо извлечь установленное в нем стекло), где находится излучатель.

В ходе выполнения такого соединения важно правильно, соблюдая полярность, подключить диод к зарядке аккумуляторной батареи.

После выполнения всех шагов резак будет готов к работе! Важно помнить, что прибор при нарушении правил техники безопасности может нанести вред здоровью! Будьте осторожны!

Лазерный резак, сделанный своими руками

Как можно усилить самодельный лазер?

Чтобы сделать своими руками более мощный лазерный резак для работы по металлу, нужно использовать приборы из следующего списка:

DVD-RW привод, нет разницы рабочий или нет;

Лазерный резак для резки фанеры, дерева, металла своими руками: советы по сборке

Возможность изготовления из неиспользуемой или пришедшей в негодность техники чего-то полезного привлекает многих домашних мастеров. Одним из таких полезных устройств является лазерный резак. Имея в своем распоряжении подобный аппарат (некоторые делают его даже из обычной лазерной указки), можно выполнять декоративное оформление изделий из различных материалов.

Самодельным лазерным резаком можно вырезать тонкие деревянные детали или сделать гравировку на стекле

Какие материалы и механизмы потребуются

Чтобы изготовить простейший лазерный резак своими руками, вам потребуются следующие материалы и технические устройства:

лазерная указка;
обычный фонарик, оснащенный аккумуляторными батарейками;
старый пишущий дисковод (CD/DVD-RW), оснащенный лазерным приводом (совершенно не обязательно, чтобы такой дисковод находился в рабочем состоянии);
паяльник;
набор слесарных инструментов.

Чем выше скорость записи привода, тем мощнее получится лазерный резак

Таким образом, можно изготовить простейшее устройство для лазерной резки, используя материалы, которые легко найти в домашней мастерской или в гараже.

Процесс изготовления простейшего лазерного резака

Основным рабочим элементом самодельного резака предложенной конструкции является лазерный элемент пишущего компьютерного дисковода. Выбирать именно пишущую модель дисковода следует потому, что лазер в таких устройствах отличается более высокой мощностью, позволяющей выжигать дорожки на поверхности установленного в них диска. В конструкции дисковода считывающего типа также присутствует лазерный излучатель, но его мощность, используемая лишь для подсвечивания диска, невысока.

Извлечение лазерного модуля из привода потребует аккуратности

Лазерный излучатель, которым оснащается пишущий дисковод, размещается на специальной каретке, способной передвигаться в двух направлениях. Чтобы снять излучатель с каретки, необходимо освободить его от большого количества крепежных элементов и разъемных устройств. Снимать их следует очень аккуратно, чтобы не повредить лазерный элемент. Кроме обычных инструментов, для извлечения красного лазерного диода (а для оснащения лазерного самодельного резака нужен именно он) потребуется паяльник, чтобы аккуратно освободить диод от имеющихся паяных соединений. Извлекая излучатель из посадочного места, следует соблюдать аккуратность и осторожность, чтобы не подвергать его сильному механическому воздействию, которое может стать причиной его выхода из строя.

Для резака нужен светодиод с красным свечением

Излучатель, извлеченный из пишущего компьютерного дисковода, необходимо установить вместо светодиода, которым изначально укомплектована лазерная указка. Для выполнения такой процедуры лазерную указку нужно разобрать, разделив ее корпус на две части. В верхней из них и находится светодиод, который следует извлечь и заменить на лазерный излучатель от пишущего компьютерного дисковода. Закрепляя такой излучатель в корпусе указки, можно использовать клей (важно только следить за тем, чтобы глазок излучателя располагался строго по центру отверстия, предназначенного для выхода луча).

Для контроля мощности нужно собрать простейшую электросхему, иначе светодиод может выйти из строя

Напряжения, которое вырабатывают источники питания в лазерной указке, недостаточно для того, чтобы обеспечить эффективность использования лазерного резака, поэтому применять их для оснащения такого устройства нецелесообразно. Для простейшего лазерного резака подойдут аккумуляторные батареи, используемые в обычном электрическом фонарике. Таким образом, совместив нижнюю часть фонарика, в которой размещаются его аккумуляторные батареи, с верхней частью лазерной указки, где уже находится излучатель от пишущего компьютерного дисковода, можно получить вполне работоспособный лазерный резак. Выполняя такое совмещение, очень важно соблюсти полярность аккумуляторных батарей, которые будут питать электроэнергией излучатель.

Схема резака на основе лазерной указки

Перед сборкой самодельного ручного лазерного резака предложенной конструкции из наконечника указки необходимо извлечь установленное в нем стекло, которое будет препятствовать прохождению лазерного луча. Кроме того, надо еще раз проверить правильность соединения излучателя с элементами питания, а также то, насколько точно располагается его глазок по отношению к выходному отверстию наконечника указки. После того как все элементы конструкции будут надежно соединены между собой, можно приступать к использованию резака.

В принципе для самодельного резака этой конструкции можно использовать любой подходящий корпус

Конечно, при помощи такого маломощного лазера не получится разрезать металлический лист, не подойдет он и для работ по дереву, но для решения несложных задач, связанных с резкой картона или тонких полимерных листов, он годится.

Проба резака. Изолента режется как ножом по маслу

По описанному выше алгоритму можно изготовить и более мощный лазерный резак, несколько усовершенствовав предложенную конструкцию. В частности, такое устройство необходимо дополнительно оснастить такими элементами, как:

конденсаторы, емкость которых составляет 100 пФ и 100 мФ;
резисторы с параметрами 2–5 Ом;
коллиматор – устройство, которое используется для того, чтобы собрать проходящие через него световые лучи в узкий пучок;
светодиодный фонарик со стальным корпусом.

Конденсаторы и резисторы в конструкции такого лазерного резака необходимы для того, чтобы создать драйвер, через который электрическое питание будет поступать от аккумуляторных батарей к лазерному излучателю. Если не использовать драйвер и пустить ток на излучатель напрямую, последний может сразу выйти из строя. Несмотря на более высокую мощность, такой лазерный станок для резки фанеры, толстого пластика и тем более металла также не получится.

Как изготовить более мощный аппарат

Домашних мастеров часто интересуют и более мощные лазерные станки, которые можно изготовить своими руками. Сделать лазер для резки фанеры своими руками и даже лазерный резак по металлу вполне возможно, но для этого необходимо обзавестись соответствующими комплектующими. При этом лучше сразу изготовить свой лазерный станок, который будет отличаться достойной функциональностью и работать в автоматическом режиме, управляясь внешним компьютером.

В зависимости от того, интересует вас лазерная резка металла своими руками или вам необходим аппарат для работ по дереву и другим материалам, следует правильно подбирать основной элемент такого оборудования – лазерный излучатель, мощность которого может быть различной. Естественно, лазерная резка фанеры своими руками выполняется устройством меньшей мощности, а лазер для резки металла должен оснащаться излучателем, мощность которого составляет не менее 60 Вт.

Для серьезного станка лучше потратиться приобрести лазерный диод нужной мощности

Чтобы изготовить полноценный лазерный станок, в том числе и для резки металла своими руками, потребуются следующие расходные материалы и комплектующие:

контроллер, который будет отвечать за связь между внешним компьютером и электронными компонентами самого устройства, тем самым обеспечивая управление его работой;
электронная плата, оснащенная информационным дисплеем;
лазер (его мощность выбирается в зависимости от материалов, для обработки которых будет использоваться изготавливаемый резак);
шаговые двигатели, которые будут отвечать за перемещение рабочего стола устройства в двух направлениях (в качестве таких двигателей можно применять шаговые электромоторы от неиспользуемых принтеров или DVD-плееров);
охлаждающее устройство для излучателя;
регулятор DC-DC, который будет контролировать величину напряжения, подаваемого на электронную плату излучателя;
транзисторы и электронные платы для управления шаговыми электродвигателями резака;
концевые выключатели;
шкивы для установки зубчатых ремней и сами ремни;
корпус, размер которого позволяет разместить в нем все элементы собираемой конструкции;
шарикоподшипники различного диаметра;
болты, гайки, винты, стяжки и хомуты;
деревянные доски, из которых будет изготовлена рабочая рама резака;
металлические стержни диаметром 10 мм, которые будут использоваться в качестве направляющих элементов;
компьютер и USB-кабель, при помощи которого он будет соединяться с контроллером резака;
набор слесарных инструментов.

Читать еще: Чем можно очистить ржавчину с металла?

Компоненты электронной начинки можно подобрать по отдельности или приобрести набор из комплектующих для станка ЧПУ

Если лазерный станок вы планируете использовать для работ по металлу своими руками, то его конструкция должна быть усиленной, чтобы выдерживать вес обрабатываемого металлического листа.

Наличие компьютера и контроллера в конструкции такого устройства позволяет использовать его не только в качестве лазерного резака, но и как гравировальный аппарат. С помощью данного оборудования, работа которого управляется специальной компьютерной программой, можно с высокой точностью и детализацией наносить сложнейшие узоры и надписи на поверхность обрабатываемого изделия. Соответствующую программу можно найти в свободном доступе в интернете.

По своей конструкции лазерный станок, который можно изготовить своими руками, представляет собой устройство челночного типа. Его подвижные и направляющие элементы отвечают за перемещение рабочей головки по осям X и Y. За ось Z принимается глубина, на которую выполняется резка обрабатываемого материала. За перемещение рабочей головки лазерного резака представленной конструкции, как уже говорилось выше, отвечают шаговые электродвигатели, которые фиксируются на неподвижных частях рамы устройства и соединяются с подвижными элементами при помощи зубчатых ремней.

Подвижная каретка самодельного резка

Очень важным этапом изготовления лазерного станка своими руками является его настройка после окончательной сборки. Настройке и регулировке подвергаются как элементы кинематической схемы резака, так и его лазерная головка. Если с первыми проблем обычно не возникает, то юстировка лазерной головки представляет собой достаточно сложный процесс, правила выполнения которого следует хорошо изучить.

В заключение предлагаем вашему вниманию пару видеороликов о сборке ещё одного варианта лазерного станка из двух DVD-приводов.

Методы фигурной резки металла

[Фигурная резка] позволяет создавать оригинальные и изящные рисунки на листах металла.

Фигурная резка металла осуществляется на станках, с которыми можно работать без специальных навыков.

Основными способами резки считаются плазменная, лазерная, гидроабразивная и гильотинная резка. Рассмотрим основные виды фигурной резки металла.

Лазерная технология

Главной особенностью лазерной резки является отсутствие контакта металла и режущего устройства.

Преимуществами лазерной резки являются:

отсутствие деформации материала;

возможность вырезания сложных контуров;

отсутствие последующей обработки.

В газовом станке установлена газоразрядная трубка вместо стеклянного стержня.

Мощность некоторых моделей оборудования составляет 20 кВт. Такое оборудование отличается дороговизной.

Плазменная технология

Фигурная плазменная резка листового металла дает возможность обрабатывать плазмой материал толщиной до 10 см.

Различные покрытия, ржавчина, загрязнения не снижают качество резки. Принцип работы следующий: в сопло плазмотрона подается газ под давлением.

Под действием электроимпульсов газ становится плазмой и образуется электрическая дуга между режущей головкой и стальным листом.

Резка осуществляется за счет струи плазмы. Основой метода является воздушно-плазменная дуга постоянного тока прямого действия.

В процессе резки плазмой металл раскаляется до 30000°.

К достоинствам плазменной резки можно отнести:

высококачественный и чистый разрез;

отсутствие высокотемпературного воздействия, приводящего к деформации материала;

По сравнению с резкой лазером, плазменная технология более производительная, менее затратная, имеет больший диапазон обрабатываемых материалов. Плазмой можно резать металл толщиной до 150 мм.

К недостаткам плазменной резки можно отнести большую ширину резки, которая способна увеличиваться пропорционально силе тока плазменной дуги, а также конусность кромки, которая образуется из-за формы плазменной струи.

Плазменная резка является самой востребованной для вырезания фигур, так как сочетает в себе основные критерии по соотношению цена-качество.

Гидроабразивная технология

Гидроабразивная резка – это технология обработки тонкой высокоскоростной струей воды с добавлением частиц абразивного материала – абразива.

Оборудование для такой резки позволяет работать не только с металлом, но и с пластмассой, деревом, керамикой.

Следует отметить, что данным способом можно работать с любым металлом, не подверженным коррозии.

На станке есть возможность настроить глубину резки, что особенно актуально, когда требуется резка до определенной толщины, а не насквозь.

Процесс гидроабразивной резки происходит следующим образом: вода под давлением подается в смесительную камеру, в которой вода смешивается с абразивом.

Затем через твердосплавное сопло смесь подается на место среза. После чего струя гасится водой из специального резервуара.

Температура во время резки не превышает 90°.

Достоинствами данной технологии являются:

отсутствие деформации материала из-за низких температур резки;

возможность разрезания металлов толщиной до 3 см, иных материалов – толщиной до 10 см;

универсальность оборудования, подходящего для резки большого количества материалов;

наличие оборудования, способного работать автономно, без человека.

Однако резка гидроабразивом имеет и недостатки, которые касаются не самой технологии, а оборудования:

Появление конусности. Срез металла вырезается неровно, а в виде воронки. Устранить конусность можно специальным оборудованием:
Неизменная скорость. Скорость является одинаковой и для тонкого, и для толстого металла, что влечет за собой большие энергозатраты.

Резка ножницами

Ножницы по металлу довольно часто используются для фигурной резки металла.

Ножницы способны разрезать металл толщиной до 1 мм. Ручной инструмент представляет собой два режущих ножа, расположенных под определенным углом 7-12°.

Для фигурной резки используются криволинейные ножницы и пальцевые ножницы.

Также для фигурной резки применяются гильотинные ножницы, представляющие собой станок, который используется в промышленных условиях.

Такие ножницы имеют максимальную глубину резки до нескольких миллиметров толщиной. Станок может быть ручным и электрическим.

При резке гильотинами срез получается ровным, без заусенцев.

Однако данным способом возможно вырезать не все контуры, сложные фигуры выполнить достаточно сложно.

Каждая их технологий фигурной резки металла имеет определенные достоинства и недостатки, что позволяет выбрать оптимальный вариант для каждого случая.

голоса

Рейтинг статьи
