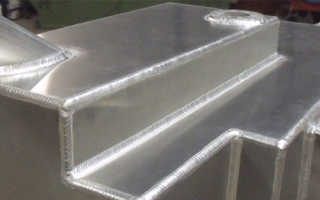

Способы сварки алюминия и его сплавов

Сварка алюминия — способы и технологии

Алюминий обладает большим списком достоинств, не зря его массово используют в самолетостроении. Но есть у него один недостаток – он трудно сваривается. Поэтому сварка алюминия и его сплавов – это удел высококвалифицированных сварщиков.

Низкая свариваемость алюминия – в чем дело?

Низкий показатель свариваемости алюминиевых сплавов обуславливается целым рядом их качеств.

• Окисная пленка, которая покрывает алюминий и его сплавы. Температура ее плавления – 2044С, а температура плавления самого металла – 660С.
• Высокая текучесть расплавленного металла затрудняет контролировать сварочную ванну, для чего приходится устанавливать специальные подкладки теплоотводящего типа.
• При нагревании из алюминия начинает выходить водород, который после застывания металла оставляет в его теле поры и трещины.
• Большой показатель усадки. А это приводит к деформации сварочного шва в процессе его остывания.
• Теплопроводность алюминиевых сплавов выше, чем у стали, поэтому для их сварки применяется ток, который по силе выше, чем ток для сварки стальных конструкций. Разница где-то в два раза.
• Если говорить о сварке алюминия своими руками в домашней мастерской, то вероятнее всего чистый алюминий вам не попадется. Скорее всего, это будет сплав неизвестной марки (дюраль и другие), к которому при сваривании придется настроить сварочный режим и подобрать дополнительные материалы.

Способы сварки алюминия

Существует много способов сварки алюминиевых сплавов, где используются различные виды аппаратов и сварочных материалов. Основных же три:

1. При помощи вольфрамового электрода с инертными газами.
2. При помощи полуавтоматов в среде инертных газов.
3. С помощью плавящихся электродов без газов.

Последний вариант можно назвать, как технология сварки алюминия без аргона.

Внимание! В процессе сварки алюминия или его сплавов важно разрушить оксидный слой, который расположен на поверхности металла. Поэтому в данном процессе используют или переменный, или постоянный ток обратной полярности.

Как правильно варить алюминий

Все начинается с подготовки деталей, а точнее, соединяемых кромок. Основная цель – очистить их от загрязнений. Поэтому кромки алюминиевых заготовок сначала очищаются химическими составами, после высыхания производится обезжиривание, для этого можно использовать любой растворитель: ацетон, уайт-спирит, авиационный бензин и прочие жидкости.

Если планируется сваривать толстые алюминиевые заготовки (больше 4 мм), то их кромки необходимо разделать. Вариантов разделки несколько, к примеру, создания конусных кромок. И последняя операция в процессе подготовки – это очищение кромок от оксидной пленки. Для этого можно использовать напильник или крупнозернистую наждачную бумагу. Как видите, подготовка алюминия к сварке – процесс совсем простой.

Технология сварки алюминия штучными покрытыми электродами

Сварка алюминия электродом (покрытым) имеет свой код обозначения по режиму сварки – MMA. Ее используют для соединения металлов толщиною не менее 4 мм, и когда производится сборка неответственных конструкций. Данная технология является низкокачественной, потому что в процессе сварки алюминия и его сплавов внутри шва остаются поры, что снижает его прочность. Во время самого процесса происходит разбрызгивание металла, плохо отделяются шарики застывшего шлака, которые увеличивают коррозию.

Особенности сварки алюминия покрытыми электродами:

• Варить можно только постоянным током с обратной полярностью.
• Сила тока рассчитывается из соотношения: на 1 мм толщины заготовок используется ток силой 25-30 ампер.
• Для образования качественного шва необходимо кромки двух свариваемых деталей нагревать до 300С, если толщина заготовок имеет среднюю величину. И до 400С при толстых заготовках.
• Подогрев и медленное остывание – обязательное правило, которое необходимо соблюдать, чтобы получить шов высокого качества.
• Сварку алюминия нужно выполнять непрерывно в плане использования одного электрода. Все дело в том, что при обрыве электрической дуги на ванне и на электроде образуется шлаковая пленка, которая перекрывает прохождение электрического тока, то есть, это препятствие повторному розжигу дуги.
• После окончания процесса шов нужно очистить от шлака, который станет причиной образования зон коррозии.
• Чистить можно горячей водой с последующей обработкой металлической щеткой.

Как сварить алюминий вольфрамовыми электродами в инертном газе

Это самый распространенный вариант, и его используют тогда, когда к прочности алюминиевых конструкций предъявляется жесткое требование. Для этого используется присадочная проволока диаметром 1,6-4 мм и сам вольфрамовый электрод диаметром 1,6-5 мм. А также защитный газ: аргон или гелий.

Электропитание сварочного процесса производится от источника переменного тока. Все параметры технологической операции зависят именно от выбранного оборудования. То есть, сначала определяются режимы сварки, после чего подбираются диаметры электрода и проволоки, скорость подачи аргона, сила тока и так далее.

Есть и свои особенности сварки алюминия по этой технологии:

• Длина дуги не должна быть больше 2,5 мм.
• Угол между плоскостью сварки и вольфрамовым электродом должна быть в пределах 80°.
• Между проволокой и электродом угол должен быть прямым.
• Сначала по шву движется присадочная проволока, а вслед за ней горелка с электродом.
• Никаких поперечных движений, только продольные, что обеспечит ровность сварного шва.
• Проволока подается в зону сварки возвратно-поступательными движениями. Это позволит равномерно заполнить ванну.
• Алюминиевые заготовки нужно обязательно укладывать поверх листа железа, который в этом случае будет отводить тепло от зоны сварки.
• Аргоновый газовый поток начинает подаваться до начала сварочного процесса за 4-5 секунд, а при окончании сварки выключается после через 6-7 секунд.

Как варить алюминий полуавтоматами

Это идеальный вариант, где используется аппарат для сварки алюминия. Он импульсного действия. То есть, в зону сварки подается импульс высокого напряжения, который быстро разбивает оксидный слой. После чего напряжение падает до базового уровня. Но на сегодняшний день эти аппараты очень дороги. Поэтому сварщики стали приспосабливать под данную технологию полуавтоматы, в которых даже отсутствует режим сваривания алюминия и его сплавов.

По сути, технология сварки алюминия точно такая же, как и стали. Только вместо стальной проволоки используется алюминиевая. Есть и другие особенности.

• Алюминиевая проволока плавится в несколько раз быстрее стальной, поэтому необходимо увеличить скорость ее подачи в зону сваривания.
• При нагревании алюминиевая проволока расширяется больше, чем стальная, поэтому рекомендуется приобретать специальный наконечник, обозначаемый буквами «Al».
• Так как алюминиевая проволока мягче стальной, то в процессе подачи ее в зону сваривания могут образовываться петли и скрутки, поэтому рекомендуется использовать для ее подачи механизм с четырьмя роликами.

Сварка алюминия в домашних условиях инвертором

Сварка дюралюминия (алюминиевый сплав) или самого алюминия может проводиться инвертором. Для процесса необходимо правильно подобрать электрод и ток. Что касается электродов, то лучше использовать марки ОЗАНА, ОЗА или ОЗР. Установка (настройка) тока должна учитывать высокие плавящиеся свойства металла. Для чего нет необходимости выставлять ток большой величины.

Внимание! Перед началом сварочного процесса рекомендуется электроды прокалить, для чего используется специальная печь. Она так и называется – печь для прокалки электродов.

Сам процесс сварки ничем не отличается от сваривания стальных конструкций. И если перед вами стоит вопрос, можно ли варить алюминий в домашних условиях, то смело отвечайте, что можно.

Сваривание алюминия при помощи флюсов

Флюсы для сварки алюминия используются давно. Они представлены широким модельным рядом, где есть материалы для разных алюминиевых сплавов. Основное их назначение – разрушение оксидной пленки. При нагреве нанесенный флюс растворяется и разрушает окисел, и тут же производится соединение двух элементов.

Производители предлагают флюсы, которые используются только в газовой сварке алюминия, или только в дуговой. В последнем случае используются графитовые электроды или угольные.

Заключение по теме

Как видите, заварить алюминиевые заготовки можно разными способами, в которых используется разное оборудование для сварки. Но во всех случаях нужно свариваемый металл тщательно подготовить, и обязательно проводится настройка аппарата для сварки. Посмотрите видеоурок – как сваривать алюминий. Кстати, видео уроки дают возможность воочию увидеть, что собой представляет сваренный металл в конечном виде.

Сварка алюминия и его сплавов. Как варить алюминий?

Содержание

1. Особенности сварки алюминия
2. Марки алюминиевых сплавов, наиболее применяемые для сварки
3. Видео: сварка алюминия для начинающих
4. Очистка свариваемых кромок алюминиевых деталей
5. Дуговая сварка алюминиевых строительных металлоконструкций
6. Автоматическая и полуавтоматическая сварка алюминия под флюсом
7. Аргонодуговая сварка алюминия и его сплавов
   • Автоматическая и полуавтоматическая сварка алюминия в среде аргона

Сварка алюминия и его сплавов может быть выполнена всеми способами сварки, известными в настоящее время. В промышленности и технике существует достаточно много разных марок алюминия и алюминиевых сплавов.

Чтобы понять, как варить алюминий разных марок, нужно знать, что технология и особенности сварки (включая режимы сварки) примерно одинаковы для всех алюминиевых сплавов, в том числе и сам алюминий. При этом, их физико-химические могут существенно отличаться.

Особенности сварки алюминия

1. Поверхность алюминия и его сплавов обволакивает тугоплавкая плёнка, состоящая из оксида алюминия Al2O3. Температура плавления этой плёнки 2050°C и она существенно затрудняет сплавление основного и присадочного материала. Поэтому, сварочные кромки необходимо очистить от плёнки механическим способом.

Однако, чаще всего, очистка делается химическим способом, при использовании флюсов, т.к. при очистке механическим способом плёнка достаточно быстро образуется вновь из-за высокой активности алюминия, вступающем во взаимодействие с кислородом.

2. Вторая особенность это резкое снижение прочности алюминия при сильном его нагревании. При температуре 400…500°C алюминиевые детали могут разрушаться даже под действием собственного веса.

3. Основная трудность при сварке алюминия заключается в случае повышенных требований к его коррозионной стойкости в агрессивных, химически активных средах. Коррозия проявляется, в основном, при высокой температуре, либо при постоянных перепадах температуры, а также при большой концентрации кислотных паров. В первую очередь коррозия разрушает металл сварного шва и металл в зоне термического влияния.

Причинами появления коррозии могут быть дефекты сварного шва (газовые поры, непровары, шлаковые включения в виде пор, флокены). Кроме этого, причиной коррозии может быть загрязнение сварного шва различными примесями в процессе сварки. Особенно опасными являются примеси кремния и железа. Поэтому, при сварке алюминия необходимо исключить попадание этих элементов в металл сварного шва. Подробнее о сварных дефектах при сваривании алюмиевых конструкций мы рассказывали здесь.

Марки алюминиевых сплавов, наиболее применяемые для сварки

Сплавы алюминия классифицируются на две группы: термически упрочняемые и, соответственно, термически не упрочняемые. Среди термически не упрочняемых марок для сварки применяются алюминиево-магниевые сплавы марок АМг. Их химический состав соответствует ГОСТ 4784, а сортамент листов — ГОСТ 1946. См. таблицу:

Обозначения: п-полунагартованные; м-отожжённые; н-нагартованные; т-закалённые и подверженные естественному старению.
* или хром в таком же соотношении

С увеличением процентного содержания магния до 7%, свариваемость металлов ухудшается. При содержании магния до 3% увеличивается риск образования трещин, но сварной шов становится более плотным.

Для уменьшения количества пор в сварном шве выбирают присадочную проволоку, в которой содержание магния выше, чем в свариваемом металле. Благодаря этому, пористость шва снижается.

Для сварки высокопрочных конструкций применяются термически обрабатываемые алюминиевые сплавы — дюрали. Марки дюралей Д1, Д16 и Д19 широко используются при сварке плавлением. Сплав Д20 относится к удовлетворительной группе свариваемости сталей.

Магниево-алюминиевые сплавы с содержанием алюминия до 11% удовлетворительно свариваются при сварке плавлением. А при таком способе сварки, как контактная сварка, свариваемость этих металлов хорошая.

Видео: сварка алюминия для начинающих

Очистка свариваемых кромок алюминиевых деталей

Пред тем, как приступить к сварке алюминия, сварные кромки деталей и прилегающие к ним участки основного металла должны пройти механическую очистку, и это касается всех видов сварки. Кроме того, они должны быть тщательно протравлены.

После травления детали промывают водой и сушат в тёплом воздухе. При такой очистке допускается хранение деталей перед сваркой в течение двух суток. Состав травителей для алюминия и его сплавов приведён в таблице:

Дуговая сварка алюминиевых строительных металлоконструкций

Для дуговой сварки строительных металлоконструкций применяют для сваривания алюминиевых частей между собой угольные электроды. В этом случае в качестве присадочного материала используют прутки из алюминия марок А0 и А1, или алюминиевых сплавов АМц и АК.

В этом случае для сварки выбирают ток постоянный, прямой полярности. Диаметр электрода обычно выбирают в пределах 6-8мм, исходя из толщины свариваемых кромок. Величина сварочного тока составляет 150-500А.

Кроме угольных электродов часто применяется проволока Св-АВ00, Св-А1, Св-АМц, Св-АК5 или же используют проволоку из такого же сплава, как и свариваемые детали. Сварку осуществляют постоянным током обратной полярности, с максимально возможной короткой дугой. Силу сварочного тока определяют из расчёта 25-30А на миллиметр диаметра электрода.

Перед сваркой алюминия присадочные прутки и свариваемые кромки покрывают слоем флюса для удаления с их поверхности плёнки из оксида алюминия Al2O3. Хорошие результаты показал флюс АФ-4А. В его состав входит 28% хлористого натрия (NaCl), 50% хлористого калия (KCl), 14% хлористого лития (LiCl) и 8% фтористого натрия (NaF).

Алюминиевые листы толщиной до 3мм сваривают с отбортовкой. Если толщина составляет 3-8мм, сварка производится без скоса кромок. При толщине листов более 8мм, применяют разделку сварных кромок с общим углом раскрытия 60-70° и перед сваркой выполняют предварительный подогрев до температуры 200-250°C. После окончания сварки с поверхности сварных швов удаляют шлак и остатки флюса, промывают водой и протирают ветошью. Для более эффективной очистки используют 5%-ный раствор азотной кислоты HNO3. После протравки кислотой также выполняют промывание сварного соединение водой с последующей просушкой.

Автоматическая и полуавтоматическая сварка алюминия под флюсом

Автоматическую и полуавтоматическую сварку под флюсом применяют в случае, когда толщина свариваемых алюминиевых листов или кромок деталей превышает 8мм. В этом случае применяют сварочную проволоку Св-А1 или Св-АМц. Диаметр проволоки 2-3мм.

Применяемый при автоматической или полуавтоматической сварки алюминия флюс имеет следующий состав: 20% хлористого натрия (NaCl), 50% хлористого калия (KCl), 30% криолита. Толщина наносимого флюса составляет 10-35мм, в зависимости от толщины свариваемых деталей.

Выполняют сварку постоянным током обратной полярности. Напряжение дуги составляет 38-44В, величина вылета электрода 25-40мм. Силу тока устанавливают 300-450А. Рекомендуемая скорость сварки составляет 12-20м/ч.

Аргонодуговая сварка алюминия и его сплавов

Аргонодуговая сварка алюминия нашла широкое применение в промышленности и строительстве благодаря высокому качеству сварки. При этом, нет необходимости применять защитные флюсы и покрытия, которые, в дальнейшем, могут вызвать коррозию металла сварного шва.

Сварку алюминия в аргоне выполняют постоянным током обратной полярности. Можно производить сварку переменным током, но, для этого необходимо использовать балластный реостат и осциллятор.

При толщине свариваемых алюминиевых деталей до 6мм электроды выбирают диаметром до 4мм. Если толщина свариваемых кромок более 6мм, то применяют электроды диаметром 6мм. Сила сварочного тока выбирается из расчёта 30-45А на 1мм диаметра электрода. Расход аргона при аргонодуговой сварке алюминия обычно составляет 6-15л/мин.

Сварку выполняют при максимальной короткой дуге (менее 2мм). Такая технология сварки позволяет разрушать оксидную плёнку на поверхности алюминиевых деталей.

Автоматическая и полуавтоматическая сварка алюминия в среде аргона

Автоматическую и полуавтоматическую аргонодуговую сварку алюминия выполняют специальными шланговыми автоматами и полуавтоматами. Для сварки устанавливают постоянный ток обратной полярности.

Сварочную проволоку применяют следующих марок: Св-АВ00, Св-А1, Св-АМц, Св-АК. Возможно применение проволоки из того же материала, что и свариваемые детали. Детали толщиной до 10мм сваривают без разделки, при большей толщине свариваемого металла выполняют V- или X-образные разделки кромок. Сила тока для проволоки диаметром до 2мм, составляет 250-300А. Рекомендуемая скорость сварки 30-40м/ч. Более подробно о сварке алюминиевых конструкций в среде аргона мы рассказываем в этой статье. В ней вы также найдёте видеоролик об аргонодуговой сварке алюминия.

Технология сварки алюминия и его сплавов

Температура плавления алюминия 660°С, окисной пленки 2060°С

Марка

Свариваемость

Технологические особенности сварки

Технически чистый алюминий

Очистка кромок и присадка от окисной пленки

АД00, АД0, АД1 , АД

Присадок Св-А1, СвА000, Св-85Т

Деформируемые, термически не упрочняемые сплавы

Прксадок Св-АМг6, Св-АМг7

Деформируемые, термически упрочняемые сплавы

АД31, АДЗЗ, АД35 АВ, АК6, АК8

Присадок Св-АК5, Св-1557

Предварительный подогрев
Термообработка после сварки при t°= 200-250°С

Присадок Св-1557, Св-АМг5,. Св-АМг6

Литейные сплавы

АЛ1, АЛ2, АЛ9, АЛ25, АЛ26

АЛЗ, АЛ4, АЛ5, АЛ7, АЛ8, АЛ10В

Марки присадочной проволоки, используемой для сварки алюминия и его сплавов

Толщина металла, мм

Рекомендуемый диаметр присадка, мм

Ориентировочные расходы сварочных материалов

Толщина свариваемого металла, мм

Диаметр электрода, мм

Расход W-электродов на 100 пог. м шва, г

Расход аргона на 1 пог. м шва, л

Трудности при сварке

• Температура плавления окисной пленки значительно выше, чем алюминия, и она расплавляется позже. Это затрудняет формирование шва
• Высокая теплопроводность алюминия требует увеличения сварочного тока в 1,2-1,5 раза по сравнению, например, со сваркой стали
• Образуются значительные остаточные деформации, что требует специальных мер и приспособлений
• Окисная пленка не растворяется в жидком алюминии. Это мешает формированию шва и служит причиной появления в нем металлических включений
• При нагреве алюминия и его сплавов нет явных признаков их перехода в жидкое состояние. Это требует высокой квалификации сварщика

Несплавление кромок алюминиевых конструкций

Подготовка к сварке. Резка и подготовка кромок ведутся механическим способом. На ширину 100-150 мм их обезжиривают ацетоном, авиационным бензином, уайт-спиритом или другим растворителем. Окисленную пленку удаляют механически или химическим травлением. При механической обработке свариваемые кромки на ширину 25-30 мм зачищают наждачной бумагой, шабером и металлической щеткой из нержавеющей проволоки. Зачистку проводят непосредственно перед сваркой.

Химическое травление проводят в течение 0,5-1 мин в реактиве, состоящем из 50 г едкого натра и 45 г фтористого натрия на 1 л воды. После травления следует промывка в проточной воде, а затем осветление в 30-35%-ном растворе азотной кислоты (для алюминия и сплавов типа АМц) или в 25%-ном растворе ортофосфорной кислоты (для сплавов типа АМг и В-95). После повторной промывки необходима сушка до полного испарения влаги.

Алюминиевую сварочную проволоку перед сваркой также обрабатывают. Сначала ее обезжиривают, а затем подвергают травлению в 15%-ном растворе едкого натра в течение 5-10 мин при температуре 60-70°С. После этого промывают в холодной воде и сушат 10-30 мин при температуре 300°С.

Подготовленные к сварке материалы сохраняют свои свойства в течение 3-4 дней. Затем на поверхности вновь образуется окисная пленка

ПОДКЛАДКИ ДЛЯ ЗАЩИТЫ ОТ ВЫТЕКАНИЯ МЕТАЛЛА ИЗ СВАРОЧНОЙ ВАННЫ

Выбор параметров режима

Метод сварки неплавящимся электродом применяют для изделий из алюминиевых сплавов толщиной до 12 мм. При сварке металла толщиной от 1 до 6 мм применяют вольфрамовые электроды диаметром от 1 до 5 мм. Сварочный ток (А) определяют по формуле:

Iсв=(60?65)dэ,

где dэ — диаметр электрода, мм

Питание дуги осуществляется от источника переменного тока с осциллятором, что помогает разрушить окисную пленку. Напряжение холостого хода источника должно быть повышенным. Надежность газовой защиты дуги и сварочной ванны зависит от диаметра и формы сопла горелки, расстояния сопла от поверхности свариваемого изделия.

Особенности и основные способы сварки алюминия: краткая технология и необходимое оборудование

Алюминий – один из самых популярных конструкционных металлов, чему способствует его достаточная прочность, малый вес, отличные показатели тепло- и электропроводности. Тем не менее сварка алюминия представляет собой достаточно сложный и трудоемкий процесс.

Особенности сварки алюминия

• наличием тугоплавкой оксидной пленки (стойкой к температурам до 2050℃) при более низкой температуре плавления основного вещества (660℃);
• мгновенным формированием оксидных пленок на каплях свежерасплавленного металла, что мешает их соединению друг с другом;
• необходимостью применения высоких сварочных токов для компенсации теплопроводности;
• высокой жидкотекучестью, а, следовательно, необходимостью оперативного охлаждения;
• склонностью к деформациям и растрескиванию при остывании.

Последний фактор обычно связан с наличием в структуре алюминия примесей в виде пузырьков газов, частиц щелочных и щелочноземельных металлов.

Ряд сложностей может возникнуть при определении марки алюминия или его сплава (например, с магнием, марганцем, кремнием), особенно если процентное соотношение веществ неизвестно.

Вне зависимости от выбранного типа сварки алюминия требуется выполнение очистных и подготовительных операций, которые должны снизить влияние вредоносных факторов в процессе сварки. К таким операциям относят:

• отбортовку тонколистовых заготовок и кромкование заготовок большой толщины;
• разрушение оксидной пленки в среде инертных газов, которое включает механическое удаление поверхностного слоя и обезжиривание металла;
• предварительный прогрев заготовок до температуры 250-400℃ (используется только в «горячих» методах сварки, зависит от толщины и формы заготовки);
• установка теплоотводящих прокладок, обеспечивающих равномерное и быстрое охлаждение заготовок в процессе сварки.

Кроме того, при восстановительном сваривании может проводиться обработка дефекта проникающими диагностическими составами для определения глубины и формы трещин, а также расчетных показателей шва. Кромки обнаруженных трещин, как правило, разделываются.

После выполнения этих действий приступают непосредственно к свариванию металла. По завершении работ соединение промывается проточной водой, со шва удаляются шлаки и прочие загрязнения.

Ручная сварка вольфрамовым электродом в среде аргона (TIG)

Сварка алюминия в среде защитного газа (помимо аргона, может применяться гелий) стала в последние годы самой популярной и востребованной технологией.

Швы, наложенные данным методом, мало подвержены тепловым и усталостным деформациям, они остаются прочными и эластичными в течение всего периода эксплуатации изделия.

Ручная сварка алюминия в защитной среде предполагает использование вольфрамовых электродов диаметром от 1 до 5 мм, а также присадочных прутков диаметром от 1 до 4 мм. Для окончательного разрушения остаточных оксидных пленок применяются сварочные аппараты переменного тока. Конкретные параметры операций по методу TIG можно определить из таблицы.

Технология достаточно доступна, а потому широко используется не только в промышленных, но и в бытовых условиях. Для получения качественного соединения алюминиевых заготовок требуется лишь набор оборудования, включающий газонагнетающую установку, и определенные профессиональные навыки. Вот несколько советов, которые помогут правильно наложить сварочные швы:

1. Вольфрамовый электрод держат под углом 70-80° к рабочей поверхности, пруток – под прямым углом.
2. Пруток ведут первым, двигать его следует отрывисто, с периодическим подъемом вверх. Электрод следует за ним, формируя общую сварочную ванну с металлом прутка. Следует исключить любые поперечные движения.
3. Оптимальная длина сварочной дуги составляет 1,5-2,5 мм. Укорачивание дуги приводит к повышению температуры плавления, удлинение – к снижению.
4. Подачу газа включают за 3-5 секунд до начала сварки, отключают через 5-7 секунд после ее окончания. Это позволяет исключить оксидирование незастывшего металла.
5. Слишком интенсивная подача защитного газа не менее вредна, чем недостаточная. Она приводит к подсосу воздуха в зону сварки, что негативно сказывается на качестве швов.

Чтобы обеспечить эффективный теплоотвод, заготовку устанавливают на медный или стальной радиатор. Роль простейшего радиатора в бытовых условиях может играть свернутая проволока из металлов с высокой теплопроводностью.

При отсутствии такого охлаждения велик риск термических деформаций, искривления формы сварочной ванны и даже прожога заготовок.

Сварка полуавтоматом в среде аргона (MIG)

Полуавтоматические импульсные сварочные аппараты дают преимущество при работе с алюминием, так как генерируют серии импульсов, эффективно разрушающих поверхностные оксидные пленки. Кроме того, токи высокого напряжения «вбивают» в сварочную ванну капли металла прежде, чем на них успеют образоваться оксиды. Тем не менее при последующем плавлении и кристаллизации ванны не обойтись без защитного газа, роль которого традиционно играет аргон. Только в этом случае шов получится прочным, надежным и аккуратным.

При прочих равных условиях полуавтоматическое оборудование дает трехкратное преимущество в скорости сварки в сравнении с классическим TIG-методом, однако, требует применения более сложных и дорогостоящих технологических процессов. Кроме того, ручные швы, наложенные опытным сварщиком с использованием вольфрамового электрода и присадочного прутка, могут оказаться даже более качественными, чем швы, созданные полуавтоматом.

Полуавтоматическая сварка алюминия осуществляется постоянным током высокого напряжения с обратной полярностью. Одна из основных сложностей, связанных с этим процессом, заключается в равномерной и своевременной подаче мягкой алюминиевой проволоки в сварочную ванну. Чтобы избежать проблем, достаточно следовать нескольким простым правилам:

Выбор конкретной марки проволоки и режима ее подачи диктуется составом алюминия или алюминиевого сплава, который будет свариваться, толщиной заготовок, режимом работы сварочного аппарата и способом обработки кромок. Зачастую первый фактор остается неизвестным, а, значит, подбирать материал приходится экспериментальным путем.

Электродуговая сварка покрытыми электродами (MMA)

Главное преимущество ручной электродуговой сварки покрытыми электродами – простота процесса и доступность оборудования. При сваривании алюминия она обычно используется в том случае, когда нет возможности реализовать MIG- или TIG-процесс, и только тогда, когда толщина заготовок составляет не менее 4 мм. Метод MMA обладает рядом существенных недостатков, среди которых:

• необходимость профессиональных сварочных навыков для создания ровного прочного шва;
• высокая вероятность образования пузырей в сварочной ванне;
• сильное разбрызгивание металла во время работы;
• сложности в удалении шлаков и загрязнений.

Обязательным условием при сварке алюминия покрытыми электродами является предварительный прогрев заготовок. В качестве основного инструмента используют несколько специфичные сварочные выпрямители с полого снижающейся внешней характеристикой. Для относительно тонких заготовок (4-6 мм) используются электроды диаметром 4 мм, более тонкие электроды не применяются.

Технология MMA предполагает такую последовательность действий:

1. Заготовки закрепляются на рабочей поверхности с зазором в 1,5-2,5 мм, в случае необходимости проводится предварительная разделка кромок.
2. Между покрытым электродом и основным металлом поджигается электрическая дуга длиной около 2 мм. Более длинные дуги при MMA-сварке алюминия не только замедляют плавление, но и способствую окислению сварочной ванны, а также увеличивают разбрызгивание металла.
3. В процессе плавления электрода его основа примешивается к металлу сварочной ванны (15-35%), а плавящееся покрытие генерирует газовое облако, защищающее расплавленный алюминий от окислительного воздействия воздуха. Роль дополнительной защиты играют выбрасываемые шлаки.
4. Электрод быстро перемещают в продольном направлении, так как скорость его плавления значительно выше, чем у непокрытых аналогов. Поперечные уклоны электрода должны быть сведены к минимуму.
5. По мере удаления электрода металл кристаллизуется, формируя сварочный шов. Если происходит случайный обрыв дуги, в шве образуются непроработанные зоны – «кратеры».

Главными сферами применения MMA-метода стало бытовое и восстановительное сваривание технического алюминия, сплавов алюминия и магния (содержание Mg до 5%), силумина. Обязательным условием после проведения сварки является очистка и контроль качества шва.

Как правильно варить алюминий в домашних условиях

У этого металла внушительный список достоинств, но из-за его особенностей сварка алюминия связана с трудностями. Основной проблемой при самостоятельном ремонте деталей из алюминия является сложность создания условий аналогичных заводским. Однако и упрощенные технологии обеспечивают приемлемые результаты.

Особенности сварки алюминия и его сплавов

Трудности сварки алюминиевых сплавов и чистого металла связаны с его свойствами:

1. Температура плавления окисной пленки, покрывающей поверхность этого материала, 2044⁰C, а металла — 660⁰C.
2. Поверхность капель, образующихся при плавлении алюминия, мгновенно окисляется, что препятствует созданию монолитного шва. Поэтому сварочную ванну приходится ограждать от контакта с воздухом.
3. Из-за высокой текучести металла в расплавленном виде контроль над сварочной ванной затруднен. Проблема решается подкладкой под заготовки железных пластин для отвода тепла.
4. В алюминии содержится водород, который при остывании шва выходит наружу, образуя поры и трещины. В сплавы входит кремний, способствующий растрескиванию во время охлаждения соединения.
5. У алюминия высокий коэффициент температурного расширения, поэтому усадка при остывании приводит к деформации заготовок.
6. Из-за высокой теплопроводности сварку приходится вести током в 1,5 — 2 раза большим, чем при работе со сталью.
7. При сварке алюминия своими руками не всегда удается определить марку сплава, поэтому настройка оптимального режима сварки затруднена.

Способы сварки алюминия

Выбор метода, которым можно сварить алюминий дома, определяется имеющимся оборудованием. Разработано несколько способов, но популярными стали только три.

Вольфрамовым электродом

Этим способом сваривают алюминий, когда к прочности шва предъявляются жесткие требования. Он создается за счет плавления присадочной проволоки диаметром 1,6 — 4 мм дугой, создаваемой неплавящимся электродом из вольфрама. Для защиты от окисления к месту сварки подается аргон или гелий.

Работа выполняется на переменном токе. Если работа проводится в помещении, расход газа настраивают в пределах 5 — 8 л/мин, на улице больше. Диаметр электрода и сила тока в зависимости от толщины деталей определяются по таблице:

При выполнении сварки следует учитывать нюансы метода:

• длину дуги поддерживают на уровне 2,5 мм;
• электрод устанавливается под углом 80⁰ к стыку;
• проволока подается под углом 90⁰ к электроду;
• горелку с электродом перемещают следом за проволокой без поперечных движений;
• для равномерного заполнения стыка проволоку подают короткими отрезками;
• на конце электрода должен образоваться шарик правильной формы, если нет — нужно увеличить ток;
• газ подают за 4 — 5 секунд до сварки изделий, после завершения перекрывают спустя 6 — 7 сек.

Плавящимся электродом

Сваркой электродами с покрытием соединяются заготовки толщиной от 4 мм, если нет высоких требований к качеству и прочности. Процесс сопровождается бурным разбрызгиванием плавящегося металла. Шов получается рыхлым, поскольку в нем остаются поры. Шлак, способствующий развитию коррозии, удаляется с трудом. Несмотря на недостатки эта технология очень популярна, поскольку выполняется без дорогостоящего оборудования и расходных материалов.

Электродами, обмазка которых при испарении создает защитную среду, проводится сварка алюминия и его сплавов большинства марок. Лучшими признаны марки УАНА и ОЗАНА. Перед применением их рекомендуется прокаливать. Если специальных электродов нет, вместо них можно использовать алюминиевые жилы кабелей. Их обмазывают смесью порошкового мела с жидким стеклом, чтобы получился слой 1,5 — 2 мм с последующей просушкой.

Сварка проводится постоянным током с обратной полярностью. Лучше пользоваться инвертором, но подойдет и самодельный аппарат. Сила тока выбирается исходя из того, что на 1 мм толщины деталей должно приходиться 25 — 30 А. Для улучшения проплавки края заготовок в зависимости от толщины нагреваются до температуры 300 — 400⁰C. После завершения работы месту соединения дают медленно остыть, чтобы уменьшить риск растрескивания и деформации.

Из-за низкой температуры плавления алюминиевые электроды сгорают быстрей, чем стальные аналоги, поэтому сварка выполняется быстрей. Их ведут вдоль стыка без поперечных колебаний, стараясь заварить шов без остановок. Прерывание дуги приводит к образованию на кончике электрода и в ванне пленки из шлака, которая затруднит повторный розжиг.

Сразу после завершения со шва оббивают шлак. Для удаления мелких крошек соединение промывают водой и чистят жесткой щеткой. Для полной уверенности в отсутствии частичек шлака дополнительно проходятся щеткой со стальной щетиной.

Полуавтоматом

Качественная сварка алюминия и его сплавов с созданием монолитных красивых швов выполняется полуавтоматами, работающими в импульсном режиме. Оксидная пленка разбивается кратковременным разрядом высокого напряжения, которое затем снижается до исходного значения. По такому же принципу происходит «вбивание» капель в зоне сварки. Однако, из-за высокой цены оборудования, оно редко используется домашними мастерами. Чаще приспосабливают обычные полуавтоматы, так как варить алюминий ими дома можно с хорошим качеством. Однако на аппарате без дополнительных опций оптимальные настройки придется подбирать экспериментальным путем.

Работая по этой технологии, следует учитывать ее особенности:

1. Работа проводится на постоянном токе с обратной полярностью. Величину тока можно выставлять по таблице для вольфрамового электрода с последующей корректировкой.
2. У мягкой алюминиевой проволоки есть склонность к образованию петель. Для устранения этого недостатка ее подают механизмом с четырьмя роликами через укороченный рукав с тефлоновым вкладышем.
3. Из-за высокого температурного расширения алюминия проволока может застревать в отверстии наконечника. Проблема решается заменой на другой с большим диаметром или с маркировкой «Al».
4. Из-за быстрого сгорания скорость подачи алюминиевой проволоки устанавливается больше чем при работе со стальной. Иначе она начнет плавиться внутри наконечника, выводя его из строя.

Подготовка поверхностей к сварке

Под правильным свариванием алюминия подразумевается не только настройка параметров процесса, но и предварительная обработка заготовок:

1. Место соединения на расстоянии 2 — 3 см от стыка очищают от грязи и обезжиривают любым растворителем.
2. При сварке деталей толщиной больше 4 мм неплавящимися электродами с кромок снимают фаски под углом 45 — 65⁰. У листов толщиной до 1,5 мм делают отбортовку торцов. У заготовок, соединяемых плавящимися электродами с покрытием, кромки разделывают, если толщина больше 20 мм.
3. Прежде чем сваривать алюминий, с поверхностей возле стыка напильником или металлической щеткой удаляется оксидная пленка. Обработка проводится без надавливания, чтобы в царапинах не остались ее частички.

Технология сварки алюминия

Этапы сварки алюминия в домашних условиях одинаковы для всех способов:

• заготовки предварительно нагревают до 150⁰C;
• на аппарате выставляются настройки выбранного режима;
• зажигают дугу контактным или бесконтактным методом;
• наплавляют сварочную ванну до появления на поверхности зеркального пятна;
• затем подают присадочную проволоку, если это предусмотрено технологией, и начинают перемещать электрод вдоль стыка.

Полезные советы

Повысить качественные показатели сварки алюминия в домашних условиях помогут рекомендации специалистов:

• разделывая кромки, следует учитывать, что при уменьшении угла фасок увеличивается ширина шва;
• при соединении деталей толщиной больше 7 мм между ними нужно оставить зазор 2 мм;
• чтобы шов получился ровным по ширине, детали сначала прихватывают с обеих сторон;
• перед завариванием трещину расширяют и углубляют, так как варить алюминий без ее заполнения бесполезно;
• толстостенные детали сваривают в несколько проходов до заполнения стыка, удаляя шлак с каждого шва.

Узнав как сваривать алюминий в домашних условиях можно переходить к практике. Однако, чтобы не стать жертвой несчастного случая, прежде нужно запастись одеждой и перчатками из огнеупорного материала. Для работы дома лучше приобрести аппарат с возможностью проведения ручной и аргонодуговой сварки.

Технология сварки алюминия

Сварка алюминия затрудняется его химическими свойствами. Все дело в способности металла образовывать оксидную пленку от контакта с атмосферным кислородом.

Легкий, серебристый металл сегодня прочно закрепился в домашнем хозяйстве. Что только не производят из алюминия — от посуды до деталей автомобилей. Но часто нужно починить вещь, а ремонт возможен только одним методом — сварочным.

Сварка алюминия — это специфический процесс и требует применения отдельной технологии. В этой статье мы рассмотрим, какими способами можно варить «крылатый» металл в домашних условиях с использованием различных приемов и оборудования.

Специфика материала

Сварка алюминия затрудняется его химическими и физическими свойствами.

Все дело в способности этого металла образовывать оксидную пленку от контакта с атмосферным кислородом. Эта способность является как главным достоинством, так и недостатком.

Преимущество в том, что оксид на поверхности надежно защищает изделие от коррозии, алюминий практически не поддается этому разрушающему процессу.

Но, в то же время, пленка окиси затрудняет соединение изделий путем сварочных работ. Окислы, образующиеся в сварочной ванне, имеют более высокую температуру плавления, чем сам металл, на выходе сварной шов неоднородный, а значит не прочный.

Также сильный нагрев, значительно превышающий температуру плавления (660°), приводит к следующим негативным последствиям.

• Текучесть расплавленного металла способствует вытеканию его из зоны сварки и быстрому прожиганию детали насквозь. Заварить такие недостатки можно, но с еще большими дефектами.
• Высокая температура может способствовать растрескиванию материала вокруг места сваривания.
• В сплавах алюминия образовываются поры ухудшающие прочность соединения.
• Значительная теплоемкость приводит к рассеиванию тепла по всей детали, а значит нужно более высокая мощность аппарата для качественной сварки.
• Металл образовывает кристаллизационные трещины в теле сварного шва.

Так как варить алюминий правильно и возможно ли делать такие соединения в домашней мастерской?

Способы сваривания

• Тиг сварка алюминия — этот процесс варки обеспечивается за счет применения специального неплавящегося электрода из вольфрама и аргоновой среды.
• Полуавтоматическое сваривание — соединение алюминиевых деталей за счет проволоки (имеющей необходимый присадочный материал), подающейся механизмом в зону электрической дуги.
• Электродуговая сварка алюминия с использованием покрытых электродов.

При использовании любого из этих методов, главным условием получения качественного шва будет разрушение пленки оксидов. Для этого оборудование настраивают на постоянный или переменный ток с обратной полярностью. Это обеспечивает необходимый процесс (катодное распыление), не допускающий образование окиси.

Алюминиевые изделия нельзя варить постоянным электрическим током при прямой полярности, так как не происходит разрушение оксидов в зоне сварки!

Сварка алюминия электродами

Недостатками варки алюминия электродами является недостаточное качество шва (пористость и плохая прочность). Также в процессе сваривания расплавленный металл разбрызгивается вокруг соединения, а шлаки, образующиеся сверху шва, очень плохо отделяются. А это может привести к коррозионным процессам.

Но все-таки покрытыми электродами и обычным инвертором ММА можно соединять алюминий. Для этого раньше использовались расходники с маркировками ОЗА-1 или ОЗА-2. Есть и более качественные модели — УАНА, а также ОЗАНА. Это отечественные электроды, позволяющие варить чистый металл и сплавы.

Также можно использовать расходные материалы от шведских производственников ESAB. Для чистого алюминия подойдут электроды ОК 96.10., а сплавы можно варить маркой ОК 96.50.

• Сваривать алюминий нужно на постоянном токе, но обязательно с обратной полярностью (меняем разъемы на инверторе местами). При этом соблюдается соотношение мощности и диаметра электрода. Сила тока регулируется в соотношении приблизительно 30 ампер на каждый миллиметр диаметра.
• Желательно осуществить предварительный нагрев свариваемых деталей. Алюминий средней толщины нагревают до показателя в 200-300 градусов, а большие массивные части нужно нагреть до 400°.
• Дуга зажигается как обычно, но стоит учесть, что скорость горения электродов для алюминия значительно выше, чем обычных. Поэтому и шов нужно вести несколько быстрее.
• Нельзя обрывать сварочный процесс не закончив соединение. При этом в конце шва образуется корка шлака, которая не даст зажечь дугу снова в этом месте. Все свариваемые швы нужно планировать на плавление одного электрода.
• При ведении сварного соединения не нужно делать поперечных движений как при варке стали.
• По окончанию сваривания нужно тут же удалить весь шлак в месте соединения, также нужно зачистить место сварки щеткой с металлическим ворсом и промыть горячей водой.

Это основные нюансы, которые нужно соблюдать при сваривании деталей из алюминия с использованием плавящихся электродов.

Сварка с аргоном

Сварка в среде аргона может осуществляться в двух видах: ручная с неплавящимся электродом и полуавтоматическая со специальной плавящейся проволокой.

Ручная TIG сварка

Это наиболее распространенный вид соединения алюминиевых деталей. Он обеспечивает надежность соединения.

Аргон, который подается в сварочную ванну, закрывает доступ атмосферному кислороду, что не позволяет образовываться оксидной пленке.

Что нужно для такого типа сварки?

• Во-первых, электроды используются неплавящиеся из вольфрама. Их диаметр зависит от толщины деталей, а также от вида стыка у заготовок.
• Во-вторых, присадочный материал — обязательное условие для получения качественного сварного шва.
• В третьих, это защитный газ, чаще всего аргон или гелий.

Какие параметры нужно учитывать перед началом сварочного процесса?

Если вы новичок в сварочном деле,то найдите таблицу, где указываются все необходимые данные по расходу газа, диаметрам электродов и присадочных прутков. Но обычно сварщик руководствуется уже полученным опытом.

Стоит знать, что зажечь электрическую дугу в аргоне довольно затруднительно. Поэтому современные аппараты имеют осциллятор, который повышает частотность тока для быстрого поджога.

• Заготовки выставляют в нужное положение, подключается масса. При этом аппарат настраивают на переменный ток!
• Дугу лучше всего зажигать в стороне на отдельной графитовой пластинке (нежелательно стучать вольфрамом по заготовке, это испортит электрод).
• Конец электрода ведут под углом наиболее приближенном к прямому (60-80 градусов). Расстояние электрода от ванны до 2 мм.
• Присадочный пруток подают постепенно к краю сварочной ванны под углом в 90 градусов к электроду. Не нужно подавать присадку непосредственно под электрод, это испортит шов.
• Горелку с электродом ведут за присадочным прутком, а не наоборот.
• Также не стоит слишком притапливать дугу или наоборот очень далеко отодвигать. Сварочная ванна (зона расплавленного металла) должна иметь овальную немного вытянутую форму.
• После завершения шва дугу гасят и возвращают горелку к сварочной ванне. Это делается для того, чтобы застывание проходило под аргоном. Подачу аргона перекрывают через 7-10 секунд после окончания сварки.

На выходе должен получиться волнообразный, немного вытянутый в направлении движения, сварочный шов. Если все сделать правильно, то соединение будет качественным.

Полуавтоматическая сварка в аргоне

Особенности полуавтоматической сварки алюминия следующие.

• Варить нужно только на переменном токе и с обратной полярностью.
• Проволока должна соответствовать материалу заготовок.
• Наконечник держателя нужен немного большего диаметра, чем сама проволока.

Алюминиевые расходники имеют большую скорость горения. Поэтому нужно быстрее вести шов (как и в случае с покрытыми электродами). Также нужно обеспечить соответствующую скорость подачи проволоки.

Технология сварки алюминия полуавтоматом совершенствуется постепенно с опытом. Но, научившись использовать такое оборудование, можно получать соединения намного качественные, чем с обычной электродуговой сваркой или ручной тиг.

А что вы можете добавить к материалу этой статьи? Если у Вас имеется опыт по сварке алюминия в домашней мастерской, то поделитесь им в блоке комментариев к этой статье.
