Марка алюминия для сварки аргоном

Сварка алюминия и его сплавов. Как варить алюминий?

Содержание

1. Особенности сварки алюминия
2. Марки алюминиевых сплавов, наиболее применяемые для сварки
3. Видео: сварка алюминия для начинающих
4. Очистка свариваемых кромок алюминиевых деталей
5. Дуговая сварка алюминиевых строительных металлоконструкций
6. Автоматическая и полуавтоматическая сварка алюминия под флюсом
7. Аргонодуговая сварка алюминия и его сплавов
   • Автоматическая и полуавтоматическая сварка алюминия в среде аргона

Сварка алюминия и его сплавов может быть выполнена всеми способами сварки, известными в настоящее время. В промышленности и технике существует достаточно много разных марок алюминия и алюминиевых сплавов.

Чтобы понять, как варить алюминий разных марок, нужно знать, что технология и особенности сварки (включая режимы сварки) примерно одинаковы для всех алюминиевых сплавов, в том числе и сам алюминий. При этом, их физико-химические могут существенно отличаться.

Особенности сварки алюминия

1. Поверхность алюминия и его сплавов обволакивает тугоплавкая плёнка, состоящая из оксида алюминия Al2O3. Температура плавления этой плёнки 2050°C и она существенно затрудняет сплавление основного и присадочного материала. Поэтому, сварочные кромки необходимо очистить от плёнки механическим способом.

Однако, чаще всего, очистка делается химическим способом, при использовании флюсов, т.к. при очистке механическим способом плёнка достаточно быстро образуется вновь из-за высокой активности алюминия, вступающем во взаимодействие с кислородом.

2. Вторая особенность это резкое снижение прочности алюминия при сильном его нагревании. При температуре 400…500°C алюминиевые детали могут разрушаться даже под действием собственного веса.

3. Основная трудность при сварке алюминия заключается в случае повышенных требований к его коррозионной стойкости в агрессивных, химически активных средах. Коррозия проявляется, в основном, при высокой температуре, либо при постоянных перепадах температуры, а также при большой концентрации кислотных паров. В первую очередь коррозия разрушает металл сварного шва и металл в зоне термического влияния.

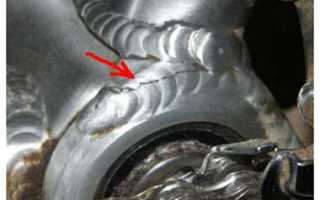

Причинами появления коррозии могут быть дефекты сварного шва (газовые поры, непровары, шлаковые включения в виде пор, флокены). Кроме этого, причиной коррозии может быть загрязнение сварного шва различными примесями в процессе сварки. Особенно опасными являются примеси кремния и железа. Поэтому, при сварке алюминия необходимо исключить попадание этих элементов в металл сварного шва. Подробнее о сварных дефектах при сваривании алюмиевых конструкций мы рассказывали здесь.

Марки алюминиевых сплавов, наиболее применяемые для сварки

Сплавы алюминия классифицируются на две группы: термически упрочняемые и, соответственно, термически не упрочняемые. Среди термически не упрочняемых марок для сварки применяются алюминиево-магниевые сплавы марок АМг. Их химический состав соответствует ГОСТ 4784, а сортамент листов — ГОСТ 1946. См. таблицу:

Обозначения: п-полунагартованные; м-отожжённые; н-нагартованные; т-закалённые и подверженные естественному старению.
* или хром в таком же соотношении

С увеличением процентного содержания магния до 7%, свариваемость металлов ухудшается. При содержании магния до 3% увеличивается риск образования трещин, но сварной шов становится более плотным.

Для уменьшения количества пор в сварном шве выбирают присадочную проволоку, в которой содержание магния выше, чем в свариваемом металле. Благодаря этому, пористость шва снижается.

Для сварки высокопрочных конструкций применяются термически обрабатываемые алюминиевые сплавы — дюрали. Марки дюралей Д1, Д16 и Д19 широко используются при сварке плавлением. Сплав Д20 относится к удовлетворительной группе свариваемости сталей.

Магниево-алюминиевые сплавы с содержанием алюминия до 11% удовлетворительно свариваются при сварке плавлением. А при таком способе сварки, как контактная сварка, свариваемость этих металлов хорошая.

Видео: сварка алюминия для начинающих

Очистка свариваемых кромок алюминиевых деталей

Пред тем, как приступить к сварке алюминия, сварные кромки деталей и прилегающие к ним участки основного металла должны пройти механическую очистку, и это касается всех видов сварки. Кроме того, они должны быть тщательно протравлены.

После травления детали промывают водой и сушат в тёплом воздухе. При такой очистке допускается хранение деталей перед сваркой в течение двух суток. Состав травителей для алюминия и его сплавов приведён в таблице:

Дуговая сварка алюминиевых строительных металлоконструкций

Для дуговой сварки строительных металлоконструкций применяют для сваривания алюминиевых частей между собой угольные электроды. В этом случае в качестве присадочного материала используют прутки из алюминия марок А0 и А1, или алюминиевых сплавов АМц и АК.

В этом случае для сварки выбирают ток постоянный, прямой полярности. Диаметр электрода обычно выбирают в пределах 6-8мм, исходя из толщины свариваемых кромок. Величина сварочного тока составляет 150-500А.

Кроме угольных электродов часто применяется проволока Св-АВ00, Св-А1, Св-АМц, Св-АК5 или же используют проволоку из такого же сплава, как и свариваемые детали. Сварку осуществляют постоянным током обратной полярности, с максимально возможной короткой дугой. Силу сварочного тока определяют из расчёта 25-30А на миллиметр диаметра электрода.

Перед сваркой алюминия присадочные прутки и свариваемые кромки покрывают слоем флюса для удаления с их поверхности плёнки из оксида алюминия Al2O3. Хорошие результаты показал флюс АФ-4А. В его состав входит 28% хлористого натрия (NaCl), 50% хлористого калия (KCl), 14% хлористого лития (LiCl) и 8% фтористого натрия (NaF).

Алюминиевые листы толщиной до 3мм сваривают с отбортовкой. Если толщина составляет 3-8мм, сварка производится без скоса кромок. При толщине листов более 8мм, применяют разделку сварных кромок с общим углом раскрытия 60-70° и перед сваркой выполняют предварительный подогрев до температуры 200-250°C. После окончания сварки с поверхности сварных швов удаляют шлак и остатки флюса, промывают водой и протирают ветошью. Для более эффективной очистки используют 5%-ный раствор азотной кислоты HNO3. После протравки кислотой также выполняют промывание сварного соединение водой с последующей просушкой.

Автоматическая и полуавтоматическая сварка алюминия под флюсом

Автоматическую и полуавтоматическую сварку под флюсом применяют в случае, когда толщина свариваемых алюминиевых листов или кромок деталей превышает 8мм. В этом случае применяют сварочную проволоку Св-А1 или Св-АМц. Диаметр проволоки 2-3мм.

Применяемый при автоматической или полуавтоматической сварки алюминия флюс имеет следующий состав: 20% хлористого натрия (NaCl), 50% хлористого калия (KCl), 30% криолита. Толщина наносимого флюса составляет 10-35мм, в зависимости от толщины свариваемых деталей.

Выполняют сварку постоянным током обратной полярности. Напряжение дуги составляет 38-44В, величина вылета электрода 25-40мм. Силу тока устанавливают 300-450А. Рекомендуемая скорость сварки составляет 12-20м/ч.

Аргонодуговая сварка алюминия и его сплавов

Аргонодуговая сварка алюминия нашла широкое применение в промышленности и строительстве благодаря высокому качеству сварки. При этом, нет необходимости применять защитные флюсы и покрытия, которые, в дальнейшем, могут вызвать коррозию металла сварного шва.

Сварку алюминия в аргоне выполняют постоянным током обратной полярности. Можно производить сварку переменным током, но, для этого необходимо использовать балластный реостат и осциллятор.

При толщине свариваемых алюминиевых деталей до 6мм электроды выбирают диаметром до 4мм. Если толщина свариваемых кромок более 6мм, то применяют электроды диаметром 6мм. Сила сварочного тока выбирается из расчёта 30-45А на 1мм диаметра электрода. Расход аргона при аргонодуговой сварке алюминия обычно составляет 6-15л/мин.

Сварку выполняют при максимальной короткой дуге (менее 2мм). Такая технология сварки позволяет разрушать оксидную плёнку на поверхности алюминиевых деталей.

Автоматическая и полуавтоматическая сварка алюминия в среде аргона

Автоматическую и полуавтоматическую аргонодуговую сварку алюминия выполняют специальными шланговыми автоматами и полуавтоматами. Для сварки устанавливают постоянный ток обратной полярности.

Сварочную проволоку применяют следующих марок: Св-АВ00, Св-А1, Св-АМц, Св-АК. Возможно применение проволоки из того же материала, что и свариваемые детали. Детали толщиной до 10мм сваривают без разделки, при большей толщине свариваемого металла выполняют V- или X-образные разделки кромок. Сила тока для проволоки диаметром до 2мм, составляет 250-300А. Рекомендуемая скорость сварки 30-40м/ч. Более подробно о сварке алюминиевых конструкций в среде аргона мы рассказываем в этой статье. В ней вы также найдёте видеоролик об аргонодуговой сварке алюминия.

Свариваемые и несвариваемые алюминиевые сплавы

Алюминиевые сплавы сваривают в основном дуговой сваркой в среде инертных газов, неплавящимся или плавящимся электродом, обычно – аргонно-дуговой сваркой. Большинство алюминиевых сплавов легко подвергаются сварке. Однако для некоторых алюминиевых сплавов дуговую сварку не применяют никогда. Почему? Рассмотрим кратко различные серии деформируемых алюминиевых сплавов с точки зрения их свариваемости.

Свариваемые алюминиевые сплавы

Серия 1ХХХ. Технически чистый алюминий (не менее 99 %). Применяется, в основном, в качестве проводника электрического тока или для изделий с высокой коррозионной стойкостью. Все эти сплавы (марки алюминия) легко свариваются. В качестве сварочного сплава чаще всего применяют сплав 1100 (алюминий марки АД по ГОСТ 4784 на деформируемые алюминиевые сплавы).

Серия 3ХХХ. Эта серия включает среднепрочные алюминиевые сплавы, которые легко поддаются формовке. Часто применяют для теплообменников и кондиционеров. Все эти сплавы легко свариваются сварочными алюминиевыми сплавами 4043 или 5356 (аналоги по ГОСТ 4784 – сварочные сплавы СвАК5 и СвАМг5).

Серия 4ХХХ. Эти алюминиевые сплавы обычно применяют в качестве сплавов для сварки или пайки. Однако иногда они могут использоваться и как свариваемые материалы. В этом случае их сваривают сплавом 4043 (СвАК5).

Серия 5ХХХ. Это серия алюминиевых сплавов в основном для высокопрочных листов и плит. Все они легко свариваются с применением сварочного сплава 5356 (СвАМг5). Для наиболее прочных сплавов, таких как 5083 (АМг4,5), применяют сплавы 5183 или 5556.

Серия 6ХХХ. Это – алюминиевые сплавы, главным образом, для прессованных профилей, хотя их также применяют и для листов и плит. Они являются склонными к горячему растрескиванию при сварке. Однако при должной технологии они все довольно хорошо свариваются со сварочными сплавами 4043 и 5356.

Несвариваемые алюминиевые сплавы

А где же знаменитые высокопрочные алюминиевые сплавы серий 2ХХХ и 7ХХХ? Почему не в первых рядах по сварке? А вот почему!

Серия 2ХХХ. Эти высокопрочные аэрокосмические алюминиевые сплавы («дюрали») применяют в основном в виде листов и плит. Их химический состав делает большинство из них не свариваемыми методами дуговой сварки из-за их большой склонности к горячему растрескиванию. Исключение составляют сплавы 2219 и 2519, которые хорошо свариваются с применением сварочных сплавов 2319 или 4043. Свариваемость этим сплавам дает почти полное отсутствие в них магния. Аналогом этих двух сплавов является отечественный алюминиевый сплав Д20, из которого делают высокопрочные свариваемые плиты. Популярный за свою высокую прочность сплав 2024 (Д16 по ГОСТ 4784) никогда не сваривают дуговой сваркой, так как он чрезвычайно подвержен горячему растрескиванию при сварке.

Серия 7ХХХ. Это тоже серия высокопрочных аэрокосмических алюминиевых сплавов. Подобно сплавам серии 2ХХХ большинство из них не свариваются методами дуговой сварки из-за горячего растрескивания и склонности к коррозии под напряжением. Исключениями являются сплавы с минимальным содержанием меди – менее 0,1 %. Это сплавы 7003 и 7005 (наш 1915) для прессованных профилей и сплав 7039 для листов. Все трое сплавов хорошо свариваются с применением сварочного сплава 5356.

Почему не сваривают дюрали?

Основная причина горячего растрескивания при сварке «несвариваемых» алюминиевых сплавов серий 2ХХХ и 7ХХХ заключается в следующем. В ходе сварки в зоне шва – зоне термического влияния – по границам зерен выделяются компоненты сплава – эвтектики и интерметаллиды – с температурой плавления ниже, чем у основного сплава. Это понижает и расширяет температурный интервал затвердевания границ зерен. Поэтому, при дуговой сварке этих типов сплавов границы зерен затвердевают последними и, вследствие этого, легко растрескиваются под воздействием усадочных напряжений. Мало того, это приводит к увеличению разности гальванических потенциалов между границами зерен и остальной зеренной структурой, что делает границы зерен более подверженными коррозии под напряжением.

Когда заклепки лучше сварки

По всем этим причинам алюминиевые сплавы серий 2ХХХ и 7ХХХ чаще соединяют механически, чем сваривают. Иногда применяют контактную сварку, а также сварку трением. Сварка трением «работает» при значительно более низких температурах, чем дуговая, не расплавляет основной металл и поэтому исключает проблемы, связанные с затвердеванием.

Технология сварки алюминия и его сплавов

Температура плавления алюминия 660°С, окисной пленки 2060°С

Марка

Свариваемость

Технологические особенности сварки

Технически чистый алюминий

Очистка кромок и присадка от окисной пленки

АД00, АД0, АД1 , АД

Присадок Св-А1, СвА000, Св-85Т

Деформируемые, термически не упрочняемые сплавы

Прксадок Св-АМг6, Св-АМг7

Деформируемые, термически упрочняемые сплавы

АД31, АДЗЗ, АД35 АВ, АК6, АК8

Присадок Св-АК5, Св-1557

Предварительный подогрев
Термообработка после сварки при t°= 200-250°С

Присадок Св-1557, Св-АМг5,. Св-АМг6

Литейные сплавы

АЛ1, АЛ2, АЛ9, АЛ25, АЛ26

АЛЗ, АЛ4, АЛ5, АЛ7, АЛ8, АЛ10В

Марки присадочной проволоки, используемой для сварки алюминия и его сплавов

Толщина металла, мм

Рекомендуемый диаметр присадка, мм

Ориентировочные расходы сварочных материалов

Толщина свариваемого металла, мм

Диаметр электрода, мм

Расход W-электродов на 100 пог. м шва, г

Расход аргона на 1 пог. м шва, л

Трудности при сварке

• Температура плавления окисной пленки значительно выше, чем алюминия, и она расплавляется позже. Это затрудняет формирование шва
• Высокая теплопроводность алюминия требует увеличения сварочного тока в 1,2-1,5 раза по сравнению, например, со сваркой стали
• Образуются значительные остаточные деформации, что требует специальных мер и приспособлений
• Окисная пленка не растворяется в жидком алюминии. Это мешает формированию шва и служит причиной появления в нем металлических включений
• При нагреве алюминия и его сплавов нет явных признаков их перехода в жидкое состояние. Это требует высокой квалификации сварщика

Несплавление кромок алюминиевых конструкций

Подготовка к сварке. Резка и подготовка кромок ведутся механическим способом. На ширину 100-150 мм их обезжиривают ацетоном, авиационным бензином, уайт-спиритом или другим растворителем. Окисленную пленку удаляют механически или химическим травлением. При механической обработке свариваемые кромки на ширину 25-30 мм зачищают наждачной бумагой, шабером и металлической щеткой из нержавеющей проволоки. Зачистку проводят непосредственно перед сваркой.

Химическое травление проводят в течение 0,5-1 мин в реактиве, состоящем из 50 г едкого натра и 45 г фтористого натрия на 1 л воды. После травления следует промывка в проточной воде, а затем осветление в 30-35%-ном растворе азотной кислоты (для алюминия и сплавов типа АМц) или в 25%-ном растворе ортофосфорной кислоты (для сплавов типа АМг и В-95). После повторной промывки необходима сушка до полного испарения влаги.

Алюминиевую сварочную проволоку перед сваркой также обрабатывают. Сначала ее обезжиривают, а затем подвергают травлению в 15%-ном растворе едкого натра в течение 5-10 мин при температуре 60-70°С. После этого промывают в холодной воде и сушат 10-30 мин при температуре 300°С.

Подготовленные к сварке материалы сохраняют свои свойства в течение 3-4 дней. Затем на поверхности вновь образуется окисная пленка

ПОДКЛАДКИ ДЛЯ ЗАЩИТЫ ОТ ВЫТЕКАНИЯ МЕТАЛЛА ИЗ СВАРОЧНОЙ ВАННЫ

Выбор параметров режима

Метод сварки неплавящимся электродом применяют для изделий из алюминиевых сплавов толщиной до 12 мм. При сварке металла толщиной от 1 до 6 мм применяют вольфрамовые электроды диаметром от 1 до 5 мм. Сварочный ток (А) определяют по формуле:

Iсв=(60?65)dэ,

где dэ — диаметр электрода, мм

Питание дуги осуществляется от источника переменного тока с осциллятором, что помогает разрушить окисную пленку. Напряжение холостого хода источника должно быть повышенным. Надежность газовой защиты дуги и сварочной ванны зависит от диаметра и формы сопла горелки, расстояния сопла от поверхности свариваемого изделия.

svarnoy.info

Рубрики

• Видео (13)
• Дневник (3)
• Литература (7)
  • ГОСТы (3)
  • Книги (4)
• Отопление (3)
• Статьи (41)
  • Газовая сварка (3)
  • Источники питания (5)
  • Материаловедение (2)
  • Ручная дуговая сварка (3)
  • Сварочные материалы (7)
  • ТСП (18)
  • Чертежи (4)

Архивы

• Март 2019
• Февраль 2019
• Март 2016
• Июль 2015
• Июнь 2015
• Январь 2015
• Декабрь 2014
• Июнь 2013
• Май 2013
• Апрель 2013
• Март 2013
• Февраль 2013
• Январь 2013
• Декабрь 2012

Аргонодуговая сварка алюминия и его сплавов



Изготовление конструкций из алюминия и его сплавов более целесообразно производить газоэлектрической сваркой неплавящимся вольфрамовым электродом, и плавящимся электродом.

Аргонодуговая сварка неплавящимся электродом является лучшим способом сварки тонколистового алюминия. Она обеспечивает минимальную деформацию свариваемой конструкции и высокое качество сварного шва, не требуя специального флюса. Сварка производится на переменном токе с обязательным применением осциллятора и устройств, устраняющих составляющую постоянного тока. При питании дуги переменным током за счет катодного распыления в полупериоды, когда катодом является изделие, разрушается оксидная пленка.

Зажигание дуги непосредственным касанием вольфрамового электрода поверхности алюминиевых деталей затруднено. Поэтому дугу зажигают на вспомогательной графитовой пластинке, а затем переносят электрод на свариваемые кромки. В качестве инертного газа используется аргон первого и второго сорта по ГОСТ 10157—79.

Ручная сварка неплавящимся электродом может производиться во всех пространственных положениях, как с присадочным материалом, так и без него, но без поперечных колебаний электродом. В качестве присадки применяют сварочную проволоку, близкую основному металлу по химическому составу. Длина дуги не должна превышать 1,5—2,5 мм, а расстояние от выступающего конца вольфрамового электрода до нижнего среза наконечника горелки при стыковых соединениях 1—1,5 мм, при тавровых (угловых) 4—8 мм. Рабочее давление аргона в зависимости от расхода устанавливается в пределах 0,01 — 0,05 МПа.

Режимы ручной аргоно-дуговой сварки алюминия и его сплавов в среде аргона неплавящимся электродом приведены в табл. 1.

Режим ручной аргонодуговой сварки алюминия

и его сплавов неплавящимся электродом (нижнее положение шва)

Тип соединения	Форма подготовленных кромок	Толщина листа, мм	Сила сварочного тока, А	Диаметр,мм		Расход аргона, л/мин	Количество проходов
				вольфрамового электрода	присадочной проволоки
Стыковое	Без скоса кромок	2	70-80	2	2,0-2,5	5-6	2
		3	100-140	3	2,5-3,0	7-8
		4	160-190	4	3,0-4,0	7-8
	С прямолинейным скосом кромок	4	150-200	4	3,0-4,0	7-8	2
		6	240-280	5	3,0-4,0	8-9	2-3
		8	300-340	6	4,0-5,0	9-10	3-4
		10	340-380	6-7	4,0-5,0	10-12	5-6
Тавровое	Без скоса кромок	4	170-220	4	3,0-4,0	7-8	2
		6	250-280	5	4,0	8-10
	С прямолинейным скосом кромок	5	180-230	4	3,0-4,0	8-10	2-5
		10	340-380	6-7	4,0-5,0	10-12	4-6

Включение подачи аргона должно производиться за 3—5 с. до возбуждения дуги, а выключение — спустя 5—7 с после обрыва дуги, что обеспечивается электромагнитным клапаном аппаратуры управления.

При полуавтоматической и автоматической сварке неплавящимся электродом, в отличие от ручной сварки, горелка обычно располагается вертикально, а присадка специальным механизмом подается в плавильную зону так, чтобы конец проволоки опирался на край сварочной ванны. Питание дуги, как и при ручной сварке, осуществляется переменным током.

Для ручной и механизированной сварки алюминия и его сплавов неплавящимся электродом промышленностью выпускаются специализированные полуавтоматы УДГ-301 и УД Г-501.

Ручная и автоматическая сварка трехфазной дугой вольфрамовыми электродами находит применение для сварки алюминия и его сплавов. Большая проплавляющая способность этого метода сварки позволяет при соответствующем режиме выполнять без раздела кромок за один проход (на подкладке из меди или нержавеющей стали) изделия толщиной до 30 мм. При этом резко уменьшается склонность металла шва к пористости, так как сварка производится без введения присадочного металла, за счет которого и имеет место увеличение пористости металла шва.

При сварке металла большой толщины, когда проплавляющая способность дуги должна быть максимальной, необходимо, чтобы сила тока в изделии была больше, чем в электродах. И наоборот, когда требуется минимальная проплавляющая способность дуги, например при наплавочных работах, сила тока в изделии может быть установлена меньше силы тока в электродах. Кроме того, регулировать глубину и ширину проплавления основного металла также можно за счет расположения электродов относительно оси шва. Последовательное расположение электродов относительно оси шва вызывает увеличение глубины проплавления и уменьшения ширины шва, а поперечное расположение электродов относительно оси шва приводит к уменьшению глубины проплавления и увеличению ширины шва.

При выполнении трехфазной ручной или автоматической сварки вольфрамовыми электродами с присадочным металлом для уменьшения загрязнения металла шва рекомендуется применение присадочной проволоки допустимо большего диаметра: при ручной диаметром 3—6 мм, при автоматической диаметром 2—4 мм.

Источником питания трехфазной дуги чаще всего служат два стандартных однофазных трансформатора, соединенных открытым треугольником или трансформатор, специально изготовленный для трехфазной сварки.

Механизированная сварка алюминия и его сплавов в аргоне плавящимся электродом целесообразна для металла толщиной 4 мм и выше. При этом увеличивается производительность труда.

При сварке алюминия плавящимся электродом применяется постоянный ток обратной полярности, так как при прямой полярности дуга менее стабильна и не используется эффект катодного распыления, увеличивается разбрызгивание. Для питания дуги используются источники тока с жесткой внешней характеристикой. Возбуждение дуги производится замыканием под током сварочной проволоки на изделие.

Для механизированной сварки алюминия плавящимся электродом можно применить импульсно-дуговой полуавтомат типа ПДИ-303 в комплекте со сварочным выпрямителем ВДТИ-301 и ранцевый полуавтомат типа ПРМ-4.

Рабочее давление аргона такое же, как и при сварке неплавящимся электродом. Расстояние между нижним срезом наконечника горелки и изделием рекомендуется рекомендуется устанавливать в пределах 5—15 мм.

Технология сварки алюминия и его сплавов имеет много общего, однако имеются и некоторые особенности, присущие каждой группе сплавов. Так, деформируемые сплавы, неупрочняемые термической обработкой (АМц, АМг, АМг5, АМг6 и др.), упрочняются нагартовкой. Степень нагартовки для промышленных полуфабрикатов составляет до 40 % (так называемый полунагартованный сплав), что повышает предел прочности по сравнению с отожженным состоянием примерно на 20—25 % при одновременном снижении пластичности.

Сплавы типа АМц и АМг обладают хорошими сварочными свойствами, и, как ранее указывалось, все способы и режимы сварки чистого алюминия пригодны и для них. Однако при сварке полунагартованных сплавов прочность в зоне термического влияния снижается до показателей отожженного металла.

Кроме того, при сварке сплава АМц при малом содержании железа и кремния (менее 0,25 % каждого) возможно образование горячих трещин. В этом случае следует применять меры, предотвращающие их появление, как например, подогрев.

Ряд трудностей также возникает при сварке деформируемых сплавов, упрочняемых термической обработкой, типа дуралюмина, авиали.

Термическая обработка алюминиевых сплавов основана на изменении растворимости промежуточных соединений в алюминии.

Основным легирующим элементом в дуралюмине является медь. Она при комнатной температуре растворяется в количестве 0,5 %, а максимальная растворимость (при эвтектической температуре, равной 548 °С) составляет 5,7 %. Следовательно, при содержании меди в алюминии до 5,7 % сплав всегда можно перевести нагревом в однофазное состояние и зафиксировать его быстрым охлаждением. Но так как полученный твердый раствор содержит меди больше 0,5 %, и поэтому является пересыщенным, с течением времени из него начнет выделяться избыточное количество CuAl2 в виде мелкодисперсных включений. Этот процесс называется старением или дисперсионным твердением, так как он сопровождается значительным повышением твердости и прочности. Так, сплав алюминия с 4 % меди в отожженном состоянии имеет временное сопротивление 200 МПа/мм2, в свежезакаленном — 250 МПа/мм2, а после старения — до 400 МПа/мм2.

Установлено, что свойства дуралюмина после старения в значительной степени зависят от температуры закалки: чем выше (в определенных пределах) температура закалки, тем больше прочность после старения. Однако нагрев выше определенной температуры вызывает перегрев, т.е. рост зерна, окисление и оплавление границ зерен, что приводит к катастрофическому падению прочности и пластичности.

Для сварки дуралюмина приемлемы все способы электродуговой сварки, однако из рассмотрения свойств дуралюминов явствует, что равнопрочность металла шва, зоны термического влияния и участков сплава, подвергшихся тепловому воздействию сварки, не может быть достигнута. Особенно снижаются свойства на участке зоны термического влияния, который при сварке подвергался нагреву выше температуры 520 °С, т. е. где имел место перегрев, рост зерна, оплавление и окисление границ зерен. Кроме того, при сварке дуралюмина легко могут возникнуть трещины, что весьма затрудняет изготовление конструктивно жестких соединений. Практически можно считать, что при сварке дуралюмина прочность сварных соединений может быть получена не выше 50—60 % от прочности основного металла.

В состав дуралюмина кроме меди вводят небольшое количество магния и марганца с целью улучшения его свойств. Более того, дуралюмин не должен применяться в условиях возможного протекания коррозионных процессов из-за низкой коррозионной стойкости их сварных соединений.

Кроме дуралюмина, к этой же группе относятся сплав АВ (авиаль) с содержанием 0,45—0,90 % Mg и 0,5—1,2 % Si и сплавы типа АК, по составу близкие к дуралюминам, но применяемые в кованом и штампованном виде.

Часто возникает необходимость в сварке литейных алюминиевых сплавов. Типичным примером таких сплавов являются так называемые силумины — сплавы алюминия с 11—14 % Si (иногда применяются «бедные силумины», содержащие 5—6 % Si; они, как правило, легируются еще небольшими добавками меди, магния, марганца, как, например сплавы AЛ-5, АЛ-10).

Применительно к силуминам сварка используется главным образом как средство ремонта и исправления брака литья. В результате неравномерного нагрева и низкой пластичности возможно появление трещин. Поэтому перед сваркой необходим предварительный подогрев изделий до температуры около 250 °С.

Для предотвращения разрушения при нагреве от собственного веса часто устанавливают железные подкладки, нагреваемые вместе с деталью. Жесткие закрепления при этом недопустимы, так как способствуют трещинообразованию. Остывание деталей после сварки должно быть медленным.

Состав присадочного металла должен соответствовать основному металлу.

Nicholas1981 › Блог › О сварке аргоном алюминия для начинающих



Значит купил я себе вот такой аппарат, давно мечтал, откладывал в дальний ящик, ну когда нибуть…очень хочу. Тут звезды видно сошлись на небе и деньги были и аппарат подвернулся, еще и раздумывал стоит ли так опускать свой бюджет, но где-то внутренее я говорило «-Бери!»



Процитирую множество пользователей сварочных форумов.Типичный китаец.)))

Расскажу в своей заметке о сварке алюминия и советы для начинающего аргонщика от такого же как и вы, профессионалов полно на ютубе их всегда найдете легко)))

Первая проблема с которой я столкнулся (имея опыт в сварке) аппарат варит все, но не алюминий, или если варит то не так как у других.
Есть у меня такая книга «Сварка и резка металлов» Все в ней описано просто и понятно без всяких тайн.



Книга старая 1975г. но все виды сварки описаны, и мало что изменилось с тех времен, сейчас она не менее актуальна.
Я долго пытался разобраться и понять почему же я немогу сварить алюминий, пересмотрел кучу видео и прочитал много постов на форумах, а ничего не помогало. Все оказалось простосто. Плохой аргон или аргон не соответствующий заявленному.
Первый балон с аргоном я купил за 2 тр заправленный у бывшего сварщика, который провалялся в гараже ндцать лет. Когда вы варите алюминий плохим аргоном -первое что происходит это кромки не свариваются, не разрушается оксидная пленка и они не смыкаются, присадка скатывается в шарик покрытый оксидом и не сплавляется с основным металлом.
Второй баллон я купил в шарашкиной конторе, которая не завод, но оборудование по заправке имеет .углекислоты, кислорода и аргона и покупает его в цистернах, баках и разливает его в несамых лучших условиях с несамыми лучшими рабочими. И имеет документы на газы, в частности аргон 99,993.
Буру у них углекислоту и проблем не испытывал.
Но с аргоном все оказалось чуть лучше. Но сварка оказалась не айс, с переменным успехом .
Следующий баллон аргона был куплен уже не в шарашкиной конторе, просто потому что у них не было, а у поставщика с Краснодарского завода. Сомневаюсь что в промежутке между заменой аргона, я научился варить алюминий))) Но это просто земля и небо.



Вообщем вывод такой покупать аргон у проверенных поставщиков, потому как документы о 99,993 могут быть у любого а по факту с нарушением технологии заправляют…

Следующая проблема при сварке алюминия это проблема выбора тока!
Сначало вы в валиваете в деталь за сотню ампер и сварочная ванна еле еле появляется, а потом от этого тока деталь просто вся плывет. Алюминий коварный и теплоемкий . Лучше предварительно прогревать деталь до 200-300 градусов феном. И есть такое интересное правило если сварочная ванна не появляется спустя 2-4 секунды после зажигания дуги то тока мало. А вообще педалька рулит при сварке алюминия.

Дальше -выбор электродов
Для алюминия берите 2.4мм 3.2мм, ну просто потому, что все остальные быстро сгорают в виду коварности алюминия, с начало вы вваливаете за 100 ампер, а через несколько минут уже комфортно варите эту же деталь на 60-70 амперах. Тут 1.6 и меньше образуют огромный шарик на кончике электрода, и дуга будет плясать.

Подготовка металла перед сваркой. Алюминий просто необходимо готовить для сварки, удалить толстую накопившуюся оксидную пленку которая разобьется в процессе сварки и сварочный шов будет иметь вкрапления этой пленки это будет хорошо видно.
Оксидную пленку удаляем механически с остальными загрязнениями. Я удаляю борфрезами.
В случае тонкого металла, типа радиаторов и тп подходит травление . это химический способ разрушить оксидную пленку.
Вот выдержка из книги

Как и чем варить алюминий



Внушительный список достоинств сделал алюминий востребованным материалом во всех отраслях экономики, включая корабле- и самолетостроение. Но, как и любой другой металл, он имеет и недостатки. Один из них – технологические сложности при сваривании заготовок из алюминия и его сплавов. Качественно выполнить подобную работу могут только высококвалифицированные специалисты.

• Почему свариваемость алюминия низкая
• Способы сварки алюминия
• Что нужно для сварки алюминия
• Чем варить алюминий в домашних условиях
• Сварка вольфрамовыми электродами в инертной среде
• Задействуем полуавтомат
• Выполняем работы инвертором
• Технология сварки алюминия при помощи флюсов
• Заключение

Почему свариваемость алюминия низкая

Мягки серебристый металл сложно поддается сварке в силу объективных причин, которые вытекают из его свойств. А именно:

• На поверхности алюминия образуется окислительная пленка. И если температура плавления металла составляет всего лишь 660 градусов Цельсия, то защитной пленки – 2044 °C.
• В процессе работы очень сложно контролировать сварочную ванну из-за высокой текучести металла. Необходимо использовать специальные теплоотводящие подкладки.
• Расплавляясь, алюминий выделяет много водорода. В результате после остывания расплава внутри и на поверхности остается много микропустот.
• Алюминий характеризуется высокой степенью усадки. Из-за этого во время охлаждения не исключена деформация шва.
• Высокая теплопроводность вынуждает использовать ток, сила которая намного больше, чем при исполнении аналогичных работ с другими металлами. Сравнительно с обычной сталью разница составляет 100 процентов.



Необходимо подчеркнуть, что в домашних условиях любителям не приходится иметь дело с чистым алюминием. Сваривать приходится его сплавы. Это усложняет и без того непростой процесс, поскольку для каждого сплава (а чаще всего его марка неизвестна) нужно подобрать конкретный режим и дополнительные материалы. Унифицировать сварочный процесс в данной ситуации практически невозможно.

Способы сварки алюминия

На практике есть большое количество приемов и разных способов сварки алюминия и его сплавов. Они отличаются не только методами работы, но и оборудованием, дополнительными материалами. Наиболее часто применяется три способа сварки:

• с использованием вольфрамовых электродов и инертного газа;
• в инертной среде полуавтоматической сваркой;
• без газов с применением плавящихся электродов.

Третий способ представляет собой распространенную технологий сварки алюминиевых заготовок без аргона.



Важно! Сварочные работы со сплавами алюминия подразумевают необходимость разрушения оксидного слоя, образованного на поверхности в результате окисления металла. Для достижения результата используется переменный ток или постоянный с обратной полярностью.

Что нужно для сварки алюминия

Традиционно процесс начинается с подготовки соединяемых заготовок. Основная задача здесь очень проста – очистить поверхность от посторонних включений и грязи. Кромка алюминия очищается с помощью химических составов. Далее после полного высыхания поверхность обезжиривается бытовым растворителем. Пригодны любые обезжиривающие составы: уайт-спирит, ацетон, бензин с высоким октановым числом и т.д.

При работе с заготовками толщиной от 4 мм и больше предварительно нужно «разделать кромки». Способов выполнения данной работы несколько, включая наиболее распространенный – создание конусовидной формы. Завершающим этапом является удаление оксидной пленки при помощи напильника либо любого иного абразива, в том числе наждачной бумаги с крупным зерном.

Чем варить алюминий в домашних условиях

Соединение алюминиевых заготовок с использованием покрытых электродов обозначается аббревиатурой ММА. Режим Manual Metal Arc применяется при работе с металлическими заготовками толщиной от 4 мм и в случаях соединения конструкций с невысокими требованиями к качеству. Этот метод не относится к числу высокотехнологичных: во время выполнения работ внутри швов остаются поры, которые заметно снижают их прочность. Еще одни большой минус – очень сложно застывший шлак, который в конечном итоге приводит к усилению коррозии.



Особенности сварочных работ по алюминию электродами со специальным покрытием:

• используется только обратно полярный постоянный ток;
• величина силы тока определяется, выходя из соотношения 25-30 А на каждый миллиметр толщины заготовки;
• качественный шов может получиться только при условии, что кромка детали средней толщины нагрета до температуры 300 градусов Цельсия. Толстые детали разогреваются до 400 °C;
• в обязательном порядке необходимо медленное остывание. В противном случае шов будет хрупким;
• электрод нужно сжигать «за один присест». В случае разрыва электрической дуги на поверхности алюминия и электрода образуется слой из шлака, который препятствует протеканию тока. Повторно разжечь дугу будет затруднительно.

По завершению работы требуется хорошо очистить шов от шлака: в дальнейшем он становится причиной активной коррозии металла. Для этого достаточно иметь горячую воду и обыкновенную щетку по металлу.

Сварка вольфрамовыми электродами в инертной среде

Когда прочность и качество сварного шва поставлены во главу угла, то самое время прибегнуть к технологии сварки алюминия вольфрамовыми электродами с использованием инертного газа. Для защиты подойдет аргон или гелий. Электроды применяются диаметром от 1,6 до 5 мм. Дополнительно используется присадочная проволока толщиной 1,6-4 мм.

Сварка подключается к сети переменного тока, а технологические параметры подбираются в зависимости от оборудования. Другими словами, под определенные режимы сварки приобретаются электроды и проволока нужной толщины; определяется скорость подачи инертного газа, сила тока и прочие параметры.

• Важно, чтобы длина дуги не превышала 2,5 мм.
• Электрод по отношению к поверхности ставится под углом порядка 80 градусов.
• Между присадочной проволокой и электродом выдерживается прямой угол.
• Изначально по шву перемещается проволока и только следом проходит горелка с электродом.
• Ровность шва можно обеспечить при условии продольного перемещения электрода. Нежелательно двигать электродом в поперечном направлении.
• Чтобы ванна заполнялась равномерно проволоку в рабочую зону следует подавать возвратно-поступательным перемещением.
• Свариваемые элементы следует укладывать на железный стол. Черный метал будет отводить избыточное тепло.
• Подача инертного газа начинается за 4-5 сек до образования и прекращается через 6-7 секунд после прерывания сварочной дуги.

Задействуем полуавтомат

Применение для сварки алюминиевых сплавов полуавтоматического аппарата является идеальным решением. Устройство генерирует импульсы тока высокого напряжения, благодаря чему отлично разрушается пленка оксида металла. Но полуавтоматы с режимом сварки алюминия стоят очень дорого. Поэтому в бытовых условиях умельцы приспособились обходиться обычными полуавтоматами без такого функционала. Метод идентичен технологии сваривания черных металлов, но вместо обычной присадочной проволоки используется алюминиевая.



Еще несколько особенностей:

• В силу того, что алюминиевая проволока расплавляется с большей скоростью по сравнению со стальной, соответственно, подавать ее надо в несколько раз быстрей.
• Коэффициент расширения алюминия больше, чем стали. Чтобы выровнять ситуацию, необходимо приобрести специальный наконечник с обозначением «Al».
• Мягкая проволока может стать причиной образования скрутки или петли, что приведет к прерывания сварочных работ. Желательно предусмотреть специальный механизм подачи. Его несложно смастерить самостоятельно из трех-четырех направляющих роликов.

Выполняем работы инвертором

Для сваривания алюминиевых заготовок нередко используется инвертор. Очень важно правильно подобрать силу тока и электрод. Лучше всего подходят продукты марки ОЗАНА, ОЗА или ОЗР. Выбор силы тока выполняется с учетом высоких плавильных свойств материала. В остальном все идентично процессу сваривания черных металлов.

Важно! Вначале электроды желательно прокалить в печи, специально предназначенной для их термической обработки.

Технология сварки алюминия при помощи флюсов

На рынке флюсы представлены в большом ассортименте, что позволяет выбрать наиболее подходящий вариант для сваривания конкретного вида алюминиевого сплава. Флюсы с этой целью применяются достаточно давно и призваны разрушить защитную оксидную оболочку. Под воздействием высокой температуры флюс растворяется и вступает в реакцию с оксидом алюминия, разрушая его. В этот же момент заготовки соединяются между собой.



Можно приобрести флюсы, которые предназначены отдельно для дуговой или газовой сварки. Помимо этого, для работы с дуговой сваркой можно использовать графитовые или угольные электроды.

Заключение

Из материала статьи несложно сделать основные выводы. Прежде всего то, что для сваривания алюминия есть множество вариантов, которые отличаются оборудованием и способом. Но в любом случае важна тщательная предварительная подготовка, правильный выбор материалов и настройка аппарата.

голоса
Рейтинг статьи
