Как выкрутить сломанный метчик из алюминия?

Если сломался метчик, что делать

Ничего не поделать, иногда такой казус случается даже с опытными мастерами. Торопиться в этой ситуации крайне нежелательно, можно легко, одним неверным движени­ем, загубить дорогостоящую деталь.

Позвольте привести несколько опробованных советов, связанных с удалением обломков метчика.

Итак, совет первый — стучать по лопнувшему инст­рументу молотком через жесткую проставку в надежде, что хрупкий метчик осыпется мелкими кусочками, совер­шенно бесполезно и даже очень вредно. Так как метчик относительно материала детали имеет несравненно боль­шую твердость, выбивать его бородком — дело неблаго­дарное. Непременно испортите еще не «родившуюся» резь­бу, да и отверстию достанется так, что придется пересверливать на следующий диаметр резьбы.

Совет второй— не слушайте тех «советников», кото­рые предлагают высверлить «негодника» подходящим (ал­мазным, к примеру, если, конечно, удастся его приобрес­ти) сверлом. Даже если вам удастся выровнять выступа­ющую часть обломка до идеальной плоскости — высверлить все равно не получится, сверло неизбежно уйдет в более мягкое тело детали (по причине некоторого изгиба и от­клонения сверла от вертикали при сверлении и пр.). Здесь научный подход нужен: если деталь, к примеру, из алю­миниевого сплава, проще всего вытравить сломанный ин­струмент разбавленной азотной кислотой (примерно 20% – ной). На алюминий она практически не действует, а стальной метчик минут через 15 «ослабнет» так, что его без труда можно извлечь. Этот способ также очень эффек­тивен при удалении обломков метчика или сверла из глу­хого отверстия.

Предупреждение! В целях безопасности любую кис­лоту разбавляйте, наливая ее тонкой струйкой в воду, но никак не наоборот. Это предотвратит чрезмерный на­грев посуды и исключит выбросы капель концентриро­ванной кислоты во время химической реакции.

Что касается стальных деталей, этот способ применим и для них. В этом случае следует позаботиться о сохран­ности материала детали вокруг проблемного отверстия, сделав буртик из подходящего нейтрального к кислоте материала, например, воска или парафина.

Не забывайте следить за химическим процессом более пристально, так как эрозии подвергается и внутренняя часть отверстия. Поэтому травить необходимо только до заметного ослабления «посадки» инструмента. Если этот момент вы не пропустили, как правило, диаметр резьбы после устранения причин поломки (обычно достаточно немного откалибровать отверстие до прежнего диаметра тем же сверлом) удается оставить прежним.

Для предотвращения дальнейшей коррозии деталь не­обходимо промыть в мыльном растворе, высушить и по­крыть каким-либо защитным материалом, если это не внутренняя часть механизмов.

СОВЕТ ВТОРОЙ

Может кому из самодельщиков пригодиться.

Нарезал сегодня резьбу М4 на одной железяке, и попал в . Метчик обломился и, как водиться остался в отверстии. Отверстие глухое, глубина 7 мм, сталь 45. Помыкался и так и этак, не идет, застрял намертво.

Отжигать не желательно, азотная кислота вещь неплохая, но в данном случае то же не подходит. Расстроился вконец и уже почти смирился с тем, что железка пойдет на выброс, а это сразу две детали: эксцентрик и корпус боевого клапана к Evanix Hunting Master, решил попробовать такой рецепт: кислота лимонная 2 чайных ложки, вода из под крана-стакан. Все это ставиться на плиту и кипятится, естественно вместе с железкой.

Из остатков сломанного метчика и трех швейных иголок из жениной коробочки, сварганил подобие торцевого ключика (иголки вставил в канавки метчика, с выпуском 8:9мм, и банально примотал их обычными нитками.

Примерно через час кипячения обломок легко выкрутился. В отличии от азотной кислоты, состав работает очень мягко, резьба в отверстии не претерпела сколь либо заметных изменений, винтик вворачивается плотно.

СОВЕТ ТРЕТИЙ

Химические способы удаления сломанного метчика из отверстия обладают известными недостатками – трудная предсказуемость результата, невозможность извлечений метчика без погружения в раствор, что затруднительно при сравнительно небольших габаритах деталей.

В этом случае на помощь приходит проверенный советский способ – выжигание метчика электроэрозионным способом. Этот процесс предполагает удаление частичек металла метчика под действием высокочастотного электрического тока. Раньше таким способом могли пользоваться только крупные заводы, имеющие в своём арсенале электроэрозионные копировально-прошивные станки. Сегодня существует портативное исполнение таких станков, представляющее из себя генератор и установку, похожую на сверлильную с закрепляемым в ней латунным или медным электродом. Один из таких станков – портативный электроэрозионный станок ПАНЧЕР.

Подобрав нужный диаметр электрода можно без труда выжечь сердцевину метчика, даже самого маленького диаметра, а затем удалить лепестки. Резьба при этом остаётся неповреждённой. Станок ПАНЧЕР так же подходит для нанесения пазов под отвёртку или шестигранник для выворачивания срезанных болтов.

Сломался метчик. Как его выбить?

Случился у меня косяк, сам не представляю как.
Резал я резьбу под М4 и в какой-то момент метчик встал. А я, вместо того чтобы отложить и подумать полил еще масла и пошел резать дальше.
Вобщем, теперь у меня есть отверстие глубиной 5мм, полностью забитое сломавшимся куском метчика. Причем сломался он, собака такая, практически вровень с поверхностью, ухватиться не за что.

Какие могут быть практические советы по удалению этого куска? Высверлить не получится, и дремеля у меня нет.

без дремеля или сверление по сути никак.
либо сверлить либо пробовать шлиц нарезать под отвертку. если шлиц получится сделать, то греть, заливать ВДхой и выкручивать потихоньку.
хотя смотря что за деталь, мож нагрев не показан.

1. Вытравить кислотой
2. Сам не пробовал:
кислота лимонная 2 чайных ложки, вода из под крана-стакан. Все это ставиться на плиту и кипятится, естественно вместе с железкой. Из остатков сломанного метчика и трех швейных иголок из жениной коробочки, сварганил подобие торцевого ключика (иголки вставил в канавки метчика, с выпуском 8:9мм, и банально примотал их обычными нитками. Примерно через час кипячения обломок легко выкрутился. В отличии от азотной кислоты, состав работает очень мягко, резьба в отверстии не претерпела сколь либо заметных изменений, винтик вворачивается плотно.

Недавно болт, сломавшийся заподлицо, выкрутил при помощи ударной отвертки, не знаю, получится ли в Вашем случае, у меня и диаметр был больше, да и болт далеко не метчик по свойствам.
Когда у меня метчик или сверло ломается в отверстии, я чаще всего просто сверлю новое отверстие рядом, это я на правах копетана очевидности замечу.

такие сломанные метчики очень легко удаляют на предприятиях по металло обработке.На спецстанке он-метчик выжигается за несколько минут причем резьба которую успели нарезать остается целой.

Oleg26041963
такие сломанные метчики очень легко удаляют на предприятиях по металло обработке.

Териториально нахожусь г.Киров.Если устроит могу узнать. А обычно если деталь не большая ищется человек работающий на таком предприятии и цена вопроса не велика .

Могу дремель дать напрокат за сок 😛 Расходники ваши.

——————
Я всегда готов учиться, но мне не всегда нравится, когда меня учат

Да чего там деталь. Хотел сделать из поршня МР-512 поршень для ИЖ-38 для кожаной манжеты. Хотел сперва купить оригинал, но продаваны хотели стоимость за полвинтовки. Решил вырезать из имеющегося от 512-й, но, как говорят в Голливуде что-то пошло не так.

narkad
Могу дремель дать напрокат за сок

можно сваркой приварить кусок чего ни будь и выкрутить

Не знаю что хотите в дремель зарядить но метчики делают из метала который очень тяжело берется режущим инструментом так что наплачешся и с дремелем и вообще. Как вариант ткнуть электродом на приклейку. Может пойдет. Хотя вариантов мало.
Еще как вариант раскручивать в дрели резко тормозить. хотя.

Еще как вариант раскручивать в дрели резко тормозить

Oleg26041963
Териториально нахожусь г.Киров.

Oleg26041963
А обычно если деталь не большая ищется человек работающий на таком предприятии и цена вопроса не велика .

VPetrov
Сок должен быть обязательно магазинным, или можно придти с домашним?

Я не привередлив, какой дадите 😛 Можно и без сока, лишь бы Ваше дело получилось! 😛

Читать еще:  Как очистить алюминий от окисления?

——————
Я всегда готов учиться, но мне не всегда нравится, когда меня учат

Накернить по центру чем ни будь твердосплавным. Отжечь дешевыми сверлами чуть меньшего диаметра, пока не начнет потихоньку сверлиться. Потом левым сверлом высверливать (дрель ес-но на реверс). На счет метчика не знаю, а вот шпильки так выкручивают, и сам так делал (из маховика сцепления обломок болта каленого вытащил).

Только в данном случае дешевле новый поршень купить, чем искать недешевое левое сверло такого диаметра.

Serrrgey
Накернить по центру чем ни будь твердосплавным. Отжечь дешевыми сверлами чуть меньшего диаметра, пока не начнет потихоньку сверлиться. Потом левым сверлом высверливать (дрель ес-но на реверс). На счет метчика не знаю, а вот шпильки так выкручивают, и сам так делал (из маховика сцепления обломок болта каленого вытащил).

Только в данном случае дешевле новый поршень купить, чем искать недешевое левое сверло такого диаметра.

Интересно чем твердосплавным можно накернить твердосплавный метчик?

Накернить по центру чем ни будь твердосплавным.

шутите ? чем можно накернить метчик ?

там либо быстрорез либо вообще корбидвольфрамовый сплав. запаришься ковырять. можно рискнуть отпустить но скорее всего после 1500 градусов сам поршень превратится в гамно.

Василий, давай я тебе поршень под кожаную манжету выдам?
Заодно и прицел от 38 ижа я тебе как-то давно обещал, если до сих пор нужен — тож забирай.
Хотя наверное правильней будет на кокаколу махнуть =)

Прикольная идея ключ из трех иголок =) Только если метчик так засел, что сломался — надо наверное чем-то протравить сначала. Ну или минимум погреть с Вдшкой.
Типа вариант лайтс- погрел с Вдшкой несколько раз и выкручивай, пока горячее.

наиболее реальный вариант — как предложил участник ВВБ по варианту 2, можно без кислоты и кипячения, с раскачкой тудой-сюдой. под ломаные метчики диаметрами М8-М14 делал экстракторы на токарном и фрезерном станках

шутите ? чем можно накернить метчик ?

Другим метчиком, например, у них кончик очень острый. Только из старых советских запасов, не китай.

О как бывает.
Сегодня вечером ставил пережодник с ластохвоста на вивер на комбинашку ИЖ-94. Вивер стальной от Бельчонка. Три отверстия глубиной 6 мм. диаметром под резьбу М4. Метчик, естественно, со сточенным конусом, чтобы дорезать резьбу до конца. На третьем отверстии метчик ломаем заподлицо. Можно было бы успокоиться, ибо и на двух болтах все нормально бы было. Но дремель и алмазные шарошки были под рукой.
Должно сказать, что удаление 5 мм. метчика заняло минут 20. Ни одна из набора дрянных китайских алмазных шарошек не была сожжена. Резьба только частично повредилась. Потом прошел ее еще разок, и все ОК. Работал на самой малой скорости, без избыточного давления. Стружку удалял из отверстия намагниченным острием отвертки. Практически, просверлил метчик насквозь, мелкие его кусочки вылетели в самом конце.
Поэтому, рекомендую аккуратно попробовать.

Метчик — шибко углеродистый.
Газовй резак, нагреваем, даем кислород, метчик выгорает.
Сам не делал, но видел как делали.

самое простое- высверлить остатки метчика твердосплавным сверлом. но делать это всё же желательно на токарном станке.

самое простое- высверлить остатки метчика твердосплавным сверлом.

Есть у меня несколько свёрел Artu, возможно, они и смогли бы помочь, если бы диаметр метчика был бы с десяток миллиметров. но тут речь о диаметре резьбы 4 мм. Представляете, как будет выглядеть дыра после подобной операции с сомнительной надеждой на успех?
Приемлемый рецепт я привел выше. Смысл использования маленьких алмазных шарошек в том, что можно аккуратно выбрать именно сердцевину метчика, не убив при этом нарезанную резьбу. Забивание гвоздей микроскопом — не наш метод 😊

Метчик можно вывернуть специальным левым сверлом.
Можно переточить на левую сторону сверло с твердосплавным наконечником. Они бывают от 2,5 мм.

Когда я сломал метчик на м4 в стали, капнул 2 капли азотной к-ты на него, через 5 минут выкрутился от руки.

Нагрей паяльником.
не за что

Из обломка метчика болгаркой выточить трёхзубую выкрутку. Действовать как ударной отвёрткой.

У меня как то водила заломал болт крепления масляного насоса на КАМАЗе. Вот веселуха была.
Сам залезал под КАМАЗ и высверливал.

У меня ситуация была хуже. Глухое отверстие под М6 в детали 10мм.

В итоге дремель и алмазы вам в помощь.
Я часа за четыре справился. Двигатель тудой сюдой дёргать, всяко больше времени 😊
Говорят быстро справился 😊

Пост ?3,и у Вас всё получится.Руками.Впредь -резьбу старайтесь нарезать с оливиновой кислотой.

с олеиновой. но есть и другие СОЖ, в зависимости от обрабатываемого материала. один фиг, ежели резьбонарезной струмент изношен либо изначально говенный, то чем ни мажь — риск заломать возрастает многократно

Да при таких технологиях впору космический корабль строить, а не высверливать обломки метчика из дешевого поршня для пневмы! 😀

Счас в учебе, закончу начну реализовывать советы.

Псевдодремель купите за целую тыщщщу рублей и набор китайчеговых карбидных шарошек за 150, и будет счастьице на долгие времена.
Плохого не посоветую, сам, невзирая ни на что, экономный. 😊

Как выкрутить сломанный метчик?

  1. Как вытащить с помощью реактива?
  2. Высверливание
  3. Другие способы

Необходимость узнать, как выкрутить сломанный метчик, возникает у многих мастеров, занимающихся слесарной работой, сборкой механизмов, их ремонтом. Способов решения проблемы может быть несколько. Можно вытащить обломанный метчик из глухого отверстия сверлом, достать его реактивом или применить другие хитрости.

Как вытащить с помощью реактива?

Чаще всего при работе с метчиком в отверстии остается его кончик, сложный для удаления обычным способом. Такие элементы принято делать из инструментальной стали — закаленного материала, одновременно приобретающего хрупкость, усложняющую их рассверливание.

Решая достать обломанный метчик из резьбы, в которой он застрял, сначала стоит попытаться извлечь его при помощи химических реактивов, методом травления.

Пошагово этот процесс будет выглядеть так.

  1. Приготовление раствора. Он создается из 10 г лимонной кислоты и 200 мл воды. Смешивать ингредиенты нужно в нержавеющей емкости, по размеру подходящей для размещения детали с застрявшим метчиком.
  2. Травление. Заготовка с обломком погружается в раствор лимонной кислоты. Емкость помещается на плиту, под крышку, жидкость доводится до кипения — рост температуры среды станет катализатором химического процесса. Затем огонь уменьшается до минимальных значений, процедура занимает 4-5 часов, периодически уровень жидкости пополняется. Признаком начала реакции станет появление мелких пузырьков там, где застрял инструмент.
  3. Извлечение. По мере протекания химических процессов металл будет растворяться, уменьшаясь в объемах. Через 4 часа застрявший инструмент можно достать вместе с заготовкой, остудить, а потом извлечь механическим способом, ударив молотком с обратной стороны по детали.

Весь процесс, от начала приготовления раствора до решения проблемы, занимает около 5 часов. В алюминиевых деталях травление производится азотной кислотой, высверливая отверстие для ее залива внутрь. Катализатором будут выступать кусочки мелко нарезанной стальной проволоки. Отработанная кислота периодически удаляется пипеткой. Весь процесс занимает 5-6 часов.

Высверливание

Извлечь обломившийся внутри детали метчик из стали можно при помощи сверла. Удалить его таким способом получится, если хрупкий сплав выдержит нагрузку. Для работы понадобится винтовое твердосплавное сверло и инструмент, поддерживающий скорость вращения 1500-3000 об/мин.

Охлаждать рабочую плоскость необязательно.

Порядок действий при работе будет таким.

  1. Подготовка. Шпилькой с твердосплавным наконечником округлой формы нужно растереть область сердечника в метчике. Она будет выглядеть как уступ в виде полукруга. Если площадку не подготовить заранее, сверло легко может соскочить.
  2. Закрепление заготовки на станке или в тисках на жесткой подставке. Важно, чтобы стружку и другие отходы было легко убирать в процессе работы.
  3. Сверление. Надежно зафиксированная деталь не будет смещаться. Нужно установить наконечник сверла точно в область сердечника, запустить вращение.
  4. Очистка отверстия. Остатки метчика из детали можно вынуть любым острым инструментом.
Читать еще:  Чем можно соединить алюминиевый провод с медным?

По завершении работы останется только продуть резьбовые отверстия от оставшихся соринок. При высверливании важно учитывать тип стали. Быстрорежущий металл рекомендуется поместить в нагретую муфельную печь, а затем дать ей остыть вместе с источником тепла. Углеродистую сталь придется сначала раскалить, а затем медленно охладить.

Другие способы

Выкрутить сломанный метчик из глухого отверстия обычно намного сложнее, чем из сквозного, но есть способы решения и этой проблемы. Среди популярных методов, помогающих вывернуть крепко засевший хвостовик инструмента, можно выделить следующие.

  1. Приваривание. К обломку метчика нужно прикрепить новый хвостовик с квадратным наконечником. Когда место соединения остынет, можно будет вывернуть застрявший элемент обычным гаечным ключом с головкой подходящего типа и диаметра. Если инструмент сломался заподлицо с деталью, к нему можно прости приварить рукоятку.
  2. Выкручивание. Оно будет успешным, если использовать комбинацию специальной оправки с 4 выступами на концах или зенкера и воротка. Первый инструмент закрепляется на метчике, стыкуясь с его канавками. Затем устанавливается вороток, при помощи которого осуществляется вращение.
  3. Вытаскивание. Оно производится посредством жесткой проволоки, совпадающей по диаметру с канавками метчика. Достаточно будет продеть сдвоенные концы импровизированного инструмента в эти отверстия, а затем приложить немного физических усилий.
  4. Вывертывание. Если обломок торчит над деталью, его можно прихватить губками тисков или плоскогубцев, а затем выкрутить.
  5. Разбивание. Осколок небольшого размера можно извлечь, просто разбив его пробойником или кернером из закаленной стали. Отбиваемые кусочки останется только удалить.

Тяжело идущее вращение метчика можно облегчить, добавив в его канавки немного керосина. Это позволит легко извлечь застрявший элемент.

Как извлечь сломанный метчик из глухого отверстия

Причины поломки метчиков

Существуют две основные причины поломки метчиков.

Нарезание резьбы в отверстии слишком низкого диаметра. Чтобы избежать поломки, нужно тщательно все измерить и правильно подобрать инструмент.

Защемление стружки при вывертывании метчика. Чтобы избежать поломки, необходимо периодически выводить инструмент из отверстия для удаления стружки.

Как вытащить с помощью реактива?

Чаще всего при работе с метчиком в отверстии остается его кончик, сложный для удаления обычным способом. Такие элементы принято делать из инструментальной стали — закаленного материала, одновременно приобретающего хрупкость, усложняющую их рассверливание.

Решая достать обломанный метчик из резьбы, в которой он застрял, сначала стоит попытаться извлечь его при помощи химических реактивов, методом травления.

Пошагово этот процесс будет выглядеть так.

  1. Приготовление раствора. Он создается из 10 г лимонной кислоты и 200 мл воды. Смешивать ингредиенты нужно в нержавеющей емкости, по размеру подходящей для размещения детали с застрявшим метчиком.
  2. Травление. Заготовка с обломком погружается в раствор лимонной кислоты. Емкость помещается на плиту, под крышку, жидкость доводится до кипения — рост температуры среды станет катализатором химического процесса. Затем огонь уменьшается до минимальных значений, процедура занимает 4-5 часов, периодически уровень жидкости пополняется. Признаком начала реакции станет появление мелких пузырьков там, где застрял инструмент.
  3. Извлечение. По мере протекания химических процессов металл будет растворяться, уменьшаясь в объемах. Через 4 часа застрявший инструмент можно достать вместе с заготовкой, остудить, а потом извлечь механическим способом, ударив молотком с обратной стороны по детали.

Весь процесс, от начала приготовления раствора до решения проблемы, занимает около 5 часов. В алюминиевых деталях травление производится азотной кислотой, высверливая отверстие для ее залива внутрь. Катализатором будут выступать кусочки мелко нарезанной стальной проволоки. Отработанная кислота периодически удаляется пипеткой. Весь процесс занимает 5-6 часов.

Как выкрутить сломанный метчик из отверстия (самые простые способы)

Расскажем, какие существуют простые способы выкрутить сломанный метчик из отверстия. Если часть инструмента торчит снаружи, это вообще не проблема. В этом случае, чтобы достать метчик, достаточно зажать выступающую часть плоскогубцами и выкрутить сломанный инструмент.

Если же он полностью находится внутри отверстия, можно воспользоваться несколькими способами выкручивания.

Достаем сломанный кончик метчика

Инструментальная сталь устойчива к механике, но не к химии

Инструментальная сталь – весьма прочный инструмент. Это свойство придаётся инструмента с помощью закаливания, однако из-за этого он становится хрупким, — всегда приходится чем-то жертвовать. По этой причине высверлить его никак не получится – нужен другой метод.

Метчик застрял внутри изделия

Данный способ подойдёт для всех тех, у кого случилась похожая история, – когда нарезалась резьба в ответственных небольших изделиях. Будем использовать технологию травления.

Шаг №1 – подготовка реактива

Травить инструментальную сталь будем лимонной кислотой. В ёмкость из нержавейки, подходящей под размер заготовки, высыпаем 2 столовых ложки лимонной кислоты и добавляем стакан (200мл) водопроводной воды.

Шаг №2 – процесс травления

Помещаем в кастрюлю заготовку

В ёмкость с реактивом помещаем заготовку с застрявшим метчиком.

Довели до кипения и уменьшили огонь

Ставим на огонь. Температура будет выступать в роли катализатора, т.е. ускоряющим фактором для протекания химической реакции. Воду доводим до кипения и максимально уменьшаем огонь, который нужен лишь для поддержания температуры. Кипятить заготовку на всём протяжении травления не нужно, поскольку на результат и время это никак не отразится, а только будет быстрее выкипать вода.

Через некоторое время можно будет заметить протекание химической реакции, — активное образование мелких пузырьков в области нахождения углеродистой стали.

Визуализация химического процесса

Процесс травления занимает достаточно много времени: около 4-5 часов. Поэтому периодически нужно проверять наличие воды в кастрюле. При необходимости доливаем воду, а также добавляем незначительное количество лимонной кислоты.

Для уменьшения испарения воды рекомендуется кастрюлю закрывать крышкой.

Шаг №3 – удаление метчика

Металл разъедает кислотой

Уже через 3-4 часа можно будет визуально заметить разрушение метчика.

Метчик из заготовки успешно удалён

Полного растворения металла в кислоте ждать не нужды. Можно и нужно попытаться удалить его механическим способом – ударить с противоположной стороны заготовки.

Понадобится для травления

  • Пачка лимонной кислоты в порошке 100 гр.
  • Вода из под крана 150-200 мл.
  • Посуда для травления. Я буду использовать из нержавеющей стали, но вполне подойдет обычная эмалированная кастрюля.

В чашку насыпаем 2-3 чайные ложки лимонной кислоты и заливаем водой.

Высверливание

Высверлить сломанный метчик можно при помощи твердосплавного винтового сверла. Рекомендуемая скорость 1500–3000 об./мин. Охлаждающую жидкость можно не использовать. При высверливании соблюдайте осторожность.

  1. Возьмите шпильку с твердосплавным шаровидным наконечником и разотрите полукруглый уступ сердечника сломанного метчика. Это нужно для того, чтобы сверло не сместилось. В противном случае сверло отклонится в сторону и повредит деталь.
  2. Высверлите стержень сломанного метчика. Желательно это делать на станке. При его отсутствии надежно зажмите деталь в тисках и используйте жесткую подставку. В процессе регулярно удаляйте стружку и обломки инструмента.
  3. Удалите оставшиеся части метчика при помощи тонкого шпателя или иного острого инструмента. Продуйте резьбовые отверстия.

Фотография №1: высверливание сломанного метчика

После этого повторите нарезание резьбы.

Выжигание электроэрозионным способом

Для этого используют портативные и стационарные электроэрозионные копировально-прошивные станки. Технология предполагает выжигание стержня сломанного метчика подходящим по диаметру электродом и последующее удаление лепестков. Резьба при этом не повреждается.

Фотография №2: портативный электроэрозионный копировально-прошивной станок «Панчер 800»

Другие способы

Выкрутить сломанный метчик из глухого отверстия обычно намного сложнее, чем из сквозного, но есть способы решения и этой проблемы. Среди популярных методов, помогающих вывернуть крепко засевший хвостовик инструмента, можно выделить следующие.

  1. Приваривание. К обломку метчика нужно прикрепить новый хвостовик с квадратным наконечником. Когда место соединения остынет, можно будет вывернуть застрявший элемент обычным гаечным ключом с головкой подходящего типа и диаметра. Если инструмент сломался заподлицо с деталью, к нему можно прости приварить рукоятку.
  2. Выкручивание. Оно будет успешным, если использовать комбинацию специальной оправки с 4 выступами на концах или зенкера и воротка. Первый инструмент закрепляется на метчике, стыкуясь с его канавками. Затем устанавливается вороток, при помощи которого осуществляется вращение.
  3. Вытаскивание. Оно производится посредством жесткой проволоки, совпадающей по диаметру с канавками метчика. Достаточно будет продеть сдвоенные концы импровизированного инструмента в эти отверстия, а затем приложить немного физических усилий.
  4. Вывертывание. Если обломок торчит над деталью, его можно прихватить губками тисков или плоскогубцев, а затем выкрутить.
  5. Разбивание. Осколок небольшого размера можно извлечь, просто разбив его пробойником или кернером из закаленной стали. Отбиваемые кусочки останется только удалить.

Тяжело идущее вращение метчика можно облегчить, добавив в его канавки немного керосина. Это позволит легко извлечь застрявший элемент.

Заключение

Мне понадобилось на весь процесс ровно 5 часов

Читать еще:  Очистка алюминия от окислов в домашних условиях

На рисунке можно сравнить травленый кончик инструмента с новым его аналогом. Также на нем указано общее время в минутах, которое понадобилось удалить ненужный элемент из заготовки.

Как выкрутить сломанный метчик из алюминия?

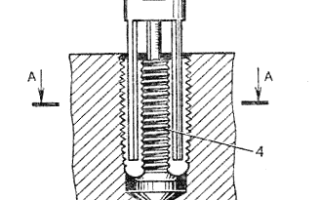

§ 64. Способы удаления поломанных метчиков

При поломке метчик удаляют из отверстия следующими способами:

если из отверстия торчит обломок метчика, выступающую часть захватывают плоскогубцами или ручными тисочками и вывертывают обломок из отверстия; при отсутствии выступающей части в канавки метчика продевают

концы согнутой вдвое проволоки и вывертывают метчик при ее помощи; если небольшой обломок метчика не удается вывернуть при помощи проволоки, метчик разламывают на мелкие куски закаленным пробойником, напоминающим кернер, и куски извлекают из отверстия;

когда сломан метчик из быстрорежущей стали, деталь с обломком метчика нагревают в муфельной или нефтяной печи и дают ей остыть вместе с печью. При данном способе нагревают деталь в конце смены, т. е. перед

выключением печи до следующего дня. Отожженный этим способом метчик высверливают;

если сломан метчик из углеродистой стали, поступают следующим образом: деталь вместе с застрявшим обломком нагревают докрасна, затем медленно охлаждают ее и после окончательного охлаждения высверливают застрявшую часть метчика;

если деталь очень большая и ее нагрев связан с большими трудностями, применяют следующие способы: первый — при помощи специальной оправки, имеющей на торце три выступа (рожки) 2, которыми она входит в канавки метчика. Перед удалением осколка метчика 7 (рис. 277, а) из детали в отверстие заливают керосин, чтобы облегчить удаление, после чего вставляют оправку и, осторожно раскачивая вращением воротка, вывертывают осколок. Для извлечения метчиков разных диаметров имеют набор вилок (рожков) 2: второй — при помощи специального зенкера (рис. 277, 6); третий — путем наплавки (наращивания) электродом хвостовика на обломок метчика (рис. 278), поломанного в детали из силумина. После охлаждения метчик свободно вывертывается из отверстия; четвертый — при помощи ключа, надеваемого на квадратный конец специальной оправки, приваренной к поломанному метчику (рис. 279), путем травления (из алюминиевых деталей). В теле метчика высверливают отверстие, стараясь не повредить резьбу детали. Травят раствором азотной кислоты, который, хорошо растворяя сталь (материал метчика), незначительно действует на алюминиевый сплав (материал детали). В качестве катализатора применяют кусочки железной (вязальной) проволоки, которые опускают в раствор кислоты, налитой в отверстие метчика. Через каждые 5 — 10 мин использованную кислоту удаляют из отверстия метчика пипеткой, и отверстие вновь наполняют свежей кислотой. Процесс продолжают несколько часов, до тех пор, пока металл метчика не будет окончательно разрушен. После этого остатки кислоты удаляют, а отверстие промывают.


Рис. 277. Удаление поломанного метчика при помощи оправки с рожками (а) и зенкером (б)


Рис. 278. Удаление поломанного метчика при помощи приваренной планки к остатку метчика


Рис. 279. Удаление поломанного метчика ключом:

Травление проводят также соляной кислотой с подогревом детали.

Безопасность труда. При нарезании резьбы метчиком на станке следует руководство- врться правилами безопасности труда при работе на сверлильных станках. При нарезании резьбы метчиками и плашками вручную в деталях с сильно выступающими острыми частями следят за тем, чтобы при повороте воротка не поранить руки. При использовании элекгро- и пневмоинструментов соблюдают соответствующие этим инструментам правила техники безопасности.

Как вытащить сломанный метчик

Как вытащить сломанный метчик

С необходимостью вытащить сломанный метчик из сквозных или глухих отверстий иногда сталкиваются даже опытные мастера. В этой статье мы опишем способы решения данной проблемы.

Для начала расскажем о причинах поломки метчиков.

Причины поломки метчиков

Существуют две основные причины поломки метчиков.

Нарезание резьбы в отверстии слишком низкого диаметра. Чтобы избежать поломки, нужно тщательно все измерить и правильно подобрать инструмент.

Защемление стружки при вывертывании метчика. Чтобы избежать поломки, необходимо периодически выводить инструмент из отверстия для удаления стружки.

Как выкрутить сломанный метчик из отверстия (самые простые способы)

Расскажем, какие существуют простые способы выкрутить сломанный метчик из отверстия. Если часть инструмента торчит снаружи, это вообще не проблема. В этом случае, чтобы достать метчик, достаточно зажать выступающую часть плоскогубцами и выкрутить сломанный инструмент.

Если же он полностью находится внутри отверстия, можно воспользоваться несколькими способами выкручивания.

Использование жесткой проволоки нужного диаметра. Просуньте ее сдвоенные концы в канавки метчика и приступайте к выкручиванию.

Приваривание рукоятки. Этот способ подойдет, если плоскости детали и обломанной части инструмента полностью или практически совпадают. Приварите к застрявшему метчику металлическую рукоятку. После охлаждения выкрутите сломанный инструмент.

Изображение №1: удаление поломанного метчика при помощи приваренного хвостовика

Использование специальных оправок. Они имеют на концах по 4 выступа. Вставьте оправку так, чтобы они попали в канавки метчика. Аккуратно выкрутите инструмент при помощи воротка. По такой же схеме можно использовать специальные зенкеры.

Изображение №2: удаление поломанного метчика при помощи оправки и зенкера

Приваривание к метчику хвостовика с квадратным наконечником. Этот способ используют, если часть инструмента торчит снаружи, но он застрял очень сильно. После приваривания хвостовика и остывания места соединения выкрутите метчик при помощи гаечного глюча.

Изображение №3: удаление поломанного метчика при помощи гаечного ключа

Как еще можно вытащить сломанный метчик из сквозного или глухого отверстия

Расскажем, как еще можно вытащить сломанный метчик из глухих или сквозных отверстий.

Высверливание

Высверлить сломанный метчик можно при помощи твердосплавного винтового сверла. Рекомендуемая скорость 1500–3000 об./мин. Охлаждающую жидкость можно не использовать. При высверливании соблюдайте осторожность.

Возьмите шпильку с твердосплавным шаровидным наконечником и разотрите полукруглый уступ сердечника сломанного метчика. Это нужно для того, чтобы сверло не сместилось. В противном случае сверло отклонится в сторону и повредит деталь.

Высверлите стержень сломанного метчика. Желательно это делать на станке. При его отсутствии надежно зажмите деталь в тисках и используйте жесткую подставку. В процессе регулярно удаляйте стружку и обломки инструмента.

Удалите оставшиеся части метчика при помощи тонкого шпателя или иного острого инструмента. Продуйте резьбовые отверстия.

Фотография №1: высверливание сломанного метчика

После этого повторите нарезание резьбы.

Выжигание электроэрозионным способом

Для этого используют портативные и стационарные электроэрозионные копировально-прошивные станки. Технология предполагает выжигание стержня сломанного метчика подходящим по диаметру электродом и последующее удаление лепестков. Резьба при этом не повреждается.

Фотография №2: портативный электроэрозионный копировально-прошивной станок «Панчер 800»

Вытравливание азотной кислотой

Обломок метчика, застрявший в детали из алюминиевого сплава, можно вытравить разбавленной азотной кислотой (20 %). На заготовку она практически не подействует, а сломанный инструмент через 15 минут «ослабнет». После этого вы сможете извлечь часть метчика.

Вытравливание можно применять и при работе со стальными деталями. В этом случае необходимо позаботиться о сохранности материала. Для этого используйте воск или парафин.

Фотография №3: портативный электроэрозионный копировально-прошивной станок «Панчер 800»

Обратите внимание! Вытравливать метчик нужно только до ослабления посадки сломанного инструмента. Если оставите кислоту внутри надолго, диаметр отверстия изменится.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
