Чем паять алюминий с медью?

Пайка алюминия с медью

О трудностях при пайке алюминия хорошо известно. Но следующим уровнем по сложности и трудности получения качественного и достаточно надежного соединения является пайка изделий из двух таких конфликтных и различных по своим свойствам металлов – алюминия и меди.

Этот процесс сложный, затратный, с большой вероятностью брака в работе. Но потребность в таких соединениях есть и, следовательно, такая технологическая операция становится необходимой в производственной или бытовой сфере.

Сразу предупреждение – стандартный флюс и припой, подходящий для пайки алюминия, неэффективен для такой же операции с медью. На практике приходится получать соединения из литых заготовок, листового материала, труб и проводов. Последний вариант полностью отрицается электриками, так как даже при отличном качестве пайки, надежности соединения и контакта – это место навсегда останется самым ненадежным и опасным в электропроводке из-за склонности к электрохимической коррозии. Вместо пайки лучше применять переходники и зажимы из металлов, которые не «конфликтуют» ни с алюминием, ни с медью. Но вернемся к пайке.

Преимущества:

• возможность осуществления сложного по технологии соединения;
• существование нескольких способов получения соединения деталей;
• получение работником ценного опыта при пайке технологически сложных соединений.

• для осуществления пайки необходимо наличие дополнительных, часто узкоспециализированных и дорогостоящих, материалов;
• специальные расходные материалы не так часто применяются – поэтому не являются распространенными и легкодоступными для их приобретения;
• с пайкой алюминий-медь справится только опытный мастер;
• в частном (бытовом) порядке такая пайка является трудноосуществимой;
• иногда требуется изготовление или подборка стальных переходных муфт; при использовании таких муфт возрастает количество применяемых расходников (для каждого металла нужен свой флюс и припой).

Трудности пайки:

• оба металла имеют оксидные поверхностные пленки;
• медь является более тугоплавкой, что часто служит причиной преждевременного прогорания легкоплавкого алюминия в процессе работы;
• металлы имеют различные коэффициенты линейного расширения.

Способы пайки

1. С использованием муфты

Этот способ основан на способности обоих металлов надежно и вполне качественно паяться со сталями. Именно к стальным переходным муфтам с разных сторон и припаивают стыкуемые заготовки.

2. С применением специальных припоев

Самый известный припой – Castolin192FBK – продается в виде прутка с сердечником из флюса. Это жидкоплавкий, низкотемпературный (380°С-430°С) припой с хорошими смачивающими свойствами на основе цинка и алюминия. Из-за низкой текучести он является отличным помощником для устранения больших трещин или отверстий.

3. Поверхностная пайка

Суть метода – увеличить площадь контакта соединяемых деталей с припоем, которая повысит прочность соединения на разрыв, излом, кручение. Сначала из алюминиевого края заготовки получают раструб (воронку), в который должна войти медная проволока или трубка. Края полученной воронки запаивают припоем, который, стекая, заполняет весь объем раструба. Таким образом, припой соединяет детали в единое изделие. Чем глубже воронка, тем больше поверхность соединения.

Инструмент, материалы

• Условия работы определяют выбор главного инструмента – паяльника или горелки.
• Припой. Он может быть специальным для непосредственной пайки алюминия с медью. При использовании муфт в работе понадобятся припои для каждого металла, подходящие для пайки их со сталью.
• Флюс, подходящий для используемого конкретного вида припоя.
• Муфта, если выбран данный вид соединения.
• Фиксирующие положение деталей инструменты и приспособления.
• Для поверхностной пайки – приспособление для возможности разделки раструба.

Технология пайки

• Подготовительный этап, подразумевающий разделку кромок или, по необходимости, изготовление воронки-раструба.
• Механическая обработка кромок заготовок или концов проводов и трубок с обезжириванием и удалением окислов.
• Фиксация деталей перед пайкой.
• Обработка места стыка флюсом.
• Непосредственно пайка. Если для соединения выбрана муфта, то пайка производится поочередно с двух сторон. После пайки с одной стороны муфты и остывания, выполняется соединение с другой стороны и другими расходными материалами.
• После работы дать остыть стыковому шву. Остатки флюса нужно снять после окончания работы и остывания стыка.
• Проверить качество полностью готового изделия. При отсутствии брака считать его годным к эксплуатации.

Полезные советы

• Нельзя допускать нагревания открытым огнем самого припоя в месте стыка.
• При пайке нагрев производится с разных сторон стыка с перерывами. Тепло от нагретого участка металла должно плавно перейти на сам стык.
• Начинайте прогревать с меди.
• Чем медленнее будет расти температура в месте пайки, тем выше вероятность получения качественного соединения.

Техника безопасности

• Работы производить с использованием вытяжки над местом пайки или хорошей вентиляции в рабочем помещении.
• Обязательно выполнять все требования по безопасному использованию электроприборов.
• Не нарушать правила пожарной безопасности, используя горячий инструмент и открытый огонь при пайке.
• Пользоваться специальными подставками для горячего инструмента.
• Удалить из рабочей зоны все лишние предметы и вещи, особенно легковоспламеняющиеся.

Как соединить медь с алюминием — чем лучше и надежнее.

Практически все уже знают, что алюминиевая проводка это наследие прошлого века, и ее обязательно нужно менять при ремонте квартиры. Мало кто проводит капремонт и забывает об этом.

Однако случаются ситуации, когда ремонт проводится частично, и возникает крайняя необходимость соединить алюминиевый провод с медным или просто их нарастить, добавив несколько лишних сантиметров жилы.

При этом алюминий и медь не совместимы гальванически. Если вы их соедините напрямую, это будет что-то вроде мини батарейки.

При прохождении тока через такое соединение, даже при минимальной влажности, происходит электролизная химическая реакция. Проблемы обязательно рано или поздно себя проявят.

Окисление, ослабление контакта, его дальнейший нагрев с оплавлением изоляции. Переход в короткое замыкание, либо отгорание жилы.

К чему может в итоге привести такой контакт, смотрите на фото.

Как же сделать такое соединение грамотно и надежно, чтобы избежать проблем в будущем.

Вот несколько распространенных способов, которые применяют электрики. Правда не все они удобны для работы в монтажных коробках.

Рассмотрим подробнее каждый из них и выберем наиболее надежный, не требующий последующего обслуживания и ревизий.

Здесь для соединения используется стальная шайба и болт. Это один из наиболее проверенных и простых методов. Правда получается очень габаритная конструкция.

Для монтажа, закручиваете кончики проводов колечками. Далее подбираете шайбы.

Они должны быть такого диаметра, чтобы все ушко провода спряталось за ними и не могло контактировать с другим проводником.

Самое главное, как расположить колечко. Его нужно одевать так, чтобы во время закручивания гайки, ушко не разворачивалось, а наоборот стягивалось во внутрь.

Стальные шайбы между проводниками из разных материалов препятствуют процессам окисления. При этом не забывайте про установку гравера или пружинной шайбы.

Без нее контакт со временем ослабнет.

Дело в том, что безопасно соединять между собой можно металлы, у которых электрохимический потенциал соединения не превышает 0,6мВ.

Вот таблица таких потенциалов.

Как видите у меди и цинка здесь целых 0,85мВ! Такое подключение даже хуже чем прямой контакт алюминиевых и медных жил (0,65мВ). А значит, соединение будет не надежным.

Однако, несмотря на простоту резьбовой сборки, в итоге получается большая, неудобная конструкция, формой похожая на улей.

И запихнуть все это дело в не глубокий подрозетник, не всегда есть возможность. Более того, даже в такой простой конструкции многие умудряются напортачить.

Последствия себя не заставят ждать через очень короткое время.

Еще один способ — это применение соединительного сжима типа орех.

Он часто используется для ответвления от питающего кабеля гораздо большего сечения, чем отпайка.

Причем здесь даже не требуется разрезание магистрального провода. Достаточно снять с него верхний слой изоляции. Некоторые нашли ему применение для подключения вводного кабеля к СИПу.

Однако делать этого не стоит. Почему, читайте в статье ниже.

Но опять же, для распаечных коробок орехи не подходят. Более того, и такие зажимы бывает, выгорают. Вот реальный отзыв от пользователя на одном из форумов:

Есть серия специальных зажимов, которыми можно стыковать медь с алюминием.

Внутри таких клемм находится противоокислительная паста.

Однако споры о 100% надежности таких зажимов, тем более для розеточных, а не осветительных групп, не утихают до сих пор. При определенной укладке в ограниченном пространстве, контакт может ослабнуть, что неминуемо приведет к выгоранию.

Причем произойти это может даже при нагрузке ниже минимальной на которую рассчитаны Ваго. Почему и когда это происходит?

Дело в том, что когда сжимаются соединяемые проводники, между прижимной пластиной и местом контакта появляется небольшой зазор. Отсюда и все проблемы с нагревом.

Вот очень наглядное видео, без лишних слов объясняющее данную проблему.

Данный способ имеет один существенный минус. Большинство продаваемых колодок очень низкого качества.

Некоторые исхитряются и чтобы избежать прямого контакта меди и алюминия, медную жилку припаивают сбоку такого зажима, а не вставляют во внутрь.

Правда клемму для этого придется разобрать. Кроме того, надежный контакт алюминия под винтом без ревизии, не живет очень долго.

Винтики каждые полгода-год нужно будет подтягивать. Частота ревизионных работ будет напрямую зависеть от нагрузки и ее колебаний в периоды максимума и минимума.

Забудете подтянуть и ждите беды. А если все это соединение запрятано глубоко в подрозетнике, то лезть туда каждый раз, не совсем удобное занятие.

Поэтому остается самый надежный из доступных способов – опрессовка. Здесь не будем рассматривать применение специализированных медно-алюминиевых гильз ГАМ, так как они начинаются от сечений 16мм2.

Для домашней же проводки, как правило наращивать нужно провода 1,5-2,5мм2 не более.

Рассмотрим наиболее распространенный случай, который встречается в панельных домах. Допустим, вам нужно запитать одну или несколько дополнительных розеток от уже существующего алюминиевого вывода в сквозной нише.

Для наращивания берете ГИБКИЙ медный провод сечением 2,5мм2. Это уменьшит механическое воздействие на алюминиевою жилу, когда вы будете укладывать провода в подрозетник.

Зачищаете концы медного провода. Далее, для такого соединения их нужно обязательно пропаять. Это исключит непосредственный контакт в гильзе меди и алюминия.

При этом перед пайкой флюсом снимите с жилы оксидный слой.

Сам процесс лужения заключается в окунании провода в специальное отверстие в паяльнике, заполненное оловом.

После остывания жилы остатки флюса удаляются растворителем.

Далее переходите к алюминиевым проводам, торчащим из стены. Аккуратно зачищаете их концы и также удаляете слой окиси.

Для этого можно воспользоваться оксидной токопроводящей пастой. Такая же паста используется при монтаже модульных штыревых систем заземления.

Она рассчитана на работу в любых условиях и исключает дальнейшее появление окиси на поверхности провода. Имейте в виду, что оксидная пленка может в последствии иметь сопротивление в несколько раз большее, чем сам алюминий.

И не удалив ее, вся ваша дальнейшая работа пойдет насмарку. Более того, температура плавления такой пленки достигает 2000 градусов (против примерно 600С у Al).

У некоторых возникнет логичный вопрос, а не продавится ли при опрессовке слой припоя на жиле? Тогда получается что все манипуляции по лужению будут напрасны.

Главное здесь правильно подобрать по сечению гильзу и матрицы инструмента для обжатия.

В этом случае мягкий припой как бы загерметизирует контактное пятно медноалюминиевого соединения. А без отсутствия доступа кислорода к этой точке, эрозии контакта наблюдаться не будет.

Будьте внимательны, при работе с алюминиевыми проводниками нужно действовать крайне осторожно, так как это очень ломкий материал. Одно неосторожное движение и облом жилы вам обеспечен.

После опрессовки необходимо заизолировать данное соединение клеевой термоусадкой.

Именно клеевой тип обеспечит 100% герметичность и предотвратит поступление кислорода к контактным местам. Чтобы не рисковать и не прожечь изоляцию, нагревать термоусадку лучше строительным феном, а не зажигалкой или портативной горелкой.

Полученный пучок проводов укладывать в подрозетник нужно с большой осторожностью, так как алюминий не любит резких перегибов.

Так как наращенные медные жили гибкие, то на концы этих проводников одеваете изолированные наконечники НШВИ.

Только после этого их можно смело заводить в клеммные колодки розеток и затягивать винты.

Безусловно, это не единственный способ наращивания алюминиевых проводов, но он является одним из самых простых (в отличии от сварки или пайки) и надежных (в отличии от скрутки). Подробнее

Если же у вас есть малейшая возможность сменить целиком алюминиевую проводку, делайте это обязательно, не экономьте на своей безопасности.

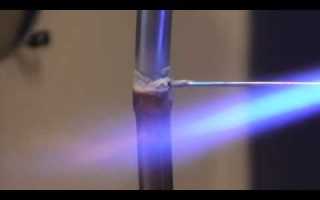

Паяем алюминий и медь обычной горелкой.

• Цена: $12.15

• Перейти в магазин

Характеристики.

Диаметр: 2,0 мм, длина: 500 мм
Мягкий припой ISO 3677:

B-Zn98Al 381-400
Примерный состав (вес %): 2,4 Al – остальное Zn
Температура плавления ºС: 430-440
Рабочая температура ºС: 440
Прочность на разрыв (МПа): До 100 (Al)
Плотность (г/cм3): 7,0

Распаковка и внешний вид.

Белый пакет

Внутри зип-пакет с проволокой и инструкцией

Диаметр 2 мм, длина 3 метра. Немного жестче, чем алюминиевый пруток такого же диаметра.

Сделан в виде трубки, в центре которой можно разглядеть флюс. При многократном сгибании лопается вдоль.

Инструкция простая — греть поверхность и натирать припоем.

Переходим к практике.

Для начала проверил температуру плавления. При 360 ºС размягчается, но не очень текуч, а вот при 400 плавится как олово, так что температура плавления действительно ниже, чем у Castolin 192FBK.

Далее возьмем алюминиевую трубку, отпилим кусок и попробуем частично запаять

И что-то идет не так. Припой собирается в шарики и скатывается по поверхности. Я встречал множество гневных отзывов от людей, получившись подобный результат, мол проще оплавить деталь, чем запаять щель в ней.

Но нужно понимать, что флюс хоть и защищает от окисления, но не снимает многолетнюю оксидную пленку, так что обязательно необходимо зачистить поверхность, после чего процесс идет как по маслу

Из-за флюса поверхность мутнеет.

Немного потер щеткой. Довольно неплохо, при желании можно снять лишнее.

Деталь хорошо прогрелась, та что припой протек и с внутренней стороны стыка.

Тестируем. При нормальной сварке разрыв не должен происходить по шву, так и получилось

Крупнее справа

И слева. Тут видно, что трубка начала рваться над швом.

Помимо алюминия можно паять и медь. У нее теплопроводность выше, так что процесс идет гораздо быстрее.

Вид немного портит мутная пленка, но она легко убирается

Снизу так же хорошо протекло

Но соединение получается не такое прочное, как при работе с алюминием. Не без труда, но трубку удалось оторвать, при чем можно разглядеть, что сорвало верхний слой, как будто припой въелся на десятую миллиметра. Даже подумал, что трубка с медным напылением, но потер поверхность щеткой и она снова приобрела медный блеск.

Итоги.

Заказал данный лот просто из интереса, но опыт получился занятным.

Температура плавления практически вдвое ниже температуры плавления алюминия, так что для работы хватит температуры обычной газовой горелки и риск оплавить деталь сводится к минимуму.
Шов получается довольно прочным, так что это неплохая альтернатива аргоновой сварке, особенно если нет других вариантов, а результат нужен вот прям сейчас.
Так же припой хорошо обволакивает поверхность, что позволяет легко устранять порывы трубок из цветных металлов и радиаторов в автомобилях, холодильном оборудовании. Правда у меня нет возможности проверить это под большим давлением, но 8 Атмосфер медная трубка из обзора выдержала. Запаивал торец и пропиленную щель сбоку.
При желании можно использовать его для надежной спайки толстых медных или алюминиевых проводников.
Но с крупными деталями может быть проблема. Во время прогрева места спайки, тепло будет отводиться на остальную часть корпуса, что заметно замедляет процесс и можно перегреть узлы, которые не должны перегреваться — втулки, сальники, прокладки.

Так же стоит упомянуть, что есть лоты с более низкой стоимостью, но в интернетах пишут, что «это обман и лучше данного образца в мире нет». Тем не менее я заказал еще пару в другом месте за $5, но что-то они не трекаются, может не получу их, но если доедут, сделаю небольшое сравнение — возможно и не стоит переплачивать.

Я не сварщик, так что извиняюсь если кого-то заденет моя терминология, старался объяснять «на пальцах» и просто хотел поделиться, вдруг кто-то как и я до некоторого времени не знал о существовании такого припоя )

Как всегда, приветствуется конструктивная критика в комментариях. Всем добра =)

Использование припоя для пайки алюминия, меди, стали

[Припой для проведения пайки алюминия] используется не только в промышленности, но и в домашних условиях. Можно провести пайку мягким, твердым припоем в зависимости от вида металла.

Считается, что алюминий сложно паять. Если для пайки применять обычные припои, флюсы, которые используют для соединения нержавейки, латуни, меди, стали, то могут возникнуть сложности.

Причиной является образование оксидной пленки, которая отличается высокой стойкостью, тугоплавкостью. Она не дает возможности смачивания поверхности припоем, основной металл не растворится в нем.

После того как поверхность алюминия будет зачищена изделием из нержавейки, на ней появится оксидная пленка.

Перед пайкой ее обязательно нужно удалять, так как затрудняется процесс.

Не все знают, как это сделать в домашних условиях. Есть специальные составы, которые изготавливают для соединения алюминия.

Применяя их, сложности в пайке алюминия не будет.

Чем паять алюминий и его сплавы?

Чтобы пайка алюминия осуществлялась на качественном уровне, следует применять припои, в состав которых входит кремний, алюминий, серебро, медь, цинк.

В продаже можно найти состав, в котором различное соотношение данных составляющих.

При выборе припоя следует учесть, что наибольшую стойкость к коррозии, прочность имеет то соединение, которое паяли с помощью припоя с высоким содержанием цинка.

Чем больше его в составе, тем выше показатели.

Припои на основе олова и свинца применять для пайки алюминия можно.

При этом стоит хорошо подготовить поверхность материала, качественно зачистить щеткой из нержавейки и приобрести высокоактивные флюсы.

Все же специалисты не рекомендуют применять такой припой — алюминий в нем плохо растворяется.

Кроме этого, соединение будет подвержено коррозии, оно нуждается в покрытии лакокрасочными составами.

Припои, которые применяются для пайки алюминия, являются высокотемпературными. Подходящими для работы можно считать алюминиево-кремниевый, алюминиево-медно-кремниевый состав.

Припой из серебра

Для пайки чистое серебро не используют. Чаще всего для соединения латуни используют сплавы, в состав которых кроме серебра входит цинк, кадмий, никель, другие металлы.

Медь с серебром хорошо расплавляется, шов, который остается от плавки, отличается высокой прочностью.

Если в составе припоя серебра 10%, то его можно использовать для соединения деталей из стали.

Латунные и другие поверхности имеют после спаивания аккуратный, чистый шов.

Флюсы

Выбирая флюсы, стоит оценивать их характеристики. Не все из них проявляют активность по отношению к алюминию, особенно, если применяются припои, состав которых содержит олово и свинец, составы с серебром.

При покупке стоит приобрести флюсы, которые так и называются «Для пайки алюминия».

Также можно купить флюс: виды 34А, Ф61А, Ф59А (высокотемпературный), а можно проконсультироваться с продавцом.

Канифоль

Что делать, если под рукой отсутствует припой, флюс, предназначенный для работы с алюминием. Можно воспользоваться припоями, куда в состав входят олово, свинец.

При этом оксидную пленку нужно будет разрушать канифолью. Таким образом, новая пленка не будет образовываться при нанесении на поверхности канифоли.

Если образуется немного пленки, то ее необходимо потереть специальным скребком из нержавейки. Можно добавить немного металлических опилок.

Производя трение по поверхности элементами из нержавейки, пленка будет разрушаться. Канифоль защитит от воздействия алюминия с воздухом.

Вместе с этим, происходит воздействие припоем. Такой метод специалисты рекомендуют применять в крайнем случае.

Если есть возможность, лучше приобрести флюс, припой, изготовленный для работы с поверхностями из алюминия, его сплава.

Как подготовить детали к пайке?

Перед тем, как приступать к пайке своими руками, часть детали необходимо соответствующим образом подготовить. Поверхность материала следует обезжирить.

Для этого можно использовать бензин, ацетон, любой другой растворитель. Чтобы удалить оксидную пленку, нужно применить физическое воздействие.

Для этого можно использовать различные материалы: сетку из нержавейки, щетку, абразивные круги.

Для удаления оксидной пленки можно использовать кислоты, такой способ достаточно трудоемкий, чтобы использовать его в домашних условиях.

После обработки поверхности металла, применяя изделие из нержавейки, старая пленка удалится, но на ее месте образуется новая.

Она будет более слабая, тонкая. Флюс растворит ее намного быстрее, чем ту, что сняли предварительно. Поверхность из латуни, меди, стали зачищать намного легче.

Прежде чем припаять одну деталь к другой, стоит их нагреть. Если предметы из стали отличаются большими размерами, для нагрева следует использовать паяльную лампу или специальные газовые горелки.

Нагревая помощью горелки, нужно быть осторожным и все время следить за работой горелки. Основной материал перегреться не должен, так как расплавится и потеряет свою форму.

Необходим постоянный контроль температуры горелки. Для этого стержень припоя нужно кратковременно прикладывать к поверхности. Когда температура достигнет рабочей, припой расплавится.

Стоит обращать внимание на пламя горелки, которым нагреваются детали.

Газовые составы смеси для горелки должны быть сбалансированными и не иметь недостатка/переизбытка кислорода.

Если кислорода будет больше нормы, то поверхность металла будет окисляться. Подобная ситуация не случится, если работать с поверхностями из стали, латуни, меди.

Во время работы с маленькими деталями горелки не применяют, обычно пользуются паяльниками, работающими от электросети.

Если необходимо соединить несколько компонентов, применяется пайка волной припоя. На видео показано, как работать с мягкими, твердыми припоями.

Технология работы припоем алюминия, его сплавов

Детали необходимо очистить от пыли, жира, грязи и установить в то положение, в котором они будут подвергаться пайке. В место, где будет осуществляться пайка, нужно нанести флюс.

Место с флюсом нагревается. Для этого стержнем нужно прикоснуться к поверхности. Важно не перегреть место соединения, так как металл будет плавиться.

При работе с припоем без флюса стоит знать особенность: оксидную пленку на поверхности нужно разрушить, так как припой не сможет проникнуть через нее.

Разрушать ее можно с помощью нержавейки или прутком из стали, для этого нужно произвести чиркающие действия по поверхности. В результате оксидная пленка теряет целостность.

Если поверхность большая, то разрушить пленку поможет щетка из стали. Ею нужно водить по поверхности, затем соединить детали между собой.

Проблема работы алюминия — оксидная пленка образовывается мгновенно после того, как ее счистят. Она является инертной и расплавленным металлом смачивается с трудом.

Что же делать, чтобы такую пленку снять и прочно запаять деталь? Можно очищать поверхность, налив на нее слой масла. Металл в этом случае не будет контактировать с воздухом, соответственно пленка не сможет образоваться.

Вода не должна входить в состав масла. Для этого его хорошо прогревают до температуры 180-200 градусов. Специалисты рекомендуют применять вакуумные, минеральные масла.

Есть еще способ снять оксидную пленку. Покрыть поверхность канифолью. Она, как и масло, будет препятствовать попаданию воздуха на металл.

Опилками из стали или щеткой из нержавейки нужно проводить чиркающие движения по алюминию, пленка утратит свою прочность.

Лучший метод удалить оксидную пленку своими руками — применить механические действия элементами из стали плюс воздействие активным флюсом.

Применяя пайку, можно восстановить предметы из алюминия любой конструкции, величины, сложности. Такой метод ремонта используется не только для предметов, используемых в быту.

К автомобилям, мотоциклам, прочей технике предъявляются повышенные требования прочности. Их также ремонтируют путем пайки.

Иногда такой способ соединения деталей является предпочтительнее, чем сварочные работы. Ведь он не деформирует металл, не меняет его состав.

При помощи спаивания можно отремонтировать кондиционеры, насосы.

В домашних условиях можно отреставрировать алюминиевый желоб водостока, сайдинг, лестницу, посуду. После ремонта сплав окажется очень прочным.

Как паять сплавы алюминия?

Сплавы алюминия своими руками можно спаять, если купить припой и флюс марки 34А.

Проще всего запаять авиаль, сплав Амц. А вот литейные сплавы, дуралюмин, АК4, В95 паять очень сложно, так как у них низкая температура плавления.

Если возникла необходимость запаять какую-либо деталь из таких сплавов, действовать нужно крайне осторожно.

В противном случае можно получить пережог. Потеря прочности сплава составит при этом около 30 процентов в том месте, где производилась пайка. Иногда металл полностью плавится.

Сплавы дуралюмин, В95 при нагреве могут деформироваться, поэтому прогревать их с помощью горелки нельзя.

Мелкие изделия можно нагреть в специальной печи, так будет удобнее контролировать температуру.

Чтобы снять с поверхности сплава оксидную пленку нужно обработать ее флюсом, у которого активность повышенная. Широко известны такие марки — флюс 34А, НИТИ-18.

Их чаще всего применяют при работе с алюминиевыми сплавами. Важно знать, что флюс марки 34А может привести к сильной коррозии металла.

Чтобы этого не допустить, после проведения спаивания деталей, флюс, который остался на поверхности, нужно убрать.

Для этого необходимо провести ряд действий:

• изделие нужно помыть водой около 20 минут, применяя щетку. Вода должна быть горячей — примерно 80 градусов;
• около получаса промыть изделие в холодной воде;
• сделать раствор хромового ангидрида и обработать в нем изделие;
• после обработки поверхность должна просохнуть при высокой температуре около 25-30 минут.

Припои для других металлов

Если изделия, трубы состоят из меди, то специалисты не рекомендуют использовать сварочные работы.

В этом случае рекомендуется пайка медных труб твердым припоем, виды которых можно купить в любом специализированном магазине.

В отличие от алюминия, в припой для пайки медных труб может входить серебро, а также медно-фосфорный состав.

Спайка изделий из этого металла может осуществляться твердым, мягким припоем. Припой для пайки меди можете увидеть на видео ниже.

Пайка твердыми припоями с серебром требует наличия специального оборудования — газовой горелки.

Популярностью пользуются припои с содержанием серебра. В составе припоя может находиться до 55 процентов этого металла.

Среди особенностей такого припоя можно отметить низкую температуру, при которой плавится металл. Серебро в составе вещества хорошо смачивает поверхности металла.

Серебро способствует хорошему заполнению щелей, которые образовываются между соединяемыми поверхностями. При использовании такого припоя образуются плотно-вакуумные швы.

Пайка меди твердым припоем отличается от пайки мягким. Применяя твердый припой, необходимо создать условия, при которых пайка волной припоя происходит при температуре, которая выше 420-425 градусов.

Стоит помнить, что при этом температура не должна превышать температуру, при которой соединяемые металлы плавятся.

Пайка, где используется мягкий припой для медных труб, должна происходить при температуре, которая составляет менее 425 градусов.

Флюс с составом серебра, который при этом используется, не дает возможности оксидной пленки образовываться.

Сплав меди и цинка называется латунный сплав. При пайке латуни есть свои особенности. Когда происходит термическое воздействие на латунный элемент, сплав выделяет цинк.

При этом образовывается пленка из оксида меди, цинка. Удалить ее довольно сложно. Флюсы и припой при этом выбираются в зависимости от того, какой состав имеет сплав.

Серебряный припой, флюсы применяются для латуни, в составе которых есть медь. Если латунь включает в себя больше цинка, то серебряный припой должен быть ПСр40 и выше.

Когда поверхность латуни соединяется с серебряными припоями, то латунный слой может сильно расплавиться, поэтому следует контролировать нагрев металла и время всего процесса.

Соединяем медный и алюминиевый провода: как правильно?

Иногда в старом доме нужно соединить медный и алюминиевый провод. Как правильно это делать? Советы электриков в нашей статье.

Соединение напрямую медного и алюминиевого проводника создает недопустимую гальваническую пару, в которой под действием влаги и воздуха происходят окислительные процессы. Из-за этого контакт начинает подгорать и может привести к отгоранию провода или даже к возникновению пожара. Как соединить провода правильно, чтобы место соединения служило долго? Обсудим лучшие способы.

Болтовое соединение

Это один из наиболее надежных способов соединения медного и алюминиевого проводника. Для него потребуется стальной болт с гайкой и несколько шайб (на одну больше, чем проводов). Соединение выполняется следующим образом:

• Надеваем на болт первую шайбу.
• Закручиваем жилу проводника колечком и надеваем на болт таким образом, чтобы колечко заворачивалось в сторону закручивания гайки.
• Укладываем стальную шайбу и на нее надеваем жилу другого проводника.
• Кладем третью шайбу, поверх нее гравер, и накручиваем гайку (как на иллюстрации).

Преимущество болтового соединения в том, что можно крепить сразу несколько проводников. Также конструкция разборная, поэтому всегда можно убрать соединение или наоборот добавить провод по необходимости. Однако само по себе соединение получается довольно габаритное, да и изолировать его непросто. Также со временем контакт необходимо подтягивать, поэтому стоит использовать только в местах, обеспечивающих свободный доступ к соединениям (зашивать в стену нельзя).

Орехи

Орех представляет собой небольшую пластиковую коробку, внутри которой располагаются три стальные пластины, соединенные между собой винтами. Между пластинами укладываются медный и алюминиевый провод и крепко стягиваются винтами. Причем можно использовать, как многопроволочные, так и однопроволочные жилы. Чаще всего орехи применяются для соединения алюминиевого вводного провода СИП и медного провода, выходящего из дома. Как и болтовое соединение, орехи можно разбирать, поэтому они относятся к многоразовым соединениям.

Однако ввиду своих больших габаритов и неудобной формы, орехи нельзя использовать в распредкоробках. Также их нельзя «зашивать» в стену. В среднем цена такого ответвительного кабельного сжима колеблется в районе от 25 до 80 рублей, в зависимости от сечения применяемых проводников и производителя.

Клеммные зажимы WAGO

Зажимы WAGO состоят из самозажимной металлической пластины, обработанной противоокислительной пастой и диэлектрического корпуса. Алюминиевый и медный провода заводятся в соседние отверстия и прижимаются одной пластиной. Таким образом материалы не соприкасаются друг с другом и не окисляются.

Применяются зажимы WAGO в основном для групп осветительных приборов, так как при большой токовой нагрузке нередко пластина может подгорать, а сам зажим плавиться. Отметим, что максимальное сечение проводов для зажимов WAGO составляет 2,5 мм 2 , поэтому не рекомендуем ставить жилу толще этого показателя.

Преимуществом клеммников WAGO является быстрота установки и компактные габариты, благодаря чему соединения легко укладываются в распредкоробке. Однако по стоимости WAGO довольно недешевые, и при большом количестве соединений выльется в «копеечку» своему владельцу.

Скрутка с последующей пайкой

Обычная скрутка алюминиевого и медного проводов не допускается, так как будет окисляться и разрушаться. Однако если применить пайку с соблюдением определенных технологических процессов, то все будет хорошо. Чтобы спаять медь и алюминий стоит сделать следующее:

• Лудим медную жилу свинцово-оловянным припоем.
• Берем раствор купороса, батарейку типа «крона» и кусочек медного провода (не того, который будем паять).
• Наносим медный купорос на алюминиевую жилу и затем закрепляем ее на минусе батарейки.
• На плюс батарейки наматываем медную жилу, а другой ее конец опускаем в стакан с купоросом.
• Через время алюминиевая жила покроется медью, что позволит качественно припаять ее к медному проводнику.
• После пайки изолируем соединение изолентой или термоусадкой.

Способ может показаться на первый взгляд несколько сложным, однако качество соединения будет на уровне. Отметим, что соединенные таким образом провода можно прятать в стену, так как контакт в них не будет ослабевать и их не нужно будет подтягивать.

Винтовые клеммники

Винтовые клеммники позволяют соединять две жилы без непосредственного контакта между ними. Два провода заводятся в клеммник и прижимаются с помощью винтов. Недостатком такого сжима является необходимость регулярно подтягивать винты, поэтому нужно их монтировать в местах свободного доступа. Также они рассчитаны исключительно на группы освещения (хотя производитель утверждает, что подходят и для розеток), так как выдерживают невысокую токовую нагрузку.

Главным преимуществом винтовых клеммных колодок является дешевизна. Например, клеммная колодка DKC 43112FV стоит менее ста рублей.

Опрессовка

Опрессовка является самым надежным и качественным соединением двух проводников, состоящих из разных металлов. Существуют специальные медно-алюминиевые гильзы ГАМ, куда заводятся два провода и опресовываются с помощью пресса. Однако стоит отметить, что они рассчитаны на сечение проводов начиная с 16 мм 2 , а квартире зачастую применяется проводник от 1,5 до 4мм 2 . Поэтому соединять будем обычной алюминиевой гильзой. Опрессовка жил выполняется следующим образом:

• Зачищенные концы медного проводника лудим свинцово-оловянным припоем. Это позволит избежать контакта между жилами.
• Удаляем оксидную пленку с алюминиевой жилы.
• Вставляем жилы в гильзу с разных концов и опрессовываем.
• Изолируем гильзу изолентой или термоусадкой.

Обратите внимание, что при сильном обжиме внутри гильзы паяный слой на медной жиле может разрушится, поэтому правильно подбирайте размер гильзы и матрицу, которой будете обжимать кабель.

Преимуществом данного способа является то, что можно зашивать такой сжим под штукатурку, не боясь, что соединение будет гореть. Однако для выполнения процесса потребуется пресс, который стоит немалых денег.

Возможно у вас есть свои оригинальные идеи и лайфхаки по соединению медных и алюминиевых проводов (главное, чтобы способы не противоречили ПУЭ) — поделитесь ими в комментариях!
