Срок службы оцинкованных водопроводных труб

Обзор оцинкованных труб для водоснабжения

Стальные трубы по прочности, устойчивости к температуре и давлению превосходят подобные изделия, выполненные из других материалов. Нанесение антикоррозийного слоя продлевает срок службы оцинкованных водопроводных труб.

1. Нормативные требования
2. Виды и технические характеристики
3. Критерии выбора труб
4. Способы соединения и монтажа
5. Преимущества и недостатки

Нормативные требования

Оцинкованные трубы по ГОСТу

Оцинкованные трубы используют для подведения коммуникаций, технологических систем с холодной и горячей водой, паром, газом в агрессивных средах. Водопроводная металлическая труба быстро ржавеет под действием воды с растворенным в ней кислородом. Наружные части системы подвергаются коррозии, соприкасаясь с влажным воздухом и конденсатом.

Труба ВГП изготавливается из черной стали в соответствии с ГОСТом 3262-75. Готовое изделие оцинковывают, что увеличивает срок службы систем водоснабжения. Слой цинка, толщиной не менее 30 мкм, защищает внутреннюю и внешнюю поверхность стали от влаги и атмосферного кислорода. При этом вес трубы увеличивается на 3%.

Государственный стандарт регламентирует следующие требования к производству оцинкованных труб:

• изделия изготавливаются из стальной ленты методом наложения электросварного продольного шва с проверкой герметичности;
• условный проход – ДУ, приблизительно равен внутреннему диаметру и соответствует размеру присоединяемого участка;
• кривизна трубы не более 2 мм на погонный метр при ДУ 20 и 1,5 мм для больших диаметров;
• длина прямых отрезков варьируется от 4 до 12 метров;
• продукцию выпускают с нарезной или накатанной резьбой;
• допускается отсутствие защитного слоя на резьбе и торцах отрезков;
• рабочее давление по ГОСТу от 25 до 32 кгс/см2, в зависимости от вида.

Нормы эксплуатации для холодного водоснабжения – 30 лет, горячего – 20, тогда как обычные стальные трубы служат, соответственно, 15 и 10 лет. В 90% случаев сварочный шов является причиной течи на гладком участке трубы.

Виды и технические характеристики

В зависимости от области применения трубы бывают водогазопроводные, электросварные и профильные. Оцинкованная труба для водоснабжения по ГОСТу может иметь стандартную и повышенную точность изготовления.

Сортамент изделий различают по условному проходу, наружному сечению, толщине стенок и массе. По условному проходу размер колеблется от 6 до 150 мм, а наружное сечение может составлять 10,2– 165 мм.

В зависимости от толщины стенок изделия делятся на легкие, обыкновенные и усиленные. Для всех видов ДУ одинаков. Внутренний диаметр зависит от толщины стенок. В легких изделиях он наибольший, в усиленных минимальный. Чем толще стенки, тем выше защита от ржавчины.

Коррозийный процесс ускоряется во время периодических отключений водоснабжения, когда происходит сброс воды, а ее место занимает сырой воздух.

Критерии выбора труб

Для потребителей важна пропускная способность и рабочее давление. Чем меньше напор в системе, тем больше должен быть условный проход. Для внутренней системы домашнего водопровода достаточно трубы сечением 20 мм.

Размеры стенок подбирают в зависимости от технологических требований прокладываемых магистралей. При этом учитывается, что обыкновенные и легкие отводы рассчитаны на рабочее давление 25 кгс/см2, а усиленные до 32 кгс/см2.

Оцинкованные изделий дороже обычных труб на 50–60%. Ценообразование формируется на основании марки стали, сортамента, качества продукции, производителя. Цена за метр оцинкованных труб для водопровода с ДУ 15 мм и толщиной стенок в 2,8 мм начинается от 70 рублей.

Стоимость колеблется в зависимости от региона реализации. Розничная цена выше оптовой. Тонна металлопроката ориентировочно может стоить от 48791 руб. Из расчета, что вес 1 п/метра трубы оцинкованной обыкновенной ВГП 15х2,8 равен 1,28 кг, 781 погонный метр трубы в тонне.

Перед покупкой необходимо ознакомиться с сертификатом соответствия и техническими характеристиками продукции.

Способы соединения и монтажа

Для соединения используется резьбовая стыковка и сварка. Для монтажа лучше воспользоваться услугами опытного сантехника. Сварочное соединение для оцинковки ранее считалось не приемлемым. Под действием температуры цинк испарялся, что могло нанести вред организму рабочего. К тому же место стыка лишалось защитного покрытия.

Сварочный метод используют для сборки всех видов круглых труб. Применяют газовую или электродуговую сварку. Для последней предпочтительнее использовать электроды с рутиловым покрытием. Основная сложность – не допустить выгорания защитного слоя. Для этого место соединения покрывают сварочным флюсом. При этом цинк плавится, но не горит. Остатки вещества вымываются потоком воды.

Монтаж способом резьбовой стыковки требует точной подгонки патрубков и сгонов. Предварительно подготавливают отводы, подрезая трубы до нужного размера. Края обрабатывают напильником. Изготовление резьбы вручную – процесс трудоемкий, требует специальных инструментов. Работа упрощается, если воспользоваться токарным станком. Резьбу лучше прокрасить, иначе она быстро заржавеет.

Трубные изделия с резьбой на концах, нанесенной в заводских условиях, после диффузной оцинковки готовы к резьбовому соединению. Монтаж выполняется с помощью оцинкованных частей – это муфты, ниппели, редукции, углы, заглушки. Стыки уплотняют с помощью пакли с краской. Ее можно заменить фум-лентой или нитью-герметиком.

Произведенная по всем правилам стыковка герметична и безопасна, устойчива к коррозии. Такое соединение легко демонтируется при ремонте или для последующей замены.

Преимущества и недостатки

Изделия используются в жилищно-коммунальном хозяйстве снаружи и внутри помещений. Применяют для прокладки водопровода в частном доме, даче или бане, на холодных открытых складах. Среди преимуществ можно выделить следующие:

• прочность и огнестойкость;
• не зарастает минеральными отложениями и ржавчиной;
• низкий коэффициент теплового расширения важен, если труба утапливается в стяжку;
• возможность установки и ремонта своими руками;
• использование в качестве теплообменника.

При бесперебойной подаче в системе холодного водоснабжения питьевая вода безопасна для человека. Предельно допустимая концентрация цинка не выше 5 мг/литр, тогда как допустимая суточная норма для организма 10–15 мг.

Цинк – токсичный металл. Скапливаясь в организме, может вызвать серьезное отравление. Используя оцинкованные трубы для обустройства водопроводной магистрали, нужно задуматься о безопасности, использовать проверенные и качественные материалы.

Недостатком считается большой удельный вес и электропроводность. Высокая теплоотдача требует утепления труб в системах отопления и ГВС.

Колебания температуры при горячем водоснабжении снижают антикоррозийные свойства. При 60°–80° цинк меняет полярность. Образуется катодное пористое покрытие, возникает язвенная коррозия. Срок службы такой трубы сокращается. Для ГВС и отопления используют изделия, имеющие только наружное защитное покрытие.

Сроки эксплуатации водопроводов с оцинкованными трубами зависят от качества и химических показателей воды. Их не используют при установке скважин. Недостаток водообмена способствует химическим реакциям, которые ухудшают качество воды.

Все об оцинкованных водопроводных трубах: виды, стандартные размеры и вес + таблица ГОСТов

Здравствуйте, уважаемый читатель! Трубы оцинкованные водопроводные в силу своих свойств занимают особое место на рынке трубной продукции. Они достаточно широко распространены и поэтому мы предлагаем рассмотреть поподробнее их характеристики и возможности применения.

Что такое оцинковка

Главный недостаток железных отводов – их быстрое ржавление. Чтобы защитить металл от ржавчины, производят его оцинковку. Стальную поверхность покрывают слоем цинка, в результате чего образуется защитная пленка, не пропускающая кислород к металлу и предотвращающая процесс коррозии.

Чем толще и прочнее покрытие, тем дольше будет служить оцинкованное изделие.

Технология производства

Цинкование производится на уже готовую стальную водопроводную трубу, произведенную по требованиям соответствующего ГОСТа. Покрытие может наноситься как на шовную, так и на бесшовную продукцию, технология в любом случае одинакова.

Процесс включает следующие этапы:

• Очистка поверхности от окалины.
• Разогрев заготовки до принятия металлом требуемых кондиций.
• Непосредственный процесс цинкования.
• Удаление излишков цинка с помощью центрифуги.
• Охлаждение продукции.

Методы оцинковки

Применяются три способа оцинковки:

• Горячее цинкование – производится путем помещения заготовки в емкость с расплавленным до 450° цинком.
• Гальванический – в процессе электролиза цинк из электролита равномерно оседает на поверхности изделия и образует тонкий защитный слой.
• Диффузная оцинковка – обработка заготовки парами цинка при температуре до 450 градусов в специальных закрытых емкостях. Частицы цинка проникают в структуру стали и формируют прочное покрытие с толщиной до 50 микрон. В итоге оцинкованное изделие кроме антикоррозийных свойств получает ещё и электрохимическую защиту.

Первый метод является самым распространенным, последний дает самое качественное покрытие.

Технические характеристики и свойства

Трубы из металла отличают высокая прочность. Они способны переносить максимальные нагрузки, устойчивы к механическим воздействиям, обладают длительной износоустойчивостью.

Цинкование в значительной мере улучшает их характеристики, придает изделиям дополнительные качества:

• Устойчивость к коррозии.
• Увеличение пропускной способности за счет снижения шероховатости проводящей поверхности.
• Продлевает срок службы.

Цинковый слой должен быть одинаковым по всей заготовке и толщина его не может быть менее 30 мкм.

Покрытие не должно отслаиваться от заготовки, иметь посторонние включения.

Пищевая оцинковка водопроводных труб безопасна для здоровья человека. ПДК цинка в них не превышает 5 мг/л (при суточной норме цинка для людей 10-15 мг).

Важно! Оцинковка увеличивает вес металлической трубы на 3%.

Нормативный срок службы

Ведомственными строительными нормами (ВСН-88) установлены сроки функционирования различных коммуникаций в жилых зданиях.

В отношении оцинкованных подводок они гораздо длительнее, чем у обыкновенных труб из черной стали.

Так, для отводов в системе холодного водоснабжения срок службы установлен 30 и 15 лет соответственно, для отводов ГВС – 20 и 10 лет.

Деструктивные факторы и реальный срок эксплуатации

На практике сроки эффективной работы водопроводов меньше. Рассмотрим причины этого явления.

В оцинкованных трубах ржавчина появляться не должна. Отложения и другой засор не задерживаются на их гладких стенках. Однако, если краны трубопровода открываются не полностью, то поток не успевает смывать поступающий из центральной сети в домашнюю систему мусор. Постепенно скопление загрязнений цементируется известью, окисью железа и возникает пробка. Одним из решений этой проблемы является установка фильтра грубой очистки.

Другой причиной аварийной ситуации является применение сварки во время монтажа магистрали. В местах сварочных соединений оцинковка выгорает и образуется пятно черного металла, которое становится очагом коррозии.

В системах холодного водоснабжения отводы с появившимися черными пятнами будут ржаветь быстрее, чем в ГВС. На их поверхности в жару образуется конденсат, который способствует быстрому распространению ржавчины и зарастанию отводов.

При грамотном монтаже и правильной эксплуатации оцинкованные каналы могут проработать и свыше 50 лет. Тем не менее, в этом плане они уступают гофрированным трубам из нержавеющей стали, аналогам из полипропилена, срок службы которых позиционируется ещё дольше.

Нормативная документация

Производят водопроводные трубы с оцинковкой в основном по ГОСТу 3262 75.

Кроме этого, существуют ещё два ГОСТа: 10704 91 и 10705-80. Они регламентируют производство электросварных оцинкованных отводов, также пригодных для водоснабжения.

Отличия между стандартами заключаются в некоторых типоразмерах, показателях рабочего давления, которые нормируют документы. Так, изделия диаметром до 102 мм, изготовляемые по двум последним стандартам, должны выдерживать 6МПа и 3Мпа гидравлического давления.

Бесшовные трубы выпускаются по ГОСТам 8732-78 и 8734-75. В простых домашних водопроводах используются редко, т.к. они дороже своих шовных аналогов.

Монтаж водопроводных сетей производят согласно правилам СНиПов 3.05.01-85 «Внутренние санитарно-технические системы» и 2.04.01 «Внутренний водопровод и канализация зданий».

Преимущества и недостатки

Достоинств у оцинкованных труб гораздо больше, чем минусов.

• Устойчивость к ржавлению.
• Долголетний срок службы.
• Высокая прочность.
• Хорошая пропускная способность за счет гладких стенок.
• Достаточно высокая рабочая температура – 140°С.

У этого вида труб имеются и недостатки:

• Оцинкованные трубы нельзя сваривать традиционными методами, они подвержены коррозии при повреждении цинкового защитного слоя.
• Стоимость оцинковки выше, чем обыкновенных черных труб.
• Высокая теплопроводность.

Классификация разновидности и сортамент

В зависимости от сфер применения выделяют такие разновидности оцинкованных отводов:

• Водогазопроводные.
• Электросварные.
• Профильные.

Сортамент трубных изделий ГОСТа 3262 75 включает требования по:

• Наружному сечению.
• Условному проходу.
• Толщине стенок.
• Массе одного метра.

Производят изделия мерной или кратной мерной длины от 4 до 12 м.

Диаметры

Трубы согласно сортаменту различают по:

• Условному проходу (ДУ) – от 6 до 150 мм.
• Наружному сечению – от 10,2 до 165 мм.

Толщина стенок

По толщине стенок гост подразделяет отводы на:

• Легкие (1,8-4 мм).
• Обычные (2,0-4,5 мм).
• Усиленные (2,5-5,5 мм).

Чем стенка толще, тем дольше изделие будет противостоять ржавчине.

Советы по выбору

Для потребителя важны такие параметры продукта, как:

• Пропускная способность (условный проход).
• Рабочее давление.
• Цена.

Для домашнего водопровода важно иметь в виду, что чем меньше напор в трубопроводе, тем больше должен быть его внутренний диаметр. Обычно для внутренней проводки достаточно бывает сечения 20 мм.

Диаметр стояков подбирают несколько большим с учетом возможного уменьшения проходной способности трубы из-за отложений.

Размеры стенок определяют, исходя из того, что отводы выдерживают давление:

• Обычные и легкие – 2,4 МПа (25 кгс/см).
• Усиленные – 3,1 МПа (32 кгс/см).

Ориентировочная стоимость

Цена отводов с цинковым покрытием больше стоимости черных труб на 50-60 процентов. Зависит она от типоразмеров и качества продукции.

Так, труба водопроводная оцинкованная с условным диаметром 15 мм и толщиной стенки 2,8 мм(обыкновенная) стоит 50 рублей за метр.

Такая же труба, но с внутренним сечением 32 мм и стенкой 3,2 мм обойдется уже в 127 рублей.

Оптовые закупки производятся на вес, цена устанавливается за тонну.

Способы соединения

Стыковку труб производят двумя способами:

• Резьбовым соединением через фитинг.
• Сваркой.

Большинство соединений оцинкованных труб выполняют резьбовым способом на фитингах. Герметизацию стыковочных узлов осуществляют испытанным десятилетиями сантехническим льном. Только вместо устаревшего сурика промазывают его обычным силиконовым герметиком.

Сварка приводит к повреждению цинкового покрытия и дальнейшей коррозии металла в этом месте. Чтобы уменьшить отрицательные моменты этой операции, применяют различные способы сварочных работ.

Правила монтажа

Муфты, тройники и другие фасонные детали, применяемые при сборке оцинкованного трубопровода, должны быть изготовлены из оцинковки.

Вначале размечают места соединений. Учитывают, что при состыковки муфтой торцы труб должны находиться друг от друга на расстоянии 3-4 мм.

Раскладывают приготовленный заранее инструмент и приобретенные соединительные фитинги.

Сварочное соединение

Для получения качественного сварочного шва, предварительно очищают место соединения от слоя оцинковки и производят сварочные работы в обычном режиме. После сварки на незащищенный участок наносят напыление, содержащее цинк.

Вариантом является использование особых флюсов. В ходе сварки флюс оттягивает излишнее тепло и не дает цинковому слою испаряться с кромок отвода.

При использовании ручной электродуговой сварки лучше применять электроды с рутиловым покрытием.

Резьбовая сборка

Подготавливают отводы: подрезают их до необходимого размера, обрабатывают напильником края.

Устанавливают в инструмент нужную плашку и готовят резьбу.

В оптимальном варианте надо сделать 7 витков.

Подобную операцию производят с другой трубой.

Снаружи витков наматывают пряди льна и соединяют элементы с помощью муфты. Контргайкой закрепляют соединительный элемент.

Без сварки и резьбы

Можно установить соединительную муфту. Одной из таких конструкций является муфта Гебо, которая активно используется для стыковки полиэтиленовых труб.

Здесь также на торцы труб в определенной последовательности надеваются гайка и компрессионные кольца с уплотнителем. Далее гайку закручивают и получают долговременное и надежное соединение.

На рынке появились оцинкованные трубы с быстроразъемными соединениями, которые можно применять во многих сферах, в том числе и обустройстве трубопроводов питьевой воды.

Обслуживание

После ремонта, связанного со стыковкой элементов, проводят наружный осмотр и испытания системы.

В дальнейшем осуществляют мелкий ремонт арматуры, замену уплотнителей в фитингах, визуальный осмотр на предмет протечек в трубопроводе.

Заключение

Мы рассмотрели вопросы практического применения оцинкованной трубы. Надеемся, что информация принесла вам пользу. Удачи вам в благоустройстве жилища. Подписывайтесь на наши статьи, делитесь опытом в социальных сетях.

Стоит ли выбирать стальные водопроводные трубы и какой будет срок их службы?

Проектирование и монтаж стальных водопроводных магистралей осуществляется в зависимости от того, из какого материала они изготовлены. Срок службы водопроводной трубы зависит от качества жидкости, для которой используется трубопровод. Агрессивная среда быстрее повреждает магистраль изнутри, если она не защищена специальным покрытием против химических веществ. Сроки службы стальных водопроводных труб зависят от вида конструкции.

Стальные водопроводные трубы

Виды конструкций

1. Шовные. В системах отопления домов не применяются, так как при сгибании нарушается целостность шва, и он расходится. При производстве такого вида не обрабатывается шов изнутри, поэтому в таких местах случаются протечки и потребуется замена. Максимум, что можно ожидать от такой трубы – 3 — 5 лет.
2. Бесшовные. Более надежные изделия. Срок службы таких водопроводных труб может дотянуть до 20 — 30 лет при условии ухода и своевременной очистки от известковых отложений и оксида железа. Новые технологии производства позволяют применять специальные покрытия для магистралей – эмаль, керамика, цинк, которые увеличивают период эксплуатации и позволяют длительно обходиться без ремонта или замены.

Стальные конструкции применяются не только для воды, но и для газопроводов, нефтепроводов. Длительность использования регламентируется стандартами ГОСТа. Также в нормативной документации указываются методы испытаний, допустимые способы сварки, возможности соединений, технические возможности стальных труб – пропускная способность, устойчивость к давлению и температурам.

Нормативный срок службы водопроводных стальных труб по ГОСТ

Государственного стандарта по срокам эксплуатации стальных трубных конструкций нет. Средняя продолжительность рабочего периода магистралей из стали составляет около 20 — 25 лет при условии правильной эксплуатации и профессионального монтажа. Длительность работы водопроводных сооружений зависит от качества стали, толщины стенок, дополнительных изоляций от конденсата или антикоррозийных покрытий.

Характеристики стальных магистралей могут меняться в зависимости от состава перекачиваемой жидкости, ее температуры и напора. Остаточный срок службы бывших в эксплуатации труб определяется экспертной комиссией. Расчет износа вычисляется

отношением фактического срока службы к нормативному, полученное значение умножают на коэффициент 300.

Оцинкованные водопроводные трубы

Стальные оцинкованные трубы – долговечный материал для строительства водопровода. Их техническими особенностями являются:

• устойчивость к образованию ржавчины внутри;
• сопротивление повышенному давлению;
• защита от отрицательного действия высокой температуры;
• отсутствие вредных соединений, которые могут попадать вместе с водой в пищу.

Цветные металлы не образуют ржавчины. Цинк – один из таких металлов. Им покрывают как внутреннюю, так и внешнюю сторону водопроводной трубы. Срок эксплуатации трубопровода зависит от толщины наносимого покрытия, а также от способа нанесения. Допускается оцинковывание несколькими способами:

1. Методом термодиффузии. В закрытой емкости на сталь воздействуют парами цинка при высокой температуре. При такой обработке происходит полное сцепление стали и частиц цинка, что позволяет получить плотное равномерно распределенное покрытие по всей площади трубы.
2. Горячее оцинковывание. Подготовленную трубу погружают в расплавленный цинк с температурой до 450 градусов. При таком способе, цветной металл заливает резьбовые соединения и ложится неровным слоем – есть наплывы и утолщения. Способ неэкономичный.
3. Методом электролиза. Слой цветного металла получается равномерный, но не имеет прочного сцепления со стальной поверхностью, что в будущем может провоцировать сколы и трещины в покрытии. Пористая структура цинкового слоя позволяет агрессивным жидкостям проникать к стали и повреждать ее.

В зависимости от назначения стальных оцинкованных конструкций выбирают способ покрытия – более или менее надежный.

Перед простыми стальными трубами оцинкованные магистрали при эксплуатации имеют ряд преимуществ:

• тепловое расширение меньше деформирует конструкции;
• устойчивы к механическому повреждению;
• гладкая внутренняя поверхность увеличивает пропускную способность трубопровода, что снижает риск зарастания сечения трубы посторонними отложениями – известью, песком, грязью;
• выдерживают давление до 1,6 МПа;
• устойчивость к повреждению оксидом железа в течение 20 и более лет.

Не рекомендуется применять оцинкованные элементы при организации скважин для домашнего водопровода. Контакт с грунтом изменяет химические показатели воды, а в местах стыков может образоваться коррозия из-за повреждения цинкового напыления во время сварки.

Наиболее безопасно и длительно оцинкованные магистрали можно эксплуатировать для доставки холодной воды, имеющей высокий pH – от 7,5 до 8,5. Для городского водопровода это редкость, так как не везде имеются установки для качественной очистки сточных вод и снижения ее кислотности.

Горячая вода увеличивает скорость образования коррозии в 5 раз, а скачки температур внутри трубы вызывают разрушение защитного покрытия.

Соединения оцинкованных и медных труб также снижают качество покрытия, так как ионы меди действуют агрессивно и уменьшают срок эксплуатации трубопровода.

Согласно нормативным данным оцинкованные стальные конструкции:

• не должны иметь трещины и вздутия;
• могут иметь следы зачистки, если слой защитного покрытия не уменьшается до предельно допустимых значений;
• торцевые части не должны иметь расслоения и зазубрины, превышающие 0,5 мм;
• срез выполнен под прямым углом, скос не более 2 градусов.

Срезы могут не иметь цинкового покрытия, так как предназначены для сварки. Муфтовые соединения покрываются полноценным защитным слоем толщиной не менее 30 микрон.

Черные металлы для водопровода

На фоне материалов, имеющих разнообразные защитные покрытия, водопроводные конструкции из черных металлов – это бюджетный, и не самый надежный вариант обустройства водопровода.

Магистрали из углеродистой стали имеют следующие недостатки при эксплуатации:

1. Подвержены образованию конденсата, поэтому требуется дополнительная изоляция внешнего слоя. Избыток пара способствует образованию коррозии.
2. Уменьшение внутреннего диаметра из-за отложений в районах, где вода имеет примеси солей. Отложения на внутренних стенках снижают производительность водопровода из стальных труб.
3. Затрудняют монтажные работы.
4. Имеют неэстетичный внешний вид.
5. Заявленный производителем срок эксплуатации не соответствует реальному, и трубы приходится менять быстрее. Какой срок выдержит конструкция предугадать невозможно.

Достоинствами стального водопровода являются:

• низкая стоимость;
• высокое сопротивление температурам и деформациям;
• устойчивость к механическим повреждениям.

По ГОСТу трубные магистрали должны работать максимально 20 лет, но многое зависит от качества монтажных работ и химического состава транспортируемой жидкости.

Стоит ли выбирать стальные трубы для водопровода

В многоквартирном доме трубопровод монтируется с расчетом на 30 лет эксплуатации. Сталь вполне выдерживает этот срок. Засоры, возникающие по причине скопления песка, извести, коррозии могут снизить производительность трубы. Чтобы стальные конструкции служили дольше, их время от времени приходится профессионально чистить, что требует дополнительных финансовых затрат.

Использование металлических труб из дешевого сегмента в квартирных и частных домах неоправданно, так как замена трубопровода – процесс затратный, связан с отключением воды на несколько суток.

Выбирать лучше из материалов, покрытых специальными составами – цинком, хромом, керамикой, эмалью. Такие материалы обходятся дороже при покупке и монтаже, но служат дольше, и не требуют частых мер по уходу и прочистке. Особенностью стальной трубы с добавками хрома является заявленный срок эксплуатации более 100 лет, но есть противопоказания к содержанию хлора, который агрессивно воздействует на нержавеющую сталь, поэтому перед покупкой требуется проверить количество растворенного хлора в водопроводе.

Опасно ли применение оцинкованных труб в водопроводных системах

Основная проблема стальных водопроводных труб — подверженность коррозии. Чтобы увеличить срок службы изделий и избавиться от появления ржавчины, стальные трубы покрывают изнутри и снаружи слоем цинка. Однако известно, что цинк — металл токсичный, накапливаясь в организме он способен вызывать тяжелые формы отравления. Этот факт заставляет задуматься о том, насколько безопасно использовать оцинкованные трубы в водопроводных магистралях.

Способы оцинковки

Оцинковка предохраняет трубу от влаги и контакта с атмосферным кислородом, двух факторов, которые всегда являются причиной появления ржавчины. Цинк — металл, обладающий антикоррозийными свойствами, поэтому при нанесении на трубное изделие он закрывает доступ воздуха и воды к стальным поверхностям и блокирует процессы ржавления.

Сколько прослужит такая труба зависит от качества покрытия и его толщины.

Есть несколько вариантов оцинковки:

Обратите внимание! После оцинковки масса трубы увеличивается примерно на 3 %.

Чем хороши оцинкованные водопроводные трубы

Труба после оцинковки не только обладает антикоррозийной защитой, благодаря обработке внутренней поверхности увеличивается ее пропускная способность, поскольку гладкие стенки не зарастают отложениями.

Стальная оцинкованная труба обладает небольшим тепловым расширением, свободно выдерживает температуру от 20 до 140°С и давление рабочей среды 1,6 МПа.

Это прочное изделие способно выдерживать гидроудары, его трудно повредить путем механического воздействия.

Средний срок службы оцинкованных трубных изделий составляет 20-30 лет.

Обратите внимание! По сравнению с трубами из обычной стали длительность работы оцинкованных изделий значительно увеличивается. Если обычная стальная труба служит не более 5 -10 лет, то труба из оцинкованной стали может работать до 20-30 лет.

Опасно ли использование оцинкованных труб для воды

Трубы из углеродистой стали с оцинковкой применяют для внутридомовой подачи воды, не смотря на токсичность цинка. Хотя ни в одной стране мира цинк не включен в список веществ, которые являются канцерогенами. Так что проблема просто надумана.

По существующим нормативам контакт цинка с водой для питья не представляет собой опасности.

Обратите внимание! Для того чтобы цинк растворился в воде, температура рабочей среды в трубах должна быть не меньше 100°С. Но даже в этом случае он не может вызвать отравления. Предельно допустимая концентрация цинка в воде 5 мг на литр, а в норме его потребление человеком в сутки должно быть 10 — 20 мг.

Строительные нормы позволяют устанавливать трубы из оцинкованной стали для ХВС и ГВС, а также для отопления, поскольку они не наносят вреда здоровью.

Особенности монтажа оцинкованных труб

Монтаж труб с оцинковкой требует осторожности и особого подхода, поскольку при соединении труб очень просто повредить защитный слой. Сложностями при монтаже объясняется сравнительно низкая популярность изделий из оцинковки несмотря на ее очевидные достоинства.

В трубопроводных системах из оцинкованных изделий применяют резьбовое соединение или сварку.

Резьбовое соединение

Сложность возникает тогда, когда приходится наносить резьбу вручную. Для этого понадобятся специальные инструменты:

• Тиски для трубы, чтобы исключить вращение изделия при нанесении резьбы и, соответственно, повреждения защитного покрытия.
• Плашка с направляющей рамкой, оснащенная держателем и воротком для нарезки.
• Напильник по металлу для зачищения фаски.

Процесс требует необходимых навыков, и знаний, поэтому проще купить трубу с уже готовой резьбой.

Когда резьба наносится в производственных условиях после термодиффузии, она надежно защищена и подходит для монтажа с применением фитингов.

Фитинги для оцинкованных труб

Горячая же оцинковка повреждает резьбу, на ней часто образуются наплывы, и потому ее необходимо заново подготовить. Тем не менее, резьбовое соединение оцинкованных труб довольно прочное и надежное.

Сварка

Долгое время считалось, что сварка не подходит для монтажа оцинкованных труб, поскольку в области шва полностью испаряется защитное покрытие, что неизбежно приводит к появлению ржавчины в месте шва. Поэтому использовать более дорогие оцинкованные изделия, если они прослужат столько же, сколько дешевые аналоги из обычной стали, попросту не имеет смысла. Причина в том, что температура кипения цинка — 900°С, а для того, чтобы расплавить стальную трубу требуется нагреть ее до 1500°С.

В настоящее время известно несколько способов сварки, которые исключают повреждение покрытия. Они основаны на том, чтобы не допустить испарение цинка. С этой целью применяют специальный флюс — защитный раствор, который предохраняет металл от выгорания. Для образования сварочного шва при этом используют присадок, который плавится и образует прочное соединение.

В качестве защиты можно вместо флюса использовать углекислоту.

Обратите внимание! Чтобы избежать пористости соединения, в зоне шва цинковое покрытие зачищают.

Для тонкостенных труб, диаметр которых не превышает 5 мм используют газоэлектросварку и накладное медное кольцо, которое после выполнения шва снимают, что сохраняет целостность покрытия в месте соединения.

Оцинкованная труба для водоснабжения: за или против?

Оцинкованные трубы для водопровода используются для подачи горячей, холодной воды и отопительных системах. Оцинкованная сталь в несколько раз увеличивает срок службы водопроводной системы. Давайте рассмотрим по ближе трубы из оцинковочной стали, разберёмся в стандартах и рассмотрим плюсы и минусы. Т- расшифровка труба.

1. Нормативная документация
2. Стандарты
3. Правила монтажа
4. Сварочное соединение
5. Резьбовая сборка
6. Без сварки и резьбы
7. Разновидности оцинкованных труб
8. Что такое оцинковка
9. Характеристики изделий
10. Классификация
11. Таблица размеров
12. Достоинства
13. Недостатки
14. Заключение

Нормативная документация

Стальные трубы для водопроводов используются достаточно давно: уже не одно столетие, как сталь с успехом заменила самые первые медные и свинцовые трубы, использовавшиеся для водоснабжения ещё в Древнем Риме. Сталь имеет множество преимуществ, по сравнению с другими материалами – прежде всего, прочность и стойкость к различным видам нагрузок. Но, вместе с тем, она очень чувствительна к воздействию влаги, в результате чего начинается разрушающее действие коррозии металла.

Избежать этого опасного воздействия можно двумя способами:

1. Добавлением в состав стали легирующих компонентов, делающих эту сталь нержавеющей.
2. Покрытие стального изделия тонким слоем цинка, придающего устойчивость к сырости.

Первый вариант борьбы с коррозией более эффективен, однако получаемая в результате нержавеющая сталь имеет очень высокую себестоимость. Поэтому, гораздо большее распространение получила оцинкованная труба для водоснабжения. В принципе, оцинковку возможно наносить на любую стальную Т. – прямошовную, спиралешовную, профильную и т.д. Но самым распространённым вариантом оцинкованных Т., используемых при монтаже водопроводных сетей, является ВГП, изготовленная в соответствии с ГОСТом №3262, принятым в 1975г.

Стандарты

Согласно этому ГОСТу, труба должна отвечать нижеперечисленным стандартам:

• Производится из стальной спиралевидной ленты методом последующей электросварки.
• В продажу поставляются в виде отрезков длиной 4…12м, Т. диаметром менее 20мм могут поставляться заказчику в бухтах, без нарезки на короткие отрезки.
• Внутренний диаметр составляет от 6 до 150мм. Для создания водопроводной развязки используют Т. с внутренним диаметром от 15мм.
• В зависимости от толщины стенки трубы ВГП бывают лёгкими, средними и усиленными.
• Края Т. могут иметь резьбу. При этом допускается на резьбовых стыках отсутствие цинкового напыления.
• Кривизна Т. составляет не более 2мм на каждый метр длины Т..
• Рабочее давление для обычных и лёгких труб – не менее 25 атмосфер, а для усиленных – 32 атмосфер.

Часто возникает вопрос – допустим ли контакт цинка с питьевой водой, ведь этот металл считается токсичным? Санитарно-технические нормативы, в частности ВСН №5888 допускают контакт оцинкованных Т. и с горячей, и с холодной водой.

Правила монтажа

Оцинкованные водопроводные трубы могут соединяться между собой несколькими способами. В том числе, произвести их стыковку можно своими руками, без привлечения профессиональных слесарей-монтажников. Основные типы соединения оцинковки:

• Резьбовое.
• Сварочное.
• Бессварное муфтовое.

Сварочное соединение

Подобный способ стыковки оцинкованных труб ещё сравнительно недавно признавался недопустимым. Дело в том, что при нагреве стыковочного шва до температуры плавления стали, слой цинка попросту выгорал. Стыки отдельных Т. в водопроводных системах любого типа и так представляют место повышенного риска, а лишённые антикоррозийной защиты сварные швы вообще делают использование оцинкованных труб абсолютно бессмысленным. Кроме того, пары цинка создавали реальную угрозу здоровью и даже жизни сварщику. Накапливаясь в организме, цинк вызывал серьёзные отравления и интоксикации, способные закончиться летальным исходом.

Решить данную проблему удалось, создав специальные флюсы, которые наносятся на поверхность трубы непосредственно в процессе сварки. Пруток с присадкой прижимается к поверхности стыка, и расплавляясь под действием автогена, создаёт шов. При этом, в результате взаимодействия между флюсом и цинком, защитный слой не испаряется, а лишь расплавляется, после чего вновь застывает. Таким образом, защитный слой оцинковки полностью сохраняется.

Резьбовая сборка

Другой вариант соединения оцинковки, самый распространённый в недавнем прошлом – стыковка при помощи резьбовых фитингов. В ходе монтажа трубопровода, на оцинкованные трубы нарезаются на отрезки необходимой длины. После этого на концах Т., при помощи плашки, нарезается резьба. В продаже имеются Т. уже с резьбой, нанесённой в заводских условиях. Однако, имеющиеся в продаже Т., длиной в 4-12м, могут использоваться лишь для прокладки прямых водопроводных магистралей. Для создания же внутриквартирного трубопровода их всё равно придётся разрезать на части.

Резьбовые соединения для оцинкованной трубы

Резьба накручивается на оцинковку следующим образом:

• Отрезок Т. зажимается в тисках. При этом следует затягивать тиски осторожно, дабы не повредить защитный цинковый слой.
• Конец Т. смазывается любым техническим маслом, а торец обрабатывается болгаркой или напильником под углом в 45 о . Это облегчит заход плашки на трубу.
• Вращая плашку, нарезаем резьбу необходимой длины, в зависимости от размера длины на стыковочной муфте, на обоих концах Т.
• Стыкуем Т. при помощи резьбовой муфты, тройника или угольника с уже собранным участком водопровода. Далее отмеряем и отрезаем новую трубу, повторяя весь процесс заново.

Для герметизации резьбовых стыков используют любую подмотку – начиная от пеньки из льна, и заканчивая современными герметиками, типа ленты «Тангит-Унилок».

Без сварки и резьбы

В последнее время появилась особая технология, дающая возможность стыковать оцинкованные трубы без использования сварки и без нарезания резьбы. В её основе лежат специальные муфты с болтовым соединением, закрепляющиеся в канавках на краях Т. Подобное соединение обеспечивает рабочее давление внутри сети до 150 атмосфер. Простота и скорость такого монтажа превышают как резьбовой, так и сварочный вариант. По сравнению с последним он также имеет преимущество в пожаробезопасности.

Разновидности оцинкованных труб

На современном рынке строительных и сантехнических материалов представлен широкий спектр стальных труб с нанесённым защитным слоем из цинка. Они могут иметь самые разные эксплуатационно-технические характеристики, зависящие от технологии производства, размера, толщины стенок и т.д.

Что такое оцинковка

Нанесение на внешнюю и внутреннюю поверхность труб тонкого слоя цинка позволяет, согласно строительному нормативу, увеличит сроки их эксплуатации на 5-10 лет. Хотя, на практике, эти сроки могут быть гораздо длиннее – не редкость, когда правильно собранные трубопроводы из оцинковки безаварийно служили свыше полувека.

Оцинковка наносится на сталь двумя основными способами:

1. Горячим.
2. Диффузионным.
3. Гальваническим.

Горячий способ подразумевает погружение труб в расплав цинка, находящийся под температурой порядка 450 о С. После этого Т. остужаются, и цинк застывает на их поверхности тонкой плёнкой. Диффузионный метод отличается от горячего тем, что цинк разогревается ниже температуры плавления – всего до 400 о с, после чего напыляется на поверхность трубы. В результате между сталью и цинком создаются атомарные связи – частички цинка проникают в стальную кристаллическую решётку.

Гальванизирование происходит при погружении стальной Т. в раствор цинка, и пропускания сквозь него электротока. Ионы цинка оседают на поверхности стали, образуя защитный слой нужной толщины. Ещё один, редко применяемый способ – окраска поверхности Т. краской, содержащей в своём составе частицы цинка. В результате обработки чёрная стальная Т. приобретает серебристый цвет – либо глянцевый, либо матовый.

Характеристики изделий

Эксплуатационно-технические характеристики оцинкованных труб во многом зависят от характеристик стальных Т., подвергнутых оцинковке. К числу основных характеристик относят:

• Диаметр изделия. По традиции, для стальных труб используют градацию в дюймах – например, ½ дюйма. Чтобы узнать диаметр Т. в более привычных миллиметрах, понадобится умножить размер, указанных в дюймах, на 25,4, так как 1 дюйм равен 2 см 54 мм.
• Толщина стенок – большая, средняя, малая. От этого показателя зависит удельная масса Т., её сопротивление механическим нагрузкам, в том числе и предельному внутреннему давлению в сети. Естественно, толщина стенок влияет и на сроки эксплуатации изделия – чем она больше, тем, теоретически, дольше прослужит труба.
• Форма Т.. Помимо традиционных Т. с круглым сечением, на рынок может поставляться профильная оцинковка, с квадратным или прямоугольным сечением.
• По сроку службы все оцинкованные Т. примерно равны: он составляет, согласно нормативам, не менее 25 лет.

Классификация

Классификация оцинкованных труб производят по нескольким признакам:

• Вид трубы.
• Диаметру.
• Внутреннему проходу.
• Марке стали.

Самый распространённый вид оцинкованной Т. – ВГП (водогазопроводный). Но могут встречаться в продаже профильная и электросварная оцинковка. Диаметр стальных труб, чаще всего применяемых для монтажа внутридомовых Т. вопроводов, варьируется от 20 до 500 мм, а на размер внутреннего прохода также влияет и толщина стенок. При изготовлении оцинкованных Т. используются различные марки стали, допустимые для этого в соответствии с положениями ГОСТа: Ст1…3пс, кт, 15 пс и т.д.

Таблица размеров

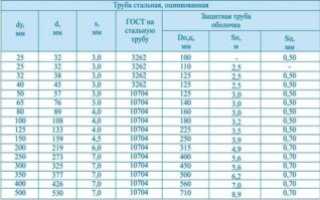

Ниже представлена таблица типоразмеров оцинкованных труб и перечень соответствующих ГОСТов, которым они должны отвечать.

Достоинства

Среди плюсов оцинкованных труб следует особо отметить:

• Стойкость к коррозии металла.
• Устойчивость к механическим нагрузкам, повышенному давлению и гидроударам.
• Повышенная гладкость внутренних стенок, что уменьшает вероятность минеральных отложений.
• Рабочая температура нагрева воды – до 140оС.
• Рабочее давление – свыше 16о атмосфер.
• Повышенный срок службы, составляющий от 20 до 50 и более лет.

Недостатки

Помимо неоспоримых достоинств, оцинкованные трубы обладают и некоторыми недостатками, на которые следует обращать внимание при выборе материала для трубопровода:

• В отличие от большинства пластиковых Т., оцинковка боится перемерзания. Под расширяющим воздействием льда, она, как и обычная стальная Т., рвётся.
• Стоимость оцинкованной Т. превышает цену и обычных стальных, и пластиковых аналогов.

Заключение

Оцинкованная водопроводная труба – весьма надёжна и устойчива к повреждениям. Но, с учётом высокой стоимости и трудоёмкости монтажа, её стоит выбирать в случае, когда требуется особая долговечность, и в то же время механическая прочность водопроводной системы. В этой ситуации использование оцинковки будет целесообразно с точки зрения финансовых и временных затрат.
