Самодельный трубогиб для круглой трубы

Как своими руками сделать ручной трубогиб для гибки круглой трубы?

Для выполнения строительных и монтажных работ, особенно, когда речь идет о трубопроводах, часто требуются трубы с различным углом изгиба, причем, применение фитингов может быть совсем не оправданно.

Ручной трубогиб для круглых труб

Гибка труб в таких случаях осуществляется с помощью трубогибов. Эти устройства бывают стационарные и переносные, промышленные и для домашнего использования.

Устройство и принцип работы ручного трубогиба

Ручной трубогиб по конструкции и принципу работы достаточно прост, поэтому домашний умелец вполне может справиться с его изготовлением самостоятельно. Главными элементами в любом устройстве для гибки труб считается нажимная пластина. На нее с определенным усилием надавливает специальный механизм, и она передает усилие на обрабатываемую трубу.

В качестве механизма для нажима используют как электрический двигатель или гидравлический насос, так и пружину с фиксаторами.

Для выполнения гибки, гофру устанавливают между нажимной пластиной и несколькими валами, которые выполняют функцию стабилизаторов. Также с помощью валов можно корректировать радиус изгиба, поскольку их положение регулируется.

Так, для изгиба трубы по малому радиусу, валы располагают достаточно близко друг к другу, а если необходимо увеличить радиус, то их переносят подальше друг от друга.

Главными элементами в трубогибах являются валы в форме полумесяца

Для изгиба круглой трубы на трубогибы устанавливаются валы в форме полумесяца.

Ручное устройство

Самодельный ручной трубогиб, с помощью которого осуществляется гибка круглых труб, представляет собой два проточенных шкива, один из которых фиксируется неподвижно, а второй вращается вокруг первого на расстоянии диаметра обрабатываемой трубы. Принцип его работы прост: между двумя шкивами закладывают трубу и путем вращения подвижного шкива изгибают круглую трубу до нужного угла.

Ручной трубогиб в руках умелого хозяина может понадобиться в любой момент, потому подходить к его изготовлению стоит основательно, так, чтобы им можно было изгибать трубы различного диаметра.

Для такой конструкции потребуется два тройных шкива вместо одинарных: одна пара будет использоваться для гибки труб 1/2″, другая – для трубы 3/4″, и одна для дюймовых труб.

На рынке вряд ли удастся купить такие приспособления, поэтому заказать их нужно будет в токарной мастерской. На торцах валов делается выточка, которая по размерам совпадает с половинным диаметром гофры.

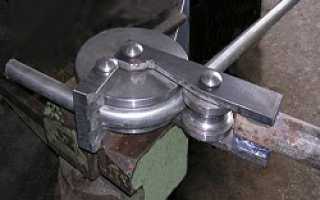

Ручной трубогиб состоящий из двух шкивов, один из которых закреплен неподвижно

Еще один важный момент, который нужно учесть при изготовлении валов – стационарный шкив по размеру должен быть минимальным, поскольку от этого зависит минимально возможный радиус изгиба изделия. Оптимальный размер подвижного вала превышает в два раза диаметр стационарного.

Последовательность изготовления конструкции трубогиба

Итак, теперь непосредственно об этапах работы, которые выполняются самостоятельно:

• после того, как валы заказаны, приступают к изготовлению основания под самодельный трубогиб. Для него подойдет толстая металлическая пластина (не менее 10 мм) квадратной формы. Для крепления основы к столу необходимо просверлить четыре отверстия по углам пластины, либо же приварить к металлическому столбу, замурованному в пол;
• по центру пластины с помощью сварки крепят штифт такого же диаметра, как и малый тройной вал;
• следующим этапом необходимо изготовить поворотный механизм. Для этого три металлические пластины сваривают в виде буквы П (ширина пластин более 50 мм), причем высота конструкции зависит от диаметров большого и малого вала: в этой высоте должны поместиться полностью подвижный шкив и половина стационарного;
• для монтирования валов потребуется просверлить несколько отверстий. Ножки буквы П находятся на расстоянии друг от друга, чуть большем, чем высота валов. К верхней планке конструкции приваривают ручку, длиной около 25 см, на которую впоследствии надевают трубку-рычаг;
• большой штифт монтируется в первую очередь и закрепляется шплинтами за пластиной в виде буквы П, а малый вал надевают вместе со всей конструкцией;
• для оборудования стопора трубы к станине приваривают еще один штифт, установленный вертикально. Он будет служить в качестве упора.

После того, как самодельный трубогиб собран, необходимо провести испытания.

После изготовления трубогиба, необходимо провести его испытание

Для этого лучше всего использовать остатки гофры, а не новый материал.

1. Если нужно согнуть трубу без сплющивания места изгиба, то ее заполняют песком.
2. Тонкостенные изделия легко гнутся холодными, а дюймовые лучше разогреть.

Как сделать трубогиб своими руками? (видео)

Облегченные модели трубогибов

Существует несколько способов изготовить более простой конструкционно самодельный трубогиб. Для первого варианта устройства, с помощью которого можно легко согнуть стальные и алюминиевые трубы, понадобится деревянный шаблон, толщиною чуть больше, чем обрабатываемая гофра.

Для изготовления шаблона используют доски, которые выпиливают под наклоном. Это необходимо для того, чтобы сгибаемый материал не выскользнул за шаблон. Соединенные доски фиксируют на поверхности стола или на другом удобном основании. На нем же крепят и упор, с помощью которого будет производиться изгиб.

Для тонкостенных труб можно изготовить деревянный трубогиб

Обрабатываемый материал помещается между шаблоном и упором, затем медленно гнется с противоположного конца. Для облегчения работы можно воспользоваться рычагом, который вставляют либо в саму трубу, либо поверх нее. Не рекомендуется гнуть трубу в центре шаблона, поскольку можно ее поломать. Это наиболее простая конструкция трубогиба.

Второй способ похож на предыдущий, только в качестве шаблона используются металлические крючки, которые закрепляют поверх фанерного листа по линии предполагаемого изгиба. Преимущество данной конструкции заключается в том, что крючки можно переставлять для изменения радиуса трубы.

Преимущества и недостатки ручных трубогибов

Основные достоинства ручных устройств:

1. Ручной трубогиб обладает небольшими габаритными размерами и весом. Гибка труб с их помощью возможна практически в любом месте: в мастерской, на дачном участке, в гараже или на строительной площадке. Как правило, необходимость в трубогибе для круглых труб возникает в тех местах, где прокладывают инженерные системы.
2. Еще одно преимущество заключается в том, что с помощью таких устройств легко осуществляется гибка труб из мягкого металла или же тонкостенных изделий.
3. Ручной агрегат достаточно мобилен: при необходимости его с легкостью можно перенести в любое место.
4. С работой на ручном трубогибе справится даже самый неопытный пользователь: принцип его работы настолько прост, что не разобраться в нем просто невозможно.

Ручной трубогиб имеет массу преимуществ, однако им нельзя согнуть трубы большого диаметра

Однако, наряду с достоинствами, существуют и недостатки использования подобного прибора. Один из наиболее важных: отсутствие возможности изогнуть трубу большого диаметра. Также затруднительной будет гибка толстостенной гофры.

Как сделать трубогиб для трубы своими руками: чертежи, схемы, видео

Вашему вниманию предлагается статья с пошаговыми инструкциями и чертежами по изготовлению поворотного трубогиба для профиля и круглых труб. Мы расскажем об основных правилах сборки рычага и станины домашнего станка своими руками и приведём видеоинструкции с комментариями.

• Немного о радиусах
• Как сделать поворотный трубогиб своими руками

На разных этапах строительства, монтажа водопровода и других работах часто приходится сталкиваться с необходимостью ровного загиба трубы по большому или малому радиусу. Сделать это без специального приспособления невозможно — труба деформируется и качество изделия сойдёт на нет.

Немного о радиусах

Круговой загиб подразумевает определение величины радиуса, которую можно подразделить на три категории:

1. Малый радиус — от 50 до 250 мм. Загиб под таким радиусом уместно назвать коленом. Его выполняют на водопроводных трубах круглого сечения Ø 15–75 мм, либо на трубах квадратного профиля 15–25 мм (декоративная ковка).
2. Средний радиус — от 250 до 500 мм. Часто применяется для изготовления кольцевых форм из полосы 40х3, трубы Ø 15–75 мм, квадратного (15–25 мм) или прямоугольного (до 20х40 мм) профиля — обода бочек, резервуаров.
3. Большой радиус — более 500 мм. Применяется для изготовления арочных элементов — каркасов теплиц, козырьков, рёбер сварных конструкций. Обычно это квадратный (15х15, 20х20) или прямоугольный профиль 20х40, 40х60 мм. Арки из круглой трубы обычно не делают — к ним неудобно крепить распределительную обрешётку, но загнуть круглую трубу большого радиуса можно при диаметре не более 75 мм.

Радиус на более толстых трубах выполняется не изгибанием, а сегментацией — когда колено нарезается сегментами и сваривается.

Загибы малого радиуса в большинстве случаев необходимы на водопроводных трубах Ø 15–38 мм. Часто важен сам факт изгиба под нужным углом, чем его качество. В обиходе мастеров имеется две разновидности трубогибов для выполнения этой задачи — трёхточечный и поворотный.

Как сделать поворотный трубогиб своими руками

Этот вид инструмента часто можно встретить в «ручном» исполнении. Усилие прикладывается оператором через рычаг. Приспособление просто изготовить, имея навык слесаря и сварщика. Для этого понадобятся основные элементы — рычаг, два колеса с блоков (с желобами) разных диаметров, стальная пластина и другие металлические детали.

Сначала нужно изготовить мощную вилку (металл не менее 5 мм) под толщину колёс. Для этого необходим расчёт. Предположим, что нам необходимо гнуть трубу с наружным диаметром 25 мм. В нашем распоряжении имеются колёса (подшипники) двух диаметров: r₁ = 250 и r₂ = 100 мм (радиусы 125 и 50 мм соответственно). Радиус большего колеса будет внутренним радиусом колена.

Конструкция вилки будет такой:

Конструкция вилки трубогиба

Главный размер вилки рычага — расстояние между колёсами (d = 25) — посадочное место трубы и должно быть равно её диаметру плюс 1–2 мм. В нашем случае это 25 мм.

Примечание. Если колёса имеют желоб, в расчёт берётся внутренняя точка жёлоба.

Следующий шаг — определяем расстояние между осями колёс (а) по формуле:

• а = d + r₁ + r₂ = 25 + 125 + 50 = 200 мм

Далее следует определить достаточный размер вилки, исходя из расстояния между осями колёс (с). Здесь нужно придерживаться только ориентировочного зазора между малым колесом и задней стенкой вилки (принять 10 мм), а также запаса металла на крепление стационарной оси большого колеса (принять 30 мм):

• с = а + r₁ + 10 + 30 = 280 мм

Величина зазора между полками вилки (в) будет равна толщине колеса плюс 1–2 мм (принять в = 30 мм).

Малое колесо будет установлено на оси, неподвижно закреплённой на полках вилки. Постарайтесь применить на этой оси подшипник — это заметно облегчит работу по сравнению с простым («сухим») креплением.

Если стоит задача сделать трубогиб для нескольких диаметров труб (от 15 до 38 мм), расстояние между полками вилки должно быть достаточным для установки максимально толстой трубы. Полку вилки сделайте длиннее и просверлите отверстия для стационарной оси для каждого из диаметров.

Узел 1 — крепление рычага к вилке — по возможности выполните надёжным резьбовым соединением с обваркой. Просто приварить «в торец» ручку рычага будет ненадёжно, т. к. именно через эту точку передаётся вся нагрузка.

В качестве основы для площадки трубогиба подойдёт стальная пластина 350х200 мм или более при толщине от 8 мм. Продумайте сразу, каково будет назначение станка — стационарный или переносной. Предусмотрите монтажные отверстия в пластине Ø 12–20 мм.

Конструкция площадки: 1 — упор; 2 — монтажные отверстия; 3 — рычаг; 4 — направление усилия в момент загиба; 5 — ось, закрепленная на вилке; 6 — труба; 7 — стационарная ось

Стационарную ось можно выполнить из обычного штыря, приварив его в центре пластины, но лучше использовать подшипник или подшипниковую втулку. Упор закрепляется по месту, после сборки поворотного механизма. Если станок рассчитан на один диаметр, упор (уголок 50х50 мм) можно просто приварить к платформе. Если диаметров несколько, опытным путём установить местоположение упора под каждый из них, сделать отверстия в соответствующих местах и подобрать стержни (крепление «на палец»).

Как работает трубогиб, видео

В точности исполненный станок дополняется фиксаторами для гнутья тонкостенных труб. Такой подход актуален на производстве, где работа ведётся в основном одним-двумя видами труб.

Видео: трубогиб на производстве

Эту базовую модель можно усовершенствовать — сделать колёса подвижными вдоль оси крепления, тем самым расширив диапазон радиусов. Для этого понадобятся более остроумные решения и точное исполнение деталей.

Усовершенствованный ручной трубогиб своими руками, видео

Заводские станки и инструменты для задания малых радиусов имеют тот же неизменный принцип, но скомпонованы по-другому. Более удобные и совершенные крепления, которые переставляются легко и быстро, механизированный труд, точное исполнение и бережное отношение к заготовке — то, что нужно профессионалу, который привык работать много и качественно.

Ручной электрический трубогиб

Качественно изготовить основные детали комплектных станков — систему упоров и рычаги — можно только в заводских условиях.

Соблюдая основные правила и сам принцип гнутья трубы, можно применять любые имеющиеся в распоряжении детали для усовершенствования станка.

Трубогиб для круглой трубы — виды, принцип работы, как сделать самому

В стране немало народных умельцев, которые своими руками сооружают различные технические приспособления, средства передвижения, металлоконструкции для различных построек на участке с применением изогнутых трубных изделий. Для получения нужных заготовок используют трубогиб для круглой трубы, который приобретают в торговой сети или делают своими руками.

Стоит отметить, что многие заводские приспособления для изгибания труб имеют широкие функциональные возможности благодаря ряду идущих в комплектации сменных насадок. Но если в домашнем хозяйстве необходимо изгибать трубные элементы только одного диаметра, имеет смысл изготовить трубогиб самостоятельно.

Рис. 1 Арбалетные ручные трубогибы с храповым механизмом

1. Принцип работы
2. Разновидности трубогибов
3. Трубогиб для круглой трубы своими руками

Принцип работы

Трубогибом называют силовое рычажное механическое (электромеханическое) приспособление, предназначенное для изгибания труб в поперечном направлении с сохранением их формы сечения. Различают несколько основных принципов конструктивного исполнения подобных механизмов:

Арбалетный. В арбалетной конструкции трубу помещают между двумя опорами, которыми обычно выступают ролики, и давят на ее центр через храповый механизм шаблоном в виде полукруга с радиусной канавкой, соответствующей диаметру трубы. Это основное конструктивное исполнение ручных механических и гидравлических трубогибов.

Так как прилагаемое усилие в храповом механизме не слишком велико, подобную конструкцию используют для изгиба труб из цветных металлов, алюминия, тонкостенной нержавейки максимальным диаметром в 20 мм.

Прокатка. Напоминает арбалетный вариант, однако труба при изгибании может двигаться в прямом и обратном направлении на двух роликах, а радиус гиба задает центральный роликовый прижим, который постепенно смещается к центру. В ручных механизмах ролик опускают штурвалом, прикрепленным к резьбовому шпинделю. Также эти трубогибы оснащаются дополнительной ручкой, которой вращают прижимной ролик, реализуя таким способом протяжку.

Обычно таким методом изгибают крупноразмерные трубные отрезки прямоугольного профиля. Производственные станки могут оснащаться ручным или гидравлическим приводом как подачи, так и вращения прижимного ролика.

Методом прокатки обычно получают большой радиус гиба, многократно изгибая заготовку в разных, расположенных на одинаковом расстоянии друг от друга точках. К примеру, в бытовом хозяйстве таким способом получают полусферические опоры для парников и теплиц.

Рис. 2 Станки для изгиба прокаткой

Намотка. В данном механизме торец трубы прижимается к ролику (полукруглому сегменту), диаметр которого соответствует радиусу ее гиба. При вращении ролика труба сдвигается и обвивается вокруг него за счет плотного прижима, получая таким методом изгиб.

Так как для вращения роликового механизма, вокруг которого обвивают трубу, необходимо приложение высоких физических усилий, по такому принципу работают крупногабаритные станки с электроприводом.

Обкатка. В данной конструкции шаблоном является неподвижный ролик или полусферический сегмент с наружной канавкой под диаметр конкретной трубы. Трубную заготовку прижимают к ролику, опускают на нее рычаг с прижимом и двигают его вдоль шаблона, изгибая таким методом трубную оболочку под нужным углом от 0 до 180 градусов.

Такая конструкция отличается простотой и надежностью, широко используется как в заводских, так и в самостоятельно изготовляемых трубогибах.

Стоит отметить, что основная проблема при изгибании любых труб — получение сечения круглой формы в месте изгиба, и она особенно актуальна для тонкостенных изделий. Для борьбы с овальностью используют специальные приспособления — дорны, которые вставляют при проведении работ в трубу. Располагаясь в точке приложения физических усилий и благодаря своей жесткости и круглому сечению, они препятствуют изменению формы трубной оболочки.

Простейший дорн представляет собой металлическую спираль, которую обычно используют в самостоятельно изготовленных трубогибочных приспособлениях. При проведении работ промышленными методами применяют более сложные конструкции дорнов из шарообразных соединенных между собой сегментов.

Также промышленные трубогибочные станки по этому признаку делят на дорновые и бездорновые.

Рис. 3 Ручной рычажный инструмент для сгибания труб с прижимной планкой и роликами

Фаскосниматель для металлических труб – назначение, применение, виды. Возможно будет интересно узнать про специальный инструмент для обработки кромок стальных труб. Виды, где применяются, варианты установки и обработки, а также, популярные модели и производители.

Разновидности трубогибов

Трубогибы широко используют не только в сферах промышленного производства, но и быту. При выборе руководствуются в первую очередь стоимостью, размерными параметрами изгибаемых изделий, объемами производства, принципом работы приспособлений.

По приводу различают ручные механические, гидравлические или с электроприводом трубогибочные механизмы.

В торговой сети представлены следующие основные категории трубогибов:

Ручные с храповым механизмом. Это приспособления арбалетного принципа действия с роликами по краям и со сменными прижимными полусферическими насадками под разные трубные диаметры. Перемещение штока с упором в трубу осуществляется при помощи рукоятки храпового механизма.

Так как мускульная сила человека не позволяет получить значительное физическое усилие, такими приспособлениями изгибают в основном медь, нержавейку, алюминий и сталь с тонкими стенками диаметром не более 1 дюйма (25 мм)).

Рис. 4 Трубогибные станки с намоткой заготовки на шаблон

Ручной с гидравлическим приводом. Это приборы арбалетного типа, у которых вместо механического храповика для подачи прижимной головки используется гидравлический привод. Инструмент рассчитан на бытовое и профессиональное применение при монтаже трубопроводных коммуникаций подачи газа, отопления и водоснабжения. Обычно такие приборы оснащаются рядом головок под трубные диаметры 15, 20, 25, 32, 40, 50 и 60 мм, или 1/2, 3/4, 1, 1 1/4, 1 1/2, 2 дюйма.

Гидравлические трубогибы выпускают ведущие мировые производители различного ручного и электрического инструмента с брендами Rems, Rothenberger, Virax.

При промышленном использовании гидравлические трубогибы оснащают электроприводом. В этом случае они могут работать с трубными изделиями больших диаметров, доходящих до 100 мм.

Ручные (рычажные) приспособления для обкатки. Это одни из широко распространенных ручных станков, в которых неподвижную трубу обвивают вокруг шаблона.

Обычно трубный торец подводят к ролику или сегментному элементу, вставляя в зазор между ним и расположенной рядом опорной деталью. Затем трубу обжимают рычагом, в котором вращается ролик или имеется плоская, профильная пластина.

Чтобы избежать овальности трубы в месте изгиба, многие производители выпускают системы из нескольких обжимных ступеней, рассчитанных на трубные диаметры 15, 20 и 25 мм. В этом случае появлению овальности будут препятствовать стенки шаблона, в которые при изгибе начнет упираться трубная оболочка.

Многие заводские приборы оснащают градусной шкалой изгиба на полукруглом сегментном шаблоне.

Так как при работе приходится прилагать значительную мускульную силу, такие трубогибы рассчитаны на работу с любыми видами металлических труб не более 40 мм в окружности.

Рис. 5 Ручные трубогибы с гидроприводом

Ручного типа для радиальной гибки. Обычно это крупногабаритные стационарные станки, изгибающие трубы по технологии прокатки. В них размещены два крайних ролика, по которым движется труба, и центральный прижимной, задающий радиус изгиба. Верхний ролик плавно опускают на резьбовом штоке (шпинделе), которой закреплен в резьбе станины станка.

Более дорогие приборы промышленного назначения оснащены гидравлическим, электрическим приводом для прокатки.

Поршневого типа с электроприводом. Это крупногабаритные станки арбалетного типа с сегментным прижимом, который двигается при помощи электропривода.

Трубогибочные станки промышленного назначения. Обычно это станки, в которых труба наматывается на движущийся от электропривода шаблон. Сама трубная заготовка подается вручную или механическим методом. Такие станки делят на дорновые, в которых используется внутренняя трубная оправка, и бездорновые.

Рис. 6 Дорн, принцип его применения и дорновые трубогибочные станки

Трубогиб для круглой трубы своими руками

В бытовом хозяйстве для разового изгибания труб нет смысла приобретать заводское изделие рычажного типа или инструмент с гидроприводом.

При наличии сварочного аппарата и даже в его отсутствие сделать такое приспособление своими руками вполне по силам любому мастеру.

Самый простой способ, как сделать трубогиб в домашних условиях — это найти шаблон в виде ролика с полукруглой канавкой, жестко закрепить его на любой поверхности вместе с расположенным рядом упором. Затем между трубой и ограничителем помещают трубу и обвивают ее вокруг ролика. Для прижима трубной заготовки к шаблону используют рычаг с роликовым узлом, который снижает трение.

Чтобы облегчить поворот рычага и снизить прилагаемое усилие, на него помещают ручной усилитель в виде длинного трубного отрезка.

Стоит отметить, что собранный по данной технологии самодельный трубогиб для круглой трубы способен изгибать заготовки диаметром до 40 мм.

Рис. 7 Примеры самостоятельно изготовленных трубогибов

Труборез для стальных труб – виды и конструкция, способы работы. В статье подробно рассказывается про специальный инструмент для резки стальных труб, виды, конструкции. А также, как сделать труборез своими руками. Почитайте, возможно будет интересно!

Существует масса вариантов изготовления трубогибов в кустарных условиях, чертежи подобных устройств можно найти в интернете.

Однако все они изготавливаются по следующей технологии:

• Вначале делают металлическую станину, на которой будут располагаться все основные узлы — шаблон, опора и рычаг. В качестве основы может быть использована толстая пластина с отверстиями, которая крепится к столу, или ее фрагмент, зажимаемый в тисках. Некоторые применяют один или два сваренных между собой металлических уголка, которые зажимают в тисках. Вариантов много и выбор любого из них зависит от конкретной конструкции.
• Далее понадобится чертеж трубогиба, в соответствии с которым выкраивают из металлического листа основные элементы, придают им нужную конфигурацию, сверлят отверстия.
• Затем приступает к сборке приспособления. Сваривают основные детали между собой, монтируют ролик шаблона и обжимной на поворотном рычажном механизме при помощи гаек и болтов. Затем приваривают ручку небольшой длины к обжимному узлу с возможностью ее удлинения трубным рычагом.
• Конструкцию зажимают в тиски или помещают на опорную поверхность, прикручивая к рабочему столу, и проверяют приспособление в действии на фрагменте трубной заготовки.

Рис. 8 Этапы изготовления самодельного трубогиба

В торговой сети реализуют широкий ряд трубогибов для бытового, профессионального и промышленного применения, среди которых у рядового потребителя высоким спросом пользуются ручные рычажные приспособления. В силу простоты конструкции и принципа работы не так сложно сделать подобный заводскому трубогиб своими руками. Для этого необходимо наличие в хозяйстве сварочного аппарата, болгарки, электроинструмента для сверления, элементов в виде роликов и металлических листов для раскроя деталей.

Трубогиб для круглой трубы своими руками

Самодельный трубогиб для круглой трубы сделать можно в нескольких вариантах — от примитивного шаблонного до прокатного и намоточного с электроприводом.

Изделия из гнутой трубы довольно популярны при оформлении приусадебного участка и отделке дома. Заборы, декоративные ограды, каркасы теплиц, навесов и козырьков, шпалеры из гнутой круглой или профильной трубы порой выглядят лучше, чем ковка. Самодельный трубогиб для круглой трубы сделать можно в нескольких вариантах — от примитивного шаблонного (для ручной гибки тонкостенных труб небольшого диаметра) до прокатного и намоточного с электроприводом.

Рассмотрим основные виды самодельных трубогибов с позиций их эффективности и сложности изготовления. Для домашнего мастера сделать некоторые виды станков для гибки труб своими руками не составит проблем, если есть навыки работы со сваркой или на токарном станке. Но есть и довольно сложные установки, которые можно реализовать только в условиях слесарной мастерской или металлообрабатывающего цеха. Следует отметить, что самодельные трубогибы там тоже могут принести немало пользы.

Гибка трубы на шаблоне

Самый простой способ согнуть трубу с заданным радиусом закругления, в том числе и достаточно небольшим. Но чаще всего этот способ применяется для изготовления сравнительно больших конструктивных элементов:

• дуг арочных теплиц;
• опорных конструкций, кровель гаражей и навесов;
• верхних частей заборов.

Шаблон можно сделать из досок толщиной 40 мм, сбив из них щит и вырезав из него дугу необходимого радиуса. Труба закрепляется на одной стороне и медленно сгибается вдоль среза к другой. При этом она охватывает торцевую поверхность шаблона и принимает его форму. Недостатком такого способа является то, что, при необходимости сделать дугу иного радиуса, придется изготавливать другой шаблон.

Более прогрессивный трубогиб своими руками с изменяемым радиусом гибки можно сделать тоже из дерева с применением металлических упоров, которые выставляются по требуемой траектории. Для упоров используются крючки или обычные шпильки, выступающие над плоскостью щита на 4 – 7 см, в зависимости от диаметра трубы.

По всему щиту просверливаются ряды отверстий, образующих дуги требуемого радиуса, переставить упоры — дело нескольких минут. Как выглядит такой шаблон с крючками можно увидеть на фото. Без применения домкратов и лебедок на нем можно гнуть трубы диаметром до 30 мм с толщиной стенки 1 – 2 мм. Если к свободному концу трубы прикрепить трос ручной лебедки или винтового натяжного механизма, то справиться можно и с трубами до 40 мм.

Трубогиб обкаточного типа

Такой способ гибки труб хорош тем, что станок очень компактный и легкий. Его можно взять с собой на дачу, на строящийся объект или использовать в полевых условиях. Он не требует электричества или иного источника энергии — все делается исключительно руками. Варьируя длину рычага, можно регулировать прилагаемое усилие.

Трубогибы вальцовочные

Трубогиб для круглой толстостенной трубы своими руками оборудуется ручным или электрическим приводом, в зависимости от требуемой производительности. Если гибка труб производится изредка и в небольшом объеме, то заморачиваться с приводом нет необходимости. Но для мелкосерийного производства понадобиться электромотор. Его можно подключить к прокатному ролику посредством цепной или шестеренчатой передачи.

Конструкция базируется на раме из двух швеллеров, между которыми на горизонтальных осях установлены два опорных ролика. Вертикальная стойка приваривается посредине рамы и на ней располагается подвижный приводной ролик, положение которого по вертикали регулируется винтом.

Труба устанавливается на опорные ролики и прижимается к ним приводным. Вращая рукоятку, оператор передвигает трубу, которая изгибается под заданным радиусом, зависящим от силы воздействия прижима. Такой трубогиб своими руками отлично справляется с профильными и круглыми трубами диаметром до 40 мм, если правильно выбрать диаметр роликов и передаточное число привода.

Как правило, вальцовочные станки промышленного изготовления отличаются довольно высокой ценой. При самостоятельном изготовлении они будут в несколько раз дешевле при той же производительности и возможности регулировок. Самую ответственную часть (ролики) можно выточить самому, если есть навыки работы на токарном станке, заказать в интернете или купить в любом цехе по обработке металла.

Трубогиб арбалетного типа

Как работает арбалетный гидравлический трубогиб можно увидеть на видео:

Основные расходы пойдут на покупку домкрата. Если у вас в гараже такой инструмент есть, то для периодической работы его можно использовать. Но при необходимости гнуть трубы часто и в большом объеме, для станка нужно купить свой домкрат требуемой мощности.

Практика показывает, что часто самодельные станки не уступают промышленным по возможностям, но обходятся намного дешевле при изготовлении своими руками. В их конструкции можно использовать различные неликвиды и подручные материалы, которые годами дожидаются своего часа в гараже или сарае. Но к изготовлению собственных конструкций нужно подходить взвешенно и ответственно, изучив прежде опыт других самодеятельных конструкторов.

Порой в сети или литературе можно найти очень остроумные решения сложных технических проблем, которые по той или иной причине не используются профессиональными конструкторами. Но есть и ряд совершенно нерабочих решений, которые создают только видимость полноценной работы установки. К информации из интернета необходимо подходить с достаточной долей критичности и рассмотреть несколько вариантов конструкций, прежде чем попытаться реализовать одну из них или на их основе создавать свою.

Принципы изготовления трубогиба для круглой трубы своими руками

Чтобы провести трубопровод по частному участку, необходимо совместить между собой ряд элементов. В любом случае система будет иметь как прямые участки из труб, так и изгибы. Для сгибания отдельных элементов нужно использовать специализированное оборудование. Чтобы не обращаться в мастерские и не покупать дорогой станок, можно собрать трубогиб для круглой трубы своими руками.

Использование трубогиба для круглых труб

Способы изгиба трубы

Существует несколько вариантов изгиба труб:

1. Метод намотки.
2. Способ обкатки.
3. Изгибание через три вальца.
4. Метод волочения.
5. Изгибание используя две опоры, груз.
6. Применение гидростатического давления.
7. Изгибание с применением копиров.

Помимо представленных методов, существует две основных технологий гибки. Горячая — эта технология применяется дли сгибания труб без использования трубогибов. Они нагреваются с наружной, внутренней стороны с применением наполнителя (речного песка). Холодная — применяется дли сгибания пластичных металлов.

Предназначение устройства

Трубогибы предназначены для сгибания труб разного сечения. С их помощью можно изготавливать переходы, изделия разной формы. Они необходимо при сборке трубопроводов для перемещения агрессивных жидкостей, воды, газа, химикатов.

Конструкционные особенности

Трубогиб для круглых труб состоит из нескольких ключевых элементов:

1. Станина, на которой закрепляются другие детали.
2. Металлический корпус.
3. Трубные упоры, гидроцилиндр.
4. Ролики — от 1 до 3.

Для передачи усилия на обрабатываемую деталь применяются разные типы приводов. Самодельные модели наиболее часто имеют ручное управление. Для этого на одном из роликов наваривается ручка, которую вращает мастер при проведении работ. Ролики же должны быть соединённые между собой цепью или лебедкой. Два из них обычно закрепляются на нижней части станка, третий на верхней. Он удерживается на специальной полке с пружинами, перемешается по вертикали. Это стандартный вариант конструкции трубогиба. Зависимо от того по какому методу происходит гибка, изменяется конструкция оборудования.

Процесс проведения работ на трубогибе состоит из трех этапов:

1. В держателях, установленных на раме, зажимается пуансон, который выполняет роль шаблона. Согласно ему, будет происходить процесс сгибания.
2. Используя труборез, мастер обрезает трубу до необходимого размера, вставляет ее в станок.
3. Передавая усилие через рычаг, оператор сгибает изделие по форме шаблона.

Процесс сгибания не меняется даже при сменен привода.

Гидроцилиндр для трубогиба своими руками

Классификация приспособлений для сгибания труб

Трубогибы разделяются по нескольким факторам на отдельные группы. В зависимости от габаритов выделяют два вида трубогибов:

1. Переносные модели. Малый вес, небольшие размеры позволяют переносить станок по строительной площадке или мастерской. Однако производительность находится на низком уровне. Нет возможности работать с изделиями с толстыми стенками.
2. Стационарное оборудование. Крупногабаритные модели, которые устанавливаются на металлообрабатывающих предприятиях. Предназначены для серийного выполнения технологических процессов с деталями разных размеров.

По типу привода выделяются еще 4 группы:

1. Ручные трубогибы. Для сгибания трубы необходимо применение физических усилий.
2. Гидравлические трубогибы. Главная рабочая часть оборудования — гидроцилиндр.
3. Электрические станки. Имеет редуктор, который может быть шестеренчатый, цепной.

Существуют комбинированные модели, которые имеют электрический привод с гидравликой.

По способу воздействия выделяется несколько конструкций оборудования:

1. Метод намотки осуществляется с установленным на месте изгиба упором. Один край трубы закрепляется на подвижном ролике.
2. Конструкция для арбалетного метода представляет собой два упора, в которые должна упираться труба. На штоке устанавливается шаблон, через который передается давление на металлическое изделие.
3. Станки для обкатки имеют подвижный ролик, который вращается вокруг установленного шаблона. Один конец трубы закрепляется неподвижно.
4. Оборудование для вальцовки имеет три ролика, два из которых являются опорными, а один (центральный) подвижным.

Выбор зависит от того, какой формы изгиб необходимо получить.

Подготовка к изготовлению станка

Прежде чем приступать к сборке, нужно подготовить чертеж, расходные материалы инструменты:

1. Металлически уголки, швеллера, листы.
2. Шестерни, цепь.
3. Доски для изготовления шаблонов.
4. Ролики, крепежные элементы.
5. Сварочный аппарат.
6. Дрель, болгарка.
7. Ручные инструменты.

Инструмент для изготовления трубогиба

Процесс изготовления

Когда чертеж изучен, материалы с инструментами подготовлены, можно приступать к сборке. Пошаговая инструкция:

1. Валы заказать у опытных токарей. После их покупки начать изготавливать основание. Для этого лучше всего подойдет металлический лист (толщиною не менее 1 см). Форма может быть квадратной или прямоугольной.
2. На центральной части пластины закрепить металлический штифт, на который нужно надеть один вал.
3. Поворотный механизм можно изготовить из уголков или отрезков металла. Их необходимо сварить между друг другом, чтобы получилась буква «П».
4. Под установку остальных валов просверлить еще несколько отверстий.
5. К верхней части поворотного механизма наварить длинную ручку. Зафиксировать его на центральном штифте.
6. В качестве упора для трубы на станине закрепляется еще один штифт, который должен быть установлен вертикально.

Соединение деталей можно выполнять с помощью сварочного аппарата или болтами с гайками. Если применяется сварка, готовые швы покрыть антикоррозийным составом.

Если есть желание и средства на дополнительные детали, можно изготовить гидравлический трубогиб своими руками на основе домкрата. Для его сборки понадобятся следующие материалы:

1. Несколько подшипников.
2. Башмак, четыре ролика.
3. Металлические швеллера, уголки.
4. Домкрат с грузоподъемностью не менее 5 тонн.
5. Несколько стальных пластин.
6. Шестерни, крепежные элементы.
7. Пружины.

Сложные детали лучше заказывать в токарных мастерских, чтобы добиться высокой точности.

Поэтапный процесс сборки:

1. Чтобы закрепить шестерни через шпонку, необходимо просверлить отверстия в концах, нарезать резьбу. Для закрепления шпонки нужно сделать специальное углубление.
2. Просверлить отверстия на концах ограничителей, нарезать резьбу.
3. Отпилить небольшую часть швеллера, на которую будет устанавливаться подвижный вал, прижимаемый домкратом.
4. Закрепить два неподвижных вала на основании на расстоянии друг от друга.
5. Площадка с подвижным валом устанавливается между неподвижными на пружинах.
6. Домкрат закрепить сверху площадки. Соединить все элементы между собой.

Для работы нужно использовать длинную металлическую ручку, которой проще качать домкрат.

Принцип работы самодельного гидравлического трубогиба можно расписать в несколько этапов:

1. Установить домкрат на площадке, на штоке шаблон из дерева.
2. На нижние ролики положить трубу.
3. После приведение в движение домкрата, ролик давит на изделие, выгибая его под нужным углом.

Самодельный трубогиб можно установить в частном доме, мастерской, гараже. Он поможет при самостоятельном изготовлении трубопровода, создании металлоконструкций, ограждений, ворот, калиток.

Изготовление трубогиба в домашних условиях

Правила эксплуатации

Использую самодельный трубогиб или покупную модель, необходимо придерживаться правил эксплуатации:

1. Проверять как расположены ролики до начала работ.
2. Не пытаться сгибать трубы с большой толщиной стенок на самодельном оборудовании.
3. Если нужно согнуть шовную трубу, шов должен быть направлен в сторону изгиба. Иначе это приведет к разрыву трубы.

Если пробовать сделать изгиб трубы, изготовленной из высокопрочного сплава без нагревания, могут появиться следующие дефекты:

1. На внешней стороне изгиба уменьшается толщина стенок.
2. Появляются складки на внутренней стороне после сгибания.
3. Форма искажается. Из цилиндрической она превращается в овальную.

Чтобы исключить риск появления таких дефектов, необходимо использовать дорн. Это специальное приспособление, которое располагается внутри трубы на месте изгиба. Он может быть гибким или жестким. Когда технологический процесс завершен, дорн выталкивают наружу. Форма изделия остается неизменной.

Техника безопасности

При работе с самодельным или покупным оборудованием нельзя забывать про технику безопасности. Работы желательно проводить с напарником. Не сгибать поврежденные изделия. Человеку пользоваться спецодеждой, защитными перчатками, очками. Самодельные станки необходимо проверять перед выполнением работ.

Трубогибы являются полезными на частных участках, в мастерских. С их помощью можно сгибать трубы под разными углами для изготовления металлоконструкций. Для проведения технологического процесса необходимо использовать специальное оборудование. Его можно купить или изготовить самостоятельно.
