ППУ изоляция для труб характеристики

Что такое ППУ(пенополиуретановые) трубы и где они используются?

Пенополиуретан (ППУ) считается одним из лучших теплоизолирующих материалов, применение которого в производстве труб экономит средства на проведении и эксплуатации сетей. ППУ труба — простая конструкция, состоящая из двух вложенных друг в друга труб различных диаметров.

Свободное пространство между трубами заполняется термоизолирующим материалом, а защитный слой для труб изготавливается путем нанесения оцинкованного покрытия из стали поверх труб, либо из полиэтилена, что повышает срок эксплуатации изделия, а также расширяет область применения.

Трубопроводы на базе труб ППУ сегодня встречаются практически во всех областях народного хозяйства:

• сети водоснабжения (как горячего, так и холодного);
• трубопроводы промышленного назначения;
• теплотрассы;
• нефте- и газопроводы.

Использование ППУ труб (по сравнению с традиционным трубным материалом) сокращает затраты на обслуживание сетей до 9 раз, а на ремонт – до 3 раз.

Технология изготовления

Изделия производят исключительно в заводских цехах, оснащенных необходимым оборудованием. На рабочую трубу нужного диаметра напыляется слой пенополиуретана определенной толщины, поверх которого накладывается внешнее покрытие из оцинковки, либо полиэтилена.

Обратите внимание! Существует альтернативная технология изготовления, когда вместо напыления слоя изоляции используется полиуретановая скорлупа необходимой толщины. Скорлупа изготавливается отдельно, и фиксируется на трубе посредством стяжек.

Изготовители труб ППУ

Признанными лидерами трубных изделий с пенополиуретановой изоляцией на территории России считаются два предприятия:

• московская компания «Межрегионтеплосетьэнергоремонт ЦТС»,
• «Таттеплоизоляция» из Татарстана. Работает на финском оборудовании, позволяющем производить около 1 700 погонных метров готового изделия в сутки.

Крупные предприятия, также зарекомендовавшие себя на рынке:

• СКТК,
• Челябинский «Бизол»,
• Уральский завод теплоизоляции,
• ЛенСпецСталь,
• Завод теплоизоляции из Санкт-Петербурга.

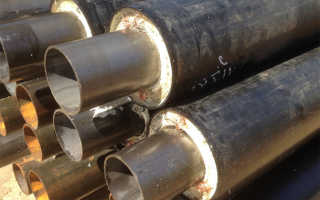

Конструкция трубы ППУ

Стандартное изделие состоит из трех слоев:

1. Основная рабочая труба, которую изготавливают из высокопрочной стали, отвечает всем стандартам ГОСТа.
2. Пенополиуретановая изоляция — высокотехнологичный синтетический материал защищает трубу от влаги (гигроскопичность), не позволяет скапливаться на стенах труб загрязнений, увеличивает срок эксплуатации и сохраняет тепло в сравнении с использующейся для изоляции в трубах предыдущего поколения стекловаты.
3. Оболочка -слой изоляции может быть защищен оцинковкой или полиэтиленом. Вид оболочки определяется по маркировке на изделии.

В современных видах труб иногда присутствует дополнительный элемент – сигнальный провод системы оперативного дистанционного контроля – ОДК. Представляет собой металлический провод, проходящий в слое пенополиуретана по всей протяженности трубы.

ОДК в онлайн режиме считывает полную информацию о состоянии трубопровода и наличии тех или иных дефектов: порывах рабочей трубы, защитного покрытия, участков стыка, либо самого провода ОДК.

Разновидности труб с ППУ изоляцией

Расширение области использования диктует спрос на увеличение ассортимента продукции. По материалу изготовления внешнего покрытия трубы принято разделять на две категории:

• труба покрытая слоем полиэтилена. Находит применение в строительстве подземных сетей различного назначения.
• труба с оцинкованным покрытием. Больше подходит для строительства наземных трубопроводных сооружений, поскольку защитные свойства полиэтилена здесь не всегда эффективны перед разрушительной силой перепадов температурных показателей, солнечного излучения и иных агрессивных воздействий внешней среды.

По толщине слоя внешней изоляции изделия также различаются:

• 1 ППУ. Общепринятая маркировка для стандартной толщины слоя пенополиуретана. Изделие подходит для эксплуатации в условиях умеренного и теплого климата.
• 2 ППУ. Более толстый тип изоляции. Лучше подходит для холодных климатических условий.

Размеры и условные обозначения

Общие параметры ППУ трубы:

Для изделий, имеющих внешнее покрытие из оцинковки, допустимые размеры следующие:

В качестве примера, типичная заводская маркировка для одного из стандартных видов трубы ППУ:

Труба ППУ ст. 32х2 2 ППУ-ПЭ с ОДК ГОСТ 30731-2006.

• 32 – внешний диаметр трубы,
• 2 – толщина стенки рабочей трубы,
• 2 ППУ – тип изоляции,
• ПЭ – тип внешнего покрытия (для данной маркировки – полиэтилен).

Технические показатели

Трубы ППУ в основном используются для строительства инженерных сетей, поэтому на каждом этапе их производства осуществляется строгий контроль качества и проверка основных технических характеристик на соответствие нормативным значениям:

Преимущества

Трубы с полипропиленовой изоляцией – относительно новый продукт на рынке, но в сравнении с классическими изделиями уже считается намного превосходящим по своим характеристикам:

1. При транспортировке теплоносителя потери тепла могут быть снижены на 30-40%
2. Имеют высокую надежность.
3. Устойчивы к коррозии, гниению, воздействию влаги.
4. Могут успешно эксплуатироваться в широком температурном коридоре: от -80 до +130 градусов.
5. Экологически безопасны.
6. Обеспечивают высокую скорость строительства трубопроводов при одновременном снижении финансовых затрат на техническое обслуживание и ремонт готовых сетей.
7. Возможность мониторинга состояния трубопровода (при наличии системы ОДК).

Основные требования к ППУ трубам

Главные критерии качества строго прописаны в ГОСТах:

• Сами трубы должны быть произведены из качественной стали. Способ производства – прямошовный или бесшовный.
• Перед напылением изоляции поверхность основной трубы должна быть подвергнута шлифовке на дробеструйной установке, после чего тщательно обследована на присутствие мелких дефектов поверхности.
• Пенополиуретан может быть только твердого типа, обеспечивающий максимальную адгезию с поверхностью трубы. Ее значение можно оценить при обязательных испытаниях на осевой сдвиг. Показатель не должен быть менее 0,14 Мпа.
• Полиэтиленовая оболочка должна соответствовать ГОСТу 18599-2001. Допускается применение марок ПЭ 80 или 100, цвет материала – черный.
• В качестве наружного покрытия из оцинковки должна применяться листовая сталь. Толщина материала – не более 1см.
• Внешнее покрытие должно обеспечивать абсолютную герметичность.

Развитие технологии утепления труб

Для теплоизоляции водопроводных и отопительных систем было испробовано множество различных методик, прежде чем технический прогресс дошел до использования ППУ труб.

В качестве рабочего материала, обеспечивающего защиту сетей от промерзания и коррозии, использовалась минеральная вата, полистирол, позднее – пенопропилен в виде теплоизоляционных плит. Показатели теплопроводности таких изоляторов были в 2-3 раза выше, чем у труб ППУ, а срок эксплуатации составлял не более 5-7 лет (современные решения могут прослужить 30 и более лет).

Дальнейшее развитие технологии привело к появлению ППУ скорлупы, а самыми лучшими на сегодня считаются трубы, где слой пенополиуретана напыляется на трубу непосредственно в процессе производства.

Монтаж труб ППУ

Монтажные работы подразумевают обязательное проведение ряда подготовительных мероприятий. Трубы тщательно осматриваются на предмет наличия сколов, трещин, порезов, иных внешних дефектов. При обнаружении, их нужно заварить, либо закрыть термоусаживающейся пленкой.

После этого, посредством трубоукладчика или крана, отрезки труб аккуратно укладываются в подготовленную траншею. На дно траншеи желательно уложить подушку из песка. Максимальная глубина закладки труб ППУ составляет 3 метра.

Монтаж трубопровода осуществляется непосредственно на дне траншеи с использованием сварки. Резка труб ППУ производится газорезчиком, причем слой изоляции должен удаляться заранее ручным инструментом. Расчетный срок эксплуатации готового трубопровода составляет не менее 30 лет.

Труба в ППУ изоляции – описание, производители, характеристики и размеры

Проблема качественного утепления трубопроводов возникла в России в конце XIX века, одновременно со строительством первых в стране теплотрасс в Санкт-Петербурге и Москве. С тех пор для того, чтобы снизить потери тепла во время его транспортировки по трубопроводам, было опробовано множество материалов с различными свойствами и ценой. Современное решение проблемы – труба в ППУ изоляции была изобретена во второй половине XX века. Эффективность этих изделий доказана временем — первые теплотрассы, для строительства которых применялась труба в ППУ изоляции, беспроблемно работают уже более 40 лет.

Трубы ППУ – что это такое?

Особенность современной технологии строительства теплотрасс, ключевым элементом которой является труба в ППУ изоляции, состоит в отказе от нанесения изолирующих материалов на трубы непосредственно на строительной площадке. Изготовленная в заводских цехах труба в ППУ изоляции доставляется к месту строительства теплотрассы уже полностью готовой к монтажу и последующей эксплуатации. После сварки нитки трубопровода монтажникам остается только обработать и особым способом заизолировать стыки труб в местах выполненных сварочных соединений.

С точки зрения конструкции, труба в ППУ изоляции представляет собой изделие на основе стального трубопроката с нанесенной в заводских условиях сплошной теплоизоляционной оболочкой из вспененного полиуретана. Этот полимер был выбран в качестве утеплителя для производства теплоизолированных труб, так как обладает достаточной механической прочностью, химически нейтрален, имеет высокую адгезию к металлу и стоек при контакте с кислотными и щелочными средами.

Но главным преимуществом пенополиуретана является уникально низкий коэффициент теплопроводности (0,02-0,028 Вт/м*C°), чему этот материал обязан своей пористой структуре с закрытыми газонаполненными ячейками. Единственным недостатком пенополиуретана является способность в небольших количествах впитывать воду (1,2%-2,1% к объему), из-за чего тепловое сопротивление материала может резко снижаться. Вот почему труба в ППУ изоляции выпускается с дополнительными защитными гидроизоляционными оболочками.

Виды труб с ППУ изоляцией

В зависимости от будущих условий эксплуатации, наружная «рубашка» слоя изоляции может быть изготовлена из жесткого полиэтилена (ПЭ) или оцинкованного тонколистового проката (ОЦ). Защищенная таким образом труба в ППУ изоляции может эксплуатироваться в составе наземных и подземных трубопроводов, включая теплотрассы бесканального способа монтажа — при котором трубы укладываются непосредственно в землю и на протяжении многих десятилетий способны выдерживать контакт с подпочвенными водами.

В соответствии со стандартом, труба в ППУ изоляции, изготовленная в прочной оболочке из тонколистовой ОЦ стали, применяется в процессе строительства участков трубопроводов наземного типа. Здесь в полной мере проявляется их способность выдерживать значительные механические нагрузки и успешно противостоять ультрафиолетовой составляющей солнечного света. Труба в ППУ изоляции, облаченная во внешнюю оболочку из полиэтилена, абсолютно герметична, поэтому идеальна для использования при монтаже подземных трубопроводов канального и бесканального способов прокладки.

Технология производства труб ППУ

В основе технологии производства труб ППУ лежит оригинальное решение использовать будущую оболочку изделий в качестве «неразъемной» формы для изготовления тепловой изоляции из пенополиуретана. Этот материал образуется в процессе химической реакции при смешении двух основных компонентов ППУ – полиола и изоцианата. Способ нанесения изоляции путем заливки компонентов пенополиуретана непосредственно в полость под наружной защитной оболочкой, надетой поверх основной стальной трубы, стал общепризнанным.

Именно на основе этой технологии труба в ППУ изоляции выпускается теперь во всем мире. Единственной сложностью данного метода является необходимость заранее изготавливать цилиндрические внешние ПЭ или ОЦ оболочки необходимого диаметра и совмещать их с тяжелыми металлическими трубами длиной 12 метров. Чтобы обеспечить соосность рабочей трубы и внешней оболочки относительно друг друга, применяются специальные пластиковые изделия — центраторы.

Эти же аксессуары используются, чтобы на некотором расстоянии от трубы провести и надежно закрепить медные провода для последующего монтажа электронной системы диспетчерского контроля СОДК. Технология, по которой изготавливается труба в ППУ изоляции, позволила снизить трудозатраты и обойтись при нанесении слоя пенополиуретана без громоздких разборных форм. Основными этапами производства данных изделий являются:

• Контроль качества поступающего трубопроката.
• Очистка поверхности труб при помощи пламени и эффективных химических средств.
• Изготовление внешней ПЭ или ОЦ оболочки соответствующего диаметра.
• Монтаж пластиковых центраторов и прокладка проводников СОДК.
• Совмещение рабочей трубы и оболочки.
• Герметизация торцов труб при помощи специальных крышек.
• Ввод в полость под оболочкой дозированного количества смеси реагентов полиуретана.
• После завершения химической реакции – удаление торцовых заглушек, контроль качества изготовленной трубы в ППУ изоляции и передача ее на склад.

Предельно простая и отработанная технология производства позволяет получать изделия лучшего качества с минимально возможной заводской себестоимостью. Труба в ППУ изоляции, изготовленная на заводе ПО «СанТермо» выгодно отличается от продукции всех основных конкурентов наивысшим уровнем качества и наиболее выгодными для всех категорий потенциальных покупателей оптовыми ценами. Кроме того, мы предлагаем лучшие условия доставки этой крупногабаритной продукции во все регионы РФ.

Основные производители труб ППУ

Учитывая возрастающие с каждым годом потребности в предизолированных трубах строительных организаций, предприятий теплоэнергетики и коммунальных организаций, во многих крупных городах России регулярно появляются новые производители этой востребованной продукции. По отзывам специалистов, труба в ППУ изоляции изготовленная на производственных площадках молодых компаний, зачастую с трудом дотягивает до стандартов качества, и совершенно неизвестно, как поведут себя эти изделия в реальных условиях эксплуатации.

Для предприятия «СанТермо» труба в ППУ изоляции является профильным видом продукции уже более 10 лет. На заводе действует сертифицированная система контроля качества, и на соответствие нормативам проверяется вся изготовленная продукция. Для удобства наших покупателей в различных регионах страны созданы наши производственные и торговые филиалы, откуда труба в ППУ изоляции может быть доставлена на объект строительства быстрее и с минимальными транспортными издержками.

Конструктивные особенности трубы ППУ

Главным отличительным признаком данной продукции является принцип «труба в трубе». Это понятие удачно характеризует конструктивные особенности труб в тепловой изоляции из пенополиуретана, надежно защищенных снаружи цилиндрической ПЭ или ОЦ оболочкой. Еще одной уникальной особенностью, благодаря которой труба в ППУ изоляции выгодно отличается от всех других видов предизолированных труб, является наличие проложенных в «теле» изоляции проводников СОДК.

При монтаже трубопроводов эти провода последовательно соединяются в общую цепь и подключаются к электронному оборудованию диспетчерского пункта. Если в проложенном бесканальным способом трубопроводе происходит локальное нарушение герметичности оболочки, в пределах подмокшего участка резко снижается электрическое сопротивление изоляции. Это изменение фиксирует система СОДК, при помощи которой место повреждения можно дистанционно вычислить с точностью до нескольких метров.

Фасонные изделия для труб ППУ

Чтобы обеспечить стабильность тепловых характеристик всех участков монтируемых трубопроводов, в местах изменения их геометрии, подключения дополнительных ответвлений или установки запорной арматуры, применяются специальные фасонные изделия, утепленные пенополиуретаном. Важно обеспечить соответствие их внешней оболочки типу применяемых предизолированных труб. То есть, если на данном участке трубной магистрали применяется труба в ППУ изоляции с оболочкой на основе полиэтилена, следует позаботиться о приобретении утепленных ППУ фасонных изделий соответствующего типа.

Размеры труб ППУ

Компания «СанТермо» изготавливает и по одним из самых доступных цен на российском рынке поставляет предизолированные трубы всех наиболее востребованных типоразмеров. В нашем ассортименте труба в ППУ изоляции с ПЭ или ОЦ оболочками в диапазоне ДУ 32-1020 мм (по диаметру рабочей стальной трубы). Максимальная длина труб составляет 12 метров. В случае производственной необходимости, с менеджерами ПО «СанТермо» можно обсудить производство и отгрузку труб меньшей длины. С подробными таблицами размеров труб в изоляции из пенополиуретана с ПЭ и ОЦ оболочками можно ознакомиться на соответствующих страницах нашего сайта.

Технические характеристики трубы ППУ

Основные технические параметры предизолированных труб определяются свойствами применяемой тепловой изоляции и материала, из которого изготовлена защитная внешняя оболочка. Так как вспененный полиуретан остается твердым и гарантированно сохраняет пористую структуру при температурах до 160°C, рекомендованная температура эксплуатации составляет 130°C, с допустимыми кратковременными пиками до 150°C. Рабочее давление носителя определяется прочностью стальных труб и для большинства видов продукции составляет 1,6 Мпа. Изготавливаемая на нашем предприятии труба в ППУ изоляции с запасом соответствует самым строгим техническим стандартам и может применяться в наиболее сложных эксплуатационных условиях.

Преимущества труб с ППУ изоляцией

К числу важнейших преимуществ, которыми предизолированные трубы ППУ отличаются от применявшихся ранее труб с последующим нанесением изоляции, следует отнести:

• Удобства монтажа и высокую скорость строительных работ.
• Многократное снижение потерь тепловой энергии при транспортировке.
• Возможность строительства подземных трубопроводов бесканальным способом.
• Надежную защиту труб в ПЭ оболочке от грунтовых вод и блуждающих токов.
• Значительно снижение затрат на эксплуатацию трубных систем за счет их надежности и возможности быстрой локализации повреждений при помощи системы СОДК.
• Продление срока «жизни» тепловых магистралей до 40-50 лет.
• Минимальный срок окупаемости энергоэффективных трубопроводов.

Из наличия на складе компании «СанТермо» можно приобрести трубы в ППУ изоляции всех наиболее востребованных типоразмеров. Принимаем заказы на изготовление нестандартных изолированных труб по техническим условиям клиента. Гарантируем образцовое качество и доступную цену всех наименований нашей продукции!

Что такое ППУ ПЭ изоляция, какой она бывает и в каких сферах применяется этот материал?

Современные теплоизоляционные материалы делают нашу жизнь комфортнее, позволяют с меньшими финансовыми и трудовыми затратами построить и утеплить дом, теплоизолировать трубопроводы, стены, кровлю, откосы.

Мы приветствуем нашего уважаемого читателя, и предлагаем его вниманию статью о том, что из себя представляет пенополиуретановая изоляция в полиэтиленовой оболочке для трубопроводов, она же — изоляция ППУ ПЭ.

Что это такое

Пенополиуретан – вспененная пластмасса на основе полиуретанов (смеси двух жидких полимеров: полиола и изоцианата). В зависимости от примененного вида пластика бывают жесткими и мягкими. Распространены уже много десятилетий, все сталкивались с изделиями из полиуретана, не зная, что это такое и как называется: губки и поролон, упаковка, утеплитель в холодильной технике. Во вспененном полиуретане содержится до 90% воздуха.

Назначение изоляции ППУ и сферы ее применения

Сфера применения пенополиуретанов:

• Утепление стен, кровель, оконных проемов, пола во всех областях промышленного и гражданского строительства.
• При изготовлении сэндвич-панелей для строительства быстровозводимых зданий.
• В производстве всевозможного холодильного оборудования; стационарных холодильников и холодных складов, авто- и железнодорожных рефрижераторов.
• Для изготовления декоративных элементов в производстве мебели, для деталей отделки зданий, осветительной техники.
• Для деталей отделки салонов в автомобилестроении.
• В вагоностроении исамолетостроении – как шумо- и теплоизолирующий материал.
• Для утепления всевозможных трубопроводов.
• Для утепления труднодоступных мест в строительстве, прокладке коммуникаций.
• Для производства утепленных тканей, синтетических кож.
• Благодаря вибростойкости жесткие ППУ применяют в электротехнике, радиоэлектронике.
• Мягкий ППУ (поролон) широко применяют в быту — наполнитель для мебели, губки, мочалки, упаковочные материалы.

Технические и эксплуатационные характеристики

ППУ бывает жестким и мягким. Мягкий вспененный пенополиуретан – поролон – не обладает особой прочностью, зато обладает гибкостью и мягкостью. Сфера его применения поэтому ограничена в основном бытовым использованием: мебель, игрушки, одежда, гибки и т.д.

ППУ имеет хорошую адгезию к практически к любым материалам, после нанесения и застывания пены он очень прочно сцепляется с основой, независимо от того, это пластик, бетон, кирпич, металл, стекло, древесина, ОСП или любой другой материал. При обработке поверхности жидким ППУ не нужен дополнительный крепеж.

Изолирующий пенополиуретан принимает любую форму и прекрасно заполняет объем любой сложности – поэтому ее так любят использовать в труднодоступных местах. Обработка поверхностей пеной создает сплошной легкий и теплый слой утеплителя без щелей, стыков и мостиков холода от крепежа.

Пенополиуретан может эксплуатироваться в диапазоне температур от -200 до +200°С.

ППУ – отличный звукоизолятор, он гасит шумы и вибрации.

Пенистый легкий материал легко перевозить и монтировать, он очень незначительно утяжеляет конструкции, может работать в грунте и во влажных условиях. При промышленном применении его привозят на стройплощадку в виде двух компонентов.

Кроме того, твердый ППУ не впитывает и не проводит воду и служит отличным гидроизолятором, он стоек к гниению, инертен к большинству кислот, щелочей и солей.

ППУ относится к трудновоспламеняющимся, трудносгораемым и самозатухающим материалам.

Единственный серьезный недостаток ППУ как утеплителя – нестойкость к ультрафиолетовому излучению. Поэтому при использовании под открытыми солнечными лучами слой утеплителя следует закрывать кожухом или штукатуркой/шпатлевкой и покраской, или непрозрачными материалами.

Конструктивные особенности

ППУ может применяться в виде листов, может быть расфасован в баллончики с монтажной пеной для бытовых нужд. Для промышленного использования пенополиуретан привозят на площадку в виде двух компонентов и смешивают на месте эксплуатации, после чего распыляют на утепляемые объекты. Выпускают всевозможные плиты и скорлупы для утепления трубопроводов. Производство труб в полиуретановой изоляции из стали налажено уже давно, в последние годы появились новинки: пластиковые трубы в ППУ изоляции, полиэтиленовые трубы в ППУ изоляции.

Производство труб в полиуретановой изоляции

Вопросы экономии тепла с каждым годом приобретают все большую актуальность. И на производстве, и в жилом секторе, и в инфраструктуре городов существует разводка тепловых сетей. На производстве встречаются трубопроводы с паром и другими горячими средами. Качественная полиуретановая теплоизоляция трубопроводов позволяет уменьшить расход топлива на обогрев, а также сэкономить трудозатраты и финансы.

Применение изделий, утепленных заводским способом, позволяет до минимума свести затраты труда на утепление трубопроводов.

Главные производители ППУ

Полиуретан настолько широко распространен, что назвать главных производителей уже затруднительно. Проблема в данный момент состоит в том, что в России производится только один компонент для производства ППУ. Изоцианат приходится импортировать из Китая, Японии, Венгрии, Германии, Нидерландов, США.

Иностранный ППУ встречается производства Syntensia, Bayer, BASF, Huntsman, Dow. Отечественный – Химтраст, Экотермик, Технопена, Век полимеров, Блокформ, Изомер, Эласт ПУ, Химекс и множество других.

Виды и маркировка

Пенополиполиуретан бывает мягкий и жесткий.

Маркировка мягкого ППУ (поролона):

Маркировка труб в оболочке из жесткого ППУ:

Труба Cm 57×5-1-ППУ-ПЭ ГОСТ 30732-2006 – стальная труба, наружный диаметр 57 мм, толщина стенки 3 мм, ППУ изоляция типа 1 в оболочке из полиэтилена.

Труба Cm 57×3-ППУ-ОЦ ГОСТ 30732-2006 – в оболочке из оцинкованной стали.

Труба Ст 57×3-ППУ-ПЭ-Б ГОСТ 30732-2006 – в оболочке, усиленной бандажами.

Стальные трубы в оболочке из ППУ могут выпускаться без облицовки, в оболочке из оцинкованной стали, из фольги, полиэтилена, крафт-бумаги, пергамина, стеклопластика. Выпускаются и отдельные скорлупы (два и больше сегментов) для утепления труб, они могут быть покрыты фольгой, могут не иметь наружной оболочки.

Без облицовки

Бюджетные скорлупы с утеплением без облицовки выпускаются редко – под солнечными лучами их не проложишь, в случае, если требуется достаточная прочность поверхности, придется дополнительно заворачивать, например, в оцинковку, а это лишние расходы и лишние трудозатраты. Такие скорлупы обычно используются в темных помещениях.

Крафт бумага или пергамин

Эти материалы используются для защиты пенополиуретана от ультрафиолета. Изделия с оболочкой из крафт бумаги или пергамина не очень часто встречаются, используются там, где не требуется прочная поверхность – в основном внутри помещений (чаще производственных).

Стеклопластик

Прочное, долговечное покрытие, защищает от ультрафиолета и механических повреждений. Такие трубы прокладывают в земле и на поверхности – стеклопластик хорошо переносит механические нагрузки.

Оцинковка и фольгирование

Фольгирование защищает от ультрафиолета и не слишком эффективно защищает от механических повреждений. Покрытия могут быть на стеклосетке и на резиново-битумной основе. Такие покрытия часто применяют для магистралей горячей воды и пара с большими перепадами температуры теплоносителя.

Оцинкованный лист надежно защищает поверхность утеплителя от повреждений. Оцинкованные нержавеющие трубы в такой оболочке прокладываются под землей в каналах или на поверхности – оцинковка – прочное антивандальное покрытие.

Полиэтилен

Полиэтиленовая изоляция ППУ выполняется с оболочкой из полиэтилена низкого давления. Такие изделия предназначены для прокладки трубопроводов в земле.

Фасонные изделия

Выпускаются также отдельные скорлупы (две половинки) для утепления труб, они могут быть покрыты фольгой, пластиком, полиэтиленом, могут не иметь наружной оболочки.

Стандартные размеры (диаметр, толщина, угол примыкания)

С помощью ППУ утепляют трубы с внутренним диаметром от 40 до 1420 мм. Большие изделия используются для нефтегазопроводов. Толщина утеплителя чаще всего варьируется от 40 до 100 мм, но бывают и с толщиной 20 мм.

• Для труб диаметром до 530 мм – из двух сегментов (угол 180°).
• Для труб диаметром до 820 мм – из трех сегментов (угол 120°).
• Для труб диаметром до 1420 мм – из четырех сегментов 90°).

Примерная стоимость

Стоимость предизолированных труб с покрытием ППУ очень различается в зависимости от диаметра внутреннего сечения, толщины утеплителя, толщины стенок и оболочки и производителя.

Цены на скорлупы из ППУ для трубы с внутренним диаметром 32 мм, с толщиной слоя утепления 40 мм без покрытия стоят 150 руб/м, с покрытием фольгой — 170 руб/м, с покрытием оцинковкой – 350 руб/м. Скорлупа с покрытием оцинковкой для диаметра 630 мм стоят уже более 2000 руб/м.

Плюсы и минусы ППУ

• Большая скорость и легкость монтажа труб: большая скорость утепления с помощью скорлуп.
• Маленький коэффициент теплопередачи и хорошая теплоизоляция.
• Защитный слой предохраняет сталь от коррозии – срок эксплуатации трубопроводов составляет не меньше 30 лет.
• Возможность прокладки утепленных труб в земле и на открытом воздухе.
• Утепление ППУ может применяться в большом диапазоне температур.

• Нестойкость к ультрафиолету.
• Выделение токсичных продуктов при горении.
• Слабая прочность поверхности без дополнительной защиты.

Монтаж изолированных труб

Монтаж изолированных труб производится так же, как и обычных: прокладываются и свариваются так же как и неутепленные. Затем с помощью отрезанных частей скорлуп утепляются стыки труб, утепленных ППУ, утеплитель фиксируется с помощью хомутов, проволоки, скотча, клея.

При утеплении скорлупами они надеваются на трубу и фиксируются хомутами, клеем, скотчем. Для криволинейных участков вырезаются и фиксируются детали из стандартных скорлуп.

Видео монтаж стыкового соединения

На нашем видео можно увидеть все особенности процесса монтажа утепленных трубопроводов:

Заделка стыков изоляции

Стыки изоляции заклеиваются клейкой лентой – скотчем или склеиваются клеем. Кроме этого, выпускаются термоусадочные муфты для изоляции стыков трубопроводов в изоляции ППУ.

На этом монтаж окончен и надеемся, что наша статья помогла вам. Если у вас остались какие-то вопросы — пишите в комментариях, делитесь материалом в соцсетях и до встречи!

Характеристики скорлуп ППУ

Типоразмеры скорлуп ППУ

Компания Амаро производит теплоизоляцию из ППУ для труб различных диаметров. Мы изготавливаем скорлупы с внутренним диаметром (внешний диаметр трубы) от 25 мм до 1220 мм и толщиной стенки скорлупы от 37 мм до 60 мм.

Скорлупы поставляются как два полуцилиндра. Стандартная длина цилиндров – 1 метр.

Возможно изготовление скорлуп нестандартных размеров по индивидуальному заказу.

Скорлупы и отводы ППУ выпускаются без наружного покрытия или с дополнительной защитой (виды теплоизоляционных скорлуп для труб):

• без покрытия
• фольгированые
• с покрытием из стеклопластика
• с покрытием из оцинкованной стали (в кожухе)

Все типоразмеры на скорлупы и отводы ППУ, а также оптовые и розничные цены на них, вы найдете в прайс-листе.

• Отводы ППУ Амаро Отводы ППУ Амаро
• Скорлупы ППУ Амаро Скорлупы ППУ Амаро
• Склад скорлуп ППУ Склад скорлуп ППУ

Основные показатели пенополиуретановой скорлупы производства ООО ТК «АМАРО»

На каждую партию Скорлуп ППУ выдается паспорт соответствия Техническим условиям.
Указанные ниже характеристики определены по методикам, утвержденным в ГОСТ. Основные ГОСТЫ и ТУ на наши скорлупы вы найдете в разделе «ГОСТы, ОСТы, ТУ на скорлупы ППУ».

Характеристики скорлуп ППУ

Устойчивость к агрессивным средам

Теплоизоляция трубопровода цилиндрами из пенополиуретана имеет неоспоримые преимущества перед другими теплоизоляторами. Скорлупы ППУ устойчивы к воздействию микроорганизмов и агрессивных сред (промышленные газы, дизельное топливо, морская вода и т.д.).

Воздействие агрессивных сред на пенополиуретан

Сравнительные технические характеристики скорлуп ППУ с другими теплоизоляторами

Скорлупы из пенополиуретана имеют закрытую пористую структуру, а значит, не впитывают влагу, сохраняют свои свойства в широчайшем диапазоне температур, способны прослужить 30 и более лет, обладают низким коэффициентом теплопроводности и эффективно сохраняют тепло.

Характеристик пенополиуретана в сравнении с иными материалами

Сравнение цилиндров ППУ с теплоизоляционными цилиндрами из минеральной ваты

Применение цилиндров теплоизоляционных из минеральной ваты – эффективный способ теплоизоляции трубопровода, однако, минеральная вата по своим технико-экономическим показателям проигрывает современным скорлупам ППУ.

Сравнительный анализ технико-экономической эффективности при использовании пенополиуретана и традиционной минеральной ваты

Характеристика ппу изоляции

Изоляция ппу по своим характеристикам во многом превосходит показатели иных теплоизоляционных материалов. Приведенные сравнения доказывают, что изоляция труб ппу скорлупой выгодна в экономическом плане, особенно с учетом её долговечности, ремонтопригодности и возможности повторного использования при реконструкциях трубопроводов.

Про ряд достоинств ППУ изоляции и её сравнении с изоляцией из ППС (пенополистирол) можно прочитать в этом материале.

Прайс лист на скорлупы ППУ производства АМАРО.

ППУ-изоляция — эффективная теплоизоляция труб: технология, монтаж, оборудование

Добиться такого результата утепления и снижения тепловых потерь, каким отличаются трубы в ППУ-изоляции, не позволяет ни один метод теплоизоляции, использовавшийся ранее. Особенности данного способа, а также принципы его использования и будут описаны в данной статье.

Применение изолированных в заводских условиях труб сокращает сроки укладки инженерных сетей и уменьшает расходы на обслуживание

Развитие технологии утепления труб

Для теплоизоляции труб в системах отопления и водопровода было разработано множество методик, но не все из них позволяют добиться желаемого результата. А недостаточная эффективность таких систем, используемых при обустройстве как промышленных, так и бытовых коммуникаций, приводит к значительным потерям тепловой энергии, а также к промерзанию некачественно утепленных труб в холодное время года.

Острая необходимость эффективной теплоизоляции трубопроводных систем привела к тому, что была разработана технология, предполагающая использование предизолированных пенополиуретаном труб. Такая технология благодаря своей высокой эффективности сегодня начинает приобретать все большую популярность как у потребителей, так и у поставщиков тепловой энергии.

Конструкция трубы с ППУ-озоляцией

Пенополиуретан уже достаточно давно используется в качестве материала для защиты водопроводных сетей от промерзания и для снижения теплопотерь в системах отопления. Изначально такой материал выпускался в виде теплоизоляционных плит, которые фиксировались на трубах. Эта технология утепления не только требовала дополнительных трудозатрат, но и предполагала наличие определенных знаний и опыта для выполнения таких работ. Использование инновационной пенополиуретановой теплоизоляции, которая выпускается в форме своеобразной скорлупы, позволяет легко и без значительных трудозатрат утеплять с ее помощью уже эксплуатируемые трубопроводные системы.

Скорлупа ППУ выпускается в виде прямых сегментов определенного размера, а также в форме углов

Первые варианты такой скорлупы представляли собой утепляющий цилиндр, изготовленный с прорезью или из двух половинок, который легко фиксируются на трубе при помощи соединения «гребень-паз» или за счет других элементов. Такая скорлупа является достаточно универсальным элементом утепления систем отопления и водоснабжения, она эффективно работает в широком диапазоне температур (от –180 до +130 градусов Цельсия). Важным является и то, что ее монтаж не требует специального оборудования и не вызывает больших проблем.

Дальнейшим этапом развития технологий утепления труб стал выпуск изделий, которые уже на этапе их производства помещаются в изоляционную оболочку из пенополиуретана. Такие трубы, применяемые в системах водо- и теплоснабжения, уже качественно утеплены и готовы к использованию, их требуется только правильно смонтировать, следуя рекомендациям производителя.

Сравнение оболочки ППУ с другими разновидностями теплоизоляции

Среди достоинств труб с ППУ-изоляцией можно выделить следующие.

• Из-за того, что монтаж отдельной изолирующей оболочки не всегда можно качественно выполнить в полевых условиях, использование изделий с уже имеющейся на них скорлупой, смонтированной в производственных условиях, является более оптимальным вариантом.
• Изоляционный слой, нанесенный на такие трубы, отличается полной герметичностью, что обеспечивает надежную защиту от коррозии. Стальные трубы, покрытые такой изоляцией, не разрушаются со временем под действием окислительных процессов, а оцинкованные служат еще дольше.
• Использование труб с ППУ-изоляцией – экономически более выгодный вариант, так как технологические процессы по изготовлению такой продукции и нанесению изолирующего слоя выполняются на одном производственном предприятии.
• Трубы, на которые нанесен полиэтилен (ПЭ) или пенополиуретан, можно укладывать непосредственно в грунт, поскольку такое защитное покрытие спокойно переносит воздействие агрессивных сред.
• Благодаря ППУ-изоляции срок службы систем водо- и теплоснабжения, изготовленных из стальных труб, значительно увеличивается, а также улучшаются их эксплуатационные характеристики.
• Монтаж трубопроводов, для обустройства которых используются такие трубы, выполняется значительно проще и оперативнее.

Монтаж труб с ППУ-изоляцией и защитной оболочки из пенополиуретана

Поскольку трубы с уже нанесенной в заводских условиях ППУ-изоляцией изготовлены из стали, для их монтажа, как и любых других подобных изделий, используется сварочное оборудование. Особенность сварки таких труб заключается в том, что при ее осуществлении необходимо использовать специальный экран, который защитит пенополиуретан от расплавления и возгорания.

Скорлупы ППУ на складе готовой продукции производителя

После окончания сварочных работ необходимо тщательно проверить качество сформированного сварного шва, для чего можно использовать специальное оборудование или визуальный контроль. После полного остывания места полученного соединения на него устанавливается специальная муфта. Ее особенность заключается в том, что она изготавливается из материала, отличающегося повышенной способностью к термической усадке. Установка такой муфты позволяет сформировать в месте стыка труб полость, в которую заливают жидкий пенополиуретан или монтажную пену. После полного заполнения такой полости муфту нагревают, что приводит к ее значительной усадке, в результате она обжимает место стыка, делая его абсолютно герметичным.

Составными элементами трубопроводов ППУ являются неподвижные опоры, обеспечивающие жесткость и устойчивость конструкции

Описанная выше технология монтажа труб с ППУ-изоляцией может быть использована как для обустройства крупных трубопроводов, так и для прокладки небольших коммуникационных сетей бытового назначения. Таким образом создаются теплосети, а также монтируются наружные водопроводные коммуникации, в которых часто применяют промерзающие полипропиленовые изделия. Несмотря на то, что стоимость труб с ППУ-изоляцией по сравнению с обычными стальными или полипропиленовыми значительно выше, она полностью оправдана их техническими характеристиками: коммуникации из них отличаются исключительной надежностью и длительным сроком эксплуатации.

Основные физико-механические свойства, которыми обладают скорлупы ППУ

Монтаж оболочки, которая поставляется отдельно от трубы, выполняется в следующей последовательности.

• На трубопроводе, который уже смонтирован и эксплуатируется, проверяется наличие утечек. Если они обнаруживаются, их устраняют.
• Поверхность стальных труб, если они не являются оцинкованными, покрывается антикоррозионным составом.
• При необходимости утеплить трубы небольшого диаметра на них монтируется оболочка, разделенная на две половинки.

Повороты трассы трубопровода могут утепляться либо фасонными отводами соответствующего диаметра, либо (при большом диаметре труб) прямыми скорлупами с запениванием стыков монтажной пеной

Чтобы надежно зафиксировать поперечные стыки монтируемой скорлупы, рекомендуется пускать их в разбежку. На трубопроводах, которые изготовлены из труб большого сечения, монтируемая защитная оболочка может быть разделена на несколько сегментов. Чтобы надежно закрепить такую скорлупу на поверхности трубы, используют стальную ленту, специальные хомуты или вязальную проволоку. Герметизацию образовавшихся стыков выполняют при помощи их проклейки фольгированным скотчем (в исключительных случаях, если такого материала нет под рукой, можно использовать и обычный скотч).

В случае правильного монтажа защитной скорлупы эксплуатационные характеристики трубопровода значительно улучшаются. Хорошим подтверждением этому является и тот факт, что трубопровод, облаченный в такую скорлупу, в состоянии выдержать до 1 тысячи циклов замораживания и размораживания без ухудшения своих технических возможностей.

Технологии производства предизолированных труб

Трубы, на поверхность которых теплоизоляционный слой нанесен в процессе их производства, выпускаются в соответствии с требованиями ГОСТа 30732-2001. Согласно данному нормативному документу, есть два вида труб с ППУ-изоляцией:

• обычного исполнения;
• с усиленным слоем теплоизоляции.

Естественно, что эти изделия отличаются друг от друга не только эксплуатационными характеристиками, но и стоимостью. Технологический процесс изготовления труб с ППУ-изоляцией выглядит следующим образом.

• Производится наружная полиэтиленовая оболочка, для чего применяется технология экструзии. Чтобы получить такую оболочку с требуемым внутренним диаметром и толщиной стенки, в специальную пресс-форму под давлением подается расплавленный полиэтилен, который застывает в ней до твердого состояния. После полного застывания оболочку извлекают и в ее внутреннюю часть вставляют стальную трубу.
• В пространство, образованное наружной стенкой стальной трубы и внутренней стенкой полиэтиленовой оболочки, подается жидкий пенополиуретан, которому также дают застыть до твердого состояния.

Наружные диаметры выпускаемых труб отличаются в зависимости от типа изоляции (тип №1 — обычная, тип №2 — усиленная)

Толщина пенополиуретанового слоя, который необходимо сформировать, зависит от диаметра и толщины стенок трубы. Так, для труб, наружный диаметр которых варьируется в пределах 32–1420 мм, а толщина стенки составляет 3–12 мм, толщина пенополиуретанового слоя находится в интервале 46–91,5 мм. В зависимости от пожеланий потребителя ГОСТ допускает увеличение толщины теплоизоляционного слоя до 120 мм, если в этом есть необходимость. Естественно, что стоимость труб с такой усиленной ППУ-изоляцией будет выше.

Все размеры труб с ППУ-изоляцией, а также другие характеристики таких изделий приведены в положениях нормативного документа. Там также оговорены все требования, которым должны строго следовать производители подобной продукции. Эта информация полезна и для потребителей. На сегодняшний день описанной технологии утепления труб нет аналогов, и использование изделий с ППУ-изоляцией целесообразно в большинстве случаев.

Такие трубы благодаря полностью герметичной и утепленной оболочке, которой они покрыты, не подвергаются коррозии, как и оцинкованные изделия, не промерзают даже при эксплуатации на открытом воздухе, чего нельзя сказать о еще популярных сегодня полипропиленовых коммуникациях.
