Пфрк для чугунных труб 100

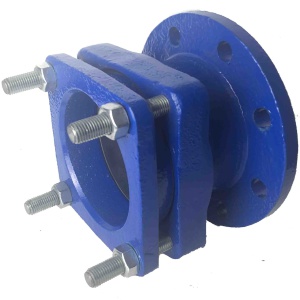

Патрубок фланец раструб ПФРК

Для получения выхода с трубы непосредственно на фланец используется патрубок компенсационный ПФРК .

Сегодня этот элемент пользуется особым спросом у специалистов. С помощью фланцевого адаптера можно быстро отремонтировать деформированную трубу, изготовленную из чугуна, перевести трубопровод, заменить в колодце поврежденную арматуру.

Чтобы сделать заказ воспользуйтесь корзиной или отправьте запрос по почте.

Бесплатная доставка
по Москве и ближнему Подмосковью от 30 000 руб.*

Доставим
в течение 24 часов
после оплаты

Напишите или прикрепите заявку и свои реквизиты — и мы сможем выслать Вам счет в течение 30-60 минут.

Патрубок ПФРК: разновидности

Фланцевые специальные адаптеры делятся на три основные подгруппы, которые отличаются сферой применения. Итак, в нашем интернет-магазине можно купить патрубок-фланец раструб с разным обжимом, фиксирующий и универсальный. Модели с разным обжимом являются универсальными, поскольку подходят для многих разновидностей трубопроводов, которые оснащены трубами, созданными из стеклопластика, асбоцемента, стали, чугуна или ПВХ.

Фиксирующий высокоэффективный патрубок-фланец раструб ПФРК – идеальный вариант для труб ПВХ и ПЭ. Подобные адаптеры оснащены резиновой герметизирующей прокладкой, а также специальными приспособлениями, которые обеспечивают крепкое сцепление с трубой. Такой патрубок-фланец раструб компенсационный ПФРК незаменим при работе с трубопроводом ПЭ, который деформируется при высоких температурах и не отличается достаточной жесткостью, что может привести к «выскакиванию» трубы из обычного фланцевого адаптера.

И последняя разновидность – универсальный патрубок-фланец раструб чугунный . Этот вариант используются для любых трубопроводов. Дело в том, что эти модели являются сочетанием свойств выше представленных вариаций. Представляет собой герметизирующую прокладку, которая обладает возможностью крепкого обжима различных диаметров и укомплектована специальными высокоэффективными зацепами. Патрубок-фланец раструб ПФРК: особенности и конструкция
У нас можно недорого купить патрубок-фланец раструб компенсационный ПФРК предназначенный для объединения двух трубопроводных частей между собой, которые имеют гладкие концы. Также используется для соединения запорной арматуры, отличающейся внутренним диаметром равным 100 мм.

Основным материалом изготовления изделия выступает чугун, который имеет шаровидный графит. Благодаря этому патрубок-фланец раструб компенсационный может успешно применяться в водопроводных системах, предназначенных для транспортировки разных видов жидкости, в том числе, и воды.

В конструкцию изделия входит чугунный корпус, укомплектованный фланцами. Отличается повышенной устойчивостью к воздействию коррозии, благодаря эпоксидному покрытию. Кроме этого, патрубок-фланец раструб характеризуется отменной герметичностью соединения, которая достигается за счет прорезиненной прокладки.

Также присутствуют гайки и болты, выполненные из оцинкованной стали. Они не растягиваются и не деформируются при чрезмерных нагрузках. Представленные в каталоге модели отличаются следующими положительными сторонами:

легкость и оперативность проведения монтажа – линейное отклонение фланцевого соединения через муфту составляет не более 4 градусов;
резиновый специальный уплотнитель компенсирует возможные колебания в пределах 2.5 мм +/- ;
температурный режим функционирования муфты находится в диапазоне от -25 до +120 градусов;
патрубок компенсационный ПФРК способен выдержать номинальное давление не более 16 бар, что обеспечивает максимальную герметичность водопроводной системы.

За счет использования при производстве высококлассного чугуна и эпоксидного слоя, патрубок не подвергается негативному воздействию химических неагрессивных элементов и коррозии.

Муфты ПФРК 100 в Москве

Электрические водяные насосы
Комплектующие для строительных труб
Железобетонные изделия
Фитинги для канализационных труб

Муфта соединительная ДРК 100 универсальная

Муфта соединительная пфрк дн300 (315-332мм) l=115мм . Без тм, 013-0610

Патрубок фланцевый раструбной компрессионный пфрк Ду100

Патрубок фланцевый пфрк ДУ 100 (108-128 мм)

Фланцевый адаптер пфрк 100 мм Универсальный

Пфрк 105-122 dn100 pn16 для стальных и чугунных труб

Муфта чугунная соединительная ДРК ДУ 100 (108-128 мм)

Муфта соединительная пфрк дн150 (159-182мм) l=105мм . Без тм, 013-0605

Муфта РР-Н двухраструбная серая DN 100

Пфрк IDRA BF/FL Универсальная 100 (108-128)

Фланцевый адаптер пфрк 200 мм Универсальный

Пфрк 88-103 dn80 pn16 для стальных и чугунных труб

Переходник полипропилен 110 Ostendorf 115820

Муфта соединительная dn 100 ДРК 93-117 для стальных и чугунных труб

Фланцевый адаптер пфрк 150 мм Универсальный

Пфрк IDRA BF/FL Универсальная 80 (88-103)

Патрубок фланец-раструб компенсационный пфрк чугунный ВЧШГ Ду 100

Фланцевый адаптер пфрк 80 мм Универсальный

Муфта электросварная 110

Муфта трубная автоматическая чугун ДУ100/80 Grundfos Муфта трубная автоматическая чугун ДУ100/80 Grundfos

Муфта полипропилен 100 Ostendorf 335600

Муфта стальная Ду 100 (4″)

Фланцевый адаптер пфрк 300 мм Универсальный

Муфта надвижная МН чугунная ВЧШГ с ЦПП Ду 100

Муфта полиэтиленовая Ф-100

Муфта кабельная соединительная 10кВ СТП-10-70/120-Л с гильзами Подольск stpx10x070x120l

Муфта полипропилен 100 Ostendorf 335500

Патрубок фланцевый пфрк ДУ 80 (88-103 мм)

Соединительная муфта ДРК универсальная DN100(108-128)

Фланцевое соединение 110х4″ (100) ASTORE

Электросварная муфта ПНД 110мм. (SDR11, PE100) ROFITT

Муфта электросварная 110 ПЭ100 SDR11 NTG

Муфта чугун канал б/н д100 гост 6942-98 Без тм, 027-1839

Муфта чугунная безнапорная DN 100

Компенсационный патрубок полипропилен 110 SINIKON 531011.R

Фланцевый адаптер пфрк универсальный DN65(72-85)

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)-4х(16-25) с болтовыми соединителями Нева-Транс Комплект 22010043

Подольский зэми Муфта кабельная концевая внутр. установки 10кВ 3КВТП-10-70/120 с наконеч. Подольск kvtpx10x070x120

Муфта ПНД соединительная разъемная 110 TEBO

Муфта 160 ПЭ 100 SDR 11 электросварная полиэтиленовая GEORG FISCHER

Асбестоцементная муфта (100 мм)

Патрубок фланцевый пфрк ДУ 150 (159-182 мм)

Муфта кабельная соединительная 1кВ СТп(тк) 4х(70-120мм) с болтовыми соединителями Нева-Транс Комплект 22010011

Читать еще: Труба дюралевая д16т тонкостенная в розницу

Муфта МПП 0,1/0,3 для зап.каб.20х0,4-0,5 10х0,7с UY-2 с ТУТ

Всск 100-ССД Компрессионная соед.муфта на 100 пар

Муфты соединительные ПФРК

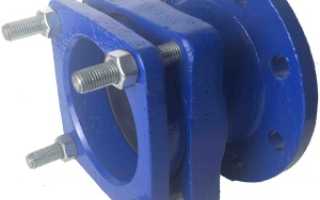

Патрубок фланец раструб компенсационный (ПФРК) — это переходной адаптер, позволяющий подключить фланцевые детали к гладкой трубе. Модуль совместим с чугунными и стальными сетями. Также в ассортименте присутствуют ПФРК для полиэтиленовых труб. Все перечисленные варианты востребованы при прокладке новых и ремонте существующих линий.

Соединительная муфта ПФРК может именоваться как муфта-фланец и раструб-фланец. Изделие получило широкое распространение благодаря высоким эксплуатационным показателям и практической пользе.

Нужны муфты ПФРК для ПНД-труб? В нашем каталоге вы найдете широкий ассортимент фитингов данной категории. Доступны для заказа короткие и удлиненные модели с различными диаметрами входных и выходных отверстий. Изучите характеристики деталей и выберите подходящие компоненты для инженерных систем.

Муфта для труб ПНД (32 мм)
Муфта для труб ПНД (90 мм)
Муфта для труб ПНД (110 мм)
Муфта для труб ПНД (160 мм)

Прайс-лист на муфты ПФРК для ПНД труб

Ознакомьтесь с характеристиками и ценами на реализуемые нами муфты ПФРК для труб из полиэтилена низкого давления.

Типы ПФРК

Типовые соединительные муфты ПФРК делятся на три группы:

соединительные узлы ПФРК для стальных, чугунных, асбоцементных труб;
соединительные узлы ПФРК для полиэтиленовых трубопроводов;
универсальные муфты ПФРК, работающие с трубами любых видов.

Рекомендации, касающиеся использования переходных узлов для тех или иных объектов, прописаны в проектной документации.

Как подобрать ПФРК?

При подборе ПФРК учитываются следующие нюансы:

материал, из которого выполнена труба (чугунная, пластиковая и пр.);
внешний диаметр компонентов, соединение которых планируется осуществлять;
тип фланца на ответном фитинге;
давление, поддерживаемое в сети во время эксплуатации.

Неправильный выбор ПФРК снижает его компенсаторные способности, приводит к преждевременному износу сопряженных элементов и появлению протечек.

Муфты для соединения чугунных, стальных, ПВХ и асбоцементных труб

Основные сведения об изделии

Фланцевый адаптер ПФРК состоит из нескольких компонентов:

основной блок, имеющий монтажный фланец с одной стороны и отверстия для шпилек с другой;
стопорное кольцо, зажимающее гладкую трубу;
обжимной уплотнитель;
ответная металлическая часть, воздействующая на стопорные и уплотнительные элементы;
шпильки.

Перед установкой изделия важно проверить состояние чугунного патрубка. Он может содержать трещины, негативно влияющие на герметичность узла.

Базовые параметры адаптера:

диапазон углового отклонения — от 4 до 6 градусов;
температура транспортируемого состава — от -20 до +120 градусов;
материал корпуса — чугун ВЧШГ;
материал прокладок и уплотнителей — EPDM;
тип метизов — оцинкованные болты;
рабочее давление — от 10 до 16 бар.

Актуальные характеристики продукции представлены в таблице. Она содержит сведения о наружном диаметре совместимых труб, характеристиках ответных фланцев, габаритных размерах переходников.

ПФРК — фланцевый адаптер для полиэтиленовых труб, ПНД и ПВХ труб

Основные особенности изделия

Аналог муфты для чугунных труб, адаптированный к работе с ПНД. Основное отличие заключается в прижимном механизме, обеспечивающем бережную и надежную фиксацию полимерных компонентов.

Базовые параметры изделия:

диапазон углового отклонения — от 4 до 6 градусов;
температура транспортируемого продукта — от -20 до +120 градусов;
материал корпуса — чугун ВЧШГ;
материал прокладок и уплотнителей — EPDM;
тип метизов — оцинкованные болты;
рабочее давление — от 10 до 16 бар.

Таблица поможет узнать характеристики ПФРК, находящихся в продаже. Полученные сведения помогут приобрести подходящую продукцию, исключат путаницу с конфигурацией фланцев и условными диаметрами.

Фланцевые адаптеры ПФРК большого диаметра для всех труб

Адаптеры для прокладки магистральных линий, не воспринимающие конечные нагрузки. При использовании устройств важно позаботиться о наличии профильных упоров, обеспечивающих стабильное положение трубопровода в пространстве.

Основные компоненты изделия производятся из следующих материалов:

прижимные кольца и фланцы — низкоуглеродистые сплавы, обладающие повышенной прочностью и коррозионной стойкостью;
штифты и болты — низкоуглеродистая сталь;
гайки — конструкционная сталь;
шайбы — нержавеющая сталь.

Некоторые компоненты имеют полиамидное покрытие, предотвращающее их преждевременный износ.

При установке фланцевых адаптеров ПФРК важно соблюдать соосность труб. К эксплуатации допускаются исправные модули, не находившиеся в использовании.

Фланцевая муфта тип ПФРК

Фланцевая муфта
DN 50-300 PN10/16

1.Назначение

Фланцевая муфта предназначена для соединения труб с одинаковыми условными диаметрами, но выполненными из разных материалов. Данная модель может использоваться для всех типов труб.

Не для питьевого водоснабжения.

2.Основные технические данные и характеристики

Среда применения………..……………. техническая вода, сточные воды

Система применения…. … системы водоотведения, промышленного водоснабжения

Максимальное рабочее давление…………………….………………16 атм

Допуск на угловое смещение……………………..…………………….3 гр.

Температура применения…………………………………………до 120 гр.

Части

Материал

Таблица 1. Материалы основных деталей

3. Маркировка

Рабочее давление (PN)
Условный проход (DN)
Обжимной диапазон (OD)
Материал

4.Основные присоединительные размеры

Диапазон

Характеристики болтов

Вес

Таблица 2. Основные размеры и вес изделий

5. Монтаж

Муфту фланцевую можно монтировать на подземных и наземных трубопроводах, на вертикальных или горизонтальных установках. Приступая к монтажу муфты, следует ознакомиться с технической документацией, т.е.проверить предназначение для рабочих тел и параметры работ трубопровода, в котором она будет установлена.

6. Транспортировка

— Муфты могут транспортироваться любым видом транспорта. При этом установка муфт на транспортные средства должна исключать возможность механических повреждений, внутренние поверхности должны быть предохранены от загрязнении.

— При погрузке и разгрузке строповку муфт следует производить за корпус.

7. Эксплуатация, хранение и техническое обслуживание

Для обеспечения безопасности работы категорически запрещается:

-Производить работы по устранению дефектов при наличии давления рабочей среды в трубопроводе;

-Использовать муфты на параметрах, превышающих эксплуатационные.

Читать еще: Труба медная профильная прямоугольного сечения

Муфта фланцевая не нуждается в техническом обслуживании во время эксплуатации. При техническом обслуживании муфты после эксплуатации, при подготовке к повторному использованию, необходимо обязательно заменить резиновые уплотнения и, при необходимости, болты, гайки и шайбы.

8. Гарантийные обязательства

-Гарантийный срок хранения или эксплуатации задвижек 12 месяцев со дня

отгрузки со склада продавца.

-Срок службы зависит от условий эксплуатации.

Муфта ПФРК

Чтобы соединять разные по типу трубы используются специальные соединительные муфты. В зависимости от поставленных задач и целей применяются различные модели: ПФРК, РКРС или ДРК. Муфты дают возможность соединять два отрезка магистрали без применения сварочного аппарата. Благодаря таким технологиям были внесены существенные изменения в монтажные работы. При использовании специальных компенсирующих узлов инженерные работы отнимают гораздо меньше времени, а риски образования разрывов сводятся к минимуму.

Узел ПФРК

Муфты ПФРК представляют собой патрубок фланец раструб компенсационный – это разновидность механического фитинга, который дает возможность получать выход на фланец с гладкой трубы. Раструбные патрубки используются в работе многих специалистов. Муфты ПФРК могут применяться при ремонте поврежденных трубопроводов из чугуна, в процессе замены арматуры в колодце или при переходе с одного вида трубы на другой.

Фланцы ПФРК подразделяются на три базовые категории в зависимости от применения:

С диапазоном обжима — для универсального использования на разнообразных типах труб: вариант для жестких и шероховатых труб (из чугуна, стальные, ПВХ).
Для определенного наружного диаметра – подойдут для полиэтиленовых труб и изделий из поливинилхлорида. Фланцы ПФРК кроме герметизирующей прокладки из резины имеют специальные приспособления для жесткого сцепления с трубопроводом.
Универсальные – такие муфты ПФРК подойдут для любых разновидностей трубопровода, они сочетают в себе характеристики двух описанных выше категорий. Такие решения ПФРК для труб используются чаще всего.

Фланцевый адаптер нашел применение во многих отраслях. Покупайте такие изделия только через надежные торговые точки или интернет-магазины. На сайте компании «Спецарматура» можно купить ПФРК для чугунных труб и других трубопроводов по выгодной стоимости с доставкой по Челябинску.

Преимущества ПФРК для труб

Основное достоинство моделей такого плана заключается в том, что для его монтажа нет необходимости использовать специфические инструменты или сложное оборудование, квалификация инженера также не принципиальна. ПРФК обеспечивает надежное соединение.

В чем преимущества:

Легкость
Простота установки
Демократичная цена
Вариации по видам
Можно использовать в разнообразных сферах
Механическая прочность и устойчивость

Некоторые типы изделий могут иметь недостатки в виде быстрого износа и склонности к деформациям.

Разновидности

Чтобы сделать грамотный выбор и купить подходящий товар, необходимо учесть сферу использования модели и материал, из которого она изготовлена:

Металл. Это жесткие узлы ПФРК, которые используются чаще на магистралях.
Алюминий. Спиралевидные узлы ПФРК, которые могут с легкостью сгибаться. Деталь отличается особой конструкцией, благодаря которой и выполняется возложенная функция.
Полиуретан. Полиуретановые вставки размещают между двумя деталями из металла. Такие муфты ПФРК являются амортизирующими компонентами, которые способны хорошо поглощать вибрации.

Еще одна разновидность муфт ПФРК – мембранного типа. Данные изделия по конструкции сборные. Их применяют, чтобы соединять части, расположенные в разных плоскостях. Деталь является не только многофункциональной, но и прочной и практичной. Помимо элементов трубопровода детали способны соединять тросы и канаты, выполненные из металлов, различные оси и тяги, элементы станков и сложных механизмов. На рынке запорной арматуры можно найти изделия ПФРК чугунные, из латуни, бронзы и других материалов. Многие производителя в целях продлить срок эксплуатации изделия, покрывают его никелевым или цинковым слоем. В Челябинске выгодно приобрести узлы ПФРК по приемлемой цене можно на сайте компании «Спецарматура». Цена фланца ПФРК зависит от того, какие компоненты применялись в производстве детали. Также на цену повлияет и степень сложности конструкции. Подбирая оптимальную продукцию, стоит обращать внимание не только на ценовую политику, но и на нормы, определённые ГОСТ. Иногда завышенная стоимость изделия не является гарантией высокого качества товара.

Классификация узлов ПФРК

Резьбовые муфты – изделия такого типа ограничены по возможности применения в совокупности с трубами из стали. Установка таких деталей вызывает сложности, а соединения не обеспечивает надлежащей надежности.
Компрессионные – такие решения похожи на резьбовые модели, поскольку их монтаж предусматривает затягивание компонентов. Благодаря установке специальных уплотнительных колец обеспечивается герметичность узла.
Прессовые – установка требует использования специальных инструментов. Такие изделия являются популярными на рынке.
Сварные – такие модели целесообразно применять для полимерных трубопроводов.
Электросварные – подвид сварных моделей. Изделия являются устойчивыми, поэтому могут использоваться даже на газопроводах.

Фланцы ПФРК представлены на рынке в широком ассортименте и диапазоне размеров. Эксперты рекомендуют подбирать соединительные узлы ПФРК из того же материала, что и материал трубопровода. Но на практике инженерам часто приходится соединять металлопластиковые и стальные, полипропиленовые и старые чугунные трубы. Для решения подобных задач необходимо использовать муфты.

Муфты – это изделия, которые характеризуются надежностью и универсальностью. С их помощью можно соединять разные типы магистралей. Благодаря фланцам ПФРК создаются надежные переходы от одного типа магистрали к другому. Узлы ПФРК, которые изготавливаются добросовестными производителями, обладают высшим качеством и долговечной эксплуатацией.

Соединительные узлы пфрк-100 в Москве

Патрубок фланец-раструб компенсационный (пфрк) для соединения различных типов труб между собой без использования сварки

Фланцевая муфта пфрк (фланцевый адаптер) DN100(108-128) PN10/16 для чугунных, стальных, АЦ труб. Материал корпуса — чугун GGG50. Температура применения

Тип фитинга: муфта, диаметр внутренний: 105 мм, материал: чугун

Патрубок фланцевый раструбный компрессионный пфрк Ду 100 применяется для присоединения любой фланцевой арматуры по ГОСТ-33259-2015 к трубам из стали, ПВХ, асбестоцемента и чугуна. Технические характеристики на патрубок пфрк Ду 100: Максимальное давление: 10 атмДиаметр о.

Читать еще: Ручной гибочный станок для профильной трубы

Муфта соединительная пфрк дн300 (315-332мм) l=115мм

Фланцевая муфта пфрк (фланцевый адаптер) DN80(88-103) PN10/16 для чугунных, стальных, АЦ труб. Материал корпуса — чугун GGG50. Температура применения

Фланцевая муфта пфрк (фланцевый адаптер) DN50(59-73) PN10/16 для чугунных, стальных, АЦ труб. Материал корпуса — чугун GGG50. Температура применения

Муфта чугун соединительная ду 300 (дн 315-332) ру10/16 пфрк китай

Диаметр Ду (Dn) — 100 мм. Материал — чугун ВЧШГ

Тип: фланецдиаметр подключения: 1материал фланца: металлФланцевая муфта пфрк (фланцевый адаптер) DN600(630-650) PN10/16 для чугунных, стальных, АЦ труб. Материал корпуса — чугун GGG50. Температура применения Необходима предоплата.Гарантия производителя. Производство.

Фланцевая муфта пфрк (фланцевый адаптер) DN250(250-267) PN10/16 для чугунных, стальных, АЦ труб. Материал корпуса — чугун GGG50. Температура применения Необходима предоплата.Гарантия производителя. Производство: Китай.Тип соединения: Фланцевое . Входное отверстие: 160.

Фланцевая муфта пфрк (фланцевый адаптер) DN175(192-210) PN10/16 для чугунных, стальных, АЦ труб. Материал корпуса — чугун GGG50. Температура применения

Предназначены для монтажа запорной арматуры с трубой из любого материала

Для соединения труб из различных материалов с фланцевой арматурой Материал — чугун GGG40 Уплотнение — EPDM резина Диаметр труб — 108-128 мм Рабочая среда — вода Рабочая температура — до 110 °С Длина — 110 мм Вес — 5,5 кг

Фланцевая муфта пфрк (фланцевый адаптер) DN150(159-182) PN10/16 для чугунных, стальных, АЦ труб. Материал корпуса — чугун GGG50. Температура применения

Фланцевая муфта пфрк (фланцевый адаптер) DN65(72-85) PN10/16 для чугунных, стальных, АЦ труб. Материал корпуса — чугун GGG50. Температура применения Необходима предоплата.Гарантия производителя. Производство: Китай.Фланцы стальные плоские приварные Фланец представляет.

Патрубок фланец раструб компенсационный пфрк Предназначен для соединения стальных и чугунных труб с запорной и регулирующей арматурой, либо деталями трубопровода при помощи фланцевого соединения. Описание • Муфта с фланцем предназначена для соединения трубы и запорной а.

Муфта соединительная ДРК Описание • Муфта соединительная предназначена для соединения труб из разных материалов и разного диаметра. • Большой обжимаемый диапазон позволяет соединить почти все виды труб в пределах заданного номинального размера. • Резиновое уплотнение в.

Тип: нитьДлина: 100 мФланцевая муфта пфрк (фланцевый адаптер) DN125(138-153) PN10/16 для чугунных, стальных, АЦ труб. Материал корпуса — чугун GGG50. Температура применения Необходима предоплата.Гарантия производителя. Производство: Китай.Хомут металлический червячны.

Тип фитинга: муфта, вид муфты: вставная, условный проход: 100, диаметр наружный: 90, способ соединения: безраструбный, раструбный, материал: полипропилен, тип канализации: внутренняя

Фланцевая муфта пфрк (фланцевый адаптер) DN300(315-332) PN10/16 для чугунных, стальных, АЦ труб. Материал корпуса — чугун GGG50. Температура применения Необходима предоплата.Гарантия производителя. Производство: Китай.Соединительная муфта ДРК (двойной раструб компенсац.

Фланцевая муфта пфрк (фланцевый адаптер) DN350(374-391) PN10/16 для чугунных, стальных, АЦ труб. Материал корпуса — чугун GGG50. Температура применения

Фланцевая муфта пфрк (фланцевый адаптер) DN500(526-546) PN10/16 для чугунных, стальных, АЦ труб. Материал корпуса — чугун GGG50. Температура применения Необходима предоплата.Гарантия производителя. Производство: Китай.Соединительный элемент фланец — это диск или плоско.

Для соединения труб из различных материалов Материал — ковкий чугун GGG50 Уплотнение — EPDM резина Диаметр труб — 108-128 мм Рабочая среда — вода Рабочая температура — до 120 °С Длина — 150 мм Вес — 4,9 кг

Муфта соединительная пфрк дн150 (159-182мм) l=105мм

Тип фитинга: муфта
