Конструкция распашных ворот из профильной трубы

Как самостоятельно сварить ворота из профильной трубы

Ворота, произведенные из трубы профильного сечения — доступны по цене, легки в исполнении, поэтому пользуются популярностью среди домовладельцев. Тем более, что их несложно сделать самостоятельно.

Преимущества профильной трубы для изготовления ворот

Труба из профиля, как основной материал для создания ворот, востребована, популярна и часто используется благодаря следующим достоинствам:

низкая стоимость;
высокая прочность и при этом небольшой вес;
удобство монтажа – профиль податливый, легко вырезать детали, сваривать заготовки, соединять саморезами.

Но наряду с плюсами есть и недостатки:

Слабая устойчивость к коррозии. Высокая влажность окружающей среды и жидкость, проникающая внутрь конструкции, постепенно приводит к образованию ржавчины.
Наносить грунтовку и краску на поверхность труб неудобно, что значительно затягивает время установки.
При неаккуратном обращении и ошибках при установке каркас часто деформируется.

Как изготовить ворота самостоятельно

Прежде чем приступать к изготовлению ворот, важно определиться с выбором материала, сделать чертеж и необходимые расчеты, подготовить инструменты и материалы, и только потом приступать к монтажу, соблюдая пошаговую инструкцию.

Подготовительные работы

Для правильного расчета, составления проекта, чертежей и смет на материалы и монтажные работы по производству и установке ворот, следует тщательно продумать все нюансы:

Выбрать конструкцию, определить надобность установки автоматики. Ворота можно сделать цельными, на несколько створок, откатными.
Продумать обшивку и цветовой тон каркаса.
Выполнить необходимые замеры. Во двор должен беспрепятственно въехать не только личный автомобиль владельца, но и машины различных коммунальных, медицинских, пожарных служб. Кроме этого, учесть нужно площадь, необходимую воротам для распахивания.
Разработать подробный чертеж с указанием размера и месторасположения калитки, дополнительными петлями, элементами усиления, подключение автоматических устройств.
Согласно выполненному эскизу, определяется метраж трубы и необходимое количество обшивки, закупается материал.

Как сделать необходимые расчеты для конструкции?

Для изготовления опор обычно используют стальную трубу, диаметром 100 х 100 мм, а устройство каркаса выполняют трубами 50 х 50 мм. Для сваривания перемычек и продольных полос, нужно подготовить куски труб 40 х 20 мм.

Обратите внимание! Распашные ворота сделать легче, поэтому больше подойдет для новичков в строительном деле.

Согласно разработанному плану, необходимо закупить материал, кроме этого понадобятся мелкие детали, фурнитура и вещества для обработки поверхности: грунтовка, краска и кисточка для покрытия всех деталей, цемент и песок для приготовления раствора, сварочный аппарат с электродами в комплекте, болгарка, молоток, уровень, строительный уголок, петли, замок, саморезы.

После покупки всех необходимых материалов и подготовки строительных инструментов, можно приступать к подготовке деталей и монтажу.

Пошаговая инструкция

Подготовка элементов и монтаж при изготовлении распашных и откатных ворот имеют различные особенности.

Распашные ворота

Это более простая конструкция и требует меньших затрат.

Алгоритм подготовки и монтажа таких ворот:

Новые трубы обезжиривают растворителем. Если для установки ворот используют не новые трубы, их тщательно очищают, снимают коррозию с помощью шлифовального круга. Использование обычной наждачной бумаги в этом случае приведет к дополнительным затратам времени.
Далее необходимо согласно чертежу, разметить и нарезать металл.
Для установки опор выкапываются 2 глубокие ямы, не меньше метра глубиной и размером 50 х 50 см. Столбы устанавливают вертикально, по уровню и заливают заранее подготовленным раствором. Время застывания цемента – 7 дней при температуре воздуха 25 градусов и отсутствии осадков.
Все нарезанные профильные трубы сваривают в единую конструкцию. Главное, внимательно следить и контролировать сварку углов, иначе каркас получится неровным. После окончания работ по сварке, швы шлифуют.
Когда каркас подготовлен, приступают к привариванию петлей. В одиночку это сделать достаточно сложно, поэтому для подобной работы требуется минимум два человека, сначала петли присоединяют к опорам, а потом приваривают к каркасу.
На последнем этапе остается определиться с облицовкой и зашить каркас. Профнастил или деревянные панели присоединяются саморезами. Причем первый из них, можно крепить на конструкцию как снаружи, так и изнутри двора. Металлические листы имеют большой вес, поэтому чаще соединяются с каркасом посредством сварки. При их использовании в качестве отделки ворот еще на начальном этапе нужно продумать необходимые мощные петли.

Откатные ворота

Откатные ворота характеризуются большим сроком службы. Однако стоимость таких ворот до сих пор остается в разы выше, чем распашных, для их изготовления применяют более дорогостоящие материалы, кроме того, затрат требует механизм для открывания таких ворот.

Процесс подготовки откатных ворот не сильно отличается от сваривания распашной конструкции, отличия касаются монтажа. В зависимости от механизма откатные ворота могут быть на консолях, подвесными или рельсовыми.

Подвесная конструкция сделана из внутреннего и внешнего каркаса и специальной обрешетки, на которую устанавливаются откатные механизмы.
Рельсовые ворота намного дешевле подвесных и для их конструирования расходуется гораздо меньше деталей.
Откатные варианты считаются самыми удобными, а поэтому наиболее востребованы. В начале проектируется рельса, а затем крепятся ролики на нижнюю часть каркаса или один ролик на верхнюю часть.

Это важно! Установка ворот требует наличие места, которое в половину больше габаритов самих ворот и предназначено для размещения роликовых элементов.

Для работы откатной системы подготавливают фундамент – роют ямы, устанавливают мощные столбы из трубы, диаметром 100 х 100 мм. Для надежности их дополнительно обкладывают кирпичом или камнями.

Движение системы происходит при помощи прочно и плотно приваренной направляющей к нижней или верхней части каркаса, закрепленном на опорных столбах.

Все элементы необходимо защитить от проникновения воды, пыли и грязи.

В воротах на стадии проектирования предусматривают удобную калитку.

В качестве обшивки применяют любой материал.

Варианты отделки

Металлоконструкцию необходимо защитить от воздействия природных и климатических явлений. Для этого поверхность грунтуют и окрашивают, и только потом приступают к облицовке.

Более популярный вариант оформления ворот — листы профнастила. Широкая цветовая гамма позволяет подобрать нужный оттенок и идеально вписать конструкцию в общую картину участка.

Облицовка древесиной выглядит солидно, обеспечивая участку презентабельный вид. Чтобы оградить деревянные рейки от влияния климатических и атмосферных явлений, они подвергаются дополнительной обработке и покрываются антисептическими и влагоотталкивающими веществами.

Металлическая сетка – самый дешевый способ зашить ворота, она отличается долгим сроком службы, не сильно подвержена коррозии.

Поликарбонат – новый элемент на рынке строительных материалов, однако уже успел приобрести популярность, благодаря легкости монтажа и простоте крепления на каркас.

Металлическая конструкция для отделки ворот будет надежной и прочной, но тяжелой, что потребует дополнительного усиления и большего количества крепежных деталей.

Как изготовить ворота из профильной трубы своими руками

Сегодня на многих приусадебных загородных участках можно увидеть ворота, изготовленные из профильной трубы. Обычно многие владельцы загородных домов стараются самостоятельно изготовить ворота, которые будут отвечать их требованиям и параметрам. Давайте посмотрим, как можно своими руками сделать надёжные ворота, и какие для этого нужны будут инструменты.

Профильная труба для устройства ворот-плюсы и минусы

Профильная труба имеет несколько видов сечения: прямоугольное, квадратное, круглое и овальное, а также может иметь различные параметры и обычно используется для изготовления прочных каркасов различных типов ворот. Труба может быть выполнена из прочной стали:

Углеродистой;
Нержавеющей;
Оцинкованной.

В основном для изготовления распашных или откатных ворот используют прочную углеродистую или оцинкованную сталь. Нержавейка является более лёгким материалом и поэтому она не сможет выдерживать слишком большие весовые нагрузки.

Профильная труба для изготовления каркаса для ворот

Профильная труба отличается по способу производства:

Сварная горячекатаная предназначена для изготовления сварных конструкций, которые не требуют сильной и большой нагрузки.
Сварная холоднокатаная труба обычно используется в быту для изготовления различных каркасов.
Бесшовная труба является более надёжной и качественной, так как наиболее слабым местом всех сварных изделий считается именно большой и грубый шов. Такие трубы очень пластичные и устойчивые к проявлению высокого вертикального давления. Поэтому она зачастую применяется для устройства ворот.

Для устройства прочных и надёжных распашных или откатных ворот отлично подойдёт недорогая по своей стоимости горячекатаная труба. Конструкция их достаточно простая и включает только каркас и створки. Именно каркас изготавливается из прочной трубы. Загородные ворота могут быть обычными распашными, подвесными или откатными и независимо от их типа на них можно устанавливать современную автоматическую систему для дистанционного открытия и закрытия пультом управления конструкции. Такие ворота будут прекрасно смотреться на приусадебном участке и надёжно защищать двор от посторонних глаз.

Практически каждый хозяин дома сможет самостоятельно изготовить ворота из профильной трубы, если умеет пользоваться сваркой, болгаркой, дрелью, а также умеет составлять чертежи. Также залогом надёжных ворот будет качественная профильная труба и фурнитура.

Стальная труба самым лучшим образом подходит для устройства загородных ворот, так как здесь предусматривается меньший расход материала, что существенно удешевляет всю воротную конструкцию.

Читать еще: Как согнуть медную трубу без трубогиба?

Виды профильной трубы для изготовления ворот

Обшивка выполняется из таких материалов, как:

Ворота из профиля, обшитые профлистом

Распашные ворота из профиля с деревянной обшивкой

Подготовка к постройке: как рассчитать размеры будущей конструкции

Распашные ворота, несмотря на всю свою простоту, также требуют проведения определённых расчётов.

Чертеж распашных ворот из профиля

Откатные ворота из профильной трубы

Какую профильную трубу выбрать, советы

Главное, правильно подобрать профильные трубы нужного сечения. Некоторые мастера делают неправильно и создают каркас из остатков металла (трубы). В результате этого ворота получаются тяжёлыми и сильно перекошенными. Вид у них будет непрезентабельный, и они буду плохо закрываться.

Из остатков рекомендуют делать только отделку, перемычки и молдинг. Квадратное или прямоугольное сечение является наиболее выгодным вариантом для изготовления перемычек на воротах. Обычно используют бесшовную трубу из углеродистой стали различных марок. Реже используется оцинковка или нержавейка. Нержавеющая сталь достаточно дорогая, поэтому ворота из неё будут очень дорого стоить. А вот калитку из неё сделать вполне можно. Цельные или бесшовные трубы могут легко выдержать большую нагрузку, поэтому каркас, прочные опорные столбы и рамные конструкции лучше всего делать именно из этого материала.

Расчёт материала и инструменты для работы

Распашные загородные ворота достаточно лёгкие в устройстве, поэтому для них подойдёт недорогая, но прочная стальная труба.

Для прочных опор рекомендуется брать профиль с определённым сечением 100х100 мм;
Для устройства рам и каркаса необходимо использовать трубу с сечением 40х40 мм или 50х50 мм;
Для сваривания перемычек или решётки подойдёт стальной прут или куски труб с сечением 40х20 мм.

Сваренные ворота из профильной трубы

Из профилированной трубы можно сделать несколько типов ворот:

Ажурные;
Решётчатые;
Кованые;
С обшивкой из профилированного листа;
С обшивкой из деревянной доски.

Если у вас ещё совсем мало опыта в сварочных работах, то лучше всего сделать распашные ворота из надёжной металлической профильной трубы и стального прута. Точные расчёты необходимы для того чтобы приобрести необходимое количество требуемого материала. Если вы хотите устанавливать современное автоматическое управление, то его также необходимо включить в расходы.

Конструкция должна быть достаточно удобной для ежедневного пользования машиной. Минимальный проём рекомендуется делать не менее 3 метров для того, чтобы легковой или даже грузопассажирский автомобиль без проблем мог выезжать на улицу и заезжать обратно. По высоте каркас ворот должен быть не менее 1,6 метра, но обычно владельцы домов предпочитают делать ворота, а также и забор не менее 2 метров. Ширина калитки также должна быть оптимальной для того, чтобы человек любой комплекции мог свободно проходить в неё. Это может быть калитка шириной от 0,75 до 1 метра.

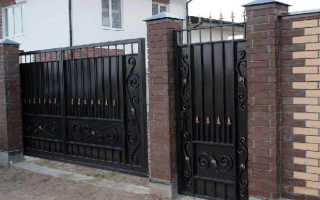

Распашные ворота из профильной трубы с коваными элементами

Для изготовления загородных ворот нам понадобятся:

Петли (мощные);
Декоративные элементы ковки;
Прочный замок;
Грунтовка для металла;
Саморезы;
Краска;
Цемент, песок, бутовый камень.
Сварочный аппарат;

Набор электродов;
Мощная дрель;
Болгарка (углошлифовальная машинка);
Кисточка;
Строительный уголок;
Строительный уровень;
Отрезной и шлифовальный круг;
Молоток.
Инструменты для изготовления ворот из металлопрофиля
Инструкция по изготовлению различных типов ворот
Распашные ворота для загородного дома
После того как масштабный чертёж полностью составлен и весь нужный материал закуплен мы приступаем к следующим этапам работы.
1. Подготавливаем материалы и трубы к последующей обработке. Если вы приобрели не новые профильные трубы, то их надо тщательно очистить от коррозии и окалины с помощью болгарки и специального шлифовального круга. Можно взять и обыкновенную наждачную крупнозернистую бумагу, но ней работать придётся очень долго. Новые трубы надо будет просто хорошо обезжирить обычным растворителем.
2. Далее происходит полная разметка и дальнейшая нарезка труб и металла. Для того чтобы сделать правильно конструкцию необходимо трубы с большим сечением нарезать ровно (одинакового размера) попарно. Такие действия необходимо произвести для того, чтобы будущая сварная конструкция была симметричной, а также для исключения неровной и неправильной нарезки профиля.
нарезка профильных труб для ворот
Установка опорных столбов для ворот
Свареный каркас распашных ворот
Приваривание петли к металлическому профилю
Профнастил для обшивки ворот
Листовой металл для обшивки ворот
Деревянная обшивка ворот
Откатные ворота
Ещё совсем недавно откатные загородные ворота были большой редкостью, так как автоматический механизм стоил достаточно дорого, и не каждый владелец дома мог его себе позволить приобрести.
Откатный механизм для ворот
Откатные ворота из профильной трубы
Откатные подвесные ворота из профильной трубы
Откатные консольные ворота из профильной трубы
Устройство откатной системы для изготовления ворот
Советы по отделке
- Для защиты труб от коррозии их необходимо хорошо обработать специальной высококачественной грунтовкой. Затем можно приступать к окрашиванию самого каркаса.
- Профилированный и гофрированный лист продаётся уже окрашенным, поэтому не требует дополнительной обработки.
- При обивке каркаса деревом необходимо доски обработать средством от грибка и затем вскрыть их лаком или краской. Такая обработка существенно увеличит срок службы материалу.
Элементы ковки-как сделать
Элементами ковки можно легко украшать ворота. Для этого можно самостоятельно с помощью сварочного аппарата или паяльной лампы изготовить декоративные элементы (вензеля, завитушки и другие), а затем их аккуратно приварить их к металлической обшивке ворот.
Изготовление кованых элементов для ворот
А можно просто приобрести готовые кованые изделия в специализированной компании или на кузнице. Там профессиональные мастера сделают любой вид узоров по вашему эскизу и ворота приобретут свою индивидуальность.
Видео: как сварить ворота из профтрубы своими руками
Какой бы вид ворот вы ни выбрали, главное, чтобы они полностью отвечали вашим требованиям и были изготовлены по правильным и чётким чертежам. Если вы начинающий мастер, то лучше всего остановить свой выбор на распашных воротах, которые легки в изготовлении и достаточно надёжны. Откатные ворота имеют более сложную конструкцию, поэтому для того, чтобы их сделать придётся хорошо постараться.
Ворота из профильной трубы
Ворота – это, по сути, визитная карточка хозяина дома. Пожалуй, никто не захочет иметь перед своим участком перекошенные ворота: самому неудобно и перед соседями стыдно. Поэтому установка надежной конструкции: ворот из профильной трубы будет правильным решением. Статья отвечает на вопрос, как сварить каркас ворот из труб своими руками, приводится чертеж и видео. А так же, как правильно обустроить калитку из профильной трубы и какие плюсы и минусы есть у профильной трубы, как у материала.
В статье использованы в качестве наглядного пособия чертежи ворот из профильной трубы с калиткой, описывается пошаговая инструкция изготовления ворот из профильной трубы, даны полезные рекомендации. В заключение традиционно подводятся итоги и материал обобщается.
Вступление
Рынок предлагает разные виды каркасов для ворот. Для их установки часто требуется специальная техника. Стоят они дорого, монтаж занимают немало времени. Особенно проблемно ставить конструкции, где поле деятельности техники ограничено. Из этой ситуации есть простой и действенный способ: можно установить ворота из профильной трубы своими руками. Для того чтобы изготовить ворота из профильной трубы не понадобится специальная техника и другое сложное оборудование. Если произвести расчёты, станет ясно, что расходные материалы для самостоятельной изготовки каркасов обойдутся намного дешевле заводских конструкций.
Выбираем необходимый материал
Трубы из профиля – продукт универсальный. Они широко используются на разных этапах строительных работ, начиная от обустройства фундамента и заканчивая отделочными работами. Трубы могут отличаться по типу сечения: прямоугольные, круглые, квадратные, овальные. А также, по своему составу покрытия стали и другим показателям. Трубы производят из следующих типов стали:
1. Оцинкованная.
2. Нержавеющая.
3. Углеродистая.
Металлический профиль из нержавеющей стали очень лёгкий. По большей части используют в мебельной промышленности для производства мебельных каркасов.
В отличие от металлического нержавеющего профиля оцинкованная и углеродистая сталь как нельзя лучше подойдёт для изготовления и сборки каркаса ворот. По производственному типу трубы делят:
- на бесшовные;
- сварные.
В первом варианте получаем улучшенную устойчивость, высокую сопротивляемость к негативным природным явлениям, различного рода вибрациям и давлению. Но к сожалению, бесшовные материалы, стоят не дёшево.
Сварные горячекатаные трубы – это идеальный вариант для сборки каркасов и других конструкций.
Горячекатаные заготовки не имеют единой цены. Чтобы собрать ворота не обязательно покупать дорогой материал. Вполне подойдёт металлический профиль средней и/или низкой ценовой категории.
О видах ворот несколько слов
Ворота могут быть по своему техническому исполнению:
1. Распашные.
2. Откатные.
Если говорить об откатном варианте, то есть деление на двухстворчатые и одностворчатые. Важным показателем при принятии того или иного решения является размер участка в целом. А также, расположение подъездных путей к строению.
По исполнению ворота и калитка из профильной трубы могут представлять сбой глухую защиту или полупрозрачный вариант с добавлением различных элементов декора.
Собираем ворота: инструкция по сборке
Этапы сборки ворот включают в себя:
- снятие рабочих замеров;
- наброска эскиза и/или построение чертежа;
- приобретение необходимых материалов;
- сборка конструкции с последующим монтажом.
Если у вас в пользовании есть легковой или грузовой транспорт нужно учитывать при обустройстве въезда размер машины. За основу берутся показатели автомобиля (они могут отличаться) длина 3 метра, высота 1,5 м. Главный принцип: автомобиль должен беспрепятственно проезжать в открытые ворота. Высота калитки из профильной трубы та же, а ширина составляет 0,75 метра.
Для ворот необходимо оставлять расстояние между опорными столбами забора. За основу возьмём стандартный шаг между опорами – это 3 метра. Этого вполне хватит для установки каркасных ворот из профильных труб.
Посмотрите это видео перед началом работ:
Чертёж – это неотъемлемая часть начальных работ
Что бы установить правильно ворота и калитку из профильной трубы нужно выполнить на первоначальном этапе хотя бы элементарный чертёж с расчетами. Что необходимо знать и какие значения могут понадобиться:
1. размеры ворот.
2. Толщина опорных труб.
3. Расстояние до столбов.
4. Размеры дополнительных частей каркаса.
Важно, что чертёж облегчит вам жизнь и позволит максимально точно рассчитать строительный материал и сварку каркаса.
При планировке обустройства ворот автоматикой место монтажа нужно отметить на чертеже. Не забывайте, что в этом случае, понадобится большой зазор между крепежами и створками.
Как правильно установить откатные и распашные ворота
Определяющим фактором при планировке ворот является наличие подъездных путей к участку. Если планируется монтаж распашных ворот, которые будут открываться наружу, то необходимо обеспечить свободное место от въезда до начала главной дороги. К примеру, если ширина створок составляет 3,5 метра, то расстояние до основной дороги не должно быть менее 6 метров.
При планировке распашных ворот, которые будут открываться вовнутрь двора расстояние до дороги при ширине створок 3,5 метра не должно быть меньше 5 метров.
Откатные ворота требуют соблюдения определённого расстояния от крайней стойки (столба) до границы участка: 7,5-8 метров. Смещение ограждения может проходить по верхней или нижней опоре. Нельзя ошибиться при расчётах с верхней границей конструкции.
Следует понимать, что обустройство заезда на участок с установкой откатных ворот будет стоить немалых денег, не говоря уже об обслуживании. Потребуется регулярная очистка рабочего канала, который постоянно забивается грязью. Зимой добавится ещё одна проблема: замерзание перемещающего канала.
О материалах и инструментах
Воплощение строительных планов в жизнь невозможно без определённых материалов и инструментов. После снятия всех размеров , прорисовки чертежа и определения нужного количества рабочего материала необходимо провести закупку. Речь идёт о составляющих элементах и подготовке нужного инструмента. Для обустройства ворот нам понадобятся профильные трубы разного диаметра. Ведя речь об основных столбах надо понимать, что трубы должны быть в размерах 100/100. Говоря о перемычках показатели профильных труб подходят в пределах 25/25. Под каркас подойдут трубы 50/50. Обшивать каркас можно используя профнастил. Можно использовать всю палитру расцветок, подбирая нужное сочетание ворот и калитки.
Если говорить о дереве, необходимо понимать, что это дорогой обшивочный материал. Зато, он смотрится более выигрышно, в сравнении с другими видами обшивки. Однако, гниение дерева и чувствительность к механическим воздействиям, может свести на нет все ваши усилия. На помощь придут средства защиты древесины от негативного влияния природных явлений. Речь идёт об обработке древесины разными пропитками от разрушения, которые продлевают срок службы.
Кованые элементы придают конструкции внушительный вид и солидность. Смотрятся мощно и красиво. Ворота из профильных труб в сочетании с коваными элементами – это дорогой вариант. К тому же, ворота и калитки из профильной трубы должны держаться на мощных петлях во избежание перекоса под собственной тяжестью со временем.
Нужно приобрести саморезы по металлу. Нужно купить грунтовку и краски, если обшивать каркас деревом. Для сварки ворот и калитки из профильной трубы нужно подготовить ряд инструментов. Это:
1. Сварочный аппарат с электродами.
2. Болгарку, которая будет резать трубы на составляющие части в заданных размерах.
3. Важно не забыть дрель.
4. Измерительные инструменты, в том числе: рулетку, уголок, уровень.
5. Нужно запастись кругом для шлифования сварочных швов.
6. Понадобится ступица и молот.
И нужно купить кисть для обработки и покраски рабочей поверхности.
В заключение
Какие бы ворота вы не планировали устанавливать, начальный этап – это расчёты, воплощённые на ватмане. Закупка материала и подготовка инструмента является подготовительным этапом. Монтируя ворота из профильной трубы нужно чётко следовать намеченным показателям и чертежам. Устанавливая калитку из профильной трубы соблюдать необходимые размеры, а при отклонении от намеченных расчётов вносить коррективы в чертёж.
Определившись с системой ворот и калитки работы придется выполнять с участием одного или двух помощников с соблюдением требований противопожарной безопасности при сварке каркаса. Не следует забывать о безопасности при работах болгаркой. Перед тем как устанавливать ворота из профильных труб рекомендуется полистать техническую литературу и, заглянув в интернет, посмотреть обучающие ролики по установке подобных конструкций.
Как изготовить ворота из профильной трубы своими руками
Ворота для дома или дачи могут быть изготовлены самостоятельно. Подходящим материалом для этой цели является металл.
Существует большое количество различных способов изготовления проезда из этого материала, но наиболее простым и практичным техническим решением, является использование профильной трубы. При наличии сварочного аппарата ворота из профильной трубы своими руками можно изготовить в течение одного дня.
Виды ворот из профильной трубы
Изготовление ворот из профильной трубы своими руками может осуществляться следующих видов:
1. В виде решётки.
2. Обшитые сайдингом, деревом либо профнастилом.
3. С элементами ковки.
4. Ажурные.
Если створки устанавливаются для того, чтобы скрыть двор от посторонних глаз, то из профиля изготавливается только рама ворот, а свободное пространство полностью закрывается с помощью любого сплошного материала.
В случае, когда необходимо установить ворота с элементами декора, то при сборке следует использовать кованые изделия, которые не закрывают обзор участка за ограждением. Ворота также могут быть изготовлены с использованием внутри рамы параллельно расположенных отрезков профильной трубы небольшого сечения.
Вне зависимости от вида ворот изготавливаемых самостоятельно из профильной трубы, необходимо правильно подобрать материал для изготовления опор, каркаса и внутреннего заполнения рамы.
Выбираем профильную трубу
Только при наличии качественного материала можно изготовить ворота, геометрическая форма которых не изменится в течение длительного промежутка времени.
Если на поверхности материала имеется глубокая коррозия, то от использование такого профиля следует отказаться. Поэтому, если нужно использовать материал, который остался от выполнения других видов строительных работ, его следует тщательно осмотреть перед использованием.
Самым правильным вариантом является приобретение профильной трубы на металлобазе. Для изготовления конструкции потребуется материал следующего сечения:
- Для изготовления опор — 80*80 мм.
- Для рамы — 60*40 или 40*20 мм.
- Для перемычек — 40*20 или 20*20 мм.
Толщина стенок металлической трубы не должна быть менее 2 мм.
Для выполнения сварочных и монтажных работ также понадобятся:
- Сварочный аппарат.
- Электроды.
- Болгарка.
- Бур или лопата.
- Песок, цемент и гравий для бетонного раствора.
Когда все материалы и инструменты будут приготовлены можно приступать к непосредственному изготовлению сварной конструкции.
Процесс изготовления ворот из профильной трубы
Прежде чем приступить к практической части, составляются подробные чертежи и эскизы данного изделия. На бумаге следует обязательно указать длину и высоту сооружения, а также количество перемычек между горизонтальными плоскостями.
Если изготавливается распашная конструкция, то необходимо сварить две одинаковые по размеру створки.
При конструировании более сложной, откатной системы, ворота выполняются в виде одного длинного полотна прямоугольной формы.
Вне зависимости от типа конструкции, ширина не должна быть менее 3 метров, а высота — 1,6 м.
После выбора типа ворот и указания основных размеров элементов конструкции, металлический профиль разрезается на отрезки нужной длины. При изготовлении распашных ворот для получения абсолютной симметрии двух створок, рекомендуется разрезать профиль, ориентируясь по длине отрезков сделанных ранее для одной из половинок. Вертикальные перемычки также должны быть идеально ровными и совпадать по длине.
Для сооружения опор используется профильная труба большого размера, длина которой должна составлять не менее 2,5 метров. Около 1/3 от длины опоры будет установлено в землю с обязательным бетонированием. Только при таком способе фиксации вертикальных опор можно добиться максимальной устойчивости всей конструкции.
Если при изготовлении ворот будут использованы декоративные кованые вставки, то при заказе данных элементов в кузнечной мастерской, следует указать мастеру точные размеры каркаса. Несмотря на высокую стоимость кованых деталей, применение таких элементов, позволит изготовить оригинальную конструкцию с красивым узором.
Когда все детали будут подготовлены, осуществляются сваривание ворот по заранее намеченному эскизу.
Сварочные работы
Поэтапно сварка ворот из профильной трубы производится следующим образом:
1. Подготавливается горизонтальная площадка подходящего размера, на которой должны отсутствовать легко воспламеняющиеся предметы.
2. Сваривается каркас ворот из профильной трубы.
3. Привариваются внутренние декоративные элементы либо отрезки профильной трубы 40 * 20 мм.
4. Если изготавливается распашная конструкция, то необходимо приварить петли к одной из сторон распашных створок.
После выполнения всех вышеописанных действий потребуется установить опоры для распашной конструкции, а для раздвижной — специальный роликовый механизм.
Установка вертикальных опор
При выполнении данной операции потребуется соблюдение следующих условий:
- Установить опоры строго вертикально.
- Зафиксировать профильную трубу в грунте на глубину не менее 1 метра.
- Тщательно забетонировать подземную часть опоры.
Прежде всего следует отметить расположение ямок, глубина которых должна составлять не менее 1 метра. Диаметр ямок при ручном выполнении работы должен быть около 0,5 метра, при использовании мотобура, диаметр рабочей части инструмента, также должен равняться 50 см.
После того как ямки будут вырыты на дно следует насыпать небольшое количество щебня с песком и хорошо утрамбовать. Затем устанавливаются опоры и пространство между профильной трубой и стенками заполняется бетонным раствором. Для установки опоры в строго вертикальном положении, во время выполнения работы, следует использовать строительный уровень.
После полного высыхания раствора к опорам приваривается нижняя часть петли и каждая створка ворот навешивается на опору. Для надёжного крепления створок ворот, на каждую секцию рекомендуется установить не менее 4 цилиндрических петель. Для плавного хода створок, если конструкция не оснащена дополнительными механизмами скольжения, рекомендуется в нижнюю часть петли установить шарик от подшипника.
Установка раздвижных ворот
Если ворота из профильной трубы изготавливаются раздвижного типа, то установка такой конструкции потребует значительно больше времени и денег. Потребуется приобрести направляющие и ролики, а также автоматическую систему с электроприводом, которая будет открывать проезд, при поступлении радио-сигнала.
Для надёжной фиксации механизма, который будет удерживать ворота, следует установить опорные столбы. Кроме опорных столбов необходимо сделать фундамент на который устанавливается швеллер. Швеллер устанавливается на фундамент во время монтажных работ, а после высыхания бетонного раствора к нему привариваются роликовые тележки.
К вертикальным профильным опорам также необходимо приварить каретки и ловушки, после чего ворота можно устанавливать на ролики кареток, которые закреплены в горизонтальном положении. Фиксация должна быть осуществлена в строго горизонтальном положении. Если во время установки будет наблюдаться перекос, то необходимо переустановить каретки таким образом, чтобы боковые углы конструкции находились в одной плоскости.
После того как ворота будут установлены идеально ровно, необходимо приварить верхние ролики. Концевой ролик также устанавливается после тщательного выравнивания конструкции с применением строительного уровня.
Заключение
Как правильно сварить ворота из профильной трубы рассказано в статье. Если работа выполняется впервые и нет опыта сварочных работ, то рекомендуется изготовить простейшую конструкцию распашного типа.
При использовании качественных материалов и при неспешном, аккуратном выполнении каждого этапа работ, самостоятельно изготовленные ворота будут служить долгое время.
Изготовление ворот из профильной трубы своими руками
Строитель 4 разряда
Участки, прилегающие к жилым домам, стандартно обносятся ограждением с последующей установкой ворот. Это достаточно громоздкое и тяжелое оборудование, для монтажа которого необходима спецтехника. На небольших территориях неудобно и сложно выполнять подобную работу, да и затраты человек несет немалые. Изготовление ворот из профильной трубы в самостоятельном порядке станет верным решением.
Ворота из подобного материала имеют свои нюансы
Правильный выбор материала
Такой металлопрокат, как профильные трубы, отличается универсальностью и используется на любом строительном этапе, начиная от закладки фундамента и заканчивая отделочными мероприятиями. Этим и объясняется большой ассортимент такой продукции. Трубы принято различать по типу сечения, внешнему покрытию, общему составу. Изделия могут быть:
- нержавеющими;
- оцинкованными;
- углеродистыми.
Металлопрофиль, изготовленный из нержавеющей стали, отличается незначительным весом, подходит для создания мебельных каркасов. Углеродистая или оцинкованная сталь используется при изготовлении долговечных и надежных каркасов для ворот.
Профильные трубы различны по типам производства, их принято разделять на бесшовные и сварные варианты. Приспособления, относящиеся к первому типу, характеризуются высокой стойкостью по отношению к усиленному давлению, вибрациям, неблагоприятным внешним факторам. Этим и объясняется их высокая стоимость.
В этом видео вы подробнее узнаете, как сделать ворота:
Если говорить про сварные трубы, их ценовой диапазон значительно ниже. Самыми уязвимыми их местами выступают сварные швы, однако это свойство неприемлемо для небольших изделий. Сборка каркасов для ворот обычно выполняется с использованием сварных труб, полученных в результате горячей прокатки.
Подробная инструкция по сборке ворот
Прежде чем приступать к работе, необходимо подготовить соответствующие инструменты. При желании самостоятельно сварить ворота из профильных труб нужно пройти ряд последовательных этапов:
- снятие замеров будущей конструкции;
- создание эскиза, чертежа;
- приобретение необходимых для работы материалов;
- сборка и монтажные мероприятия.
Если есть транспортное средство, очень важно создать конструкцию, свободно пропускающую автомобиль. Стандартные размеры для ворот, через которые предстоит проезжать легковой машине, представлены показателями в 3 м (длина) и 1,5 м (высота). Что касается прилегающей калитки, ее параметры будут идентичны за исключением ширины, она изменится на 0,75 м.
Часто воротная конструкция монтируется на участке, где уже присутствует готовое ограждение. В таком случае ее высота должна рассчитываться исходя из параметров имеющегося забора. Перепад по высоте в таком случае не превышает показатель в 30 см. Обычно расстояние, которое оставляется между столбами опорного типа под будущую каркасную установку, составляет шаг в 3 м.
Чертеж и его построение
Сделать ворота из труб своими руками невозможно без подробной разработки и последующего создания эскиза. На плане должны обозначаться следующие данные:
- толщина используемых труб;
- размеры готовой конструкции;
- промежуток между опорными столбами;
- замеры вспомогательных частей, дополняющих общую конструкцию.
Тщательно продуманный чертеж упростит подсчет материалов, которые понадобятся во время выполнения работы над созданием ворот. В последующем эскиз облегчит выполнение строительных, сварочных, отделочных работ. Если в планах автоматическое управление, на чертеже обязательно отмечается место, где оно будет расположено в будущем. Ворота-автоматы нуждаются в большем зазоре, выдерживаемом между створками и крепежом.
Не забываем составить чертёж
Если предполагается возведение массивной конструкции, она нуждается в достаточном количестве распорок. Ворота с обшивкой из оцинкованной стали или металлопрофиля оснащаются усиленными каркасными элементами, которые обеспечивают защиту от резких температурных перепадов, сильного ветра.
Подготовка материалов и оборудования
Когда полностью подготовлен чертеж и произведены необходимые расчеты, наступает очередь закупок материалов для выполнения работы. Для сборки стандартных створок потребуется:
1. Металлопрофиль. Чтобы понять, какую профильную трубу использовать для ворот, необходимо исходить из стандартных замеров. Для столов обычно используется профиль 100*100, для каркасного сооружения подойдет труба, сечение которой равно 50*50.
2. Обшивочный материал. Створки обычно заделываются кованными, деревянными элементами, профлистом. Реже для этих целей используется поликарбонат, сетка. При комбинировании таких элементов получаются необычные дизайнерские конструкции.
3. Крепеж. Створки должны прочно присоединяться к установленным опорам, для чего приобретаются специальные готовые петли, дополненные саморезами.
4. Грунтовки и краски для металлических приспособлений. Каркасная конструкция, выполненная из неоцинкованного сырья, обязательно покрывается защитным слоем, чтобы предотвратить коррозию.
При выполнении описываемых мероприятий необходимо иметь под рукой рабочий инвентарь. Стандартный перечень инструментов:
- дрель;
- сварочная установка вместе с электродами;
- уровень, рулетка, уголок для выполнения точных замеров;
- болгарка;
- кисточки;
- шлифовальное устройство, необходимое для работы со швами.
Выбор материалов и инструментов на рынке огромен. При самостоятельном выполнении ворот для приусадебного участка каждый человек без труда сможет приобрести необходимую продукцию.
Монтаж конструкции
Ворота из металлопрофиля отличаются надежностью. Они прослужат длительное время, если при монтаже соблюдены не допущено ошибок:
1. Приобретенный металл нарезается с помощью болгарки по предварительно созданным эскизам. Рекомендуется заготовить материал в количестве, на пару метров превышающем предварительные подсчеты.
2. Металлопрофильный срез обязательно зачищается шлифовальным инструментом. Таким способом устраняются появившиеся зазубрины и сколы. Участки со ржавчиной также тщательно обрабатываются. Таким способом продлевается эксплуатационный срок каркаса, облегчается его монтаж.
3. Грунтовые работы. Под опорные столбы предварительно готовятся ямы. Их диаметр должен превышать обхват трубы примерно на 10 см. Глубина ямы должна быть не менее 1 м. Для усиленного крепежа опор в выкопанные углубления помещается песок со щебнем, все это заливается бетонным раствором.
4. Проведение сварочных мероприятий. Нарезанные металлические фрагменты собираются в единое изделие. Работа выполняется с одного из углов, предполагает создание цельной прочной рамы. Точность углов определяется посредством уровня. Недопустимо наличие даже минимального перекоса.
5. На готовом каркасе отчетливо просматриваются швы. Их необходимо обработать надлежащим образом, придав конструкции законченный вид и обеспечив защиту окружающих от травмирования острыми краями, заусенцами.
6. Далее устанавливается крепеж. На раму со створками и опорные столбы напаиваются петли, на которые и насаживаются готовые ворота.
7. При необходимости каркасная конструкция окрашивается. Перед этим рабочая поверхность зачищается и обезжиривается.
Установка замка и обшивочного материала допустима только после полного высыхания красящего слоя.
Выбор обшивки
На полностью сконструированный и подготовленный каркас монтируется отделочный материал. Последовательность действий напрямую зависит от выбора изделий, которые будут выступать полотном для створок. В большинстве случаев задействуется покрытие, аналогичное уже выстроенному забору, иначе вряд ли получится единая и целостная картина.
Но при правильном комбинировании материалов можно создать необычное архитектурное творение. Примером может выступать кирпичный забор строгих классических форм с калиткой и воротами, выполненными из кованого металла.
Беспроигрышный вариант — профнастил
Изделия из металла — самые прочные и долговечные. С этой целью стоит приобретать оцинкованные листы, предварительно окрашенные. Они подгоняются по размерам и просто монтируются на каркас. Для логического завершения картины стоит воспользоваться коваными деталями, это могут быть наличники, засовы. Выполненные в изящных формах, они всегда смотрятся презентабельно, украшая вид заурядного металлопрофиля.
Дерево — вне моды и времени
Практика показывает, что этот натуральный материал всегда смотрится беспроигрышно. Более того, с течением времени его внешний вид только улучшается. Однако такая обшивка может портиться из-за недостаточной устойчивости к внешним факторам, гниению.
Предотвратить столь нежелательные процессы поможет обработка деревянных конструкций антисептическими растворами, пропитками. Деревянная обшивка при необходимости легко заменяется иным отделочным материалом для ворот.
Металлическая отделка
Подготовленный и установленный каркас часто обшивается изящными коваными элементами, арматурными прутьями. Воспользовавшись сварочным агрегатом и владея элементарными навыками нарезки, можно создать самые необычные конструкции с витиеватыми сетчатыми узорами, плавными линиями. Завершенность такому изделию придаст однотонная красочная отделка.
Обычно металлопрофиль или дерево закрепляется с двух сторон на воротах. Если же предусмотрена односторонняя обшивка, используемый материал закрепляется на наружной стороне створок. Отверстия и саморезы маскируются заглушками, которые к тому же предотвращают коррозию.
Каркас из металлопрофиля не предназначен для колоссальных нагрузок. Если обшивка выполняется из профлиста, он должен иметь минимальную толщину и небольшую высоту волн.
Решив, из какой профильной трубы сделать ворота, подготовив план для намеченных работ и приобретя необходимые материалы, инструменты, можно приступать к работе. Самостоятельно и за короткий срок изготовить конструкцию несложно, главное — придерживаться пошаговой инструкции и выполнять все указания.
голоса
Рейтинг статьи
