Как согнуть профильную трубу с помощью болгарки?

Как самому согнуть профильную трубу в домашних условиях без применения трубогиба

С необходимостью сгибания профильных труб в быту не приходится сталкиваться часто. Перед такой задачей чаще всего оказываются владельцы дачных участков или частных домов – люди, привыкшие все делать собственными руками.

В чем сложность сгибания профильных труб

Вне зависимости от формы профиля трубы, суть процесса гибки состоит в придании изделию частичного, либо полного изгиба. Достичь этого можно только прикладыванием определенного внешнего воздействия – исключительно давления или совокупности нагрева и давления.

С точки зрения физики, в процессе изгиба на профильную трубу воздействуют одновременно две разнонаправленные силы:

• Сила растяжения. Проявляется с внешней стороны изгиба.
• Сила сжатия. Направлена на внутреннюю часть изгибаемого участка.

Противоположная направленность этих сил как раз и отвечает за некоторые сложности, часто возникающие в процессе сгибания труб:

• Различные участки трубы в зоне изгиба могут неодинаково изменять форму, что неизбежно будет приводить к нарушению их соосности.
• Стенка трубы с внешней стороны изгиба при сильном растяжении может утратить прочность или даже лопнуть.
• На внутренней стороне изгиба, напротив, в процессе сжатия часто образуются складки.

Чтобы избежать этих неприятностей, и не получить вместо ровно изогнутой трубы смятую металлическую поверхность, стоит непременно учитывать тип материала и многочисленные геометрические параметры изделия: толщину стенок, диаметр сечения, радиус изгиба. Знание этих характеристик позволит подобрать оптимальный способ сгиба.

Обратите внимание! Специалисты утверждают, что профильные трубы с толщиной стенок менее 2 мм лучше не гнуть. Прочность в местах сгиба будет достаточно низкой, даже при идеальном соблюдении технологии. Для таких труб лучше предпочесть сварные соединения.

Принцип использования трубогиба

Согнуть профильную трубу (особенно это касается изделий крупного диаметра) своими руками далеко не всегда представляется возможным. Для этих целей существуют специальные устройства – трубогибы. Стандартный трубогиб оборудован ведущим колесом, которое, перемещаясь вдоль одной из граней, аккуратно сгибает отрезок трубы в необходимом направлении.

Трубогибы бывают двух видов:

• Ручные. Колесо устройства приводится в действие вручную, посредством специальной рукоятки. Хорошо подходят для труб с небольшой площадью сечения.
• Электрические. Использование таких устройств оправдано в тех случаях, когда объем работ достаточно велик, а сами трубы обладают при этом солидными габаритами. Аппарат включается в стандартную сеть электропитания, а перемещение колеса осуществляется посредством электропривода. Позволяет получать более ровные изделия при ощутимой экономии времени.

Если работы носят однократный характер, покупка собственного трубогиба может оказаться нерентабельной. В таком случае стоит подумать о взятии устройства в аренду, либо рассмотреть один из альтернативных способов сгибания.

Можно ли согнуть трубу в домашних условиях

Если труба имеет не самые большие габариты, а точность изгиба не является критическим параметром, произвести цикл необходимых работ возможно в домашних условиях.

Разумеется, будет лучше, если для этих работ найдется отдельное помещение, оборудованное верстаком, тисками и прочими необходимыми инструментами. Кроме того, в процессе работы скорее всего придется использовать болгарку, сварочный аппарат или источник открытого огня. Согласитесь, частный дом или квартира мало для этого подходят.

Еще один важный совет. Металл – достаточно упругий материал, который после любой деформации будет стремиться вернуть себе прежнюю форму. По этой причине сгибать трубу следует на немного больший, чем предусматривает проект, угол. Металл вернется на несколько градусов обратно, и мы получим в точности такой радиус сгиба, на который рассчитывали изначально.

Для облегчения процедуры сгибания соответствующий участок трубы можно предварительно разогреть. Раскаленный металл становится более пластичным и податливым, что значительно облегчает процесс. Для прогрева чаще всего используют:

• газовую горелку,
• паяльную лампу.

Труба тщательно прогревается на месте будущего сгиба (протяженность места нагрева принимается равной шести диаметрам трубы).

Стоит помнить, что многократные циклы сильного нагрева и остывания неизбежно делают металл более хрупким.

Альтернативные способы сгибания

К счастью, для сгибания труб вовсе не обязательно иметь под рукой специальное оборудование. Народная смекалка уже давно изобрела не один способ добиться желаемого результата без использования трубогиба.

Используем болгарку

На участке, где требуется сделать загиб трубы при помощи болгарки делается несколько поперечных распилов. Чем меньше должен быть радиус изгиба, тем большее количество распилов понадобится. В большинстве случаев достаточно трех. Далее, профильная труба без особых усилий сгибается, а места пропилов завариваются при помощи сварки.

Если заваренные участки аккуратно зашлифовать, то полученное изделие будет выглядеть очень достойно. Никаких складок или сильной потери прочности на месте сгиба не возникнет. А вот идеальной округлости такой способ не даст, ведь загиб будет состоять из нескольких прямых участков, расположенных под углом друг к другу.

Способ с применением пружины

Для изготовления пружины понадобится стальная проволока сечением 2 мм. Проволока загибается по форме профиля с таким расчетом, чтобы сторона каждого сегмента была на несколько миллиметров меньше, чем соответствующая сторона профиля трубы и могла свободно перемещаться по ее внутренней протяженности.

Далее, пружина просто вставляется в трубу, и сгибается до необходимого радиуса. Для облегчения процедуры сгиба участок трубы можно разогреть.

Обратите внимание! Чтобы не возникло проблем с удалением пружины из полости профильной трубы после процедуры сгибания, к ближайшему ее концу следует надежно прикрепить кусок проволоки.

Заполняем трубу песком

Этот способ поражает простотой и эффективностью, ведь все необходимые материалы в буквальном смысле лежат под ногами:

• Предварительно подготавливаем два деревянных клинышка, которые смогут плотно закрыть полость трубы.
• Деревянный клин плотно забиваем в конец трубы.
• Заполняем трубу песком, предварительно просеянным и просушенным.
• Вбиваем второй клин.

Далее, один из концов трубы фиксируется и производится сгибание. Для облегчения процедуры участок трубы также можно нагреть. По окончании работ клинья удаляются, а песок высыпается.

Использование плотной песчаной подушки поможет предотвратить деформации, обеспечив ровный и прочный сгиб.

Поможет обыкновенная вода

Один конец профильной трубы закрывается заглушкой, после чего в полость заливается вода. Непременное условие – наличие отрицательной температуры, достаточной для замерзания жидкости. После замерзания воды труба без особых проблем согнется, а место сгиба будет красивым и прочным.

Это важно! Метод подходит для труб из цветных металлов, не подверженных коррозии.

Необходимые приспособления

Чтобы выполнить работы по сгибанию профильной трубы без использования специального трубогиба, понадобится одно из этих простейших приспособлений:

• Элементарный рычаг с шаблоном.
• Горизонтальная плита с несколькими отверстиями, в которых устроены металлические упоры соответствующего диаметра. Устройство хорошо подойдет для труб из мягких металлов, либо изделий с малой высотой профиля (не более 10 мм). Филигранной точности здесь добиться не получится. Кроме того, может потребоваться приложение значительных физических усилий.
• Роликовые приспособления. Один конец надежно закрепляется в тисках, а к месту сгиба прикладывается ролик, который при соответствующем физическом воздействии обеспечит ровный сгиб необходимого радиуса.
• Специальная оправка. Приспособление представляет своего рода шаблон из толстой фанеры или дерева. Прикладывая усилия, трубу можно наложить на оправку, сообщив ей ее радиус изгиба. Устройство будет полезным при необходимости часто производить работы по сгибанию профильных труб.

Как согнуть профильную трубу?

1. Особенности
2. Что понадобится?
3. Способы
4. Рекомендации

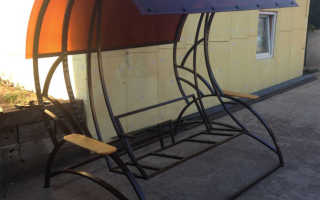

Гнутая профильная труба – обязательный элемент в конструкции беседок, навесов, теплиц, заборов, даже гаражей. Толстостенный профиль большого сечения используются при возведении крыш зданий. От того, насколько качественно согнётся профиль, зависит надёжность и приглядный вид возводимого сооружения.

Особенности

В отличие от трубы с круглым сечением, загиб профиля с квадратным или прямоугольным представляет собой большую сложность. Из-за наличия резких углов, из которых была отлита профильная труба, гнуть профиль в некоторых случаях нужно частично. Применяют следующие подходы.

• Воздействуя на трубу изнутри давлением. Это может быть любая сыпучая или жидкая среда. Она поможет трубе принять правильную форму при изгибании, без проминания и «морщин» с внутренней стороны.
• Нагрев профиля до температуры, близкой к той, при которой сталь размягчается.

При изгибании трубы на профиль воздействуют сила сжатия с внутренней стороны изгиба и сила растяжения – с внешней. Стороны теряют правильное расположение, приданное им на заводе.

Если не соблюсти радиусы изгиба – профиль лопнет снаружи и/или промнётся внутрь с противоположной стороны. Влияние оказывают и толщина стенок, габариты сечения. Испорченное изделие восстановлению не подлежит.

Что понадобится?

Самый быстрый способ – использование профиле- или трубогиба. Холодное сгибание трубы до 10 мм – и квадратной, и круглой похоже на сгибание арматуры. Достаточно соблюсти правило – не менее 15 наружных радиусов круглой трубы либо не менее 15 значений большей ширины прямоугольной трубы. Сгибание квадратного профиля потребует Если нет доступа к промышленному трубогибу, в котором гибка по радиусу выставляется очень точно, то помогут болгарка и сварочный аппарат. Но «ломаное» гнутьё – крайняя мера.

Холодное гнутьё также возможно при помощи простого приспособления, сделанного из другой трубы (или арматуры) и специальной скобы с большой площадью захвата, позволяющей согнуть круглую или квадратную трубу постепенно. Такой способ используется, когда идеальный, равномерный сгиб необязателен.

Самодельный профильный трубогиб – в простейшем случае плита с отверстиями, в которую вставлены штыри. Они расположены так, чтобы сгибаемая труба проходила между ними, но заранее выстраиваются с обеих сторон по кривой. Другой вариант – рычаг с овальным шаблоном, выполняющим роль своеобразного лекала, состоящего из плоскопараллельных плоскостей. Используют также специальный ролик-колесо, прокатываемый по зоне будущего изгиба: глубина прогибания регулируется прилагаемой силой. Все способы самодельного гнутья требуют определённой сноровки и опыта.

Способы

Согнуть профиль 40×20 или 20×20 в домашних условиях особого труда не составит. Для этого подойдут все способы, перечисленные ниже. Узкие профтрубы (менее 20*20), особенно тонкостенные, гнутся с помощью примитивного захвата или даже на любой криволинейной и гладкой поверхности.

Главное – не гнуть изделие по радиусу, меньшему, чем 10-15 сторон (значений ширины) профтрубы, не делать резких движений. Так, для размера 40 на 20 см радиус гиба не ниже 0,3 м.

Болгаркой

Болгарка (или углошлифовальный ручной электростанок с отрезным диском по металлу) позволяет согнуть профильную трубу своими руками, используя пропилы. Они отстоят на равном расстоянии друг от друга, когда их более двух. Один пропил позволит сделать лишь резкий, прямоугольный изгиб. Чем больше пропилов – тем плавнее изгиб. Он примет вид правильной ломаной. Пропилы нужны, чтобы лишний металл с внутренней стороны не образовывал складки, придающие трубе неприглядный вид.

Величина угла каждого пропила определяется общим гибочным углом, делённым на количество выпиленных зазоров. Чтобы профтруба приняла аккуратный вид, и внутрь не затекала дождевая вода, пропилы должны быть с острым углом у наружной стенки трубы, а не прямоугольными. Например, арочная труба, имеющая угол сгиба в 180 градусов, при 20 пропилах требует угол для каждого из них в 9 градусов. Добиться этого можно лишь на крупногабаритном профиле и при использовании более тонких дисков – либо делать пропилы ножовкой по металлу, а не болгаркой.

Разогревать для этого профтрубу незачем. Пропилы размечаются и выполняются в соответствии с радиусом изгиба, запрашиваемого заказчиком. При этом одна из стенок – наружная остаётся целой, что позволит конструкции не развалиться, но труба теряет прочность. Для обретения профтрубой исходной прочности получившиеся стыки провариваются с помощью сварки.

Данный метод относят к холодному гнутью трубы. Термообработка (сваривание) осуществляются уже после сгибания – а не до него, как это происходит в случаях, описанных ниже. Недостаток – ребристая наружная и внутренняя поверхности сгиба, что исключает плотный контакт с криволинейными конструкциями, например, при накладывании композитных или пластиковых кровельных листов поверх каркаса, собранного из таких труб.

Как согнуть профильную трубу в домашних условиях без трубогиба: 12 способов + видео

Сегодня не редко на дачах устанавливают теплицы, сделанные из профильных труб. Они устойчивы, срок их службы больше и пропускают лучше свет, чем деревянные.

Чтобы смонтировать сооружение из профиля, требуется его загнуть под определённым углом. Кажется, что сделать это без спецоборудования не реально. В данном материале мы рассмотрим возможные способы, и объясним — как загнуть без трубогиба квадратную профильную трубу в домашних условиях.

Какие сложности возникают в процессе гибки профильной трубы

Под гибкой профильной трубы подразумевается её загиб частично или полностью. Как известно, у профтруб степень прочности высокая, поэтому согнуть их можно лишь под давлением или при нагревании сгибаемого участка. В процессе, на деталь оказывают действие две силы:

• сжатия — внутри;
• расширения — снаружи.

Именно в противоположности направленности этих сил и заключается сложность работы при закруглении патрубка:

1. В различных местах профтрубы может по-разному реагировать на изгиб, что приведёт к потере соосности, то есть, отдельные участки заготовки будут располагаться на разных поверхностях.
2. Труба не всегда способна выдержать процесс растягивания и может сомнутся или лопнуть. Чаще такие моменты возникают при неправильном способе сгибания.
3. У изделия могут появиться складки, которые напоминают гофру.
4. Снижается степень прочности при перегреве, нарушается структура.
5. Сминаются боковые стенки — это происходит при чрезмерном давлении, при прохождении заготовки через гибочную конструкцию.

Для избежания данных проблем, следует учитывать материал изготовления труб и их размер: толщину стен, диаметр, угол загиба.

Как влияет форма и технические характеристики профтрубы на выбор способа изгиба

Профильные трубы не бывают круглыми, они прямоугольные, овальные или квадратные. Для изготовления теплиц около дачного дома рекомендовано брать квадратные или прямоугольные модели, у них плоские стенки, на них проще крепить покрытие.

Модельный ряд профилей огромен. Они имеют различные геометрические параметры. К основным относятся — размер поперечного сечения и толщина стен. Важна пластичность, от этого показателя зависит возможный радиус изгиба. Стоит отметить, что у нагретой профильной трубы повышается пластичность, тем самым изогнуть её легче.

Есть два технологических способа:

• «холодный» — без воздействия температурой;
• «горячий» — участок предварительно нагревается.

Кроме того, трубопровод из низколигерованного и углеродистого материала имеет повышенную упругость, и он может «отпружинить» при згибе, поэтому для изготовления теплиц не используется. Не рекомендованы профильные трубы диаметр, у которых 2 мм, так как у них низкий показатель прочности в месте загиба.

Строгих нормативов для выбора методики гибки квадратных труб нет, есть лишь для овальных. По данным нормам применяется «горячая» технология к трубопроводу от 100 мм, но эти стандарты не распространяются на профильные изделия.

Профессионалы предлагают к трубопрокатному материалу с диаметром менее 10 мм применять «холодный» метод, а от 40 мм и выше гнуть под нагревом.

Рекомендовано провести пробную гибку в домашних условиях — один конец профтрубы надо зажать в тиски, а на второй одеть трубку большего диаметра. Данное «плечо» необходимо подтянуть, выгибая заготовку — гнётся легко, тогда можно не проводить подогрев. Каким из этих способов загнуть профтрубу в домашних условиях — решать вам.

Способы гибки по виду материала труб, для:

• металлопрокатных — сварной, с подрезкой болгаркой;
• стальных — с нагреванием;
• пластиковых или алюминиевых — любой вариант, так как материал мягкий.

Квадратный металлопрокат отличается показателем сечения и размером стенок. Эти факторы влияют на угол сгиба.

Инженерных нюансов в вопросе существует большое множество. Но для домашней работы их все знать не обязательно. Важно лишь обратить внимание на следующие аспекты.

1. Тонкие изделия с сечением до 20 мм без трубогиба необходимо сгибать в зоне, которая в 2,5 раза длиннее, чем высота самой трубы.
2. Толстый металлопрокат можно согнуть в зоне, которая в три раза длиннее, чем сечение. Если этот момент проигнорировать, то металл трескается снаружи или деформируется изнутри.
3. Сгибание квадратный трубы опасно в одном отношении: возникновении перелома по месту выполнения операции, в результате которого деталь отправляется в окончательный брак.
4. Ограничивающим условием являются следующее соотношение – минимальный радиус не должен быть меньше двух с половиной размеров по сечению сгиба. Например, для изделия толщиной 40 мм минимальный внутренний радиус составит 40 х 2,5 = 100 мм.

До того, как согнуть стальную профильную трубу следует помнить еще одно правило.

Изделие после воздействия стремиться вернуть первоначальную форму. По этой причине лучше выполнить изгиб немного больше, чем необходимо по схеме. Если согнуть заготовку немножко больше, то в конечном итоге закругление получиться таким, как требует схема.

Все эти условности перед тем, как начать работы, необходимо обязательно учитывать, иначе наедятся на качественный результат бесполезно.

Как согнуть профильную трубу без трубогиба

В основном, при сооружении навесов или тепличных конструкций на даче берутся профтрубы небольшого размера, при этом точность угла загиба не критична, поэтому для сгиба подойдут подручные средства.

Конечно, лучше проводить данную процедуру в отдельном помещении, где есть верстак и различный инструмент.

Также, нужно подготовить спецодежду, она защитит вас о пыли, стружки, искр и при работе с паяльной лампой.

Если делать загиб в домашних условиях, то нужно учитывать:

• Величину загиба.
• Материалы изготовления.
• Величину толщины стенок.
• Сечение.

Мероприятия по деформации профильных трубопрокатных изделий выполняют в допустимых нормах, выставляемых к сечению и толщине стенок.

При работе необходимо контролировать, чтобы поперечное сечение не сплющивалось и не возникало внутренних изломов.

Как загнуть с предварительным подогревом (с наполнителем – песок)

Для получения качественного и ровного загиба на профтрубе, при применении «горячего» способа, предварительно следует наполнить изделие песком. Так как работы будут связаны с горячим металлом, то необходимо производить их в перчатках из брезента.

Пошагово, гибка квадратного изделия выглядит так:

• С одного края в патрубок вставляется деревянный клинышек. Его длина должна превышать ширину основания в 10 раз. При чём, площадь основы равняется 2 площадям отверстия в заготовке, которое он будут закрывать.

• Мелкозернистый песок засыпается в трубу, он предварительно просеивается и просушивается (производится прокаливание при + 150 градусах). Чтобы заполнить профиль песком, используется воронка. Для плотного и равномерного размещения его внутри, он сыпется порциями. В процессе следует осуществлять постукивания по стенкам детали деревянной киянкой.

• Со второй стороны также вбивается клин.
• Заглушки должны соответствовать внутреннему размеру профиля. На одной проделываются 4 продольные паза — через них будет осуществляться выход газа, который образуется при нагреве песка.
• Место, которое планируется загнуть отмечается мелом.
• Профильная заготовка фиксируется с помощью тисков. Если изделие имеет сварной шов, он должен быть сбоку.

• Место, отмеченное мелом нагревается газовой горелкой до красна.

• Квадратный профиль гнём аккуратно, без резких движений, но с усилием. Делается это в один приём.

• Затем детали необходимо дать остыть, и результат сравнивается с шаблоном.
• Если изгиб сделан правильно, то вынимаются заглушки, и высыпается песок.

Если вы будите гнуть квадратную трубу со сварными швами, то их надо располагать снаружи изгиба, а не внутри, иначе шов разойдётся.

Этот метод подойдёт при изготовлении углового загиба лишь раз. При многочисленном нагревании металл потеряет прочность.

Возможно, изгибать трубное изделие наполненное песком не нагревая, но это более сложный процесс.

7 вариантов как загибать без нагрева (холодный способ)

Произвести загиб профильной трубы можно по «холодной» технологии, применяя различные приспособления, не осуществляя предварительного нагрева. Рассмотрим, как загнуть профильное изделие самостоятельно без нагрева.

1. Гнем с наполнением — вода. Этот вариант менее затратный, не требует нагрева, он предназначен для трубопрокатов маленькой толщины из дюралюминия и латуни. Особенно удобно им пользоваться зимой, при минусовой температуре.

Процедура не сложная:

• один конец заготовки закупоривается с помощью заглушки;
• с другого края в деталь заливается вода, и также осуществляется его закупорка;
• профиль выносится на улицу, держится на морозе до застывания воды;
• труба сгибается, при замёрзшей в ней воде это просто;
• изделие заносится в тепло, размораживается жидкость, вода сливается.

Методика рекомендована для труб из цветных металлов, так как они не подвергаются коррозии.

2. С гибочной плитой — метод предназначен для изгиба квадратных труб из стали или алюминия. Плита — панель, для изготовления которой используется толстый металлический лист. Она приваривается к стойке, установленной на импровизированной возвышенности. Чтобы загнуть, требуется произвести ряд действий.

Как согнуть профильную трубу в домашних условиях с трубогибом и без для теплицы и козырька

Для строительства теплицы, навеса или разводки канализационной системы используются дугообразные металлические прутья. Чтобы придать конструкции изогнутый вид необязательно обращаться за помощью к специалистам. Это можно сделать и своими силами, используя подручный хозяйственный инвентарь или трубогиб.

Как согнуть профильную трубу в домашних условиях без трубогиба

У рядового домовладельца редко есть в наличии специальное оборудование. Поэтому нужно знать, как правильно самому согнуть алюминиевую или стальную трубу для теплицы, козырька (навеса) и других нужд без трубогиба.
Придать металлической заготовке дугообразный вид, не используя трубогиб, можно холодным или горячим способом. При варианте холодного гнутья применяются мягкие, но прочные профили. Рекомендуемый их диаметр не должен превышать 40 мм. Они мягкие и с ними хорошо работать.
Для профиля диаметром 40 мм и выше подходит горячий способ. В нем подразумевается использование паяльной лампы, при помощи которой металлическая заготовка поддается предварительному прогреву. Это делает ее пластичней и более податливой.

Прежде чем приступить к работе необходимо составить чертеж. В нем рассчитывается место изгиба и радиус угла. Для этого следует учитывать следующие характеристика профиля:

• Форма сечения. Может быть квадратной, овальной, прямоугольной или плоский. В хозяйстве чаще всего используется круглый трубопровод.
• Площадь сечения и толщина стенок. Эти параметры влияют на мягкость и пластичность продукции.
• Высота профиля. От него зависит максимальный радиус угла.
• Только правильно подобранный способ и грамотно рассчитанный проект гарантируют достижение качественного результата.

Фото – гибка труб без трубогиба

Согнуть трубу при помощи сварочного аппарата и болгарки

Чтобы профильную трубу суметь согнуть своими руками необходимы тиски, болгарка и сварочный аппарат. Как это сделать разберем пошагово:

1. Арматура надежно фиксируется в тисках.
2. При помощи болгарки, в местах предполагаемого изгиба делаются небольшие надрезы.
3. После этого заготовку следует тщательно очистить от стружки и можно приступать к работе.
4. Далее используя сварочный аппарат, чтобы заварить образовавшиеся щели. Если конструкция не сложная и погрешности небольшие используется паяльник.

Для заключительного действия, изделие шлифуется и покрывается антикоррозийным веществом. Это необходимо для предотвращения преждевременного ржавления и разрушения.

Используем пружину для ровной дуги

Качественно изогнутую дугу можно получить используя пружину. Для этого она должна подходить по размеру профиля, чтобы ее легко можно было поместить во внутрь, а по завершению беспрепятственно вынуть. Использование пружины дает возможность согнуть заготовку любой окружностью. К тому же она защищает конструкцию от деформации и разрывов.

Для сгибания трубы используется песок

Чтобы получить качественную дугу из профиля в домашних условиях, применяется песок. Разберем как это делается:

1. Зафиксировать заготовку в тисках. В случае их отсутствия организовать надежную опору, уперев арматуру в угол стены или в землю. Главное, чтобы изделие не смещалось во время работы.
2. Нижний край трубы затыкается деревянным чопиком.
3. В качестве наполнителя, во внутрь засыпается песок. Он защищает заготовку от разрывов и искривлений.
4. Если профиль не гнется, его необходимо прогреть в местах изгиба паяльной лампой.

Как изготовить змеевик
В трубу для змеевика засыпается мелкий, хорошо отсеянный песок, после чего выходные отверстия затыкаются. Подготовленная заготовка крепится к штифту подходящему по диаметру и наматывается вокруг него. По завершению, готовое изделие фиксируется на некоторое время для закрепления новой формы.

Видео обучение о том, как загнуть трубу 20 мм без трубогиба с помощью песка

Арка (навес) без трубогиба

Как известно для навеса, например, в форме арки нужна изогнутая профильная труба. Важно сделать так, чтобы дуги получились одинаково изогнутыми, иначе навес не получится. Сейчас мы рассмотрим как это делать без использования станка, трубогиба и других вспомогательных средств такого рода.

Нам понадобится:

• Опора на которой мы будем работать, например, металлический стол;
• В качестве балки можно взять трубу 80 на 60 или 50 на 50 мм длиной 3 метра. Но данный метод универсальный – поэтому какой в итоге у вас будет балка-опора не важно;
• Профильная труба 20 на 20 или 20 на 40 мм, которую мы и будем гнуть.

Порядок действий (пошаговая инструкция):

1. Делим опору на 6 равных частей. Тут очень важно – именно на 6 частей в не зависимости от того какой она длины;
2. На линиях раздела необходимо приварить стойки строго под 90 градусов к балке. Средняя стойка – 250 мм, самая ближайшая к средней – 250 мм * 0,8888 = 222, 22 мм, а крайняя (самая маленькая стойка) – 250 мм * 0,5556 = 138,9 мм;

Фото: приваренные стойки к балке

В длине стоек и кроется весь секрет сгибания профтруб аркой для вашего навеса. Длины двух стоек образуются от длины средней стойки (у нас 250 мм – вы можете взять другую длину, но не более 250 мм – иначе труба при изгибе может сломаться). Коэффициенты 0,8888 и 0,5556 справедливы при любой длине опоры и центральной стойки.
Для постройки навеса необходимы одинаково изогнутые дуги. Их несложно сделать своими руками. Перед началом работы необходимо выбрать место где будут гнуться пруты и собираться конструкция. Металлический стол хорошо подходит для этого.
В качестве балки можно использовать трубу 40 на 40 мм. Для дугообразных прутьев подходят профильные трубы 20 на 20 мм.
Размер опорной балки подбирается индивидуально. Надежно крепится к столу и делится на 6 равнозначных частей. К местам разметки привариваются стойки под углом 90 градусов. Радиус изгиба зависит от размера стоек. Рекомендованная длина стойки по центру 250 мм. Стойки по бокам от нее уменьшаются на коэффициент 0.8888 и получаются по 222 мм. Самые крайние подставки уменьшаются на коэффициент 0.5556 по отношению к центральной и получаются по 77 мм. Коэффициенты универсальны для любых размеров балки и основной стойки.
Далее заготовка фиксируется верёвкой к опоре с припуском 10-15 см. Потом изгибается вокруг стоек и фиксируется сваркой к балке с другой стороны. Край, ранее завязанный веревкой, также приваривается к опорной балке. Дуга получается ровно изогнутой по радиусу.
Конструкцию можно использовать как вместе со стойками, так и без них. Для этого необходимо хорошо обварить края и выбить металлические прутья.

Для большего понимания как правильно согнуть профильную трубу для постройки навеса без применения трубогиба предлагаем посмотреть видео:

Видео инструкция о том, как согнуть профтрубы для навеса (арки) без трубогиба

Теперь рассмотрим как гнуть трубу уже с помощью трубогиба

При постройке сложных строений используются профиля квадратного и круглого сечения с толстыми стенками. Их тяжело согнуть вручную, поэтому необходим трубогиб. Станки бывают двух видов:

1. Ручные. Аппараты несложной конструкции и недорогие в цене. Вполне подходят для применения в хозяйстве.
2. Автоматические. Относятся к профессиональным и используются специалистами. Имеют дорогую цену, поэтому для домашнего пользования не подходят.

Фото – механический профилегиб

Также станки различаются по принципу работы и бывают разных моделей. Рассмотрим наиболее практичные:

1. Арбалетный трубогиб.
2. Пружинный трубогиб.
3. Сегментный трубогиб.
4. Дорновый трубогиб.

Работать с использованием трубогиба удобно и легко. Он надежно удерживает профиль и оказывает на него равномерное давление. Радиус изгиба можно регулироваться. На выходе получаются идеальные дуги.

Как согнуть профильную трубу для теплицы

Для постройки теплицы нужны профиля изогнутые аркой. Этого добиться можно только с применением трубогиба. Его легко сделать своими руками. Состоит он из рабочей поверхности и нескольких роликов.

Чтобы согнуть профильную трубу в домашних условиях, нужно работать специальным устройством – трубогибом или профилегибом. Их особенностью является возможность установить коммуникацию в приспособление и зафиксировать её в определенном положении. За счет давления, которое оказывается в равной мере как на внешние углы, так и на внутренние, образуется ровный сгиб без резких перепадов и трещин.
Рассмотрим пример как согнуть аркой профильную трубу для теплицы шириной 3 метра:

1. Рекомендуемое сечение основного профиля 20 на 40 мм, а для вспомогательного 25 на 25 мм.
2. Чтобы получит форму в виде арки его необходимо прогнать через трубогиб 4 раза.
3. Спустя каждый прогон следует подкручивать прижимную резьбу, для увеличения радиуса изгиба.

Такие работы проводятся с каждой заготовкой, предназначенной для конструкции. В результате получаются совершенные, одинаково изогнутые профиля в виде арок.

Первые представляют собой довольно простое устройство, которое состоит из рабочей поверхности (стола) и ряда роликов. За счет движения роликов труба перемещается по рабочему столу и изменяет свой угол, при этом не искажая нужный полукруг.

Профессиональные приспособления более удобны в использовании, но их стоимость зачастую превышает 20 000 рублей. Они применяются для сложных работ, наиболее часто требуются для производства сложных декоративных металлических элементов. К достоинствам модели можно отнести идеальный радиус, который будет точным буквально до десятой доли. Конечно, при с использованием станка удобнее работать, но в домашних условиях он практически не нужен, т. к. предназначен для обработки большого количества труб за смену.

Фото – ручной трубогиб
Разбираемся как загнуть трубы для теплицы своими руками в домашних условиях

Как согнуть квадратную трубу

Чтобы согнуть квадратную арматуру необходим гибочный станок. Его можно изготовить самостоятельно. Он не сложной конфигурации и комплектуется из:

1. профильного неподвижного ролика;
2. обматывающего ролика;
3. длинного рычага.

Такой трубогиб считается самым просты, при этом очень практичным. Чтобы согнуть профиль, необходимо:

1. арматуру вставить между роликами в месте изгиба;
2. обеспечив заготовке надежный упор, нажимаем на рычаг;
3. обволакивающий ролик начинает поджимать и изгибать заготовку.

Таким способом арматура сгибается под любым необходимым углом.
Видео: гнем металопрофиль квадратного сечения

Сгибаем профильную прямоугольную трубу под 90 градусов

Прямоугольный профиль тяжело гнется и добиться качественного угла сложно. Возникают гофрированные складки, трещины и другие дефекты. Поэтому для достижения качественного угла под 90 градусов лучше использовать трубогиб. Предлагаем посмотреть видео как правильно согнуть профильную трубу.
Достоинством использования трубогиба является то, что можно очень просто и быстро согнуть трубу под 90 градусов. Рассмотрим на видео ниже как это правильно делать:

Как согнуть профильную трубу

О том, как выполнить изгиб профильных труб самостоятельно в домашних условиях, задумываются многие, когда возникает необходимость построить на участке беседку, теплицу и другие строения такого типа. И это не случайно, поскольку выглядят профильные трубы гораздо выигрышнее по сравнению с изделиями, произведенными из труб обыкновенных круглых сечений.

Но обычную трубу, у которой круглое сечение, можно согнуть при помощи обыкновенного трубогиба, а профильную трубу при помощи трубогиба согнуть не удастся, потому что у гидравлических обычных трубогибов у башмаков и роликов сгиб имеет форму округлую. Если попробовать профильную трубу изогнуть, то на трубе появятся изломы и трещины или же труба сплющится.

Советы

С этой целью применяются несколько способов. К их числу относится гибка при помощи специальных станков, предназначенных специально для труб профильного типа. Такого вида станки называются профилегибами. Однако эти станки имеют весьма приличную стоимость. Кроме того, рядовому домовладельцу ни к чему профессиональное оборудование. Если трубу согнуть требуется лишь один раз, то можно в продаже найти ручные трубогибы, которые подходят и для профильных труб и для круглых. Они стоят относительно недорого (до 100 долларов). При сгибании труб с помощью ручного трубогиба потребуется приложить значительные физические усилия.

Еще один метод, который в таких случаях нередко используется – это выполнение сгиба трубы своими руками с помощью народных методов. Но подобным способом можно согнуть трубы, у которых либо небольшое сечение, либо они изготовлены из достаточно мягкого металла, например, меди.

С помощью трубогиба

Для того чтобы самому произвести изгиб профильной трубы, необходимо исходить из радиуса изгиба, материала, из которого труба изготовлена, толщины стенок, а также сечения трубы. Кроме того, следует учитывать требуемую сгибаемую точность, качество изделия, которое получается в результате и условия производства.

Изгиб труб профильных выполняется в допустимых пределах размеров их сечения, а также толщины стенок. При этом необходимо избегать, чтобы поперечное сечение трубы сплющивалось, и происходил излом внутренней части трубы.

Когда труба находится в станке, то она по краям обхватывается и растягивается. Одновременно с этим труба и изгибается в процессе движения гибочного шаблона.

Обратите внимание! Для того чтобы на сгибе сохранить стойкость стенок трубы, сгибание выполняется под внутренним гидростатическим давлением. Для этого на концы трубы надеваются заглушки, и внутрь трубы подается жидкость. После этого к середине трубы подводится гибочный шаблон. При помощи этого шаблона и выполняется изгиб, придавая при этом трубе необходимую форму.

С применением сварки и болгарки

Согнуть профильную трубу можно также без использования специальных инструментов и станков.

Причем можно добиться в большинстве случаев изгиба действительно хорошего качества.

Для того чтобы сгибать профильную трубу при помощи сварочного аппарата и болгарки, необходимо выполнить следующее:

• рассчитать радиус загибания (закругления) трубы;
• по длине изгибаемого участка равномерно сделать с 3-х сторон пропилы;
• после этого труба с легкостью гнется;
• пропиленные места свариваются;
• места сварки обрабатываются и шлифуются.

Можно достичь таким способом хорошего внешнего результата при требуемом радиусе изгибания трубы.

С применением средства внутреннего противодействия

В качестве такого средства может служить специально изготовленная пружина. Прежде чем согнуть трубу, из стальной проволоки навивается пружина квадратного сечения. Каждая сторона сегмента пружины должны иметь величину, которая на 1,5-2 мм будет меньше внутренней величины сечения трубы. Это необходимо для того, чтобы пружина без всяких усилий могла внедриться в трубу. После того как устанавливается место изгиба трубы, прежде чем начать ее гнуть, изгибаемый участок разогревается паяльной лампой. Затем на болванке производится изгиб трубы. Радиус этой болванки равен требуемому радиусу гнущейся трубы.

Медная профильная труба (для отопления или водопровода) в зимний период при необходимости может быть согнута несколько оригинальным методом. Для этого необходимо: медную трубу заполнять водой, предварительно пробкой закрыв один из концов. Труба выставляется на мороз, пока жидкость полностью не замерзнет. Изгибание трубы из меди после этого выполняется по шаблону соответствующего радиуса. При этом не прикладываются усилия, и не теряется сечение.

Видео

Вот такой ручной профилегиб можно собрать самому:
