Как соединить ПВХ трубы без пайки?

Как соединить пластиковые трубы для водопровода: соединение без пайки, видео

При создании современных инженерных сетей мастера вынуждены решать вопрос, как соединить пластиковые трубы для водопровода. Технологии соединения могут быть различными и зависят от конкретного типа системы и прочих эксплуатационных условий.

Пластик в строительстве коммуникаций практически вытеснил собой чугун и сталь. Полимерные трубы не требуют для соединения дорогостоящего оборудования или специфической квалификации мастера.

Способы соединения полимерных трубопроводов

Соединение пластиковых водопроводных труб своими руками может осуществляться по разным технологиям. Выбор их зависит от предназначения системы, типа используемого полимера и габаритов трубы. Основными типами соединения считаются:

1. В раструб. Чаще всего применяется для канализационных инженерных систем, где среда двигается самотеком. Подойдет и для водопроводных сетей, работающих не под давлением.
2. С помощью клеевого состава. Здесь возможно два варианта как соединять пластиковые водопроводные трубы без пайки — стандартное клеевое соединение или «холодная сварка», когда под действием определенного компонента клея верхняя часть полимера растворяется, и 2 детали склеиваются между собой на молекулярном уровне. «Холодная сварка» подходит для водо-, газо- и канализационных систем.
3. Резьбовыми соединениями. Такой тип монтажа оказывается уместен, когда выполняется соединение пластиковых труб с металлическими.
4. Высокотемпературная сварка — детали, подлежащие соединению, предварительно разогреваются в специальной установке, а затем стыкуются. Технология носит также название диффузной сварки.
5. Создание фланцевых соединений — можно применять специальные приварные втулки под фланцы или накладные металлические фланцы. Это оптимальный вариант соединения металла с пластиком.
6. Стыковка с использованием цанг оптимальна в случае соединения небольших диаметров. Монтаж осуществляется соединительными обжимными фитингами с резиновым уплотнением. В процессе монтажа зубцы металлической трубки «врезаются» в трубу, формируя надежный стык.

Конструкция обжимного фитинга

В целом, можно соединить пластиковые трубы как без сварки, так и с ней, то есть, монтаж может осуществляться «горячим» (сваркой) или «холодным» способом.

Наиболее рациональной при монтаже водопровода является коллекторная разводка труб водоснабжения в квартире. В чем ее преимущества и особенности — читайте в отдельной статье.

Как организовать водоснабжение в частном доме из скважины рассказано в этом материале.

Соединение без сварки для различных типов пластиковых труб

Соединение пластиковых труб без пайки может проводиться различными способами. Выбор конкретной технологии зависит от типа полимерного водопровода:

Компрессионные фитинги

1. Полиэтиленовые трубы ПНД соединяются с помощью компрессионных фитингов. Никакого специфического оборудования для монтажа не требуется, вполне достаточно мускульного усилия, либо, в крайнем случае, обжимного ключа. Такой монтаж пластиковых труб своими руками будет простым, но потребуется определенное время, так как каждый стык нужно будет тщательно обжимать. К тому же, этот способ все-таки менее надежен, по сравнению с пайкой.

2. Полипропиленовые трубы соединяются между собой посредством раструбной сварки с применением специального аппарата. Если нужно соединить металлические части трубопровода с полипропиленовыми, то потребуются резьбовые фитинги (с одной стороны у них резьба, а с другой — муфта для пайки).

В качестве разъемного применяется и фланцевое соединение — металлические фланцы могут быть накидными или приварными. Такой способ монтажа оптимален при создании систем из труб большого диаметра, а также обеспечивает быстрый демонтаж для профилактических или ремонтных операций. Чтобы сохранить герметичность резьбовых соединений, используют уплотняющую пасту или тефлоновую нить.

3. Металлопластиковые трубы не сваривают, поскольку присутствующий в них металлический слой не расплавится от стандартных сварочных температур. Как правильно соединить пластиковые трубы для водопровода этого типа? Используя фитинги соответствующего типоразмера. В данном случае возможно применение простых в монтаже обжимных фитингов, более надежных пресс-фитингов, а также пуш-фитингов. Больше всего преимуществ обеспечивает последний тип конструкции — монтаж осуществляется просто и быстро, из всего арсенала инструментов потребуется только калибратор и резак. Ошибки при таком монтаже практически полностью исключены, а соединение максимально надежно.

Соединение металлопластикового трубопровода пресс-фитингами

4. ПВХ-трубы, часто используемые в инженерных канализационных сетях, собираются в раструб — каждая труба с одного конца имеет раструб с резиновым уплотнительным кольцом. В процессе создания трубопровода гладкий конец изделия покрывается силиконовой смазкой, и он до упора вставляется в раструб. Место полного введения труб отмечается, после чего изделие извлекается на 10 мм назад.

Труба ПВХ в разрезе

Также для ПВХ-трубопроводов можно применять и клей. Для этого места стыков зачищают наждачкой, чтобы сформировать шероховатость, потом обезжирить метиленхлоридом, и нанести на подготовленные поверхности клей. Клеевой состав наносится на весь участок трубы, что будет вставляться в раструб, и на 2/3 длины внутренней поверхности раструба. Трубы с клеем совмещают до упора, а затем проворачивают на 90° и прижимают максимум на 60 сек. Все операции, начиная от обезжиривания и заканчивая склеиванием, должны проводиться очень быстро, но до полного высыхания клея придется подождать несколько часов.

5. Трубопровод из сшитого полиэтилена собирается с использованием муфтовых соединений. Необходимыми для работы фитингами являются равнопроходная муфта для соединения пластиковых труб водопровода, 2 монтажные гильзы и особый инструмент, обеспечивающий развальцовку полиэтиленовых труб.

Сам процесс соединения происходит следующим образом: на рабочей трубе с конца отрезается 5 см, после чего на конце снимается фаска. На трубу с фаской надевается гильза (используется проточка, расположенная внутри). Конец трубы, помещенный в гильзу, развальцовывается ручным либо гидроинструментом. После этого в развальцованную трубу нужно вставить муфту и надвинуть на нее гильзу. Все операции в той же последовательности следует повторить и для другой трубы. В результате получится герметичное и невероятно надежное соединение, которое подойдет для трубопроводов самого разного предназначения.

Также может выполняться разъемное фланцевое соединение — для этого потребуются переходные втулки, навариваемые на торцы, либо накидные металлические фланцы (профильные или плоские). Такое соединение обязательно дополняется уплотнительным материалом.

Быстроразъемное соединение без использования сварки выполняется и с применением компрессионных монтажных элементов. Этот способ целесообразен для труб диаметром до 63 мм или для систем с большим количеством разветвлений, где сварка сильно удорожает процесс монтажа. Герметичность стыка обеспечивается внутренним уплотнителем из резины, а сам зажим способен выдержать давление в пределах 2,5 МПа. Самое главное в этом случае — точно подобрать размер фитингов. Безнапорные системы можно создавать и путем раструбной стыковки.

Свою специфику монтажа имеют медные трубы и фитинги для водопровода. О ней, а также, о характеристиках труб из этого материала есть информация в отдельной статье.

Узнайте больше инструменте для монтажа металлопластиковых труб с помощью пресс-фитингов. Это соединение является наиболее надежным для труб данного вида.

Особенности соединения пластиковых и металлических труб

Соединение пластиковых труб с трубами из металла необходимо в случаях, когда выполняется ремонт старой канализационной или водопроводной системы, где присутствуют стальные или чугунные элементы.

Соединение пластика и чугуна в канализиции

Если пластиковые и чугунные трубы стыкуются в канализационной системе, то монтаж стыка производится очень просто, с помощью специальных переходников, которые выпускаются различных типоразмеров. А вот способы, которые традиционно применяются для стыковки чугунных труб, в случае с пластиком не подходят. В частности, из-за чеканки пластиковая труба деформируется, и о надежности соединения не будет и речи. Стык между полимерной и чугунной трубой также нецелесообразно заделывать цементом — ведь пластик и чугун по-разному расширяются из-за нагрева — будет достаточно всего несколько раз наполнить трубы горячей водой, чтобы соединение потеряло герметичность и пришло в негодность.

Как провести соединение пластиковых труб для водоснабжения с металлическими? Здесь потребуется большая надежность, поскольку в водопроводной системе давление выше. В частности, если водопровод создается из труб до 4 см в диаметре, то стык создается с помощью соответствующего фитинга. В нем со стороны металла будет резьба, а со стороны пластика — стандартная соединительная муфта.

Важно: Не забудьте тщательно герметизировать соединение со стороны металлической трубы — для этого подойдут традиционные материалы и технологии, например, льняные волокна с олифовой пропиткой.

Если же речь идет о монтаже трубопровода диаметром, превышающим 40 мм, то для соединения металлических и пластиковых частей целесообразно использовать фланцевое соединение. Это существенно облегчает процесс установки, тем более, что не составит труда подобрать соответствующие переходники.

А когда осуществляется сборка трубопроводов из разных материалов, где среда будет находиться под высоким давлением, то стоит применить металлорукав. Чтобы присоединить такую деталь к пластиковой части, понадобится соответствующий фитинг, а к металлу она крепится резьбовым соединением.

Таким образом можно создать надежнейший стык и перейти от старых металлических конструкций к более практичным и долговечным пластиковым. Эти способы применимы и для отопительных, и для водопроводных систем.

Монтаж пластиковых труб своими руками: видео

В этом разделе на видео можно посмотреть как соединяются пластиковые трубы без пайки в раструб.

Соединение пластиковых труб без пайки. Фитинги и холодна сварка

Полимерные детали могут быть соединены не только с помощью нагревательных элементов. Но как соединить полипропиленовые трубы без пайки? Пайка полипропиленовых труб для их соединения применяется не всегда. Наличие иных видов соединения помимо пайки является одной из их характерных особенностей. Отсутствие необходимости приобретать тем или иным образом сварочное оборудование делает этот тип сварки еще более популярным и доступным, так как немногие знают, как паять или как сварить трубы. Также отличительной чертой является возможность соединения пластиковых труб своими руками без специального оборудования. Как соединить пластиковые трубы без пайки?

Существует два способа соединения полипропиленовых, полиэтиленовых и иных полимерных материалов без применения специального сварочного оборудования: сварка пластиковых труб с помощью компрессионных фитингов и холодная сварка.

Единственное, что вам потребуется помимо компрессионных фитингов для первого вида сварки – это специальный обжимной ключ. Обычно они продаются вместе. Для холодной сварки нужен только специальный клей. Последний тип соединения без пайки чаще применим только для холодного водоснабжения. Минусом соединения деталей без пайки является то, что на это требуется больше времени. Далее более детально будут рассмотрены каждый из видов и изложены ответы на вопросы как соединить полипропиленовые трубы без пайки и как спаять полипропиленовые трубы своими силами.

Соединение с помощью компрессионных фитингов

Спаять пластиковые детали можно с помощью компрессионных фитингов. Они применимы не только для соответствующего им типа труб. Как правило, нельзя использовать фитинги из материала, отличного от материала соединяемых элементов. Однако, особенностью таких фитингов является их универсальность, так как соединять можно разные трубы: алюминиевые с медными, из полиэтилена низкого давления с ПВХ и так далее. Поэтому, не каждой детали соответствует определенный тип фитинга. Еще одно преимущество этого вида соединения в том, что конструкция может быть как собрана, так и разобрана. Если же вы спаяли две детали, разъединить их как было уже не получится.

Конструкция фитинга состоит из следующих элементов: те, которые устанавливаются на окончание трубы (например, заглушки) и те, которые объединяют соединяемые элементы в единое целое.

Современный рынок насчитывает множество фитингов. Вот основные из них:

• Обжимные (они же компрессионные)
• Фланцевые
• Сварные
• Резьбовые

Компрессионный фитинг представляет собой корпус, не подверженный влиянию ультрафиолета. Внутри этого корпуса содержится запрессовывающая втулка и крышка. В материале корпуса содержится уплотнительное кольцо, которое способствует герметичному соединению, зажимное и упорное кольцо (иногда эти два кольца сочетаются в одном). В случае разборки/сборки деталей, уплотнительное кольцо подлежит замене на новое. Данные фитинги применяются для изделий из полиэтилена низкого давления (ПЭ 100, ПЭ 80, ПЭ 40), и полиэтилена низкой плотности. Обжимные фитинги помимо устойчивости к ультрафиолету, характеризуются также устойчивостью к химическим веществам агрессивного воздействия. Сфера применения соединений с использованием компрессионных фитингов характерна для малоэтажных домов, в уличных водопроводных системах деревней и поселков, теплицах. В связи с этим повторно следует отметить особенность этого вида соединения, а именно возможность разбора трубопровода в одном месте с целью переноса его к новому месторасположению.

При работе с фитингами обязательно предварительно нужно ознакомится с инструкцией и следовать строго ее положениям, а также правилам, изложенным далее по тексту. Перед работой необходимо ознакомиться с качеством труб, их размерами и их соответствием фитингам. Существуют максимально допустимые пределы отклонений от нормы при соединении: диаметр не может быть отклонен от номинального значения больше чем на 1%, а овал сечения не может быть больше 2%. Если эти пределы нарушены, тогда трубопровод лучше прокладывать в горизонтальном положении. Вручную трубопровод соединяют, если диаметр менее 50 мм, если более – тогда нужен специальный ключ. Соединение пластиковых труб без пайки должно осуществляться с соблюдением требований к тщательной очистке деталей от загрязнений и заусенцев, зачистке, чтобы кромки были гладкими, без дефектов. Для обрезки используют специальные ножницы. Отмечают необходимую длину вставки на изделии с помощью маркера.

Скорость соединения довольно быстрая. Гайку насаживают на один конец трубы, устанавливают кольцо зажима, после чего трубу вставляют в фитинг. Кольцо должно достичь упора. В заключение, в зависимости от диаметра трубопровода, закручивают гайку ручным способом или с применением ключа.

В результате мы получаем готовое соединение пластиковых труб без пайки.

Главные преимущества обжимных фитингов:

• Прочность конструкции
• Долговечность конструкции
• Простота и быстрота сборки
• Отсутствие подверженности к коррозии
• Универсальность
• Возможность соединения пластиковых труб своими руками без сварочного оборудования

Как спаять полипропиленовые трубы без паяльника с помощью холодной сварки или клеевого соединения

Холодная сварка пластиковых труб – это процесс соединения деталей без их нагрева. Спаять пластиковые элементы можно путем применения специального клея, который быстро затвердевает. Состав клеящегося вещества обычно состоит из эпоксидной смолы и отвердителя. Холодная сварка имеет черные или белые цвета. Обычно она используется для холодного водоснабжения. Но некоторые клеи применяются и для горячего. Это обязательно должно быть указано отдельно на упаковке.

Какая бывает клеевая масса:

• Текучие смеси (в упаковке должно быть две тубы: один с отвердителем, второй – с эластичным веществом; для примера: если вы собираетесь устранить отверстие в полимерном изделии, то содержимое туб нужно соединить непосредственно перед началом работы (своеобразный ремонт); обязательно нужно использовать смесь в течение не более, чем 20-ти минут, иначе она станет твердой).
• Пластическая масса (представляет собой брусок, состоящий из двух слоев: сверху отвердитель, а внутри – пластичная составляющая; напоминает пластилин).

Большинство профессионалов советуют использовать метод холодной сварки для конкретного перечня материалов, который предусмотрен инструкцией.

Также на упаковке указывается максимально допустимое значение температуры для конкретной смеси (обычно это около 260 градусов). Если четко соблюдать правила эксплуатации, то шов будет долговечным, прочным и герметичным. Существует клей для высоких температур воды (около 130 градусов).

Таким образом, пайка полипропиленовых труб является не единственным способом соединения полимеров. Возможно соединение пластиковых труб своими руками без применения сварочного аппарата. Полипропиленовые трубы своими руками можно соединять холодной сваркой или с применением компрессионных фитингов. Соединение полипропиленовых труб без паяльника с помощью фитингов обладает особенностями, среди которых самая важная – это возможность сборки и разборки конструкций.

Способы соединения пластиковых водопроводных труб в зависимости от материала изготовления

Изделия из полипропилена

Полипропиленовая труба является самым популярным материалом для проведения водопровода. Это объясняется наличием некоторых преимущественных моментов: приемлемая цена, высокая прочность и долгая эксплуатация. Поэтому изучение способов соединения всех видов пластиковой трубы стоит начать именно с этого вида.

Трубы из полипропилена соединяются с помощью сварки с обязательным использованием муфт, уголков, тройников и других фитинговых элементов. При соединении полипропиленовых труб для водопровода нужно приобретать трубы и фитинги одного производителя. Иначе даже строгое соблюдение технологии сварки не может гарантировать полной герметичности и качества.

Чтобы своими руками соединить водопроводные полипропиленовые трубы, нужно иметь под руками следующие инструменты:

• Специальный паяльник. Так по-простому называется сварочное устройство с набором специальных насадок, позволяющих соединять трубы различного сечения. При этом к каждой трубе насадка подбирается индивидуально в соответствии с ее сечением.
• Зачистка. Этим инструментом срезают армирующий слой на концах труб. Применяется зачистка только для многослойных армированных трубных изделий.
• Труборез. По названию можно определить, что приспособление помогает резать полипропиленовые трубы.
• Рулетка, карандаш или маркер также могут понадобиться в процессе соединения полипропиленовых трубных изделий.

Монтаж водопроводной системы из полипропиленовых труб выполняется следующим образом:

1. Включают и прогревают сварочный аппарат. Устройство должно пройти три фазы: нагревание до определенной температуры, отключение, повторный нагрев. Режим работы можно отследить по световому индикатору (про

Существует большой ассортимент труб для водопровода, каждая из которых отличается своими размерами и характеристиками. На сегодняшний день, используются разные виды пластиковых труб, но самыми распространенными являются:

• сшитый полиэтилен;
• ПВХ (поливинилхлорид);
• металлопластик;
• полипропилен.

Полимерные изделия отличаются лучшими характеристиками: они не накапливают осадки, вода практически бесшумно передвигается по трубопроводу, что предотвращает появление ржавчины. Такие изделия, необходимо беречь от повреждений. Способов соединения изделий тоже несколько, в некоторых случаях предстоит использовать специальный сварочный аппарат, порой достаточно применения муфт, цанг, использования клеевого состава.

Стыковка труб из металлопластика

Соединение металлопластиковых трубных изделий также можно выполнить своими руками, используя один из трех способов:

1. Соединение с помощью компрессионных фитингов подразумевает выполнение следующих действий: на цангу надевают конец трубы, закрепляют компрессионным кольцом и сдавливают зажимной гайкой.
2. Соединение фитингами обжимного типа предполагает сжимание кольца на конце фитинга посредством специального пресса.
3. Стыковка пуш-фитингами является новым способом соединения, для выполнения которого не требуются никакие инструменты. Этот метод может стать ответом на вопрос, как соединить пластиковые трубы без пайки.

Независимо от выбранного способы соединения металлопластиковых труб инструменты все-таки стоит приготовить. В частности понадобится труборез, который можно заменить обычным монтажным ножом, и калибратор, в качестве которого может выступить любой цилиндрический предмет определенного диаметра.

Наибольшей популярностью пользуется соединение металлопластиковых труб с использованием компрессионных фитингов, которое подразумевает выполнение следующих действий:

• Сначала трубы обрезают с помощью ножа или трубореза, обеспечивая прямой угол линии реза.
• Перед соединением труб обрабатывают обрезанные концы, то есть выполняют калибровку диаметра и снимают фаску, используя в обоих случаях калибратор.
• С фитинга снимается гайка и надевается на конец трубы, за ней идет компрессионное кольцо.
• Теперь цангу вставляют в конец трубы, предварительно проверив наличие резиновых уплотнительных колец.
• На цангу надвигают зажимное кольцо и закручивают гайку на фитинге. При этом не стоит допускать сильного затягивания гайки, так как это приводит к повреждению резиновых уплотнителей (про

Особенности соединений без пайки

Соединение пластиковых труб без пайки не потребует больших финансовых расходов. И доставать где-то дорогостоящее паяльное оборудование (очевидно, что оно есть далеко не у каждого) тоже не придётся.
Стоит признать, что сам процесс пайки кажется некоторым очень сложным. Человек должен уметь правильно обращаться с паяльным аппаратом, устанавливать нужное давление и температуру, подбирать припой. В общем, чтобы качественно спаять трубы, нужно знать действительно много нюансов.

Есть ещё и такой вариант, как пайка полипропиленовых труб без паяльника. Для этого просто берётся паяльная паста (это продающаяся уже в готовом виде смесь флюса, порошка припоя и смазки), наносится на место соединения и разогревается. Причём вместо паяльника предлагается использовать газовую горелку или зажигалку. Но и этот способ у некоторых может вызвать отторжение, так как здесь приходится иметь дело с открытым огнём.

Представим форс-мажорную ситуацию: случился прорыв пластикового водопровода. На то, чтобы вернуть ему герметичность методом пайки, может уйти много времени. А восстановление герметичности труб, соединённых без пайки, может быть осуществлено гораздо быстрее — это действительно важное преимущество.

Обжимные фитинги для водопроводных труб

Соединение с помощью обжимных фитингов выполняется в таком же порядке, только компрессионное кольцо и гайку заменяют обжимным кольцом. Для его сдавливания используется ручной или электрический пресс.

Пуш-фитинги дают возможность получить соединение металлопластиковых труб намного быстрее предыдущих способов. Для выполнения работы достаточно вставить подготовленный конец трубы в соединительную деталь, причем выполняются все действия без особых усилий.

При подаче воды в собранную систему происходит выталкивание и зажим клина фитинга, чем предотвращается утечка воды. Такой способ не требует наличия специальных инструментов или ключей, а сам монтаж выполняется в несколько раз быстрее.

Как разогреть замерзшие пластиковые трубы

Дачные и загородные дома находятся в своеобразной зоне риска. Раз в несколько лет природа преподносит сюрпризы, и из-за жестоких зимних морозов система пластикового водопровода, уложенная по стандартным рекомендациям, закупоривается ледяной пробкой. Особенно непредсказуемой бывает ситуация, если вместо пластиковых уложены стальные трубы, или в доме длительное время никто не проживает.

Для того чтобы избежать подобной проблемы, металл нужно заменить полиэтиленовым трубопроводом. Все пластиковые системы водопроводов в грунте и на открытом воздухе одевают в своеобразный чехол из канализационных труб ПЭ, диаметром 50 мм. Воздушная прослойка позволит термоизолировать водопровод, а если случилась заморозка, его всегда можно разогреть горячим воздухом с помощью фена или тепловой пушки.

Обычный подвод можно растопить с помощью низковольтного трансформатора. Предварительно, перед тем как отогреть водопровод из пластиковых труб, нужно будет сделать небольшую подготовку:

Разобрать два ближайших к замороженному участку пластиковой трубы крана; Залить внутрь водопровода небольшое количество кипящего рассола поваренной соли и оставить на 20-30 мин.; Внутрь пластиковой трубы через посадочные гнезда разобранных кранов ввести короткие стальные электроды, можно куски арматуры, и подключить их к клеммам трансформатора.

В процессе того как соль будет проникать в толщу льда, ледяная пробка внутри трубы будет таять, но процесс этот достаточно медленный. Чтобы ускорить оттаивание пластикового водопровода, нужно подать электрический ток в 10-15А, горячая вода достаточно быстро размоет пробку. Горячий рассол никоим образом не повлияет на пластиковый водопровод, но после оттаивания рапу нужно обязательно промыть водяным потоком.

Соединение труб из полиэтилена

Полиэтиленовые трубы можно соединять, используя один из следующих вариантов:

• С помощью компрессионных фитингов.
• Сварка посредством электромуфты.

Соединение компрессионными фитингами выполняется по аналогии с металлопластиковыми трубами, но в определенной последовательности:

• Трубу обрезают и снимают фаску.
• На трубу надевают зажимную гайку.
• За ней следует цанга.
• Далее по очереди надевают упорное и уплотнительное кольцо.
• Трубу вставляют в корпус фитинга, сдвигают на край все детали и затягивают гайку.

Такой способ чаще всего используют при сборке бытовых оросительных систем в загородных домах или на дачном участке.

Соединение металлопластиковых труб в бытовых водопроводах выполняется при помощи сварки электромуфтой. Следовательно, для выполнения работы нужно иметь специальное сварочное устройство и электромуфта, имеющая диаметр в соответствии с сечением соединяемых элементов.

Процедура сваривания подразумевает выполнение следующих действий:

• Подготовка поверхности соединяемых элементов. Для этого специальным скребком снимают верхний слой трубных изделий и обезжиривают очищенное место.
• Концы соединяемых элементов вставляют в электромуфту, при этом стык должен располагаться точно в ее середине.
• Электромуфта присоединяется к сварочному аппарату и спирали внутри нее начинают нагреваться. В результате полиэтилен начинает плавиться и происходит сваривание краев трубных элементов.

Аппарат для такого типа сварки имеет очень высокую цену, поэтому, если не предполагается его дальнейшее использование, лучше взять устройство в аренду на несколько дней, чем тратить большую сумму для его одноразового использования.

Соединение при помощи фитингов

Для соединения полипропиленовых труб без пайки используются компрессионные фитинги. С их помощью можно прокладывать разветвленные пластиковые трубопроводы с отводами под разными углами в малоэтажных зданиях. Если диаметр труб, в том числе ПНД (полиэтилен низкого давления), не превышает 50 мм, специального оборудования не требуется. Однако на монтаж потребуется больше времени, чем при других способах, так как оно будет тратиться на тщательный обжим стыков.

К плюсам этого вида соединения относится:

• меньшие финансовые затраты по сравнению с пайкой;
• для проведения работы не требуется высокая квалификация;
• возможность применения для сборки магистралей с давлением до 25 атм.

Конструктивно фитинг выполнен из стального или чугунного корпуса с втулкой и крышкой, зажимного и упорного колец (их иногда объединяют в одно), герметичность обеспечивается уплотнительным кольцом. Перед соединением фитингами концы пластиковых труб обрезаются строго перпендикулярно оси, очищаются от заусениц, пыли, обезжириваются. После подготовки на них надевают гайки, снятые с фитинга, устанавливают зажимные кольца. Затем концы вставляют в фитинг до упора, гайки закручиваются на каждом из них.

Способы соединения пластиковых водопроводных труб в зависимости от материала изготовления

Чтобы выполнить самостоятельно монтаж водопровода из пластиковых труб, не нужно много знаний и опыта, так как этот процесс не отличается сложностью. Однако для повышения качества проведенных работ, необходимо ознакомиться с технологией и некоторыми нюансами соединения трубных элементов такого типа. Также важно усвоить несколько уроков, описывающих способы соединения разных видов пластиковой трубы и основные моменты этого процесса.

Способы соединения труб из пластика

Во-первых, стоит отметить, что к пластиковым трубам относятся изделия из следующих материалов:

• Полипропилен.
• Металлопластик.
• Полиэтилен.
• Поливинилхлорид.

Каждому материалу присущи определенные свойства, следовательно, соединение изделий выполняется разными способами, включая пайку полипропиленовых труб без паяльника (прочитайте также: «Как соединить полипропиленовые трубы – обзор проверенных способов стыковки»). Для большей осведомленности стоит узнать способы соединения водопроводных труб из названных материалов.

Изделия из полипропилена

Полипропиленовая труба является самым популярным материалом для проведения водопровода. Это объясняется наличием некоторых преимущественных моментов: приемлемая цена, высокая прочность и долгая эксплуатация. Поэтому изучение способов соединения всех видов пластиковой трубы стоит начать именно с этого вида.

Трубы из полипропилена соединяются с помощью сварки с обязательным использованием муфт, уголков, тройников и других фитинговых элементов. При соединении полипропиленовых труб для водопровода нужно приобретать трубы и фитинги одного производителя. Иначе даже строгое соблюдение технологии сварки не может гарантировать полной герметичности и качества.

Чтобы своими руками соединить водопроводные полипропиленовые трубы, нужно иметь под руками следующие инструменты:

• Специальный паяльник. Так по-простому называется сварочное устройство с набором специальных насадок, позволяющих соединять трубы различного сечения. При этом к каждой трубе насадка подбирается индивидуально в соответствии с ее сечением.
• Зачистка. Этим инструментом срезают армирующий слой на концах труб. Применяется зачистка только для многослойных армированных трубных изделий.
• Труборез. По названию можно определить, что приспособление помогает резать полипропиленовые трубы.
• Рулетка, карандаш или маркер также могут понадобиться в процессе соединения полипропиленовых трубных изделий.

Монтаж водопроводной системы из полипропиленовых труб выполняется следующим образом:

1. Включают и прогревают сварочный аппарат. Устройство должно пройти три фазы: нагревание до определенной температуры, отключение, повторный нагрев. Режим работы можно отследить по световому индикатору (прочитайте также: «Виды сварки труб ПВХ, преимущества и недостатки способов»).
2. Во время нагревания паяльника выполняют зачистку армирующего слоя в том месте, где будет выполняться приваривание фитинга.
3. С поверхности соединяемых элементов очищают пыль и грязь и хорошо протирают влажные места. Следует помнить, что не выполнение этих действий может стать причиной непрочного соединения.
4. Конец одной трубы и соединительный элемент вставляют в насадку для нагрева и выдерживают определенный период времени. Время нагрева должно строго контролироваться, так как долгое удержание приводит к деформации элементов, а при недостаточном нагреве снижается прочность соединения пластиковых водопроводных труб. Поэтому каждый сварочный аппарат сопровождается специальной таблицей, в которой указано время нагрева деталей, имеющих определенный диаметр.
5. Разогретые элементы вытаскивают из насадок и быстро соединяют. От быстроты действий на этом этапе также зависит прочность соединения, поэтому процесс должен выполняться быстро, но аккуратно. Труба вставляется в фитинг до упора, но при этом она не должна деформироваться. Соединенные детали следует удерживать до полного остывания пластика.
6. Аналогичным способом выполняется соединение всех элементов водопровода. Чтобы избежать порчи материала, нужно выполнить действия на ненужных обрезках трубы. Процесс сварки полипропиленовых труб является достаточно сложным, но после нескольких пробных действий можно приступать к самостоятельной работе. Из остатков материала можно сделать различные самоделки из полипропиленовых труб, которые выглядят достаточно оригинально.

Стыковка труб из металлопластика

Соединение металлопластиковых трубных изделий также можно выполнить своими руками, используя один из трех способов:

1. Соединение с помощью компрессионных фитингов подразумевает выполнение следующих действий: на цангу надевают конец трубы, закрепляют компрессионным кольцом и сдавливают зажимной гайкой.
2. Соединение фитингами обжимного типа предполагает сжимание кольца на конце фитинга посредством специального пресса.
3. Стыковка пуш-фитингами является новым способом соединения, для выполнения которого не требуются никакие инструменты. Этот метод может стать ответом на вопрос, как соединить пластиковые трубы без пайки.

Независимо от выбранного способы соединения металлопластиковых труб инструменты все-таки стоит приготовить. В частности понадобится труборез, который можно заменить обычным монтажным ножом, и калибратор, в качестве которого может выступить любой цилиндрический предмет определенного диаметра.

Наибольшей популярностью пользуется соединение металлопластиковых труб с использованием компрессионных фитингов, которое подразумевает выполнение следующих действий:

• Сначала трубы обрезают с помощью ножа или трубореза, обеспечивая прямой угол линии реза.
• Перед соединением труб обрабатывают обрезанные концы, то есть выполняют калибровку диаметра и снимают фаску, используя в обоих случаях калибратор.
• С фитинга снимается гайка и надевается на конец трубы, за ней идет компрессионное кольцо.
• Теперь цангу вставляют в конец трубы, предварительно проверив наличие резиновых уплотнительных колец.
• На цангу надвигают зажимное кольцо и закручивают гайку на фитинге. При этом не стоит допускать сильного затягивания гайки, так как это приводит к повреждению резиновых уплотнителей (прочитайте также: «Чем и как соединять трубы ПВХ – оптимальные способы соединений»).

Аналогичным образом выполняют соединение всех элементов водопровода. Подобный монтаж характеризуется одним достоинством: минимальный набор инструментов для работы, который бывает под руками у любого хозяина. К тому же это единственный вариант, позволяющий получить разъемное соединение, необходимое в некоторых ситуациях.

Обжимные фитинги для водопроводных труб

Соединение с помощью обжимных фитингов выполняется в таком же порядке, только компрессионное кольцо и гайку заменяют обжимным кольцом. Для его сдавливания используется ручной или электрический пресс.

Пуш-фитинги дают возможность получить соединение металлопластиковых труб намного быстрее предыдущих способов. Для выполнения работы достаточно вставить подготовленный конец трубы в соединительную деталь, причем выполняются все действия без особых усилий.

При подаче воды в собранную систему происходит выталкивание и зажим клина фитинга, чем предотвращается утечка воды. Такой способ не требует наличия специальных инструментов или ключей, а сам монтаж выполняется в несколько раз быстрее. Читайте также: «Как выполнить монтаж пластиковых труб – основные правила установки».

Пуш-фитинги могут использоваться для соединения труб из металлопластика и сшитого полиэтилена.

Соединение любым из перечисленных способов получается герметичным и надежным, поэтому выбирать нужно в зависимости от имеющихся инструментов и финансовых возможностей.

Соединение труб из полиэтилена

Полиэтиленовые трубы можно соединять, используя один из следующих вариантов:

• С помощью компрессионных фитингов.
• Сварка посредством электромуфты.

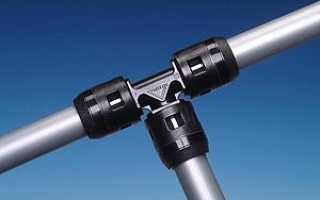

Соединение компрессионными фитингами выполняется по аналогии с металлопластиковыми трубами, но в определенной последовательности:

• Трубу обрезают и снимают фаску.
• На трубу надевают зажимную гайку.
• За ней следует цанга.
• Далее по очереди надевают упорное и уплотнительное кольцо.
• Трубу вставляют в корпус фитинга, сдвигают на край все детали и затягивают гайку.

Такой способ чаще всего используют при сборке бытовых оросительных систем в загородных домах или на дачном участке.

Соединение металлопластиковых труб в бытовых водопроводах выполняется при помощи сварки электромуфтой. Следовательно, для выполнения работы нужно иметь специальное сварочное устройство и электромуфта, имеющая диаметр в соответствии с сечением соединяемых элементов.

Процедура сваривания подразумевает выполнение следующих действий:

• Подготовка поверхности соединяемых элементов. Для этого специальным скребком снимают верхний слой трубных изделий и обезжиривают очищенное место.
• Концы соединяемых элементов вставляют в электромуфту, при этом стык должен располагаться точно в ее середине.
• Электромуфта присоединяется к сварочному аппарату и спирали внутри нее начинают нагреваться. В результате полиэтилен начинает плавиться и происходит сваривание краев трубных элементов.

Аппарат для такого типа сварки имеет очень высокую цену, поэтому, если не предполагается его дальнейшее использование, лучше взять устройство в аренду на несколько дней, чем тратить большую сумму для его одноразового использования.

Как соединить трубы из поливинилхлорида

Трубные изделия из поливинилхлорида соединяются с помощью специального клеевого состава. Однако клеем его назвать очень трудно, так как при обработке этим веществом соединяемых поверхностей происходит расплавление пластика, и края свариваются, а не склеиваются. Другими словами, выполняется пайка труб без паяльника.

Процесс соединения труб их поливинилхлорида выглядит следующим образом:

• Вначале края соединяемых труб очищают от пыли и грязи и хорошо просушивают.
• Затем с торцов снимают фаску. Это действие нужно выполнить обязательно, чтобы клеящий состав не соскребался при соединении элементов.
• далее один конец трубы вставляют в фитинг, чтобы измерить его глубину. На трубе карандашом или маркером делают соответствующую отметку.
• Конец трубы обрабатывают клеящим составом до отметки, используя кисть. При этом не следует забывать, что нельзя оставлять клей на поверхности больше 25 секунд.
• Элементы соединяют и немного поворачивают, что равномерно распределить состав по всей поверхности. Клей должен сохнуть естественным образом без каких-либо внешних воздействий. На время высыхания клеевого состава может повлиять температура воздуха и иные факторы.

На основании всего сказанного выше можно сделать вывод, что в большинстве случаев соединение пластиковых труб может выполняться своими руками, не имея под руками специальных устройств и не владея особыми знаниями и умениями. Главное условие – строгое соблюдение технологий. Также важно прислушиваться к советам профессионалов. Это поможет выполнить монтаж водопровода без лишних материальных затрат.

Как без пайки соединить пластиковые трубы

Как правильно паять пластиковые трубы – пошаговое руководство

Замена современных систем отопления и ремонт водопроводных коммуникаций, основой для которых выступают пластиковые трубы, проблематично осуществить без применения пайки. И потому вопрос, как паять пластиковые трубы, чтобы соединить их в единую систему, актуален для многих хозяев, решивших выполнить работу самостоятельно без привлечения мастеров.

Выбор необходимых инструментов

Пластиковые трубы – незаменимый элемент как при строительстве и в ремонте. Они просты в монтаже, отличаются химической стойкостью и способны выдерживать рабочее давление до 2 бар при температуре до 95°С.

Но выполнить качественный монтаж системы и правильно спаять пластиковые трубы невозможно без применения специального оборудования.

Благодаря простоте монтажа и экологичности материала пластиковые трубы широко применяют в водоснабжении и отоплении жилых домов

Помимо труб и фитингов нужного размера для производства сварочных работ потребуются:

• паяльник с насадками;
• строительный уровень;
• рулетка;
• ножницы для резки труб;
• ветошь из плотных тканей.

В комплекте к паяльнику идут насадки разных диаметров с антипригарным тефлоновым покрытием. Они при нагревании оплавляют наружную поверхность концов труб и внутреннюю сторону соединительных элементов.

Совет: чтобы в процессе работы сэкономить время на замену насадок, лучше выбирать аппарат с возможностью установки одновременно двух-трех нагревательных гильз.

Для использования в бытовых условиях, чтобы запаять пластиковые трубы диаметром в 16-63 мм, вполне подойдет агрегат мощностью до 1200 кВт

Рекомендации по эксплуатации паяльника

Планируя паять пластиковые трубы самостоятельно, следует придерживаться ряда основных рекомендаций:

1. Паяльник устанавливают на подошву и закрепляют ножками на ровной поверхности. Насадки необходимого диаметра пододвигают ближе к краю.
2. К работе с агрегатом приступают только после полного его разогрева, который наступает через 10 минут после включения. О готовности устройства сообщит загоревшийся на корпусе индикатор.
3. Нагрев соединяемых деталей выполняют параллельно. Сварочные работы можно проводить только при условии, что температура окружающей среды выше 0°С.
4. Остатки пластика с разогретых гильз удаляют сразу после каждого этапа пайки, используя для этой цели отрезы плотной ткани. Очистка остывших насадок недопустима, поскольку это может повредить тефлоновое покрытие и послужить причиной поломки устройства.

Избежать перегрева можно, выполняя соединение пластиковых труб паяльником с регулятором

В процессе работы важно не превышать температуру нагревания гильзы, верхний предел которой составляет 260°С. При недостаточном разогреве пластик не приобретет вязкую пластичность, что станет причиной ненадежного соединения. А при повышенной температуре в 270°С материал теряет устойчивость и залипает, не позволяя трубе плотно входить в фитинг.

Совет: работая с агрегатом, в котором не предусмотрена функция электронной регулировки температуры, способной контролировать разогрев с точностью до одного градуса, для измерения ее использовать можно специальный термометр.

Технология пайки пластиковых труб

Работы по соединению пластиковых элементов путем пайки включают ряд основных этапов. Не имея опыта пайки пластиковых труб, желательно заранее выполнить два-три пробных соединения. Для контроля правильности сварки остывший образец желательно разрезать вдоль оси, убедившись в монолитности соединений.

Подготавливая соединительные элементы, следует учитывать, что внутренний диаметр фитинга должен быть чуть меньше наружного диаметра совмещаемой с ним трубы

Подготовка элементов

С помощью резака или ножниц нарезают трубы необходимой длины, выдерживая угол наклона срезов в пределах 35-45°. При необходимости спаять металлопластиковые трубы, обрезанные концы обязательно зачищают шейвером.

Срезы и рабочие детали поверхности обезжиривают мыльным или спиртовым раствором. По краю срезов маркером наносят метки, которые будут выступать ориентиром при состыковке элементов.

Выполнение пайки

Нагрев паяльник с насадкой до необходимой температуры, на гильзу до полной глубины сварки вставляют конец трубы, а на дорн нанизывают раструб фитинга. Операция спаивания происходит очень быстро и длится не более 10 секунд. Отсчет времени начинается с момента насаживания концов.

Время выдерживания и температуру, при какой паять пластиковые трубы определяют по таблице

Если необходимо спаять металлопластиковую трубу с соединительным элементом, на нагревательную гильзу сначала надевают фитинг, для прогревания внутренних стенок которого требуется больше времени. Плотная посадка фитинга на гильзе – обязательное условие качественного разогрева.

В процессе нагрева пластиковых элементов следует избегать любых поворотов. Максимально допустимый угол поворота не должен превышать 10°С.

Совет: в целях безопасности пайку пластиковых труб лучше выполнять в защитных очках и перчатках.

Сборка конструкции

Оплавленные торцы разогретых элементов снимают с паяльника и соединяют между собой, ориентируясь на нанесенные маркером риски. При соединении деталей недопустимы никакие повороты по оси на полную глубину раструба фитинга механические нагрузки.

Наглядно процесс, как спаять пластиковые трубы, представлен в видео-ролике:

При правильном запаивании пластиковых труб у края раструба образуется сплошной наплыв по окружности, внешне напоминающий небольшое кольцо.

Совмещая детали, особое внимание уделяют правильному положению кранов и тройников. В собранной конструкции ручка крана должна легко прокручиваться в любое положение.

Соединенные детали оставляют до полного остывания, не допуская их прокручивание. Если соединительный шов получается некачественным, узел срезают и операцию повторяют.

Понравилась статья? Поделитесь ей:

• Волжский трубный завод (ВТЗ)
• Северский трубный завод (СТЗ)
• Синарский трубный завод (СинТЗ)
• Таганрогский металлургический завод (ТагМет)
• Выксунский металлургический завод (ВМЗ)

• Выполняем расчеты на прогиб трубы самостоятельно
• Особенности врезки в газовые трубы
• Борьба с конденсатом из вытяжных труб
• Способы устранения течи труб под давлением
• Как сделать грибок на трубу дымохода своими руками

ТрубСовет .ру Мы знаем о трубах все

© 2015–2017 TrubSovet.ru. Все права защищены

При копировании материалов с сайта, обязательно размещайте обратную ссылку на trubsovet.ru

Как соединить полипропиленовую трубу с полипропиленовой без пайки фитингами? Как правильно соединять полипропиленовые трубы?

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Как соединить полипропиленовые трубы без паяльника?

Полипропиленовые трубы для качественного скрепления желательно спаивать только специальным паяльником. Но если его нет, не у всех он имеется, то трубы соединяют между собой другими материалами и инструментами, например, газовой горелкой. Такой способ подходит для спайки труб большого диаметра. Отмерить и отрезать необходимый отрезок трубы, обязательно прибавить

2-2,5 сантиметра. Разогреть горелкой одновременно трубу и фитинг. Соединить их и немного подержать, дождаться когда они остынут.

Полипропилен трудно склеиваемый материал и для соединения полипропиленовых труб нужно выбрать очень качественный клей, предназначенный для этого материала.

Подготовит отрезок трубы и фитинг к нему. Чтобы надежно склеить полипропиленовые трубы, необходимо зачистить и обезжирить поверхности. Затем нанести клей тонким равномерным слоем на трубы и соединить детали фитингом, выдержать время по инструкции, как минимум 2-3 минуты. Трубами не пользоваться несколько часов, до полного схватывания.

система выбрала этот ответ лучшим

Трубы предназначенные под паяльник качественно (я хотел бы подчеркнуть слово «качественно»), склеить не получится.

А вообще склеить можно.

Надо приобрести вот такой клей

(работает с любым ПВХ) и вот такой шейвер,

плюс средство для обезжиривания поверхности (любое).

По деньгам это получится в разы дороже чем взять паяльник на прокат, или заплатить мастеру за удлинение трубы о которой Вы пишите (мастер придёт со своим паяльником).

Шейвером зачищаем трубу (потренируйтесь где нибудь на куске трубы, настройте нож шейвера на снятие не большого слоя).

Трубу зачищаем вынуждено, ибо диаметр трубы больше диаметра фитингов (при общем диаметре и трубы и фитингов).

После того как зачистили, подрабатываем зачистку мелкой наждачной бумагой.

Пробуем трубу завести в фитинг, заход должен быть плотным.

Теперь убираем пыль, обезжириваем, просушка.

Далее наносим клей на трубу которая зачищена.

Вставляем трубу в фитинг и держим некоторое время (секунд 30-ь).

Лишний клей убираем сразу.

В конце хотелось бы дать совет:

После того как мы не правильно соединили трубы под разогрев паяльником, клеем, обязательно прикрепите над глазком входной двери стикер с надписью «перекрыть коренные краны».

И перекрывайте каждый раз уходя из дома.

Мы сделали всё возможное в этом случае, но клеевое соединение не слишком надёжно, я бы не рискнул такое делать даже себе, а у заказчика тем более.

Это обычная «залипуха», а не технология, настоятельно рекомендую найти человека с паяльником.
