Как соединить полиэтиленовую трубу между собой?

Как соединять полиэтиленовые трубы

Современные водопроводы редко делают из металла. Появились у него достойные конкуренты — полимеры, которые постепенно вытесняют его во многих областях. Один из таких материалов — полиэтилен низкого давления. Из этого материала делают трубы для напорных трубопроводов, то есть для водопроводов и даже для газопроводов. Этот вид материала становится все более популярным, так как соединение полиэтиленовых труб несложно сделать своими руками. Надо только соблюдать очень несложные правила.

При организации водоснабжения частного ома часто используют ПНД трубы

Достоинства и особенности применения

Полиэтиленовые трубы делают из полиэтилена низкого давления. Сокращено этот материал маркируют как ПНД. Он отличается повышенной прочностью и эластичностью, имеет хорошие эксплуатационные свойства:

химически нейтрален, может использоваться для транспортировки пищевых продуктов;
гладкие стенки препятствуют образованию налета внутри;
не подвержен коррозии;
небольшой коэффициент теплового расширения — около 3% при максимальном нагреве (до +70°C);
нормально реагируют на замерзание воды внутри, за счет эластичности увеличиваются в диаметре, а после оттаивания принимают изначальные размеры.

Один момент, который надо помнить! Если вам нужны трубы, стойкие к замерзанию (например, для устройства водопровода на даче), при выборе смотрите на описание или технические характеристики. Не все типы сополимеров, которые используются для производства труб, нормально переносят заморозку. Так что будьте внимательны.

Основной недостаток полиэтиленовых труб — ограничения по температуре транспортируемой среды: она не должны быть выше +40°C, то есть из ПНД можно сделать только холодный водопровод, для горячей воды и, тем более, отопления их использовать нельзя.

Полиэтиленовые водопроводные трубы есть разных диаметров

Еще один момент: полиэтилен плохо переносит УФ-излучение. При постоянном нахождении на солнце материал теряет эластичность, и, через некоторое время, ломается (некоторые производители делают ПНД трубы стойкие к ультрафиолету, но стоят они дороже). Потому открытая прокладка водопровода из пластиковых труб очень нежелательна. Но провести трубу в траншее от колодца или скважины до дома, сделать разводку холодной воды по дому очень даже можно. Это довольно экономичное и удобное решение, так как монтаж и соединение полиэтиленовых труб — дело не очень сложное. Если речь идет о разъемном соединении, то для него не нужно никакое оборудование. Нужны только фитинги и руки.

Какие полиэтиленовые трубы лучше

Для производства водопроводных труб используется полиэтилен двух марок — РЕ 80 и РЕ 100. Сотый полиэтилен более плотный и прочный, чем восьмидесятый. Для систем водоснабжения частного дома прочности PE 80 более чем достаточно — они выдерживают давление до 8 атм. Если вы любите большой запас прочности, можно взять их из PE100. Они нормально работают и при 10 атм.

Выбирать надо в первую очередь производителя

На что стоит обратить внимание — на страну, в которой произведен данный продукт. Лидеры по качеству — европейские производители. Высокая точность исполнения гарантирует высокую надежность системы. Среднее качество и цены — у турецких кампаний, в более дешевом ценовом сегменте китайские производителя. Качество у них, как водится, тоже намного ниже. Советы тут давать сложно, каждый подбирает по собственному усмотрению (или то, что есть в регионе).

Виды соединений труб ПНД

Соединение полиэтиленовых труб есть нескольких видов видов:

разъемное (на фитингах или муфтах);
неразъемное — сваркой:
- при помощи специального сварочного аппарата;
- электрических муфт — внутрь таких муфт встроен нагреватель, когда на него подают электрический ток, полиэтилен разогревается и сплавляется.

Сварка применяется чаще на больших диаметрах

Сваривают в основном трубы больших диаметров, которые применяются для создания магистральных трубопроводов. Трубы малых диаметров — до 110 мм, используемые в частном строительстве, в большинстве своем соединяются при помощи фитингов. Муфты применяются чаще при ремонтных работах, так как их установка занимает больше времени.

Фитинги для полиэтиленовых труб — это фасонные детали (тройники, крестовины, уголки, переходники, муфты), с помощью которых создается требуемая конфигурация системы. Так как самостоятельное соединение полиэтиленовых труб проводится чаще при помощи фитингов, поговорим о них подробнее.

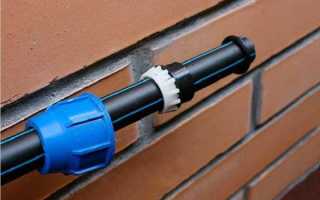

Сборка на компрессионных (обжимных) фитингах

С одной или двух сторон фитинга (иногда и с трех) устанавливается целая система, которая обеспечивает соединение. Сам фитинг состоит из:

корпуса;
прижимной гайки;
цанги — пластиковое кольцо с косым разрезом, обеспечивающее плотный охват трубы;
упорного кольца;
прокладки, которая отвечает за герметичность.

Из чего состоит компрессионный фитинг для полиэтиленовых труб

Насколько надежно соединение

Несмотря на кажущуюся ненадежность, соединение полиэтиленовых труб на компрессионных фитингах надежно. Правильно сделанное, оно выдерживает рабочее давление до 10 атм и выше (если это изделия нормального производителя). В доказательство смотрите видео.

Хороша данная система легкостью самостоятельного монтажа. Вы, наверное, оценили это уже по видео. Просто труба вставляется, затягивается резьба.

Дачников, кроме возможности сделать все своими урками нравится она тем, что при необходимости все можно разобрать, спрятать на зиму, а весной снова собрать. Это на случай, если разводка сделана для полива. Разборная система также хороша тем, что всегда можно подтянуть подкапывающий фитинг или заменить его на новый. Недостаток — фитинги громоздки и внутреннюю разводку в доме или квартире из них делают редко — внешний вид не самый приятный. Но для участка водопровода — от колодца к дому — лучше материал найти сложно.

Порядок сборки

Трубу отрезают строго под 90°. Срез должен быть ровный, без заусенец. Также недопустимо наличие грязи, масел или других загрязняющих веществ. Перед сборкой со срезов соединяемых участков снимают фаску. Это надо для того, чтобы острый край полиэтилена не повредил уплотнительное резиновое кольцо.

При монтаже соединение полиэтиленовых труб на обжимных фитингах затягивают руками

На подготовленную трубу надеваются запчасти в таком порядке: натягивается обжимная гайка, затем цанга, следом — упорное кольцо. Резиновую прокладку устанавливаем в корпус фитинга. Теперь корпус и трубу с надетыми на нее деталями соединяем, прилагая усилие — надо вставит до упора. Подтягиваем все запчасти к корпусу и при помощи обжимной гайки соединяем. Полученное соединение полиэтиленовых труб закручиваем с усилием руками. Для надежности можно дотянуть специальным монтажным ключом. Использование других инструментов для подтяжки нежелательно: можно повредить пластик.

Седелки и область их применения

Кроме фитингов есть еще одно интересное устройство, которое позволяет делать ответвления от уже готового трубопровода. Это седелки — специально разработанный муфты. На этой муфте есть один или несколько отверстий с резьбой. В них обычно ставится кран, а к нему подключается новая ветка водопровода.

Седелки для полиэтиленовых водопроводов

Седеки надеваются на трубу, закрепляются винтами. После чего в ответвлении дрелью и толстым сверлом в поверхности трубы сверлится отверстие. Когда оно готово, устанавливается кран, собирается ветка дальше. Так совершенствуют систему с минимальными усилиями и затратами.

Фланцевые соединения и переход на металл

В водопроводе могут быть установлены элементы системы, имеющие не резьбовое, а фланцевое соединение. Обычно это краны или другая запорная или регулирующая арматура. Для соединения с такими элементами есть специальные фитинг для ПНД. С одной стороны находится стандартны компрессионный вариант, с другой — фланцевый. Установка стандартная — при помощи обжимной гайки с одной стороны, прокладок и болтов- со стороны фланца.

Фитинг для фланцевого соединения ПНД

При устройстве водопровода из полиэтиленовых труб также могут возникнуть вопросы насчет соединения полиэтилена и металла. Для этих случаев используются фитинги, с одной стороны которых имеется резьба. Она может быть наружной или внутренней — зависит от типа устанавливаемого устройства или перехода. Такие фитинги есть прямые, есть в виде угла на 90°.

Фитинги для перехода с ПНД на металл

Установка стандартная — резьба (с подмоткой аккуратно) с одной стороны и обжимная гайка с другой.

Как соединить трубы ПНД: виды соединений (фитинги, муфты, сварка) и их особенности

Актуальность вопроса о том, как правильно выполнять соединение труб ПНД, объясняется тем, что такие изделия, изготовленные из полиэтилена низкого давления, активно используются в современном строительстве, а также для ремонтных работ. Монтаж таких труб, которые могут быть использованы для транспортировки различных сред, может осуществить даже тот, кто никогда ранее не сталкивался с необходимостью выполнения подобной процедуры.

Устройство летнего поливочного водопровода из труб ПНД

Сферы применения труб из полиэтилена низкого давления

Благодаря своим уникальным характеристикам трубы, изготовленные из ПНД, нашли широкое применение не только в капитальном строительстве, но и в бытовых условиях. Наиболее распространенными сферами применения таких труб являются:

монтаж трубопроводов, используемых для водоснабжения строительных сооружений различного назначения;
обустройство канализационных систем;
защита электрических кабельных систем;
формирование гидроизоляционного слоя для элементов теплотрасс;
защита кабелей связи при их прокладке в открытом грунте;
обеспечение нормального функционирования артезианских скважин;
формирование бетонных конструкций при возведении монолитных строительных сооружений;
монтаж систем орошения для тепличных сооружений.

Трубы ПНД имеют цветную маркировку в зависимости от назначения

Высокая популярность таких изделий обусловлена еще и тем, что соединение труб ПНД может выполняться по различным технологиям, каждая из которых обеспечивает его надежность и герметичность.

Способы соединения

Как соединить трубы ПНД? Для начала следует изучить особенности этой технологической операции. На сегодняшний день разработано много способов, позволяющих выполнять надежное соединение труб из данного материала. Все соединения, получаемые при помощи таких способов, можно разделить на два типа:

неразъемные (создаваемые сваркой);
разъемные (формируемые с использованием специальных соединительных деталей – фитингов).

Отвод ПНД-трубы с помощью резьбового тройника

Чаще всего при применении труб, изготовленных из ПНД, используются разъемные соединения. Это объясняется следующими преимуществами соединений данного типа.

Нет необходимости в приобретении специального сварочного оборудования или привлечении специалистов, услуги которых стоят недешево.
Соединения данного типа можно выполнять даже в тех местах, где использование сварки не представляется возможным. В частности, металлические фитинги применяются в тех случаях, когда соединение труб, изготовленных из ПНД, необходимо выполнить под водой.
Соединения труб, изготовленных из ПНД, выполняются очень оперативно, что нисколько не влияет на их надежность.

Разновидности фитингов для соединения труб ПНД

Разъемные соединения

На сегодняшний день используется два способа, позволяющих получать разъемные соединения труб, изготовленных из ПНД:

так называемое раструбное соединение, для выполнения которого используются специальные эластичные уплотнители (несмотря на простоту выполнения такого соединения, использовать его можно только при монтаже безнапорных трубопроводов);
соединения, выполняемые при помощи таких крепежных элементов, как металлические фланцы и фитинги.

Применение специальных муфт

В качестве фитингов, используемых для соединения труб из ПНД, часто применяются муфты из полиэтилена, изготавливаемые по экструзионной технологии. Для того чтобы использовать фитинг подобного типа, нет необходимости в применении дорогостоящего сварочного оборудования. Более того, такие соединительные элементы стоят недорого, что делает их применение еще более экономически целесообразным.

Виды муфт для разъемного соединения ПНД-труб

Такой тип фитингов для труб из ПНД, как полиэтиленовые муфты, отличается еще целым рядом преимуществ, к наиболее значимым из которых следует отнести:

длительность эксплуатации, срок которой может доходить до нескольких десятков лет;
высокую надежность;
устойчивость к механическим воздействиям и значительным перепадам температурного режима эксплуатации;
высокую устойчивость к воздействию даже очень агрессивных сред;
универсальность (применение для монтажа трубопроводных конструкций различного назначения).

На современном рынке представлено несколько разновидностей муфт данного типа:

компрессионные, имеющие внутреннюю или наружную резьбу (их можно использовать для монтажа как полимерных, так и металлических труб, газопроводов и отопительных систем);
соединительные, применяемые для монтажа ПНД-труб, обладающих одинаковым диаметром;
редукционные, при помощи которых выполняют соединение труб, отличающихся друг от друга диаметром.

Соединение труб из ПНД с применением компрессионных фитингов осуществляется по следующему алгоритму.

Соединительный элемент следует предварительно разобрать, для чего на нем откручивается накидная гайка.
Участок трубы, на котором будет выполняться соединение, тщательно зачищается, а на его торце выполняется фаска.
На поверхность трубы следует нанести метку, дальше которой торец соединительного элемента не должен заходить.
Чтобы процесс соединения не вызывал особых затруднений, конец трубы необходимо обработать раствором жидкого мыла.
После осуществления всех подготовительных процедур труба вводится в соединительный элемент, для чего необходимо приложить некоторое усилие.
После погружения трубы в фитинг до требуемой отметки гайка на соединительном элементе закручивается. Выполняя затягивание гайки, следует следить за тем, чтобы не перетянуть формируемое соединение.

Монтаж компрессионных фитингов

Неразъемные соединения

В отдельных случаях, связанных с соединением труб, изготовленных из ПНД, целесообразнее использовать не фитинги, а сварку, которая может выполняться по двум основным технологиям:

с помощью электромуфт;
стыковая.

Электромуфты – это соединительные элементы, изготовленные из полиэтилена, во внутреннюю часть которых вставлена электрическая спираль. В процессе монтажа трубопроводов на спираль таких муфт подается напряжение, что приводит к плавлению пластика и формированию надежного соединения.

Для работы с электромуфтами используют специальный сварочный аппарат

Чтобы, используя электромуфты, получить надежное и долговечное соединение труб, изготовленных из ПНД, необходимо соблюдать следующие условия.

Участки изделий, которые будут непосредственно задействованы в формировании соединения, должны быть тщательно зачищены.
Во время разогревания и остывания соединяемым элементам необходимо обеспечить полную неподвижность.

Чтобы выполнить соединение труб из ПНД методом стыковой сварки, как уже говорилось выше, необходимо наличие специального оборудования. Суть данного метода заключается в том, что торцы соединяемых труб предварительно разогреваются и доводятся до определенного состояния по степени своей пластичности, а затем прижимаются друг к другу и выдерживаются в таком положении до полного застывания пластика. После полимеризации пластика создается надежное и долговечное соединение труб. Следует иметь в виду, что надежное и герметичное соединение можно получить данным способом только в том случае, если поперечное сечение стыкуемых труб имеет форму ровного круга, без эллипсности.

Порядок сварки труб ПНД

К сварным соединениям, при помощи которых выполняют монтаж труб, изготовленных из ПНД, предъявляются следующие требования.

Поверхность сварного шва ни в одной из своих точек не должна располагаться ниже наружной поверхности соединяемых изделий.
Высота валика сварного шва может находиться в следующих пределах: для труб с толщиной стенки до 5 мм – 2,5 мм; для труб, толщина стенки которых находится в интервале 6–20 мм, – не более 5 мм.
Допускается смещение стыкуемых труб относительно друг друга, величина которого не должна превышать 10% от толщины их стенок.

Выбирая способ соединения труб, изготовленных из ПНД, следует учитывать целый ряд факторов:

условия, при которых будет эксплуатироваться создаваемый трубопровод;
величину давления, создаваемого в трубопроводе;
характер среды, для транспортировки которой трубопровод создается.

Только при условии, что все данные факторы будут учтены, можно подобрать такую технологию, которая обеспечит надежное и долговечное соединение элементов трубопровода.

Полиэтиленовые трубы: инструкция по соединению- Обзор +Видео

В настоящее время водопроводы очень редко делаются из металла. Все дело в том, что у металла появился сильный противник, который со временем отодвигает металл всё дальше и дальше. Опережает трубы с металлической основой (по своей оптимизации и функционалу) новый усовершенствованный материал — этот материал называется полиэтилен низкого давления, из которого делаются современные трубы. Полиэтиленовые трубы используются при работе с водопроводами, напорными трубопроводами и газопроводами.

Причина их популярности очень проста – возможность сделать соединение своими руками без особых трудностей. Как соединить полиэтиленовые трубы и что нужно знать, для того, чтобы избежать типичных ошибок — мы рассмотрим в этой статье.

Общие сведения

Полиэтиленовые трубы, которые делаются, как мы уже сказали из полиэтилена низкого давления, имеют сокращенное название – ПНД. Такой материал является очень надежным и эластичным.

Он также обладает рядом положительных характеристик:

— не подвергаются разложению от химического воздействия;
— имеет гладкие стенки, благодаря которым внутри не образовывается налет;
— исключено образование ржавчины;
— обладает небольшим коэффициентом теплового расширения – приблизительно три процента при самой максимальной температуре нагрева (до плюс семидесяти градусов);
— адекватно воспринимает понижение температуры и замерзание воды внутри; эластичность материала обеспечивает при необходимости увеличение трубы в диаметре; когда происходит оттаивание – материал снова приобретает прежнюю форму.

Существует один нюанс, который нужно знать. Если вы хотите приобрести трубы, которые хорошо переносят сильную минусовую температуру и замерзание, то в момент выбора необходимо обратить внимание на технические характеристики товара. Дело в том, что далеко не все полиэтиленовые трубы способны перенести заморозку.

Помимо преимуществ полиэтиленовые трубы обладают и рядом недостатков:

— полиэтиленовые трубы совершенно не предназначены для горячего водопровода или отопления, так как самая высокая температура, которую они могут выдержать – это сорок градусов;
— кроме высоких температур полиэтилен боится ультрафиолета, т.е. если материал будет продолжительное время находиться под солнечными лучами, то он потеряет свою эластичность и поломается. Хотя здесь стоит сказать, что полиэтиленовые трубы, которые выдерживают ультрафиолет, существуют, но цена на них значительно выше.

Существует несколько видов соединения полиэтиленовых труб, которые мы сейчас детально рассмотрим.

Неразъемное соединение

Данный вид соединения подходит только для тех, кто в будущем не планирует переносить или разбирать трубопровод. Чтобы выполнить работы по не разъемному соединению вам потребуется специальный сварочный аппарат для полипропиленовых труб, чтобы трубы прогревались и соединялись встык. Но здесь стоит сказать, что сварочный аппарат является дорогостоящей вещью, поэтому если он вам в дальнейшем не потребуется, то приобретать его нецелесообразно. Альтернативным методом для такого соединения послужит использование электромуфтовой сварки. Это позволит нагреть материал до температуры плавления и соединить его. С помощью такого способа получится достаточно герметичный и прочный шов.

Разъемное соединение

Выполнить работу по соединению можно и путем разъемного соединения. При таком методе сварка не потребуется. Это позволит разобрать трубопровод без разрезания его отдельных элементов, если вдруг это потребуется.

Есть два вида разъемных соединений: фитинговое или фланцевое, при котором будут нужны крепежи особой конструкции; раструбное, для которого вам пригодятся эластичные уплотнители.

Если вы решите прибегнуть к таким типам соединений, то вам не потребуется наличия специального оборудования или инструментария. При фланговом соединении вам будет нужен только обыкновенный ключ, которым можно закручивать и откручивать прижимные детали.

Инструкция по соединению полиэтиленовых труб с помощью контактной (стыковой) сварки

Такой способ соединения полиэтиленовых труб используется чаще всего. Смысл метода состоит в том, что изделия, которые нужно сварить закрепляются в специальных зажимах. Эти зажимы устанавливаются на общих направляющих. Далее происходит торцевание с использованием определенных пил. Когда вы обработаете торцы, их необходимо будет нагреть, используя для этого электронагреватель. Греть материл нужно до тех пор, пока он не станет вязким, и его можно будет сжимать гидравлическим приспособлением.

Именно контактная сварка помогает сохранить трубам их гибкость без нанесения вреда прочности. Стоит отметить, что качество соединения зависит от категории оборудования, которое вы будете применять. Это значит, что наиболее качественного соединения можно добиться, используя сварочный аппарат с большим количеством возможностей.

Для того, чтобы соединение полиэтиленовых труб было правильным, нужно придерживаться следующего порядка действий.

Необходимо проверить все трубы на правильность формы. Чтобы стыки прилегали лучше, их нужно зачистить и подравнять. Находясь в сварочном аппарате, стыки должны стоять ровно друг напротив друга. Далее нужно разместить между кромок нагреватель и включить аппарат, позволяя трубам начать плавиться. После этого следует убрать нагревательный элемент и состыковать торцы, применив немного усилия. Держать их нужно до тех пор, пока материал не станет твердым. В этот момент в месте стыковки труб будет выдавливаться расплавленный материал – это будет сварной шов.

Инструкция по фитинговому соединению полиэтиленовых труб

Как мы уже говорили выше, помимо сварки есть другие способы соединения полиэтиленовых труб. Фланцевый способ – самый распространенный. Однако такой метод соединения для труб сечением до пятидесяти миллиметров является невыгодным. С такими трубами лучше работать с помощью компрессионных фитингов.

Данные детали имеют пять элементов: крепежную гайку с болтом, резиновый уплотнитель, корпус с ограничителем при введении труб, втулку для удержания резиновой прокладки, обжимное кольцо, которое не допускает изменения сечения трубы.

Чтобы выполнить компрессионное соединение труб, вы можете использовать один из существующих фитингов: крестовину, муфту, тройник, седловой отвод, заглушку или отвод.

Такие соединения помогут обустроить комбинированные виды магистралей. Например, обжимные муфты чаще всего используют в том случае, если нужно заменить отрезки стальных труб аналогами из полимеров.

Для выполнения работы по качественному соединению полиэтиленовых труб с помощью фитингов вам вовсе не обязательно иметь знания и навыки сварщика или сантехника. Главное – действуйте согласно предоставленной инструкции.

Для начала сделайте разметку на месте планируемого среза и выполните разрез трубы под углом в девяноста градусов. Затем вам нужно подровнять торцы труб для того, чтобы круг был идеально ровный. Возьмите трубу и введите ее в фитинг максимально далеко, руководствуясь при этом сделанной до этого разметкой. Завершающий этап – это закручивание гайки.

Итак, мы ознакомили вас с характеристиками полиэтиленовых труб для воды, видами их соединений, а также с подробной инструкцией по выполнению данных работ.

Соединение полиэтиленовых труб: технология монтажа

В настоящее время и для ремонта, и для конструирования самых разных водопроводных сетей используют трубы из полиэтилена, причем в процессе конструирования обязательно необходимо выполнить надежное соединение полиэтиленовых труб. Такие трубы отличаются целым рядом достаточно существенных преимуществ:

длительным сроком эксплуатации;
приемлемой ценовой категорией;
простотой в установке.

Именно это и обеспечивает им такую высокую популяризацию. На сегодняшний день известно, как паять полиэтиленовые трубы, а также несколько других вариантов соединения труб из полиэтилена. Все они будут рассмотрены в данной статье.

Способы соединение ПЭ труб

Трубы из полиэтилена: их соединение

Вопрос о соединении полиэтиленовых труб с водозапорной арматурой и между собой встает при устройстве сетей водопровода.

Так, соединения полиэтиленовых труб, в зависимости от своего функционального назначения, разделяются на две группы:

разъемные – они могут быть разобраны в течение эксплуатационного срока:

зачастую разъемное соединение производят при помощи же фланцевого соединения, то есть при использовании обычных стальных фланцев.
а вот цанговые соединения осуществляют при помощи компрессионных фитингов на малых диаметрах труб.

неразъемные – при эксплуатации их разборка не требуется. Неразъемное соединение труб из полиэтилена производится при использовании:

стыковой сварки;
сварки муфтой с закладными электрическими нагревателями (сварки с электрофузионной муфтой).

Приведем технологию проведения каждого вида соединений.

Сварка при помощи электромуфты

Сварка встык с использованием нагретого инструмента

Данная технология монтажа применяется многие годы для монтажа труб из полиэтилена, диаметр которых 63 мм или же более.

Трубы, подготовленные к пайке в стык

Итак, рассмотрим как соединить полиэтиленовые трубы:

Концы деталей, которые подлежат соединению, или (и) труб, подлежащих свариванию, устанавливаются в центраторе машины для стыковой сварки. Торцы труб после фиксации и выравнивания очищают от пыли и грязи чистой салфеткой из х/б ткани. После этого свариваемые поверхности, используя торцующее устройство, подвергают механической обработке.
Получив равномерную стружку, толщина которой не более 0,5 мм, производится извлечение торцующего устройства и проверка взаимной параллельности труб. При наличии между свариваемыми поверхностями зазора, который превышает допустимое значение, повторно проводится операция торцовки.
После чего производится нагрев торцов деталей, подлежащих соединению, или (и) свариваемых труб при помощи нагревательного инструмента с антипригарным покрытием на поверхности. После окончания нагрева и оплавления торцов поверхности, которые подлежат свариванию, разводят, и нагревательный элемент извлекают из зоны сварки.

Трубы с нагревательным элементом

Свариваемые поверхности в течение небольшого промежутка времени смыкают, а затем начинают равномерно поднимать давление прижима до необходимого значения. Свариваемый шов с данным давлением выдерживают необходимый промежуток времени, в течение которого стык охлаждается.

По высоте, ширине, образованному шву и внешнему виду грата можно судить о том, насколько качественно сварное соединение.

Электромуфтовое соединение

Необходимое оборудование

Сварочный аппарат и муфта

Данное соединение выполняется при помощи электромуфты, то есть муфты для соединения полиэтиленовых труб с закладными электронагревательными элементами. Данное соединение рассчитано на такое давление, которое достигает 16 Атм.

Электромуфтовое соединение считается более затратным экономически, чем сварка стыковая. Хотя в условиях высокой стесненности, при отсутствии возможности размещения габаритного аппарата предназначенного для стыковой сварки, незаменимой становится именно электромуфтовая сварка.

Наиболее популярна простая электромуфта, используемая для соединения в прямолинейный участок двух труб. Хотя наряду с ними применяются седловые отводы, электротройники и т.д.

Те соединения, которые выполняются при помощи электромуфты, достаточно часто применяют при монтаже трубопроводов не очень большого диаметра из труб, которые поступают в бухты.

Электромуфты, имеющие диаметр до 110 мм, по цене доступны и применяются в малом количестве – именно это и делает электросварку труб, которые поступают в бухты, сравнимой со стыковой экономически.

Технология сварочного процесса

Рассмотрим технологию процесса сварки муфтами:

Трубы, подготовленные заранее, и электрофузионные соединительные муфты устанавливаются строго по одной оси. Проводится подготовка труб путем снятия в местах сварки поверхностного слоя и удаления загрязнений.

Очистка поверхности и обезжиривание

Производится подключение аппарата, подающего ток. Вследствие этого закладные элементы электрофузионной муфты нагреваются, расплавляя при этом окружающий материал.
Область расплавляющегося полиэтилена в электромуфте увеличивается, что делает возможным передачу нагрева трубы ее поверхности, начинающей плавиться.
Увеличивается в диаметре нагретая труба, и полиэтилен, который расплавлен и ограничен диаметром электромуфты в пространстве своего расширения, получает необходимое для сварки давление.
В данный момент можно отключить питающую аппаратуру. Электромуфтовое соединение, которое уже стало гомогенным, по истечении времени, которое необходимо для остывания, будет готово.

Установка муфты и подключение питающей аппаратуры

Питающая аппаратура высочайшего качества может проводить весь цикл сварки самостоятельно, кроме того, может все данные заносить в специальный электронный протокол.

Дополнительные стадии сварки электрофузионной муфтой

При сварке труб, имеющих большой диаметр, обязательно дополнительно потребуется процедура подогрева – это следует помнить, производя монтаж полиэтиленовых труб своими руками. Прогрев выглядит так:

Сварку муфты осуществляют последовательно с каждой из сторон соединения с трубами.
Выполняется сначала с первой из труб полный сварочный цикл половины электрофузионной муфты. После чего с оставшейся трубой сваривается вторая половина электромуфты.
Каждая сторона электрофузионной муфты большого диаметра должна иметь отдельное подключение своей спирали к питающему аппарату.

Разъемные виды соединений

Фланцевое соединение

Фланец для ПЭ труб

Данное соединение является одним из наиболее распространенных видов разъемных соединений.

Соединение выполняется с помощью втулок под фланцы для полиэтиленовых труб, которые привариваются к торцам труб из полиэтилена, а также накидных фланцев из металла.

Фланцевое соединение – наиболее часто применяемое разъемное соединение, используемое при создании трубопроводных систем из труб, выполненных из полиэтилена.

Компрессионные фитинги

Используются компрессионные фитинги (цанговое обжимное соединение, обжимные фитинги) для труб небольших диаметров (менее 50 мм) в тех случаях, когда практически невозможны или экономически невыгодны такие методы соединения, как стыковая сварка и фланцевые соединения.

Различные компрессионные фитинги

Цанговые обжимные соединения

Данный вид соединения рассчитан на давление, достигающее 25 Атм. Герметичность в данных соединениях достигается благодаря наличию резинового уплотнительного кольца, а устойчивость к механическим нагрузкам – благодаря врезанию в трубу зубьев разрезанной втулки из пластмассы.

Цанга для полиэтиленовых труб

Применение различных видов соединений

Компрессионные фитинги достаточно часто применяются при соединении труб из полиэтилена между собой, а также при соединении трубы из полиэтилена с трубой из какого-либо другого материала. Так, в случае замены участка трубопровода из стали, который пришел в негодность, трубой из полиэтилена компрессионный фитинг довольно успешно соединяет трубу из полиэтилена с трубой из металла.

Сварка втык нагретым инструментом, если сравнивать различные способы соединения полиэтиленовых труб, считается наиболее универсальным и эффективным способом соединения труб из полиэтилена. Данный способ позволяет трубы соединять непосредственно с соединительными деталями или друг с другом. Трубы, которые соединены сваркой, имеют такую же прочность, как и до выполнения данного соединения. Следовательно, трубопровод, который был сварен, сравнить можно с однородной трубой.

Климат

Несмотря на то, что для систем отопления и водоснабжения на строительном рынке представлены трубы из металла, металлопластика и полипропилена, в последние годы появился еще один новый вид материала – сшитый полиэтилен. В статье пойдет речь о том, что это за материал и в чем его преимущество. А также будет дана инструкция по монтажу сшитого полиэтилена своими руками.

Содержание:

Что собой представляют трубы из сшитого полиэтилена?

В качестве основного сырья выступает полиэтилен плотный полиэтилен. Изготовление из него труб – это сложный технологический процесс. При добавлении химических соединений и под воздействием высокой температуры, давления, облучения электронами происходит образование плотного сырья с трехмерной структурой. В дальнейшем его сшивают в экструдере.

Все это позволяет создать уникальный материал, который имеет свойства недоступные металлу и пластику.

Пожалуй, самое главнее преимущество – это молекулярнаямеханическая память. При деформации вследствие излома, расширения при замерзании в них воды или перехлеста. Труба из сшитого полиэтилена полностью восстанавливает свой внешний вид и все технические характеристики. Для этого ее достаточно нагреть с помощью строительного фена. В этот момент материал приобретает те формы, которые были преданы ему экструдером. Это важное свойство позволяет использовать их для водоснабжения на улице и не бояться, что зимой они могут лопнуть из-за плохо слитой воды.

Совет: сам сшитый полиэтилен устойчив к расширению изнутри, но водопровод неизбежно состоит и из металлических частей. Поэтому сознательно оставлять воду в отопительной системе, при риске минусовой температуры, не стоит. Но они станут подстраховкой на случай форс-мажора, например, при отключении отопительного котла.

Отсутствие железистых и известковых образований внутри труб из сшитого полиэтилена – это второе преимущество. Это важно как для отопительной, так и для водопроводной системы. Внутреннее уменьшение диаметра труб приведет к снижению эффективности отопления, а в случае с водоснабжением – к постоянным засорам, размножению бактерий и неприятному запаху. Всего этого можно избежать при выборе труб из сшитого полиэтилена.
При работе с трубами не нужны дополнительные уплотнители на соединения с фитингами. Со временем они изнашиваются, и происходит разгерметизация. Плотность пайки всех соединительных элементов настолько высока, что трубы из сшитого полиэтилена используют для водяного теплого пола, который монтируются в бетонную стяжку и заменять отдельные элементы будет если не невозможно, то очень трудно и дорого.

Небольшой вес. Благодаря небольшому весу и пластичности их легко транспортировать даже в легковом автомобиле.
Длительная и безопасная эксплуатация. Это экологичный материал безвреден для человека и окружающей среды. Он не ржавеет и не реагирует на химические воздействия. Гарантированный срок службы более 50 лет.

Важно: трубы из сшитого полиэтилена обладают низкой устойчивостью к прямому воздействию ультрафиолетовых лучей. Поэтому их рекомендуется использовать для скрытой проводки или в помещениях без окон.

Совет: если их используют для ремонта, вначале нужно убедиться, что давление и температура в системе отопления дома соответствует рекомендуемым значениям, которые указаны для конкретных труб.

Виды труб из сшитого полиэтилена

Существует 2 вида труб из сшитого полиэтилена:

универсальные, которые одинаково подходят как для системы отопления в квартире или загородном доме, так и для теплого пола, который монтируется в стяжку и работает от горячей воды;

специализированные. Они могут использоваться только для отопления или только для теплого пола.

Важно: трубы, предназначенные для отопления выдерживают температуру до +95 °С и давление до 10 атмосфер. Но при аварийной ситуации, когда давление может подскочить до показателя в 20 атмосфер, а температура 100-100 °С, тоже справятся без потери своих технических характеристик.

Для отопления в трубах из сшитого полиэтилена допускается использовать воду или антифриз.
Большинство труб может быть использовано для загородного дома, но при подключении к центральному отоплению в квартире, трубы из сшитого полиэтилена должны иметь специальную маркировку. Она означает, что в них есть дополнительная теплоизоляционная оболочка.
Трубы для водоснабжения, неважно универсальные или специализированные, безопасны и экологичны. Их разрешено монтировать на питьевую воду.
Трубы из сшитого полиэтилена имеют стандартные диаметры, но для крепления используются специальные фитинги для пайки, резьбовые соединения и желоба для фиксации вдоль стены. Данные комплектующие гарантируют прочное соединение и красивый вид при наружной проводке.

По способу обработки исходного сырья их делят на 4 категории с соответствующей маркировкой:

PEXa – сшивка труб происходит пероксидным методом;
PEXb – обрабатываются газом;
PEXc – трубы облучаются электронами внутри электромагнитного поля;
PEXd – на трубы осуществляется воздействие соединений азота.

Основные производители труб из сшитого полиэтилена

Наиболее известный бренд труб из сшитого полиэтилена – REHAU (Германия). Она на протяжении многих лет изготавливает специализированные и универсальные трубы под торговым брендом RAUTITAN. Модельный ряд имеет все размеры (от 12 до 250 мм) и 4 типа: FLEX, HIS, STABIL, PINK.
Финский концерн UPONOR тоже зарекомендовал себя как производитель высококачественный труб под брендом WIRSBO. Размерный ряд от 12 до 150 мм.

Израильская фирма GOLAN изготавливает самый большой диаметр труб от 12 до 500мм.

Стоимость самих труб основных по популярности брендов практически одинаковая, разница лишь в цене на фитинги и комплектующие, которая может достигать 10-15%.

Способы соединения сшитого полиэтилена

Существует 3 способа, которыми можно соединять трубы из сшитого полиэтилена.

Электросварочные фитинги. Это высокоэффективный способ. Но для реализации нужно специальное оборудование и навыки, поэтому его относят к малораспространенным методам.
Прессовочные фитинги. Они есть у таких производителей, как UPONOR, REHAU и Бир Пекс. Главное достоинство – восстановительные характеристики полиэтилена. Так, при прессовке фитинга, находящиеся в нем полимеры заполняют все пространство, и место крепления получается высокопрочным.
Обжимные фитинги. Это самый простой и доступный способ соединения труб из сшитого полиэтилена, который доступен для домашнего применения.

Важно: способ соединения должен быть выбран исходя из давления, которое предполагается в трубах при эксплуатации. Каждый из вышеперечисленных методов может выдерживать нагрузку лишь в определенных рамках.

Инструмент для соединения труб из сшитого полиэтилена своими руками

Cписок небольшой и состоит из:

гидравлического пресса;
расширителя;
комплекта соединительных элементов (фитингов);
специальных ножниц;
плоскогубец.

Подготовительные работы

Выходы коллектора, к которым будут подключаться трубы, должны быть в исправном состоянии и обеспечивать абсолютную герметичность.
Перед началом работ рабочее место должно быть очищено от мусора и пыли, чтобы никакая грязь не попала в места соединения.
Раскладывается необходимое количество труб и фитингов.
Желательно перед глазами иметь схему разводки труб.
В загородных домах вода поступает напрямую из скважины, поэтому имеет низкую температуру и в помещении на трубах с холодной водой образуется конденсат. А горячая вода в них быстро остывает и приходится каждый раз достаточно долго ее пропускать. Чтобы этого избежать, на трубы из сшитого полиэтилена в системе водоснабжения рекомендуется надевать дополнительную теплоизоляцию, например, гофру.
Из-за высокой пластичности труб, перед началом работы их прикрепляют к стене на специальные скобы-держатели.

Как правильно работать с шитым полиэтиленом

Главный залог успеха в монтаже труб из сшитого полиэтилена – это качественный срез под углом 90°. Он должен производиться точно перпендикулярно продольной оси.

Для обеспечения максимально прочного соединения в фитингах, край среза труб должен быть абсолютно ровным, без заусенцев, надрезов и волн. При наличии вышеперечисленных неровностей, во время стыковки край трубы может пострадать еще сильнее и нарушится герметичность. Очевидность проблемы будет понятна только во время эксплуатации.
Для резки рекомендуется применять специальные труборезы. Это ножницы, которые наподобие секатора ровно отрезают даже толстую трубу без больших усилий. Они бывают в разной ценовой категории и для домашнего использования подойдут недорогие модели.

Монтаж труб из сшитого полиэтилена компрессионным методом

Обжим труб из сшитого полиэтилена одинаково подходит для водоснабжения с холодной водой и для отопительных систем. При необходимости без труда демонтируется.

Этапы работ

Трубу отрезают на нужную длину и на ее конец надевают гайку резьбой к соединителю.
Затем надевают разрезное кольцо. Так как оно не плотное и имеет разрез, то сделать это своими руками несложно. Кольцо располагают на расстоянии 1 мм от края трубы.
Затем в трубу вставляют сам соединительный фитинг, разрезное кольцо должно расположиться непосредственно на штуцере фитинга.
Пододвигают и гайку и при помощи гаечных ключей начинают ее затягивать. Она должна встать плотно, но нельзя перетягивать. Иначе можно повредить резьбу на фитинге.

Этот метод особенно хорош, если стоит вопрос, чем соединять сшитый полиэтилен без специального пресса.

Монтаж труб из сшитого полиэтилена своими руками видео

Монтаж труб из сшитого полиэтилена с помощью пресс-фитингов

Этот некомпрессовочный метод гарантирует цельное и высокопрочное соединение. Но при необходимости демонтировать его уже не получится.

Этапы работ

На трубу надевают пресс-гильзу в виде кольца.
В конец трубы вставляют расширитель нужного диаметра, нажимают рукоять и увеличивают диаметр до тех пор, пока он свободно не наденется на фитинг.
На расширенный конец трубы одевают фитинг до упора.
Сверху натягивают пресс гильзу. После расширения, благодаря молекулярной памяти сшитого полиэтилена, через некоторое время труба обратно вернет свою форму, плотно обжав фитинг.

Монтаж труб из сшитого полиэтилена электросварным методом

На срез трубы одевается электросварная муфта.
На фитингах для сварки есть специальные клеммы. К ним подключают сварочный аппарат.
Перед тем, как сварить сшитый полиэтилен, на внутреннюю часть фитинга подается напряжение. Оно разогреет соединительные элементы и конец трубы до температуры 170°C.
Осталось только выключить сварочник и подождать, когда труба и фитинги остынут. Сшитый полиэтилен вернет свою первоначальную форму. Получившееся соединение выдержит рабочее давление в трубах до 12 атмосфер.

На этом монтаж закончен и останется только произвести подключение труб из сшитого полиэтилена к коллектору.

голоса

Рейтинг статьи

Читать еще: Как отрезать трубу под углом 45 градусов?
