Как соединить гофрированную трубу с пластиковой трубой?

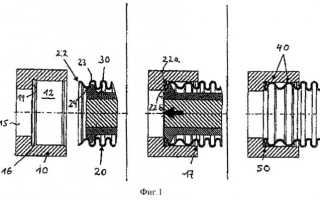

способ соединения гофрированного шланга с корпусом, система с гофрированным шлангом и соединенным с ним корпусом и воздушное средство сообщения, по меньшей мере, с одной указанной системой

Как соединить гофру?

Здравствуйте, уважаемые посетители сайта elektrik-l.ru. Сегодня хотелось бы поговорить о том, как соединить гофру?

Гофрированная труба (или как обычно говорят – гофра) очень широко используется при монтаже электропроводки в квартире или частном доме. Гофра предназначена для:

· защиты электрических проводов и кабелей от механических воздействий;

· предотвращает попадание влаги;

· дает дополнительную прочность кабелям при усадке здания.

При монтаже электропроводки внутри помещений используется ПВХ гофра, поскольку является негорючей. Перед прокладкой электропроводки необходимо вначале протянуть кабель внутри гофры. Для этого она снабжается специальной тонкой проволокой (протяжкой). Иногда длина линий может быть очень большой, и достигать несколько десятков (и сотен) метров. Тогда протянуть кабель в гофре большой длины является очень серьезной проблемой. В таких случаях приходится использовать несколько кусков гофры. И тут возникает вопрос: «Как соединить гофру между собой?».

Обычно все монтажники и электрики поступают следующим образом: стыкуют куски гофры между собой и обматывают место стыка изолентой. Я и сам порой так поступаю)). Считаю, что этот способ можно использовать как временное соединение гофры.

Соединение гофры изолентой

В последнее время я стараюсь использовать другой способ соединения гофры (правда, если клиент готов это оплатить).

На самом деле существует более надежный и эстетичный способ соединения гофрированных труб – использование специальных соединительных муфт. Муфта представляет собой небольшую пластмассовую трубку, в которую вставляются концы соединяемых гофрированных труб. Данные муфты могут быть различного вида – прямые, угловые (для выполнения поворотов) и тройные (тройник для соединения трех труб).

Соединение гофры с помощью соединительных муфт осуществляется очень просто, для этого не нужно выполнять какие-либо сложные манипуляции: просто вставляются концы гофры в трубку и все.

Вставляем один конец гофры в муфту

Соединение гофры готово

Сердито! Но немного недешево((. По сравнению с использованием изоленты. Правда изоленты порой очень много уходит на эти соединения гофры.

Вот еще несколько фото по соединению гофры, только уже на кабеле.

Надеваем на кабель муфту

Вставляем в гофру трубку

Протаскиваем кабель во вторую гофру

Соединение гофры готово

Вот и все, что хотелось рассказать о соединение гофры.

Способы соединения

Разъёмные

Муфтовый

Наиболее распространённый способ соединения гофрированных труб в местах, где они могут демонтироваться для обслуживания кабельной линии, требует применения специальной муфты. Монтаж производится в несколько этапов. Вначале необходимо зачистить концы трубы, убедившись, что она срезана под углом 90 градусов. Затем на место стыка одевается муфта для примерки и её края отмечаются на трубах маркером либо карандашом. Для завершения работы необходимо смазать внутреннюю поверхность соединителя и наружную часть труб специальным составом, предотвращающим их прилипание.

Фланцевый

Такое соединение для гофрированных труб чаще всего применяется в месте их ввода в распределительные коробки или аналогичные приспособления. Края трубы нужно зачистить, как и в предыдущем случае, а также нанести на них смазку, предварительно примерив фланец. Чтобы соединить такой фитинг с прибором, нужно использовать болты или саморезы в зависимости от того, из какого материала он изготовлен. Чтобы фланец плотно прилегал к корпусу и впоследствии мог легко демонтироваться, между ними нужно уложить резиновую прокладку.

Неразъёмные

В раструб

Чаще всего удлинение гофрированной трубы осуществляется путём вставки одного изделия в другое. Такой способ пришёл в электротехнику из монтажа канализации, где чаще всего применяются специальные фасонные трубопроводы. Для соединения «в раструб» нужно, чтобы наконечник одной трубы имел меньший диаметр. Если это не предусмотрено производителем, можно просто взять обжимную муфту и надеть её на одну из труб. После соединения муфта просто снимается, и трубы плотно прижимаются друг к другу.

Сварка

В самом начале статьи мы рассмотрели, какая именно полимерная продукция лучше всего подвергается обработке. Чаще всего сваривают полиэтиленовые трубы и изделия из ПВХ. Для этого используются специальные аппараты — они могут быть как ручными, так и предназначенными для стационарной установки. Чтобы воспользоваться этим способом, достаточно зафиксировать концы двух труб в специальных креплениях аппарата. Дорогостоящая техника может оснащаться дополнительными модулями — например, установкой для фланцевания.

В качестве соединительного материала для трубопроводов может использоваться высокопрочный полимерный клей. Трубы плотно прижимаются друг к другу, фиксируются в таком положении и обрабатываются специальным составом. Чаще всего он представляет собой многокомпонентный акриловый или эпоксидный пластик, который приобретает свои свойства и затвердевает под воздействием кислорода и влаги, которые всегда содержатся в атмосферном воздухе. После застывания клей образует соединение, прочность которого не меньше, чем у сварочного шва.

Фитинги

Следующий способ подходит исключительно для пластиковой гофры — его крайне редко применяют при соединении нержавеющих труб. Его особенность заключается в том, что между двумя участками устанавливается специальный соединитель для гофрированной трубы — прямая труба, уголок, тройник, крестовина. Трубы могут привариваться или приклеиваться к нему в зависимости от их разновидности. Особой разновидностью крепления фитингами является применение сварных муфт, которые отличаются от описанных выше разъёмных соединений только фиксацией путём термической обработки.

Для чего нужна

Гофрированная труба обеспечивает защиту и продлевает жизнь электропроводке.

Электрический кабель и провода прокладываются в гофре:

для огнезащиты при возгорании горючих стен из дерева или каркаса, вагонки или перекрытий;
под прокладку, под отделочный материал: вагонку, гипсокартон, плиту ПВХ, чтобы обеспечить безопасность жильцов. При ремонте хозяева сверлят стены или пробивают их, а значит, могут повредить изделия и пострадать от электричества;
под пол, чтобы защитить электропроводку от сдавливающего эффекта бетона, заливающегося в основание пола;
под пол, чтобы провода можно было поменять, если они повредятся или устареют;
для защиты от внешних климатических и механических воздействий при наружной укладке.

Типы и виды гофрированных труб

Гофрированные трубы делятся на категории по прочности. Поэтому, при выборе продукта, важна их толщина, используемый материал и технологии изготовления.

Гофрированные трубы делятся на:

Легкие, имеющие стенку 1-2 мм толщины и достаточную гибкость. Трубы используют при прокладке проводов под обшивку стен и потолков. Защита от механической нагрузки слабая.
Средние, имеющие стенку 2-3 мм, но изготовленные из более прочных материалов. Трубы используют при прокладке в стены и стяжку. Защищают провода и кабеля в стенах, но эффективность при укладке в пол снижается.
Двухстенные, со стенкой 3-4 мм и ребристой основой. Подходит для прокладывания под пол, с возможностью поменять кабель в будущем.
Тяжелые, имеющие толстую стенку 5-7 мм. Гнутся под усилием, но укладываются в стяжку и закапываются в стену. Направление изменяется уголками и специальными муфтами. Степень механической защищенности и влагостойкости – высокая.
Армированные, толщиной до 5 мм. Пластиковая оболочка и скрученная спираль из стали подходят для грунта. Надежный вариант при любом использовании.

Гофры комплектуются специальными протяжками. Они применяются для того, чтобы протянуть кабель или провод черед гофру. Кабель привязывается к тросу и тянется через всю полость гофры. Отсутствие элемента – проблема для строителя или владельца. Даже если трос имеет достаточную жесткость, просунуть его сквозь трубу будет сложно.

Пластиковые гофры могут иметь сразу несколько слоев. Они имеют ребристую поверхность снаружи и гладкую внутри. Стоимость продукта в 2-3 раза выше, чем однослойного. Гладкая внутренняя поверхность способствует 1-2 минутному протягиванию пятиметрового кабеля через гофру.

На строительном рынке продаются металлические гофры. Некоторые продукты для защиты имеют оцинкованную поверхность, а некоторые – стальную. Повышенной гибкостью отличаются полимерно-металлические изделия.

Гофрированные трубы для канализации и как осуществляют их установку? Инструкция +Фото и Видео

Даже в древние времена устройство быта люди обустраивали сточную систему, выкладывая сточные канавы камнями. Но после того, как освоили литейное дело и начали производить трубы из металла.

Трубы из металла и начали применять для прокладки канализации, но в современном мире в канализационной системе очень часто стали использовать трубы из пластика. Трубы из пластика для канализации бывают гладкими и гофрированными.

Труба гофрированная имеет разные размеры и цены. Купить гофрированную трубу можно в строительных магазинах или рынках.

Общие сведения

Чтобы производить гофрированные полипропиленовые трубы созданы новые технологии, которые учитывают применение сложных полимеров, которые отличаются большим сопротивлением к разным химическим воздействиям и ударопрочностью.

Данные приобретенные качества увеличивают срок использования канализационных труб. С внешней стороны гофрированные трубы имеют ребристую поверхность, то есть гофру, а с внутренней стороны трубы имеют очень гладкую поверхность.

Существует ряд плюсов при применении гофрированных труб при монтаже наружного трубопровода, далее мы их перечислим:

Трубы имеют доступную цену;
Трубы просты в установке, не требующие использования какого-то специального оборудования;
Очень долгий срок службы примерно пятьдесят лет.

Виды труб

Как универсальный материал гофротрубы для канализации используют как в личном строительстве, так и на производстве. Их применение будет зависеть от характеристик и вида строительного материала. Посмотрев на вышенаписанный материал, хотим предложить классификацию гофрированных труб.

Электромонтажные гофрированные трубы обладают средними оценками по прочности и по гибкости, которая состоит в механической устойчивости;
Гофрированная труба однослойная. У нее лёгкий вес и отличной гибкостью, используют для защиты газопроводов и электрокабелей;
Двухслойные гофрированные шланги. Используют для защиты электрических кабелей.
Труба гофрированная двухслойная, более прочные к механической и химической нагрузке и используют их в канализационных трубопроводах.
Гофрированные трубы подразделяют на следующие группы:
Легкие трубы. Они обладают низкой механической устойчивостью. Их нельзя использовать под землёй, а можно использовать только для наземного монтажа;
Тяжелые трубы. Они имеют среднюю механическую устойчивость и их используют для коммуникаций, расположенных под землёй;
Сверхтяжелые трубы. Имеют большую механическую прочность и по этой причине их применяют для устройства трубопровода в специальных условиях, например под проезжей частью или под железной дорогой.

Негорючий материал из полимера необходим для производства трубопровода и имеет диэлектрические качества, что позволяет прокладку электрического кабеля, потому что не потребуется заземление. Данные трубопроводы имеют диаметр от 16 мм до 63 мм. Главной характеристикой является гибкость и жесткость, они определяют назначение определённого вида гофрированной трубы.

Реберная жесткость гофрированных труб, позволяет осуществить монтаж канализационной системы даже на глубине в двадцать метров под землёй и ливневой канализации.

Читать еще: Как правильно загнуть профильную трубу для теплицы?

Данные параметры материала способствуют переносить различные механические нагрузки, например давление грунта, что даёт возможность монтажа под землёй.

Не гофрированные трубы (гладкие) отлично подходят для электропроводки, а также систем дренажа и канализации.

Для строительства систем дренажа из труб ПНД почти идеальны, потому что они лёгкие и с готовой перфорацией Этот материал покупают намотанным на бухты. Хорошая эластичность труб позволяет сделать сборку труб без применения компрессионных фитингов это сильно экономит средства и время.

Чтобы смонтировать канализационный трубопровод подойдет двухслойная гофрированная труба диаметр которой состоит из 110 до 200 мм.

Монтаж гофрированных труб канализации

Для установки канализационного трубопровода из гофрированных труб нужно следовать следующим правилам:

Подготавливаем траншеи;
Укладываем и присоединяем трубы;
Засыпка траншей.

При подготовке траншей нужно выдержать уклон труб канализации для того, чтобы нормально функционировала самотечная система.

Траншея должна быть комфортной ширины для монтажника, а это значит, что между стенкой траншеи и трубами расстояние должно быть примерно двадцать сантиметров. Обязательно дно траншеи осматривают на наличие больших камней или мёрзлых участков земли, в том случае, если данные огрехи найдены, то их следует засыпать землёй и уплотнить.

Если же грунт окажется рыхлым, то его дно необходимо укрепить бетоном. На каждый вид грунта необходима «подушка» из песка либо некрупного гравия высота ее должна быть примерно 15 см. Но не нужно уплотнять те места, где предполагается установка смотрового колодца, около двух метров до колодца. Для своей застройки, во время монтажа трубопровода, укладка в траншеи труб возможна вручную, а вот монтаж центральных магистралей производят при помощи подъёмных кранов.

Способы соединения

В частном строительстве соединение труб производят в раструб, то есть соединение в воронкообразное расширение. Такая технология соединения труб возможна только весной или летом при температуре +15 градусов. Но для начала необходимо сверить размеры, которые указаны в проекте, а также совершить проверку на наличие видимых ошибок.

Трубы укладывают по борту траншеи, так чтобы раструбы были повернуты в другую сторону от наклона. Для начала обеспечивают защиту раструба и гладкой части труб. На втором витке гофрированной трубы, в паз укладывают прорезиненные уплотнители (кольца) и обязательно профиль уплотнителя должен быть направлен в другую сторону от ввода трубы в раструб. Когда для сборки трубопровода из пластика используются соединительные детали из других материалов, например железобетона, асбестоцемента или же чугуна используют специальные фитинги в виде муфт или же фланцев. Муфтовое кольцо внедряют в первый или во второй паз рифленых ребер, например диаметр 25-12 см вставляют в первый, а если диаметр 12-20 см, то в другой.

Благодаря муфтам получается надёжное герметичное соединение труб.

Так же трубы соединяют при помощи сварки и сварку осуществляют сварочным аппаратом.

Сварка труб осуществляется следующим образом: сначала разогревают торцевые участки труб до того, как полимерный материал начнёт плавиться и соединяют их с установленным давлением. После чего появляется единый шов. Необходимо учитывать, то какая у труб толщина стенок и диаметр монтируемых деталей.

В траншеи между труб на 8-100 мм, засыпают песок и уплотняют. А сверху песка засыпают грунт, который извлекали, когда копали траншею. Очень важно проследить за тем, чтобы в грунт не попадали валуны или огромные комки мерзлой земли.

Сравним трубы из ПВХ и ПНД

Установка гладких полиэтиленовых труб производится тремя способами:

В фитинге устанавливают спираль, которую нагревают паяльником и образуют плавленый шов;
Плавление шва встык при помощи паяльника и остывания шва;
При помощи компрессионной муфты.

Трубы из полиэтилена и фитинги имеют стойкость к нефтепродуктам, бытовой химии, щелочам, жирным маслам и кислотам. Трубопровод канализации выдержит залповый сброс горячей воды или промерзанию воды в трубопроводе. По технической несовместимости монтаж труб из ПВХ и труб из ПНД невозможно.

Трубы из ПНД и трубы из ПВХ, на сегодняшний день очень популярны и какие из них использовать, зависит от назначения и фирм производителей. Наиболее известные и широко используемые производители это «КОРСИС», «ПРАГМА», «ФД- пласт» и многие другие. Трубы из полиэтилена обычно дороже труб из ПВХ примерно на 25%; Когда ПВХ нагревают, то он выделяет плохие вещества и растворяется в некоторых химических веществах;

Трубы из ПВХ при минусовых температурах становятся довольно хрупкими. ПВХ при отрицательной температуре становиться хрупким.

Все способы соединение пластиковых труб своими руками

Все чаще при создании отопительных и водопроводных конструкций используются пластиковые трубы. Выбор мастеров данного вида изделий обусловлено легкостью не только самих изделий, но и непосредственного соединения пластиковых труб.

Однако, при выборе определенного вида пластиковых арматур стоит заранее ознакомиться с правилами монтажа каждого отдельного вида пластикового изделия.

Разновидности пластиковых труб

Прежде чем разобраться с тем, как соединять пластиковые водопроводные трубы, стоит узнать какие виды находятся в магазинах и чем они отличаются друг от друга.

Пластиковые трубы бывают следующих видов:

ПВХ – изделия из поливинилхлорида отличаются особенной гладкостью внутренней поверхности и аккуратностью внешней стенки, благодаря которым изделия широко используются для сантехнических конструкций и водопроводов. Основное преимущество данного вида изделий является легкость монтажа, при котором не требуется специального оборудования, так как соединение происходит «холодным» способом.
РР – полипропиленовые конструкции бывают однослойные и многослойные. Диаметр таких изделий начинается от 16 мм и доходит до 1,25 метра. Соединить полипропиленовые трубы можно специальным аппаратом. Одним из преимуществ данного вида является возможность их перехода с помощью специальных фитингов на арматуры из металла, что является достаточно актуальным в жилых домах при проектировании отопительных и водопроводных конструкций.
РЕ – полиэтиленовые конструкции являются универсальным средством для ремонтов в любое время года, так как могут монтироваться даже при температуре в -20 градусов. Бывают двух видов: ПНД (низкого давления) и ПВД (высокого давления). Диаметр этих пластиковых труб бывает от 20 до 63 мм с максимальными показателями давления от 5 до 10 атмосфер. Для сварки внутри каждой конструкции находится резиновая муфта, которая позволяет легко провести электросварку.
РЕХ – изделия из сшитого пропилена проходят при производстве дополнительную обработку высокого давления, которая делает конструкции из такого материала более выносливыми, даже при постоянных перепадах температуры. Используются такие изделия, как для бытовых целей, так и для построения систем подогрева пола. Соединение проводится с помощью фитингов и обработками специальными газами или путем облучения потока электронов.
PEX-AL-PEX – конструкции из металлопластика обладают дополнительной устойчивостью к внешним воздействиям, благодаря слою из алюминиевой фольги, который располагается между двумя слоями сшитого полипропилена. Несмотря на многослойность таких изделий металлопластиковая арматура сохраняет гибкость. Соединение производят с помощью фитингов под опрессовку или же закручивание.

Делая свой выбор в пользу одного из видов пластиковых труб, изначально рекомендуется изучить особенности установки каждого.

Способы соединения пластиковых труб

Соединение для пластиковых водопроводных труб, конструкций отопления и канализационной системы занимает важное место, так как при правильном проведении монтажа пластиковые трубы смогут прослужить свой максимальный срок службы, который зачастую варьируется от 10 до 20 лет.

Чтобы разобраться, как соединить водопроводные или иные конструкции из пластиковых труб, нужно ознакомиться не только с тонкостями производства выбранного материала, но и понять какие будут оказываться воздействия на трубопровод. Это необходимо для того, чтобы не была нарушена технология установки (некоторые виды изделий не могут устанавливаться при температуре окружающей среды ниже 0 градусов) и непосредственной эксплуатации (у каждого вида есть свои максимальные показатели температуры и давления, систематическое нарушение технических характеристик приведет к разрушению изделия).

Способы соединения для каждого вида могут быть совершенно разными, начиная от правильного использования специальных соединителей (фитингов и муфт) и заканчивая обработкой подключенными пероксидами или азотосоединениями.

Как соединить пластиковые трубы

В первую очередь при установке или замене пластиковых труб необходимо разобраться, какая будет сфера использования, так как соединять пластиковые трубы для водопровода необходимо при выполнении отличных условий от сборки конструкций для отопления или канализации.

Читать еще: Как варить пластиковые трубы для водопровода?

Попробуем разобраться в особенностях для каждого участка будущего использования:

водопроводы – здесь в первую очередь нужно определиться будет конструкция внутренней или наружной. Также важно сразу понять температурные показатели проходящих жидкостей (у пластиковых труб максимальный показатель температуры воды не превышает 100 градусов, а давление зачастую не превышает 5 атмосфер). Для построения водопроводных сетей рекомендуются металлопластиковые изделия;
отопительные конструкции – при создании данных систем стоит также учесть место расположения изделий и максимальную температуру жидкостей. До появления металлопластиковых изделий, которые вышли на рынок сравнительно недавно — около 10 лет назад, зачастую для создания отопительных систем использовались полиэтиленовые, поливинилхлоридные и полимерные арматуры. Однако хозяева стали отмечать, что под воздействием температур конструкции начинали деформироваться, чем портили эстетику (при внешнем расположении) или непосредственно стену (если располагались в стене);
канализационные системы – в основном используются конструкции из полиэтилена, ПВХ и полипропилена. Здесь при выборе стоит отдать предпочтение изделиям с большим сроком эксплуатации, не забывая о соблюдении технологий соединения, чтобы сделать этот срок действительно долгим.

Соединение труб пвх

Соединение труб из поливинилхлорида проводится как мастером, так и своими руками, так как соединять трубы пвх не составит никакой сложности даже при отсутствии опыта.

Существует несколько видов соединения пвх труб:

в раструб – для проведения данного вида соединения будет необходимо изначально очистить оба конца пластиковых труб от загрязнений и пыли, а на гладком конце изделия, который будет вставляться в раструб, необходимо даже снять фаску. Далее проверяется, чтобы резинка в соединителях для труб пвх располагалась равномерно по поверхности кольца. Рекомендуется обработать поверхности будущего соединения специальной смазкой (использование нефтехимических масел запрещено), после чего происходит непосредственно соединение деталей, при этом арматуры располагаются на одинаковом уровне. Если соединение проведено правильно, то при проверке до резиновой прокладки по окружности арматуры будет одинаковое расстояние (это провеяется с помощью тонкой палочки, которая помещается между поверхностями гладкой пластиковой трубы и раструба). Преимущество данного способа – он проводится без сварки и без паяльника;
фланцевый способ – такой способ проводится с использованием специальных чугунных фланцев, которые одеваются на отрезанную арматуру с применением резиновой прокладки. После того как фланец будет полностью помещен на конец изделия и между ними будет находится резиновая прослойка из муфты, мастера производят закрепление чугунного соединения при помощи специальных болтов. При этом материале соединения отмечается больший эксплуатационный срок, поэтому зачастую этот способ используется для конструкций водоснабжения.

Как соединить полипропиленовые трубы

Для соединения полипропиленовых изделий потребуется специальный паяльник или сварочный аппарат.

Этапы соединения деталей из полипропилена:

Разметка и нарезка изделия на необходимые составляющие.
Зачистка поверхностей от зазубрин и неровностей, обработка обезжиривателем.
Отмечается глубина вхождения пластиковой трубы в фитинг, переходники для этого обычно замеряют и оставляют 1 мм до крайней стенки.
Происходит нагревание на гильзе паяльника конца арматуры и фитинга, при этом нагрев обеих деталей производится одновременно, так как при несоблюдении технологии будет сделан не подходящий шов, а детали сразу забракованы.
После того как прошло необходимое время, обе детали снимаются и вставляются друг в друга, при этом не стоит проводить прокручивание элементов.

Соединение полипропиленовых труб.

Важно! При проведении пайки у мастера есть несколько секунд до полного застывания материалов, которые могут позволить скорректировать расположение деталей, в ином случае полученную конструкцию придется забраковать.

Особенности монтажа металлопластиковых труб

При монтаже водопровода все чаще отдается предпочтение металлопластиковым трубопроводам, это связано, в том числе, и с легкостью установки таких конструкций.

Соединение металлопластиковых изделий проводят с использованием двух видов фитингов:

Компрессионные фитинги – они состоят из непосредственного корпуса соединителя с резьбой, обжимного кольца, накидной гайки и уплотнительного кольца. Вся эта конструкция позволяет соединить металлопластиковые изделия в надежную систему водоснабжения. Преимуществ у такого способа монтажа достаточно, начиная от отсутствия специализированного оборудования (потребуется только гаечный ключ подходящего размера), заканчивая возможностью замены деталей. Сам монтаж проходит следующим образом – вначале снимается закручивающийся элемент и обжимное кольцо, которые одеваются непосредственно на арматуру. Далее труба вставляется в фитинг с резьбой до упора, натягивается кольцо также до конечной отметки, а финишным этапом будет закручивание гайки.
Пресс-фитинги – еще более простой способ соединения пластиковых труб, однако здесь потребуется специальное устройство для соединения деталей – зажимные клещи. Обжимную гильзу помещают на изделие, которую вставляют до упора в корпус фитинга, далее с помощью инструмента проводят обжим гильзы. Такая конструкция позволяет даже прокручивать арматуру в фитинге, не нарушая герметичность.

Как происходит установка полиэтиленовых труб

Монтаж полиэтиленовых изделий бывают двух видов:

Разборные – соединения, которые в дальнейшем корректируются и ремонтируются, создаются с помощью соответствующего фитинга (стальные фланцы или компрессионные фитинги). При данном способе соединения потребуется только гаечный ключ и прибор для снятия фаски. Пластиковые трубы обрабатываются, обезжиреваются и предварительно смазываются для улучшения вхождения в соединительные элементы. После этого происходит закручивание гаечным ключом фитинга.
Неразборные – не предполагают дальнейшей разборки, производится с использованием сварки. Для соединения водопроводных сетей чаще используется этот способ, по причине их лучшей герметичности и устойчивости к перепадам давления. Здесь мастеру потребуется сварочный аппарат. При проведении монтажа стоит помнить, что температура плавления ПНД изделий составляет 270 градусов.

Важно! Рекомендуется проводить сварку полиэтиленовых арматур при температуре окружающей среды не ниже +5°С, а остывание происходит естественным путем, без использования дополнительных средств.

Правила эксплуатации пластиковых конструкций

В зависимости от того как соединяются выбранные пластиковые трубы, возможно увеличение их сроков эксплуатации трубопроводов.

Соединение пластиковых труб для водопроводов рекомендуется делать с использованием сварочных агрегатов, так как этот способ соединения дает лучший результат целостности конструкции и не требует постоянного подтягивания фитингов.

Немаловажным будет правильно подобранное расположение, так как во многих случаях причиной нарушения правил эксплуатации служат физическое воздействие и невозможность контроля над состоянием соединений, если таковое требуется.
Также важным пунктом эксплуатации является использование конструкции в температурных условиях, которые соответствуют техническим характеристикам изделия. Если планируется построение конструкции в помещениях, где температура будет опускаться ниже нуля градусов, рекомендуется использование специальных изолирующих материалов, которые смогут позволить не замерзать пластиковым трубам при перепадах температур.

Правильная эксплуатация позволит на протяжении десятков лет не волноваться о целостности трубопровода.

Как соединяются между собой гофрированные трубы

При прокладывании трубопроводов для кабельных систем могут использоваться различные способы их соединения. Каждый из них имеет свои технологические особенности и преимущества, которые стоит рассмотреть подробнее. Однако, прежде, чем рассматривать соединение гофрированных труб, нужно сказать об их разновидностях.

Какими бывают гофрированные трубы для кабеля?

Наиболее распространены гофрированные трубы из ПВХ — они отличаются хорошими физическими свойствами и умеренной стоимостью. Такие изделия хорошо поддаются термической обработке, однако при сильном нагреве они могут выделять газы-галогены, вредные для людей и оказывающие корродирующее воздействие на технику.

Специально для применения в местах скопления людей на небольшой территории были разработаны бегалогенные трубы. Среди них самое широкое распространение получили полиэтиленовые изделия (ПНД). Они устойчивы ко всем видам воздействий и менее эластичны, чем их аналоги. Однако полиэтиленовые предметы идеально подходят для термической обработки.

Трубы для прокладывания кабельных систем могут изготавливаться из полипропилена. Такой материал устойчив к воздействию экстремальных температур, поэтому работать с ним достаточно трудно.

Наконец, нужно выделить и продукцию из термопластичных полиолефинов. Они считаются наиболее безопасными, но обрабатывать их достаточно сложно, поскольку при сильном нагреве их пластичность резко повышается.

Способы соединения

Разъёмные

Муфтовый

Фланцевый

Неразъёмные

В раструб

Сварка

Читать еще: Гофрированная труба из нержавеющей стали для водопровода

Фитинги

Принципы подбора

Сразу стоит сказать, что неразъёмные соединения применяют только при большой длине магистрали, а также при повышенных требованиях к прочности защитной оболочки. Поэтому задумываться о приобретении дорогостоящего полимерного клея, и тем более сварочного аппарат нужно только в подобных случаях.

Если по всей длине кабельной линии придётся делать только 1–2 соединения, которые будут постоянно находиться на виду, лучше использовать метод «в раструб». Разъёмные способы крепления на основе муфты и фланца применяются в тех случаях, когда кабельная линия прокладывается через помещения или территории с особенно агрессивными условиями окружающей среды. Они представляют собой компромисс между прочностью и удобством обслуживания трубопровода.

Варианты соединения ПНД труб с другими видами

При монтаже систем подачи воды в некоторых случаях обоснованно использование труб ПНД. Чем отличается этот материал, какими свойствами он обладает, а также о его отрицательных и преимущественных качествах, соединениями с разными типами труб, а также о специфике установки таких труб — основная тема статьи, которую мы предлагаем Вашему вниманию.

Что представляет собой ПНД труба

Изготавливаются эти трубы из полимера, который носит название «полиэтилен низкого давления». Материал отличают такие качества, как высокая прочность, легкость, химическая безопасность (не вступает ни в какие химические реакции), отсутствие в материале вредных примесей, что является залогом его безопасности для применения. Полимер не расширяется от воздействия тепла, у труб ПНД высокий коэффициент эластичности (при замерзании воды в трубе труба не лопается). За счёт гладкости внутренних стенок не происходит откладывания налета внутри трубы.

Основное преимущество труб ПНД перед другими — возможность их самостоятельного монтажа, без аренды специальной техники и вызова соответствующих специалистов. Но, при всей при широкой палитре плюсов, при эксплуатации труб ПНД имеется и два существенных минуса: их нельзя применять для монтажа системы горячего водоснабжения. Температура внутри трубы не должна превышать 40°С. И от прямого действия ультрафиолета полимер быстро теряет прочность.

Стыковка ПНД фитингов

В основном для соединения труб из ПНД используют специальные фитинги. Наиболее простым для самостоятельного соединения этих труб считается установка компрессионного фитинга. Он может справиться с давлением воды до 10 атмосфер.
Фитинг компрессионного типа комплектуется компонентами:

корпус фитинга;
гайка зажимная;
цанга;
кольцо стопорное;
прокладка из резины.

Перед началом соединения труб следует подготовить их концы к монтажу. Срезы труб должны быть строго перпендикулярными, не иметь шероховатостей или заусениц. По внешнему краю трубы делается отметка (для того, чтобы не повредить резиновую прокладку).

Монтаж фитинга осуществляется следующим образом: на готовую трубу в следующем порядке надеваем — гайку зажимную, затем цангу и кольцо стопор. Прокладку из резины помещаем в корпус. Соединяем корпус с трубой с заранее смонтированными деталями, и прочно, с силой, закручиваем.

Установка соединений под регулирующие и запорные вентили имеет свои особенности. Одна сторона фитинга имеет специальный фланец, другая — выходную систему под задуманный тип стыковки. Присоединение такого фитинга осуществляется посредством гаек, болтов и специальных прокладок.

Стыковка ПНД с полипропиленовой трубой

Иногда возникают ситуации, когда в процессе изготовления трубопровода приходится иметь дело с различными трубами из различающихся материалов. Чаще всего такие ситуации бывают при монтаже поливных систем.

Рассмотрим ситуацию на примере стыкования полипропиленовой (среза) трубы с трубой ПНД. Для соединения полипропиленовых труб с трубами иных видов созданы специализированные фитинги, с нанесением односторонней резьбы. Та часть такого фитинга, что без резьбы, сваривается с ПП трубой, а противоположная сторона (где резьба), присоединяется к трубе такого же диаметра (из ПНД).

Резьба фитинговой системы для стыковки различных разновидностей труб бывает как снаружи, так и внутри. Возможно также осуществить монтаж 2 видов этих труб при помощи такой детали, как комбинированная муфта. В данной ситуации, на ПНД трубе закрепляется цанговое соединение с резьбой, а на пропиленовой трубе производится установка комбинированной муфты. Для лучшего уплотнения на резьбу перед закручиванием накручивают фум-ленту или аналогичный уплотнитель. Далее конструкция с усилием завинчивается.

Наиболее простой способ — соединить два вида разных труб (ПНД и полипропиленовую) при помощи фланца. Для повышения уплотняющих свойств между фланцами вставляется резиновая прокладка. Конструкция стягивается болтами. При подготовке труб из разных материалов к монтажу следует учитывать их размерные параметры и технологические свойства, соединяемые поверхности должны быть зачищены и подготовлены.

Стыковка ПНД с металлической трубой

Соединения труб ПНД, применяемые с помощью металлической резьбы, выполняются в основном для соединения ПНД с металлическими трубами. Потребность в таком типе соединений может возникнуть при монтаже ПНД с металлическими трубами, которые сложно демонтировать (чугунные стояки), либо при подключении системы водоснабжения к центральной магистрали (высокое давление), где на выходе используются прочные металл составные трубы, а от них уже идут ответвления из полимеров.

Для показанного типа соединений предназначены двусторонние фитинги, одна сторона которых с резьбой, а другая имеет компрессионное значение. Этот вид фитингов соединяют принципом «цангового соединения муфтой». На трубу, произведенную из ПНД, монтируют разборный участок фитинга, крепят его путем заваривания, а позже уже присоединяют резьбовой элемент к трубе из металла. При невозможности использовать принцип сварного соединения, применяют фланцевую систему. Неограниченный выбор вариантов моделей арматуры для труб можно адаптировать под любые потребности.

Стыковка трубы ПНД со шлангом

Для соединения трубы ПНД и поливочного шланга не потребуется специальная паечная аппаратура. Нужно лишь приобрести специальный фитинг компрессионного типа, для труб, произведенных из ПНД, лучше сразу в комплекте с запорно-регулировочным вентилем. Принцип стыкования трубы из ПНД и поливочного шланга аналогичен процессу объединения фрагментов труб. Фитинговые системы для присоединения шланга, на выходе оборудованы специализированным «выходом-елочкой», на который впоследствии натягивается шланг необходимой длины, и обжимается хомутом нужного размера. Установка фитинга с краном более удобна, его практичнее демонтировать при необходимости, с наступлением осенне-зимнего сезона. Для отключения подачи воды нет нужды перекрывать всю систему водоснабжения, достаточно закрыть выходной кран. Для более быстрого монтажа имеется готовый вариант — ПНД кран, где контроль напора воды и фитинг, для закрепления на трубе, представляют одно целое.

Стыковка ПНД труб с ПВХ

При соединении труб ПНД, с трубами, изготовленными из поливинилхлорида, надо учитывать определенные параметры. По трубам, изготовленным из полимера низкого давления, могут транспортироваться любые текучие среды. Изделия же из поливинилхлорида используются только для перемещения жидкостей. По сравнению с трубами из полиэтилена низкого давления, труба из поливинилхлорида может выдерживать до шестидесяти градусов Цельсия. А вот морозоустойчивость у этих видов труб разная. При снижении температуры окружающей среды до минус 10°С, труба из поливинилхлорида может начать трескаться. При высоких нагрузках (давление воды в трубе), ПНД прочнее, чем поливинилхлорид. Поэтому, из-за существенной разности технических характеристик, прямое сваривание таких видов труб категорически не рекоменодовано. При нарушении этого параметра, допускаемого иногда некомпетентными специалистами, может произойти внезапное разрушение участка трубы. Между собой отдельные отрезки труб из поливинилхлорида монтируются путем электромуфтовой сварки, или контактной пайки.

Трубы, произведенные из полиэтилена (полимера) низкого давления безвредны для здоровья человека, поскольку являются химически инертными, а труба из поливинилхлорида, разрушаясь по прошествии времени, может начать выделять в транспортируемую среду токсичные вещества (хлориды). Поэтому трубы, что из поливинилхлорида, применяются чаще лишь для безнапорной транспортировки канализационных стоков, систем технического водоснабжения, полива и дренажа.

В системе водоснабжения, предназначенной к прямому использованию человеком (вода для приготовления пищи), поливинилхлорид применять не рекомендуется. Хотя, для систем бытового водоснабжения существует особый вариант поливинилхлорида, его непластифицированная форма, не выделяющая в перемещаемую среду токсичных веществ.
При монтаже разнородных по структуре материала труб (ПНД и ПВХ), рекомендовано использование специальных переходных модулей. Только таким способом можно избежать проблем с протечкой жидкости, обеспечить герметичность соединения, и предотвратить возможное повреждение участка трубы.

голоса

Рейтинг статьи
