Как правильно сваривать пластиковые трубы?

Как сваривать пластиковые трубы аппаратом для сварки в домашних условиях

В квартирах многоэтажек застройки прошлого века, при строительстве частных домов для замены или монтажа системы водоснабжения, водоотведения, отопления используют пропиленовые трубы и комплектующие элементы. Соединения делают резьбовые и сварные. При сварке пластиковых труб используют нагревательный инструмент, освоить его несложно. Монтировать водопроводные системы из полимеров можно самостоятельно, зная азы технологии.

Какие трубы можно сваривать

Трубы выпускают из различного пластика: ПВХ, полиэтилена, пропилена. Металлопластиковые трубы дополнительно армируют алюминием, их монтируют резьбовыми соединениями. Пластиковые трубопроводы диаметром от 20 до 40мм сваривают враструб бытовым оборудованием, работающим от сети 220 вольт. Для сварки ПХВ труб большого диаметра чаще используют профессиональные цилиндрические паяльники.

При самостоятельном выборе комплектующих для трубопровода ориентируются на маркировку «PN». Для теплосистем, трубопроводов горячего водоснабжения выбирают пластиковый прокат с маркировкой:

• PN20, они эксплуатируются при температуре от +80 до +95˚С;
• PN25, допускается температура теплоносителя свыше +95˚С.

Для ХВС выбирают трубы и соединительные элементы с маркировкой PN10 (рабочая температура не выше +40˚С) и PN16 (допустимый нагрев до +60˚С).

Необходимые оборудование и инструменты

Для сварки пластиковых труб удобно использовать мечевидные паяльники со съемными насадками. Нагревательный элемент для сварки труб представляет собой плоскую платформу, называемую утюгом, в ней есть отверстия для крепления нагревающих насадок.

У сварочного аппарата для сварки пластиковых труб обязательно есть температурный регулятор, световой индикатор нагрева. Кроме оборудования для сварки нужны инструменты для раскроя заготовок и снятия фольгирующего слоя. Режут пластиковый прокат любым удобным способом:

• труборезом, похожим на кусачки;
• ножницами по металлу;
• ножовкой с узким полотном.

Для зачистки срезов, удаления наплывов применяют напильники с мелкой нарезкой или наждачную бумагу. Для раскроя элементов трубопровода перед сваркой нужно подготовить линейку, угольник, фломастер или маркер.

Инструкция: как сварить пластиковые трубы

Учиться сварке пластиковых трубопроводов враструб нужно на практике. Трубные заготовки и комплектующие для систем всегда покупают с запасом. Для приобретения навыков работы на оборудовании пластиковые элементы нарезают небольшими отрезками. Технологический процесс состоит из нескольких этапов, каждый из них рассмотрен отдельно.

Подготовка труб под сварку

Нарезают пластик на фрагменты в соответствии со схемой разводки. Кромки делают под прямым углом. Сначала делают разметку, затем врезаются в пластик. Только после этого резким усилием разрезают заготовку окончательно. Элементы раскладывают на чистой ровной поверхности в удобном для сварки порядке. Рядом размещают необходимые соединительные элементы: фитинги, отводы, тройники, муфты.

Каждый стык перед сваркой зачищают, чтобы не оставалось заусениц, обезжиривают. Трубы с фольгированным слоем обязательно фальцуют – слой металла полностью срезают в месте стыка.

Настройка сварочного аппарата

На паяльнике закрепляют насадки необходимого диаметра. Инструмент для сварки прочно устанавливают на ровной поверхности, чтобы он не качался. Регулятор нагрева переводят в нужное положение. Для сваривания пластиковых труб паяльник разогревают от +255 до 280°С вне зависимости от толщины трубопроводов. Меняется только время нагрева деталей при сварке, интервал выдержки соединения до затвердевания.

Нагрев деталей

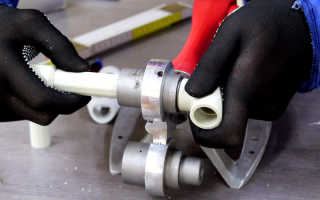

При сварке одновременно нагревают оба элемента: трубные заготовки снаружи (их вставляют в нагревательный элемент), фитинги – изнутри (их насаживают на нагреватель). Детали продвигают с умеренным усилием до упора – площадки утюга. От момента касания отсчитывается время нагрева, интервал зависит от диаметра трубной заготовки:

Время выдержки стыка от 4 до 8 секунд. Данные, приведенные в специальных таблицах сварки пропилена ориентировочные. Перед монтажом трубопровода время нагрева и выдержки устанавливают экспериментальным путем. Пластик должен разогреваться не на всю глубину стенки, чтобы не было внутренних наплывов. Опытные заготовки делают небольшими, чтобы просматривалась внутренняя поверхность раструбного соединения.

Соединение деталей

Разогретые на насадках полимерную трубу и фитинг нужно соединять быстро, с усилием, не допуская перекосов. Делают это одним движением, без проворачивания. Заготовки для сварки диаметром больше 50 мм (для системы водоотведения) соединяют с применением центровщика, вручную качественных соединений не получить. Заготовки удерживают в руках до затвердевания пластика. После этого образованный узел оставляют до полного охлаждения на 3-10 минут в зависимости от толщины заготовок.

Зачистка

Напильником аккуратно снимают наружные наплывы полимера. Они не должны быть большие при правильном разогреве и сжатии. Внутренних наплывов на швах не должно быть, это брак. После монтажа водопровода нужно удостовериться в надежности швов. Воду в систему подают не раньше часа выдержки. Если обнаружена протечка, стык вырезают, на его месте делают новое фланцевое соединение.

Распространенные ошибки при сварке пластиковых труб

Фитинги и трубы приобретают с запасом, чтобы потренироваться, перед тем, как сваривать трубопровод. Полипропилен от разных производителей различается по химическому составу, прогревается при разной температуре. Важно проверить время выдержки заготовок на паяльнике, пластик не должен прогреваться полностью, а только на 1/3 толщины. Нельзя допускать внутренних наплывов в трубопроводе.

Типичные ошибки новичков:

1. Плохая подготовка соединений. Фольгированный слой снимают полностью по всей разогреваемой площади.
2. Варить нужно только чистые трубы. Поверхность, на которой будут лежать заготовки, должна быть без грязи и пыли. Труба должна быть сухой, без остатков воды.
3. Соединяют разогретые заготовки только соосно. Для исправления неправильного позиционирования отводится несколько секунд. При деформации пластика качество шва снижается.
4. Несоответствие фитингов и труб. Они должны быть из одного материала. Экономия на комплектующих неуместна. При самостоятельной сборке водоводов собственник несет ответственность за качество швов. При аварии будет оплачивать ремонт в нижних квартирах.

Сваривать пропилен в домашних условиях несложно. Инструмент сдают в аренду, освоить его легко. Важно придерживаться режима сварки. Предварительно удостовериться, что температура нагрева, время выдержки подобрано правильно. Некачественный шов срезают, варят стык снова. При соблюдении технологии трубопровод прослужит долго.

Тонкости процесса сварки пластиковых труб

Пластиковые трубы – это отличный вариант, который подходит для замены водопроводной и отопительной системы. Их укладка напоминает скорее очень увлекательную игру, чем работу, а процесс сварки пластиковых труб во многом отличается от традиционных сварочных процессов.

Особенности

Сваривание пластиковых труб – это нагрев краев деталей, которые сваривают до определенной температуры. Такой процесс выполняется при помощи специального нагревателя и соединения одной детали в другую на определенную глубину.

Кроме этого, пластиковые трубы имеют некоторые преимущества:

• долгий срок службы;
• небольшую массу;
• монтажные работы проводятся легко;
• невысокую цену;
• не поддаются коррозии.

Также оборудование для сварки труб из пластика стоит дешевле, чем сварочный аппарат для конструкций из металла. К тому же с таким процессом может справиться даже неопытный человек, если есть помощник.

Детали конструкции надевают на накладки, специально для этого выполненные. Они некоторое время нагреваются до нужной температуры, после этого детали снимаются с накладок и очень быстро соединяются, при этом их нужно плотно сжимать. Края конструкции спаиваются и образуют единое целое.

У процесса сварки пластиковых труб есть и свои недостатки. Главным из них является возможность образования наплывов внутри трубы. Они появляются в том случае, если температура слишком высока, а при сварке этого точно не избежать, поэтому нужно проводить все работы очень аккуратно.

Не подойдет и слишком низкая температура – в этом случае детали просто не смогут полноценно соединиться между собой. Получается, что очень сложно найти оптимальную температуру для пайки.

Инструменты

Чтобы выполнить сварочные работы, понадобится несколько инструментов.

• Оборудование для сварки. Это может быть специальный утюг, сварочный аппарат для пластиковых труб или обычный паяльник. Провести этот процесс можно даже горелкой или специальным пистолетом.
• Насадки для паяльника. Самые популярные из них – это модели с размером 20 мм.
• Специальные ножницы аккумуляторного типа, которые имеют электрический привод. Такой инструмент имеет довольно высокую скорость обрезки. С его помощью на обрезку трубы тратится буквально несколько секунд. Если объем работы небольшой, то можно использовать обычную пилу или нож. Также профессионалы используют специальные ножницы.

• Швейер – это инструмент для зачистки контура. Он понадобится, если изделие покрыто слоем алюминия.
• Фаскосниматель. Используется при плохом качестве контура. Он применяется для того, чтобы пластик не задирался. Однако если были применены специальные ножницы, то он не понадобится, так как с их помощью все выполняется довольно аккуратно.
• Холодная сварка понадобится в тех случаях, если где-то произойдет утечка, и необходимо быстро подварить на месте.
• Фитинги или муфты. Выбирают их в зависимости от того, какое применяется соединение.
• Рулетка с карандашом или маркером. Требуются для отметки мест отрезов и соединений.

Все инструменты можно приобрести в специализированных магазинах. Однако при выборе сварочного аппарата стоит учесть его высокую цену. Если он будет использоваться только один раз, то лучше взять его в аренду.

Как паять?

Чтобы правильно сварить пластиковые трубы своими руками, нужна инструкция. Для начала необходимо определить, где будет происходить монтаж трубопровода. Желательно составить план, чтобы узлы, которые нужно сварить, не располагались в труднодоступных местах. Легче всего будет собрать всю конструкцию прямо на столе, чтобы затем можно было закрепить ее в уже отведенном месте.

После этого нужно подготовить сварочный аппарат. Его необходимо установить на специальную подставку, которая называется струбцине. Затем следует убедиться в том, что его контактные поверхности не загрязнены. Если грязь все же есть, то нужно протереть ее тканью, смоченной в техническом спирте.

На температурном датчике необходимо выставить температуру в 260 С. После этого сварочный аппарат подключается к электросети, и нажимается кнопка включения. Затем его прогревают в течение 15-20 минут. При первом использовании необходимо подождать еще 5 минут. Трубу нужно отрезать при помощи специальных ножниц в отмеченном месте. Затем подбирается фитинг с диаметром нужного размера. В насадку для сварки необходимо вставить одновременно конец пластиковой трубы и фитинг – они должны быть в одной плоскости.

С учетом диаметра трубы температура добавляется и держится необходимое для этого время. После нагревания элементов их нужно вынуть из сварочного аппарата и сразу соединить. Затем нужно в неподвижном состоянии держать их рекомендованное время. Через час после этого трубопровод используется по назначению.

Когда спайка готова, необходимо проверить узел на проходимость. Для этого его продувают или пускают через него воду. Если пайка выполнена герметично, то она может выдержать высокое давление.

Сваривать трубы из полипропилена не рекомендуется при низких температурах.

Если температура будет ниже нуля, то пластик будет довольно хрупким, и спайка получится негерметичной, что может привести как к протечкам, так и к разрыву трубопровода. Чтобы этого не случилось, в месте проведения сварочных работ устанавливают в палатке переносную печку или тепловую пушку.

Сварка пластиковых труб с большим диаметром. Чтобы запаять изделия большого диаметра, размер которых более 63 мм, нужно делать пайку стык в стык. В этом случае спайка выполняется при помощи расплавления торцовых труб, а также соединения их с большим усилием. Нужно наблюдать за тем, чтобы все концы заготовок были идеально ровными. Таким образом, спайка получится максимально прочной и способной выдержать высокое давление.

Раструбная или муфтовая спайка. Пластиковые трубы, имеющие диаметр до 40 см, спаиваются при помощи специального прибора ручного типа. Он состоит из центрирующего устройства, а также насадок для фиксации заготовок. Конец отрезанного куска трубы зачищается или напильником, или наждачной бумагой. Сварочный аппарат разогревают и загоняют в него все детали будущего трубопровода, затем проводят спайку. Все необходимо делать быстро, пока материал имеет необходимую температуру.

Также нужно обратить внимание на то, что при раструбной спайке внутренний диаметр неразогретого фитинга должен быть меньше наружного диаметра трубы. После сварки выдерживается некоторое время, которое отведено на охлаждение, при этом нельзя двигать и переворачивать элементы, чтобы избежать деформации.

Сварка армированных труб. Такие трубы применяются для систем отопления. Перед началом работ необходимо зачистить слой алюминия при помощи швейера. Это делают для того, чтобы в самом процессе эксплуатации, соприкасаясь с водой, алюминиевая фольга не смогла разрушиться, а также не дала протечек.

Сварка полипропиленовых труб при помощи промышленного фена. Такой метод используется лишь в некоторых случаях. Например, чтобы соединить два отрезка трубы, изготовить фасонные детали, сделать монтаж колена из отдельных элементов. При соединении пластика промышленный фен снабжается отражателем, то есть насадкой, имеющей специальное покрытие. Это делается для того, чтобы расплавленный металл к нему не прилип.

Когда фен установлен на поверхности стола, его нужно настроить на минимальный поток воздуха. Насадку разогревают до нужной температуры и после этого прижимают ее к торцам обеих пластиковых заготовок. Когда полипропилен размягчился, трубы необходимо соединить. Детали держатся в таком положении приблизительно 30 секунд. После этого они прилипнут друг к другу и затвердеют. Такая сварка очень прочная и долговечная.

Сварка пластиковых труб в неудобных местах. Конечно же, на прямых прогонах трубы намного легче паять. Что касается труднодоступных мест, то во избежание неприятных моментов в процессе монтажных работ нужно собирать трубопровод прямо на поверхности стола. В тех случаях, когда необходимо спаять трубы в очень неудобных местах, например, под потолком или возле батареи, без помощи еще одного человека не обойтись.

Когда все части пластикового трубопровода будут собраны, можно приступать к соединению узла на весу. Здесь тоже необходим помощник, который будет держать сварочный аппарат, пока детали соединяются. Если помощник тоже имеет хоть небольшой опыт работы со сваркой, делать это можно попеременно, что немного облегчит работу.

Все нужно делать быстро и точно, а при малейшем искривлении сразу нужно заменить испорченный элемент. Самым важным моментом считается соблюдение температурного режима, ведь при перегреве пластиковых труб может произойти потеря формы, из-за чего могут быть проблемы при монтажных работах.

Советы

Начиная сварочные работы водопровода своими руками, нужно прислушаться к советам и рекомендациям специалистов. Они помогут машинальные движения при сварке превратить в обдуманный процесс.

Если сварочные работы проводятся первый раз, то необходимо перед началом монтажа пластиковых труб немного потренироваться. После резки труб останутся ненужные куски, которые вполне подойдут для тренировки. Делать все нужно так, как при полноценном процессе.

Тренироваться необходимо до тех пор, пока не набьется рука. Если будут использоваться фитинги, то можно спаять пару элементов с ними. Не стоит жалеть один или два фитинга для тренировки, ведь потом можно испортить целую трубу, что во много раз дороже.

Покупать материалы необходимо с небольшим запасом, так как их можно повредить еще до начала работ. Даже опытные специалисты не застрахованы от каких-либо форс-мажоров, что говорить о новичке. Поэтому пусть лучше какой-нибудь элемент останется после окончания работ.

Соединяя конструкции с небольшим диаметром, нужно следить, чтобы вследствие перегрева материала в середине не образовались наплывы. В этом случае проход может закупориться, и в системе произойдет прорыв воды. Поэтому перед запуском необходимо продуть водопроводные трубы воздухом.

Кроме этого, существует еще много случаев, когда несоблюдение правил может привести к подобным протеканиям или закупоркам в системе. Например, неправильное введение трубы в фитинг, то есть не до упора. В таком случае между стенками труб образуется зазор, и обычные нагрузки окажутся слишком большими, что может привести к протечке.

Также можно протестировать качество, надавив на трубу или на место соединения. Конструкция должна выдержать такой тест. Если не выдержит, то и в процессе эксплуатации она окажется недолговечной. Поэтому приобретать полипропиленовые трубы нужно только у поставщиков, имеющих хорошую репутацию – в этом случае можно не беспокоиться о том, что конструкция в итоге прогнется или сломается под напором.

Собрав всю систему, начинать ее эксплуатацию нужно не раньше, чем пройдет хотя бы один час. Такого промежутка времени будет достаточно для затвердения швов. Не стоит удалять оплывы, когда идет процесс сварочных работ – это приведет к еще большей деформации труб, при этом такой процесс уже будет необратимым. Полипропилен после его разогрева остывает довольно быстро, поэтому медлительность в сварочном деле неприемлема.

Необходимо следить за тем, чтобы вода не попала в трубу, так как, нагреваясь, она превратится в пар, а соединение при этом потеряет прочность. Разогретые пластиковые трубы имеют очень высокую температуру, поэтому обязательно нужно принимать меры предосторожности. Чтобы защитить свое тело, надевают робу и толстые перчатки – это убережет кожу от ожогов. Все действия должны быть аккуратными и выверенными.

Начиная сварочные работы, все стыкующие элементы нужно обязательно зачистить и обезжирить, иначе качественная сварка не получится. Делать это нужно непосредственно перед началом работ.

Производители полипропиленовых труб говорят, что спаять изделия, имеющие разные торговые марки невозможно, ведь и трубы, и фитинги отличаются друг от друга, поэтому совмещение материалов с разными техническими характеристиками может привести не только к трудностям монтажных работ, но и стать причиной брака конструкции.

В процессе разводки используются и трубы, и муфты, а также поворотники. Поэтому стоит знать, что трубы нагреваются с внешней стороны, а все остальные элементы – изнутри. Не стоит забывать это правило, иначе соединения будут недолговечными.

Изучив все тонкости процесса сварки пластиковых труб, можно с легкостью определить для себя, какой вариант процесса выбрать при укладе нового водопровода или отопительной системы. Сварить такие трубы будет по силе каждому, если дома имеется помощник. Для работы не нужна никакая сложная машина, ведь достаточно только рук и сварочного аппарата.

О том, как паять полипропиленовые трубы самостоятельно, смотрите в следующем видео.

Технология сварки полипропиленовых труб своими руками: обзор способов и нюансов

Хотите отремонтировать или заменить коммуникации, выполненные из полимерных труб? Согласитесь, что совсем неплохо сэкономить на вызове мастера, выполнив сборку нового трубопровода самостоятельно. Но вы не знаете, как можно соединить отдельные элементы системы между собой и что для этого понадобится.

В представленной нами статье подробно описана технология сварки полипропиленовых труб – своими руками соединить их сможет любой начинающий сантехник. Мы расскажем, что нужно учитывать, как пользоваться паяльником для состыковки пластиковых элементов. Подскажем, в каких случаях применяются другие методы.

В помощь начинающему мастеру мы подобрали подробные видеролики, демонстрирующие пошаговый процесс выполнения сварки полипропилена, и фото-иллюстрации.

Трубы и вспомогательные элементы для сборки

Одним из неоспоримых достоинств полимерных труб является простота сборки.

Монтаж элементов можно производить практически везде: прокладывать открытым способом на стенах либо размещать скрыто под полом.

Полимерные трубы выпускаются диаметрами от 20 до 110 мм. Для бытовых целей чаще всего используются изделия размером 20/25/32/40 мм. Область из применения определяет показатель номинального давления материала.

В маркировочной надписи он обозначается буквами «PN»:

• PN 10 – выбирают для обустройства холодного водоснабжения.
• PN 16 – используют для холодной воды, но с более высоким напором, а также при обустройстве системы «теплый пол».
• PN 20 – изделия, единственным ограничителем которых является температурный режим транспортируемой через них жидкостей. Он не должен превышать отметки в 75 °С.
• PN 25 – универсальные изделия, применяемые для обустройства как «холодных», так и «горячих» систем, температура которых достигает отметки в 90 °С.

В продаже можно встретить полимерные изделия, оборудованные дополнительным армированием.

Главной особенностью полимерных труб является невозможность их изгиба.

Поэтому все изменения траектории прокладываемой магистрали осуществляются только из прямых участков, соединенных между собой вспомогательными фурнитурными элементами:

• крестовины – для возможности ответвления основного потока;
• тройники – размножители потоков;
• муфты – для соединения труб на прямом участке;
• отводы – для изменений направления трубопровода.

Фитинги могут быть оснащены вплавленной металлической резьбой, которая дает возможность соединять полимерный трубопровод с металлическими элементами.

При выборе вспомогательных элементов следует брать за основу два параметра: внутреннее сечение изделий и толщину их стенок. Эти параметры должны соответствовать техническим характеристикам используемых полипропиленовых труб.

Способы соединения полимерных труб

При состыковке труб, выполненных из полимерных материалов, в зависимости от условий монтажа применяют один из двух способов:

1. Пайка – предполагает разогрев и состыковку расплавленных концов элементов.
2. Без пайки – предполагает соединение труб посредством компрессионных фитингов либо же путем реализации так называемой «холодной» сварки.

Второй способ монтажа удобен в том плане, что для его реализации нет необходимости задействовать специальное оборудование. Все работы можно выполнить с использованием простого инструмента – обжимного ключа.

Полипропиленовую трубу с толщиной стенки свыше 4 мм, а диаметром более 50 мм соединяют по методике стыковой сварки:

Инструменты для соединения

Основной инструмент, используемый для соединения пластиковых труб – утюг для сварки. Это своеобразный паяльник, работающий от сети в 220В. Принцип работы устройства довольно прост. Роль нагревательного элемента утюга выполняет сварочный ТЭН, помещенный в металлический кожух.

Он прогревает до заданной температуры плиту, которая накаляет насадки. За поддерживание оптимальной температуры насадок отвечает терморегулятор. Пайке и типичным ошибкам, допускаемым при состыковке полипропиленовых труб, посвящена следующая статья, с которой мы советуем ознакомиться.

В комплекте к утюгу идут нагревающие насадки стандартных размеров. Накаляясь до определенной температуры, они размягчают пропилен до вязкости, которая обеспечит герметичное соединение элементов.

Насадки подбирают в зависимости от диаметра используемых труб:

• 20-й размер – для труб диаметром в полдюйма;
• 25-й – для изделий диаметром 0,75 дюйма;
• 40-й – для элементов сечением 1,25 дюйма.

Поскольку стоимость такого сварочного аппарат довольно высока, а использовать его приходится не так уже часто, нет смысла приобретать оборудование. Инструмент лучше взять на день-два в аренду.

Для высококачественной нарезки и подготовки свариваемых участков лучше всего использовать специальный предназначенный для этого инструмент – труборез. С его помощью можно получить ровный, гладкий и красивый срез.

За неимением трубореза работу можно выполнить болгаркой или ножовкой по металлу. Единственное – на месте среза после таких инструментов остается бахрома. Но ее не составит труда удалить, зачистив полосой наждачной бумаги.

Помимо основных инструментов для проведения работ потребуются также:

• угольник;
• строительная рулетка;
• простой карандаш или маркер.

Планируя соединять трубы методом «холодной» сварки, необходимо заранее приобрести термоактивный клей, изготовленный на основе полиэфирной или эпоксидной смолы, либо же его термопластичный аналог, произведенный на основе каучука.

Основные этапы технологии пайки

Ключевыми условиями успешного монтажа водопроводной или отопительной системы из полимеров являются тщательный расчет требуемого материала и грамотно выполненная сварка элементов.

Этап #1 — расчет материала и комплектующих

Чтобы облегчить себе работу, минимизировав тем самым ошибки при монтаже, первым делом необходимо начертить схему будущей системы, указав на ней число поворотов и разветвлений. При просчете количества труб к каждой длине отрезка следует прибавить по 25-40 мм, затрачиваемых на «провар».

Если вам еще не приходилось сваривать полипропиленовые трубы, опытные специалисты рекомендуют и вовсе приобрести несколько отрезков труб для предварительной тренировки. Такие затраты и по цене выйдут недорого и позволят избежать грубых ошибок при монтаже системы.

Особенностью полипропиленовых труб является возрастание коэффициента линейного расширения под действием высоких температур.

Как результат: при нагревании или возрастании давления внутри системы трубы удлиняются и с течением времени начинают провисать. Чтобы предупредить это явление, при прокладке участков длиной свыше 4-5 метров потребуется также задействовать компенсаторы.

Компенсаторы устанавливают как на горизонтальные, так и на вертикальные участки, монтируя их между двумя неподвижными опорами. При необходимости можно приобрести и компенсаторы особой модификации, которые могут устранять линейное расширение на угловых сгибах трубопровода.

Выясним, как правильно сваривать полипропиленовые трубы, чтобы в местах соединений не было протечек.

Этап #2 — пайка элементов трубопровода

Вкратце суть технологии сварки полипропиленовых труб заключается в том, что под действием высокой температуры концы состыковываемых элементов разогревают и путем плотного прижатия друг к другу соединяют.

Перед началом работ отрезанные на указанную длину куски труб избавляют от неровностей и заусениц. Если в трубе предусмотрена прослойка внутреннего или внешнего фольгирования, ее необходимо предварительно зачистить торцевателем, оснащенным хорошо заточенными и отрегулированными ножами.

При выполнении зачистки с использованием торцевателя трубу необходимо заглубить в инструмент до упора.

Работу по сварке пластиковых труб своими руками выполняют в такой последовательности:

1. Подключают паяльник для ПП труб к электропитанию с тем, чтобы разогреть оборудование до оптимальной температуры в 260-270 °С.
2. Подлежащие соединению отрезки труб одновременно надевают на насадки, обеспечивая максимально ровное вхождение. Эту работу следует выполнять быстро и уверенно.
3. Выдержав указанное в инструкции время, пока фитинги и концы труб расплавятся, извлекают элементы из нагревательных насадок.
4. Состыковывают расплавленные концы между собой, аккуратно вжимая друг в друга в течение 15-20 секунд.
5. Скрепленные детали оставляют в статичном положении с тем, чтобы шов полностью остыл, а соединение стало монолитным.

Определить продолжительность нагрева можно из прилагаемой к оборудованию инструкции или воспользовавшись приведенной ниже таблицей.

Пренебрегать указанными в таблице требованиями по времени нагрева нельзя. Недостаточный прогрев не способен обеспечить надежное соединение. Чрезмерное перегревание приведет к тому, что полипропилен «потечет», а детали деформируются.

Как следствие: на внутренней поверхности сварных швов образуются выступы, которые значительно уменьшат диаметр трубопровода.

После завершения полимеризации и застывания, на которое уходит около 20 секунд, стык готов. По такой же технологии спаивают все последующие узлы до победного конца, пока система отопления или полипропиленовый водопровод не будет полностью собран.

Температурные параметры проведения пайки ПП труб приведены в статье, с которой самостоятельным домашним мастерам следует обязательно ознакомиться перед стартом работ.

Краткое фото-руководство по сварке ПП труб

Наглядно представить последовательность выполнения работ по сборке полипропиленового трубопровода и соединению его деталей поможет следующая подборка пошаговых фото:

Сварка полипропиленовых труб своими руками: правила пайки для начинающих

Фото: Андрей Дачник

Полипропиленовые трубы широко используются в настоящее время для прокладки водопроводов и трубопроводов систем отопления в частных домах.

При нагреве ППР-труб и фитингов на раструбах сварочного аппарата происходит локальная деполимеризация полипропилена, а при тугом совмещении поверхностей свариваемых труб и их остывании происходит взаимная диффузия материала и реполимеризация. Таким образом, при соблюдении всех тонкостей сварочной технологии свариваемые поверхности труб и фитингов становятся одним целым.

Оборудование для диффузной раструбной сварки полипропиленовых труб

Для работы вам понадобится:

1. Труборез. Самый распространённый вариант ― это ножницы для резки труб. Однако такой труборез не гарантирует ровный рез и частично может деформировать трубу. Более ровный рез достигается при использовании циркулярного трубореза для пластиковых труб. При отсутствии специального режущего инструмента можно использовать ножовку с мелким зубом и стусло.
2. Торцеватель. При использовании армированных металлической фольгой труб в системах отопления и горячего водоснабжения для предупреждения расслаивания стенок труб при гидроударах при высоких температурах рекомендуется удалять слой внутреннего фольгирования на протяжении до 2 мм. Также торцеватель позволяет получить ровную фаску среза и удалить возможные заусенцы.
3. Линейка и карандаш. На трубе необходимо отмерить и отметить рекомендуемую глубину сварки. Если не соблюдать нормы заглубления труб в фитинги при сварке, внутри могут образовываться валики из полипропилена, сужающие просвет труб. Также отметки на трубе и фитингах пригодятся для сварки труб в определенном взаимном положении.
4. Спиртовые салфетки. Место сварки полипропиленовой трубы должно быть тщательно обеспылено и обезжирено для предупреждения образования капиллярных ходов в толще свариваемого материала.
5. Сварочный аппарат со сменными раструбными насадками (муфты-дорны). Для большинства случаев подойдёт обычный и недорогой сварочный аппарат с нагревательным элементом мечевидной формы с мощностью до 1 кВт. Такой аппарат может обеспечить сварку труб диаметром до 63 мм. Профессиональные сварочные аппараты отличаются большей мощностью, точностью регулировки температуры. Также профессиональные аппараты позволяют одновременно нагревать две пары раструбов разного диаметра, чтобы не терять время на их замену при сварке труб разного диаметра. Для сварки ППР-труб в труднодоступных местах существуют сварочные аппараты с тонким круглым нагревательным элементом, который может быть расположен как прямо, так и под углом 90 градусов. Раструбы для таких сварочных аппаратов выполнены как единое целое с отверстием для нагревательного элемента между муфтой и дорном. При выборе сварочного аппарата важно обратить внимание, чтобы раструбы в комплекте были покрыты тефлоновым антипригарным покрытием (обозначается как PTFE) для предупреждения налипания пластика на раструбы. В бытовом использовании достаточно двух световых индикаторов нагрева: красного (индикатор работы) и зелёного (индикатор достижения установленной температуры). Рукоятка регулятора нагрева должна иметь чёткую градуировку и хорошую фиксацию в выбранном положении. На подставке сварочного аппарата не будет лишней струбцина: она позволяет закрепить аппарат, чтобы он не двигался при разъёме нагретых труб.

Какие полипропиленовые трубы выбрать?

Для эксплуатации в простых системах водоснабжения в городских условиях можно выбирать ППР-трубы любых производителей. Для холодного водоснабжения используются неармированные трубы, а для горячего водоснабжения ― армированные стекловолокном или фольгой трубы (при нагреве на 10 °C армированные полипропиленовые трубы удлиняются всего на 0,3 мм на каждый погонный метр, а неармированные трубы удлиняются на 1,5 мм).

Также дорогие ППР-трубы имеют армирование из стекловолокна, которое не способствует расслаиванию стенок труб при дефектах сварки, как в трубах с армированием металлической фольгой. Более дорогие ППР-трубы легко отличить по меньшей толщине стенок труб и лучшей эластичности, особенно при охлаждении. Такие трубы лучше противостоят случайному замерзанию в них воды ― растягиваясь без нарушения целостности.

Особенности сварки полипропиленовой трубы

Трубопроводные системы из пластика получили широкое применение для водообеспечения в квартирах и усадебных домах. При соединении отдельных частей применяется сварка полипропиленовых труб. Как это выполняется, и какие инструменты при этом используются, рассмотрим далее.

1. Что такое сварка труб из полипропилена
2. Специфика сварки
3. Способы соединения труб
4. Инструмент и приспособления
5. Труборез
6. Торцеватель
7. Сварочный аппарат
8. Виды сварки пластиковых труб
9. Подготовительные работы
10. Разрезание труб перед свариванием
11. Обезжириваем область сварки
12. Сваривание своими руками
13. Сварка элементов трубопровода
14. Сварка труб в неудобном месте
15. Холодная сварка полипропилена
16. Типичные ошибки

Что такое сварка труб из полипропилена

Сваркой называют процесс нагревания краев деталей до высокой температуры, плотное их прижатие, выдерживания в течение 4-10 секунд и дальнейшего охлаждения. В результате получается герметичный стык, так как детали соединяются на уровне молекул.

Сварка труб из полипропилена осуществляется за счет диффузии материала соседних элементов, при остывании запускается процесс реполимеризации, и детали становятся единым предметом. Температура нагрева зависит от толщины стенок труб, их диаметра, материала армированного слоя.

Специфика сварки

Возможность сварки полипропилена обусловлена его пластичностью при нагреве. Нагревая детали на определенную глубину и соединяя их, мы получаем герметичный шов в местах их соприкосновения. Для сварки используют сварочные аппараты. Они простые в использовании, не требуют особых навыков в работе. Их можно применять в жилом помещении, обеспечив его проветривание.

Полипропиленовые трубы подходят для водопровода, проложенного открытым способом. Они имеют красивый внешний вид, не искажают интерьер помещения. Для бытовых нужд применяют изделия диаметрами 20, 25, 32, 40 мм. В основном предназначены для прокачки холодной воды, вариант с армированными стенками подходит для горячего водоснабжения.

Маркировка имеет следующий вид:

1. PN10 подходят для прокачки воды температурой 45 0С под давлением 10 атм.
2. PN16 используются в системах, где температура жидкости 60 0С и давление 16 атм. Это водопровод холодной воды.
3. Трубы марки PN20 допускают пропуск жидкости под давлением 20 атм с температурой 95 0С. Это отопление и горячий водопровод, подогрев полов.
4. PN25 — изделия, подвергаемые давлению 25 атм и температуре 95 0С. Применяются в системах подачи горячей воды и отопления, магистральных трубопроводах.

На месте поворота или разветвления полипропиленового трубопровода устанавливают фитинги, так как его невозможно изгибать.

• переходники;
• отводы, имеющие различные углы поворота;
• муфты с резьбой и без нее;
• крестовины, тройники, заглушки;
• краны, вентили, хомуты.

Выбирая фитинги нужно учитывать следующие характеристики – внутренний диаметр и толщину стенок. Значения должны совпадать с параметрами присоединяемых труб.

Способы соединения труб

Образование единой системы трубопроводов из отдельных элементов выполняют несколькими способами. Это может быть сварка пропиленовых труб способом нагрева, соединение компрессионными фитингами, холодная сварка.

Наиболее простой способ – соединение с помощью трубопроводной арматуры. Для этого достаточно обжимного ключа. Недостатком данного способа является высокая стоимость фитингов. Надежнее применять элементы из нержавеющей стали, меди или латунные. Это недешевые детали.

Один из способов соединения пластиковых деталей – склеивание с помощью специальных клеевых составов. Их применение позволяет осуществить монтаж полипропиленовых трубопроводов быстро и при малых материальных затратах.

О способе сварки полипропиленовых труб своими руками для начинающих мы расскажем подробно в следующих главах.

Инструмент и приспособления

Для сварки пластиковых труб используют сварочный аппарат и некоторые другие приспособления. Расскажем подробнее об этом.

Труборез

Первой операцией перед сваркой является отрезание элемента нужного размера. Простейших вариант — отрезать с помощью специальных ножниц. Однако, ножницы не образуют ровного среза и могут сплющить трубу. Допустимо использовать ножовку по металлу с мелкими зубьями. Наилучшим будет применение циркулярного трубореза.

Торцеватель

Необходим для получения фаски и снятия внутреннего слоя фольги в армированных многослойных трубах. Под воздействием высоких температур и давления может происходить расслаивание пластика, для чего фольга и удаляется. Еще одно назначение торцевателя – снятие заусениц, образующихся в процессе резки.

Сварочный аппарат

Это самый важный инструмент для сварки. В личных целях подойдет простейшее устройство с мечевидными нагревателями, мощность которого 1 кВт. Аппарат оснащен раструбными насадками разного диаметра, которые можно менять. С его помощью сваривают диаметры труб до 63 мм, что для домашнего водопровода и отопления вполне достаточно.

При проведении сварочных работ понадобится расходный материал. Это карандаш и линейка, чтобы отметить нужное расстояние при сварке с фитингами. Место соединения необходимо обезжирить и очистить от грязи.

Для этого используют специальные спиртовые салфетки, можно просто ветошь, смоченную спиртом.

Виды сварки пластиковых труб

Различают несколько видов сварки полипропиленовых труб, а именно:

• диффузная;
• враструб;
• стыковая.

Диффузная сварка выполняется нагреванием деталей и дальнейшим их плотным соединением. В результате происходит диффузия (взаимное перемешивание) крайних нагретых слоев, которые при охлаждении образуют единую деталь.

Сварка враструб — наиболее часто применяемый способ для соединения трубопроводов в квартирах и домах, так как подходит для стыковки труб малого диаметра. Для нее используются фитинги без резьбы, которые надеваются на трубу. Они обеспечивают соединение элементов трубопровода, а так же его поворот и разветвление. Соединяемые детали предварительно нагреваются, а затем соединяются. Прочность соединение приобретает после их охлаждения.

Сварка встык заключается в нагреве торцов труб сварочным зеркалом до расплавления, плотном соединении их под нажимом до полного остывания.

Подготовительные работы

Прежде, чем начать сварку ПП труб, следует подготовить отрезки требуемой длины, обработать их края, очистить материал от грязи и жирного налета. Нанести отметку глубины вхождения трубы в фитинг.

Разрезание труб перед свариванием

Какой инструмент для этого используют, описывалось в предыдущих главах. Важно, чтобы срез был перпендикулярным к оси трубы, острые края исключены нанесением фаски, что обеспечит удобную вставку ее в полость фитинга. Необходимо удалить заусеницы и стружку, образованную при резке.

Обезжириваем область сварки

Поверхность места сварки должна быть очищена от химических и механических загрязнений. Грязь удаляют ветошью. Для обезжиривания применяют изопропиловый спирт. Растворители, бензин, керосин использовать нельзя, они разрушают пластик.

Сваривание своими руками

Чтобы не отвлекаться от монтажа трубопровода, необходимо предварительно рассчитать нужное количество труб, фитингов, крепежных элементов. Для этого составляют схему, где указывают повороты, ответвления, точки подключения приборов водопотребления.

Процесс сварки начинают с установки на сварочный аппарат двухсторонних насадок. Одна ее сторона имеет внутренний диаметр, как наружный диаметру трубы, а у другой диаметр равен внутреннему размеру фитинга. Подключаем агрегат к электрической сети, дожидаясь, пока температура не достигнет 260 0С. Это температура размягчения полипропилена. Устройство имеет регулятор, который сигнализирует о нагреве до нужной температуры.

Сварка элементов трубопровода

Нагретые насадки сначала вставляют в фитинг, что бы расплавить его внутреннюю часть. Затем надевают на трубу, оплавляя ее снаружи. Выдержав нужное время, детали снимают и соединяют. Труба вставляется в фитинг на глубину, отмеченную на ней ранее. Детали не прокручивают, чтобы не нарушить стык. Шов застывает в течение 30 секунд.

Температура и время нагрева зависят от диаметра трубы и мощности сварочного аппарата. При выполнении работы следует руководствоваться данными таблицы 1.

При работе нужно помнить, что излишний нагрев пластика образует слабый стык, который разрушится при эксплуатации. Недостаточное нагревание деталей приводит к негерметичному соединению и просачиванию воды.

Сварка труб в неудобном месте

Иногда возникает необходимость сварки в существующем трубопроводе, расположенном в труднодоступных местах. Сварку выполняют малогабаритным ручным аппаратом, с его помощью нагревают отрезки трубы на несколько градусов выше необходимой температуры. Далее прогревают соединительные элементы и быстро стыкуют с трубой. Температура ее за это время снизится до нормы.

Холодная сварка полипропилена

Холодная сварка – это соединение элементов клеем и эпоксидной смолой. Используют клей LN-915 и его модификации. Состав наносят равномерно на стыки, соединяют элементы, выдерживают 3 минуты, удаляют излишки клеевой массы. Трубопровод укладывают на ровную поверхность, оставляют на 6 часов для высыхания. Таким способом присоединяют и фитинги. Проверку соединения на герметичность проводят через сутки. Клеевое соединение используют только в трубопроводах холодной воды.

Типичные ошибки

Среди ошибок, возникающих при сварке, выделяем наиболее частые:

1. Недостаточная предварительная очистка деталей. Это приводит к ослаблению стыка.
2. Несоблюдение соосности трубы и фитинга. В 1-2 секунд можно исправить этот огрех, после застывания стыка делать это нельзя.
3. Несоответствие материала свариваемых изделий. Получается ненадежное и недолговечное соединение.
4. Нарушение технологии работ, несоблюдение температуры и времени нагрева.

Избежать ошибок можно, если учесть рекомендации специалистов, соблюдать требования по выполнению работ, не нарушать технологию сварочного процесса.

Если раньше вы этого не делали, на первый этап можно пригласить сантехника и присмотреться к его действиям.
