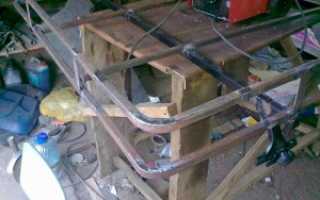

Как правильно согнуть профильную трубу на трубогибе?

Как согнуть профильную трубу – используйте трубогиб и все получится!

Многие домашние умельцы не знают, как согнуть профильную трубу самостоятельно, не обращаясь в мастерские к специалистам. На самом деле, выполнить такую операцию не так уж и сложно, если обзавестись необходимым оборудованием.

1 Гибка профильной трубы своими руками – практические советы

Тысячи владельцы участков за городом и частных домостроений буквально вкладывают душу в свою недвижимую собственность. Они стараются всеми способами придать ей оригинальный внешний облик. Причем многие операции по благоустройству такие люди стремятся выполнять своими руками, по-настоящему гордясь своей работой.

Очень часто при обустройстве загородного «поместья» человеку требуется загнуть профильную трубу, которая нынче весьма активно применяется для различных целей, начиная от строительства заборов и заканчивая монтажом необычного козырька над входом в дом. Выполнить изгиб трубы вручную, не используя специальные приспособления, предназначенные для подобных целей, сложно, а иногда и просто-напросто нереально.

Особенно это утверждение верно для профильных трубных изделий. Если трубу круглого сечения еще можно разогреть, обкрутить вокруг специального шаблона, надежно закрепить один из концов конструкции, а затем попытаться согнуть ее под необходимым углом, то для профильных изделий такой метод стопроцентно не годится.

Выход здесь один: взять на вооружение приспособление для изгиба профиля, хорошо изучить принцип выполнения операции с его помощью, и решить проблему придания трубе нужной конфигурации. Отметим, что даже при помощи спецоборудования осуществить подобную процедуру будет совсем непросто – высока вероятность того, что под руками неопытного человека произойдет сплющивание трубы или деформация ее сечения.

Чтобы максимально уменьшить опасность такого неблагоприятного развития событий, рекомендуется предварительно заморозить трубу, поместив ее в большой холодильный агрегат промышленного типа. Если холодильника крупных размеров нет, рекомендуется выполнять операцию гибки зимой, когда на улице стоит минусовая температура.

Перед заморозкой один край профильного изделия следует надежно заглушить, затем наполнить трубу обычной водой и закрыть другой конец конструкции. После этого помещаем заготовку в камеру или выносим на мороз, ждем, пока жидкость в ней полностью не заморозится. Замерзшая вода не даст изделию деформироваться в процессе его изгибания. Да и сам процесс, поверьте, пойдет намного проще.

Альтернативой описанному методу является технология, при которой в трубу засыпают песок, ставят с обоих концов конструкции заглушки, затем делают в ней 2–3 отверстия небольшого диаметра. Они необходимы для того, чтобы впоследствии при нагреве заготовки, образующиеся в трубе газы, имели выход. Если отверстия не делать, есть риск деформирования конструкции.

Выполнив все указанные операции, можно приступать к гибке. Для этого при помощи паяльной лампы нужно нагреть выбранную зону, по которой будет осуществляться изгиб, а затем уже смело сгибать трубу. Описанные предварительные этапы (заморозка, наполнение песком, разогрев профильного изделия) делать не придется в том случае, когда вы применяете современные трубогибы, созданные специально для работы с трубами.

2 Как согнуть профильную трубу с помощью трубогиба?

Под таким приспособлением понимают специальные устройства нескольких типов, которые дают возможность с минимумом ручных усилий выполнять изгиб конструкций из круглого либо профильного проката (например для домашних оранжерей и теплиц, навесов и так далее). Все трубогибы принято делить на две крупные группы:

• Роликовые (их еще нередко называют профилегибами): используются для изгибания по плавным радиусам профильных трубных изделий. В данном случае гибка производится по принципу вальцовки трубы.
• Гидравлические рычажные: с их помощью обычно сгибают металлические конструкции под требуемым углом, прилагая в заданном месте определенное усилие. Легкость процедуры при этом обеспечивается тем, что усилие задается рычагом.

Достоинства применения трубогибов следующие:

• снижение усилий человека для выполнения изгиба (ручной труд при использовании устройства с электроприводом и вовсе сводится к нулю);
• отказ от монтажа добавочных фитингов и проведения сварочных работ при установке трубопроводов);
• отсутствие сплющивания и заломов (металл сохраняет все свои технические характеристики);
• гарантия получения изогнутых труб с точнейшими размерами.

Кроме того, трубогибы обеспечивают по-настоящему элегантный внешний вид конструкций, которые изготавливаются из цельных трубных изделий. С точки зрения декоративной привлекательности такие конструкции можно считать безупречными. Попробуйте добиться аналогичных результатов, если вы не знаете, как гнуть профильную трубу с помощью трубогиба. Вряд ли у вас это получится.

Выбор конкретного станка для гибки труб зависит от материала изделий, а также от вида работ, которые вы будете осуществлять с помощью стальных или чугунных труб (как вы сами понимаете, пластиковые конструкции изгибать трубогибом нет нужды). Например, трубы из меди для монтажа системы отопления или подачи воды гнут простым трубогибом ручного типа, который предназначен именно для данного материала.

А вот уже металлические изделия для сантехработ гнут при помощи устройства, способного справиться с более прочным и твердым материалом. С профильными трубами, естественно, работают исключительно роликовым приспособлением, которое создано специально для выполнения подобных мероприятий. Оно, кстати, дает возможность изгибать и круглые бесшовные трубы с толстыми стенками.

3 Популярные модели отечественных ручных профилегибов

В строительных магазинах вы без труда найдете разные виды трубогибов зарубежного производства. Но их цена зачастую не устраивает россиян, которые предпочитают покупать проверенные отечественные механизмы. Благо, что по своим возможностям они ни чем не хуже импортной продукции.

Самыми востребованными устройствами для гибки профильных изделий признаются ручные станки «ПГ-1» и «ПГ-2». Первый из них стоит не более 500 долларов, он выполнен в компактной форме, являясь мобильным (переносным) оборудованием. За счет этого механизм можно применять непосредственно на месте выполнения монтажных работ для изгибания медных, металлических и стальных труб с размерами не более 40 на 40 миллиметров.

Конструктивно приспособление представляет собой станину с тремя роликами, закрепленными на ней. Прижимной ролик (он является центральным) позволяет производить протяжку трубы. Легкость проворачивания этого ролика обусловлена наличием удобной рукоятки. Ширину вращающихся составляющих станка можно изменять для работы с трубами разных размеров.

Профилегиб «ПГ-2» отличается от своего собрата более мощной конструкцией. Он с легкостью гнет трубы из означенных выше материалов размерами 30 на 60 миллиметров. С его помощью допускается даже сгибать трубы в кольца. Понятно, что стоимость такой модели выше. Купить ее можно за 750–800 долларов.

Надеемся, что у вас теперь нет вопросов о том, как согнуть профильную трубу.

Гнем профильную трубу

При выполнении ремонтных работ в загородных домах и на дачных участках нередко возникает необходимость гибки профильных труб. Обычным трубогибом здесь не обойтись, так как он рассчитан на трубы с круглым сечением. Поэтому, рассмотрим подробнее, какие существуют способы гибки профильных труб, какие инструменты могут применятся для этого и как сделать такие инструменты самостоятельно.

Способы гибки профильных труб

Существует несколько способов, с помощью которых можно изогнуть профильную трубную конструкцию, не испортив ее.

1. Профилегиб — это специальное оборудование, применяемое для сгиба подобного рода труб. Его лучше приобретать тем, кто занимается гибкой профессионально, так как цена данного устройства очень высока. В основном он применяется в крупной промышленности и строительстве. Такой профилегиб используется для труб больших диаметров — от 3,2 до 7,6 см.
2. Профилегиб ручного типа — это прекрасная альтернатива профессиональному станку. Он стоит не так дорого, но при работе с ним нужно приложить немало физических усилий. Для тех, кто периодически занимается гибкой профтруб, этот вариант будет наиболее подходящим.
3. Если же выполнить гибку трубной конструкции необходимо однократно, лучше обратиться в специальную мастерскую, предоставляющую подобные услуги. Это обойдется в несколько раз дешевле, чем приобретение специального устройства.

Как согнуть профтрубу с помощью трубогиба

Смысл работы подобных устройств заключается в растяжке холодным методом. В процессе данной процедуры центр трубы смещается в сторону полученного изгиба, что исключает риск появления трещин и других повреждений на поверхности профтрубы. Трубная конструкция сохраняет прочность и другие немаловажные эксплуатационные показатели.

Принцип работы профилегиба очень прост. Одно ведущее колесо прижимается сверху к трубе. Оно приводится в движение специальной ручкой, которую вращает пользователь. Благодаря сильному прижатию ведущим колесом профтруба двигается по направлению его движения и получает необходимый изгиб. Затем профтрубу прогоняют тем же самым способом, но в обратном направлении. Данная процедура осуществляется до тех пор, пока профтруба не станет изогнутой. В процессе работы нужно постоянно придерживать трубное изделие. Главный минус применения подобного устройства — это создание большого радиуса изгиба.

Среди усовершенствованных моделей профилегибов можно выделить оборудование с электроприводом. На таком устройстве необходимо только нажимать кнопку, которая приводит профилегиб в действие, и удерживать профтрубу в нужном положении. Электрический профилегиб чаще всего применяют для гибки труб с большим радиусом.

Как сделать трубогиб самостоятельно

В некоторых случаях можно обойтись без приобретения ручного профилегиба. Данное устройство можно смастерить самостоятельно. Оно подойдет для обработки трубных изделий малых диаметров, например, для каркаса беседок или теплиц.

Для трубных изделий, диаметр которых не превышает 2 см, достаточно лишь создать конструкции из бетонного блока и стальных штыков. В бетоне проделываются 4 отверстия, в них вставляют металлические колышки, через которые пропускают профтрубу и изгибают в нужном направлении.

Для трубных конструкций диаметром свыше 2,5 см необходимо создать профилегиб с применением роликов. Их закрепляют на основании бетона. Величина радиуса боковых граней роликов должна быть равна радиусу изгибаемой трубы. Профтруба, размещенная между колесиками, закрепляется на одном конце. Другим концом ее прикрепляют к лебедке, которая приводится в действие и придает трубе необходимый изгиб.

При создании самодельных трубогибов для профильной трубы необходимо учитывать следующие параметры:

• Расстояние от трубы до ведущего колеса профилегиба зависит от размеров трубы: для изделия с радиусом в 2,5 см необходим зазор в 6 мм, для более крупных трубных конструкций эта цифра варьируется от 6 до 12 мм.
• Слишком малое расстояние между колесом и трубой приведет к тому, что нужно будет приложить намного больше физических усилий для сгиба трубной конструкции.
• Слишком большой зазор повлечет за собой неравномерность изгиба и нарушение целостности конструкции.

Горячая гибка

Данный способ позволяет придать профтрубе необходимую форму без риска образования трещин и сплющиваний. Линии изгиба получаются плавными. Данный метод нельзя использовать только для труб из цинка, так как в процессе накаливания выгорает оцинкованный слой, который выполняет функцию защиты конструкции от коррозии.

Необходимые инструменты и материалы:

• кварцевый песок;
• деревянные заглушки — 2 шт;
• газовая сварка (горелка);
• дрель.

Инструкция:

1. Профтрубу затыкают деревянным колышком с одной стороны, затем насыпают кварцевый песок и забивают противоположную сторону аналогичным способом. Это необходимо для того, чтобы избежать деформации в процессе гибки трубы. Без использования песка материал конструкции будет испорчен.
2. В одном из концов профтрубы делают отверстие, через которое в процессе накаливания будет выходить воздух.
3. То место, которое нужно согнуть, разогревают с помощью газовой сварки или горелки, а затем придают профтрубе нужную форму. При работе с газовой сваркой необходимо соблюдать все меры пожарной безопасности. Нужно избегать перегрева металла, которое может привести к появлению окалины и ухудшению эксплуатационных показателей изделия.
4. Как только трубное изделие приобрело желаемый изгиб, необходимо вынуть деревянные клинья и высыпать песок. Заглушки можно легко вытащить, нагрев концы профтрубы горелкой.

Как согнуть трубу при помощи сварочного аппарата и болгарки

1. По всей длине предполагаемого изгиба делают поперечные надрезы болгаркой.
2. Выполняют изгиб трубы.
3. С помощью сварочного аппарата заделывают надрезы, а затем эти места шлифуют.

Многочисленные способы гибки профильных труб позволяют выполнить данную процедуру самостоятельно, без привлечения профессиональных рабочих и дорогостоящего оборудования. Главное — соблюдать алгоритм создания изгибов и подходить к работе со знанием дела.

Как согнуть профильную трубу в домашних условиях с трубогибом и без для теплицы и козырька

Для строительства теплицы, навеса или разводки канализационной системы используются дугообразные металлические прутья. Чтобы придать конструкции изогнутый вид необязательно обращаться за помощью к специалистам. Это можно сделать и своими силами, используя подручный хозяйственный инвентарь или трубогиб.

Как согнуть профильную трубу в домашних условиях без трубогиба

У рядового домовладельца редко есть в наличии специальное оборудование. Поэтому нужно знать, как правильно самому согнуть алюминиевую или стальную трубу для теплицы, козырька (навеса) и других нужд без трубогиба.
Придать металлической заготовке дугообразный вид, не используя трубогиб, можно холодным или горячим способом. При варианте холодного гнутья применяются мягкие, но прочные профили. Рекомендуемый их диаметр не должен превышать 40 мм. Они мягкие и с ними хорошо работать.
Для профиля диаметром 40 мм и выше подходит горячий способ. В нем подразумевается использование паяльной лампы, при помощи которой металлическая заготовка поддается предварительному прогреву. Это делает ее пластичней и более податливой.

Прежде чем приступить к работе необходимо составить чертеж. В нем рассчитывается место изгиба и радиус угла. Для этого следует учитывать следующие характеристика профиля:

• Форма сечения. Может быть квадратной, овальной, прямоугольной или плоский. В хозяйстве чаще всего используется круглый трубопровод.
• Площадь сечения и толщина стенок. Эти параметры влияют на мягкость и пластичность продукции.
• Высота профиля. От него зависит максимальный радиус угла.
• Только правильно подобранный способ и грамотно рассчитанный проект гарантируют достижение качественного результата.

Фото – гибка труб без трубогиба

Согнуть трубу при помощи сварочного аппарата и болгарки

Чтобы профильную трубу суметь согнуть своими руками необходимы тиски, болгарка и сварочный аппарат. Как это сделать разберем пошагово:

1. Арматура надежно фиксируется в тисках.
2. При помощи болгарки, в местах предполагаемого изгиба делаются небольшие надрезы.
3. После этого заготовку следует тщательно очистить от стружки и можно приступать к работе.
4. Далее используя сварочный аппарат, чтобы заварить образовавшиеся щели. Если конструкция не сложная и погрешности небольшие используется паяльник.

Для заключительного действия, изделие шлифуется и покрывается антикоррозийным веществом. Это необходимо для предотвращения преждевременного ржавления и разрушения.

Используем пружину для ровной дуги

Качественно изогнутую дугу можно получить используя пружину. Для этого она должна подходить по размеру профиля, чтобы ее легко можно было поместить во внутрь, а по завершению беспрепятственно вынуть. Использование пружины дает возможность согнуть заготовку любой окружностью. К тому же она защищает конструкцию от деформации и разрывов.

Для сгибания трубы используется песок

Чтобы получить качественную дугу из профиля в домашних условиях, применяется песок. Разберем как это делается:

1. Зафиксировать заготовку в тисках. В случае их отсутствия организовать надежную опору, уперев арматуру в угол стены или в землю. Главное, чтобы изделие не смещалось во время работы.
2. Нижний край трубы затыкается деревянным чопиком.
3. В качестве наполнителя, во внутрь засыпается песок. Он защищает заготовку от разрывов и искривлений.
4. Если профиль не гнется, его необходимо прогреть в местах изгиба паяльной лампой.

Как изготовить змеевик
В трубу для змеевика засыпается мелкий, хорошо отсеянный песок, после чего выходные отверстия затыкаются. Подготовленная заготовка крепится к штифту подходящему по диаметру и наматывается вокруг него. По завершению, готовое изделие фиксируется на некоторое время для закрепления новой формы.

Видео обучение о том, как загнуть трубу 20 мм без трубогиба с помощью песка

Арка (навес) без трубогиба

Как известно для навеса, например, в форме арки нужна изогнутая профильная труба. Важно сделать так, чтобы дуги получились одинаково изогнутыми, иначе навес не получится. Сейчас мы рассмотрим как это делать без использования станка, трубогиба и других вспомогательных средств такого рода.

Нам понадобится:

• Опора на которой мы будем работать, например, металлический стол;
• В качестве балки можно взять трубу 80 на 60 или 50 на 50 мм длиной 3 метра. Но данный метод универсальный – поэтому какой в итоге у вас будет балка-опора не важно;
• Профильная труба 20 на 20 или 20 на 40 мм, которую мы и будем гнуть.

Порядок действий (пошаговая инструкция):

1. Делим опору на 6 равных частей. Тут очень важно – именно на 6 частей в не зависимости от того какой она длины;
2. На линиях раздела необходимо приварить стойки строго под 90 градусов к балке. Средняя стойка – 250 мм, самая ближайшая к средней – 250 мм * 0,8888 = 222, 22 мм, а крайняя (самая маленькая стойка) – 250 мм * 0,5556 = 138,9 мм;

Фото: приваренные стойки к балке

В длине стоек и кроется весь секрет сгибания профтруб аркой для вашего навеса. Длины двух стоек образуются от длины средней стойки (у нас 250 мм – вы можете взять другую длину, но не более 250 мм – иначе труба при изгибе может сломаться). Коэффициенты 0,8888 и 0,5556 справедливы при любой длине опоры и центральной стойки.
Для постройки навеса необходимы одинаково изогнутые дуги. Их несложно сделать своими руками. Перед началом работы необходимо выбрать место где будут гнуться пруты и собираться конструкция. Металлический стол хорошо подходит для этого.
В качестве балки можно использовать трубу 40 на 40 мм. Для дугообразных прутьев подходят профильные трубы 20 на 20 мм.
Размер опорной балки подбирается индивидуально. Надежно крепится к столу и делится на 6 равнозначных частей. К местам разметки привариваются стойки под углом 90 градусов. Радиус изгиба зависит от размера стоек. Рекомендованная длина стойки по центру 250 мм. Стойки по бокам от нее уменьшаются на коэффициент 0.8888 и получаются по 222 мм. Самые крайние подставки уменьшаются на коэффициент 0.5556 по отношению к центральной и получаются по 77 мм. Коэффициенты универсальны для любых размеров балки и основной стойки.
Далее заготовка фиксируется верёвкой к опоре с припуском 10-15 см. Потом изгибается вокруг стоек и фиксируется сваркой к балке с другой стороны. Край, ранее завязанный веревкой, также приваривается к опорной балке. Дуга получается ровно изогнутой по радиусу.
Конструкцию можно использовать как вместе со стойками, так и без них. Для этого необходимо хорошо обварить края и выбить металлические прутья.

Для большего понимания как правильно согнуть профильную трубу для постройки навеса без применения трубогиба предлагаем посмотреть видео:

Видео инструкция о том, как согнуть профтрубы для навеса (арки) без трубогиба

Теперь рассмотрим как гнуть трубу уже с помощью трубогиба

При постройке сложных строений используются профиля квадратного и круглого сечения с толстыми стенками. Их тяжело согнуть вручную, поэтому необходим трубогиб. Станки бывают двух видов:

1. Ручные. Аппараты несложной конструкции и недорогие в цене. Вполне подходят для применения в хозяйстве.
2. Автоматические. Относятся к профессиональным и используются специалистами. Имеют дорогую цену, поэтому для домашнего пользования не подходят.

Фото – механический профилегиб

Также станки различаются по принципу работы и бывают разных моделей. Рассмотрим наиболее практичные:

1. Арбалетный трубогиб.
2. Пружинный трубогиб.
3. Сегментный трубогиб.
4. Дорновый трубогиб.

Работать с использованием трубогиба удобно и легко. Он надежно удерживает профиль и оказывает на него равномерное давление. Радиус изгиба можно регулироваться. На выходе получаются идеальные дуги.

Как согнуть профильную трубу для теплицы

Для постройки теплицы нужны профиля изогнутые аркой. Этого добиться можно только с применением трубогиба. Его легко сделать своими руками. Состоит он из рабочей поверхности и нескольких роликов.

Чтобы согнуть профильную трубу в домашних условиях, нужно работать специальным устройством – трубогибом или профилегибом. Их особенностью является возможность установить коммуникацию в приспособление и зафиксировать её в определенном положении. За счет давления, которое оказывается в равной мере как на внешние углы, так и на внутренние, образуется ровный сгиб без резких перепадов и трещин.
Рассмотрим пример как согнуть аркой профильную трубу для теплицы шириной 3 метра:

1. Рекомендуемое сечение основного профиля 20 на 40 мм, а для вспомогательного 25 на 25 мм.
2. Чтобы получит форму в виде арки его необходимо прогнать через трубогиб 4 раза.
3. Спустя каждый прогон следует подкручивать прижимную резьбу, для увеличения радиуса изгиба.

Такие работы проводятся с каждой заготовкой, предназначенной для конструкции. В результате получаются совершенные, одинаково изогнутые профиля в виде арок.

Первые представляют собой довольно простое устройство, которое состоит из рабочей поверхности (стола) и ряда роликов. За счет движения роликов труба перемещается по рабочему столу и изменяет свой угол, при этом не искажая нужный полукруг.

Профессиональные приспособления более удобны в использовании, но их стоимость зачастую превышает 20 000 рублей. Они применяются для сложных работ, наиболее часто требуются для производства сложных декоративных металлических элементов. К достоинствам модели можно отнести идеальный радиус, который будет точным буквально до десятой доли. Конечно, при с использованием станка удобнее работать, но в домашних условиях он практически не нужен, т. к. предназначен для обработки большого количества труб за смену.

Фото – ручной трубогиб
Разбираемся как загнуть трубы для теплицы своими руками в домашних условиях

Как согнуть квадратную трубу

Чтобы согнуть квадратную арматуру необходим гибочный станок. Его можно изготовить самостоятельно. Он не сложной конфигурации и комплектуется из:

1. профильного неподвижного ролика;
2. обматывающего ролика;
3. длинного рычага.

Такой трубогиб считается самым просты, при этом очень практичным. Чтобы согнуть профиль, необходимо:

1. арматуру вставить между роликами в месте изгиба;
2. обеспечив заготовке надежный упор, нажимаем на рычаг;
3. обволакивающий ролик начинает поджимать и изгибать заготовку.

Таким способом арматура сгибается под любым необходимым углом.
Видео: гнем металопрофиль квадратного сечения

Сгибаем профильную прямоугольную трубу под 90 градусов

Прямоугольный профиль тяжело гнется и добиться качественного угла сложно. Возникают гофрированные складки, трещины и другие дефекты. Поэтому для достижения качественного угла под 90 градусов лучше использовать трубогиб. Предлагаем посмотреть видео как правильно согнуть профильную трубу.
Достоинством использования трубогиба является то, что можно очень просто и быстро согнуть трубу под 90 градусов. Рассмотрим на видео ниже как это правильно делать:

Как согнуть профильную трубу без помощи специалистов

Не каждый умелец знает, как согнуть профиль таким образом, чтобы труба не сломалась и не потеряла форму сечения. Есть способы, позволяющие придавать этому материалу красивый вид, не прибегая к дорогостоящему оборудованию. Но перед тем, как применить какой-либо из них, надо понять, что собой представляет профильная труба.

1. Труба профильная: что это такое
2. В чем сложность сгибания профильных труб
3. Простейшие приспособления для холодной гибки
4. Оправка для профиля
5. Усовершенствованная гибочная плита
6. Сгибание в домашних условиях
7. Особенности разных способов гибки профиля

Труба профильная: что это такое

Обычная труба является металлическим цилиндром с толщиной стенок и диаметром, определяемым стандартами. То же самое определение подойдет и к профильной, только сечение ее выполняется не круглым. У профиля оно бывает:

• прямоугольное;
• квадратное;
• шестиугольное;
• овальное.

Отличительная черта такого материала — повышенная прочность.

Это объясняется наличием на нем граней, выполняющих функцию ребер жесткости.

Профильный металл выдерживает значительные нагрузки при изгибе, что делает его использование в металлоконструкциях предпочтительнее труб с круглым сечением. Но это преимущество превращается в главный недостаток при попытке гнуть прочный профиль.

Чаще всего его изготовляют из двух видов стали: высоколегированной или низколегированной. Различные технологии производства позволяют изготавливать горяче- и холоднокатаные, бесшовные и электросварные образцы труб. Эти свойства учитываются при сгибании профилей.

Удобнее всего из профильной трубы изготавливать каркасы, арки. Пустотелый профиль заменяет литые металлические прутья, что удешевляет строительство или обустройство загородной дачи.

Кроме формы сечения и толщины стенок, следует учитывать пластичность материала, из которого сделана труба. От нее зависит радиус изгиба. Если работать с профилем, не учитывая эти особенности, порча материала станет неизбежной.

В чем сложность сгибания профильных труб

Умельцы используют 2 способа изгиба профильных труб: на холодную, оказывая давление с помощью специальных инструментов, а также дополнительно к давлению подогревая металл в месте изгиба. Сложности возникают из-за того, что в результате приложения усилия на место сгибания одновременно начинают действовать две противоположно направленные силы.

С наружной стороны металл начинает растягиваться, а с внутренней — сжиматься. Противодействующие друг другу силы деформируют трубу по всем направлениям. Наружная от изгиба сторона от растяжения может треснуть, а на внутренней появляются сладки как на гофре.

Кроме этого, противодействие растяжения и сжатия приводит к утрате соосности, и концы трубы выходят за пределы одной плоскости. По бокам чаще всего металл сминается.

Все перечисленные деформации являются результатом неверной оценки свойств материала и ошибочных методов воздействия на профиль. Сюрприз может преподнести материал профтрубы.

Если в него входят низколегированные или углеродистые сплавы, то мастер столкнется с эффектом пружины: после изгиба труба пытается принять первоначальную форму и угол на какое-то количество градусов увеличивается. После эффекта пружины приходится дорабатывать деталь по нужному шаблону. Чтобы не сталкиваться с этим негативом, нужно учитывать:

• высоту профиля трубы;
• толщину металла;
• пластический момент сопротивления.

Облегчает работу применение специальных трубогибов или гибочных плит. Если нет необходимости покупать инструменты для профессиональной работы, то можно воспользоваться простейшими приспособлениями.

Простейшие приспособления для холодной гибки

Для сооружения теплицы или арки под виноград на загородном участке много профиля не понадобится. Поэтому на самом деле нет смысла покупать дорогостоящие станки.

Своими руками изготавливают простейшие приспособления, позволяющие красиво обработать трубу. В их число входят оправка для профиля и усовершенствованная гибочная плита.

Оправка для профиля

Согнуть профиль, высота которого не превышает 25 мм, можно на массивном верстаке с оправкой.

Чаще всего такой способ применяют, когда нужен изгиб большого радиуса.

Важный фактор для удобства работы – наличие свободного места вокруг верстака. Оправку изготовляют из толстой фанеры, но в случае больших объемов работы лучше использовать уголок из металла.

В оправке и в верстаке сверлят совпадающие отверстия для прочного скрепления приспособлений друг с другом болтами или чем-нибудь другим. Обрабатываемую трубу тоже следует прочно закрепить у основания оправки.

Гибка выполняется плавно, без рывков. Если требуется сделать несколько изгибов с разными радиусами, то все оправки надо подготовить заранее.

Главный минус этого способа – применение физических усилий.

Усовершенствованная гибочная плита

На таком приспособлении удобно делать изгиб небольших размеров. Для изготовления устройства потребуется толстая металлическая плита.

Ее располагают на прочном основании. Поскольку монтаж и демонтаж плиты требует значительных усилий, то после гибки можно предусмотреть выполнение на ней других слесарных работ.

У основания плиты сверлят отверстия для болтов-упоров. Один из них держит трубу, на другой надевают насадки различных радиусов, по которым профилю придают требуемую форму.

Вместе с гибочной плитой обязательно требуется использование прижимной пластины, сделанной из толстого металла. Ею прижимают трубу к плите, размещая на болтах-упорах.

Сгибаемый профиль укладывают между прижимной пластиной и плитой и тянут за другой край. Если не хватает усилия, то добавляют плечо. Гнуть без прижимной пластины нельзя — нарушится соосность, и концы трубы разведутся в разные стороны.

Чтобы придать профилю округлые формы наличие станков и мастерских не обязательно. В домашних условиях можно обойтись и без них.

Сгибание в домашних условиях

На дому металл гнут и в холодном состоянии, и с подогревом. Правильно выбрать один из этих способов можно экспериментально. Как удобнее согнуть профильную трубу в домашних условиях, становится ясно уже при первой попытке.

Кусок профиля зажимают в тисках и пытаются гнуть. Если он «играет», то без подогрева не обойтись. В противном случае нужно учитывать высоту профиля:

• от 10 мм и меньше — холодный способ;
• от 10 мм до 40 мм — либо холодный, либо с подогревом;
• от 40 мм и выше — подогрев.

Чтобы не допустить порчи материала при использовании подогрева, полость трубы заполняется предварительно очищенным песком. Просеивать его надо на мелком сите, чтобы отфильтровать кусочки гравия.

Не стоит проходить мимо такой очистки — крупный камешек может стать причиной образования выпуклости во время сгибания на мягком от разогрева металле. Песчаная пыль тоже не подойдет, потому что имеет свойство спекаться при разогреве. Среднезернистый песок не даст разогретому профилю образовать складки.

Трубу надо заполнять песком полностью, края закрывать деревянными заглушками с пазами для выхода образующихся от нагревания газов. Границы участка разогрева отмечают мелом.

Нагревают профиль равномерно газовой горелкой или паяльной лампой до вишневого цвета. Сгибать надо в горизонтальном или вертикальном положении за один раз. После остывания сравнивают с шаблоном и высыпают песок.

Без подогрева в домашних условиях гнут как профильные трубы, так и круглые. Придать желаемое закругление профилю можно с помощью болгарки и сварки.

Сначала надо определить длину загиба по шаблону. Потом отметить этот участок на профиле и болгаркой сделать по нанесенным отметкам распилы трех стенок. Между ними равномерно сделать еще несколько распилов, согнуть профиль, распилы заварить сваркой и зашлифовать.

Недостатком такого метода являются неточности, а сам загиб будет состоять из прямоугольных участков, плавно образующих поверхность закругления.

Некоторые умельцы гнут трубы с помощью самодельных пружин. Последние наматываются из жесткой проволоки диаметром около 2 мм. Размер кольца подбирается так, чтобы пружина плотно, но свободно заходила внутрь трубы. Для облегчения процесса изгиб можно разогреть.

Важно не забыть перед введением пружины привязать к ее крайнему звену прочный канат или проволоку. После придания профилю необходимой формы с помощью привязки пружину вытаскивают.

Самый примитивный, тяжелый и неточный метод изгиба профтруб — длинный рычаг с приваренной к концу трубой. Его надевают на объект обработки и поступательными движениями загибают профиль до желаемой формы.

И еще один способ, не требующий дорогостоящих затрат. Он подойдет для изгиба по большому радиусу. На листе фанеры чертят шаблон, и по нему монтируют стальные крючья. Профильную трубу гнут, укладывая в эти крючья, предварительно закрепив один конец у первого крюка.

Известны другие способы выполнения этой работы, но все они подчиняются одним закономерностям и имеют одни особенности.

Особенности разных способов гибки профиля

Профильные трубы гнут одинаковыми способами и в домашних мастерских, и на производстве: на холодную и с подогревом. Научно обоснованные рекомендации разработаны сугубо для круглых труб.

На горячую гнут трубу с диаметром больше 100 мм. Профтрубы с другой формой сечения обрабатывают по-разному.

Удобнее всего использовать трубогиб, но не всегда его рентабельно покупать. Для выполнения малых объемов работ выгоднее брать трубогибы напрокат. Их применяют в случае высоты профиля от 10 до 40 мм и гнут материал без подогрева.

Если нет возможности воспользоваться специальным инструментом, надо выбрать другой способ. На холодную можно согнуть профиль высотой до 10 мм с помощью ручных приспособлений.

В этом случае важно уметь определить толщину стенки профиля и минимальный радиус закругления, чтобы не сломать заготовку. Первый параметр замеряют штанген-циркулем, а второй высчитывают по формуле.

Результат напрямую зависит от высоты профиля h. Высота может быть больше или меньше 20 мм. В первом случае радиус устанавливают не меньше 3.5 х h, во втором — не меньше 2.5 х h.

Если радиус заготовки небольшой, то для сгибания может оказаться достаточно неподвижной плиты, оборудованной штырями-упорами, тисков или роликов. Сгибание по большому радиусу выполняется на неподвижных оправках или гибочных пластинах.

Потребность в заполнителе определяется радиусом сгибания. Если он не больше 50 мм, а профиль не выше 20 мм, то можно гнуть на холодную без наполнителя.

При необходимости прогрева трубу наполняют песком без крупных примесей, греют в нужном месте и гнут за один прием.

Не рекомендуется никаким способом гнуть профиль с толщиной стенки меньше 2 мм.

Как таковых методов для сгибания профилированных труб умельцы изобрели много. Но всех их объединяет один недостаток — потребность в большой физической силе.

Если мастер не отличается хотя бы средним телосложением, то процесс загибания может стать для него невыполнимым. Поэтому, выбирая способ обработки профильных труб, лучше ориентироваться на применение специализированных инструментов.

Как согнуть в домашних условиях профильную трубу

Использование профильных труб (имеющих квадратное либо прямоугольное сечение) становится все более популярным, поскольку они обладают высокой прочностью и имеют хорошие показатели надежности. При этом правильно загнуть профильную трубу, не нарушив ее целостность и функциональность не так просто. Особо острым является вопрос гибки профильных труб своими руками в домашних условиях.

Использование гнутых профильных труб для благоустройства дома, двора и сада

Основные свойства профильных труб

Основное отличие профильной трубы от традиционной – это ее сечение. Именно разница в сечении не всегда позволяет применять привычные стандартные методы изгиба и достижения необходимого радиуса кривизны. Кроме того, промышленность выпускает профильные трубы из различных материалов: латуни, меди, алюминия и т. д., что влечет за собой применение различных техник их изгиба.

Следует также помнить, что любые механические воздействия с целью загнуть профильные трубы могут внести дефекты, а иногда привести к разрушению целостности конструкции, поэтому полезным будет позаботиться о возможности растяжения профильной трубы при ее изгибе.

Разнообразие применения гнутой профильной трубы для эстетических целей

Для достижения требуемого радиуса изгиба при выполнении работ своими руками необходимо обращать внимание на плавность, неторопливость движений, а также прилагаемые усилия, что значительно снизит вероятность повреждений и поможет получить нужную криволинейную форму изделия.

На выбор необходимого способа изгиба влияет также толщина стенок профильной трубы. Но если четко представить себе конечный результат, корректно и вдумчиво подойти к выбору метода гнутья профильной трубы, то полученная на выходе конструкция будет отличаться долговечностью, эстетичностью и надежностью.

Оригинальная садовая скамейка на ножках из гнутой профильной трубы

Полезный совет! Помните, что термическое воздействие на профильную трубу влечет за собой изменение внутреннего строения материала, из которого она произведена, и может значительно повлиять на свойства прочности и надежности. Кроме того, многократные воздействия с целью изменения формы трубы (загиб, разгиб), приводят к ее разрушению.

Особенности использования трубогиба

Перейдем к рассмотрению вариантов, как в домашних условиях согнуть профильную трубу. Отметим сразу, своими руками согнуть трубу профильную без применения специальных средств достаточно сложно, особенно, если толщина стенок трубы велика. Наиболее приемлемым и целесообразным в домашних условиях будет использование трубогиба. Для трубогиба характерны наличие специального ведущего колеса, которое при движении по одной из граней позволяет гнуть трубу профильную как необходимо пользователю.

Ручной механический трехвалковый трубогиб для профильной трубы

Трубогибы бывают ручные и с электроприводом. В первом случае, гибка профильной трубы осуществляется вручную путем приведения в движение колеса трубогиба специальной рукояткой. Это приемлемо, если сечение трубы малой площади, а сама конструкция не является громоздкой и изменение ее формы возможно своими руками.

В ином случае, когда объем работ и размеры трубы достаточно большие, необходим трубогиб с электроприводом, приводимый в действие несложным нажатием на кнопку. Принцип работы аналогичен: движение колеса по грани. Но результат более эстетичен и менее трудозатратен.

Гидравлический трубогиб для круглой и профильной трубы

Если работы носят одноразовый характер, то в покупке спецоборудования и проведении работ в домашних условиях нет смысла, лучше обратиться в специализированные фирмы, можно взять станок в аренду. О том, как согнуть профильные трубы без трубогибов, будет приведено далее.

Альтернативные варианты сгибания труб в домашних условиях

Рассмотрим, как согнуть профильную трубу без применения специальных станков. Следует заметить, что гибка профильной трубы по радиусу должна удовлетворять следующим требованиям:

• желательная толщина стенки трубы должна быть более 2 см, в противном случае изгиб чреват разрушением целостности конструкции трубы;
• положим высоту профиля трубы Z > 2 см, тогда профильная труба, гнутая на отрезке длиной 3,5 х Z, не будет разрушена и не утратит надежности.

Немаловажной является температура изделия при сгибании. Не секрет, что в нагретом состоянии изменить кривизну металлического изделия легче. Но, если работы производятся в домашних условиях, то крайне необходимо соблюдать технику безопасности и следить за своими действиями.

Полезный совет! Следует учитывать, что профильные трубы с высотой профиля до 1 см, не нуждаются в нагреве для придания им криволинейной формы, тогда как трубы с в ысотой профиля более 4 см однозначно своими руками и без нагрева не согнуть.

Сгибание профильных труб при помощи болгарки

Еще одним способом достижения желаемого радиуса загиба своими руками является применение болгарки. В месте предполагаемого изгиба необходимо сделать несколько поперечных пропилов (обычно их необходимо три), далее просто согнем профильную трубу своими руками и сварим места пропилов сварочным аппаратом.

Поскольку профильная труба имеет сечение правильной формы, то итоговое изделие будет иметь вполне эстетичный вид (если аккуратно зашлифовать сваренные участки) с ненарушенными показателями прочности.

Способ с использованием пружины

Сгибание профильной трубы небольшого сечения с использованием пружины

Способ довольно прост и может быть реализован следующим образом: необходимо взять проволоку (желательно из стали) толщиной примерно 2 мм, сделать из нее квадратную пружину, которую вставить в трубу, далее стоит нагреть место, где будет изгиб и собственно согнуть трубу до того радиуса, который необходим. Стоит сразу отслеживать, как правильно согнуть профильную трубу, поскольку нагретая труба не долго будет сохранять свою пластичность.

Полезный совет! При изготовлении пружины необходимо следить, чтобы ее сегменты были на полтора-два миллиметра меньше, чем соответствующая сторона сечения профильной трубы. При таких условиях не составит труда поместить пружину внутрь профильной трубы.

Трубогиб для профильных труб любого сечения с электродвигателем

Сгибание труб с использованием песка

Когда нет возможности произвести работы в специализированных мастерских и дело ограничивается домашними условиями и своими руками, на помощь приходят самые разнообразные идеи того, как согнуть профильную трубу, не затратив больших финансовых и физических усилий. Рассмотрим подробнее, как выгнуть профильную трубу: в домашних условиях при этом можно использовать песок, обязательно просеянный и высушенный. А также деревянные клинья, которые соизмеримы со срезом трубы и могут быть в него забиты.

Порядок действий следующий:

• забить клин с одной стороны трубы;
• засыпать внутрь песок;
• забить клин с другой стороны, тем самым сделав своеобразную заглушку.

Далее, зафиксировав один конец, можно производить сгибание на нужный радиус. При этом место сгиба также можно нагреть для облегчения выполнения операции. Целостность и прочность трубы обеспечит засыпанный песок, который после успешного сгибания можно удалить, выбив предварительно деревянные клинья.

Самодельное приспособление для изгиба профильных труб

Как согнуть профильную трубу с помощью воды

Согнуть профильные трубы в домашних условиях, как необходимо по проекту, можно при помощи воды. При этом труба должна быть сделана из меди либо из любого иного цветного металла. Необходимо закрыть один из концов профильной трубы заглушкой и залить внутрь воду. Важным является обеспечение ее нахождения при отрицательной температуре для того, чтобы вода могла замерзнуть. В таком состоянии согнуть своими руками профильные трубы как прямоугольного, так и квадратного сечения не представляется сложной задачей.

Полезный совет! Помните, профильная труба с квадратным сечением будет гнуться легче ближе к концам, а не к середине.
