Как изготовить ворота из профильной трубы своими руками
Сегодня на многих приусадебных загородных участках можно увидеть ворота, изготовленные из профильной трубы. Обычно многие владельцы загородных домов стараются самостоятельно изготовить ворота, которые будут отвечать их требованиям и параметрам. Давайте посмотрим, как можно своими руками сделать надёжные ворота, и какие для этого нужны будут инструменты.
Профильная труба для устройства ворот-плюсы и минусы
Профильная труба имеет несколько видов сечения: прямоугольное, квадратное, круглое и овальное, а также может иметь различные параметры и обычно используется для изготовления прочных каркасов различных типов ворот. Труба может быть выполнена из прочной стали:
- Углеродистой;
- Нержавеющей;
- Оцинкованной.
В основном для изготовления распашных или откатных ворот используют прочную углеродистую или оцинкованную сталь. Нержавейка является более лёгким материалом и поэтому она не сможет выдерживать слишком большие весовые нагрузки.
Профильная труба для изготовления каркаса для ворот
Профильная труба отличается по способу производства:
- Сварная горячекатаная предназначена для изготовления сварных конструкций, которые не требуют сильной и большой нагрузки.
- Сварная холоднокатаная труба обычно используется в быту для изготовления различных каркасов.
- Бесшовная труба является более надёжной и качественной, так как наиболее слабым местом всех сварных изделий считается именно большой и грубый шов. Такие трубы очень пластичные и устойчивые к проявлению высокого вертикального давления. Поэтому она зачастую применяется для устройства ворот.
Для устройства прочных и надёжных распашных или откатных ворот отлично подойдёт недорогая по своей стоимости горячекатаная труба. Конструкция их достаточно простая и включает только каркас и створки. Именно каркас изготавливается из прочной трубы. Загородные ворота могут быть обычными распашными, подвесными или откатными и независимо от их типа на них можно устанавливать современную автоматическую систему для дистанционного открытия и закрытия пультом управления конструкции. Такие ворота будут прекрасно смотреться на приусадебном участке и надёжно защищать двор от посторонних глаз.
Практически каждый хозяин дома сможет самостоятельно изготовить ворота из профильной трубы, если умеет пользоваться сваркой, болгаркой, дрелью, а также умеет составлять чертежи. Также залогом надёжных ворот будет качественная профильная труба и фурнитура.
Стальная труба самым лучшим образом подходит для устройства загородных ворот, так как здесь предусматривается меньший расход материала, что существенно удешевляет всю воротную конструкцию.
Виды профильной трубы для изготовления ворот
Обшивка выполняется из таких материалов, как:
- Профильный или гофрированный лист. Он достаточно прочен, устойчив к негативному воздействию внешних факторов, а также имеет небольшой вес и доступную цену.
Ворота из профиля, обшитые профлистом
Распашные ворота из профиля с деревянной обшивкой
Подготовка к постройке: как рассчитать размеры будущей конструкции
Распашные ворота, несмотря на всю свою простоту, также требуют проведения определённых расчётов.
- Створки распашных ворот необходимо делать таким образом, чтобы автомобиль мог свободно в них проходить. Также следует учитывать площадь пространства, которую будет занимать створка при её открывании.
Чертеж распашных ворот из профиля
Откатные ворота из профильной трубы
Какую профильную трубу выбрать, советы
Главное, правильно подобрать профильные трубы нужного сечения. Некоторые мастера делают неправильно и создают каркас из остатков металла (трубы). В результате этого ворота получаются тяжёлыми и сильно перекошенными. Вид у них будет непрезентабельный, и они буду плохо закрываться.
Из остатков рекомендуют делать только отделку, перемычки и молдинг. Квадратное или прямоугольное сечение является наиболее выгодным вариантом для изготовления перемычек на воротах. Обычно используют бесшовную трубу из углеродистой стали различных марок. Реже используется оцинковка или нержавейка. Нержавеющая сталь достаточно дорогая, поэтому ворота из неё будут очень дорого стоить. А вот калитку из неё сделать вполне можно. Цельные или бесшовные трубы могут легко выдержать большую нагрузку, поэтому каркас, прочные опорные столбы и рамные конструкции лучше всего делать именно из этого материала.
Расчёт материала и инструменты для работы
Распашные загородные ворота достаточно лёгкие в устройстве, поэтому для них подойдёт недорогая, но прочная стальная труба.
- Для прочных опор рекомендуется брать профиль с определённым сечением 100х100 мм;
- Для устройства рам и каркаса необходимо использовать трубу с сечением 40х40 мм или 50х50 мм;
- Для сваривания перемычек или решётки подойдёт стальной прут или куски труб с сечением 40х20 мм.
Сваренные ворота из профильной трубы
Из профилированной трубы можно сделать несколько типов ворот:
- Ажурные;
- Решётчатые;
- Кованые;
- С обшивкой из профилированного листа;
- С обшивкой из деревянной доски.
Если у вас ещё совсем мало опыта в сварочных работах, то лучше всего сделать распашные ворота из надёжной металлической профильной трубы и стального прута. Точные расчёты необходимы для того чтобы приобрести необходимое количество требуемого материала. Если вы хотите устанавливать современное автоматическое управление, то его также необходимо включить в расходы.
Конструкция должна быть достаточно удобной для ежедневного пользования машиной. Минимальный проём рекомендуется делать не менее 3 метров для того, чтобы легковой или даже грузопассажирский автомобиль без проблем мог выезжать на улицу и заезжать обратно. По высоте каркас ворот должен быть не менее 1,6 метра, но обычно владельцы домов предпочитают делать ворота, а также и забор не менее 2 метров. Ширина калитки также должна быть оптимальной для того, чтобы человек любой комплекции мог свободно проходить в неё. Это может быть калитка шириной от 0,75 до 1 метра.

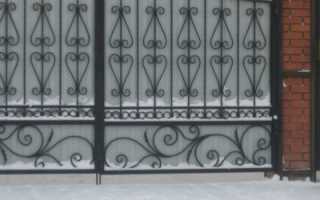

Распашные ворота из профильной трубы с коваными элементами
Для изготовления загородных ворот нам понадобятся:
- Петли (мощные);
- Декоративные элементы ковки;
- Прочный замок;
- Грунтовка для металла;
- Саморезы;
- Краска;
- Цемент, песок, бутовый камень.
- Сварочный аппарат;
- Набор электродов;
- Мощная дрель;
- Болгарка (углошлифовальная машинка);
- Кисточка;
- Строительный уголок;
- Строительный уровень;
- Отрезной и шлифовальный круг;
- Молоток.
Инструменты для изготовления ворот из металлопрофиля
Инструкция по изготовлению различных типов ворот
Распашные ворота для загородного дома
После того как масштабный чертёж полностью составлен и весь нужный материал закуплен мы приступаем к следующим этапам работы.
- Подготавливаем материалы и трубы к последующей обработке. Если вы приобрели не новые профильные трубы, то их надо тщательно очистить от коррозии и окалины с помощью болгарки и специального шлифовального круга. Можно взять и обыкновенную наждачную крупнозернистую бумагу, но ней работать придётся очень долго. Новые трубы надо будет просто хорошо обезжирить обычным растворителем.
- Далее происходит полная разметка и дальнейшая нарезка труб и металла. Для того чтобы сделать правильно конструкцию необходимо трубы с большим сечением нарезать ровно (одинакового размера) попарно. Такие действия необходимо произвести для того, чтобы будущая сварная конструкция была симметричной, а также для исключения неровной и неправильной нарезки профиля.
нарезка профильных труб для ворот
Установка опорных столбов для ворот
Свареный каркас распашных ворот
Приваривание петли к металлическому профилю
Профнастил для обшивки ворот
Листовой металл для обшивки ворот
Деревянная обшивка ворот
Откатные ворота
Ещё совсем недавно откатные загородные ворота были большой редкостью, так как автоматический механизм стоил достаточно дорого, и не каждый владелец дома мог его себе позволить приобрести.
- Сегодня ассортимент достаточно расширился и теперь можно купить недорогую и достаточно хорошую систему. Некоторые умельцы сами делают некоторые простые элементы и детали механизмов, но лучше всего перестраховаться и купить просто весь комплект автоматической системы заводского производства, так как она будет намного лучше самодельной и рассчитана на максимальный вес конструкции.
Откатный механизм для ворот
Откатные ворота из профильной трубы
Откатные подвесные ворота из профильной трубы
Откатные консольные ворота из профильной трубы
Устройство откатной системы для изготовления ворот
Советы по отделке
- Для защиты труб от коррозии их необходимо хорошо обработать специальной высококачественной грунтовкой. Затем можно приступать к окрашиванию самого каркаса.
- Профилированный и гофрированный лист продаётся уже окрашенным, поэтому не требует дополнительной обработки.
- При обивке каркаса деревом необходимо доски обработать средством от грибка и затем вскрыть их лаком или краской. Такая обработка существенно увеличит срок службы материалу.
Элементы ковки-как сделать
Элементами ковки можно легко украшать ворота. Для этого можно самостоятельно с помощью сварочного аппарата или паяльной лампы изготовить декоративные элементы (вензеля, завитушки и другие), а затем их аккуратно приварить их к металлической обшивке ворот.
Изготовление кованых элементов для ворот
А можно просто приобрести готовые кованые изделия в специализированной компании или на кузнице. Там профессиональные мастера сделают любой вид узоров по вашему эскизу и ворота приобретут свою индивидуальность.
Видео: как сварить ворота из профтрубы своими руками
Какой бы вид ворот вы ни выбрали, главное, чтобы они полностью отвечали вашим требованиям и были изготовлены по правильным и чётким чертежам. Если вы начинающий мастер, то лучше всего остановить свой выбор на распашных воротах, которые легки в изготовлении и достаточно надёжны. Откатные ворота имеют более сложную конструкцию, поэтому для того, чтобы их сделать придётся хорошо постараться.
Как изготовить ворота из профильной трубы своими руками
Ворота для дома или дачи могут быть изготовлены самостоятельно. Подходящим материалом для этой цели является металл.
Существует большое количество различных способов изготовления проезда из этого материала, но наиболее простым и практичным техническим решением, является использование профильной трубы. При наличии сварочного аппарата ворота из профильной трубы своими руками можно изготовить в течение одного дня.
Виды ворот из профильной трубы
Изготовление ворот из профильной трубы своими руками может осуществляться следующих видов:
- В виде решётки.
- Обшитые сайдингом, деревом либо профнастилом.
- С элементами ковки.
- Ажурные.
Если створки устанавливаются для того, чтобы скрыть двор от посторонних глаз, то из профиля изготавливается только рама ворот, а свободное пространство полностью закрывается с помощью любого сплошного материала.
В случае, когда необходимо установить ворота с элементами декора, то при сборке следует использовать кованые изделия, которые не закрывают обзор участка за ограждением. Ворота также могут быть изготовлены с использованием внутри рамы параллельно расположенных отрезков профильной трубы небольшого сечения.
Вне зависимости от вида ворот изготавливаемых самостоятельно из профильной трубы, необходимо правильно подобрать материал для изготовления опор, каркаса и внутреннего заполнения рамы.
Выбираем профильную трубу
Только при наличии качественного материала можно изготовить ворота, геометрическая форма которых не изменится в течение длительного промежутка времени.
Если на поверхности материала имеется глубокая коррозия, то от использование такого профиля следует отказаться. Поэтому, если нужно использовать материал, который остался от выполнения других видов строительных работ, его следует тщательно осмотреть перед использованием.
Самым правильным вариантом является приобретение профильной трубы на металлобазе. Для изготовления конструкции потребуется материал следующего сечения:
- Для изготовления опор — 80*80 мм.
- Для рамы — 60*40 или 40*20 мм.
- Для перемычек — 40*20 или 20*20 мм.
Толщина стенок металлической трубы не должна быть менее 2 мм.
Для выполнения сварочных и монтажных работ также понадобятся:
- Сварочный аппарат.
- Электроды.
- Болгарка.
- Бур или лопата.
- Песок, цемент и гравий для бетонного раствора.
Когда все материалы и инструменты будут приготовлены можно приступать к непосредственному изготовлению сварной конструкции.
Процесс изготовления ворот из профильной трубы
Прежде чем приступить к практической части, составляются подробные чертежи и эскизы данного изделия. На бумаге следует обязательно указать длину и высоту сооружения, а также количество перемычек между горизонтальными плоскостями.
Если изготавливается распашная конструкция, то необходимо сварить две одинаковые по размеру створки.
При конструировании более сложной, откатной системы, ворота выполняются в виде одного длинного полотна прямоугольной формы.
Вне зависимости от типа конструкции, ширина не должна быть менее 3 метров, а высота — 1,6 м.
После выбора типа ворот и указания основных размеров элементов конструкции, металлический профиль разрезается на отрезки нужной длины. При изготовлении распашных ворот для получения абсолютной симметрии двух створок, рекомендуется разрезать профиль, ориентируясь по длине отрезков сделанных ранее для одной из половинок. Вертикальные перемычки также должны быть идеально ровными и совпадать по длине.
Для сооружения опор используется профильная труба большого размера, длина которой должна составлять не менее 2,5 метров. Около 1/3 от длины опоры будет установлено в землю с обязательным бетонированием. Только при таком способе фиксации вертикальных опор можно добиться максимальной устойчивости всей конструкции.
Если при изготовлении ворот будут использованы декоративные кованые вставки, то при заказе данных элементов в кузнечной мастерской, следует указать мастеру точные размеры каркаса. Несмотря на высокую стоимость кованых деталей, применение таких элементов, позволит изготовить оригинальную конструкцию с красивым узором.
Когда все детали будут подготовлены, осуществляются сваривание ворот по заранее намеченному эскизу.
Сварочные работы
Поэтапно сварка ворот из профильной трубы производится следующим образом:
- Подготавливается горизонтальная площадка подходящего размера, на которой должны отсутствовать легко воспламеняющиеся предметы.
- Сваривается каркас ворот из профильной трубы.
- Привариваются внутренние декоративные элементы либо отрезки профильной трубы 40 * 20 мм.
- Если изготавливается распашная конструкция, то необходимо приварить петли к одной из сторон распашных створок.
После выполнения всех вышеописанных действий потребуется установить опоры для распашной конструкции, а для раздвижной — специальный роликовый механизм.
Установка вертикальных опор
При выполнении данной операции потребуется соблюдение следующих условий:
- Установить опоры строго вертикально.
- Зафиксировать профильную трубу в грунте на глубину не менее 1 метра.
- Тщательно забетонировать подземную часть опоры.
Прежде всего следует отметить расположение ямок, глубина которых должна составлять не менее 1 метра. Диаметр ямок при ручном выполнении работы должен быть около 0,5 метра, при использовании мотобура, диаметр рабочей части инструмента, также должен равняться 50 см.
После того как ямки будут вырыты на дно следует насыпать небольшое количество щебня с песком и хорошо утрамбовать. Затем устанавливаются опоры и пространство между профильной трубой и стенками заполняется бетонным раствором. Для установки опоры в строго вертикальном положении, во время выполнения работы, следует использовать строительный уровень.
После полного высыхания раствора к опорам приваривается нижняя часть петли и каждая створка ворот навешивается на опору. Для надёжного крепления створок ворот, на каждую секцию рекомендуется установить не менее 4 цилиндрических петель. Для плавного хода створок, если конструкция не оснащена дополнительными механизмами скольжения, рекомендуется в нижнюю часть петли установить шарик от подшипника.
Установка раздвижных ворот
Если ворота из профильной трубы изготавливаются раздвижного типа, то установка такой конструкции потребует значительно больше времени и денег. Потребуется приобрести направляющие и ролики, а также автоматическую систему с электроприводом, которая будет открывать проезд, при поступлении радио-сигнала.
Для надёжной фиксации механизма, который будет удерживать ворота, следует установить опорные столбы. Кроме опорных столбов необходимо сделать фундамент на который устанавливается швеллер. Швеллер устанавливается на фундамент во время монтажных работ, а после высыхания бетонного раствора к нему привариваются роликовые тележки.
К вертикальным профильным опорам также необходимо приварить каретки и ловушки, после чего ворота можно устанавливать на ролики кареток, которые закреплены в горизонтальном положении. Фиксация должна быть осуществлена в строго горизонтальном положении. Если во время установки будет наблюдаться перекос, то необходимо переустановить каретки таким образом, чтобы боковые углы конструкции находились в одной плоскости.
После того как ворота будут установлены идеально ровно, необходимо приварить верхние ролики. Концевой ролик также устанавливается после тщательного выравнивания конструкции с применением строительного уровня.
Заключение
Как правильно сварить ворота из профильной трубы рассказано в статье. Если работа выполняется впервые и нет опыта сварочных работ, то рекомендуется изготовить простейшую конструкцию распашного типа.
При использовании качественных материалов и при неспешном, аккуратном выполнении каждого этапа работ, самостоятельно изготовленные ворота будут служить долгое время.
Как самостоятельно сварить ворота из профильной трубы
Ворота, произведенные из трубы профильного сечения — доступны по цене, легки в исполнении, поэтому пользуются популярностью среди домовладельцев. Тем более, что их несложно сделать самостоятельно.
Преимущества профильной трубы для изготовления ворот
Труба из профиля, как основной материал для создания ворот, востребована, популярна и часто используется благодаря следующим достоинствам:
- низкая стоимость;
- высокая прочность и при этом небольшой вес;
- удобство монтажа – профиль податливый, легко вырезать детали, сваривать заготовки, соединять саморезами.
Но наряду с плюсами есть и недостатки:
- Слабая устойчивость к коррозии. Высокая влажность окружающей среды и жидкость, проникающая внутрь конструкции, постепенно приводит к образованию ржавчины.
- Наносить грунтовку и краску на поверхность труб неудобно, что значительно затягивает время установки.
- При неаккуратном обращении и ошибках при установке каркас часто деформируется.
Как изготовить ворота самостоятельно
Прежде чем приступать к изготовлению ворот, важно определиться с выбором материала, сделать чертеж и необходимые расчеты, подготовить инструменты и материалы, и только потом приступать к монтажу, соблюдая пошаговую инструкцию.
Подготовительные работы
Для правильного расчета, составления проекта, чертежей и смет на материалы и монтажные работы по производству и установке ворот, следует тщательно продумать все нюансы:
- Выбрать конструкцию, определить надобность установки автоматики. Ворота можно сделать цельными, на несколько створок, откатными.
- Продумать обшивку и цветовой тон каркаса.
- Выполнить необходимые замеры. Во двор должен беспрепятственно въехать не только личный автомобиль владельца, но и машины различных коммунальных, медицинских, пожарных служб. Кроме этого, учесть нужно площадь, необходимую воротам для распахивания.
- Разработать подробный чертеж с указанием размера и месторасположения калитки, дополнительными петлями, элементами усиления, подключение автоматических устройств.
- Согласно выполненному эскизу, определяется метраж трубы и необходимое количество обшивки, закупается материал.
Рекомендации по выбору материала
При выборе профильной трубы в качестве материала для выполнения ворот встает вопрос, какой сорт, вид и размер трубы будет оптимальным для конструкции.
Чаще всего для производства въездных ворот применяют квадратные или круглые трубы, овальная конфигурация используется крайне редко.
Ценовая политика определяется тем, из какого материала изготовлена трубная продукция. Так углекислая сталь – это более бюджетный вариант, но надо отдавать себе отчет, что выбирая трубы из этого материала, нельзя рассчитывать на то, что конструкция ворот будет прочной и прослужит долго. Оцинкованные трубы стоят дороже, но устойчивы к коррозии, поэтому имеют больший срок службы.
Для ворот оптимальным будет приобретение сварных холоднокатаных профилей. Толщина стенки труб при одинаковом диаметре может различаться вдвое.
Обратите внимание! Для изготовления каркаса забора, наилучшей и обеспечивающей прочность будет толщина 1,5-2 мм. Большая, сделает изделия дороже и тяжелее, что нецелесообразно в данном случае.
Как сделать необходимые расчеты для конструкции?
Для изготовления опор обычно используют стальную трубу, диаметром 100 х 100 мм, а устройство каркаса выполняют трубами 50 х 50 мм. Для сваривания перемычек и продольных полос, нужно подготовить куски труб 40 х 20 мм.
Обратите внимание! Распашные ворота сделать легче, поэтому больше подойдет для новичков в строительном деле.
Согласно разработанному плану, необходимо закупить материал, кроме этого понадобятся мелкие детали, фурнитура и вещества для обработки поверхности: грунтовка, краска и кисточка для покрытия всех деталей, цемент и песок для приготовления раствора, сварочный аппарат с электродами в комплекте, болгарка, молоток, уровень, строительный уголок, петли, замок, саморезы.
После покупки всех необходимых материалов и подготовки строительных инструментов, можно приступать к подготовке деталей и монтажу.
Пошаговая инструкция
Подготовка элементов и монтаж при изготовлении распашных и откатных ворот имеют различные особенности.
Распашные ворота
Это более простая конструкция и требует меньших затрат.
Алгоритм подготовки и монтажа таких ворот:
- Новые трубы обезжиривают растворителем. Если для установки ворот используют не новые трубы, их тщательно очищают, снимают коррозию с помощью шлифовального круга. Использование обычной наждачной бумаги в этом случае приведет к дополнительным затратам времени.
- Далее необходимо согласно чертежу, разметить и нарезать металл.
- Для установки опор выкапываются 2 глубокие ямы, не меньше метра глубиной и размером 50 х 50 см. Столбы устанавливают вертикально, по уровню и заливают заранее подготовленным раствором. Время застывания цемента – 7 дней при температуре воздуха 25 градусов и отсутствии осадков.
- Все нарезанные профильные трубы сваривают в единую конструкцию. Главное, внимательно следить и контролировать сварку углов, иначе каркас получится неровным. После окончания работ по сварке, швы шлифуют.
- Когда каркас подготовлен, приступают к привариванию петлей. В одиночку это сделать достаточно сложно, поэтому для подобной работы требуется минимум два человека, сначала петли присоединяют к опорам, а потом приваривают к каркасу.
- На последнем этапе остается определиться с облицовкой и зашить каркас. Профнастил или деревянные панели присоединяются саморезами. Причем первый из них, можно крепить на конструкцию как снаружи, так и изнутри двора. Металлические листы имеют большой вес, поэтому чаще соединяются с каркасом посредством сварки. При их использовании в качестве отделки ворот еще на начальном этапе нужно продумать необходимые мощные петли.
Откатные ворота
Откатные ворота характеризуются большим сроком службы. Однако стоимость таких ворот до сих пор остается в разы выше, чем распашных, для их изготовления применяют более дорогостоящие материалы, кроме того, затрат требует механизм для открывания таких ворот.
Процесс подготовки откатных ворот не сильно отличается от сваривания распашной конструкции, отличия касаются монтажа. В зависимости от механизма откатные ворота могут быть на консолях, подвесными или рельсовыми.
- Подвесная конструкция сделана из внутреннего и внешнего каркаса и специальной обрешетки, на которую устанавливаются откатные механизмы.
- Рельсовые ворота намного дешевле подвесных и для их конструирования расходуется гораздо меньше деталей.
- Откатные варианты считаются самыми удобными, а поэтому наиболее востребованы. В начале проектируется рельса, а затем крепятся ролики на нижнюю часть каркаса или один ролик на верхнюю часть.
Это важно! Установка ворот требует наличие места, которое в половину больше габаритов самих ворот и предназначено для размещения роликовых элементов.
Для работы откатной системы подготавливают фундамент – роют ямы, устанавливают мощные столбы из трубы, диаметром 100 х 100 мм. Для надежности их дополнительно обкладывают кирпичом или камнями.
Движение системы происходит при помощи прочно и плотно приваренной направляющей к нижней или верхней части каркаса, закрепленном на опорных столбах.
Все элементы необходимо защитить от проникновения воды, пыли и грязи.
В воротах на стадии проектирования предусматривают удобную калитку.
В качестве обшивки применяют любой материал.
Варианты отделки
Металлоконструкцию необходимо защитить от воздействия природных и климатических явлений. Для этого поверхность грунтуют и окрашивают, и только потом приступают к облицовке.
Более популярный вариант оформления ворот — листы профнастила. Широкая цветовая гамма позволяет подобрать нужный оттенок и идеально вписать конструкцию в общую картину участка.
Облицовка древесиной выглядит солидно, обеспечивая участку презентабельный вид. Чтобы оградить деревянные рейки от влияния климатических и атмосферных явлений, они подвергаются дополнительной обработке и покрываются антисептическими и влагоотталкивающими веществами.
Металлическая сетка – самый дешевый способ зашить ворота, она отличается долгим сроком службы, не сильно подвержена коррозии.
Поликарбонат – новый элемент на рынке строительных материалов, однако уже успел приобрести популярность, благодаря легкости монтажа и простоте крепления на каркас.
Металлическая конструкция для отделки ворот будет надежной и прочной, но тяжелой, что потребует дополнительного усиления и большего количества крепежных деталей.
Как сделать ворота из профильной трубы своими руками
Первое впечатление от частной усадьбы – это основательный забор и металлические ворота с калиткой. Ворота из профильной трубы поэтапно делают своими руками, если есть элементарные навыки работы с металлом и сваркой. Обычную решетку и каркас легко украсить декоративной отделкой – ковкой, накладными элементами или листовой оцинковкой, чтобы скрыть от посторонних глаз происходящее за воротами. Их делают откатными или распашными, а еще лучше – открывающимися дистанционно в автоматическом режиме.
На основе труб квадратного или прямоугольного сечения можно изготовить ворота любой сложности
Что важно знать о самостоятельном изготовлении ворот?
Самостоятельно сварить ворота из профильных труб в домашних условиях может любой домашний мастер, имеющий инструмент и минимальный опыт обращения со сварочным аппаратом. Если сварки нет, эти услуги можно заказать опытному сварщику, а своими руками выполнить остальной фронт работ.
Окончательный результат во многом зависит от нескольких аспектов:
- удачный выбор дизайна ворот;
- грамотно сделанный чертеж (эскиз);
- качественный металл;
- хорошая фурнитура.
Внимание! Очень важны строго вертикально установленные опорные столбы, что исключит перекосы и самопроизвольное открывание ворот под собственным весом.
Самодельные ворота на металлическом каркасе изготавливают для гаража и на въезде во двор. В идеале, они должны быть выполнены в едином ключе. Даже простой дизайн, выполненный аккуратно, будет гармонировать, когда двое ворот похожи и окрашены одной и той же краской. Даже если одни ворота раздвижные, другие – распашные, но с похожей отделкой, это смотрится эстетично. Хотя они разные конструктивно, в закрытом виде смотрятся как одинаковые.
На въезде во двор можно установить откатные ворота, если для распашных недостаточно места
Изготовление ворот из профильных труб своими руками – трудоемкий процесс, предполагающий транспортировку, резку и сварку металла. Отдельно придется заниматься вкапыванием столбов. Важный момент – входные ворота лучше делать с калиткой, закрывающейся автономно, ею придется пользоваться чаще, чем воротами. Не стоит всё делать наспех, примитивно – ворота должны служить долгое время.
Как подобрать материалы для металлических ворот?
Качество материалов и грамотный выбор профильной трубы нужного сечения – залог успеха. Некоторые мастера поступают опрометчиво, делают каркас из металла, который остался от других строительно-монтажных работ. В итоге – ворота, сделанные своими руками, получаются слишком тяжелыми или перекошенными, непривлекательного вида.
Совет! Металл для каркаса должен соответствовать всем техническим параметрам, из остатков металла допустимо выполнить только отделку, молдинг и перемычки.
Заготовка прямоугольной или квадратной формы – лучший вариант для производства в домашних условиях каркаса ворот из профильной трубы и других рамных изделий. Их выпускают по техническим стандартам из углеродистого металла разных марок, оцинковки или нержавеющей стали.
Изделия из нержавеющей стали достаточно легкие, дорогие и долговечные. Под большую нагрузку такой металл не походит, зато для отделки ворот или калитки своими руками – это лучший выбор.
Профилированный прокат выпускается в разном виде:
- сварные трубы и бесшовные;
- горячекатанные и холоднокатаные.
Цельные или бесшовные трубы рассчитаны на наибольшую нагрузку. Их используют под каркас, опоры и рамные конструкции.
Для каркаса ворот берутся трубы сечением не меньше чем 40х40 мм
Недорогие заготовки вполне подходят для самостоятельного изготовления распашных ворот (или откатных) из профильной трубы:
- под опоры рекомендуется профиль 100х100 мм;
- под раму или каркас рекомендуется профиль 40×40 или 50х50 мм;
- на перемычки или решетки подходит металлический прут или обрезки труб 40х20 мм.
Подготовительный этап
Для начала определяемся с типом ворот, их можно сделать:
- ажурными;
- решетчатыми;
- коваными;
- с обшивкой из профлиста, дерева или сайдинга.
Совет! Сплошные ворота делаются для того, чтобы они скрывали происходящее во дворе от посторонних. Если есть желание демонстрировать прохожим красоту уютного дворика, то лучше сделать своими руками ажурные ворота с изящной ковкой.
Если мало опыта, то своими руками проще сварить распашные ворота – из нарезанного по чертежам профиля и металлического прута. Хороший чертеж необходим, чтобы точно рассчитать общее количество используемого материала и длину каждой заготовки. Автоматическое управление тоже должно быть запланировано на первом этапе и суммировано в расходы.
Размер ворот должен быть удобен для ежедневного пользования авто. Минимальный проем ворот – от 3м, чтобы автомобиль легко проезжал в ворота и выезжал на улицу. По высоте каркас – не менее 1,6м. Ширина калитки должна совпадать с уровнем ворот в самой нижней точке, если оконечность делается в виде венца. Калитка должна быть удобна для прохода человека любой комплекции – от 0,75м до 1м.
Самая простая в исполнении конструкция — это распашные ворота из профнастила
Нередко сварка ворот из профильной трубы производится как часть ранее установленного забора. Общий эскиз позволяет в малейших деталях представлять конечный результат. Поэтому, каким бы ни был выбор готовой иллюстрации, придется перечерчивать для адаптации к своему двору.
Весь приобретенный металл предварительно просматривают с целью выбраковки профиля с дефектами – при нарезке он сгодится на короткие и вспомогательные детали. Места трубы с признаками коррозии перед резкой требуется зачистить наждачной бумагой или металлической щёткой.
Внимание! Распашные ворота – парное изделие, поэтому для симметрии все детали режут попарно, соблюдая размеры до миллиметра. Далее можно приступать к резке заготовок для калитки.
Детали для отделки готовят своими руками отдельно. Элементы для украшения в виде ажурной ковки можно приобрести готовые – в специализированных отделах строительных супермаркетов или в кузнечной мастерской.
После нарезки заготовок на ворота из профильной трубы своими руками понадобится арендовать сварочный аппарат или нанять специалиста. Это обходится недешево. Поэтому важно правильно организовать этап предварительной подготовки, чтобы арендуемое оборудование не простаивало несколько дней. В любом случае, самостоятельное изготовление металлических ворот обойдется дешевле в разы, чем покупка готового изделия с монтажом. Тем более, приятно, когда собранное своими руками изделие привлекает восторженные взгляды соседей.
Второй этап: установка опор
Важное условие – абсолютная вертикальность опор, чтобы ворота не могли накрениться или самопроизвольно открываться/закрываться.
Важно правильно установить опорные столбы, чтобы ворота были устойчивыми
Качество установки стоечных опор под ворота из профильной трубы определяет их долговечность и безупречность эксплуатации. Столбцы должны быть глубоко вкопаны в землю и тщательно забетонированы, при этом не должны погружаться под весом всей конструкции.
Для установки основания ворот нужно сделать разметку под 3 ямки – 2 под створки ворот и 1 под калитку (если планируется). Конечно, калитку можно крепить на тот же столбец, что и одна половина ворот, но это создаст дополнительную нагрузку. Под опоры роют глубокие округлые ямки диаметром до полуметра и глубиной не более 1м. Дно рытвины выравнивают и засыпают щебнем с песком, хорошо утрамбовывая.
Столбы располагают строго вертикально в яме, обсыпая щебнем или бутовым камнем под раствор бетона. После небольшого слоя выверяют вертикаль и окончательно заливают бетоном доверху. Получится некое подобие фундамента под каркас.
Внимание! На эту конструкцию нельзя навешивать ворота из профильной трубы, пока раствор не затвердеет полностью. В зависимости от температуры и качества цементной смеси, для этого потребуется 3-5 суток в летнюю погоду. Если прочность монтажа основы ворот очевидна, переходят к сборке своими руками основных деталей.
Третий этап: сборка створок ворот
Главная задача при сборке своими руками — сварить надежную раму для распашных ворот из профильных труб.
Сварочные работы нужно выполнять аккуратно, чтобы внешний вид ворот был эстетичным
Общая эстетика будет зависеть от точности разметки и соблюдения расстояния между металлическими отрезками, образующими равные промежутки. Второй аспект – эстетичные сварочные швы каркаса без грубых наплывов с обработкой от заусениц. Это обеспечит безопасность при пользовании воротами и калиткой.
Со сварочным аппаратом лучше работать на открытом воздухе, обеспечив его питание. Обязательно соблюдать технику безопасности – в спецодежде и защитной маске. На площадке для сварки не должно быть легко воспламеняющихся предметов, на которые может попасть искра или окалина.
Когда готова рамная конструкция вороток, к каркасу приваривают остальные конструктивные элементы. Готовые ворота должны крепиться на петли, и от качества их приваривания к столбам зависит функциональность и надежность всего сооружения. Хорошо установленные петли не должны скрипеть и заедать. Когда петли готовы, переходят к навешиванию всех частей – калитки и створок ворот.
Завершающий этап – обезжиривание, грунтовка и окрашивание. Откатные или раздвижные ворота своими руками делают примерно так же, но нужны направляющие и ролики для обеспечения движения створок. Эти детали также монтируются строго по уровню, без перекосов иначе ворота просто не откроются.
Как сделать ворота из профильной трубы своими руками
Наличие функциональных и красивых ворот на даче просто необходимо для каждого владельца участка. Но на сегодняшний день на рынке представлено такое большое количество разнообразных материалов, из которых можно соорудить ворота, что в них можно легко запутаться. Конечно, можно пригласить специалистов, которые сделают всю работу за вас. Но если можно разобраться с этим самостоятельно, то зачем платить наёмным работникам? В последнее время очень часто можно встретить заборы из металла. Они имеют эстетичный внешний вид, отличаются функциональностью и прекрасно вписываются в любой дизайн. Давайте разберёмся, как своими руками возвести ворота из профильной трубы.
Плюсы и минусы ворот из профтрубы
Ворота, сделанные из металла, красиво смотрятся и пропускают через себя лучи солнца. Плюс ко всему они отлично справляются с функцией защиты территории от тех, кто хочет вломиться туда без приглашения.
Вариант изготовления простого забора из профильной трубы
В качестве сырья для возведения таких ворот часто выбирают низколегированную стальную профтрубу, сечение которой имеет квадратную или прямоугольную форму 4х4 или 5х5 сантиметров. Толщина стенок трубы должна быть 3 миллиметра.
Несомненными преимуществами данного вида ограды являются:
- Материал недорогостоящий. Его низкая себестоимость в сочетании с тем, что забор легко можно возвести самостоятельно существенно экономят бюджет.
- Конструкция из профтрубы является прочной и долговечной. Если ворота грамотно спроектировать и вовремя обрабатывать его антикоррозийными покрытиями, то прослужит оно вам не одно десятилетие.
- Профильную трубу можно скомбинировать с другими материалами. Профильная труба прекрасно сочетается с другими строительными материалами, благодаря чему можно создать оригинальный и стильный вход. Интересным сочетанием будет труба и кирпичная кладка. Помимо этого, каркас из профильных труб можно покрыть металлопрофилем.
К недостаткам такого входа можно отнести то, что это всё же открытая конструкция, которая не укроет вас от любопытствующих глаз. Хотя, если обшить такую конструкцию металлопрофилем или полупрозрачным поликарбонатом, то проблема решается.
Специалисты могут создать на таких воротах кованый орнамент и геометрические узоры.
Виды констукций
В зависимости от технологии изготовления ворота разделяют на сварные и модульные.
Сварные входные конструкции можно отнести к самым надёжным и наименее затратным вариантам. В данном случае монтируют, подгоняют и соединяют секции ворот непосредственно во время установки. Сварочные работы в этом случае, пожалуй, единственный сложный момент.
Вариант сварной конструкции
Специалисты советуют, для облегчения нагрузки на опоры и сварные швы, трубы, выполняющие роль лагов, должны иметь меньшее сечение.
Второй вариант ворот — это сборные конструкции. Их собирают из отдельных частей прямо на территории. Сварочные работы для такого забора не понадобятся. Секции забора и воро крепятся специальными хомутами.
Вариант модульной конструкции
Различные модели и дизайнерские решения, представленные на рынке, позволяют соорудить весьма достойное ограждение и ворота дачного участка.
Чертежи
В первую очередь необходимо создать эскиз секций ворот, на котором будут прорисованы секционные узлы. Его можно создавать не в масштабе просто от руки.
На основе эскизов создаются подробные чертежи входной конструкции, на которых необходимо указывать размеры будущего сооружения в целом и каждого его отдельного элемента. Количество необходимых материалов для строительства ограждения можно рассчитать с помощью подробного чертежа.
Вариант чертежа ворот с калиткой
Список сырья и инструментов
Чтобы возвести ворота из профильных труб, вам потребуется приобрести следующие материалы и инструменты:
- Несущие трубы, сечение которых равно 5х5 сантиметров, а толщина стен 2,5–3 миллиметра.
- Опорные столбы, сечение которых равно 6х6 сантиметров.
- Чтобы обустроить прожилины, понадобится профиль 4х3 сантиметра.
- Обрешёточный материал.
- Болгарка.
- Аппарат для сварочных работ.
- Струбица и молот.
- Ножовка для металла.
- Уровень.
- Лопата.
- Щебёнка.
- Раствор цемента.
Как сделать ворота из профильной трубы своими руками — пошаговые действия
Процесс строительства забора условно делится на следующие этапы:
- Сначала обрабатываются заготовки. Все трубы до начала работ, необходимо обследовать на предмет неровностей. Если таковые найдены, то их необходимо подровнять. Это нормально, т. к. заводские изделия частенько выпускаются с отклонениями в плоскостях. Далее, их необходимо обрезать до нужных размеров. Не забывайте о том, что несущие стойки необходимо распиливать, учитывая их подземное крепление.
- На следующем этапе подготавливается основание.
Произведите разметку территории под будущие ворота. Используйте для этого колышки, выкопайте ямы, глубина которых равна 100–150 сантиметрам, а диаметр 10 сантиметров. В них устанавливаются опорные столбы.
- Дно ямы на треть засыпается мелкой щебёнкой. В центре установите опору из профильной трубы. Воспользуйтесь строительным уровнем, чтобы проконтролировать вертикальность опоры. Широкая сторона трубы должна быть перпендикулярна облицовке. Опору зафиксируйте растяжками на то время, пока бетонная смесь будет схватываться.
- Теперь можно приступать к изготовлению каркаса. Он изготавливается по уже подготовленному эскизу. Смежные заготовки прижимаются друг ко другу струбицами. Так, они не будут смещаться. Для надёжной фиксации пролётов секций, к опорам необходимо приварить по две петли, которые вырезаются из листового металла.
- Далее, пролёты необходимо заполнить.
Варианты кованых элементов
К скелету ограждения приварите тонкие трубы и декоративные элементы. Составленные секции необходимо приставить к опорным столбикам, с уже приваренными петлями для крепления. Убедитесь, что вертикальные пруты идут строго перпендикулярно горизонтальным. Соедините все части ограды при помощи сварки или болтами.
- Последний этап строительства — зачистка швов от сварки. После сварочных работ металлические поверхности необходимо зачищать от коррозии и обезжиривать. Для продления срока службы и придания большей привлекательность, поверхности труб можно покрасить, используя масляную краску.
- Профлист не тяжёлый материал, поэтому забор из него не нуждается в основательном фундаменте. Достаточно забетонировать опорные столбы.
- Металлопрофиль — недорогостоящий материал.
- Имеет эстетичный и ухоженный вид.
- Легко монтируется.
- Долговечность — ещё один плюс материала.
- Вытяжка — деталь удлиняется, при этом становится тоньше. Во время растягивания элемента, кувалдой необходимо бить равномерно по всей площади участка, который вытягиваете. Таким образом, изготавливаются постепенно заостряющиеся на конце пики.
- Разгонка — по заготовке бьют с обеих сторон молотом. Таким образом, расплющиваются пики, которые имеют игольчатую форму и становятся листовидными.
- Рог наковальни используется для создания радиусно изогнутых элементов.
- Сначала идёт подготовка эскиза волюты. Его сначала рисуют на бумаге, а потом проволоку сгибают по бумажному рисунку.
- Проволока выпрямляется и по мерке отрубается пруток-заготовка.
- Кончик проволоки нагревается до девятисот градусов, край сгибается.
- Выполнение первого завитка происходит на крае рога наковальни или на её кромке.
- Всю длину заготовки нагревают и, используя спиральную оправку, изгибают её.
Выбираем материалы обшивки
Ворота, каркас которых сварен из профильной трубы, обычно обшивают профильным листом. Объяснить это можно несколькими причинами:
В качестве обшивки можно использовать и сетку-рабицу или другим подходящим материалом.
Элементы декоративной ковки своими руками
Ажурные металлические кованные элементы всегда высоко оценивались, потому как каждый образец неповторим и прекрасен. Умение обрабатывать металл — это целое искусство, которое доступно не каждому. Заказать у мастера элементы декоративной ковки — достаточно дорогостоящее удовольствие. Создать такие элементы можно вполне своими руками. Тем более, если вы овладеете данным видом работ, то оно сможет превратиться в ваше новое хобби или даже прибыльный бизнес.
Выделяют холодную и горячую ковку. Первый вариант предусматривает нагрев металлических заготовок до девятисот градусов. Так сталь приобретает пластичность. Ударяя по ней кувалдой или молотком-ручником, она изгибается. Её можно сделать тоньше и изменить изначальное сечение прутков. Холодный вариант ковки — это изменение заготовок без их нагрева в основном. Для такого вида работ используют низкоуглеродистую сталь (в составе не более 0,25 процентов углерода). Она считается более податливой. Обрабатывают её специальными станками и приспособлениями.
Для создания кованых элементов помимо стали используют ещё медные и алюминиевые сплавы. Они мягкие и лёгкие, поэтому поддаются обработке обоих способов.
Горячая сварка осуществляется при помощи горна — специальной печки, которая из-за поддува может достигать очень высоких температур; наковальни; кувалды; клещей, которыми держат накалённую заготовку.
Изделия с особой формой делаются с помощью различных фасонных молотков, зубил для рубки металлических деталей и другие инструменты.
Холодная ковка предполагает использование гнутика, который необходим для создания изогнутых элементов; улитки, для загибания прутков в спираль; фонарика, с помощью которого создаётся такой элемент ковки, как «шишка»; волны, с помощью которой изготавливают волнообразные элементы; твистера, на котором заготовленный элемент закручивают в нужном направлении и станка для создания колец.
Помимо всего вышеперечисленного, необходимо обзавестись болгаркой по металлу и сварочным аппаратом, с помощью которого будут соединяться детали.
Процесс изготовлений ковки
Схема кованых ворот
Как уже говорилось ранее, для горячей ковки металл, чтобы его можно было обрабатывать, необходимо нагреть до температуры от 800 до 1200 градусов. Если температура будет ниже, то металлическая заготовка будет недостаточно пластичной, а при слишком высокой температуре изделие перестанет быть прочным и может сломаться.
Определение степени нагрева заготовки по цвету
Для того чтобы элемент ковки сделать изогнутым, необходимо сделать следующие действия:
Для изготовления «шишки» или «фонарика» необходимо взять 2–4 тоненьких прутка, сварить кончики вместе, проковать в квадрат и зажать в тисках. Из другого конца делается жгут при помощи воротка. Конец нужно немножко раскрутить, разъединить прутки и несколько раз ударить по торцу, который таким образом, расширяется.
Холодный способ ковки предполагает такие же приёмы и способы, правда, без нагрева элементов.
Видео: как сварить ворота из профтрубы своими руками
Таким образом, изготовление ворот из профильной трубы не такое уж сложное дел, а результат может быть впечатляющим. Самое сложное, пожалуй, элементы ковки, которые необязательно изготавливать самостоятельно. Их можно приобрести в готовом виде и украсить конструкцию. Удачи!
