Дорновый трубогиб для профильной трубы

Дорновый трубогиб: виды трубогибов с дорном и их преимущества

Среди всех типов оборудования для гибки труб дорновый трубогиб отличается специфичной конструкцией, которая и определяет его функциональные возможности. Оборудование данного типа, позволяющее получать ровные и точные сгибы, пользуется большой популярностью в различных отраслях промышленности. О том, по какому принципу работают дорновые трубогибы и можно ли изготовить их своими руками, мы и поговорим в этой статье.

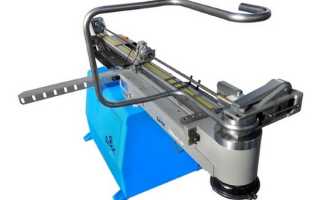

Промышленный полуавтоматический трубогиб CE-51 Master для высокоточной гибки труб

Какие бывают трубогибы

Значение труб в жизни современного человека очень сложно переоценить, они используются практически повсеместно. Это не только незаменимые элементы для транспортировки жидких и газообразных сред, но и металлоизделия, из которых создаются конструкции различного назначения. Однако для того чтобы использовать трубу в качестве элемента трубопровода или металлической конструкции, ей необходимо придать требуемую геометрическую форму, для чего и применяются трубогибы.

При помощи трубогибов трубам можно придавать практически любой угол загиба (главное, чтобы радиус изгиба был не меньше двух радиусов самой трубы). Если не использовать трубогибы, а формировать требуемую геометрию трубной конструкции при помощи фитингов, это значительно снизит надежность изделия.

Гибка спирали на дорновом трубогибочном автомате

Сегодня используют несколько типов трубогибов:

  • арбалетной конструкции;
  • с гидравлическим приводом;
  • электрические;
  • ручного типа;
  • изготовленные своими руками.

По сути, все подобные приспособления работают по одному принципу: заготовка надежно фиксируется, а затем под давлением ее участку придают требуемый изгиб.

В трубогибах различных видов используются разные схемы воздействия. Так, в приспособлениях гидравлического и арбалетного типа на участок изделия, который необходимо согнуть, оказывается точечное воздействие. Другая схема предполагает использование специальных роликов, на которые труба как бы наматывается, изгибаясь на требуемый угол. По второй схеме работает и дорновый трубогиб, который, в отличие от приспособлений другого типа, имеет в своей конструкции специальный элемент – дорн.

Преимущества использования трубогибов с дорном

Чтобы понять, зачем потребовалось изобретать трубогиб с дорном, следует разобраться в том, как протекает процесс изгибания трубы и чем он для нее чреват.

Как уже говорилось выше, трубы изгибают, воздействуя на них давлением, создаваемым при помощи гидравлического, электрического или ручного привода. В стенках изгибаемого участка действуют силы, которые имеют противоположное направление. Так, стенка, расположенная на внутреннем радиусе загиба, начинает деформироваться на сжатие, в результате чего на ее поверхности образуется волнистость – гофра. Стенка изделия на внешнем радиусе загиба, наоборот, растягивается и истончается. Это, естественно, приводит к ее ослаблению, которое в отдельных случаях (при гибке на большие радиусы) может доходить до 50%.

Слева – труба, согнутая в дорновом трубогибе, справа – испорченная в простом приспособлении заготовка

В результате описанных процессов изгибаемая труба деформируется и теряет свою начальную прочность. Особенно сильно деформируются при гибке тонкостенные изделия, изготовленные из мягких металлов.

Деформационные процессы можно минимизировать, если помещать во внутреннюю часть трубы специальный стабилизатор, в качестве которого и выступает дорн. При наличии последнего процесс гибки протекает более плавно, а стенки изделия деформируются значительно меньше.

Если толстостенные стальные изделия еще можно гнуть на бездорновых приспособлениях, получая приемлемое качество сгиба, то трубогиб для тонкостенных труб, изготовленных из мягких металлов, обязательно должен быть дорнового типа. Если вы попытаетесь согнуть такое изделие без использования внутреннего стабилизатора, то гарантированно получите сильно деформированную конструкцию.

В качестве дорна, который перед началом гибки трубы вставляется в ее внутреннюю часть, используют обычно длинную металлическую пружину. Поверхность такой пружины для обеспечения лучшей стабилизации может быть покрыта слоем полиуретана.

Пружины для заполнения внутреннего пространства трубы

Виды дорновых трубогибов и особенности их конструкции

Дорновый трубогиб из-за особенностей своей конструкции может быть только стационарным. Даже станки, изготовленные для бытовых нужд своими руками, отличаются массивностью. Серийные трубогибы дорнового типа не бывают ручными, для их работы необходимо электрическое питание.

Универсальный трубогибочный дорновой станок Stankras

Среди дорновых трубогибов встречаются полуавтоматические и автоматические приспособления. Более дорогостоящим, естественно, является полностью автоматизированное оборудование. Всеми рабочими процессами, протекающими на таких трубогибах, управляет система ЧПУ, в память которой предварительно заносятся все требуемые параметры: тип материала и класс трубы, угол загиба и его радиус, давление прижима, скорость поворота гибочного узла и др. Для обслуживания такого оборудования, которое позволяет добиваться высокой эффективности рабочего процесса, не требуется много людей.

Автоматическая дорновая трубогибочная машина с ЧПУ

Полуавтоматический дорновый трубогиб, на котором часть технологических операций выполняется в ручном режиме, требует уже большего внимания со стороны рабочего персонала. Однако в тех случаях, когда необходимо гнуть изделия из разного материала и с разными геометрическими параметрами, целесообразнее использовать дорновый трубогиб полуавтоматического типа, который также значительно дешевле автоматического оборудования.

Гибочная головка с узлом подачи дорна

Любой трубогиб дорнового типа состоит из следующих конструктивных элементов:

  • рамы с направляющими, на которую крепятся и позиционируются все элементы оборудования;
  • чугунной головки, за счет которой создается гибочный момент;
  • гидравлического бустера, усиливающего действие гибочной головки;
  • патрона, в котором фиксируется заготовка (с его помощью также задается плоскость загиба);
  • гибочного ролика, задающего радиус загиба;
  • зажимных колодок, фиксирующих изделие на участке выполнения загиба;
  • дорновых оправок и тяг, на которых они крепятся;
  • натяжного кронштейна, за счет которого на трубогиб устанавливаются тяги с дорновыми оправками.

Принцип работы дорнового трубогиба

Изготовление трубогиба дорнового типа своими руками

Учитывая тот факт, что стоимость серийного дорнового трубогиба достаточно высока, многие домашние мастера задумываются над тем, чтобы изготовить такое приспособление своими руками. При желании и наличии навыков работы со сложными техническими устройствами сделать это возможно. Следует, однако, учитывать, что это будет простейший ручной трубогиб, который тем не менее даст вам возможность выполнять качественную гибку тонкостенных изделий из мягких металлов.

Самодельный трубогиб дорнового типа

Самое сложное при решении данной задачи – это изготовить своими руками массивную раму дорнового трубогиба, на которой будут фиксироваться все его конструктивные элементы. На раме такого ручного трубогиба крепятся многоручьевые гибочные ролики, придающие трубе требуемый радиус загиба, зажимные колодки и эксцентрик, обеспечивающий фиксацию трубы в нужном положении.

Элементом, который будет оказывать давление, является упорное приспособление, состоящее из упора, прижимных колодок, скобы и клина. Управляется данный узел дорнового трубогиба при помощи винта, на конце которого фиксируется штурвал.

Хорошим основанием для самодельного трубогиба будет толстая стальная плита

Модель механизма подачи дорна

Натяжной кронштейн, на который устанавливаются тяги и дорновые оправки, также крепится на раме трубогиба. В качестве привода самодельного трубогиба можно использовать лебедку, которую соединяют с гибочным сектором при помощи блоков и стальных канатов. За счет тяги, создаваемой лебедкой, будет обеспечиваться как рабочий ход гибочного ролика, так и его возврат в исходное состояние.

Если же вам приходится выполнять гибку тонкостенных труб различного диаметра не от случая к случаю, а довольно часто, лучше приобрести универсальное серийное оборудование, потому что самостоятельное изготовление дорнового трубогиба – задача не из легких.

Дорновые трубогибы: особенности, разновидности, правила использования

  1. Устройство и принцип работы
  2. Преимущества и недостатки
  3. Разновидности
  4. Советы по эксплуатации
  5. Обслуживание
Читать еще:  ГОСТ 30245 03 трубы стальные прямоугольные сортамент

При всем многообразии гибочного оборудования один станок выделяется своим конструктивным исполнением, которое отражает его целевое назначение. Речь идет о дорновом трубогибе, который, благодаря стабилизатору, позволяет изготавливать трубные конструкции с высокой точностью и без ослаблений. В этой статье подробно разберем принцип работы дорнового станка, его преимущества в сравнении с другими трубогибами, а также особенности эксплуатации этого прибора.

Устройство и принцип работы

Начнем именно с устройства станка для гибки труб. Необходимо отметить, что если конструкция самого станка типовая, то исполнение самого дорна отличается в зависимости от предназначения. Дорновый трубогиб состоит из следующих элементов.

  • Рама и направляющие. Станина изготавливается из стали и служит рабочей поверхностью.
  • Шаблон для изгиба деталей. Головная деталь, которая изготавливается из чугуна и участвует в образовании изгибающего момента.
  • Усилитель шаблона. Самый распространенный вариант, когда бустер гидравлический, что позволяет равномерно распределить усилие.
  • Патрон и зажимы. Встречается несколько разновидностей зажимов: пальцевые и верхние. Пальцевые зажимы позволяют уберечь гибочный рычаг от чрезмерных нагрузок. Наличие верхнего зажима дает возможность линейного перемещения заготовки. Патрон используется для крепления и размещения изделия на станине прибора.
  • Валик. Предназначен для формирования изгиба.
  • Натяжной кронштейн. На натяжном кронштейне размещаются оправки и тяга.
  • Дорновые оправки. Изготавливаются из стали или латуни, встречаются также пластиковые стабилизаторы. Дорн может быть выполнен в виде пружины или шарика.

В основе принципа работы любого трубогиба лежит пластическая деформация, когда на участке изгиба возникают разнонаправленные силы. Под воздействием этих сил стенка внешнего радиуса трубы растягивается и ослабляется, а внутренняя, наоборот, сжимается, и появляется волнистость. Чем тоньше и мягче материал изделия, тем выше шанс получить отклонения от требуемых значений.

Именно для повышения стабильности и равномерности процесса деформации внутрь трубы вводится дорн. Еще одно название дорна – «калибрующий сердечник». Внешне дорн представляет собой довольно длинную пружину, которая может быть изготовлена из металла или пластика, но встречаются и другие формы. Наличие калибрующего сердечника позволяет произвести обратную протяжку заготовки в случае пережима.

До появления современных стабилизаторов с целью повышения плавности гибки в трубу насыпался песок.

Преимущества и недостатки

Как и любая технологическая операция, гибка труб на дорновом трубогибе имеет свои плюсы и минусы. Рассмотрим обе стороны. К преимуществам относятся следующие пункты.

  • Деформации стенок изделия минимальны при наличии дорна. В случае отсутствия данного элемента на стенке внутреннего радиуса образуются складки, а на внешнем радиусе наблюдается истончение материала. С увеличением радиуса ослабление усиливается.
  • Дорновый станок позволяет изгибать тонкостенные трубы или изделия из мягких материалов.
  • Результатом работы является бесшовное изделие различной геометрической формы.

К недостаткам можно причислить:

  • массивность и стационарность конструкции;
  • высокая стоимость;
  • ограничение на изготавливаемую продукцию: радиус изгиба не должен превышать двойной радиус изделия.

Данные недостатки покрываются и окупаются функциональными возможностями трубогиба, поскольку бездорновые модели станков в большинстве своем имеют схожие минусы.

Разновидности

Все дорновые трубогибочные станки можно разделить на 2 большие группы по типу управления.

  • Автоматические. Как и в любом станке с ЧПУ, управление осуществляется через компьютеризированный блок, в который вносятся все параметры изготавливаемого изделия. Подходит для автоматизированной линии производства.

  • Полуавтоматические. Как следует из названия, часть выполняемых функций отводится на ручной режим. Дешевле автоматического варианта, оптимальный выбор в случае отсутствия конвейерной линии и большом разнообразии изготавливаемой продукции.

Кроме способа управления, трубогибы делятся на несколько крупных категорий по конструкционному исполнению.

  • Гидравлические. Чаще всего подобные агрегаты применяются на серийном производстве благодаря скорости выполнения гибки и минимальному расходу электроэнергии. Встречаются и компактные переносные модели. Гидравлические трубогибы позволяют добиться высокой точности изгиба.

  • Электрические. Приспособления с электрическим приводом ориентированы на выполнение работ с трубами небольшого диаметра и тонкими стенками. Сочетание с гидравликой позволяет нивелировать данную особенность.

  • Арбалетные. Мобильные варианты широко применяются при монтаже водопроводных систем. Отличительной чертой является Т-образная рама.

  • Ручные. Наиболее часто подобные модели встречаются в небольших мастерских или в выездных бригадах. Отличаются невысокой стоимостью и компактными габаритами.

На рынке трубогибов встречаются модели с фиксированным положением стабилизатора или же оснащенные системой выдвижения дорна. Первый вариант гораздо дешевле, но имеет свои особенности. Во-первых, в месте завершения гиба остается деформация, повторяющая форму дорна. Во-вторых, в результате трения на поверхности дорна образуется наклеп, усложняющий процесс снятия заготовки и приводящий к появлению волнистости на следующем изделии.

Станки, оснащенные системой выдвижения/убирания дорна, лишены подобных нюансов, но стоят гораздо дороже. Целесообразно применять подобные трубогибы при крупном и среднем серийном производстве.

Советы по эксплуатации

Поскольку в месте соприкосновения дорна и трубы образуется трение, возникает необходимость его компенсации. Самый распространенный вариант – это подача смазки непосредственно на стабилизатор. Оптимальным решением является выполнение данной операции в автоматическом или полуавтоматическом режиме. Важно, чтобы слой смазки при этом был равномерным.

Альтернативным вариантом для устранения трения является покрытие калибрующего сердечника слоем полиуретана. Наиболее часто подобное покрытие встречается на дорнах пружинного типа.

Обслуживание

Обслуживание дорнового станка для гибки труб мало чем отличается от стандартных инструкций по эксплуатации и уходу за оборудованием. Необходимо выполнять следующие операции:

  • регулярно смазывать дорн;
  • следить за отсутствием на дорне каких-либо загрязнений или повреждений, при необходимости проводить работы по устранению выявленных недостатков;
  • периодически проводить проверку дорна на наличие люфтов, при выявлении излишнего свободного хода требуется провести регулировку;
  • своевременно проводить регламентные работы по обслуживанию основных узлов станка.

Дорновые трубогибы пользуются заслуженной популярностью в самых различных отраслях промышленности. Они находят свое применение при изготовлении автомобилей, мебели, систем газо- и водоснабжения, также на многих других производствах и при решении бытовых задач.

В следующем видео вас ждет краткий обзор полуавтоматического дорнового трубогиба HQ-380NCAD.

Дорновый трубогиб: что это и в чем его особенности

Трубогиб дорновый является устройством, в состав которого входит рабочая деталь — дорн, она располагается в точке сгиба и предотвращает ненужную деформацию трубы, сечения и заломы.
Отличия станка, имеющего дорн, от других типов оборудования такой же направленности состоит в том, что он имеет специфическую конструкцию, которая позволяет выполнять работу по сгибанию труб на высоком уровне, с небольшим процентом брака. Такое оборудование позволяет получить ровный сгиб и пользуется огромным спросом на производственных предприятиях.

Дорновый трубогиб позволяет получать точные сгибы и полностью исключить деформацию труб во время операции

Особенности гибки трубогибом с дорном

Существует множество конструкций из труб, они идут на разные сооружения: от установки турников на школьных площадках и до прокладки водопроводов и газопроводов. Также трубы активно применяются в автомобилестроительной отрасли, где множество деталей сделано из них.

Как известно, чем меньше соединительных элементов и швов имеет конструкция, тем она более надёжна. Швы могут протечь, в результате чего произойдёт утечка транспортируемого по трубе вещества, что само по себе несёт опасность для жизни людей. Чтобы снизить к минимуму возможность аварии, используют трубогибы, которые сгибают длинную цельную трубу на необходимый угол. Главное превосходство такого станка в том, что сгиб получается почти идеальным. Бездорновый трубогиб не может проделать сгиб такого высокого качества.

Читать еще:  Трубы стальные водопроводные ГОСТ 10704 91

Трубогибы, имеющие протектор, рекомендуют применять в работе с тонкостенными трубами. Массивные трубы с толстыми стенками с помощью него не обрабатываются. Такой станок пользуется огромным спросом, потому что при большом КПД затрачивается минимум человеческих сил. Строение и материал гибочной машины зависит от сферы, в которой она применяется, и деталей, обрабатывающихся на ней. Дорн может быть как стальным, так и латунным или даже пластиковым.

Дорн, помещаемый внутрь трубы, принимает форму нужного изгиба и не позволяет образовываться заломам на заготовке

Виды дорновых трубогибов

Трубогиб может быть автоматический или полуавтоматический. Полуавтоматические трубогибы стоят дешевле. Но часть работы производится вручную, а это часто требует больших усилий.
Управление автоматизированным рабочим процессом производит машина ЧПУ, оснащённая компьютером. Предварительно в него заносят схему сгиба со всеми параметрами и цифрами. Для обслуживания всего процесса достаточно одного человека.

Трубогиб может придавать трубе самые разные углы загиба. Но радиус не должен превышать двух радиусов самой трубы. Если исключить изгибание и придать нужную форму конструкции с помощью соединительных элементов (фитингов), то прочность и надёжность конструкции будет гораздо ниже, нежели у её монолитного аналога.

  • арбалетный — рама в форме буквы «Т». Включает в себя держатель трубы и подвижной рычаг, расположенный перпендикулярно. Ручной аппарат применяется в основном при монтаже отопительных и водопроводных систем. Способен загибать трубы, образуя угол до 180°;
  • гидравлический — бывает ручным и стационарным. Ручные предназначены для сгиба труб с небольшим диаметром, а стационарные используются на производствах и могут сгибать заготовки размеров в поперечнике до 100 мм. Такой трубогиб выполняет угол вплоть до 90°;
  • электрический — этот тип применяется в широкопрофильном смысле. Выполняет сгибы практически любой сложности. Его работа полностью контролируется автоматикой, поэтому точность сгиба детали получается идеальной.

Дорновый трубогиб может быть ручным, его применяют при небольших объемах работ

Дорновые трубогибы используют разные схемы выполнения работы. В гидравлических, а также арбалетных системах деталь подвергается точной обработке. Широко распространены схемы, в которых присутствуют роликовые детали. В таких случаях изгибание происходит постепенным наматыванием детали на ролики.
Из-за специфичности своей конструкции этот аппарат является стационарным оборудованием. Для работы трубогиба серийного типа требуется обязательное наличие электропитания.

Важно! Если у вас возникают трудности по сгибанию тонкостенных деталей, то лучше всего обзавестись дорновым профессиональным трубогибом.

Трубогиб с дорном: конструктивные составляющие

Аппарат дорнового типа состоит из таких деталей:

  • рама с направляющими — основная деталь, которая служит рабочей поверхностью;
  • чугунная головка — деталь, которая создаёт гибочный момент;
  • гидравлический бустер — действует как усилитель гибочной головки;
  • патрон — нужен для закрепления заготовки на рабочей поверхности;
  • гибочный ролик — задаёт радиус по которому будет проходить сгибание ;
  • зажимные колодки — выполняют фиксирующую работу. Крепятся в области сгиба;
  • дорновый оправок и тяги — на них крепятся зажимные колодки;
  • натяжной кронштейн — деталь на которой помещаются оправки и тяги.

Самая сложная конструкция и у трубогибов автоматического типа, но они дают самый точный сгиб при минимальных затратах времени и сил

Каркас аппарата производится из прочной стали, а чугунная головка создаёт высокий показатель гибочного момента. В это же время её расположение зеркально отображается на компьютере и за ним можно наблюдать. Трубогибочный станок может совмещать в себе пальцевые и верхние типы зажима. Первый тип отличается от второго тем, что рычаг, производящий сгиб, не подвергается нагрузкам. Верхний тип зажима образует зазор между собой и поверхностью детали. За счёт этого труба может перемещаться в линейном направлении.

Станок также оснащён гидравлической деталью — бустером. Зажим имеет патрон и механические упоры и расположен на линейных направляющих. Механические упоры задают плоскость трубы.

Основные преимущества эксплуатации дорнового трубогиба

Бездорновый трубогиб сгибает трубы под давлением, которое создаётся при помощи различных видов приводов — от гидравлического до ручного. На трубу, которая подвергается обработке, действует давление и стенка, находящаяся на внутреннем радиусе сгиба, начинает деформироваться, образуя угол. В процессе сгиба на её поверхности образуется гофра — волнистый участок. Стенка на внешней стороне, наоборот, растягивается, что влечёт за собой её ослабление. В результате такого сгиба труба после окончания работы деформируется и теряет свою прочность.

Дорн является элементом, благодаря которому можно свести к минимуму изменения поверхности детали. С дорном стенки изделия деформируются плавно и максимально ровно.

Важно! Толстые трубы в состоянии обработать и бездорновый трубогиб, но тонкие трубы (особенно из пластичных металлов) без исключений должны подвергаться сгибанию на трубогибах дорнового типа. Если это правило проигнорировать, тонкостенная труба сильно деформируется и будет непригодна для эксплуатации.

На бездорновом трубогибе можно обрабатывать толстостенные трубы без риска испортить заготовку

Смазка дорна

Смазка дорна является очень важным процессом, она способствует равномерному сгибу трубы. Смазка нужна для того, чтобы снизить силу трения при сгибании трубы, находящейся под давлением. Дорн можно смазывать кисточкой, но это не лучший вариант, поскольку в этом случае нельзя рассчитывать на равномерность распределения средства на поверхности дорна. Спрей также является малоэффективным вариантом. Лучше всего наносить смазку импульсивно, с помощью ручного насоса. Делая это, нужно быть очень внимательным, чтобы масло на поверхности распределялась равномерным слоем.

Трубогибы со стабилизирующей деталью (дорном) — гораздо более профессиональное оборудование, нежели ручное или самодельное. Такой станок быстрее и лучше выполняет работы по сгибанию труб под практически любым углом, что позволяет производить прочные и долговечные конструкции без каких-либо соединительных элементов. Но не стоит забывать, что гибка металлических труб с дорном — это процесс, который требует соответствующей подготовки.

Дорновые трубогибы

В практике выполнения монтажных работ по сборке сантехнических коммуникаций, а также в процессе прокладки трубопроводов сложной пространственной формы требуется двух-, а то и трёхмерная гибка труб. Лучше всего с поставленными задачами справится дорновый трубогиб.

Принцип работы и устройство

Дорновый трубогиб позволяет создать в зоне пластической деформации заготовки напряжённое состояние всестороннего неравномерного сжатия. В результате повышается пластичность материала и снижается шероховатость стенок изделия, что, в свою очередь, уменьшает гидросопротивление перемещению в ней рабочей среды. Одновременно предотвращаются обычные внешние дефекты пространственного гиба трубы по обычной технологии – гофрообразование, искажение профиля на участке гибки, утонение стенок и т.д.

Трубогибочный станок работает так. Подлежащую гибке заготовку устанавливают в профиль матрицы, соответствующий внешнему диаметру изделия, и поджимают подвижным регулируемым прижимом. Внутрь вводят стальной стержень с жёстко закреплённым на нём дорном – оправкой из инструментальной стали, снабжённой конусообразной заходной частью, и имеющей несколько опорных колец. Они могут шарнирно соединяться между собой, давая инструменту возможность изменять свою ось при гибке изделия на заданный угол. Кроме того, каждый последующий дорн служит калибрующим элементом, снижая шероховатость отверстия обрабатываемой детали.

Читать еще:  ГОСТ на металлические трубы круглого сечения

Принцип работы дорна в трубе

Видео демонстрация работы дорнового трубогибочного станка

Таким образом, при гибке труба своей наружной стенкой опирается на матрицу и прижим, а внутренней – на образующую дорна. Этим гарантируется высокое качество поверхности изделия после обработки. В частности, обеспечиваются следующие показатели качества поверхности:

  • Для бесшовных горячекатаных труб по ГОСТ 8732 – не ниже 8-го квалитета;
  • Для холоднотянутых труб по ГОСТ 8734 – не ниже 7-го квалитета;
  • Для прецизионных труб по ГОСТ 9567- не ниже 6-го квалитета.

Типы дорновых трубогибов

Трубогибочный станок, изготовленный своими руками, может иметь ручное, полуавтоматическое и – реже — автоматическое управление. Ручной трубогиб потребует индивидуальной регулировки каждого параметра – от огибающего ролика до стержня, на который насаживается составной дорн. Полуавтоматический станок позволяет программировать угол гибки, длину выдвижения дорна, а также – для особо продвинутых моделей – обеспечивать непрерывное смазывание дорна при его перемещении по внутренней образующей трубы. Наконец, дорновый трубогиб с ЧПУ дополнительно позволяет управлять скоростями вращения дорна и дорнодержателя — в зависимости от материала заготовки и значения угла пространственной гибки. Автоматический и полуавтоматический варианты управления позволяет компенсировать пружинение материала, что особенно важно при трёхкоординатной гибке.

К параметрам управления режимами работы рассматриваемых агрегатов относятся:

  1. Радиус гиба (функциональность трубогиба повышается с увеличением количества изгибающих роликов-матриц).
  2. Скорость вращения огибающего ролика.
  3. Скорость вращения дорна на оправке.
  4. Угол гибки детали.

Полуавтоматический трубогибочный станок, работающий по методу дорнования, особенно эффективен при гибке тонкостенных труб. В этом случае минимальный радиус гиба ограничивается только пластичностью деформируемого материала и толщиной стенки изделия.

Ручные дорновые трубогибы и их изготовление

Изготовить своими руками ручной трубогибочный станок для гибки дорнованием не очень сложно. Помимо стандартной опорной рамы, которая будет воспринимать все нагрузки процесса, потребуется своими руками изготовить следующие узлы:

  • роликовую матрицу с несколькими значениями рабочих диаметров;
  • передний прижим, профиль которого должен соответствовать параметрам гибочной матрицы;
  • направляющую, на которую будет опираться заготовка во время деформирования;
  • оправку для дорна, в качестве которой может быть использован стальной прут из качественной среднеуглеродистой стали;
  • цанговый зажим для закрепления оправки, в качестве которого вполне подойдёт передняя бабка небольшого токарного станка, с небольшими переделками своими руками.

Такой трубогибочный станок может иметь ручной рычажный привод, но вполне доступно приспособить для зажима трубы и небольшой гидравлический цилиндр. Чертеж самого агрегата и всех вышеописанных деталей и узлов можно найти в Интернете.

Особенности изготовления ручного дорнового трубогиба своими руками:

  1. От качества фиксации трубы во время гиба зависит точность изготовления пространственного трубчатого элемента, поэтому при изготовлении зажимов необходимо использовать упорную резьбу.
  2. Для возврата рычага с гибочным роликом в обратное положение лучше снабжать рычаг мощной возвратной пружиной.
  3. Изготовление дорна целесообразно выполнять из инструментальных сталей типа 9ХС или У10А, иначе износостойкость окажется весьма низкой. Ввиду высокого качества и точности данной детали её изготовление лучше доверить токарю-профессионалу.
  4. Чертёж опорной рамы под трубогибочный станок чаще предусматривает её сварной вариант из швеллерных профилей металлопроката.

Полуавтоматический трубогиб рассмотренного типа изготовить своими руками значительно сложнее, ибо потребуется установка и отладка простейшего промышленного программатора.

После сборки ручной трубогибочный станок обязательно необходимо опробовать на гибке тонкостенной трубы небольшого диаметра. По результатам испытания проводится окончательная доводка агрегата.

Трубогибы

Трубогиб ТРС-35

ТРС-35 предназначен для изгибания профильных труб, прутка и полосы по радиусу.

Трубогиб ТРС 65

ТРС-65 предназначен для изгибания профильных труб, прутка и полосы по радиусу.

Трубогиб ТРС-32

ТРС-32 предназначен для изгибания профильных труб, прутка по радиусу.

Трубогиб ТР-05 ПА

Электромеханический Трубогиб ТР-05 с цифровым управлением. Предназначен для изготовления элементов с большим радиусом гиба ,таких как арки калиток ,ворот ,навесов, кольца обечаек. Цифровая система управления позволяет сделать это быстро и точно.

Трубогиб Тр-05

Электромеханический трубогиб ТР-05 . Предназначен для изготовления элементов с большим радиусом гиба ,таких как арки калиток ,ворот ,навесов, кольца обечаек.

Трубогиб ТР-03

Тр 03 предназначен для изгибания профильных труб по заданному радиусу. Компактный автомат..

Трубогиб ТР-02

Комплектуется системой роликов для профильной трубы от 10х10 до 50х50 мм. Все оси на подшипниках.

Трубогиб ТР-01

Трубогиб предназначен для гибки профильных труб. Мобилен, удобная система замены роликов.Все оси на подшипниках.

Трубогиб ТР 100

Трубогиб имет возможность согнуть профильную трубу 200х100 стенка 5 мм. Или двутавр N16.

Трубогиб – это специальный инструмент для сгибания труб различной формы и толщины под действием высокого направленного давления. Данная технология позволяет сохранять проходимость трубы, придавать ей необходимую форму без заломов и складок. Оборудование широко используется в кузнечных и слесарных мастерских, а также в бытовых целях.

Трубогиб для трубы: цена и разновидности оборудования

Выбор инструмента зависит от его конструктивных особенностей и эксплуатационных характеристик. Главные из них: толщина и диаметр трубы (от 6 до 75 мм), угол изгиба (90-220 градусов), максимальное усилие на штоке (8-12 тонн). Трубогиб купить можно не только для крупных производств, но и для изготовления заготовок для теплиц, тренажеров, мебели и универсальных металлических опор.

В зависимости от типа привода выделяют:

  • Ручные трубогибы – компактные мобильные устройства, работающие по принципу ручного рычажного управления. Используются для сгибания труб толщиной до 1 дюйма.
  • Электрические трубогибы – профессиональное оборудование, используемое на крупных производственных участках в машиностроении и мебельной промышленности. Трубогибы в г. Москва данной мощности изготавливаются на заказ под конкретную отрасль и технические характеристики труб.
  • Гидравлические трубогибы – благодаря особому механизму, сходному с гидропрессом, они позволяют работать с трубами диаметром 2-3 дюйма, что делает установку популярной на строительных площадках, при прокладывании трубопровода и возведении каркасных конструкций.

Преимущества сотрудничества

Специалисты нашей компании предлагают вашему вниманию трубогибы различных модификаций для усовершенствования вашего производства или бизнеса. Что мы предлагаем:

  • Опыт в металлообработке более 15 лет;
  • Собственное производство и склад продукции;
  • Станки с высоким классом точности;
  • Изготовление технической оснастки под заказ;
  • Профессиональный трубогиб – цена одна из самых выгодных на рынке;
  • Высокое качество товаров и услуг;
  • Нестандартные технические решения.

Профессиональный трубогиб купить в Москве в компании «Лепта»

Машиностроительная компания «Лепта» предлагает профессиональное оборудование собственного производства и оказывает услуги по токарной и фрезерной обработке самого высокого качества. У наших специалистов вы сможете получить консультацию по товару и узнать сколько стоит трубогиб? Цена, купить по которой вы сможете оборудование, доступна каждому клиенту.

140074, МО, Люберецкий район, д. Токарево, ул. Старая, 41-А

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
