Почему указывают размеры водопроводных труб в мм и дюймах
При проектировании и прокладке водопровода важно учитывать диаметр элементов трубопровода и фитингов. Однако задаются размеры водопроводных труб в мм и дюймах. В дюймах указывается диаметр стальных изделий и резьбовых соединений. При этом учитывается условный диаметр прохода. Перевести дюймовые размеры в мм, просто умножив на 25,4, не получится. Как же подобрать параметры водопроводной системы?

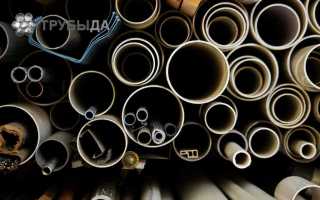

Водопроводные трубы разного диаметра
Диаметр как основной параметр водопроводной системы
Условный диаметр прохода является основной величиной при монтаже водопроводных систем. Размер труб должен быть минимально возможным для нормального функционирования водопровода, для экономии места и материала. Практически вся бытовая сантехника рассчитана на подключение к резьбе 1/2″ дюйма, кроме стиральных и посудомоечных машин. Здесь используется 3/4″.
На пластиковых трубах для водопровода размеры указаны в мм. При выборе для водоснабжения в качестве материала металлопластика, меди или ПВХ важно правильно перевести дюймовые размеры в метрические. Например, наиболее часто используемый габарит труб ПВХ для водопровода внутри квартиры или частного дома — 20 мм, это наружный Ø. Учитывая толщину стенок, этот параметр примерно соответствует стальному водопроводу 1/2″.
Главное при приведении диаметра труб в дюймах и миллиметрах к какой-либо одной системе измерения — учитывать только внутренний диаметр труб.
Наружные и внутренние диаметры водопроводных труб
Наружный диаметр пластиковых труб для водопровода указывается в маркировке, нанесенной на деталь. Для вычисления внутреннего диаметра нужно толщину стенки умножить на 2 и вычесть из наружного. Толщина стенки также указывается в маркировке через знак «х» после диаметра. Если же маркировку найти не удалось, можно посмотреть диаметр труб по таблицам.
| Наружный Ø, мм | Толщина стенки, мм | Внутренний Ø, мм |
| 16 | 2,7 | 10,2 |
| 20 | 3,4 | 13,2 |
| 25 | 4,2 | 16,6 |
| 32 | 5,4 | 21,2 |
| 40 | 6,7 | 26,6 |
| 50 | 8,4 | 33,2 |
| Наружный Ø, мм | Толщина стенки, мм | Внутренний Ø, мм |
| 16 | 2 | 12 |
| 20 | 2 | 16 |
| 26 | 3 | 20 |
| 32 | 3 | 26 |
| 40 | 3,9 | 32 |
| 48 | 4 | 40 |
Также при проектировании водопроводных систем нужно учитывать проходные параметры различных фитингов, таких как отводы, муфты, тройники, крестовины и т.д. Для металлопластика диаметр внутри фитингов уменьшается; для полипропилена или ПВХ при правильном монтаже — нет.
Соответствие метрических и дюймовых размеров
Зная габариты стальной водопроводной системы, можно понять, какие размеры пластиковых элементов следует использовать вместо металлических. Для этого нужно дюймовый размер умножить на 25.4 (1 дюйм = 25,4 мм). Получится внутренний диаметр пластиковой трубы. Затем следует подобрать наиболее близкий по значению тип трубы. При этом выбирать размер следует в сторону увеличения. Например, для размера 3/4″ при переводе в мм получим 19,05 мм. По таблице видим, что близко расположены 2 размера: 16,6 мм и 21,2 мм. Выбираем больший, то есть трубу с наружным диаметром 32 мм.
Идя в магазин, не обязательно запасаться штангенциркулем или линейкой, чтобы подобрать необходимый размер изделий. Достаточно прочитать маркировку пластиковых водопроводных труб. На первый взгляд, надпись выглядит как бессмысленный набор букв и чисел, но это не так. В маркировке указываются:
- производитель (графический логотип);
- тип изделия;
- номинальное давление (буквенно-цифровое обозначение, начинающееся с PN);
- размеры трубы в мм (наружный Ø х толщина стенки);
- класс эксплуатации;
- максимальное рабочее давление в мПа;
- нормативный документ, например ТУ или ГОСТ.
Для определения соответствия метрических и дюймовых размеров можно воспользоваться таблицей:
| Дюймовый Ø | Металлопластиковые | Полипропиленовые | ПВХ |
| 1/2 | 16 | 20 | 20 |
| 3/4 | 20 | 25 | 25 |
| 1 | 26 | 32 | 32 |
| 1 1/4 | 32 | 40 | 40 |
| 1 1/2 | 40 | 50 | 50 |
В дюймах задается только диаметр. Для указания длин участков, сгонов, межосевых расстояний и пр. используется величина в миллиметрах.
Востребованные габаритные параметры
При прокладке коммуникаций в многоквартирных жилых домах и общественных зданиях используются стандартные размеры труб:
- 1/2″ для разводки внутри санузлов и кухонь;
- 3/4″ и 1″ для стояков отопления;
- 1¼» и 1½» для стояков водоснабжения.
При использовании металлопластика:
- 16 мм для разводки;
- 20 и 25 мм для отопления;
- 32 и 40 мм для стояков.
При выборе полипропилена и ПВХ:
- 20 мм — водоснабжение;
- 25 и 32 мм — отопление;
- 40 и 50 мм — стояки.
Трубопроводы большего габарита используются только в разводке различных магистралей в подвалах, на чердаках и в технических помещениях.
Резьбовые размеры для трубной резьбы всегда указываются в дюймах. Маркировка на различных фасонных частях, например на кранах, муфтах, удлинителях, может указывать габариты в дюймах и мм. Например, надпись на удлинителе (½» 45) означает: диаметр резьбы — ½», длина — 45 мм.
Диаметр труб в дюймах и миллиметрах – таблицы, калькулятор и формула для перевода
В огромном числе предложений строительного рынка разобраться сложно, поэтому перед покупкой следует детально изучить, что такое объем трубопроката и, как его используют на практике. Можете сразу воспользоваться расположенном ниже онлайн калькулятором для перевода без ознакомления с теорией.
Онлайн калькулятор для перевода дюймов в миллиметры и обратно
Диаметр труб в дюймах и миллиметрах – это очень важные показатели. Многие сталкивались с проблемой замены или установки трубопровода, и поиском соответствующих материалов для работы.
Пример как вводить данные в калькулятор
В записи размера в дюймах следует отделять целую часть числа от дробной (если она есть) пробелом: например 10 1/4, или 20 4/8; в противном случае получится 101/4 и 204/8. Дробные числа в миллиметрах вводятся через точку, а не запятую (25.4 а не 25,4).
Данные для расчёта вводите в след. порядке: щёлкните левой кнопкой мышки в окне соответствующего параметра для появления мерцающего курсора; введите Ваши цифры. Дробная часть дюйма вводится без знака.
1 Дюйм = 25.4 миллиметра (мм). В настоящее время дюйм, благодаря своей наглядности, часто используется для измерения диаметров водогазовых труб и резьбы. Многие детали также имеют размеры, кратные дюймам. Кроме целых дюймов измерения проводятся в четвертых (1 / 4),восьмых (1 / 8), шестнадцатых (1 / 16), тридцать вторых (1 / 32) долях дюйма и т.д. Стальная труба в 1 дюйм имеет условный внутренний диаметр – 25,5 мм, а наружный с резьбой – 33,25 мм. Расхождения связаны с тем, что размеры труб в метрической системе меряются по условному проходу Dn, а в дюймовой – по наружному диаметру D.
Если возникнут вопросы по использованию онлайн калькулятора, вы всегда можете задать вопрос в форме комментария. Так же настоятельно рекомендуем ознакомиться с инструкцией (находиться под калькулятором).
Как переводят дюймовые величины в метрические обозначения
Перевод дюймов в метрические показатели объемов труб выполняют, руководствуясь специальными таблицами. Вот пример такой таблицы:
Чтобы перевести метрический диаметр трубного сортамента нужно выполнять округления в направление увеличения. Выполняя данный перевод, нужно помнить, что по международным нормам один inch учитывают, как 2,54 см.
С такими данными перевод можно выполнить посредством самого простого калькулятора. Теперь, когда подсчитано сечение трубопрокатного сортамента, следует верно просчитать его объем.
На практике чтобы перевести измерения вариантов из стали, нужно учесть, что дюймовые показатели при расчете не будут равняться показателю в мм. Причина в том, что при нанесении маркировки прописывают внутренний объем.
После единицей измерений становится условный проход, обозначенный целым числом. Именно по этим причинам, чтобы перевести значения, их нужно округлять. Неопытному мастеру произвести такой перевод трудно.
Поэтому, если нужно перевести эти показатели, лучше обратиться за помощью к профессионалам, или выполнить перевод, взяв за основу специальную таблицу. Профессионалы помогут перевести нужные значения, и помогут правильно выбрать нужные изделия и остальные детали для трубопровода.
Таблицы для перевода
При строительстве магистралей различного назначения применяют разные трубопрокатные материалы: из стали, из меди, из латуни, из пластика и другие. Все эти изделия отличает классификация и меры измерений.
Габаритные величины всех трубных изделий задаются такими показателями:
- Дн – внешний Ø.
- Дв – внутренний Ø.
- h – толщина стенки.
Ранее пользовались только магистралями из стали, и для них создали свою систему определения размеров. К примеру, диаметр полдюймовой трубы в переводе на мм равен 12,7. Это ее внутренние размеры. То есть, в этом показателе учтен не только габарит полдюймовой трубной заготовки, но и ее пропускная возможность.
А наружный обхват полдюймовой заготовки составляет 2,1 см. Поэтому в таблице возле полдюймовой резьбы обязательно добавляют слово труб. Зная точные размеры полдюймового и любого другого вида сортамента, можно быстрее сделать правильный выбор нужных объемов.
Это наглядно видно в таблице:
Сейчас эти габариты принято указывать так, как показывает следующая предоставленная таблица:
Первая таблица диаметров (его символьное обозначение – Ø, далее будет обозначаться в статье) труб показывает величины в миллиметрах, а во второй таблице использованы дюймы (международное обозначение – inch или in, далее будет обозначаться в статье). Малоопытный мастер может поинтересоваться, почему так? И какие обозначения считают правильными?
Причина в том, что во всем мире применяется метрическая система. В основе этой системы лежат два показателя: условный и номинальный объем. Подходят к этим понятиям по – разному, но в конечном результате они показывают внешний объем. По своей сути эти величины безразмерные, но иногда они указываются в миллиметрах.
Анализируя табличные данные можно сравнить изделия отечественных изготовителей и аналоги зарубежного производства.
Интересно! Разночтение измерений появилось одновременно с вводом медных систем в Европе во второй половине 20-го века. В России в то время стандарты для металлического сортамента определялись в мм, а не в inch, эта система измерения обширно используется и на сегодняшний день.
Соответствие двух систем обозначений
В водяных и газовых системах широко используют трубы из стали. Их габариты показывают целыми величинами или их долями. Например, диаметр трубного изделия размером в 1 дюйм в мм будет равняться 33,5, а диаметр трубного изделия в 2 дюйма в мм отвечает 67.
Это конечно не соответствует заявленным 25,4 и 50 мм. При прокладке арматуры с дюймовыми обозначениями к изделиям в 1 и 2 inch сложностей не возникает, но замена на пластиковые и медные изделия требует учета несоответствия в обозначениях.
Зачем все так усложняют? Дело в том, что для образования потока жидкости важно учесть внутренний размер. По этим причинам стали указывать именно этот показатель 1дюймовых, 2дюймовых и всех остальных трубопрокатных материалов. Самыми точными считают показатели в величинах условного прохода.
Условный проход 1дюймового, 2дюймового и остального трубного сортамента равняется габаритам просвета. Для обозначения метрического размера 1 дюймового, 2 дюймового и любого другого трубопровода, рекомендуют использовать таблицы.
Точные определения – формула для расчета
Эти знания нужны, чтобы вычислить количество транспортируемой среды. Это очень важно для отопительных систем. Например, когда необходимо проложить систему обогрева, нужно определить и рассчитать размер сортамента в сечении, чтобы все жилье прогревалось равномерно.
Как точно определить сечение каждой трубы в таких величинах, как дюймы может подсказать формула: D = sqrt ((314∙Q)/ (V∙DT)).
- D – внутренний объем трубопроката;
- Q — это поток тепла, который определяют в кВт;
- V обозначает быстроту носителя тепла, ее определяют в м/с;
- DT – это различие температурных показателей, на входе и выходе сети;
- sqrt – квадратный корень.
Размеры труб в дюймах и миллиметрах: таблицы соответствий
Размеры труб в дюймах и миллиметрах.
Определяя размер трубы, имеют в виду ее диаметр: внутренний либо внешний. Сечение трубы выражают в миллиметрах, но единицей измерения резьбы трубопроката является дюйм. Для замены трубопровода эти параметры очень важны, но создают сложности во время работы.
Чтобы перевести размеры труб в дюймах и миллиметрах, пользуются специальными таблицами.
Таблица для перевода дюймов в миллиметры
Чтобы перевести дюймы в метрику, применяют специальные таблицы, с помощью которых без труда можно самостоятельно определить соответствующий размер трубы.
Внимание! Во время перевода из одной единицы в другую, следует округлять в сторону увеличения.
Чтобы правильно рассчитать, надо знать, что по международным стандартам одни дюйм равен 2.54 сантиметрам.
Применяя таблицу, видно, что труба с диаметром в один дюйм равна 33.5 миллиметрам снаружи, и 25 миллиметрам эквивалентному диаметру.
Придерживаясь правилу перевода, при помощи калькулятора легко сделать вычисления. Если известно сечение изделия, можно правильно вычислить объем трубы.
Внимание! Практика показывает, что измерение в дюймах не равны миллиметровым значениям диаметра, потому что в маркировке указывают внутреннее значение сечения.
В таблице последнюю цифру обозначают условным проходом, который имеет целое число. Поэтому делая измерения труб и переводя данные, следует округлять значения.
Самим делать вычисления переводов сложно, лучше обратиться за помощью к специалистам, либо применить данные таблицы.
Таблицы, помогающие перевести данные. Во время монтажа используют различный материал для труб. Это может быть сталь, пластик либо латунь и т.д. Все трубы имеют свою классификацию, единицу измерения.
Общими параметрами для труб являются:
1.внешний диаметр Дн.
2.внутренний диаметр Дв.
3.толщина стенок трубы h.
До недавнего времени сети строили из стальных изделий, для которых сделали единую схему, чтобы определить размеры.
Например, труба с полудюймовым диаметром соответствует 12.7 миллиметрам, это показатель внутреннего сечения. Данное значение содержит параметр пропускной возможности трубы, и также размер полудюймового трубопроката.
Снаружи такая труба имеет диаметр 2.1 сантиметр. В таблице указывают слово труба около значения резьбы, равной пол дюйму.
Имея данные трубы, можно легко определить необходимые объемы.
Это наглядно видно в таблице:
| Размеры трубы, дюймы. | 1/2 | 3/4 | 7/8 | 1 | 1,5 | 2 |
| Внутренний диаметр. | 12,7 мм | 19 мм | 22,2 мм | 25,4 мм | 38,1 мм | 50,8 мм |
| диаметр резьбы, мм. | 20,4-20,7 | 25,9-26,2 | 29,9-30,0 | 32,7 – 33,0 | 45,8 – 46,2 | 57,9 – 58,3 |
Данная таблица содержит значения диаметров, выраженные миллиметрами.
Существует вторая современная таблица переводов значений, по которой все диаметры обозначены дюймами, выраженные в инчах.
Какую единицу измерения считать верной.
Весь мир применяет метрическую систему, в ее основе лежит объем номинальный и условный, которые указывают объем трубы снаружи. Данные значения не имеют единицы измерения, хотя часто их выражают миллиметрами.
По этим таблицам можно сделать сравнительный анализ изделий российских производителей с зарубежными.
Справка! Разность в единице измерения появилась, когда в эксплуатацию вошли медные трубопрокаты в Европе в конце двадцатого века. В России трубы из метали измерялись в миллиметрах, а не в инчах. Данная метрика широко применяется до сих пор.
Как соотнести две системы измерения
Стальные изделия используют в газовой и водопроводной системе. Габариты труб указываются целым числом либо долями. К примеру, диаметр однодюймовой трубы равен 33.5 миллиметрам, а двухдюймовой соответствует 67 миллиметрам.
Этот параметр при переводе не равен 25.4-м и 50-ти миллиметрам.
Когда укладывают новую магистраль, обозначения, выраженные дюймами, не приносят сложности. Когда выполняется замена на изделия из пластика либо меди, нужно учитывать эти несоответствия.
Различие образуется тем, что во время протока воды важно значение внутреннего диаметра, поэтому стали определять данный параметр однодюймового, двухдюмового трубопроката, выполненного из различного материала. Самые верные параметры показывает значение УД.
УД определяет диаметр просвета. Чтобы определить его значение в миллиметрах для трубопровода, выраженного в дюймах, рекомендуют использовать таблицы.
Инженерная формула, чтобы рассчитать диаметр. Для вычисления количества транспортируемой жидкости, применяют формулу. Расчеты важны для прокладки сети отопления, чтобы все помещение имело ровный обогрев.
Вычислить диаметр трубопроката, выраженного в дюймах, можно по формуле:
1.D равно внутреннему объему трубопрокатов.
2.Q соответствует потоку тепла, определяемый кВт.
3.V обозначается быстрота теплового носителя, определяемую м/с.
4.DT соответствует разнице температур на входе с выходом в системе.
5.sqrt соответствует квадратному корню.
Чтобы вычислить значения быстро, можно применить таблицы.
Значение дюймового объема
Сечение трубы, выраженного дюймами, легко расшифровать. Диаметр чаще всего измеряется в дюймах. 3.35 сантиметров соответствует одной единице. Расшифровка показателя имеет отличия, потому что продукцию измеряют по диаметру внутри трубы, а не снаружи.
К примеру, для заготовки в один дюйм диаметр внутри варьируется 2.55 – 2.71 сантиметрам. Толщина стенок влияет на ее величину.
У однодюймовой трубы диаметр снаружи равен 25.4 миллиметрам, а у двухдюймовой 50 миллиметров. Что тогда означают цифры 33.249 либо 66498?
Резьбы на дюймовых трубах делают на наружном объеме. Таким образом внутренний объем с диаметром резьбы соотносится условно. Поэтому размер трубопрокатов вычисляют, сложив цифры 25.4 либо 50 и две толщины стенки изделия.
Справка! Чтобы сделать правильно перевод одной величины в другую, выполняют замеры изнутри. Потому что, руководствуясь данными внешних измерений, результат будет неверным, и монтаж будет выполнен неправильно, так как трубы имеют разную толщину стенки.
При этом следует иметь в виду, что каждый производитель ориентируется на собственные стандарты изготовления труб.
Если возникают сложности в расшифровке, стоит прибегнуть к помощи профессионалов, которые помогут выбрать необходимую продукцию.
Измерения в дюймах и миллиметрах, их соотношение
Изделия выпускают, применяя определенный стандарт, а давление не изменяется. Необходимо знать точное соответствие трубных диаметров, имеющих разные единицы измерения. Если пренебрегать этим данным, то определить подходящие трубы невозможно.
Чтобы выбрать размер, применяют данные из таблицы, а, чтобы заменить элемент, ориентируются на очень приближенное значение. Точных соответствий между измерениями не существует, поэтому трубопрокаты более точно подбирают практическим способом.
Таблица соответствий, применяемая на практике:
| Диаметр в миллиметрах | Диаметр в дюймах |
| 15 мм | ½ inch |
| 20 мм | ¾ inch |
| 25 мм | 1 inch |
| 50 мм | 2 inch |
| 80 мм | 3 inch |
| 100 мм | 4 inch |
| 150 мм | 6 inch |
По данным таблицы определяют одинаковые изделия, выраженные разными единицами измерения.
Измерение в дюймах. Значение диметра в дюймах обозначают числом с двойным штрихом, к примеру, 3”, или в виде дроби ¼.
Каким объемам стандартных труб соответствуют дюймовые изделия:
1.стандартный размер трубопроката, равный 12 inch, в переводе 300 мм.
2.размер в 3 inch соответствует 80 мм.
- дюймов изделия в переводе означает 200.
- миллиметра в переводе на дюймы обозначают1¼.
5.трубопрокат, равный 40 миллиметрам, в инчах отображают 1 ½.
6.труба 15-ти миллиметров в дюймах указана ½.
7.4-х дюймовый диаметр в метрике равен 100 мм.
8.трубопрокат, равный 3/ 4 inch переводится в 20 мм.
9.трубопрокат, равный 1/2 inch в метрике равно числу 15.
Дюймовые и миллиметровые размеры изделий используют в практике постоянно, чтобы собрать трубопровод качественно и быстро, надо уметь разбираться в таблицах соотношения этих параметров. Они помогают подбирать трубопрокаты единого размера, даже если они выражены по-разному.
Таблицы диаметров всех водопроводных труб
Перед началом прокладки трубопровода всегда возникает вопрос о диаметре используемых труб. Что бы не ошибиться в самом начале, следует знать, что размеры всех труб имеют определённый стандарт согласно ГОСТу 10704-91. Все водопроводные трубы подразделяются на три приблизительные группы.
- Трубы больших диаметров от 50,8 см. и больше.
- Трубы средних диаметров от 11,4 см. до 53 см.
- Трубы малых диаметров до 11,4 см.
- Классификация водопроводных труб.
- Габариты трубы.
- Наружный и внутренний диаметр труб из металла.
- Диаметры пластиковых труб.
- Диаметр и вес чугунных труб.
- Как правильно перевести дюймы в мм.
- Таблицы диаметров труб в мм.
- Видео диаметры водопроводных труб
Классификация водопроводных труб.
При обустройстве водопровода в квартире можно использовать обычные трубы, с небольшими значениями допустимых нагрузок. При проведении водопроводной системы в частном доме следует применять металлические сварные трубы, либо бесшовные. Второй вид труб обойдётся немного дороже сварных.
Габариты трубы.
Все изготовляемые трубы должны быть стандартизированы исходя из требований ГОСТ. Каждая труба имеет следующие параметры:
— Внутренний диаметр.
— Наружный диаметр трубы — её основной параметр согласно ГОСТу
— Условный диаметр трубы — это наименьший внутренний диаметр.
— Номинальный диаметр приблизительно равен внутреннему диаметру трубы.
Наружный и внутренний диаметр труб из металла.
В процессе изготовления металлических труб за основу берётся их внешний диаметр. Так же, исходя из общего подразделения труб на 3 вида, возможно следующее их применение:
- Для обустройства водопровода в квартирах применяются малые трубы.
- Трубы средних диаметров применимы при устройстве водопроводных городских систем. Помимо этого, при помощи средних труб, происходит добыча сырой нефти.
- Трубы больших диаметров практически всегда применяются при обустройстве магистральных нефте- и газопроводов.
Внутренний диаметр труб из металла не стандартизирован согласно ГОСТу и возможен различной величины.
Для упорядочивания разности внутреннего диаметра металлических изделий используется специальный параметр — «условный проход (Dу)». Этот параметр является округлённым до целого значения минимальным внутренним диаметром трубы. Величина Dу обозначается согласно ГОСТу 355-52. Чтобы высчитать внутренний диаметр, следует из наружного диаметра трубы вычесть удвоенную толщину стенки.
Таблица диаметров стальных труб
Амплитуда внутренних диаметров стальных труб составляет от 0,6 см до 20 см.
Помимо этого, диаметр готовых изделий может указываться в дюймах. (1 дюйм = 2,54 см)
Диаметры пластиковых труб.
В современном мире наибольшей популярностью пользуются различные пластиковые трубы: полипропиленовые, полиэтиленовые, металлопластиковые. Большинство компаний, изготавливающих трубы из пластика, используют собственную размерную сетку. В следствие этого при обустройстве водопроводной системы, лучше применять составные части от одного производителя.
Диаметр и вес чугунных труб.
В наше время водопроводы из чугунных труб практически не применимы в квартирах. Главные причины: большая хрупкость и очень большой вес. В то же время, благодаря долговечности материала, чугунные водопроводы прокладывают во внешних условиях.
Из этой таблицы можно узнать сколько весит чугунная труба:
Таблица диаметров чугунных труб водоснабжения
Как правильно перевести дюймы в мм.
Дюйм — английская единица измерения равная 2,54 см. При маркировке изделий дюймы обозначаются цифрами с кавычками (1″, 2″ и т.д)
Например, для того, что бы посчитать наружный диаметр трубы = 1″, необходимо к 2,54 см прибавить толщину стенки умноженную на 2.
Таблица перевода диаметров труб из дюймов в мм
При проведении работ по устройству водопровода необходимо максимально точно соблюсти размеры. В противном случае водопроводные сочленения не будут обладать достаточной степенью герметичности. И срок эксплуатации такой системы значительно сократится в результате протеканий.
Таблицы диаметров труб в мм.
Видео диаметры водопроводных труб
Диаметры водопроводных труб
Редакция E-metall Опубликовано 2020-12-31
Водопроводы бывают хозяйственно-питьевыми и техническими. Принципиальное отличие заключается в требованиях ГОСТ к санитарным нормам. Применение различных видов водопроводных труб объясняется их назначением.
Например, в МКД может поставляться несколько типов воды: питьевая, доочищенная, для хозяйственных нужд и горячая. В промышленности потребление бывает возвратным и безвозвратным. В части отраслей вода расходуется для промывания сырья, производства пара, нагрева до 75% с целью передачи тепла.
При проектировании системы учитывается множество параметров, но одним из определяющих критериев является диаметр стальной водопроводной трубы. Если не соблюдать размеры, соединения будут не герметичны, а поток под действием сопротивления станет формировать дополнительные завихрения, кроме этого увеличится расход на соединительную арматуру. От точности выбора зависит напор воды.
Стальные трубы классифицируют по диаметру следующим образом:
- Большие (от 50,8 см.) – для магистральных трубопроводов;
- Средние (от 11,4 до 53 см.) – для городских сетей и подведения воды к объектам;
- Малые (до 11 см.) – для разводок внутри зданий.
В нормативных документах указывают внешний диаметр трубы, по этому параметру подбирают арматуру. Толщина стенок может различаться в зависимости от внешних и внутренних нагрузок сети. При выборе применяют округленное значение «условного прохода» – Ду, в новых нормативах – DN.
- Сварка (стыковая и враструб);
- Резьба;
- Фланцы.
В коммунальных сетях чаще используют стальные трубы с маркировкой ВГП (водогазопроводные). Согласно ГОСТ 3262-75 эта продукция проходит гидравлические испытания, имеет достаточный выбор типоразмеров. По договоренности с заказчиком, ВГП поставляют с резьбой и соединительной муфтой в комплекте. Фланцы применяют для создания особо прочных разборных соединений и стыков стальных труб с пластиковыми.
Регламентированный срок службы стальной трубы 20-30 лет, а оцинкованной – до 50. Большему износу подвержены элементы отопительных систем, так как постоянно находятся под давлением. Стояки ХВС разрушаются раньше срока из-за внешней коррозии. На них чаще появляется конденсат, отслоение покрытия приводит к свищам в продольных сварных швах.
Оцинкованные изделия практически не нуждаются в замене вследствие естественного износа. Чаще причиной становится неправильный монтаж. Цинк не поддается сварке, при некоторых способах цинкования, покрытие отслаивается уже при 65С о .
Классификация водопроводных труб
Для поставок воды производят трубы из разных марок стали, чугуна и пластика.
Толстостенные трубы предназначены для эксплуатации в условиях высоких внешних нагрузок, даже если внутреннее давление среды невелико. Тонкостенный прокат производят по более сложной технологии. В стандартах предусмотрена классификация по толщине стенки.
ВГП (ГОСТ 3262-75):
- Легкие;
- Обыкновенные;
- Усиленные.
Бесшовные холоднодеформированные (ГОСТ 8734-75):
- Особотонкостенные;
- Тонкостенные;
- Толстостенные;
- Особотолстостенные.
Прочностные характеристики трубного проката в коммунальных сетях используется примерно на 30%, запас прочности предохраняет водопроводы от разрывов и перепадов нагрузок.
Таблицы диаметров водопроводных труб
| Условный проход | Наружный диаметр | Толщина стенки труб | Масса 1 м труб, кг | ||||
| легких | обыкновенных | усиленных | легких | обыкновенных | усиленных | ||
| 6 | 10,2 | 1,8 | 2,0 | 2,5 | 0,37 | 0,40 | 0,47 |
| 8 | 13,5 | 2,0 | 2,2 | 2,8 | 0,57 | 0,61 | 0,74 |
| 10 | 17,0 | 2,0 | 2,2 | 2,8 | 0,74 | 0,80 | 0,98 |
| 15 | 21,3 | 2,35 | — | — | 1,10 | — | — |
| 15 | 21,3 | 2,5 | 2,8 | 3,2 | 1,16 | 1,28 | 1,43 |
| 20 | 26,8 | 2,35 | — | — | 1,42 | — | — |
| 20 | 26,8 | 2,5 | 2,8 | 3,2 | 1,5 | 1,66 | 1,86 |
| 25 | 33,5 | 2,8 | 3,2 | 4,0 | 2,12 | 2,39 | 2,91 |
| 32 | 42,3 | 2,8 | 3,2 | 4,0 | 2,73 | 3,09 | 3,78 |
| 40 | 48,0 | 3,0 | 3,5 | 4,0 | 3,33 | 3,84 | 4,34 |
| 50 | 60,0 | 3,0 | 3,5 | 4,5 | 4,22 | 4,88 | 6,16 |
| 65 | 75,5 | 3,2 | 4,0 | 4,5 | 5,71 | 7,05 | 7,88 |
| 80 | 88,5 | 3,5 | 4,0 | 4,5 | 7,34 | 8,34 | 9,32 |
| 90 | 101,3 | 3,5 | 4,0 | 4,5 | 8,44 | 9,60 | 10,74 |
| 100 | 114,0 | 4,0 | 4,5 | 5,0 | 10,85 | 12,15 | 13,44 |
| 125 | 140,0 | 4,0 | 4,5 | 5,5 | 13,42 | 15,04 | 18,24 |
| 150 | 165,0 | 4,0 | 4,5 | 5,5 | 15,88 | 17,81 | 21,63 |
Сегодня можно встретить два способа обозначения диаметров стальных труб: в миллиметрах и в дюймах. На территории Европейского Союза действует дюймовая система измерения. В дюймах обозначают диаметры импортной продукции, иногда труб ВГП. Российские производители преимущественно пользуются метрической системой.
Важно отметить, что различие заключается не только в цифрах:
- Обозначение в миллиметрах – внешний диаметр трубы;
- Обозначение в дюймах – наружный диаметр резьбы.
Соответственно этим показателям подбирают фитинги и арматуру. При необходимости стыковки трубопроводов из разных материалов могут возникнуть сложности в перерасчете дюймов на миллиметры. С этой целью в профессиональном сленге появилось понятие «трубный дюйм».
В отличие от обычного дюйма 25,4 мм. он равен 33, 24 мм.
Диаметр и вес чугунных труб
Срок службы чугунных изделий достигает 100 лет, но большой вес осложняет монтаж и замену, поэтому они практически превратились в пережиток прошлого.
Диаметр пластиковых труб
Пластик повсеместно применяется для внутренней разводки. Но он не способен выдерживать высокие температуры, что важно для ГВС и отопительных систем, а также промерзание и подвижки грунтов.
Как перевести дюймы в миллиметры
В Европейских нормативах главным показателем является DN – условный проход. Но одному DN соответствует несколько видов труб с разным внешним диаметром и толщиной стенки.
Исторически сложилось так, что «трубный дюйм» равен 33,24 см – это сумма внутреннего диаметра и толщины двух стенок. Например, у однодюймовой трубы DN –25 мм., а наружный диаметр – 33,6. Внутренний просвет с усиленной стенкой – 25,6, а с обычной 27,1. Наружный диаметр резьбы будет несколько меньше внешнего: 33,24.
Следует отметить, что дюймовый и метрический трубный прокат имеют разный шаг резьбы. Для стыковки необходимы специальные переходники.
