Как запаять радиатор своими руками?

Как запаять радиатор своими руками?

Важной частью автомобиля является радиатор. Его придумали, чтобы избежать перегрева мотора машины. Через время, приходится чинить любую деталь авто, не есть исключением радиатор. В процессе использования появляются разрывы, которые можно подремонтировать.

Краткое содержимое статьи:

Чем можно запаять радиатор

В интернете можно найти много фото, как запаять радиатор. Но перед тем, как рассматривать картинки, нужно почитать рекомендации специалистов, иначе ни чего не поймете.

Чтоб все правильно сделать, обратите внимание на процедуру запаивания поврежденной поверхности. Способ ремонта зависит от материала из которого сделан радиатор.

В большинстве случаев радиаторы паяют с помощью холодной сварки. Инструкция, как запаять радиатор, заключается в следующем:

• Для удобства и качественной работе демонтируйте радиатор;
• Найдите то место, где может протекать жидкость;
• Для точного вычисления неисправности, заслоните дыры радиатора;
• Погрузите его в воду, над разрывами увидите мелкие пузырьки от воды;
• Испорченную площадь, надо подготовить к ремонту – хорошо ошкурить и обезжирить;
• Берем дозу холодной сварки, разминаем и кладем на трещину.

За счет активатора, холодную сварку, можно превратить в жидкость, которая предназначена для тех мест, куда трудно проникнуть. Дать всему высохнуть, зачистить и покрасить.

Ремонт алюминиевого радиатора

Запаять алюминиевую деталь – трудоемкий процесс. Как же запаять алюминиевый радиатор? Перед ремонтом, нужно подготовить много инструментов, которые продаются в специализированных магазинах.

За счет оксидной пленки алюминия, сплав плохо крепится на трещине, поэтому придерживайтесь такого процесса:

• найдите поврежденную поверхность;
• растопите и смешайте канифоль с железными опилками;
• на повреждение нанесите полученную смесь и растушуйте накаленной паяльной лампой;
• когда флюс окутает поверхность, прибавляйте часть полученной смеси. Таким образом разрушится оксидная пленка;
• если разрыв большой, то пускаем в ход соединение висмута и олова;
• чтоб шов был более надежным, используем плавень – это состав из хлористого калия и лития, криолита, обычной соли, сернокислого натрию.

Полученная смесь греется накаленным паяльником. По окончанию работы проверяем ее результат. В радиатор вливаем воду с марганцовкой, ждем пару часов. Если сочиться нигде не будет, то все сделано правильно. Работаем в перчатках и в хорошо проветриваемом помещении.

Ремонт медного радиатора

Одним и тем же способом паяют радиатор из меди и латуни, это делаю с помощью олова. Для пайки медного радиатора, лучше использовать молотковый паяльник, который работает без электричества. Для нагрева используют паяльный светильник.

Прежде всего, надо зашкурить образовавшиеся трещины, потом обделать цинком хлора. Для его приготовления нужны: цинк и соляная кислота; цинк кладем в кислоту, ждем пока смесь соединится.

Далее нагретой паяльной лампой переносим олово на поврежденный участок. Качество работы проверяем водой, после красим.

Чиним радиатор в домашних условиях

Радиатор относится к одним из самых уязвимых деталей автомобиля. При его неисправности не обязательно обращаться к специалистам, его можно подремонтировать самостоятельно. Чтоб запаять радиатор своими руками, надо иметь помещение и нужные инструменты.

Для ремонта радиатора достаточно пройти следующие пункты:

• снимите радиатор с автомобиля и слейте жидкость;
• найдите нужные инструменты;
• запаяйте повреждение;
• проверьте результат работы;
• поставьте радиатор на место.

Чтоб добротно устранить проблему, обязательно, демонтируйте ее. При этом будет возможность, обследовать все поломки радиатора и качественно запаять разрывы. Трещины находим с помощью полиэтилена, посудины и воды. Дыры закрываем пленкой, после опускаем в воду. Над трещинами из воды появятся мелкие пузырьки.

Дефектные места моем и зачищаем. Зашкурить можно с помощью бумаги наждачной, надфиля мелкого (полукруглого, тонкого, плоского), железной щетки. К этому этапу надо отнестись серьезно, поскольку от него будет зависеть остальная работа.

Следующим шагом будет обезжиривание, потом запаивание, оно зависит от выбора необходимых инструментов.

Для запаивания радиатора понадобятся инструменты:

• электропаяльник;
• горелка работающая на газу;
• смесь из свинца и олова;
• флюс;
• растворенная спиртом канифоль.

Выбор инструментов для запаивания зависит от материала радиатора, например, медный радиатор паяют припоем с низким градусом расплавления и т.д.

Другие способы ремонта радиатора

Помимо сварки поврежденных участков, можно применять другие способы ремонта:

• Порошок горчичный;
• Куриное яйцо;
• Герметик;
• Аргонно-дуговая сварка.

Фото рекомендации как запаять радиатор

Как правильно запаять радиатор автомобиля

Потеря герметичности радиатора является частой неисправностью автомобиля. Во многих случаях ее можно устранить, не заменяя радиатор на новый. Для этого выполняют локальный ремонт поврежденного элемента устройства. Как запаять радиатор, чтобы он восстановил свою работоспособность на длительное время? Рассмотрим основные приемы.

Основные причины потери герметичности радиатора, признаки, особенности ремонта

Потеря герметичности радиатора системы охлаждения может быть связана со следующими причинами:

1. Естественный износ. Примерный срок эксплуатации радиатора составляет около 10-12 лет. В процессе износа устройства его внутренняя рабочая поверхность покрывается слоем накипи, отложений, образовавшийся в результате химических и термодинамических процессов. Стенки пластин и трубок радиатора утончаются. Так как в устройстве жидкость находится под давлением, возможны микротрещины, в результате которых жидкость начинает уходить из системы.

Учитывая, что размеры микротрещин небольшие, сильная течь в таком случае не наблюдается. Мокрые следы утечки могут пропадать после охлаждения двигателя и антифриза. Желательно сразу обнаружить последствия и место ухода жидкости. Чем быстрее в этой ситуации будет произведен ремонт, тем меньшее повреждение придется ремонтировать. Можно с успехом ремонтировать холодной сваркой.

1. Заправка системы охлаждения водой. Замерзание в холодное время года. При незначительной утечке антифриза многие водители доливают в систему воду в ограниченном количестве. За теплый сезон эксплуатации автомобиля количество таких доливок может быть большим. В результате этого изменяется концентрация и характеристики антифриза. Зимой даже при незначительных отрицательных температурах он может замерзнуть. При этом происходит расширение объема. Радиатор может «разорвать».

Образовавшаяся при этом трещина обычно имеет большие размеры. Она может произойти в месте соединения пластмассовых и металлических элементов радиатора. В большинстве случаев такое повреждение устранить затруднительно.

1. Заправка системы охлаждения некачественным антифризом. Избыточное давление. В большинстве современных двигателей охлаждающая жидкость находится под давлением. При этом температура кипения антифриза увеличивается более 100 градусов Цельсия. Это позволяет увеличить КПД двигателя. Если в систему залить некачественный антифриз, он может вскипеть при более низкой температуре. При этом возможно повреждение радиатора. Оно может быть небольшим. В таких случаях лучше применять ремонт методом пайки, так как он обеспечивает лучшие характеристики на предмет устойчивости к повышенному давлению. Пайку нетрудно выполнить в домашних условиях.
2. Механическое повреждение. Такая неисправность может быть следствием:
   • попадания в область радиатора посторонних предметов;
   • ДТП;
   • разрушения лопастей вентилятора;
   • некачественного ремонта.

В зависимости от места и размеров повреждения для ремонта можно применять методы холодной сварки, пайки.

Выполнение пайки радиатора в домашних условиях

Пайка радиаторов системы охлаждения является классическим методом ремонта. Она применялась еще в начале прошлого века. В то время радиаторы изготавливались из меди или ее сплавов (обычно латунь). Технология пайки в то время была отработана. Медный чайник могли отремонтировать в любом городе. Процесс пайки выполняется при температуре плавления используемого припоя. Для выполнения пайки требуются следующие материалы и инструменты:

• мощный паяльник на 220 Вольт (лучше использовать молоткового типа мощностью 250 или 200 Ватт, при отсутствии – минимум на 100 Ватт);
• наждачная бумага средней зернистости;
• активный флюс;
• припой оловянно-свинцовый ПОС-60 или ПОС -40;
• растворитель для очистки поверхности.

Предварительно ремонтируемую поверхность радиатора очищают от посторонних загрязнений. Далее в случае необходимости для обеспечения доступа к месту пайки аккуратно удаляют охлаждающие ребра. Затем производят чистовую зачистку при помощи наждачной бумаги.

Паяльник (если он новый) предварительно залуживают. Для этого на его разогретое до рабочей температуры жало наносят активный флюс, далее на жало паяльника расплавляют припой. В случае отсутствия активного флюса можно использовать таблетку аспирина. При этом желательно не вдыхать «термоядерные» испарения от таблетки.

Далее активный флюс наносят на зачищенное место. После этого на жало паяльника наносят большую каплю припоя и производят процесс пайки. Он требует наличия небольшого опыта. Возможно, потребуется время, чтобы выполнить качественную пайку.

Особенности пайки алюминиевых радиаторов

В современных автомобилях применяют, в основном, алюминиевые радиаторы. Материал алюминий плохо паяется. Он практически мгновенно после зачистки покрывается слоем оксида, который препятствует пайке. На радиорынках можно найти специальный активный флюс для алюминия. Он значительно облегчает процесс пайки.

Можно при пайке использовать мелкую металлическую стружку. Она наносится на место ремонта в смеси с флюсом. В процессе нанесения припоя стружка царапает поверхность алюминия. Под слоем флюса металл не успевает окислиться, пайка проходит успешно. Следует учитывать, что алюминий мягкий материал, поэтому нельзя прикладывать чрезмерное усилие, чтобы не повредить радиатор.

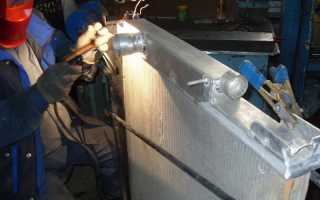

Сварка, как метод ремонта радиатора

В домашних условиях применять сварку для ремонта радиаторов затруднительно. Для этого требуются особые навыки и специальное сварочное оборудование. В противном случае тонкий металл стенок будет прогорать, и вместо ремонта радиатор может полностью придти в негодность.

Холодная сварка

Под холодной сваркой понимают соединение материалов при помощи специального клея. Обычно это двухкомпонентный клей на основе мастик, эпоксидных составов, металлических порошков для укрепления структуры соединения, присадок.

Технологический процесс ремонта радиаторов практически для всех типов холодной сварки приблизительно одинаков. Предварительно место ремонта очищается при помощи растворителя и наждачной бумаги. Затем компоненты клея тщательно смешиваются (мастика разминается). После этого состав наносится на место ремонта, оставляется в теплое место.

Чтобы увеличить надежность холодной сварки обычно выполняют объемный ремонт. Для этого ограничивают вытекание клея из соседних зон и с обратной поверхности радиатора. Создается своеобразная «чаша», куда заливается клей. Это позволяет увеличить надежность соединения. При тепловом расширении блокируется утечка антифриза.

Особенностями эксплуатации автомобиля после выполнения холодной сварки является необходимость в течение месяца периодического контроля места ремонта. Радиатор в процессе эксплуатации подвергается большим механическим, термическим, химическим нагрузкам. Место склеивания может разрушиться, треснуть, там могут произойти нежелательные химические реакции.

Радиатор в первую очередь отвечает за охлаждение двигателя. Его исправность – непременное условие работоспособности двигателя.

Понравилась статья? Поделитесь в соц. сетях:

Как запаять радиатор охлаждения своими руками: описание, схема и рекомендации

Автомобильный радиатор охлаждения предназначен для понижения температуры хладагента (тосола или антифриза), циркулирующего внутри двигателя. Его конструкция обычно состоит из двух бачков и расположенных между ними сот, представляющих собой систему из тонких трубок, оснащенных тонкими ламелями. Снижение температуры хладагента достигается за счет естественного или принудительного воздушного обдува сот.

Несмотря на простую конструкцию, радиатор иногда выходит из строя. Его основная неисправность – нарушение герметичности. Иными словами, он начинает протекать. Утечка охлаждающей жидкости при работающем силовом агрегате грозит последнему критическими поломками вследствие перегрева.

Замена радиатора – дело не столько хлопотное, сколько дорогое. И счет здесь идет на тысячи и даже десятки тысяч рублей. В этой статье мы поговорим о том, можно ли запаять радиатор охлаждения своими руками и какие средства для этого понадобятся.

Почему появляется течь

Течь в рассматриваемом устройстве может возникать лишь по двум причинам: вследствие механического повреждения и из-за коррозионных процессов, происходящих внутри трубок. В первом случае это может быть воздействие на соты или бачки постороннего предмета. Такое обычно случается в результате дорожно-транспортных происшествий, наезда на высокий бордюр, удара камня и т. п. Здесь все понятно. Визуальный осмотр позволит точно определить место повреждения, а также оценить возможность ремонта. С коррозией немного сложней. Чтобы не ошибиться и запаять радиатор охлаждения там, где нужно, потребуется провести несколько нехитрых действий для обнаружения проблемной зоны или даже зон. Дело в том, что коррозионные повреждения могут возникать в нескольких местах одновременно.

Ищем место течи

Явным признаком того, что радиатор потек, является наличие следов охлаждающей жидкости на земле под автомобилем, на защите двигателя или на нем самом. Найти место течи без демонтажа устройства практически невозможно. Но прежде чем снимать его, стоит убедиться, что дело именно в нем, а не в патрубках или, например, в негерметичной пробке верхнего бачка. Когда это будет сделано, смело можете сливать охлаждающую жидкость и снимать радиатор для диагностики.

Если визуальный осмотр устройства результатов не дал, проверьте его путем погружения в воду. Для этого возьмите подходящего размера емкость, заполните ее водой. Закройте все патрубки пробками и погрузите радиатор в воду. Теперь остается только создать давление воздуха в устройстве. Этого можно достичь, просто подув в заливную горловину верхнего бачка или же придумав другой вариант с компрессором (насосом). Выходящие пузырьки воздуха точно покажут вам место повреждения.

Медь или алюминий

Чтобы качественно запаять радиатор охлаждения , необходимо точно установить, из какого материала он изготовлен. Чаще всего устройства охлаждения производят из меди и алюминия. Определить вид материала несложно. Медные соты имеют характерный красновато-коричневый цвет, алюминиевые – серый.

Если вы установили, что у вас медный радиатор, можете считать, что вам повезло. Этот металл легко паяется в домашних условиях. Если же вам досталось алюминиевое устройство, то с ним придется повозиться, ведь этот материал плохо поддается пайке.

Ремонтируем медный радиатор

Чтобы запаять радиатор охлаждения двигателя , изготовленный из меди, вам понадобятся следующие средства и инструменты:

• мощный паяльник или газовая горелка;
• припой;
• флюс для пайки;
• пассатижи;
• наждачная бумага.

Для начала радиатор необходимо просушить, особенно если вы его проверяли путем погружения в воду. Далее место повреждения следует тщательно зачистить шкуркой. Если на нем расположены ламели, их нужно локально удалить. После этого место пайки обрабатывается флюсом и снова просушивается.

Запаять радиатор охлаждения можно как газовой горелкой, так и паяльником. В первом случае припой накладывается на место и прогревается горелкой, пока не расплавится и не заполнит трещину. Используя в качестве нагревательного инструмента паяльник, позаботьтесь, чтобы он обладал достаточной мощностью.

В случае если припой не пристает к поверхности или отстает, необходимо повторить процесс зачистки и обработки флюсом. Проверить отремонтированный радиатор можно способом, который был описан выше.

В чем заключается сложность пайки алюминия

Алюминий – очень специфический металл. Его особенность заключается в высокой химической активности, проявляющейся в образовании так называемой оксидной пленки на поверхности. Она появляется мгновенно при соприкосновении чистого металла с воздухом, вступая в реакцию с кислородом. И именно из-за нее запаять радиатор охлаждения алюминиевый привычным способом невозможно. Для этого потребуются дополнительные вещества, способствующие:

• устранению оксидной пленки с поверхности;
• снижению натяжения поверхности;
• защите от неблагоприятных факторов, влияющих на процесс пайки;
• улучшению растекания припоя.

Материалы и инструменты для пайки алюминиевых радиаторов

Для того чтобы запаять радиатор охлаждения , соты которого выполнены из алюминия, понадобятся:

• мощный паяльник;
• припой (оловянно-свинцовый или сплав олова с висмутом);
• опилки железа;
• канифоль;
• огнеупорная емкость (тигель).

Желательно, чтобы паяльник обладал мощностью более 100 Вт. В противном случае он попросту не в состоянии будет прогреть алюминий. Что касается припоя, то для заделывания мелких трещин (отверстий) подойдет оловянно-свинцовый сплав. Если же повреждения значительные, то целесообразно использовать припой, состоящий из 5 частей висмута и 95 частей олова. Такой сплав можно без проблем приобрести в магазинах, где торгуют радиодеталями. Обычно, он имеет вид проволоки и маркируется как ПОСВ-33 или ПОСВ-50.

Готовим флюс

Запаять радиатор охлаждения своими руками возможно только при наличии качественного флюса. Его придется готовить самостоятельно. И делать это лучше перед самым началом пайки. Итак, насыпаем в огнеупорную емкость 2 части обычной канифоли и 1 часть железных опилок. Опилки можно изготовить при помощи напильника с мелкими насечками, обрабатывая ним любую попавшуюся под руку железную заготовку. Полученную смесь разогреваем на огне, перемешиваем и даем остыть. Вот, в принципе и все. Флюс для алюминия готов.

Флюс для максимально прочного шва

Для получения максимально прочного защитного шва на месте повреждения радиатора используют специальный флюс, называемый плавнем. Его также можно получить в домашних условиях. Для приготовления плавня потребуются следующие вещества в таких пропорциях:

• хлористый калий – 56%;
• хлористый литий – 23 %;
• криолит – 10 %;
• пищевая соль крупного помола – 7 %;
• сернокислый натрий – 4 %.

Ингредиенты мелко измельчаются и смешиваются. Хранить такой плавень необходимо в герметично закрытой стеклянной посуде в темном месте.

Ремонтируем алюминиевый радиатор своими руками

Радиатор, как и в предыдущем случае, моем и высушиваем. Место пайки тщательно зачищаем наждачной шкуркой, после чего обезжириваем. После этого наносим на него заранее приготовленный флюс при помощи паяльника. Тщательно растираем его по поверхности. Далее наносим припой слой за слоем, растягивая его по ремонтируемой поверхности. Роль железных опилок заключается в том, чтобы разрушить оксидную пленку в самый последний момент перед пайкой, тем самым дав возможность соединиться алюминию и припою.

Как запаять пластик на радиаторе охлаждения

Большинство современных автомобильных радиаторов имеют бачки, изготовленные из термоустойчивого пластика. Этот материал не вступает в реакцию с охлаждающей жидкостью и не поддается коррозии, однако он не обладает эластичностью, способной противостоять механическим повреждениям. Именно поэтому некоторые автовладельцы, столкнувшиеся с проблемой пробитого бачка, задаются вопросом, можно ли запаять радиатор охлаждения, пластик которого был поврежден. Можно! Но лучше доверить это дело профессионалам. Термоустойчивый пластик очень плохо поддается пайке из-за своей жесткости. Да и подобрать подходящий материал для этого достаточно трудно.

Сегодня можно найти сотни предложений от организаций и частных лиц, готовых качественно запаять радиатор охлаждения. Цена на подобные услуги колеблется в пределах 100 рублей за кв.см. Отдельно придется заплатить за снятие, диагностику и установку устройства.

Если же вопрос ремонта бачка стал очень остро, или платить не очень хочется, можно попробовать сделать это и самостоятельно. Для этого место повреждения необходимо зачистить и сформировать таким образом, чтобы материал, который будет наноситься в качестве восстановителя, мог без проблем проникнуть в щель. Далее обрабатываемый участок обезжиривается.

Что касается материала для склеивания, то это может быть мягкий пластик или двухкомпонентный эпоксидный клей. В первом случае пластик плавится при помощи паяльника и наносится на место повреждения небольшим шпателем. Таким же образом накладывается и клей. При выполнении работ по пайке бачков желательно использовать армирующую сетку с мелкими ячейками. Она укладывается между слоями склеивающего материала. Конечно, такая пайка не может гарантировать годы беспроблемной работы радиатора, но как временная мера вполне сгодится.

Как запаять радиатор своими руками?

Частые поездки на авто чреваты перегревом радиаторов, особенно тех, что продуваются механическим, а не электрическим вентилятором. Перегрев – полбеды: постояли полчаса, и снова в путь. Жара, а также гравий из-под колес автомашин, объезжающих пробки по обочинам, могут серьезно повредить радиатор. Это наиболее уязвимое место в комплексе силового агрегата любого автомобиля – тосол может потечь везде.

Особенно непредсказуем даже новый алюминиевый радиатор, а медный даст течь в пути и от времени. Поэтому ниже расскажем, как запаять медный радиатор, а также изделия из других материалов.

Краткое содержимое статьи:

• Ремонт «авточайника»
• Ремонтируем медный радиатор
• Восстанавливаем дюралевое повреждение
• Фото советы как запаять автомобильный радиатор

Ремонт «авточайника»

Чайник – так радиатор называют автолюбители из-за того, что жидкость в нем – за пределами точки кипения воды – до 130 градусов. Поэтому пригодится инструкция, как запаять радиатор. Ремонт системы охлаждения ДВС – самый частый в автомастерских любого сезона отдыха.

Практика показывает, что в дороге самостоятельно можно устранить течь лишь временно – до ближайшей станции технического обслуживания. В качестве временной меры можно предпринять следующее. В радиатор засыпается или заливается тампонажный порошок или соответствующие жидкости.

А чем можно запаять радиатор, читайте ниже. Если, конечно, заранее приобрели все необходимое и положили в багажник. Это два основных аварийных приспособления для дальнего пути.

Ремонт радиатора – это устранение протечек в трубках. Если у вас такое случится дома, то сможете и не обращаться к профессиональным пайщикам по алюминию и «медникам». Если есть всё необходимое, что справитесь и с такой проблемой как ремонт радиаторов на трассе.

Для этого понадобиться выполнение нескольких технических процедур:

• Слив воды/тосола, снятие радиатора и подготовка его к пайке.
• Наличие инструментария, SOS-средств.
• Пайка аварийного участка.

Не пытайтесь облегчить работу выполнением пайки без снятия радиатора. Дело в том, что течь может быть явная – струей, а есть подтекание, которое не заметите. Но через время снова произойдет аварийная ситуация с утечкой охлаждающей жидкости.

Снятие необходимо, в первую очередь, для диагностики возможных мест утечки воды/тосола. Для этого опорожненный «чайник» закрываете его пробками, кроме одной, подсоединяете к ней автокомпрессор и помещаете в емкость с водой полностью. Где появятся даже мелкие пузырьки – там возможен новый прорыв.

Ремонтируем медный радиатор

Очистите охладитель мотора от налипшей грязи, листвы пылесосом и водой. Дефектные места освободите от решеток на трубках, аккуратно срезав их, тщательно почистите уже металлической щеткой, наждачкой и некрупным надфилем, а затем обезжирьте ацетоном или любым спиртом.

Помните, что чистота места утечки должна быть идеальная, чтобы припой везде схватился с металлом – и на алюминиевом, и на медном радиаторе. Иначе качество соединения оставит желать лучшего.

Теперь можете запаять радиатор своими руками, выполнив медный тампонаж. Вам нужно приготовить:

• электропаяльник с толстым жалом на 100 – 150 Вт;
• любая горелка;
• припой из смеси свинца и олова;
• удалитель оксида (флюс);
• канифоль сухая или в спирте.

ПОС-60 с низкой температурой расплава залатает медный радиатор. Для латунного охладителя ДВС используйте с индексом 40, лишь длительнее прогревая газовой горелкой дефектное место.

После проведите качественное лужение, по этому месту разогретый паяльником припой разместите равномерно по площади пайки. Лучше вместо канифоли применить любой флюс.

Восстанавливаем дюралевое повреждение

Любая сварка алюминия, а также его пайка невозможна без отсечения от воздуха, иначе не избежать моментального окисления. Так как запаять алюминиевый радиатор нельзя, как медный, то возможно припой взять из висмута индексами 33 или 50.

Но для него предварительно нужно приготовить порошок из четырех химических элементов, которые сложно найти. Их применяют лишь на станциях технического обслуживания автомобилей.

Можно применить иной способ. Для этого иметь баллон с углекислым газом. Его струю направлять на место накладки припоя. Наложите припой и паяльником разместите его равномерно по площади.

Проверить качество работы не сложно. После того, как радиатор остынет от пайки, залейте в него тосол. Если не будет течи, ставьте агрегат на машину, проедьте несколько километров, выдержав радиатор под водяным давлением и тепловой нагрузкой.

Помните, что самостоятельный ремонт далеко не всегда является оптимальным решением. Проблему можно устранить временно. Поэтому не затягивайте и при первой же возможности обратитесь за консультацией и диагностикой к специалистам сервисного центра. Починка радиатора – задача, решение которой все же стоит доверять опытным мастерам.

Оборудование и материалы для пайки радиатора охлаждения автомобиля

Когда радиатор автомобиля начинает течь – не все автовладельцы имеют возможность сразу заменить его на новый. Для одних моделей авто радиатор стоит десятки тысяч рублей, для других — ожидать его поставки приходится не одну неделю. Пайка радиаторов охлаждения может помочь продержаться до замены. Метод пайки зависит от материала, из которого изготовлен теплообменник.

Почему появляется течь?

Основные причины, приводящие к утечке тосола из системы охлаждения через теплообменник, следующие:

• механическое разрушение трубок или коллекторных бачков при ДТП;
• термическое разрушение стыков при перегреве и работе без жидкости;
• коррозионное поражение.

Первые две причины несколько легче для ремонта, поскольку, как правило, место повреждения легко определить.

При коррозионном поражении придется обнаружить место течи. К тому же, оно может быть не единственным.

Ищем место протечки

Если после стоянки под машиной остается пятно тосола — значит, в системе охлаждения возникла течь.

Прежде, чем снимать радиатор охлаждения или кондиционера, стоит убедиться в том, что все патрубки и корпус расширительного бачка в порядке. Проверяют также теплообменник системы отопления салона.

Перед демонтажом нужно слить из системы жидкость. Снятый радиатор внимательно осматривают при хорошем освещении. Если повреждение увидеть не удалось, все отверстия затыкают плотными пробками и погружают теплообменник в воду. Выходящая цепочка пузырьков укажет на место утечки. Если увеличить давление, подключив один из патрубков к шлангу компрессора, то обнаружить течь можно будет быстрее.

Медь или алюминий?

Для качественной пайки неисправных автомобильных радиаторов, нужно узнать, из чего они сделаны. Современные устройства делают из алюминия, меди или пластика.

Проще всего различить материал по цвету:

• медь: красно-коричневый;
• алюминий: сероватые оттенки.

Пластик, используемых для радиаторов, как правило, черного цвета.

Медь достаточно легко запаять в условиях домашней мастерской или гаража. Пайка прохудившихся алюминиевых радиаторов автомобилей осложняется рядом его физико-химических особенностей.

Ремонтируем радиатор

Пайка медных радиаторов потребует подготовить следующее:

• электропаяльник большой мощности либо газовая горелка;
• правильно подобранный припой;
• флюсовая паста;
• абразивная бумага;
• плоскогубцы;
• растворитель для обезжиривания;
• ветошь.

На этапе подготовки изделие очищают от механических загрязнений и тщательно просушивают. Для ускорения просушки можно продуть его через один из патрубков сжатым воздухом под небольшим давлением. Место протечки зачищают абразивной бумагой. Если рядом находятся ламели, их аккуратно обрезают. На место пайки наносят флюсовый состав и дают ему подсохнуть.

В качестве источника тепла используют мощный паяльник либо портативную газовую горелку. Электропаяльник может питаться от сети или от аккумуляторной батареи. Припой кладут на место пайки и прогревают пламенем так, чтобы он расплавился и затек в трещину или отверстие. Если с первого раза расплавленный припой не смачивает металл и не затекает в щель, потребуется повторно зачистить поверхность и наложить флюс.

[stextbox ремонта теплообменник проверяют на герметичность тем же способом, что и при диагностике.[/stextbox]

В чем заключается сложность пайки алюминия?

На поверхности любой алюминиевой детали быстро возникает слой, состоящий из оксидов с высокой температурой плавления. Эта температура втрое выше, чем у самого металла. Пока эта пленка не разрушена — паять алюминиевые детали бессмысленно.

Для ремонта алюминиевого радиатора понадобится:

• удалить с поверхности окисный слой:
• повысить текучесть припоя;
• снизить коэффициент поверхностного натяжения;
• предотвратить повторное возникновение окисного слоя.

Этого добиваются механической обработкой поверхности и применением специально подобранных флюсовых составов.

Материалы и инструменты

Чтобы починить алюминиевый теплообменник, потребуется:

• паяльник большой мощности (не менее 100 ватт);
• оловянно-свинцовый (ПОС) или оловянно-висмутный(ПОСВ) припой;
• канифоль;
• огнестойкая плавильная емкость.

Потребуется также проволочная щетка для зачистки, ручная или насадка для дрели.

Чиним латунный

Пайка латунного радиатора осуществляется практически так же, как и медного. Следует тщательно зачистить и обезжирить место пайки. Прогревать его придется дольше, для этого удобно использовать промышленный фен. Перед пайкой зону ремонта нужно протравить паяльной кислотой, нанося ее узкой кистью. Для работы с латунью рекомендован припой ПОС-40, обладающий большей температурой плавления.

Готовим флюс

Чтобы отремонтировать теплообменник своими руками, следует позаботиться о хорошем флюсовом составе. Готовят флюс незадолго до пайки прохудившегося радиатора, поскольку со временем состав разлагается и теряет свои свойства. На две доли измельченной канифоли нужно взять одну долю стальных опилок, полученных с помощью напильника.

Состав нужно высыпать в огнестойкую тару, перемешать и нагреть горелкой. Далее еще раз перемешать и охладить.

Для максимально прочного шва

Есть еще один рецепт флюса, который в обиходе называют «плавень». С его помощью можно добиться особой прочности шва. Для создания флюса потребуются следующие ингредиенты:

• KCl : 56%;
• LiCl : 23%;
• криолит: 10%;
• NaCl: 7%;
• Na₂SO₄: 4%.

Все составные части следует измельчить и тщательно перемешать. Хранить состав нужно в защищенном от света месте в плотно закрытой емкости.

Правим алюминиевый своими руками

Пайка алюминиевых радиаторов требует тщательной подготовки места ремонта.

Неисправный узел следует промыть и полностью просушить. Место ремонта нужно зачистить абразивной бумагой и обезжирить ветошью, смоченной растворителем.

Теперь паяльником можно нанести слой флюса и растереть его по детали. Далее наносится припой. Делают это в несколько слоев, растирая и растягивая каждый. Стальные опилки, содержащиеся в составе флюса, вступят в реакцию с окисным слоем и разрушат его. Это позволит припою непосредственно контактировать с поверхностью детали и существенно повысит качество пайки.

После ремонта необходимо повторно проверить радиатор на герметичность

Как запаять пластик?

На современных автомобилях для снижения общего веса и удешевления производства многие детали делают из пластика. Не избежали этой судьбы и радиаторы. Прежде всего необходимо точно определить сорт пластмассы. Это делают по маркировке на детали. Как правило, для изготовления применяется полиамид (маркировка PA) либо полипропилен (маркировка PP). Именно с такой маркировкой и нужно приобрести сварочные прутки для пластика. Их можно заменить полосками, вырезанными из ненужной пластмассовой детали с аналогичной маркировкой.

Потребуются следующие материалы и оборудование:

• промышленный фен для нагрева заготовки;
• электропаяльник с регулируемой температурой жала;
• припой, подобранный в соответствии с материалом радиатора;
• ацетон;
• ветошь.

Действовать надо в следующем порядке:

• обезжирить место повреждения ветошью, смоченной в ацетоне;
• прогреть зону ремонта феном;
• установить температуру паяльника в 250 о С;
• повести по лини шва жалом паяльника несколько раз так, чтобы образовалась выемка по форме сварочного прутка;
• вложить пруток в выемку, и, приглаживая его паяльником, разровнять вровень с корпусом радиатора.

Во время пайки нужно следить за тем, чтобы пластик размягчался, но не плавился и не горел. После ремонта и перед монтажом обратно на автомобиль следует проверить герметичность отремонтированного места в емкости с водой.
