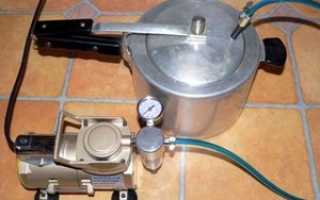

Как сделать вакууматор своими руками?

Как сделать вакуумный насос своими руками

Любой человек знает, что такое насос, и хотя бы раз пользовался им. Но вакуумная конструкция — это совершенно другое дело. Многие считают, что подобное приспособление используют в исключительно производственных целях, а для личного применения оно не подходит. Но они ошибаются. Устройство отлично подходит и для домашних нужд, но цена его высока. Поэтому многие задумываются о том, чтобы сделать вакуумный насос своими руками.

Для чего используют вакуумный насос

Перед началом работ по созданию вакууматора необходимо задуматься и понять, для каких целей будет применяться подобный агрегат, так как в процессе потратится много сил, энергии, денег и времени. Также часть людей интересуется, как устроен вакууматор.

Как правило, все знают, что такое вакуумная камера. Она выглядит как полиэтиленовый пакет с клапаном. В этой ёмкости хорошо хранятся продукты, они не высыхают и внутри не размножаются бактерии. Вакуумирование — это правильное хранение пищи. Простейшую вакуумную упаковку можно сделать способом выдавливания воздуха из неё.

Но более профессиональный метод — это использование насоса для подобных целей. Аппарат позволит откачать воздух из любого пакета, но при этом необходимо обеспечить герметичность. Таким способом можно хранить одежду. В вакууме она становится гораздо меньших размеров, и особенно это важно при надобности вместить большое количество вещей в чемодан.

Ни для кого не секрет, что мастера по дереву, для того чтобы сделать изделия более красивыми, обрабатывают их маслом. Чтобы усилить этот процесс, необходимо положить масло в вакуумную упаковку. Таким образом, древесина будет выдавливать из себя воздух, а масло — втягивать.

Разновидности самодельных конструкций

Видов насосов может быть много. Это зависит от их прямого предназначения. Самым простым вакуумным упаковщиком можно по праву считать медицинский шприц. Но недостаток его в том, что вакуум можно создать в маленьких объёмах. И даже если дома нет медицинского шприца, то можно с лёгкостью его купить в аптеке, только следует обращать внимание на размер.

Но для того чтобы можно было упаковывать большие объёмы, хорошо подойдет автомобильный насос. Его нужно просто переработать под требуемые параметры. Тем более, вакуумный насос из автомобильного компрессора своими руками сделать не составит никакого труда.

Также можно сконструировать вакуумный насос из компрессора от холодильника, или переделать приспособления от аквариума.

Использование автомобильного насоса

Самодельный вакуумный насос можно выполнить из разных исходных материалов. Самые популярные варианты — это автомобильные и велосипедные ручные насосы.

А изготовить его можно с помощью следующих шагов:

• Для начала необходимо разобрать конструкцию. Сперва открывается крышка на резьбе, которая держит весь механизм вместе.
• Потом нужно вытянуть поршень и снять кольцо (оно выполняет функцию уплотнения). Снять его можно, открутив винт, расположенный снизу.
• После этого уплотнитель нужно перевернуть и прикрутить винт обратно.
• Собрать механизм.

Таким образом можно собрать аппарат, который создаёт несильный вакуум в ёмкостях с небольшим объёмом. Но дополнительно для вакуумного насоса нужно вмонтировать ещё и клапан.

Монтаж вакуумного клапана

Для того чтобы сделать вакууматор своими руками, в любом случае понадобится обратный клапан. Его можно легко найти в магазине, где продаются животные. Такая деталь устанавливается в компрессор от аквариума. Как вариант можно спросить знакомых, у которых есть рыбки, возможно, они имеют такие сломанные компрессоры. Поэтому обратный клапан будет не жалко, так как он уже сломан. Он идеально подойдёт в качестве запчасти для вакууматора.

Такой клапан необходимо закрепить на месте отверстия будущего аппарата. К клапану прикрепляется трубка, которая будет входить в ёмкость. Он также должен быть поставлен правильной стороной, чтобы втягивать воздух к себе, а не выпускать обратно. Для того чтобы проверить, в каком направлении работает клапан, перед установкой в него нужно подуть. Если воздух не проходит, то этой частью необходимо его прикреплять к основе конструкции. В том случае, когда клапан качественный и надёжно загерметизированный, то таким аппаратом можно создавать давление в 190 МБар.

Изготовление из компрессора

Небольшой насос не может исполнять все функции, которые нужны для современной хозяйки. Для более мощного аппарата необходимо использование дополнительных приборов. Для этого идеально подойдёт мотор с электроприводом. Можно использовать обыкновенный компрессор или помпу. Причём, такая работа абсолютно не трудоёмкая.

Нужно всего лишь вмонтировать трубку в отверстие мотора, но перед этим снять фильтр. После соединения трубки аппарат готов к использованию.

Иногда продукты, которые необходимо вакуумировать, содержат большое количество влаги. Для того чтобы избежать поломки, нужно вмонтировать дополнительную сушку, которая состоит из ресивера и отстойника.

Вакууматор из мотора от холодильника

Бытовой компрессор не всегда можно найти в хозяйстве, поэтому следует искать альтернативные варианты. Холодильники, особенно некачественные, могут иногда ломаться. Вот из мотора от старого холодильника можно сделать вакууматор. Также можно использовать кондиционеры.

Такая конструкция создаётся по следующему алгоритму:

• Для начала необходимо отрезать трубки холодильника, соединяющие компрессор, испаритель и конденсатор. На этом этапе нужно обратить внимание на то, каким образом компрессор подключается к сети и реле, так как неверная переделка и установка не только приведут к неправильной работе, но и конструкция может выйти из строя.
• После этого только остаётся присоединить шланг и можно пользоваться.

Хотя такой аппарат не будет обладать мощностью заводских аналогов, но выполнять все основные функции, которые нужны на кухне, он может очень хорошо.

Тем не менее у всех вариантов самодельной вакуумной конструкции могут произойти такие поломки:

• Поломка электрического двигателя или его неквалифицированное подключение к сети.
• Несогласованность привода и вала мотора холодильника.
• Заклинивание рабочего элемента.
• Создаётся накипь.
• Перегрев вакууматора и его деталей.

Таким аппаратом можно без проблем откачать воздух из банки или бутылки.

Ремонт в домашних условиях

Всем людям, которые интересовались, как создать вакуум в домашних условиях, и тем, кто уже сделал свой первый аппарат, необходимо знать также о том, как его чинить, поскольку ломаться он может часто. В принципе, любой механизм или мотор может сломаться или начать плохо работать:

• Неправильное подключение двигателя или его поломка. В основном это происходит при неверном подключении нужной схемы мотора. Сперва проверяется целостность проводки, хорошо ли она заизолирована. Поможет в этом пробный индикатор. Если он при присоединении засветился, то проводка целая, и причина не в этом. В противном случае мотор сломался, и его необходимо сдать в ремонт.
• Несогласованность привода и вала. Такие сложности в работе, как правило, решаются установкой прокладки под двигатель или нагнетательный элемент. Когда это не дало желаемого результата, нужно искать проблему в муфте. Она могла сместиться. Если ситуация подтвердилась, деталь необходимо заменить.
• Заклинивание мотора. Как правило, такая проблема является очень распространённой. Происходит она из-за откачки грязной воды. В этом случае мотор необходимо разобрать и почистить.
• Выход из строя подшипников. Мотор начинает сильно гудеть и вибрировать. Причиной этому является поломанный подшипник нуждающийся в замене.
• Накипь в моторе. Проблема зачастую возникает на водокольцевых насосах, поскольку они функционируют в среде воды. Ремонт сопровождается очисткой с помощью специальных растворов.
• Перегрев конструкции, а также износ определённых деталей. Ломаются устройства из-за отсутствия смазки. Даже такие материалы, как тефлон не способны компенсировать необходимую смазку. Во избежание подобных поломок нужно соблюдать правильный температурный режим. А когда мотор перегрелся, то сгоревшие детали придётся заменить.
• Утечка рабочей среды. Если конструкция снизила производительность, проверяется давление сервисной жидкости. Причиной этому могла быть её утечка. В таком случае необходимо заменить уплотнитель в отверстии.

Если после проверки уплотнителя оказалось, что он находится в удовлетворительном состоянии, дело может быть во фланцевых присоединениях: там нужно заменить прокладки.

Жидкость может уходить из-за сильного износа деталей. Как правило, это происходит со старыми насосами. Нужно проверить, все ли детали устарели, так как мотор в определённых случаях уже нельзя будет отремонтировать.

Аппарат может выйти из строя из-за высокого давления или перегрева. Если его настроить правильно, тогда при правильном температурном режиме конструкция будет долго работать.

Инструкция по эксплуатации

Для примера можно взять применение насоса для откачки воды из аквариума. Но в основном порядок эксплуатации будет один и тот же.

Для начала следует подготовить:

• ядро насоса;
• сопло;
• штуцер;
• тройник.

Сперва сопло необходимо вставить в отверстие тройника. Его можно сделать из подходящих труб. После этого штуцер вставляется на кран, который оборудован резьбой, а дальше требуется натянуть на него шланг. Его длина не должна превышать более 10 сантиметров — для создания хорошего давления.

Далее ядро насоса вставляется во второй конец шланга. С обратной стороны ядра подключается шланг для отвода воды в канализацию.

Потом шланг подключается к отводу тройника, а в конце шланга подключается аквариумный сифон. Сделать подобную конструкцию самостоятельно несложно. Главное- следить за ее состоянием и ходом работы, а при необходимости вовремя чинить, заменяя отслужившие детали.

Originally posted 2018-03-28 15:00:22.

Вакуумный насос своими руками: пошаговый процесс изготовления

Вакуумное насосное оборудования широко применяется для решения разнообразных задач бытового и промышленного масштабов. Подобного рода агрегаты используются преимущественно для выкачивания парообразных и газообразных веществ.

Вакуумный насос

Рассматриваемое оборудование очень удобно, однако его стоимость является неприемлемой для многих потенциальных пользователей. Но народные умельцы нашли выход из сложившейся ситуации, научившись собирать вакуумные насосы самостоятельно, преимущественно приспосабливая под это другое оборудование.

Прежде чем приступать к собственноручному изготовлению вакуумного насоса, ознакомьтесь с основными принципами работы и разновидностями таких устройств.

Вакуумный насос

Механизм действия оборудования основан на создании вакуума. В зависимости от предназначения, рассматриваемое оборудование классифицируется на низко-, средне-, высоко- и сверхвысоковакуумные насосы.

В быту же обычно применяются простейшие самодельные конструкции, выполненные на основе обыкновенных насосов, компрессоров и прочего подходящего для этих целей оборудования.

Узнайте, как выбрать насос для скважины, а также рассмотрите основные критерии выбора, из нашей новой статьи.

Модифицирование автомобильного насоса

Вакуумный насос изготавливается из обыкновенного манжетного насоса, используемого автовладельцами. В качестве основы можно использовать даже простой насос для велосипеда или другой подобный прибор.

В применении сложных технологических приемов и специального оборудования нет необходимости. Переделка автомобильного насоса в полноценное вакуумное оборудование выполняется в несколько этапов.

Первый шаг. Разберите исходный насос.

Разборка ручного автомобильного насоса

Второй шаг. Разверните манжету автомобильного насоса на 180 градусов. За счет изменения положения манжеты воздух будет не накачиваться в емкость, а вытягиваться из нее. Такое оборудование прекрасно подойдет для решения различных задач, не требующих создания глубокого вакуума.

Третий шаг. Соберите агрегат в порядке, обратном разбору.

Разворачиваем манжету

Четвертый шаг. Выполните установку обратного клапана. Для решения данной задачи можно воспользоваться клапаном, принимающее участие в передаче воздуха от нагнетающего компрессора в емкость (аквариум). Этот клапан надо установить между шлангом и непосредственно насосом.

Собираем насос Собираем насос

На этом простой бытовой насос готов. При условии тщательного и правильного выполнения всех приведенных шагов руководства, обеспечения достаточной герметичности каждого сопряжения, подборе подходящего пластикового клапана высокого качества, такой простейший вакуумный агрегат сможет отсасывать до 75-85% от суммарного объема воздуха. Для сравнения – у пылесоса данный параметр во много раз ниже.

Водокольцевой насос

Относится к категории низковакуумного насосного оборудования. Конструкция представляет собой корпус с установленными внутри пластинами. Пластины крепятся к ротору. При погружении пластин в жидкость (чаще всего это вода) происходит изменение ее объема.

В процессе работы оборудования создаются условия, достаточные для обеспечения 90-95-процентного вакуума. Для повышения показателя нужно заменить воду другой жидкостью, имеющей более высокую точку кипения, и обеспечить охлаждение откачиваемого воздуха.

Среди преимуществ такого вакуумного насоса нужно обязательно выделить его высокий моторесурс, обеспечивающийся отсутствием трущихся уплотнителей и предельной простотой конструкции.

Но есть у водокольцевого агрегата и ряд недостатков, а именно:

• необходимость организации улавливания и утилизации либо же рециркуляции теряющейся рабочей жидкости с включением отходящих газов;
• необходимость регулярного пополнения объема рабочей жидкости в оборудовании;
• необходимость обеспечения охлаждения применяемой жидкости для уменьшения давления образующихся паров.

Сборка водокольцевого вакуумного насоса выполняется в несколько простых шагов.

Деталь вакуумного насоса

Первый шаг. Подготовьте корпус подходящего размера. Корпус насоса должен иметь цилиндрическую форму.

Второй шаг. Поместите внутрь корпуса вал с закрепленным рабочим колесом. Колесо должно быть оснащено лопастями сравнительно небольшого размера.

Третий шаг. Обеспечьте подачу рабочей жидкости в корпус насоса. Жидкость должна подаваться так, чтобы под ее воздействием лопасти вращались. Образованная центробежная сила заставит жидкость направиться к стенкам корпуса, а в центре устройства создастся вакуум.

Подобные насосы обычно применяются в сельском хозяйстве и на производстве, в городской квартире от них вряд ли будет какая-либо польза, но владельцу частного дома такой агрегат может пригодиться.

Водокольцевой

Узнайте, как правильно выбрать насосную станцию, а также ознакомьтесь с нюансами оборудования, из нашей новой статьи.

Модифицирование аквариумного компрессора

При необходимости обеспечения более высокого показателя разреженности можете использовать оборудование, созданное на основе бытового компрессора, способного нагнетать воздух под высоким давлением.

В переделывании аквариумного компрессора нет никаких сложностей. Сферы использования подобных приборов довольно многогранны. К примеру, некоторые хозяева применяют такие насосы для устранения специфического аромата, возникающего в процессе перегонки спирта.

Также подобного рода вакуумные насосы подходят для выполнения разного рода экспериментов, при проведении которых должно создаваться некоторое разрежение в перегонных кубах и разнообразных бродильных емкостях.

Разберите компрессор

Первый шаг. Открутите крепления с корпуса используемого компрессора. В этом вам поможет отвертка.

Второй шаг. Разберите внутри компрессора узел, в составе которого присутствует элемент с клапанами.

Третий шаг. Отпилите угол корпуса в месте, удобном для подведения насосного шланга. Соберите упомянутый узел компрессора в обратном порядке и вставьте его в корпус в соответствии с подготовленным отверстием.

Часть для модернизации отмечена красным

Четвертый шаг. Подготовьте в нижней стенке детали отверстие для удаления конденсата и случайно проникшей внутрь воды.

Пятый шаг. Обустройте систему отведения газов из вакуумного насоса. Для этого используйте клей и трубку подходящих размеров.

В результате устройство, собранное в обратной последовательности, будет откачивать воздух вместо его нагнетания.

Меняем клапаны местами

При разрежении, создаваемом таким оборудованием, можно будет уменьшать температуру кипения рабочих жидкостей.

При этом обязательно учитывайте тот факт, что в процессе выполнения подобной работы через агрегат будут проходить образующиеся пары, что категорически нежелательно. Поэтому в состав системы надо обязательно включить отстойник и ресивер – они будут способствовать осушению воздуха.

Руководство по использованию вакуумного насоса

Порядок применения вакуумного насоса будет рассмотрен на примере откачки воды из аквариума. В целом же особенности использования такого оборудования остаются практически одинаковыми для большинства ситуаций.

Подготовьте необходимые приспособления. Вам понадобится:

• ядро насоса;
• тройник;
• сопло и штуцер.

Вставьте в отверстие тройника сопло. Его вы можете предварительно сделать из трубки подходящего размера. Далее вам нужно навинтить штуцер на кран с предварительно созданной резьбой, а затем натянуть отрезок шланга. Не рекомендуется использовать шланг длиной больше 100 мм.

Цены на популярные компрессоры

После этого вам нужно вставить ядро насоса во второй конец шланга. С противоположной же стороны насосного ядра выполните подключение короткого шланга для отведения жидкости в канализацию.

Подключите шланг к основному отводу пластикового тройника, а затем запустите подсоединенный шланг в емкость с водой.

При этом к концу шланга необходимо присоединить аквариумный сифон для предотвращения затягивания земли в вакуумный агрегат.

В результате система будет работать в следующем порядке:

• вы открываете кран;
• в систему поступает вода;
• в шланге создается разрежение;
• вода откачивается из аквариума.

После того как необходимое количество жидкости будет откачано, вам останется перекрыть поступление жидкости при помощи крана и достать сифон из емкости.

Узнайте, как выбрать насос для повышения давления воды, а также рассмотрите способы его применения, из нашей новой статьи.

Теперь вы имеете представление о порядке самостоятельного изготовления различных моделей вакуумных насосов. Полученная информация позволит вам сделать насос собственными силами и сэкономить достаточно существенную сумму на покупке готового устройства заводского изготовления.

Видео – Вакуумный насос своими руками

Как сделать вакуумный насос своими руками: мастер-класс

В промышленности приспособления для создания вакуума необходимы для удаления больших объемов воздуха и газа. Однако этот способ нашел применение и в быту, хоть и не так давно. Такие устройства помогают хранить продукты питания и вещи, мариновать мясо, выкачивать газ, а также жидкость. Их можно без труда приобрести в магазинах, но стоят они недешево. Существует альтернативный вариант — изготовить вакуумный насос своими руками.

В промышленности приспособления для создания вакуума необходимы для удаления больших объемов воздуха и газа.

Виды и область применения

Вакуумирование в быту применяется для удаления лишнего воздуха из полиэтиленовых упаковок, предназначенных для хранения одежды или продуктов питания. При заборе воздуха уменьшается объем тары, полиэтилен плотно прилегает к продукту. Использование такого метода помогает хранить еду длительное время, она не портится даже без заморозки.

Вещи и бытовые изделия (пледы, одеяла, подушки) значительно уплотняются в упаковке, вследствие чего занимают гораздо меньше места. Следует отметить, что одежда при таком хранении надежно защищается от моли.

Благодаря вакуумным агрегатам, можно обрабатывать ламинирующей пленкой деревянные изделия или стройматериалы. Вакуумные помпы используются для отвода газа или пара в быту. Это необходимо для того, чтобы восстановить герметичность приборов. Кроме этого, устройства нашли применение в сплит-системах.

Основные виды вакуумных приспособлений:

• Водокольцевые — их работа осуществляется путем погружения в жидкость устройства, которое во время вращения выкачивает воздух из центра лопастного механизма.
• Роторно-пластинчатые агрегаты — зачастую производятся двухкамерными, действуют методом нагнетания газа из первой камеры во вторую, обеспечивая работу ротора.
• Мембранно-поршневые приспособления — в них вакуум создается поршневой системой. Сжатый газ выходит с помощью клапана за пределы камеры, обеспечивая уменьшение давления и поступление новых порций. Такие устройства считаются одними из наиболее универсальных и бесшумных.

Простейшие устройства

Если приспособление понадобилось срочно, можно быстро изготовить простейший вакуумный насос своими руками. Для этого потребуются две пластмассовые бутылки различных диаметров, которые без труда помещаются друг в друга. Одна из них будет выполнять роль поршня, поэтому следует подбирать приближенные по диаметру емкости, иначе на меньшей из них нужно будет делать большой уплотнительный слой. Кроме этого, потребуется шланг от велонасоса.

Если приспособление понадобилось срочно, можно быстро изготовить простейший вакуумный насос своими руками.

Сначала нужно срезать горлышко у большей емкости. Затем в дне меньшей бутылки проделать отверстие и вставить бутылки друг в друга (следует отметить, что на внутренней могут понадобиться уплотнители, которые можно изготовить с помощью скотча). Затем в большую емкость ввинтить шланг, обязательно в обратном направлении. Устройство будет выкачивать воздух при осуществлении движения поршнем из меньшей емкости.

Модернизация манжетного насоса

Изготовить вакуумный насос для откачки воздуха своими руками можно из любого манжетного приспособления. Для этих целей подойдут даже устройства для велосипедов. Конечно же, лучше брать автомобильный насос, ведь с его усовершенствованием будет гораздо меньше хлопот.

Пошаговая инструкция по изготовлению:

1. Раскрутить автомобильное устройство.
2. Снять манжет и перевернуть его наоборот.
3. Собрать прибор в обратной последовательности. Разница состоит в том, что манжет перевернут в обратную сторону.
4. На входе в насос, где расположен шланг, с помощью которого откачивается воздух, прикрутить обратный клапан. Последний должен функционировать, пропуская поток воздуха от сосуда к прибору. Движений воздушной массы в обратную сторону быть не должно. Обратный клапан можно приобрести отдельно или взять с аквариумного компрессора. Непосредственно перед установкой нужно подуть в него. Ту из сторон, которая не будет пропускать воздух, прикрутить к насосу, а вторую — к трубке. Следует отметить, что устройства вполне хватит для удовлетворения потребностей в быту, но для создания глубокого вакуума оно не подойдет ввиду малой мощности.

Вакуумное приспособление из компрессора

Более мощное устройство можно получить из компрессора, который присутствует в кондиционерах или холодильниках. Поэтапный мастер-класс по самостоятельной сборке агрегата:

1. Компрессор освободить от испарителя и конденсатора. Чтобы это сделать, нужно перерезать медные трубки, с помощью которых осуществляется соединение приборов.
2. Правильно подключить компрессор к электросети.
3. На входе в устройство закрепить воздушный фильтр тонкой очистки (приобрести можно в любом автомагазине).
4. Прикрепить гибкий шланг нужного диаметра к выходному отверстию прибора.
5. Подключить компрессор к сети.

С помощью такого агрегата нельзя откачивать воздушные массы, которые содержат много водяных паров. Это может стать причиной поломки устройства. В таком случае необходимо сделать ресивер и отстойник. Такие детали будут совместно работать в качестве осушительного приспособления.

Вакуумный насос можно самостоятельно сделать из аквариумного компрессора. Для этого нужно разобрать его и удалить обратные клапаны. При перевороте клапанов компрессор вместо нагнетания начнет откачивать воздух. Процедура аналогична изготовлению прибора из автонасоса.

Использование медицинского шприца

Такое устройство непременно пригодится в хозяйстве, если потребуется выкачать жидкость или газ в небольших объемах. Для работы необходимы следующие детали:

• тройник из пластмассы;
• гибкая пластмассовая труба, ее диаметр должен быть идентичен отверстиям тройника и шприца;
• 2 обратных клапана для аквариума;
• шприц, объем которого зависит от мощности устройства (чем больше шприц, тем больше мощность).

Пластиковую трубу нарезают на кусочки размером по 10 см, а затем присоединяют их к тройнику. Трубочки должны плотно прилегать к носику тройника. Это необходимо для того, чтобы они не соскакивали под давлением во время работы устройства.

Затем к центральной трубке прикрепляется носик шприца. Вся конструкция представлена в виде тройника, по боковым сторонам которого фиксируются два куска шланга, а также шприц, расположенный под прямым углом по отношению к отведенным концам.

Следующим шагом является монтаж клапанов. Зачастую на них обозначается маркировка с указательной стрелкой. Один из них следует разместить так, чтоб стрелка показывала от тройника, а второй — со стрелкой на него. В общем, система будет подобна указателю входа-выхода.

Ручное устройство готово. С его помощью можно откачать воду из одной емкости в другую, разместив один клапан в жидкость, а другой — в емкость для перекачивания. Стрелки выступают в качестве направляющих. В воду нужно погрузить клапан, указатель которого показывает на тройник. Система будет работать, когда начнется движение поршня, который находится на шприце.

Низковакуумный агрегат

Его достаточно трудно сделать самостоятельно при отсутствии токарного станка, сварочного аппарата и без специальных навыков. Для изготовления необходим цилиндрический корпус. В нем следует разместить вал, оснащенный лопастным колесом. Во время подачи воды осуществляется вращение колеса и под действием центробежных сил в устройстве непременно будет создаваться вакуум.

Механизм действует при помощи электродвигателя. Лопастное колесо не следует устанавливать прямо по центру. Это нужно для того, чтобы газообразная масса нагнеталась и проталкивалась через систему. Минусом такого устройства является то, что жидкость, благодаря которой работает устройство, постоянно греется и нуждается в замене.

Прибор должен быть оснащен входными отверстиями. С их помощью жидкость будет поступать внутрь. Кроме этого, должны быть выходные отверстия, через которые сможет выходить газ. Подобные механизмы используются на больших предприятиях, а также в сельскохозяйственных работах для отведения газа с примесью песка или пыли. Для непрерывной работы необходимо обеспечить газоотвод, постоянную подачу жидкости и систему охлаждения мотора.

Механизм действует при помощи электродвигателя. Лопастное колесо не следует устанавливать прямо по центру.

Переделка автомобильной помпы

Сделать вакуумную помпу своими руками можно при помощи аналогичного автомобильного устройства. Поэтапный процесс состоит в следующем:

• сначала необходимо снять шток с манжетой из открытой крышки, расположенной на гильзе;
• предварительно открутив шурупы, извлечь манжету;
• последнюю перевернуть в обратную сторону и установить на место ее и шток.

В результате проведенных манипуляций получится всасывающая трубка, к которой необходимо подключить обратный клапан. Во время установки нужно следить, чтобы воздух поступал в гильзу. Чтобы это проверить, необходимо подуть в клапан. Ко второму концу клапана следует присоединить трубку, которая должна быть изготовлена из плотных материалов, не поддающихся атмосферному влиянию.

Такое устройство создает вакуум в сосудах с пищевыми продуктами или чехлах для хранения одежды. Возникающие поломки можно легко устранить своими руками. Для этого достаточно изучить материалы по устройству исходного агрегата. Ознакомившись с конструкцией, можно самостоятельно отремонтировать прибор, без помощи дорогостоящих мастеров.

Чтобы сделать вакуумный насос своими руками, нужно желание и исходный материал. От типа первичного устройства зависит область применения и сложность изготовления приспособления. Большим преимуществом самостоятельного изготовления приборов можно считать значительную экономию средств.

Как сделать вакууматор своими руками?

Евросамоделки — только самые лучшие самоделки рунета! Как сделать самому, мастер-классы, фото, чертежи, инструкции, книги, видео.

• Главная
• Каталог самоделки
• Дизайнерские идеи
• Видео самоделки
• Книги и журналы
• Форум
• Обратная связь

• Лучшие самоделки
• Самоделки для дачи
• Самодельные приспособления
• Автосамоделки, для гаража
• Электронные самоделки
• Самоделки для дома и быта
• Альтернативная энергетика
• Мебель своими руками
• Строительство и ремонт
• Самоделки для рыбалки
• Поделки и рукоделие
• Самоделки из материала
• Самоделки для компьютера
• Самодельные супергаджеты
• Другие самоделки
• Материалы партнеров

Система вакуумной упаковки продуктов своими руками

Ну вот, после некоторого числа экспериментов можно сказать, что работа над бюджетной системой вакуумирования продуктов завершена.

Купить готовый вакуумный упаковщик дороговато. Отдать 8-10 тыс. руб. за устройство, которое нужно не каждый день, а только несколько раз в году, меня отговорила жаба. Поэтому я решил сделать его сам. Оговорюсь сразу — результат не идеальный. Весь процесс требует некоторой сноровки. Иногда не герметичный пакет приходится перепаковывать. Но это все равно дешевле, чем покупать готовый упаковщик.

По сути, можно обойтись и без компрессора (см. фото 1). Думаю, вполне подойдет ручной вакуумный насос (см. фото 2) или переделанный велосипедный. Возможно, даже подойдет и обычный пылесос или электронасос для надувных матрасов.

А для запайки пакетов я использовал… запайщик пакетов (см. фото 3)! Такие штуки есть во многих крупных супермаркетах. Ими запаивают в мешки сумки покупателей, чтобы они туда не положили чего не надо. Я купил такое устройство еще до кризиса, с рук. Досталось за копейки. Сейчас, конечно, дороже обойдется.

Осталось собрать все это в единое целое. Вот тут и возникли некоторые трудности. Откачать воздух и сразу запаять пакет — не так просто, как может показаться.

Я присоединил к всасывающему патрубку компрессора шланг. Не забыл и о фильтре (мне совсем ни к чему внутри компрессора крупинки риса или еще какой сор). Присоединил к шлангу наконечник от шариковой ручки.

Сперва я делал так: брал пакет с содержимым и запаивал его. Потом отрезал уголок пакета, вставлял туда наконечник и включал компрессор. Воздух отсасывался из пакета, после чего я запаивал уголок. Но такой способ давал сбои. Пакет морщило, запаивался он криво и не герметично. Да и для всех манипуляций одной пары рук не хватало.

Поэтому вместо наконечника от ручки я смастерил специальную насадку. Она представляет собой сплющенную с одного конца медную трубку, в которую впаял сложенный пополам и пропаянный с краю кусочек жести. Получилась как бы очень плоская трубка, которая не мешала смыкаться створкам запайщика. Чтобы наконечник не передавливало, внутрь вставил тонкую стальную проволочку (см. фото 4 и 5).

Теперь процесс выглядит так: пакет с содержимым и вставленной насадкой заводится в паяльник и запаивается. Шов прерывается только в том месте, где в пакет входит плоский наконечник (см. фото 6).

Не вынимая пакета, включаю компрессор и откачиваю воздух. Поскольку край пакета все еще зажат в паяльнике, его не морщит. Как только воздух откачался (это видно по тому как перестал ужиматься пакет, и слышно, как стал натужно гудеть компрессор), я аккуратно вынимаю насадку и сразу запаиваю пакет еще раз. Получается герметично и ровно. Для страховки я запаиваю пакет еще раз чуть дальше от первого шва.

Для демонстрации я использовал высушенный этой ночью говяжий фарш. Я не собираюсь его долго хранить, поэтому не положил внутрь пакетиков с селикагелем и ржавыми гвоздями). Последний пакет пришлось потом перепаковать (см. фото 7).

Пару слов о пакетах для упаковки. Пакеты подойдут не любые, а именно предназначенные для вакуумирования (см. фото 8). Благо, приобрести и сейчас можно. Я покупаю в фирме, торгующей одноразовой посудой, мешками для мусора, бахилами и прочими расходниками для предприятий питания. В крайнем случае, можно купить такие пакеты через интернет.

Выбирая пакеты, берите те, что плотнее. Если для мягких продуктов разницы нет, то «колючие» (длиннозерный рис, овес, гречка) могут «проткнуть» пленку. Звучит странно, но я с таким сталкивался. Пленка пакета при вакуумировании натягивается и твердое содержимое при неосторожном обращении (например, при падении на твердую поверхность) вполне может ее повредить. И пакет через некоторое время «раздует».

Если все сделано правильно, то упаковка будет сохранять продукты очень долго. У меня двухкилограммовые упаковки риса и гречки лежат уже третий год. Плоские и твердые, как кирпич. За вкусовые свойства не поручусь, еще не открывал, но ни жучков, ни плесени не видно.
Прошу прощения за скудость и качество фотографий. Процесс занимает все руки, и камеру держать уже нечем!

Автор: Porco_rosso

Вакуумный насос своими руками – конструкция и варианты изготовления

Для откачки парообразных и газообразных смесей применяются вакуумные насосы. Аппараты дорогостоящие, поэтому не все потребители имеют возможность приобрести данный вид товара. Изучив информацию о конструкции, можно сделать вакуумный насос своими руками.

Принцип действия

Принцип работы аппаратов заключается в вытеснении. Принцип работы разбивается на два основных этапа:

• понижение давления в закрытом пространстве;
• лимит времени, за который должно выполниться понижение давления.

Применение! Назначение вакуумных насосов заключается в откачивании воздуха, то есть создании вакуума внутри определенной емкости.

Вакуумные помпы используются в таких сферах:

1. Упаковочные агрегаты. Для упаковочных лент, производства мешков.
2. Химия. Для постоянной перегонки химических веществ, сжатие газов и сушка химических препаратов.
3. Продукты питания. Для очистки рыбы и овощей, переработки молока, птицы, фруктов.
4. Полиграфия. В печатных и обрабатывающих устройствах применяются компрессоры.
5. Окружающая среда. В этой сфере аппараты применяются для аэрации сооружений, очистных конструкций, фильтрации.
6. Медицина. Дыхательные аппараты и стоматологическое оборудование.

Устройства классифицируются по видам рабочего колеса: делятся на пластинчато-роторные и вихревые агрегаты. Пластинчато-роторные, в свою очередь, делятся на сухой и масляный вид.

Как сделать вакуумный насос?

Вакуумный аппарат самостоятельно возможно изготовить из таких устройств:

• холодильный компрессор;
• водокольцевой аппарат;
• помпа для аквариума;
• шприц;
• ручной автокомпрессор.

В зависимости от исходного материала, вакуумные насосы своими руками используются в разных сферах и для различных целей.

Вакуумный насос своими руками из компрессора холодильного

Насос для откачки воздуха сделать из компрессора холодильника достаточно просто. Процедура состоит из таких действий:

• ножовкой спиливается верхняя часть аппарата;
• двигатель достается из устройства. Нагнетательный и всасывающий шланги соединяются с трубками из меди;
• поскольку верхняя часть насоса спилена, ее необходимо заменить новой. Новую крышку изготавливают из латуни. С внутренней стороны обшивается линолеумом, который служит звукоизолирующим материалом. Диаметр крышки должен быть меньше диаметра корпуса для предотвращения вытекания масла из корпуса;
• аппарат оснащается уровнеизмерителем для контроля расхода масла (изготавливается из оболочки шариковой ручки, установленной колпачком вверх и зафиксированной трубкой, устойчивой к маслу). Колпачок ручки закрывается не плотно, что обеспечивает поступление воздуха.
• аппарат размещается в емкость;
• перед патрубком всасывания размещается фильтр-маслоулавливатель;
• между нагнетательным патрубком и фильтром устанавливается механизм сброса избыточного давления. Такое мероприятие предотвратит обмотку от сгорания;

Как сделать вакуумный насос водокольцевого типа?

Аппараты для откачивания воздуха водокольцевого типа используются для сельхозтехники. Откачивает газ с примесями влаги и пыли.

• внутри цилиндрического корпуса размещается рабочее колесо, с радиальными лопастями. Колесо не должно соприкасаться с корпусом. Рабочее колесо вращается с помощью двигателя. Помпа наполняется водой;
• Поступление жидкости происходит с бака или нагнетательного патрубка;
• Съемник напрессовывает подшипник. Для напрессовки в отверстия пластин вставляются шпильки. Затягивая гайки будет происходить напрессовка пластины на вал.

Преимущество устройства в отсутствии необходимости смазывать маслом рабочий вал. Отличаются прочностью. Эксплуатируются в условиях высоких температур.

Вакуумный насос своими руками из аквариумной помпы

В домашних условиях переделать аквариумный компрессор не составит большого труда. Для этого достаточно клапаны, находящиеся на разъемных креплениях, поменять местами. Для предотвращения образования конденсата, в корпусе сверлится отверстие.

Аппарат из шприца

Это самый бюджетный и быстрый способ самостоятельного изготовления вакуумного устройства.

• нам понадобится шприц (лучше использовать пятидесяти кубовый) трубка, обратные клапаны, совпадающие по диаметру;
• отверстие делается в центре трубки. В отверстие размещается шприц;
• два обратных клапана размещаются по обе стороны трубки. Первый клапан-всасывающий, второй-выпускающий;
• всасывающий клапан крепится к жесткой трубке;
• производя движения шприцом, в необходимой емкости будет происходить откачивание воздуха.

Как насос изготавливается из автомобильного компрессора

• сток с манжетой снимается из открытой на гильзе крышке;
• после откручивания шурупа извлекается манжета;
• перевернув ее обратной стороной, прикручивается на место. Шток размещается на свое место;
• к образовавшейся всасывающейся трубке подключается готовый обратный клапан. При установке обращают внимание на то, что воздух должен поступать в гильзу. Для этого в клапан дуют;
• к обратному концу клапана присоединяется трубочка. Трубочка должна быть из плотного материала, не поддающегося атмосферному материалу.

Такой самодельный вакуумный насос создает разреженную среду в судке для пищевых продуктов или чехле для хранения одежды.

При эксплуатации аппаратов возникают поломки. Изучив материалы и модель агрегата, ремонт вакуумного насоса, осуществляют самостоятельно. Самостоятельно отремонтировать свой агрегат без обращения к специалистам возможно при ознакомлении с конструкцией устройства.

Для создания вакуумного агрегата достаточно иметь исходный материал. От типа исходного аппарата зависит сложность изготовления и назначение вакуумного насоса. Преимуществом самостоятельного изготовления агрегата вакуумного является экономия денежных средств.
