Как сделать пропеллер для самолета своими руками?

Простой расчет и изготовление самодельных винтов.

Наверное каждый сталкивался с ситуацией, когда требуемого винта или нет в продаже, или винты нужны уже завтра, а посылка где-то застряла. Тогда в голову приходит совершенно разумный выход — а не сделать ли мне винт самому?

Обычно в этом случае есть только одна причина, которая останавливает здоровую идею: как получить винт с заданными характеристиками?

На самом деле все достаточно просто — для этого не требуется ни сложных расчетов, ни сверхсложного оборудования. Как обычно достаточно немного здравого смысла, карандаша, линейки, знания школьной геометрии и немного прямых рук.

В данной статье пойдет речь именно об этом: как правильно рассчитать геометрию винта с заданными параметрами и как его изготовить. Времени обычно надо не так уж и много — 1-2 часа на графический расчет + 2-3 часа на изготовление самого винта.

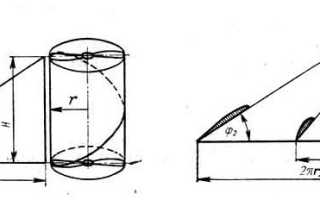

Рис 1. Теория винта. Шаг винта.

Аналогичная ситуация возникает, если нужны два винта разного направления вращения, или если нам понадобились 3-4 лопастные винты. Все это решаемо при наличии разумного подхода и простейших инструментов.

Посмотрим внимательно на рис 1. Что мы там видим? А вот что:
— Винт радиусом R, за один оборот проходит в воздухе расстояние H. R — это радиус винта (от оси вращения до его окончания), Н — это шаг винта, если он не проскальзывает в воздухе, а ввинчивается в него подобно шурупу в дереве. Это собственно два основных параметра вина. D = 2хR и H- шаг винта.

Обычно человек хорошо знает, какой именно винт ему нужен для модели. Если нет — то это тема для отдельного разговора. Пока будем предполагать, что мы хорошо представляем какой винт нам нужен: т.е. мы знаем параметры D и Н, или R и Н.

Поучить геометрические размеры требуемого винта, если мы знаем R и Н винта — проще всего геометрическим расчетом. Смотрим на рис 2. По горизонтали — откладываем в каком-то масштабе (у меня (2:1 для большей точности) радиус винта. По вертикали — расстояние, которое пройдет винт за один оборот без проскальзывания — Н/2хPi, где Pi — это известное еще со школьных лет число 3.14.

Рис 2. Определение угла наклона профиля винта.

Почему именно так а никак иначе — я доказывать здесь не стану. Те кто хорошо учил геометрию в школе — те сразу поймут, а остальным надо или заново перечитать учебники школы или задать свои вопросы в процессе обсуждения. Немного ниже нарисован боковой профиль винта. Он собственно выбран исключительно из моего опыта изготовления простых винтов. Каждый имеет право выбрать его достаточно произвольно. Я выбрал толщину винта в комеле (около ступицы — 10 мм) и в конце — на масимальном радиусе — 2 мм. Цель данного геометрического расчета — получит правильные ширины винты на виде сверху. Т.е. получить геометрические размеры винта диаметром 150 мм и с шагом 100 мм. Это и записано справа вверху листа..

См. Рис 2. Для достижения поставленной цели мы проводим прямую от точки шага на вертикальной координате к требуемому сечению (линия 1). Я для начала выбрал сечение отстоящее от оси вращения на 37.5 мм = т.е. ровно на середине проектируемого винта. Согласно боковой проекции, толщина винта в этом месте — 6.5 мм. Переносим этот размер вверх(операция 2) и рисуем прямоугольник вокруг наклонной линии. Он (прямоугольник) дает нам ширину лопасти винта на виде сверху — 14 мм. Этот размет мы переносим вниз (операция 3) и получаем ширину винта в этом сечении.

Рис 2. Определение всех углов наклона во всех расчетных точках

Выполнив аналогичные построения для всех 6-ти сечений винта мы получим ширины винта на расстоянии 12.5, 25.0, 37.5, 50, 62.5 и 75 мм. Строить большее количество сечений можно, но особой точности это не добавит. В итоге на рис 2., обведя полученные ширины винта в шести точках, мы получим профиль винта на виде сверху.

Далее изготовляем шаблон винта из картона или любого другого (см рис 3.) плотного материала и переходим к изготовлению собственно требуемого винта (150х100 мм).

Берем заготовку из подходящей древесины и размечаем ее. Прежде всего придаем ей толщину и длину требуемого винта — 10 мм х 150 мм. Ширина заготовки должна быть чуть больше чем ширина винта в самом широком месте — 15 мм.

Рис 3. Шаблон и размеченная заготовка винта

Наносим разметку на боковой вид (толщина в комле — 10 мм и 2 мм на конце лопасти) и на виды сверху и снизу с помощью изготовленного шаблона.

Рис 4 Вид на размеченную заготовку сверху.

Рис 5 Вид заготовки сбоку и сверху

На рис 4-5 Вы видите размеченную заготовку. Первым делом с помощью напильника или ножа убираем лишнюю древесину на виде сбоку. То что должно получиться вы видите на рис 6. Если вы делаете винт из достаточно мягкой древесины(липа, бальса) то достаточно использовать модельный нож и шкурку, если же вам нужен винт из твердых пород вроде березы или бука, то лучше использовать драчевый напильник (с крупной насечкой) или мелкозубый рашпиль.

Рис 6. Балансирова заготовки

Сразу после придания заготовке правильного бокового профиля надо проделать балансировку заготовки. Я обычно делаю это так: ввинчиваю в центр вращения тонкое сверло (0.5-1.0 мм) и кладу сверлом на две вертикально стоящие опоры. В данном случае — это два одинковых стакана. (рис 6.).
Затем — сошкуриванием — добиваюсь одиакового веса обеих будующих лопастей.

Рис 7. Разметка выборки передней части

После того как вид сбоку отпрофилирован переходим к разметке выброк для получения нужного профиля ловастей. На виде сверху — спереди (мы делаем винт нормального вращения — против часовой стрелки) намечаем линию проходящую через 2/3 ширины винта. См. рис 7.

Рис 8. Разметка выборки задней части.

На виде снизу(сзади) проводим линии отстоящие от края винта примерно на 1 мм. Нижняя часть винта как раз задает шаг (или угол наклона сечения).

Рис 9 Выбранная задняя часть винта.

Затем начинаем убирать лишнюю дрвесину ножом или напильником начиная с нижней (задней) части винта согласно сделанной разметке. Убрав все сзади (снизу), отшкуриваем сначала крупной(120-160), а потом мелкой шкуркой заднюю часть винта.

Рис 10. Выбранная передняя часть винта

Затем то же самое повторяем для передней части винта. См. рис 10.
Убедившись, что вся лишняя древесина убрана, тщательно отшкуриваем весь винт для придания ему требуемого профиля — аналогичного профилю крыла, т.е. скругленная передняя кромка, максимальная толщина примерно 30% от ширины сечения и острая задняя кромка. Неполохо в процессе придания этого профиля все время контролировать балансировку обрабатываемого винта как было показано на рис 6.

После того как обе лопасти приобрели нужную форму и профиль, а также балансировку, можно переходить к заключительному этапу — покраске и лакировке. См. рис 11.

Рис 11. Балансировка отлакированного винта.

Обычно я окрашиваю изготовленный винт в традиционный черный цвет, а затем покрываю 2-4 слоями лака. Как правило я использую классический эмалит. Быстро сохнет и легко шлифуется. Во время окрвшивания и лакировки не стоит забывать о балансировке. См. рис 11.

Полученные таким образов винты, по моему мнению ничуть не хуже покупных пластиковых винтов, которые обычно тоже нуждаются в дополнительной балансировке. Если же вас больше устраивают винты из угле- или стекло- пластика, то используя изготовленный по описанной выше методе винт в качестве мастер-модели, вы можете изготовить формы для винтов из стекло- углепластика.

Совершенно аналогичным способом вы легко сможете сделать винт любого, нужного Вам диаметра и шага, а также винт обратного вращения — по часовой стрелке.

Более того, рассчитав и изготовив одну лопасть двухлопастного винта, вы сможете изготовить по ней формы для трех или 4-х лопастных винтов из стекло-угле-пластика, но это уже тема для отдельной статьи.

Как сделать пропеллер в домашних условиях

Для многих технических приборов неизменно требуется воздушный винт или же, как его называют иначе, пропеллер. Существуют различные цели, и для каждой следует выбрать определенную технологию и стратегию. Если же вы интересуетесь, как сделать флюгер с пропеллером своими руками, то эта статья специально для вас.

Какой материал выбрать

То, из чего будет изготовлен винт, следует выбирать в зависимости от его дальнейших предназначений. Например, твердые бруски идеально подходят для изготовления винтов, предназначающихся для мощных двигателей (около 15-30 л. с)

Если вы считаете себя опытным мастером, то для вас подойдет заготовка из авиафанеры с большим количеством слоев. Но любителям с нее начинать не стоит, потому что этот экземпляр весьма хрупок и может образовывать неровности.

Инструкция

Итак, как сделать пропеллер своими руками? Процесс создания пропеллера выглядит так:

1. Сначала вам нужно заняться шаблонами, а именно: 1 шаблон верха, 1 — бока и 12 шаблонов лопасти в профиль.
2. Отфуговать заготовку винта с соблюдением размеров со всех четырех сторон и нанести линии оси, контуры шаблона вида сбоку.
3. Удалить лишнюю древесину. Вначале делаете это топориком, а затем рубанком и рашпилем.
4. Теперь наложите шаблон лопасти на заготовку и укрепите его гвоздем по центру втулки на некоторое время, далее обведите карандашом.
5. Поверните шаблон на 180° и обведите вторую лопасть. Лишнюю древесину можно удалить с помощью пилы с мелкими зубьями. Эту работу следует выполнять аккуратно и не торопиться.
6. Без спешки удалите древесину, делая мелкие и короткие затесы.
7. Винт нужно довести до готовности с помощью рубанка и рашпиля с проверкой в стапеле.
8. Для того чтобы изготовить стапель, нужно поискать доску одинаковой по длине с винтом размера, а также позволяющую своей толщиной сделать поперечные пропилы на 2 см для того, чтобы установить шаблоны. Для изготовления центрального стержня стапеля потребуется твердое дерево. А его диаметр должен быть, как диаметр отверстия в ступице винта. Стержень следует вклеивать к поверхности стапеля под углом 90°.
9. Наденьте винт и посмотрите, сколько древесины нужно срезать для того, чтобы лопасти соответствовали шаблонам профиля.
10. Как только нижняя поверхность винта начнет соответствовать шаблонам, можно начинать доводку верхней поверхности. Эта операция очень важна, так как на ней основывается качество получившегося винта.

У новичков нередки случаи того, что лопасти не совпадают по размерам. Например, одна получилось тоньше другой. Но, чтобы сделать правильный пропеллер, придется добиться их равного размера путем уменьшения толщины другой лопасти. Иначе у винта не будет баланса. Маленькие оплошности можно легко исправить. Например, наклеить небольшие куски стеклоткани или подмазать мелкими древесными опилками, которые замешаны на эпоксидной смоле.

Баланс винта

Уже сделанный винт нужно отбалансировать. То есть добиться того, чтобы вес лопастей совпадал. Иначе, когда винт будет вращаться, возникнет тряска, влекущая тяжкие последствия — все важнейшие узлы вашего аппарата будут разрушены.

Но в практике нередки случаи, когда и умелых мастеров, которые не задаются вопросом, как сделать пропеллер, вес лопастей разнится. И это даже при соблюдении всех нюансов в изготовлении! Тому существует масса объяснений: разный удельный вес различных составляющих бруска, из которого сделан винт, различная плотность слоя и многие другие причины.

Но и из этой ситуации есть выход. Нужно подогнать лопасти пропеллера по весу. Правда здесь существует одно «но».

В заключение

Итак, как сделать правильный пропеллер? Ни в коем случае нельзя состругивать с более тяжелой лопасти древесину. Как раз наоборот – нужно утяжелять меньшую лопасть, вклепывая свинец.

Вот и готов ответ на вопрос, как сделать пропеллер, если при балансировке винт не двигается. Настоятельно рекомендуем вам соблюдать все меры личной безопасности. Пропеллер — это в первую очередь предмет, быстро вращающийся вокруг своей оси, а значит, потенциально он может быть опасен. Если же вы пытаетесь разобраться, как сделать пропеллер, то проследите и за соблюдением безопасности.

Делаем моторизированный летающий пропеллер

Какой материал выбрать

То, из чего будет изготовлен винт, следует выбирать в зависимости от его дальнейших предназначений. Например, твердые бруски идеально подходят для изготовления винтов, предназначающихся для мощных двигателей (около 15-30 л. с)

Если вы считаете себя опытным мастером, то для вас подойдет заготовка из авиафанеры с большим количеством слоев. Но любителям с нее начинать не стоит, потому что этот экземпляр весьма хрупок и может образовывать неровности.

Как сделать деревянный пропеллер

На канале Игоря Негоды появилось интересное видео для авиамоделистов. Судя по статистике, автор видео-урока заметил, что тема авиамоделизма пришлась его подписчикам по вкусу, поэтому решил это дело продолжить и показать, как сделать одну очень интересную вещицу, без которой авиамоделизм просто немыслим. Эта деревянный воздушный винт или пропеллер. Есть также и пластмассовый винт, и даже есть металлический, который изготовлен из дюрали. Он примерно в 3 раза тяжелее деревянного. Изготовил его ради самоцели.

Посмотрите товары для изобретателей. Ссылка на магазин.

Деревянные винты имеют очень широкое практическое применение от аэросаней до радиоуправляемых моделей самолетов. В этом видео будем делать из березовой дощечки. Винтики лучше всего делать из березы, по крайней мере, больше всего нравится. По правилам березовый винт очень хороший пропеллер.

Хороший выбор авиамоделей в этом китайском магазине. Для работы понадобится дрель, сверло на 6 по диаметру вала двигателя, на котором будем его запускать. Также шаблон, можно изготовить самому, посмотреть в интернете или в журналах как они делаются, формы наиболее удачные. А можете сами поэкспериментировать и изготовить вручную какую-либо интересную форму винта. Не в журналах, нигде наиболее точно его невозможно рассчитать для таких маленьких моделей. Никто этим заниматься не будет, потому что до сих пор даже для больших вертолетов постоянно совершенствуется технология профилей, находят новые возможности, там, где это реально нужно. Даже там еще не достигли совершенства. Поэтому в авиамоделизме будем экспериментировать.

Также для изготовления деревянного пропеллера понадобится иголочка, карандаш, бруски с наждачной бумагой, желательно их иметь, с ними удобнее работать, так они выглядят. Можно воспользоваться обычной наждачной бумагой, это не столь важно, просто с ними удобнее. Такие винты применяются с микродвигателями, они бывают разного объема, разной мощности. Это 1,5 кубовые МК17, это 2,5 кубовый КМД2,5, двигатели компрессионного типа, в состав топлива их входит эфир. Это двигатель, который должен работать на метаноле Радуга 7. Соответственно, 7 кубиков рабочий объем двигателя.

Электроника для самоделок вкитайском магазине.

Мощность у него довольно высока и разница в винтах. Этот винт для Радуги, а этот для КМД, как видим разница не так уж и велика в диаметрах. Здесь есть свои приколы, нюансы, то есть размеры могут гулять как в большую, так и в меньшую сторону в диаметре. Чем меньше диаметр – больше оборотов, но в каких-то определенных пределах, выше которых двигатель просто не может их развить. Для МК17 нужен маленький винтик, но это для скоростной модели, для него нужен не особо оборотистый, они выглядят так, угол наклона у них маленький. Другой винт не совсем для Радуги, для Радуги пошире должен быть, пилотаж 7 кубов для пилотажного самолета, такая должна быть высота.

Далее на видео о создании пропеллера из дерева с 4 минуты.

Инструкция

Итак, как сделать пропеллер своими руками? Процесс создания пропеллера выглядит так:

1. Сначала вам нужно заняться шаблонами, а именно: 1 шаблон верха, 1 — бока и 12 шаблонов лопасти в профиль.
2. Отфуговать заготовку винта с соблюдением размеров со всех четырех сторон и нанести линии оси, контуры шаблона вида сбоку.
3. Удалить лишнюю древесину. Вначале делаете это топориком, а затем рубанком и рашпилем.
4. Теперь наложите шаблон лопасти на заготовку и укрепите его гвоздем по центру втулки на некоторое время, далее обведите карандашом.
5. Поверните шаблон на 180° и обведите вторую лопасть. Лишнюю древесину можно удалить с помощью пилы с мелкими зубьями. Эту работу следует выполнять аккуратно и не торопиться.
6. Без спешки удалите древесину, делая мелкие и короткие затесы.
7. Винт нужно довести до готовности с помощью рубанка и рашпиля с проверкой в стапеле.
8. Для того чтобы изготовить стапель, нужно поискать доску одинаковой по длине с винтом размера, а также позволяющую своей толщиной сделать поперечные пропилы на 2 см для того, чтобы установить шаблоны. Для изготовления центрального стержня стапеля потребуется твердое дерево. А его диаметр должен быть, как диаметр отверстия в ступице винта. Стержень следует вклеивать к поверхности стапеля под углом 90°.
9. Наденьте винт и посмотрите, сколько древесины нужно срезать для того, чтобы лопасти соответствовали шаблонам профиля.
10. Как только нижняя поверхность винта начнет соответствовать шаблонам, можно начинать доводку верхней поверхности. Эта операция очень важна, так как на ней основывается качество получившегося винта.

У новичков нередки случаи того, что лопасти не совпадают по размерам. Например, одна получилось тоньше другой. Но, чтобы сделать правильный пропеллер, придется добиться их равного размера путем уменьшения толщины другой лопасти. Иначе у винта не будет баланса. Маленькие оплошности можно легко исправить. Например, наклеить небольшие куски стеклоткани или подмазать мелкими древесными опилками, которые замешаны на эпоксидной смоле.

Делаем моторизированный летающий пропеллер

Наверняка многим известна такая игрушка как летающий пропеллер. Она представляет собой винт, который закреплен на оси. Для запуска такого винта его ось зажималась в ладошках, и затем параллельным движением ладоней винт раскручивался и взлетал. У более продвинутых винтов был специальный пусковой механизм, в котором для раскручивания винта нужно дергать за веревочку. В этой статье будет рассмотрен пример пускового устройства, в котором используется электродвигатель. Такая самоделка не только будет интересна ребенку, но и откроет для него чудеса мира самоделок. Материалы и инструменты для изготовления: — моторчик на 3В (можно найти в игрушках электробритвах и пр.); — кнопка; — провода; — источник питания (две пальчиковых батарейки); — держатель для батареек; — винт и ось для него (если собирать пропеллер вручную); — дрель; — паяльник с припоем; — ножницы; — муфта из ПВХ; — редуктор ПВХ; — шариковая ручка; — изолента; — горячий клей и другое.

Процесс изготовления самоделки:

Шаг первый. Установка двигателя

Сборка самоделки начинается с установки двигателя. Его нужно поместить в ПВХ редуктор и закрепить там горячим клеем. При этом нужно быть осторожным и не допустить того, чтобы клей попал на вал или внутрь двигателя. Клей наносится по периметру, как можно увидеть не фото. После установки двигателя на верхнюю часть приклеивается шайба, она не влияет на конструктивные свойства устройства, а просто придает ему более приятный внешний вид. Провода двигателя должны выходить с обратной стороны трубы и быть достаточной длины для их подключения.

Шаг второй. Устанавливаем кнопку
В муфте ПВХ нужно просверлить отверстие под кнопку. Оно должно быть немного больше диаметра кнопки. Кнопка должна быть размещена таким образом, чтобы она не мешала установке редуктора в трубу. Кнопка крепится с помощью гайки, которая на ней присутствует. Если гайки нет, кнопку можно приклеить горячим клеем.

После этого можно устанавливать редуктор в муфту. Вполне возможно, редуктор будет туго заходить в муфту и понадобится сделать несколько легких ударов молотком. Важно при этом не попасть по валу двигателя.

Шаг четвертый. Собираем корпус устройства
Для установки батарейного блока используется переходник, его можно сделать также из куска ПВХ трубы или другой детали. Держатель с батарейками устанавливается в трубу, а затем эта труба крепится к муфте с помощью широкого скотча. В будущем для замены батареек будет достаточно просто отмотать скотч.

Шаг шестой. Делаем ось винта
Ось винта изготавливается из куска пластиковой соломинки. Нужно просто отрезать кусок нужной длины и затем прикрепить ее к пропеллеру с помощью горячего клея. Здесь также очень важно, чтобы соломинка находилась по центру винта.

Шаг седьмой. Испытания самоделки
Чтобы запустить пропеллер, нужно выполнить несколько действий. Сперва пропеллер нужно установить на вал двигателя, в нашем случае это колпачок от ручки. Затем нужно взять линейку или прочий подобный предмет и немного прижать винт к устройству. После этого можно нажимать на кнопку и ждать момента, пока винт раскрутится до максимальных оборотов. Затем, как только линейка будет отведена в сторону, винт сразу же взлетит вверх. Таким образом, можно запускать винт не только вверх, но и вбок. Также можно запустить его на столе вверх ногами, чтобы он крутился как волчок.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Баланс винта

Уже сделанный винт нужно отбалансировать. То есть добиться того, чтобы вес лопастей совпадал. Иначе, когда винт будет вращаться, возникнет тряска, влекущая тяжкие последствия — все важнейшие узлы вашего аппарата будут разрушены.

Но в практике нередки случаи, когда и умелых мастеров, которые не задаются вопросом, как сделать пропеллер, вес лопастей разнится. И это даже при соблюдении всех нюансов в изготовлении! Тому существует масса объяснений: разный удельный вес различных составляющих бруска, из которого сделан винт, различная плотность слоя и многие другие причины.

Но и из этой ситуации есть выход. Нужно подогнать лопасти пропеллера по весу. Правда здесь существует одно «но».

Изготовление пропеллера своими руками

В интернете периодически поднимается вопрос о технологии изготовления винтов для авиамоделей своими руками. Конечно, многое чего можно купить в специализированных авиамодельных магазинах, но во-первых там не всегда есть то, что нужно, а во вторых, цены, мягко выражаясь, не совсем лояльные к потребителю.

Вот мы и решили поделиться информацией, собранной на просторах интернета, по изготовлению воздушного винта для авиамодели своими руками.

Информация собрана из разных источников, авторство установить не представляется возможным, посему представляю материал как есть.

Изготовление матрицы.

Рассмотрим пример изготовления 7-ми дюймового прпеллера. Изготовление пропеллеров других размеров ничем не отличается , изменяются только размеры матрицы.

Во-первых, нужно изготовить форму для будущей матрицы.
Форма изготавливается из 10мм деревянной или МДФ панели. Делается 4 прямоугольника размером 200х45 мм. Некоторые фрезеруют форму из цельного куска алюминия или из твердых пород дерева. Но если делать из дерева, то думаю, что лучше делать несколькими слоями, чтобы меньше коробило в просессе эксплуатации.

В центральных частях полуформ фрезеруется овальное место для будущей матрицы, части склеиваются попарно.
По диагонали высверливаются отверстия для направляющих штырей, они будут центрировать половинки формы при соединении.

Штыри и бобышки (ответная часть штыря) желательно изготовить из твердого металла, можно воспользоваться готовой мебельной фурнитурой. После вклейки бобышек и штырей, получаем 2 «ванночки».

Для того что бы форма всегда собиралась в одинаковом положении на одном торце пропиливается «ключ». Одна половина заполняется пластилином и в нее впихиваем копируемый винт.

Необходимо аккуратно заполнить половинку до линии разъема. Винт при этом получается «утопленным» в пластилин до половины.

Для того что бы в готовом пропеллере получилось отверстие, необходимо вставить стальной штырек в отверстие копируемого винта. Штырек необходимо подобрать или изготовить по диаметру копируемого винта.

Чтобы опалубка и винт не приклеились, необходимо нанести разделительный слой. Для этого из хозяйственного мыла делается стружка и разводится водой до состояния кашки. Стружку можно получить на обыкновенной терке, так будет гораздо технологичнее, чем строгать мыло ножом.

Нижняя часть с винтом покрывается мыльной кашкой 2-3 раза с промежуточной просушкой.

В верхней части сверлятся отверстия для выхода воздуха, заливки эпоксидной смолы и контроля заполнения матрицы смолой

Необходимо так же покрыть торец и направляющие штырьки на верхней части. Внутреннюю поверхность верхней части покрывать мылом не нужно.

Для заполнения используется эпоксидная смола или клей ЭДП.

При работе с эпоксидной смолой, можно применить старый авиамодельный метод проверки качества нагревом готовой смеси смолы с отвердителем на жести с помощью зажигалки.

Для этого греется до начала закипания смола, ждем,когда остынет, и пробуем, как смола затвердела. Если смола после остывания отвердела, так, что ее нельзя продавить твердым предметом, то и через 24 часа при комнатной температуре смола так же «затвердеет» как и при нагреве до закипания.

В смолу добавляется алюминиевая пудра, около 20 % по объему от смолы.

Если в помещении жарко, а объем смолы большой, то желательно поставить смолу в тарелку с ледяной водой – так смола не закипит

Половинки будущей формы складываются, плотно сжимаются и фиксируются скотчем.

Эпоксидная смола заливается через воронку до тех пор, пока она не начнет выходить из всех отверстий.

После заливки оставляем на сутки для полимеризации эпоксидной смолы.

Через 24 часа половинки раскрываются, и удаляется пластилин. Винт НЕ СНИМАЕТСЯ.

Остатки пластилина смываются бензином или горячей водой. Осматривается качество заливки. В готовой части матрицы не должно быть «раковин» от пузырьков воздуха.

Винт при этом НЕ СНИМАТЬ.

Сверлим заливочные отверстия во второй деревянной части. Снова наносим разделительный слой из мыльной «кашки», 2-3 раза с промежуточной просушкой на залитую часть с винтом. Внутренняя часть второй половинки так же не смазывается. На ней смазывается только место соприкосновения.

После сушки располировываем мыло. Плотно соединяем половинки, фиксируем скотчем стык.

Повторяем процедуру с изготовлением смолы с наполнителем и и заливаем вторую часть формы

Через 24 часа разбираем готовую форму, вынимаем винт и смываем остатки разделительного мыльного слоя.

Матрица готова к изготовлению винтов.

Изготовление винтов.

Заготавливается мыльная «кашка», промазывается на 2 слоя с просушкой вся матрица и штырек.

Для армирования винта заготавливается стеклоткань и углеволокно в виде нитей.

Разводиться смола и начинается пропитка и укладка. Пропитывать все надо сильно, затем лишняя смола отжимается. Содержание будущего винта — 60% смолы и 40 % нитей. Первый слой укладывается углем, затем кладется стеклонить.

При укладывании нитей они обматываются вокруг штырька.Укладывать необходимо равномерно и аккуратно.Последний слой снова из угленити.

Укладывать надо с небольшим запасом, если мало положить — то в винте возникнут пустоты и непроклеи, а лишнее при сдавливании выдавится в «облой».Соединяем матрицу и плотно сжимаем с помощью струбцин или используя тиски. Для уменьшения времени полимеризации можно воспользоваться сушильным шкафом, выдерживаем в нем пропеллер в течении часа при температуре 50-60 гр, вынимаем и даем постоять 3 часа. Вместо муфельной печи можно воспользоваться духовкой.

Только не забываем о температуре, прожаривать винт при 250 градусов совсем не обязательно.

Без прогрева необходимо выждать 24 часа.

После полимеризации разбираем матрицу. Облой на готовом винте толщиной 0.12 мм, это нормально.

Облой удаляется с помощью ножа, но аккуратно, форма винта должна соответствовать исходному.

Взвешиваем пропеллер для контроля.

Итак, исходный пластмассовый винт весит 2.7 грамма, получившаяся композитная копия 3.5 грамма.

Вес копии больше на 0.8 грамма, но вот прочность увеличилась в разы!

Все правильно, и уголь и стеклоткань делают конструкцию весьма упругой к ударным нагрузкам.
И там где оригинал сломается,самодельный винт спружинит.

На изготовление матрицы ушло 4 дня, по 2 часа работы — итого 8 часов.

Но зато теперь на авиамодели будет всегда стоять одинаковый винт, что хорошо для настройки и пилотирования.

Углеткань использовать желательно, но не обязательно, в интернете есть технологии изготовления с наполнителем из стеклоткани. Так же есть технология изготовления с передней кромкой из углеткани, и с добавлением в эпоксидную смолу тонера от лазерного принтера в качестве наполнителя. Можно поэкспериментировать с добавлением машинного или касторового масла (1-2 капли) в качестве пластификатора для эпоксидной смолы.

Так же стоит сделать балансировку пропеллера перед его использованием на авиамодели.

Как сделать пропеллер для самолета своими руками?

Технология изготовления деревянного винта аэросаней

Для изготовления блочных деревянных воздушных винтов применяют твердые прямослойные сорта древесины без, сучков и гнили — дуб, клен, ясень, бук и др. Не рекомендуется делать винт из целой болванки, так как он со временем может покоробиться и значительно исказить свою первоначальную форму. Лучше всего болванку для винта склеить из тонких (10—12 мм) досок — дрок. Чтобы предотвратить коробление такой болванки, доски до склейки должны быть хорошо высушены. Клеить их нужно внутренней стороной древесины друг к другу, веером (рис. 70, а).

Склейку желательно производить казеиновым клеем с выдержкой болванки под прессом (можно под грузом или под затяжкой струбцинами) не менее двух-трех суток.

Размеры болванки должны соответствовать габаритным размерам будущего винта с небольшим припуском.

Болванку прежде всего опиливают по контурам винта. Для этого из фанеры вырезают в соответствии с размерами чертежа шаблоны контуров винта по его двум проекциям (рис. 70, б).

По шаблонам размечают болванку, строго соблюдая совпадение осей на болванке и шаблонах. Размеченную болванку обрезают по контурам (рис. 70, в) и просверливают центральное отверстие, по которому в дальнейшем будут центрировать винт. Отверстие разделывают точно перпендикулярно плоскости болванки. Если уже изготовлена промежуточная деталь — втулка винта, посредством которой его будут крепить на ведущий вал, то окончательно обрабатывают торцы втулки и на нее устанавливают на болтах болванку винта.

Для точной обработки лопастей необходимо изготовить стапель и шаблоны всех сечений (дужек) лопасти.

Стапелем может служить толстая, сухая, хорошо отфугованная доска размером не меньше 2/3 длины винта. На ней размечают ось винта и наносят риски в местах установки контрольных сечений — дужек.

На стапель необходимо установить точно по оси винта осевой штырь, который будет имитировать вал винта. На этот штырь надевают болванку винта так, чтобы она не легла вплотную на стапель. Для этого осевой штырь ставят на подкладку.

На каждое контрольное сечение лопасти изготовляют шаблон, состоящий из двух частей — нижней 1 и верхней 2.

Все нижние шаблоны должны рассчитываться по их высоте от плоскости стапеля с учетом толщины подкладки, подложенной под осееой штырь. Если этого не сделать, то изготовить винт с необходимой точностью не удастся.

Верхний шаблон должен точно подходить и центрироваться по нижнему шаблону, для чего при изготовлении его припиливают по контрольным площадкам нижнего шаблона и на обоих шаблонах одновременно наносят контрольные риски. Устанавливают нижний шаблон на стапеле между деревянными брусками.

Рис. 70. Технологическая схема изготовления блочного деревянного воздушного винта.

Обработку лопастей ведут последовательно, контролируя правильность только одним шаблоном, то есть изготовленным в одном экземпляре для каждого сечения. Шаблоны для контроля сечения дужек желательно изготовить из толстого дюралюминия толщиной 3—5 мм.

Перед началом обработки лопасти надо убедиться, что болванка винта на осевом штыре не имеет люфта. Одновременно следует проверить (по произвольно выбранным точкам на болванке) отсутствие перекоса болванки на стапеле.

Грубо обработанный винт зачищают обломками стекла и шкуркой, добиваясь хорошего прилегания к его поверхности контрольных шаблонов сечений.

Балансировка винта. Балансировка винта является одним из важных этапов его изготовления. Это особенно относится к винтам многооборотным и изменяемого шага. У последних лопасти и значительное количество деталей изменяют свое положение в пространстве во время работы, что может нарушать аэродинамическую и весовую симметрию винта.

В эксплуатации плохо сбалансированный винт вызывает тряску и вибрацию моторной установки и корпуса. Это может привести к разбалтыванию крепежных деталей, появлению трещин в узлах и трубах силовых элементов конструкции и к преждевременному износу двигателя, оборудования и самого винта.

Весовая несбалансированность характеризуется сдвигом центра тяжести винта с оси его вращения, благодаря чему центробежные силы на одной лопасти будут больше, чем на другой.

Величина весовой несбалансированности выражается в граммах на радиусе винта в 1 м. Замеряют ее и устраняют на ножевом балансирном приспособлении.

Несбалансированность весовых моментов определяется непараллельностью малой главной оси инерции винта с осью его вращения.

Причины весовой несбалансированности: отклонение размеров деталей от нормальных (даже в случае их изготовления в пределах допусков) и искажение формы лопастей под нагрузкой центробежными силами. Весовую несбалансированность проверяют на балансировочном приспособлении, изготовленном из двух хорошо отфугованных досок и тщательно выверенных при установке по уровню.
Несбалансированность аэродинамических сил определяется из условия, что силы сопротивления вращению отдельных лопастей неодинаковы, а несбалансированность моментов аэродинамических сил — из условия, что моменты силы тяги отдельных лопастей относительно оси вращения неодинаковы.

Причиной аэродинамической несбалансированности является отклонение углов установки отдельных лопастей и их сечений, изменяющих аэродинамические характеристики отдельных участков на лопасти и лопасти в целом. Проверяют аэродинамическую несбалансированность на стапеле путем точной подгонки контрольных сечений лопасти по одному и тому же шаблону для всех лопастей.

Балансировка при изготовлении винта проводится не менее трех-четырех раз (после изготовления винта и его зачистки, после шпаклевки и оклейки материей, после нанесения каждого слоя краски).

Если винт дает весовые отклонения, их можно устранить нанесением дополнительного слоя краски на более легкую лопасть (для деревянного винта) или зачисткой шкуркой более тяжелой лопасти (для металлического винта)*

Окрашивают винт масляной краской по слою грунтовки. После нанесения не менее двух тонких слоев краски винт полируют и покрывают масляным лаком.

Концы деревянных лопастей для обеспечения прочности их рабочей кромки оковывают тонким металлическим листом латуни или нержавеющей стали.
