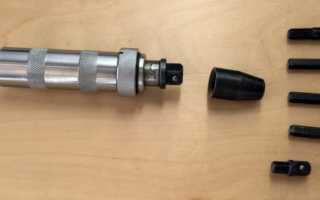

Как сделать ударную отвертку своими руками?

Ударная отвертка из стартера своими руками

Что такое ударная отвертка

Визуальные сходства ударной отвертки со стандартной практически отсутствуют. Данный инструмент представляет собой ударно-поворотный механизм, который позволяет преобразовывать силу удара в крутящий момент. При помощи нее осуществляется монтаж и демонтаж резьбовых соединений для которых необходимо прикладывать дополнительные усилия. Использование для этих целей обычной отвертки приведет к поломке инструмента или порче демонтируемого элемента.

По своему принципу действия ударная отвертка имеет сходство со шлямбуром. В процессе работы слесарю приходится удерживать одной рукой рукоятку отвертки, в то время как другой он бьет молотком по ее торцевой части.

Принцип действия ударной отвертки

Простейший вариант такой отвертки выполнен в виде специального инструмента с монолитным сердечником, который начинается с жала и заканчивается массивной пяткой в зоне рукоятки. Подобное изделие пользовалось спросом ещё во времена Советского Союза.

Современные модели снабжены шестигранником возле жала или на рукоятке, поэтому они способны передавать вращательное усилие от ключа. Для успешного выполнения поставленной задачи желательно применять отвертку вдвоём, т. к. один рабочий сможет удерживать жало в шлице винта и создавать вращающий момент с помощью гаечного ключа, а другой будет наносить удары молотком по тыльной стороне рукояти.

Правда, для подобного решения характерны некоторые минусы. Среди них:

• Необходимость совместной работы двух напарников.
• Отсутствие преобразования получаемой энергии в крутящий момент. Удары молотком всего лишь откручивают саморез или винт, т. к. они способны разрушать ржавчину и создавать определенную вибрацию. Вариант ударно-поворотной отвертки более усовершенствованный, поэтому он может трансформировать силу удара во вращательное движение жала, что очень удобно.

В большинстве случаев под термином «ударная отвертка» подразумевается именно модернизированное решение, т. к. классический простейший вариант давно вышел из общего обихода и перестал пользоваться прежней популярностью.

В усовершенствованной версии ударно-поворотный узел находится в рукояти, а жало фиксируется на шестерне и имеет характерные косые зубья. В качестве рукояти используется обойма с ответными зубьями. Под воздействием ударов молотка по пятке рукояти обойма начинает двигаться вдоль оси, придавая вращательное движение жалу посредством зубчатой передачи.

Таким образом происходит поворот на несколько градусов, которых вполне хватает для ослабления защитного соединения и успешного откручивания крепежного элемента с помощью обычного инструмента. В итоге обойма возвращается в прежнее положение посредством пружины.

Управлять такой отверткой совсем несложно. Поворотный механизм способен обеспечивать совместное поступательное и вращательное силовое воздействие на шлиц винта, которое очень эффективно для успешного откручивания неподдающихся резьбовых соединений.

Принцип работы

По своему принципу работа инструмента достаточно проста и никаких сложностей при ее использовании нет. После удара молотком по поверхности торца, происходит вращение элемента на нижней части отвертки. Такой вращающейся силы вполне достаточно, чтобы демонтировать прочные крепежи.

Для упрощения рабочего процесса можно предварительно провести смазывание крепежа при помощи тормозной жидкости. После этого нужно установить инструмент под прямым углом к головке метиза и посредством молотка наносить удары по торцу отвертки. После заметного проворачивания крепежа можно продолжить раскручивание при помощи обычной отвертки.

Работать этим видом инструмента может человек даже, не имеющий опыта. Однако, чтобы сделать ударную отвертку необходимо представление о том, как она работает и наличие соответствующих деталей из которых она будет изготавливаться.

Как пользоваться ударной отверткой

Чтобы процесс откручивания был максимально простым и качественным, достаточно не допускать непоправимых ошибок и соблюдать ряд отдельных правил:

1. Крепеж предварительно подготовляется к откручиванию, поэтому его очищают от видимой ржавчины и протирают ветошью. После этого соединение покрывают специальным химическим составом, например, высокоэффективным очистительным средством WD-40. Неплохо проявляет себя тормозная жидкость и керосин.
2. Дальше требуется зафиксировать жало в шлице, соблюдая строго перпендикулярное размещение относительно головки винта.
3. Затем следует нанести удар молотком по торцу рукояти примерно со средними усилиями.
4. Удары повторяются вплоть до того момента, пока головка винта не начнёт смещаться относительно оси. Старайтесь проверять ход винта после каждого удара.
5. Откручивание завершается с помощью обычной отвертки.

Если инструмент оборудован реверсом, многие специалисты рекомендуют устанавливать режим закручивания после каждого смещения головки, повторяя удары несколько раз, а затем снова выкручивая метиз. Это объясняется тем фактом, что при таком подходе элементы ржавчины удаляются с резьбы по-особому хорошо.

Чтобы избежать неприятностей, рекомендуется соблюдать и технику безопасности:

• Важно предварительно одеть на руки хорошие рабочие рукавицы или перчатки, которые предотвратят произвольное скольжение рукояти при обработке.
• Не прикладывайте слишком много усилий при выполнении ударов. Можно обойтись и обычным молотком, массой до 500 граммов.
• Удары должны оставаться легкими. Не наклоняйте молоток, т. к. боёк может запросто соскользнуть с отвертки, что повлечет за собой дополнительные проблемы.

Ударная отвертка из стартера своими руками

Для создания этого незатейливого инструмента в домашних условиях подойдет неисправный электрический стартер из автомобиля, найти который сегодня не составит труда.

Первым делом нам необходимо отрезать часть роторного вала, где находится крепление обмотки.

С оставшейся части снимаем лишние элементы, чтобы остались только вал и втулка, которые мы и будем использовать в качестве основного механизма.

В качестве рукоятки можно использовать небольшой фрагмент трубы, в который мы должны поместить втулку с одной стороны. А с другой нам нужно вставить заглушку, которая будет являться также ударной пяткой. В качестве нее мы используем большой болт, он предотвратит деформацию трубки при ударах и будет ограничивать смещение вала внутри нашей втулки.

Очередным этапом, является сваривание всех деталей.

В завершении на конце вала необходимо выполнить квадратную заточку для возможной смены различных насадок. Так для откручивания шурупа или гайки достаточно будет вставить нужную биту и сделать демонтаж крепежа. В случае если необходимо открутить шуруп, в головку необходимо вставить соответствующую биту.

Стоит отметить, что электростартер выполнен из высококачественных видов стали, поэтому для его резки придется использовать болгарку. Но благодаря прочности и твердосплавности инструмент будет достаточно мощным и долговечным, а по некоторым параметрам он превзойдет даже заводские изделия. Увеличить срок службы такого инструмента поможет периодическое смазывание шлицов. Однако использовать его стоит осторожно, не прикладывая сильные удары, чтобы не сорвать головки на шурупах или болтах.

Конечно, полученное изделие будет менее презентабельным, нежели фабричная отвертка, однако ее стоимость будет минимальна и по надежности она ничем не будет уступать заводскому аналогу.

Изготовление ударной отвертки своими руками

Многие люди пытаются сделать такой инструмент своими руками, утверждая, что предстоящее действие не требует особых усилий или навыков. Достаточно учитывать все тонкости инструкции и не допускать ошибок на этапе сборки.

При изготовлении самодельной отвертки необходимо взять ротор от электромотора и срезать с него всё, оставив лишь втулки и вал. На втулку следует поместить кусок стальной трубы, который будет использоваться в качестве рукоятки. На обратном конце в обрезок вставляют гайку, которая предотвратит повреждение рукоятки. На следующем этапе все детали соединяются между собой посредством сварки.

В основном изготовить высокоэффективную ударную отвертку в домашних условиях не так сложно, как может показаться изначально. Если вы сомневаетесь, что сможете осуществить такую сборку самостоятельно, просто изучите существующие инструкции и посмотрите видеосоветы.

Достоинства самодельного инструмента

• Отвертка оснащена усиленным корпусом из высокопрочной стали.
• Отличается большими размерами по сравнению с фабричными отвертками;
• Эксплуатация инструмента является безопасной для человека при правильном нанесении ударов молотком. Соблюдая правила техники безопасности получить увечия и травмы отверткой невозможно;
• Присутствует возможность смены насадок, исходя из того какой типа работ проводится;
• Легко изготавливается в домашних условиях без существенных физических и финансовых затрат;
• Многофункциональность. Может использована для различных задач как в сфере строительного, автомобильного, так и любого другого ремесла.

Преимущества самодельного инструмента

Вот какие преимущества имеет ударная отвертка, своими руками изготовленная:

1. Цельная конструкция точно дозирует усилия воздействия приспособления на болт.
2. Контролирует правильность процесса.
3. Прочность гарантируется за счет корпуса из высокопрочной стали.
4. Можно менять насадки. Это повышает функционал.
5. Чтобы изготовить самодельный аппарат, достаточно найти стартер. Экономятся деньги на покупке профессионального дорогостоящего приспособления.

Полезные рекомендации

Довольно часто бывает потребность в откручивании сильно заржавевших крепежей. Как быть в таких ситуациях, когда стандартный бытовой инструмент не может справиться с поставленной задачей? Что делать в данной ситуации, ведь бытовые инструменты плохо справляются с данной задачей. Для этого удачным решением станет применение ударной отвертки. Благодаря ней открутить заржавевшие детали не составит трудностей. Достаточно смочить крепеж тормозной жидкостью, чтобы при демонтаже деталь открутилась максимально легко.

Однако, в некоторых ситуациях это не помогает . Паниковать не нужно. Попробуйте смазать болт еще раз тормозной жидкостью и оставить его на некоторое время. Жидкость разъесть застоявшуюся фактуру и вы при помощи ударного инструмента сможете сделать все без существенных усилий.

Вывод

Как мы видим, ударные отвертки обладают достаточно простым принципом действия. Это полезные и нужные инструменты, которые должны быть в комплекте инструментов каждого мастера, чтобы при необходимости всегда можно было выкрутить заржавевшие болты. который без труда поможет открутить даже самые застаревшие болты. Если вы решили сделать ударную отвертку своими руками, то можете быть полностью уверенны в качестве выполненного изделия, которое ничем не уступит специализированных фабричным моделям.

Ударно-поворотная отвертка: принцип действия и применение

При выполнении слесарных работ часто возникает такая проблема, как поражение ржавчиной болтов, винтов и саморезов. И если не предпринять соответствующих мер, дело может дойти до деформации металлической конструкции. Самые сложные ситуации возникают при выкручивании стальных болтов из алюминиевых деталей, т. к. с каждым днём коррозийные вещества сильнее скрепляют материалы, и они банально «прикипают» друг к другу. Чтобы решить проблему, достаточно применить ударную отвертку.

• Принцип действия ударной отвертки
• Технические характеристики
• Достоинства и недостатки инструмента
• Как пользоваться ударной отверткой
• Отличия отвертки от ударного шуруповерта
• Инструкция по применению
• Изготовление ударной отвертки своими руками

Принцип действия ударной отвертки

Простейший вариант такой отвертки выполнен в виде специального инструмента с монолитным сердечником, который начинается с жала и заканчивается массивной пяткой в зоне рукоятки. Подобное изделие пользовалось спросом ещё во времена Советского Союза.

Современные модели снабжены шестигранником возле жала или на рукоятке, поэтому они способны передавать вращательное усилие от ключа. Для успешного выполнения поставленной задачи желательно применять отвертку вдвоём, т. к. один рабочий сможет удерживать жало в шлице винта и создавать вращающий момент с помощью гаечного ключа, а другой будет наносить удары молотком по тыльной стороне рукояти.

Правда, для подобного решения характерны некоторые минусы. Среди них:

• Необходимость совместной работы двух напарников.
• Отсутствие преобразования получаемой энергии в крутящий момент. Удары молотком всего лишь откручивают саморез или винт, т. к. они способны разрушать ржавчину и создавать определенную вибрацию. Вариант ударно-поворотной отвертки более усовершенствованный, поэтому он может трансформировать силу удара во вращательное движение жала, что очень удобно.

В большинстве случаев под термином «ударная отвертка» подразумевается именно модернизированное решение, т. к. классический простейший вариант давно вышел из общего обихода и перестал пользоваться прежней популярностью.

В усовершенствованной версии ударно-поворотный узел находится в рукояти, а жало фиксируется на шестерне и имеет характерные косые зубья. В качестве рукояти используется обойма с ответными зубьями. Под воздействием ударов молотка по пятке рукояти обойма начинает двигаться вдоль оси, придавая вращательное движение жалу посредством зубчатой передачи.

Таким образом происходит поворот на несколько градусов, которых вполне хватает для ослабления защитного соединения и успешного откручивания крепежного элемента с помощью обычного инструмента. В итоге обойма возвращается в прежнее положение посредством пружины.

Управлять такой отверткой совсем несложно. Поворотный механизм способен обеспечивать совместное поступательное и вращательное силовое воздействие на шлиц винта, которое очень эффективно для успешного откручивания неподдающихся резьбовых соединений.

Технические характеристики

Если вы собираетесь приобрести отвертку в магазине, будьте готовы разобраться с ключевыми техническими характеристиками и комплектацией конкретной модели.

При обзоре этих характеристик необязательно говорить о качестве сборки и надёжности материала, из которого изготовлен инструмент. Проверенные компании никогда не используют для производства подобной продукции некачественную сталь.

Следует обратить внимание на наличие реверса, который существенно расширяет базовые возможности приспособления, позволяя не просто откручивать заржавевшие соединения, но и сильно затягивать винт в том месте, где это нужно.

Следующий немаловажный фактор представлен устройством рукояти, которая предназначается для удержания прибора и корпуса. При наличии на корпусе полиуретановой, резиновой или полиэтиленовой накладки, удерживать отвертку гораздо удобнее. Если у накладки присутствует «прилив» в пяточной части, это положительно сказывается на безопасности эксплуатации. В большинстве случаев производители отверток руководствуются двумя путями:

• Габариты корпуса не изменяются, при этом отвертка сохраняет высокую надёжность, но не может эксплуатироваться в экстремальных и стесненных условиях.
• Чтобы расширить сферы применения и улучшить удобство использования габариты металлического корпуса уменьшают, правда из-за этого страдает надёжность инструмента. При выборе идеального решения следует тщательно взвесить все особенности и только после этого совершать покупку.

Не секрет, что популярные торговые марки выпускают отвертки вместе с дополнительным комплектом насадок, т. к. без этих элементов инструмент попросту неэффективный. Отвертка поставляется вместе с патроном-держателем для стандартных бит, а ещё в комплекте присутствует несколько универсальных насадок.

Рынок таких изделий переполнен насадками под разные шлицы и шестигранники. Покупая эти детали, будьте внимательны и учитывайте качество сборки. Это очень важный параметр, который определяет надёжность эксплуатации и срок службы отвертки.

Достоинства и недостатки инструмента

Как и у любого инструмента, у такой отвертки есть свои достоинства и недостатки. Работая с ней, мастера отмечают ряд ключевых преимуществ:

• Эффективное распределение энергии удара.
• Гораздо меньшая потребность в физическом усилии. Классический вариант требует более сильных и интенсивных ударов.
• Возможность эксплуатации без помощи напарника.

Что касается минусов, то они практически отсутствуют, правда, если при эксплуатации не соблюдаются базовые правила, такие недостатки проявляются часто:

• Вероятность повреждения ударно-поворотного узла. Вариант простейшей ударной отвертки выполнен из монолитной конструкции, поэтому сроки его эксплуатации превосходят модернизированное решение. Чтобы не допустить непредвиденной поломки достаточно избегать слишком сильных ударов по ударно-поворотному механизму.
• Склонность к быстрому износу. Зубья шестерни и обоймы очень сильно подвергаются трению, сопряженному с ударными нагрузками. При продолжительной эксплуатации их ресурс существенно ухудшается.

Как пользоваться ударной отверткой

Чтобы процесс откручивания был максимально простым и качественным, достаточно не допускать непоправимых ошибок и соблюдать ряд отдельных правил:

1. Крепеж предварительно подготовляется к откручиванию, поэтому его очищают от видимой ржавчины и протирают ветошью. После этого соединение покрывают специальным химическим составом, например, высокоэффективным очистительным средством WD-40. Неплохо проявляет себя тормозная жидкость и керосин.
2. Дальше требуется зафиксировать жало в шлице, соблюдая строго перпендикулярное размещение относительно головки винта.
3. Затем следует нанести удар молотком по торцу рукояти примерно со средними усилиями.
4. Удары повторяются вплоть до того момента, пока головка винта не начнёт смещаться относительно оси. Старайтесь проверять ход винта после каждого удара.
5. Откручивание завершается с помощью обычной отвертки.

Если инструмент оборудован реверсом, многие специалисты рекомендуют устанавливать режим закручивания после каждого смещения головки, повторяя удары несколько раз, а затем снова выкручивая метиз. Это объясняется тем фактом, что при таком подходе элементы ржавчины удаляются с резьбы по-особому хорошо.

Чтобы избежать неприятностей, рекомендуется соблюдать и технику безопасности:

• Важно предварительно одеть на руки хорошие рабочие рукавицы или перчатки, которые предотвратят произвольное скольжение рукояти при обработке.
• Не прикладывайте слишком много усилий при выполнении ударов. Можно обойтись и обычным молотком, массой до 500 граммов.
• Удары должны оставаться легкими. Не наклоняйте молоток, т. к. боёк может запросто соскользнуть с отвертки, что повлечет за собой дополнительные проблемы.

Отличия отвертки от ударного шуруповерта

Многие люди ошибочно думают, что хорошей альтернативой для отвертки является ударный шуруповерт, однако это глубокое заблуждение. Оба устройства существенно отличаются друг от друга не только конструктивными свойствами, но и принципом действия. Шуруповерт передаёт ударное усилие в плоскости, перпендикулярной оси вращения. Кстати, это и отличает его от ударной дрели, способной создавать ударные нагрузки вдоль оси вращения. Правда, шуруповерт лишь облегчает процесс откручивания и закручивания уже вращающегося винта.

Функциональность таких приборов совершенно различна:

• Ударно-поворотные отвертки выполняют первоначальный «срыв» винта, который слишком сильно «прикипел» к соединению.
• Шуруповерт ударного типа снижает необходимую силу нажима на инструмент при выполнении поставленной задачи.

Изучив все особенности инструмента, обязательно посмотрите соответствующие обучающие видео, которые позволят вам определиться с конкретной моделью от конкретного производителя. В таком случае вы сможете сделать правильное решение и приобрести по-настоящему полезный и надёжный инструмент, который прослужит вам очень долгое время.

Инструкция по применению

Чтобы успешно открутить заржавевший крепежный элемент, достаточно вовремя обработать его ветошью или специальным средством. Затем отвертку устанавливают на головке метиза, желательно перпендикулярно ему. На следующем этапе по торцевой части отвертки делают несколько ударов молотком. Успешность предстоящего мероприятия напрямую зависит от прочности фиксации инструмента в руке рабочего. Для исключения вероятности скольжения ладони по рукояти, достаточно надеть перчатку, что существенно снизит риск получения серьёзных травм руки.

Если крепеж поменяет угол направления относительно оси, достаточно сделать ещё несколько интенсивных ударов, а затем поменять режим работы на закручивание. В таком случае вы эффективно избавитесь от ржавчины и существенно упростите себе оставшуюся работу по выкручиванию. Если крепеж сдвинется с места, его можно извлечь посредством обычной отвертки.

Не исключается вероятность того, что после выполнения упомянутых действий метиз не поменяет своё направление и останется в прежнем положении. Чтобы решить проблему достаточно обработать соединительный крепеж качественной тормозной жидкостью, подождав около 30 минут. Под воздействием такой «ванны» предстоящий демонтаж будет максимально успешным, даже если крепеж очень сильно заржавел.

Если это не решило вопрос, придётся выломать крепеж. В данном случае желательно применить прочный молоток и внимательно следовать инструкциям демонтажа.

Для проведения демонтажных работ следует воспользоваться такими инструментами:

• Ударной отверткой.
• Молотком.
• Ветошью.
• Тормозной жидкостью.

Изготовление ударной отвертки своими руками

Многие люди пытаются сделать такой инструмент своими руками, утверждая, что предстоящее действие не требует особых усилий или навыков. Достаточно учитывать все тонкости инструкции и не допускать ошибок на этапе сборки.

При изготовлении самодельной отвертки необходимо взять ротор от электромотора и срезать с него всё, оставив лишь втулки и вал. На втулку следует поместить кусок стальной трубы, который будет использоваться в качестве рукоятки. На обратном конце в обрезок вставляют гайку, которая предотвратит повреждение рукоятки. На следующем этапе все детали соединяются между собой посредством сварки.

В основном изготовить высокоэффективную ударную отвертку в домашних условиях не так сложно, как может показаться изначально. Если вы сомневаетесь, что сможете осуществить такую сборку самостоятельно, просто изучите существующие инструкции и посмотрите видеосоветы.

Отвертка ударно-поворотная — как правильно пользоваться, и можно ли изготовить самостоятельно

• Из каких материалов делают ручки для ударных отверток?
• Применение ударно-поворотной отвертки.
• Ударная отвертка своими руками

Существует шутливая поговорка: «Забитый молотком шуруп, держится крепче, чем закрученный отверткой гвоздь». Объединить ударную силу молотка и крутящий момент отвертки пытались многие домашние мастера.

Обычно это заканчивалось поломкой инструмента. Наконец была изобретена отвертка ударно-поворотная, в которой сила удара правильно преобразуется в крутящий момент.

Собственно, принцип действия ударной отвертки похож на работу шлямбура. Слесарь удерживает рукоять в одной руке, а второй наносит удары молотком по торцу.

Существует два основных вида силовых отверток, работающих по принципу долота:

Ударная.
Это и есть модифицированный шлямбур. Только основное предназначение, не работа в качестве отбойного молотка – а все же откручивание и закручивание винтов.

Отличительная особенность инструмента – жало отвертки проходит через всю длину, от рабочих шлицов до пятки рукояти. При этом оно является монолитным, никакие стыковки или сварочные соединения недопустимы. Разумеется, для изготовления подобных инструментов используется только высококачественная легированная сталь.

Чтобы реализовать весь потенциал отвертки, жалу придается форма шестигранника. На пятке рукояти также может присутствовать квадрат или шестигранник под ключ. Разумеется – он является единым целым с жалом.

Как пользоваться ударной отверткой? Для большей эффективности лучше работать вдвоем. Шлицевая часть устанавливается на откручиваемый (закручиваемый) винт, на шестигранник надевается ключ, и одновременно с крутящим усилием наносятся частые короткие удары по тыльной части.

Работать молотком должен помощник, остерегаясь попасть по руке основного рабочего.

Закисшие винты отдаются из-за вибрации, и легко откручиваются. Однако прямого преобразования силы удара в крутящий момент, такой тип отверток обеспечить не может. Постукивание молотком по рукояти лишь помогает открутить или закрутить «тяжелый» винт.

Во-первых, – для этих целей есть специализированный инструмент, более прочный и массивный. К тому же, настоящий шлямбур имеет защиту руки в виде прорезиненного грибка. Если молоток соскочит с пятки рукояти ударной отвертки – можно получить серьезную травму руки.

Во-вторых, – при использовании отвертки в роли ударного инструмента, она очень скоро будет безнадежно испорчена. А стоимость такой оснастки куда выше простого шлямбура.

Есть и более простой вариант ударной отвертки, знакомый вам с советских времен. Монолитный корпус с двумя деревянными накладками обеспечивает надежную передачу силы на крупные винты. Если вы не удержались, и воспользовались отверткой как долотом – всегда можно восстановить шлицы при помощи напильника.

Ударно-поворотная.
В этом достаточно сложном механическом инструменте объединены две силовые составляющие: удар по торцевой части, помимо прямого воздействия, преобразуется в крутящий момент.

Принцип работы напоминает ударную дрель. На шлицевую часть, при достаточно сильном поворотном усилии, воздействует вибрация от постукивания молотком.

Это экономит время и здоровье. Вероятность того, что вы нанесете удар по собственным пальцам, стремится к нулю.
Механизм ударно поворотной отвертки находится внутри рукояти.

Он представляет собой буравчик с малым углом закрутки относительно оси. Скорее – это шестерня с косыми зубьями. На нее воздействует обойма-храповик. При нанесении ударов по пятке рукояти – обойма движется вперед, а шестерня прокручивается в направлении, которое выбрано переключателем.
В результате на рабочую насадку передается два усилия – вращающееся и поступательное. Они действуют синхронно.

Преимущество конструкции – эффективное использование силы удара, многофункциональность инструмента. К достоинствам можно отнести меньшее усилие, с которым наносятся удары молотком.

Недостаток – конструкция не монолитная, поэтому усилие должно быть дозированным. Механическая часть подвержена износу.

И разумеется – цена. Подобные устройства достаточно дороги (речь идет не о китайских и польских одноразовых подделках).

Из каких материалов делают ручки для ударных отверток?

Рукоятка ударно-поворотной отвертки служит как в качестве ручки, так и в качестве корпуса для механизма. Помимо конструкционной прочности (необходимо удержание механической части), ручка также выполняет и роль защиты для рук мастера.

Этот инструмент относится к разряду профессиональных. Прочный стальной корпус одновременно является обоймой для механизма поворота. Отсутствие лишних слоев на рукояти позволяет разместить отвертку в труднодоступных местах. Цельная конструкция обеспечивает точное дозирование усилия и отличный контроль над процессом.

Такой инструмент обычно поставляется в виде наборов с различными насадками. Все равно конструкция не монолитная, и поэтому можно дополнить ее универсальным патроном для стандартных бит.

Только при покупке дополнительных насадок следует помнить о повышенных нагрузках, и не экономить на качестве.

Корпус механизма отвертки покрыт прорезиненной оболочкой. Материал может быть разным – полиуретан, жесткий полиэтилен. Главное – обеспечить демпфирование ударов и прочное удержание в руке. В пяточной части рукоятки обычно делают прилив в виде грибка. Как и на шлямбуре – это дает дополнительную защиту руки в случае неточного попадания молотком.

Частью механизма, мягкая рукоятка быть не может, слишком велика нагрузка. Поэтому остро встает вопрос размера силовой части (а стало быть, и запаса прочности). Если механическую часть оставить мощной и габаритной, как в изделиях со стальной рукоятью – общие размеры отвертки не позволят работать в стесненных условиях.

Уменьшение габаритов снижает прочность инструмента, но делает его более удобным.

Всегда можно подобрать вариант, который отвечает вашим запросам.

Применение ударно-поворотной отвертки.

На первый взгляд может показаться, что инструмент служит заменой шуруповерту. Эти инструменты не могут выполнять функции друг друга. Ударно-поворотная отвертка служит либо для финальной затяжки винтового соединения с большим усилием, либо для «срыва» закисшей резьбы.

Ударная отвертка своими руками

Несмотря на сложность конструкции, такой инструмент можно изготовить своими руками. Разумеется, не требуется вытачивать на фрезернике с ЧПУ шестерню-буравчик. Запасные части доступны на любой автомобильной разборке. Механизм стартера идеально подходит для этих целей.

От вала отрезается ротор с обмотками.

Оставшиеся вал и втулка послужат основой механизма. На втулке стачиваем квадрат для сменных головок.

Из отрезка трубы делаем рукоять, из мощного болта – ударную пятку.

После сварки конструкции воедино – получился готовый инструмент.

Пусть он не так презентабелен, как фабричный – зато стоимость стремится к нулю. А надежность не вызывает сомнений.

Ударная отвертка и неоценимая польза инструмента

Коррозия представляет собой одно из самых неблагоприятных последствий, которому подвержены все металлические материалы, в том числе, и крепежные элементы. Часто в процессе вывинчивания болтов, саморезов или винтов, приходится сталкиваться с тем, что данные элементы попросту не поддаются смещению с места. Чтобы не повредить инструмент, которым вывинчивается крепежный элемент, нужно подобрать соответствующий подход. Обычная отвертка не способна справиться с приржавевшими или прикипевшими соединениями, поэтому остается только один вариант — воспользоваться ударной отверткой.

Особенности функционирования ударных отверток

Рассматриваемый в материале инструмент еще имеет такое название, как ударно-поворотная отвертка. Он представляет собой изделие, оснащенное сердечником монолитного типа. Главным отличием данного устройства от обычной отвертки является усиленный металлический корпус, который обладает стойкостью к ударам молотком. Для изготовления ударных отверток применяется исключительно высококачественная легированная сталь.

Перед тем, как выяснить принцип действия инструмента, следует разобраться с конструктивными особенностями. Жало изделия проходит через всю длину конструкции от рабочих шлицов до пятки рукоятки. Вращение жала осуществляется за счет шлицов, которые приводятся в движение при каждом ударе молотка. Ударно-поворотный механизм располагается в рукоятке изделия. Жало соединяется с косозубой шестерней. Рукоятка в виде обоймы имеет аналогичной конструкции зубья. Удары молотком наносятся непосредственно по пятке, располагающейся на тыльной стороне устройства. Применяется инструмент не только для вывинчивания окислившихся или приржавевших крепежных элементов, но и для контрольного их завинчивания.

Принцип действия отверток ударно-поворотного типа заключается в том, что при совершении ударов молотком по рукоятке происходит перемещение обоймы. Посредством этого перемещения через зубчатую передачу осуществляется передача крутящего момента на жало. При каждом ударе молотком по пятке происходит незначительное перемещение жала, чего достаточно, чтобы ослабить силу соединения. После ослабления этого соединения можно воспользоваться обычной отверткой, чтобы полностью вывинтить метизный элемент.

Устройство приспособления не имеет никаких сложных элементов, поэтому ним очень удобно откручивать крепежные элементы, которые не поддаются вывинчиванию стандартными инструментами. Их преимуществом является не только постепенное перемещение жала при совершении ударов по рукоятке, но еще и отсутствие возможности слизать шляпку крепежного элемента.

Технические параметры ударной отвертки

Каждый производитель стремится сделать свой товар не только качественным, но еще и многофункциональным. Ударно-поворотная отвертка, в зависимости от технических особенностей и комплектации, обуславливается следующими характеристиками:

1. Реверс. Хороший инструмент обязательно будет иметь реверсивную конструкцию. Это функция не всегда нужна, поэтому на изделиях времен СССР, они отсутствуют. Наличие реверса влияет на стоимость инструмента, но не всегда оправдывается необходимостью
2. Материал изготовления. Изделия времен СССР изготавливались из стали, и в таком виде поступали в продажу. Современные модели редко встречаются без поверхностного покрытия, которым выступает полиуретан, резина или полиэтилен. Наличие покрытия металлического основания обеспечивает не только дополнительную защиту инструмента, но еще и исключает вероятность проскальзывания и поражения электрическим током при проведении работ с электрическими устройствами
3. Рукоятка. Роль рукоятки в обычном инструменте заключается в том, чтобы прилагать физическое усилие. В ударной отвертке роль рукоятки немного иная – она является составной частью ударно-поворотного механизма, а также предназначается для удержания изделия при проведении работ

Ударно-поворотные устройства в комплекте поставляются с несколькими вариантами сменных бит. Причем производители комплектуют свои инструменты не только крестовыми и плоскими битами, но еще и шестигранниками и звездочкой. Биты с различным диаметром не обязательно должны присутствовать в наборе с изделием, так как для такой отвертки подходят обычные насадки от стандартных отверток.

Для чего же нужны ударные инструменты? Ответ на этот вопрос сможет ответить каждый самостоятельно, как только воспользуется изделием. Данные инструменты всегда пригодятся, если они имеются в арсенале у домашнего мастера. Если возникает срочная необходимость воспользоваться инструментом, но еще не успели его купить, то для этого имеется возможность изготовления ударной отвертки своими руками.

Как сделать ударную отвертку своими руками

Уже наверно многие в своем арсенале инструментов имеют ударную отвертку, сделанную своими руками. Сделать ее можно самостоятельно, не прилагая при этом больших усилий. Для изготовления самоделки понадобится только одна деталь — механизм автомобильного стартера.

Именно этот механизм подходит лучше всего для изготовления такого инструмента. Процесс изготовления инструмента своими руками в виде пошаговой инструкции описан ниже:

От автомобильного стартера нужен только вал. С вала нужно удалить роторную часть, для чего понадобится болгарка

Теперь ударный инструмент готов к применению. Как видно, сделать его своими руками не составляет большого труда. Недостатком самодельного устройства является непрезентабельный вид, а также отсутствие реверса.

Применение инструмента и как правильно пользоваться

Перед тем как воспользоваться устройством, необходимо предварительно обработать крепежное соединение тормозной жидкостью, растворителем или WD-40. Эти жидкости разъедают ржавчину, поэтому их применение позволит не только облегчить процесс вывинчивания, но ещё и ускорить его.

После этого берется ударный инструмент, в который устанавливается необходимого вида и диаметра бита. Располагать инструмент следует исключительно параллельно ножке метиза. Совершаются легкие удары молотком по торцу устройства, удерживая его в одной руке, а второй удерживается прибор за рукоятку.

Чтобы увеличить эффективность проводимых действий, нужно крепко держать инструмент. Как только крепление метиза начнет ослабляться, продолжается выполнение ударов по инструменту до момента, пока метиз не вывинтиться обычной отверткой.

Эффективность выполняемых работ зависит и от качества инструмента. Дешевые варианты нацелены только на вывинчивание мелких метизных изделий, поэтому при выборе обязательно ориентируйтесь на то, какие крепежные элементы планируется откручивать.

При работе инструментом важно соблюдать правила техники безопасности:

1. Работа выполняется в перчатках
2. Использование молотка весом до 0,5 кг
3. Удары наносятся легко, так как этого достаточно, чтобы привести в движение метизное изделие. Если промахнетесь, и удар припадет на палец или руку, то мастер получит несерьезную травму

Достоинства и недостатки

Проанализировав такой инструмент, как ударная отвертка, следует отметить все ее преимущества и недостатки. На основании этих критериев можно делать соответствующие выводы о пользе и необходимости такого устройства.

К преимуществам ударных устройств относятся:

1. Вместо приклада физической силы в виде поворота рукоятки отвертки, используется энергия удара, которая в десятки раз эффективнее обычного изделия
2. Высокая скорость вывинчивания крепежных элементов
3. Отсутствие необходимости высверливать метизное изделие, которое не поддается вывинчиванию

Из недостатков ударной отвертки можно отметить следующие факторы:

1. Несмотря на то, что инструмент предназначен для того, чтобы совершать по нему ударные действия, это способствует сокращению его срока службы. Чем сильнее наносятся удары молотком, тем выше вероятность поломки возвратно-поступательного механизма
2. Износ. В зависимости от качества используемой стали для производства рассматриваемого устройства, будет отличаться срок службы

Если запланировали приобрести ударную отвертку, которая обязательно не будет лежать без дела, то нужно знать, что стоимость набора среднего качества составляет от 3000 рублей. Рассматриваемый инструмент продается также отдельно без бит, и его стоимость в таком случае составляет от 1000 рублей. В видеоматериале ниже можно ознакомиться с конструкцией китайской ударной отвертки, а также особенностями работы инструментом.

Ударная отвертка и особенности ее применения

Ударная отвертка является незаменимым инструментом в тех нередких случаях, когда стоит задача выкрутить заржавевший или сильно затянутый винт или саморез. Для вывинчивания заржавевших винтов или саморезов обычная отвертка не подойдет, так как попытки приведут либо к срыву шлица винта, либо же к повреждению жала инструмента. Особенная сложность возникает в тех ситуациях, когда в алюминиевую деталь вкручен стальной винт под отвертку. Под воздействием коррозии происходит плотное сцепление двух материалов, в результате чего справиться с задачей под силу только ударной отвертке.

Разновидности ударных отверток

Ударные отвертки, которые выпускаются производством, отличаются между собой техническими особенностями и комплектацией. Главное отличие ударной отвертки от обыкновенного инструмента, заключается в наличии усиленного металлического корпуса. Причем этот корпус в несколько раз больше конструкции стандартного инструмента. По техническим характеристикам рассматриваемые изделия отличаются:

• Наличие реверса. Хорошая отвертка обязательно будет оснащена возможностью не только срыва соединения, но и затяжки. Отвертки времен СССР не имеют такой функции, так что это свойственно для продвинутых современных моделей.
• Конструкция рукоятки. Рукоятка – это не только ручка, но еще и корпус инструмента.
• Материал корпуса. Зачастую инструменты представлены в стальном корпусе, а более дорогие модели покрывают конструкцию полиуретаном, резиной или полиэтиленом.

Область применения данных инструментов достаточно широкая. Данные инструменты будут незаменимыми не только в домашнем обиходе, но и в различных мастерских, особенно где осуществляется ремонт автомобилей. Поворотная отвертка позволяет использовать ее не только для отвинчивания заржавевших винтов, но и для надежного их завинчивания.

Основные характеристики инструмента представлены выше, но при этом важно упомянуть о разновидностях наконечников для отвертки. Отвертки ударно поворотные практически всегда в комплекте с оснащаются сменными битами. Каждый комплект чаще всего состоит из отвертки и четырех разных бит(двух крестовых и двух плоских). Использование этих инструментов настолько эффективно, что обязательно у каждого уважающего себя мастера должна быть в наличии такая силовая отвертка. К тому же пользоваться ею также просто, как и обычной.

Принцип работы инструмента

Принцип действия ударной отвертки основывается на воздействии ударов на корпус инструмента с одновременным прокручиванием биты в нужную сторону. Для этого корпус изготавливается из высококачественной стали, которая без особого труда способна выдерживать удары молотком. Когда наносятся удары молотком по рукоятке, то обойма с битой движется в сторону, осуществляя тем самым смещение с места «прикипевшего» винта. Угол поворота обоймы при совершении ударов незначительный, но этого хватает, чтобы винт был «сорван». Аналогичным образом осуществляется затягивание винта.

Рассматриваемый инструмент предназначается исключительно для «срыва» или затягивания винтов. После того, как крепежный элемент будет «сорван», следует воспользоваться обычным инструментом.

Для повышения эффективности вывинчивания крепежного элемента, важно максимально точно подбирать насадку. Благодаря двойному воздействию на крепежный элемент (прямого по оси, и поворотного в сторону) при совершении ударов, осуществляется вывинчивание самореза, винта или болта.

Как пользоваться инструментом

Хотя инструмент и является простейшим в применении, при работе с ним немаловажно знать некоторые важные правила:

• Ударная отвертка предусматривает максимально точный подбор соответствующей насадки для крепежного элемента. Если насадка будет подобрана не точно, то приведет это к сворачиванию шлица крепежного элемента.
• Отвертка хоть и является эффективным инструментом по вывинчиванию заржавевших и прикипевших крепежных элементов, но немаловажно облегчить ее работу и подготовить извлекаемый винт. Для этого требуется обработать винтовую часть тормозной жидкостью или смазкой «WD-40». После обработки соединения следует подождать 5-10 минут, после чего приступать к действиям. Иногда после обработки такими смазками, вывинтить крепежные элементы можно даже при помощи обычной отвертки.
• Отвертку вставляем в шлиц крепежа строго под прямым углом, без перекосов и держим одной рукой.
• Далее другой рукой следует наносить удары молотком по торцу. При этом важно использовать молоток весом в 300-500 грамм.
• Удары должны быть легкими и жесткими, иначе эффективность будет нулевой.
• После 2-3 ударов следует проверять наличие сдвигов. Если сдвига нет, то обратите внимание, не слизывается ли шлиц крепежного элемента.

Зная основные рекомендации по работе с рассматриваемым устройством, можно приступать к работе. Если вы еще ни разу не работали таким инструментом, то стоит потренироваться.

Можно ли сделать самому

Ударную отвертку можно изготовить своими руками, так как конструктивно она не представляет особых трудностей. Если из вышеизложенного материала вы поняли, как работает инструмент, то можете приступать к ее изготовлению. Для этого понадобятся следующие детали:

• Ротор от электродвигателя. Понадобится только вал и втулка. Лучше всего использовать ротор от стартера, удалив с него обмотку, как показано на фото ниже.
• После удаления обмотки, останутся только вал и втулка. На вал нужно надеть кусок стальной трубки, которая будет играть роль рукоятки инструмента.
• С обратной стороны трубы следует надеть гайку, по которой и будут совершаться удары молотком.
• Полученные детали нужно между собой сварить, получив в итоге следующий инструмент.

Как видно, сделать ударную отвертку своими руками совсем не сложно, особенно если иметь в наличии схему для изготовления. Такого рола самоделки не только облегчают жизнь, но и позволяют существенно экономить средства. Чтобы иметь возможность применять к своему самодельному инструменту различные насадки, потребуется заточить торцевую часть втулки под переходник или необходимые насадки.

В завершении остается отметить, что полученное приспособление является достаточно надежным и даже практически вечным, так как детали стартера изготовлены из закаленной высококачественной стали. Периодически требуется проверять смазку шлицов на своей самоделке. Цена на самую недорогую ударную отвертку составляет около 500 рублей. При выборе внимательно смотрите на комплектность и качество изготовления.
