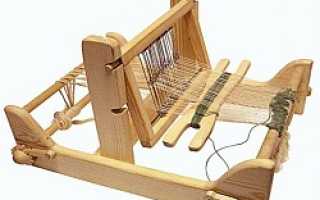

Как сделать ткацкий станок своими руками?

Как сделать настольный ткацкий станок своими руками?

Настольный ткацкий станок бесчелночный (СТБ) предназначен для изготовления изделий из шерстяных, шелковых, льняных и хлопчатобумажных тканей. СТБ-станок отличается высокой производительностью и надежной работой всех узлов.

Настольный ткацкий станок

Такое устройство в настоящее время получило достаточно широкое распространение.

1 Ткацкий станок — устройство и принцип работы

Станок СТБ работает по принципу прокладки нитей посредством специального металлического прокладчика. Подача уточной пряжи в устройство СТБ может достигать 2-4 кг. Это позволяет ткацкому агрегату продолжительное время работать без остановок. На станках СТБ установлен зевообразовательный механизм. Он может быть:

  • кулачковым;
  • кареточным;
  • жаккардовым.

Использование кулачкового механизма актуально при производстве тканей с несложными переплетениями, дополнительно он оснащается съемными кулачками с различными профилями. Благодаря разнообразию кулачков и возможности применения десяти разных ремизок, станок СТБ может производить большое количество тканей с различными рисунками плетения.

Эта деталь также существенно облегчает процесс перехода от рисунка к рисунку и перезаправку устройства нитями. Наиболее полноценно можно реализовать возможности СТБ-агрегата в том случае, если он оборудован жаккардовой машиной. Ткацкий станок своими руками, как технологичное устройство, позволяет производить полотно с крупноузорчатой текстурой.

Ручной ткацкий станок

Если на станке СТБ установить многоцветный уточный прибор, то в зев можно вводить не только цветные нити, но и нити с различным волокнистым составом и степенью плотности. Станки СТБ могут быть двух видов: узкие и широкие. Узкие устройства имеют ширину заправки в 220 см, а широкие – более 250 см.

На таких агрегатах можно одновременно производить несколько полотен. Нужная ширина изготавливаемого полотна регулируется при смещении приемной коробки и среднего кромкообразующего механизма.

В том случае, если станок СТБ вырабатывает полотна с нескольких отдельных навоев, его регулятор оснащается дополнительным дифференциальным механизмом. Устройство станка СТБ позволяет выполнять несколько циклических операций, которые связаны друг с другом. Это:

  • зевообразование;
  • введение утка в зев;
  • прибой утка к опушке ткани;
  • отпуск основания к зоне создания ткани;
  • отведение готовой ткани из зоны создания.

Основными рабочими механизмами станка СТБ являются:

  • зевообразовательные;
  • механизмы введения утка в зев;
  • прибоя утки к опушке ткани;
  • устройства отвода и перемещения готового полотна;
  • механизмы, отпуска ткани с навоя.

При производстве тканей основа станка и полотно, двигаясь в продольной плоскости, проходят через несколько направляющих органов.

Устройство ткацкого станка

В большинстве модификаций это скало, ценовые прутья, шпарутки и грудницы.

Для того чтобы передавать движение этим механизмам устройство оснащается приводом а также механизмом пуска и остановки. В процессе работы от привода движение передается к центральному валу. От главного вала движение распространяется на все остальные подвижные части.

Для того чтобы избежать брака в производимой ткани, большей безопасности работы и облегчения труда оператора устройство оснащается предохранительными, контрольными и автоматизирующими механизмами. Все эти детали крепятся к основе, которая состоит из рам и ниточных связей.

1.1 Как устроен ткацкий станок? (видео)


к меню ↑

2 Как сделать ткацкий станок дома своими руками?

Для того чтобы изготовить ткацкий станок своими руками необходимо придерживаться следующей последовательности действий (например, чтобы собрать самодельный шиномонтажный станок нужна своя последовательность операций):

  1. Выбирается четырехугольная рамка.
  2. В двух ее квадратных деревянных рейках проделываются круглые отверстия.
  3. На концах реек в отверстия вставляются круглые рейки с меньшим диаметром, подбиваются клиньями, для избегания люфта.
  4. В средней части боковой квадратной рейки делаются пазы для последующей установки гребенки.
  5. В нижней части конструкции крепится фанерное дно для обеспечения хорошей устойчивости.
  6. Не первой передней круглой рейке набивается нужное количество гвоздей с шагом в 5 мм. Они обеспечат натяжение нити основы.
  7. Крепится задняя рейка, применяемая для наматывания излишков полотна.

Гребенка изготавливается с высотой в 15 см. Сделать ее можно из куска толстого фанерного листа. Важно помнить о том, что длина гребенки должна превышать расстояние между боковыми рамами. Количество изготовленных зубьев должно быть равно половине вбитых в центральную рейку гвоздей.

Самодельный ткацкий станок из пластиковых труб

Длина зубьев составляет 7-10 см, ширина – 0,5-0,7 см, а промежуток между ними должен быть равен 0,5 см. Кроме того на каждый отдельно взятый зубец гребенки набивается тонкий гвоздь. Его длина может составлять 1,7-2 см. Далее гребенка вставляется в круглые пазы, располагающиеся в средней части полотка станка.

Следует заранее подготовить планку из дерева с гладкой поверхностью.

Ее длина должна быть меньше, чем расстояние между внутренней частью станка. На планку также набиваются тонкие гвозди с шагом в 1-1,5 см. После этого необходимо изготовить уток, который является подвижной поперечной деталью ткацкого устройства.

Уток может быть представлен в виде устройства, обеспечивающего поддержание катушки, или быть отдельно выпиленной из фанерного листа дощечкой. На нее впоследствии будет наматываться нить. Далее к гвоздям, вбитым в передний вал необходимо привязать равные по длине отрезки нитей.

Следующим шагом является распределение нитей на четные и нечетные. Четные натягиваются и укрепляются на гребенке путем обмотки их на гвоздях зубьев. Нечетные нити крепятся на подвижном вале, располагающемся за гребенкой.

Нити нужно обмотать вокруг шляпок предварительно вбитых гвоздей.

Остатки нитей наматываются на планку при равномерном ее повороте, в итоге получается основа тканого полотна. Далее нить следует намотать на уток, а ее конец закрепить на левой части рамы, расположенной перед ведущей передней рейкой. Планку необходимо поднять, а в полученный зев протолкнуть уток поперек нитей, двигаться нужно слева направо.

2.1 Создание мини-ткацкого станка

Для небольших объемов работ можно самостоятельно изготовить простой ткацкий мини-станок. Для создания распределяющей нити вилки рекомендуется использовать кусок плотного картона.

Читать еще:  Как сделать мини сварочный аппарат своими руками?

Детали и их размеры для создания рамы для ткацкого станка из пластиковых труб

С помощью такого компактного устройства можно сделать небольшой декоративный коврик без применения каких-либо специальных инструментов.

Для этого понадобятся следующие материалы и инструменты:

  • лист плотного картона;
  • пряжа;
  • ножницы;
  • крючок;
  • карандаш.

Помимо картона, для создания ткацкого мини-станка можно применять небольшой лист ДСП, фанеру или любой другой плотный материал, который можно без сложностей разрезать. Если в процессе работы в качестве расходного материала выбрана фанера, то отверстия в ней можно проделать с помощью обычного шила.

В этом случае на листе фанеры следует делать не надрезы дл нитей (как на картоне), а отверстия по краям заготовки. Для создания небольших декоративных изделий подойдет картонный лист с соотношением сторон 13×16 см. Сначала на картон наносится разметка, по которой впоследствии будут производиться разрезы.

Размечается будущий мини-станок таким образом: на двух противоположных сторонах картонного листа карандашом проставляются отметки с шагом в 5-10 мм. Для того чтобы полученная разметка была ровной, необходимо провести параллельные линии по тем отметкам, которые проставлялись каждые 5-10 мм.

Важно, чтобы линии проходили строго параллельно неразмеченным сторонам листа. После этого, следуя нанесенной разметке, на картонном листе делаются надрезы с учетом необходимой глубины на двух противоположных сторонах. Берется пряжа, из которой и будет составлять основу.

Детали и их размеры для создания рамы для ткацкого станка из пластиковых труб

Вместо пряжи можно использовать декоративную ленту или обыкновенную нить. Далее пряжа аккуратно вставляется в надрез картонного листа, а небольшой ее отрезок (2 см) остается на изнаночной стороне импровизированной картонной вилки.

Следует учесть, что продевать пряжу сквозь надрезы необходимо «змейкой», то есть с одной стороны вилки нужно обвязывать полученные вырезы. С противоположной стороны также нужно создать линии из нитей.

Эта сторона впоследствии будет считаться лицевой. На ней располагается изготавливаемое полотно. Следует помнить о том, что натяжку нитей следует выполнять без усилий, чтобы картонная станина не выгибалась. Для удобства рабочая нить может быть вдета толстую иглу с широким ушком. Нужное количество нитей рассчитывается таким образом, крайние были кромочными и переходили из одного ряда в другой.

Мастер-класс Материалы и инструменты Моделирование конструирование Изготовление ткацкого станка Дерево

Выкладываю Мастер-класс по изготовлению станка для ручного ткачества. Я очень давно обещала это сделать.
Что требуется для изготовления станка и чертеж станка графически. Если бы мне показали, я бы не поняла. Но я думаю мужчинам-то понтно, поэтому для дам фото ниже.

Так он выглядит, старалась фотографировать со всех сторон, поэтому фотографий много, где-то буду коментировать. По факту это 2 рисунок на чертеже.

2 верхние доски стачивают рубанком до округлой формы и делаются небольшие насечки, шаг 1 см, для ниток.

Это верхний рисунок чертежа. Где кубики с обеих сторон склеивают и скручивают шурупами с двух сторон.

Делаем ножки для устойчивости.

Насечки, для удобства счета, покрасила через определенное число и выделила середину.

Нитки накрутила на утяжелители (это я их так назвала) от ламели. В свое время жалко было их выбросить, думала куда-нибудь сгодятся. Не ошиблась. Бабина ниток ждала своего часа где-то больше 15 лет, тоже пригодилась. Что-бы нитки не разматывались закрепила резинками для денег.

В зависимости от размера изделия, требуется и соответствующее количество. (1 см= 2 штукам)

Для начала работы связываю по 2 штуки.

Узелки должны быть в прорези, туда же будет опускаться изделие, по мере увеличения длины.

Нитки лучше сделать длинее, они меньше путаются,раскручиваются под своей тяжестью.

И так выкладываем в насечки необходимое количество. Сверху выкладываем полоски ткани навстречу друг другу. Нарезаю заранее, не связываю, не сшиваю,т.е не парюсь по этому поводу. Даже когда стригу не обхожу стороной толстые швы. Все сгодится в дело. Можно сначала в одну сторону, но лучше тогда потолше. Сложность вызывает начало работы. На первом ряду делаю узлы, чтобы укрепить первый ряд, затем просто перекидываю нити навстречу друг другу 2 раза, примерно через 5 см повторяю узлы, на случай разрыва нити в процессе использования изделия по назначению.

Муж нарисовал станок, рассказал как делал и уже спит. Поэтому объясняю сама . Написала много, думаю понятно. Если непонятно пишите, тогда уже муж будет отвечать.

  • Блог Моя зайка
  • Комментировать
  • Сообщить о нарушении
  • Страница для печати

Спасибо огромное за МК. Утащила к себе

Ирина Владимировна, спасибо огромное! Все понятно. Осталось уговорить мужа сделать . Отдельная благодарность Вашему мужу

большое спасибо вам и вашему мужу!

Интересно! А можно будет показать что-нибудь в процессе работы? Я пока не до конца поняла как протягивать полоски из ткани?

Доброе утро Татьяна! Я когда начну ткать я буду фотографировать пошагово и потом покажу, только это будет попозже, уезжаю в отпуск. Ладно.

Станок-это круто.А я без мужика только и смогла сделать рамку 1,5на 1,5м.Набила гвоздики и вперёд. На моём аватаре это видно.Я воспользовалась журналом «Наука и жизнь»Правда размер ковриков из-за рамки ограничен.Всегда мечтала что-нибудь поглобальнее сделать.

Доброе утро Hochuha. А почему Вы до сих пор не выложили такой красивый коврик? Возможно у Вас есть еще готовые работы? Покажите и расскажите пожалуйста поподробнее. Буду ждать.

Я бы моментально это сделала,хотя такими ковриками я уже лет пять не занимаюсь и многие уже закончили своё существование.Я увлеклась пэчворком.Вся загвоздка в фотоаппарате.Как только у меня появиться возможность сделать МК,я достану свою многострадальную рамку и сделаю еще один коврик.А вообще я поздно спохватилась фотографировать свои работы.

Читать еще:  Как сварить коптилку своими руками?

как всегда все гениальное просто, теперь бы действительна уговорить воплотить в жизнь,спасибо большое!

Вот это уж точно. Все гениальное просто. Чем сложнее (для моего понятия) что-то воплотить, то что я придумала, тем легче мужу исполнить. А что для меня легко, он парится. Вот, что значит мужчина и женщина думают по разному.

Спасибо большое за интересный мастер-класс. Очень оригинально и интересно, единственное, хотелось бы подробнее увидеть сам процесс ткачества, которому даёте описание (цитирую)«Сложность вызывает начало работы. На первом ряду делаю узлы, чтобы укрепить первый ряд, затем просто перекидываю нити навстречу друг другу 2 раза, примерно через 5 см повторяю узлы, на случай разрыва нити в процессе использования изделия по назначению.». Вот здесь бы, хотелось увидеть , как именно продвигается полотно и тонкости ткачества . Пожалуйста, проиллюстрируйте это на фото. Большое-большое спасибо.

И еще вопрос, каким образом ткань продвигается вниз? там тоже какие-то утяжелители ?

Еще раз , слова восхищения и благодарности.

Замечательно сделано! Спасибо за этот рассказ, надо будет принять идеи на вооружение. Наверно за 3 года появились снимки станка в работе?

замечательная идея и сам станочек. очень большое спасибо. как раз думал о таком станочке. как сделать. теперь много понятно стало. Еще раз большое спасибо.

Как соткать шедевр «на коленке»: необычные ткацкие станки

Вы любите ткать, и вдруг оказались вдали от любимого станочка?

Вы не можете решиться на покупку немаленького и недешевого станка?

Вы любите осваивать новые техники, но неуверены, что вам нужен ткацкий станок?

Может быть, вы любите делать все своими руками, даже если проще купить?

Вы не знаете, чем бы еще занять ребенка?

Восхищаетесь умением сделать что угодно из чего попало?

Тогда эта коллекция креатива для вас!

Ткацкий станок устроен просто, как и все гениальное. Вот вам внешний вид и подробный чертеж:

Очень уж архаично выглядит? Попробуйте посмотреть на него глазами современного человека! Например, вот так:

Можно сделать модный современный каркас из пластиковых труб:

Вот и более компактные настольные станочки для тех, кто еще не готов к большим подвигам:

Когда сил нет, как хочется ткать, можно сильно упростить конструкцию:

А если вы готовы начать с чего-то совсем маленького, то можно воспользоваться идеями для бисерного ткачества, ведь на всех этих «станочках» можно ткать и нитками:

Отдельно хочу сказать о ткачестве на картонках. Обычно ткут, натянув нитки на прямоугольный кусок картона с прорезями.

Но стоит включить фантазию, и начинаешь понимать, что возможности картонного «станка» практически безграничны:

Еще креативные идеи:

Или даже так (дешево, сердито и мелкую моторику ребенку развивает):

После занятий на мелкую моторику можно переходить к более серьезным физическим нагрузкам:

Ну а если уж совсем ничего под рукой нет, то прикрепите один конец основы себе к поясу, а второй к собственным ногам — очень древний и уважаемый способ, кстати.

Думаете, невозможно сделать что-то толковое на подобных штуках?

Да, не ждите, что ваши первые работы будут выглядеть вот так:

Но, набравшись немного опыта, вы сможете делать простые и стильные штучки:

Ручной ткацкий станок своими руками

Ткацкий станок — это оборудование, которое дает возможность вручную изготавливать прекрасные и уникальные вещи. Это могут быть коврики, специальные дорожки, гобелены, а также покрывала на мебель, шарфики, сумки, и даже ткань для пальто. Создать ткацкий станок вполне можно и своими силами.

  • История славянского тканого ковра
  • Виды станков
    • Прямоугольный
    • Круглый
    • Стационарный
  • Технология ткачества

История славянского тканого ковра

У славян создание напольных ковров, дорожек, покрывал относится к «низовым» техникам. Сначала таким ремеслом занимались только на потребу простых людей. Вещи эти не предполагали серьезного уровня мастерства, как того требовали плетение кружев, ткачество тонких тканей. И инструменты для их создания применялись самые простые.

  • Ткали в большинстве случаев обычные дорожки из ненужных матерчатых вещей, которые отработали свой срок. В виде основания брали крепкие плотные нити, а вот поперечными были полоски тканей. Домотканые дорожки у нас были популярными именно в девятнадцатом веке.
  • Иногда брали для создания ковриков отходы льна, солому. Такие вещи раскладывали обычно у самого входа в избы. Для создания и тех и других в большинстве случаев применяли ткацкий старый станок, сделанный из дерева.
  • Схема работы довольно легка. Между натянутыми нитками основания методом переплетения протягиваются поперечные нитки. Периодически их нужно будет уплотнять некоторыми бердами, которые похожи расчёски. Ими поперечные ряды сбивались в большое полотно.

Виды станков

Прямоугольный

Легче всего создать рамку, на которой быстро можно сделать гобелен небольшого формата. По сути, это обычный ткацкий станок, где всю работу производит сам мастер. Можно называть рамку пяльцами, на которых легко работать мастеру, так как этот инструмент можно переносить и устанавливать в любом месте.

  • Достаточно лишь разложить параллельно друг другу 2 рейки, на которые нужно набить гвозди. На них натягиваются нитки основы. Уто́к — поперечные нитки — протягиваются своими руками с помощью челнока.
  • Можно применять простое, стандартное плетение. Тогда полотно получится одноцветным. Для этого челнок протащим вначале под чётными нитями основания, потом под нечётными нитями. Изменив цвет утка, можно сделать поперечные полосы на вещи. Для создания орнамента, потребуется более сложное плетение. Тогда челнок пропускается под нитками основания уже не в шахматной расстановке, а в зависимости от того, какой узор вы решили использовать.
  • Если распечатку изображения подложить под натянутые нитки основания и применять несколько разных цветов, то можно спокойно сделать настоящую картину. Эти изделия называют гобеленами и требуют от мастера терпения, времени, навыков.
Читать еще:  Как цинковать кузов авто своими руками?

Круглый

Пяльца для создания изделий не всегда должны быть прямоугольными. Для изготовления круглых ковров понадобится и рамка подходящей формы.

Если взять обруч и натянуть нитки основания таким образом, чтобы они пересекались в центральной зоне, то легко добиться этого. Плетение в таком случае начинается от середины, а ряды будут располагаться по кругу, «улиткой». Очень просто собрать такой ткацкий станок самостоятельно. Можно даже воспользоваться специальным обручем. Челнок остаётся той же конструкции.

Стационарный

При создании огромных полотен работать на рамке очень сложно. А уж длинные специальные дорожки сделать и вовсе невозможно. Тут никак не получится поработать без стационарного станка.

В чертеже дается простая схема, демонстрирующая, как изготовить ткацкий станок. Она предусматривает горизонтальную раму, на которую натягивают нитки основания, вертикальную, отвечающую за создание просвета для пропуска челнока с уточной ниткой, и челнока. Делаются все элементы из дерева. Также применяются крепления из металла, гвозди, резиновые прокладки.

Этот специальный станок, сделанный своими руками, помогает создавать ткань, избавляя мастера от необходимости своими руками выбирать нитки основы во время протягивания поперечных ниток в процессе переплетения.

Технология ткачества

В чем же заключается работа станка? В том, что чётные нитки основы пропускаются в дырки вертикальной рамки. Вначале движением ноги эта деталь спускается вниз. В результате между нитками основы получается просвет, в который и пропускается челнок.

  • Новый ряд производится с перемещением рамки вверх. В конце чётные нитки поднимаются, снова создавая просвет. Уточная нитка проходит, а на материале образуется «корзиночное», шахматное плетение.
  • Бердами изготовитель уплотняет ряды, сбивая их в изделие. Многие станки имеют механизированный инструмент для выполнения этого действия, что очень упрощает работу.
  • Важно учесть необходимость регулирования натяжения ниток основы. Для этого применяются винты, которые изготовитель имеет возможность откручивать или закручивать по своему выбору.
  • Также необходимо взять во внимание расстояние между нитками основания. Возможность регулировки его также расширяет функциональность инструмента.
  • Создание ткацкого станка, в котором есть механизированное прокладывание утка, ещё больше облегчает работу и помогает добиться улучшения качества вещей.

Как сделать самодельный ткацкий станок своими руками. Схемы, чертежи ткацкого станка

Половички, связанные крючком

Размеры ковриков, которые вы можете связать крючком, различные. Все зависит от пожелания. Эта работа всегда будет отличаться оригинальностью и неповторимостью. А то, что вы сами подбираете расходный материал, только положительно скажется на результате. Ведь так можно выгодно подчеркнуть нужными красками декоративные акценты, при этом не тратя сумасшедших сумм на дизайн интерьера.

С помощью спиц в принципе можно, но сложно соткать схему узора для половика. Лучше отдайте предпочтение крючку.

Читайте также: Обзор жидкого пластика Bondic: как склеить практически все за 4 секунды?

Вязание коврика крючком

Важно! Подбирать номер крючка следует под ширину полосок из тканевого материала. Чем шире эти “нити”, тем больше номер и самого крючка.

Подготовьте ту одежду, которую уже не собираетесь носить и порежьте на полосы. При этом обязательно удаляя твердые части, чтобы мнимая нить была однородной. Сшейте полосы воедино для получения длинной нити, сматывая аккуратно в привычный нам клубок.

После того, как вы заготовили необходимое количество клубочков разного цвета, нужно придумать, какой должен получиться коврик. Здесь придется пофантазировать и представить уже готовое изделие, и как по картинке следовать его созданию.

Нити получатся толстоватые, и вязать ими сложно. Но это сначала, потом свыкнетесь, и работа пойдет быстрее.

Самодельные тканевые нити

Возьмите крючок необходимого размера и наберите столбец. И потом продолжая по окружности вяжите половик до нужных габаритов. Эта работа не из легких, и вам придется потрудится. Вот только в итоге вы получите действительно качественный настил, который будет приятен вашим ножкам.

Важно! А через полученные дырочки в половичке вся пыль и грязь будет оседать на полу.

Шаг 1: Инструменты и материалы.

Изобретения для самодельщиков в китайском интернет-магазине. Вот все инструменты и материалы, которые я использую в этой сборке. Мне очень нравится использовать ПВХ, потому что они немного похожи на гигантские структурные игрушки Tinker.

Шаг 12: Снятие изделия с ткацкого станка.

Извлечь деталь из ткацкого станка было очень легко, все, что я сделал, это повернул верхнюю трубу из ПВХ, чтобы головки колышков были обращены к столешнице, а петли соскользнули с станка.

Движения ткацкого станка

Ткачество — это самый главный процесс, в котором два различных набора пряжи или нитей соединяются между собой, организуя ткань или полотно. Один из данных наборов именуется ключевой нитью, которая собой представляет продольную пряжу, идущую от задней к передней части ткацкого станка. Другой комплект – поперечные нити — это начинка, которые называются уточной пряжей. Благодаря этому механизмы ткацкого станка можно в общем обозначать так:

Первичные механизмы для изготовления тканого материала:

  • Зевообразование;
  • Прокидка челнока;
  • Прибой уточной нити к опушке ткани.
  • Подача основы;
  • Укрутка нити;
  • Выбор утка.
  • Останавливающий механизм;
  • Предохранитель от отрывов основы при замине челнока в зеве;
  • Уточный нитенаблюдатель;
  • Пополнение утка.

Предохранители от разрывов нужны только в ткацких станках, которыми пользуются свободные летящие тела для вставки утка, к примеру, челнок или микрочелнок. Ткацкий станок останавливают до того, как происходит прибой уточной ткани, если челноки не становятся в хорошее положение после того, как пересекли ткацкий станок.

После приготовлений главную пряжу «втягивают» через ремиз, Поставленный на требуемых стропах.
