Как сделать термофен своими руками?

Самодельный паяльный фен

Автор: Эдo
Опубликовано 22.12.2016
Создано при помощи КотоРед.

Здравствуйте, уважаемые любители электроники. Хочу с вами поделиться одной из моих недавних самоделок. Вещь очень нужная и , поэтому, моя статья может оказаться полезной кому-нибудь.

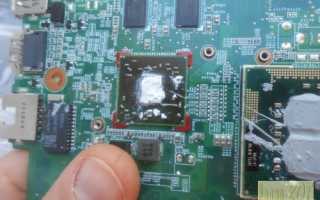

Началось с того, что сломался мамин ноутбук. По диагностике причина крылась в перегреве и отказе работы северного моста ПК. Возникло желание попробовать продлить ему жизнь, прежде чем идти в магазин за новым компом. Отсеяв для себя нужную информацию по мосту, а также увидев, что люди подобные устройства (паяльные фены) делают сами, решил пойти у них на поводу немедленно, а не ожидая 2 месяца при заказе фена, или ручки для фена на Али Экспрессе.

В итоге, мост был прогрет,компьютер заработал. Работает уже три месяца благополучно. Правда, добавил в ноут еще небольшой радиатор на мост. Охлаждение там было не очень на высоте. Отсюда была и проблема.

“Теперь по Борьщеву”, то есть по фену :

Ниже привожу фотографии изготовления моего фена поэтапно:

Сопротивление спирали нагрева у меня 45 ом. Маловато. Пришлось отказаться от сетевого симисторного регулирования (горела спираль). Так же был намотан трансформатор на необходимое напряжение и ток. Мне нужно было 75 вольт, при токе около 2 ампер, чтобы фен благополучно выпаивал радиодетали с двусторонних плат, в том числе. Трансформатор с таким сопротивлением спирали очень перегревался. А с допустимым нагревом – слишком громоздок.

В итоге, решил гасить напряжение конденсаторами. После подбора, 7 конденсаторов по 4,7 мкф. (параллельно) обеспечили температуру порядка 450 градусов. Так же, в фен решил вставить термопару + индикацию на микроконтроллере. Пока выбирал схему в интернете, на глаза попался китайский термометр с Али за 300 руб. (до 999 градусов) Было решено сыкономить время. Термометр был заказан. Правда, в результате, он оказался весьма медлительным при обработке данных термопары при разогреве и охлаждении, но, на это можно закрыть глаза. Точность показаний температуры устроила. Думаю, у более дорогих подобных термометров отличается прошивка и быстродействие. Хотя, это Китай.

На нагрев решил сделать 2 кнопки. Нагрев 1 – примерно до 300 гр. Нагрев 2 – добавляет еще конденсаторы и получаем градусов 460 на выходе. Фен надежно изолирован от металлических частей. (ВАЖНО). У меня слюда. Продается листом для микроволновки. Придать округлую форму просто. Линейкой немного надломить по окружности в нескольких местах. Питание бестрансформаторное везде. Все три напряжения (спираль, вентилятор, цифровой термометр) автономны. Собраны по одной схеме. (в схеме нагрева спирали используются только понижающий конденсатор и резистор его разряда). Резистор Rн — защита стабилитрона от обрыва в нагрузке. Все резисторы 0,25 Вт. Схема питания индикатора — С1 — 0.47(0.68 мкф), VS1 — любой на напряжение 8-12 вольт. Питание куйлера — С1 — 4,7 мкф, VS1 — 2 последовательно включенных стабилитрона 1N4749. (2*24в). Отличие только в разных номиналах понижающего конденсатора и стабилитрона. Предохранитель необходим. Рабочее напряжение конденсатора С1 — 400 вольт минимум. Фильтрующий конденсатор на напряжение выше напряжения стабилизации VS1.

Общим выключателем включается вентилятор и дисплей. Нагрев включается отдельно. Выключается в обратной последовательности (до остывания фена). Выход на рабочий режим и остывание – порядка двух минут .

Куйлер на 24 вольта. (Можно 12 вольтовый. В этом случае второй стабилитрон не нужен. Емкость конденсатора можно уменьшить) На него подаю 48 вольт DC.

На цифровой термометр подаю 10 вольт.

Нагреватель — спираль от электроплитки. Питаю переменным напряжением. Металлическая часть с нагревателем изолируется термолентой от пластикового корпуса. Внутри еще тепловой экран. Вырезан из пивной банки. Корпус фена – банка из под таблеток и крышка от кофе. Идеально надевается одна на другую. Сопло — часть антенны приемника. Цилиндр под нагревательный элемент — фонарик. Сопло вставлено в 2 шайбы подходящего диаметра и развальцовано между ними. Стянуто двумя винтами. Дырки под винты сделать заранее. Дальше вставлено в корпус нагревателя. Края немного загнуть молотком.

Корпус БП от абонентского устройства интернет провайдера Avanet. (с позором бежавших из Крыма с деньгами абонентов). Ну, от овцы хоть немного шерсти. )

Лицевая панель сделана во Фронтдизайнере, распечатана на фотобумаге, приклеена и покрыта лаком. Так же покрашен в черный цвет корпус.

Вот вроде и все. На фотографиях все должно быть наглядно. Главное, делать аккуратно, и все получится.

Еще раз хочу напомнить – питание бестрансформаторное, гальванической развязки с сетью нет. Все необходимо надежно изолировать от металлических частей.

Делаем паяльный фен своими руками

Особенности
Инструменты и материалы
Процесс изготовления
Проверка

Паяльные фены на первый взгляд ничем не отличаются от обычных бытовых приборов. Но различия все-таки есть, и основное – в том, до какой температуры они могут нагреваться. Максимальная мощность такого фена поможет спаять различные детали между собой. А сконструировать его можно и самостоятельно, для этого потребуется или наличие старого паяльника, или обычного фена для сушки волос, или его строительного аналога. Кроме того, можно собрать такое устройство из прикуривателя или газовой горелки. Во всех случаях последовательность действий довольно простая.

Особенности

Паяльный фен – это электроприбор, который позволит за максимально короткое время разогреть отводы из металла. Если самостоятельная сборка его произведена качественно, то эксплуатировать его смогут и начинающие, и профессиональные сварщики. Редко происходит использование паяльного фена как самостоятельной, отдельной единицы, в основном для точности, направленности работы применяются станции для паяния. Станцией называется полупрофессиональный нагревательный прибор, представляющий собой конструкцию из паяльника и сварочного нагревателя. Ею удобно работать со схемами и составляющими электрических сетей, а также термически обрабатывать мелкие детали.

Можно использовать фен для паяния для того, чтобы удалять лакокрасочное покрытие с оконных рам и других поверхностей.

Средняя температура, до которой разогревается воздух, выходящий через сопло агрегата, равна 700-800 градусам. Регулировка и управление температурой происходит при помощи реле.

Инструменты и материалы

Если вы решили собрать фен для пайки горячим воздухом своими руками, не следует забывать о том, что использовать для этого можно любое бывшее в употреблении устройство. Подойдет и трубка из стали, а вот медь и алюминий – неудачный выбор. Нагревание может сделать металлическую деталь очень горячей, а вновь собранную конструкцию – излишне тяжелой. Чем массивнее прибор, тем сложнее его использовать. Чтобы этого избежать, можно воспользоваться специальной жаропрочной тканью.

Паяльный фен может быть стационарным. В этом случае он надежно фиксируется на специальной платформе, а плата передвигается вручную во время паяльных работ. Конечно, это не всегда удобно. Старый фен для сушки волос – отличный выбор для создания на его базе паяльного фена, так как в нем имеются пластинки из слюды, которые отлично переносят высокие температуры. Только нужно позаботиться о том, чтобы ваш новоявленный агрегат имел прочную подставку, для которой высокая нагрузка не будет помехой.

Для изготовления нагревательных спиралей подойдет только мягкий нихром, использование фехраля крайне нежелательно.

Мощность агрегата – тоже важное условие, так как если не будет достаточного нагрева, не будет и плавления металла. Но и перегрев опасен, ведь из-за него можно повредить микросхему. Паяльный фен хорош, если нужно расплавить или размягчить пластмассу, тонкий металл и олово. Обрабатываются эти материалы за счет обдува разогреваемой спирали. Происходит нагревание воздуха, после чего тепловая энергия передается на обрабатываемую поверхность.

Конструкция паяльного фена включает в себя нагревательный элемент, нагнетательный элемент, выключатель и ручку. Нагревательным элементом выступает трубка, а нагнетателем – вентилятор или насос. Также фен можно дополнительно оборудовать датчиком температуры (контроллером), даже с цифровой индикацией, и разного рода насадками – при необходимости.

Процесс изготовления

Самодельный термофен в домашних условиях можно собрать не только из обычного бытового, но и из традиционного паяльника, а точнее, из его корпуса. «Внутренности» паяльника нужно с большой аккуратностью извлечь, а металлическую трубку-корпус и ручку оставить в сохранности. Также необходимо взять галогенную лампу, мощность которой составляет от 1,5 до 2,2 кВт. Она будет организовывать кварцевый изолятор, для этих целей лампа не обязательно должна быть рабочей, подойдет и перегоревшая.

Читать еще: Как сделать элементы ковки своими руками?

Алмазным станком производят срезку сплющенных концов, после чего получают кварцевую трубку. На одном из концов трубки подготавливается отверстие, через которое будет выведен нагреватель. Нагревательным элементом в этом случае становится нихром определенной толщины – от 0,3 до 0,7 мм. Использование нихрома большего диаметра приведет к увеличению периода охлаждения провода. Чтобы оборудование работало точно и верно, нужен регулятор для настройки.

Рекомендуемым диапазоном напряжения термофена является промежуток от 24 до 36 Вольт. Меньшее значение, например, 12 Вольт не позволит работать агрегатом с нужной степенью мощности. Большее напряжение может быть опасно.

Собирают фен (или мини-фен, в зависимости от размера) таким образом:

формируют спираль – ее нужно сделать самостоятельно;
внутрь спирали вставляется кварцевая трубка – эта работа потребует большой аккуратности, конец необходимо удлинить при помощи провода;
чтобы температура не превышала допустимую, трубка должна быть равномерно обмотана фольгой;
фольгированную трубку необходимо совместить с металлической обоймой корпуса, после этого произвести фиксацию провода с той стороны, с которой находится ручка;
далее трубка обматывается шнуром из асбеста, после этого она самостоятельно займет место в центре корпуса, где и будет надежно держаться, не «мотаясь» внутри него;
вывод трубки спереди нужно аккуратностно зажать, не повредив его;
далее в ручку протягивают шланг, через который будет подаваться воздух, его источником в рассматриваемой ситуации станет компрессор, аналогичный аквариумному.

Ошибкой будет полагать, что для сборки термофена достаточно взять нагреватель и вентилятор. Это не так, ведь, чтобы расплавить, к примеру, олово, нужна очень мощная установка, а вышеуказанных предметов недостаточно, чтобы ее собрать. Снижать обороты мотора, чтобы увеличить нагрев, так же опасно, как и уменьшать калибр отверстия. Первое приведет к перекаливанию спирали с последующим ее отключением или обрывом. Второе может спровоцировать плавление самой конструкции.

Проверка

Как только сборка термофена окончена, нужно провести проверку его функциональных способностей.

Для этого подойдет участок какого-нибудь не нужного вам материала – на нем удобно будет попрактиковаться в отладке и регулировке нагрева изделия до нужной температуры.

В нормальных условиях паяльный фен работает таким образом:

производится включение вентилятора или компрессора – для того, чтобы подать воздух;
далее нужно подать напряжение на спираль, под его действием она накалится;
произойдет нагрев воздуха до необходимой температуры, он будет проходить сквозь спираль и выходить на поверхность через отверстие;
направление воздуха в нужную точку осуществляется посредством специального сопла.

Не следует забывать о технике безопасности, особенно работая с агрегатами, изготовленными «на коленке».

Ни в коем случае нельзя работать паяльным феном возле газовой плиты, колонки, котла или баллона с газом.
Снимать краску лучше на открытом пространстве, если такой возможности нет – в помещении должна быть хорошая вытяжная вентиляция.
Во время работ с термофеном рядом должно находиться что-либо для тушения возможного пожара – песок, вода, огнетушитель.
В процессе паяния не нужно помещать фен на поверхность, ничем не защищенную. Разогретое до высокой температуры сопло может повредить ее, поэтому позаботьтесь о том, куда вы положите изделие в промежутках между пайкой.
Если вы работаете паяльным феном на оконной раме, необходимо защитить стекло, которое от высоких температур может буквально разлететься на кусочки.
Удаляя старую краску или лак с поверхности, лучше уточнить, какой у нее состав. Если имеются токсичные составляющие, нужно работать в маске или респираторе и защитных очках.
Сушка волос паяльным феном запрещена, даже если для изготовления агрегата был использован именно бытовой фен.

О том, как сделать паяльный фен своими руками, смотрите в следующем видео.

Основные методы изготовления паяльного фена в домашних условиях

Качественное профессиональное оборудование для пайки микрокомпонентов стоит немалых денег, а недорогие термофены не подходят для большинства задач. Очень многие ремонтники и радиолюбители время от времени сталкиваются с некачественными термофенами для пайки.

Чтобы избежать подобных недоразумений имеет смысл сделать паяльный фен своими руками. Такой вариант отлично подойдет для ремонтников и радиолюбителей, имеющих специфические требования к оборудованию и весьма ограниченный бюджет.

Основы пайки феном
Требования к оборудованию
Фен из паяльника
Что понадобится для создания фена из паяльника?
Процесс сборки фена из паяльника
Заключение

Основы пайки феном

Прежде, чем начать проектировать самодельный паяльный фен, следует ознакомиться с основными методами использования данного инструмента.

Чертеж паяльного фена.

Термофен для пайки, как правило, может понадобиться в таких случаях:

Пайка очень маленьких деталей в SMD корпусах.
Большинство мелких радиодеталей не поддаются пайке паяльником. Для монтажа подобных компонентов необходимо залудить место посадки, смазать его флюсом и расположить микросхему. После этого можно смело начать нагрев монтажных контактов при помощи фена, до того момента пока припой под компонентом не расплавится, и он не сядет на печатную плату.
Отсутствие свободного места для использования паяльника.
При очень плотной компоновке элементов на печатной плате использование паяльника существенно затруднено. В этом случае термофен – это лучший вариант для радиолюбителя.
Ремонтные работы, связанные с мобильными телефонами или планшетными компьютерами.
Большинство современный гаджетов практически невозможно разобрать без использования термофена. Например, замена экрана на любом телефоне требует предварительного прогрева старой матрицы при помощи термофена. Серьезный нагрев нейтрализует клей и позволяет отделить экран от корпуса устройства.
Снятие BGA чипов с посадочных площадок.
Работы по реболу и прогреву современных видеочипов производятся при помощи паяльного термофена.

Управление температурой и плотностью потока воздуха, как правило, осуществляется при помощи кнопок на термофене.

Процесс пайки при помощи паяльного термофена подразумевает следующие шаги:

нанесение припоя или паяльной пасты на место предполагаемого монтажа;
установка микросхемы на посадочное место;
прогрев монтажных контактов при помощи паяльного термофена.

Для того, чтобы обезопасить близлежащие компоненты от нагрева, следует наложить на них специальные экраны из алюминиевой фольги.

После проведения работ следует проверить качество пропая всех контактов при помощи иголки.

Демонтаж элемента при помощи фена еще проще. Для снятие неисправной микросхемы необходимо:

равномерно прогреть все контакты;
аккуратно снять элемент при помощи пинцета или присоски.

Во время нагрева поверхности при помощи термофена необходимо совершать круговые движения. Такая методика позволяет избежать локального перегрева платы и нарушения ее геометрии.

Требования к оборудованию

Основные требования, предъявляемые к термофену для пайки микросхем своими руками, состоят в:

Соблюдении температурных режимов пайки.
Большинство паяльных работ осуществляется в пределах 190 – 250 градусов Цельсия. Нижняя планка касается свинцовосодержащих припоев, а верхняя – заводских безсвинцовых припоев. Паяльный термофен должен выдавать поток воздуха строго заданной температуры, дабы обезопасить микросхемы от перегрева и выхода из строя.
Стабильном воздушном потоке.
При неравномерном воздушном потоке серьезно затрудняется работа с паяльным оборудованием.
Безопасности и удобстве использования.
Тепловой фен не должен перегреваться и представлять опасность для мастера. В идеале, мощный паяльный фен, сделанный своими руками, следует проектировать на базе трансформаторного блока питания.

Устройство паяльного оборудования должно содержать исключительно безопасные элементы. При изготовлении самодельного блока питания компрессора следует уделить особое внимание надежности конструкции и безопасности ее для окружающих.

Как показывает опыт, многие умельцы умудряются изготавливать полноценные рабочие термоинструменты из строительного фена, бытового аппарата для сушки волос или даже обычного паяльника.

Фен из паяльника

Перед тем как сделать паяльный фен своими руками следует:

продумать устройство для подачи воздуха;
собрать специальный нагревательный элемент;
оснастить аппаратуру термопарами;
продумать систему осуществления контроля за текущей температурой оборудования.

Обдумывая как сделать паяльный фен из обычного паяльника следует учесть все тонкие моменты, дабы не подвергать себя чрезмерному риску.

Главные критерии, которым должно соответствовать термоустройство на основе паяльника представлены:

регулировкой температуры;
нормальной мощностью нагревателя;
безопасным компрессором.

Установку нагнетателя для паяльной станции сделанной своими руками рекомендуется делать в соответствии с текущими правилами электробезопасности. Подобное подключение аппаратуры обеспечит отсутствие помех в электрической сети.

Что понадобится для создания фена из паяльника?

При создании фена для пайки своими руками следует подготовить:

обычный старый паяльник, работающий от сети переменного тока;
кварцевую трубку для создания камеры нагрева воздушного потока фена;
галогеновую лампу для прожекторов для прогрева воздуха и плавки флюса феном;
нихромовый провод толщиной до 0.7 миллиметров;
терморегулятор;
вентилятор паяльного фена.

Читать еще: Как сделать эмульсию для станков своими руками?

Принципиальная схема паяльного фена.

Подключение всего оборудования должно производится в специально подготовленные на паяльной станции разъемы, распиновка которых зависит от производителя аппаратуры для пайки.

Процесс сборки фена из паяльника

Самодельный фен для пайки микросхем из старого паяльника собирается в несколько этапов:

Укладка самодельной спирали из нихромовой проволоки внутри кварцевой трубки.
Соединение спирали с проводом питания.
Продевание провода термопары, для регулирования температуры нити накала.
Изоляция прибора при помощи слоя трубки, наматываемого на кварцевую трубку.
Установка трубки в ручку паяльника, вместо жала.
Центровка трубки при помощи обматывания ее асбестовым шнуром.
Зажатие переднего вывода трубки при помощи обоймы.
Продевание шланга для подачи воздушного потока.
Подключение компрессора, создающего воздушный поток.

Регулятор температуры источника нагрева лучше расположить на корпусе термофена.

Принцип работы термофена на основе паяльника следующий:

На нихромовую нить подается небольшой ток, заставляющий ее раскалиться. Воздух, идущий из компрессора, собирается в специальной утеплённой камере и прогревается под действием спирали и изоляционной фольги. После этого, воздух покидает камеру нагрева и поступает напрямую на печатную плату.

К сожалению, данный метод изготовления термического фена имеет массу минусов.

К недостаткам термофена, выполненного из обычного паяльника, можно отнести:

сложности с калибровкой температуры;
регулировка силы воздушного потока производится при помощи пережима воздуховодной трубочки;
невозможность регулировки интенсивности прогрева в большинстве обычных паяльников;
трудоемкость работы;
плохая термическая изоляция устройства.

В большинстве случает изготовление термического фена из паяльника не оправдано. Переделка недорогого строительного термофена – это гораздо более рациональный метод изготовления термофена для пайки микрокомпонентов.

Заключение

В сети интернет имеется огромное количество инструкций как сделать фен для пайки. Большинство методов изготовления термического фена основаны на переделке имеющегося оборудования, например, строительного термофена, бытового прибора для сушки волос или обычного паяльника с металлическим жалом.

Во многих случаях, при необходимости использования паяльного термофена следует задуматься о приобретении соответствующей станции. Подключенный к паяльной станции термофен дает данные по поводу текущей температуры воздушного потока и позволяет произвести калибровку термопары.

Термофен для пайки своими руками и детали для изготовления

Разнообразные работы, связанные с пайкой или нагреванием различных материалов, требуют применения специальных инструментов. Отменно с такими делами справляется термофен — приспособление, использующее в качестве разогрева накалённый воздух под давлением. В продаже имеется множество схожих приспособлений по разной стоимости. Но реально изготовить фен для пайки микросхем своими руками. На это не уйдёт много времени и средств.

Выбор фена для пайки пластика и микросхем

Такие приборы в повседневной жизни применяются нечасто. Некоторые люди о них не слышали и не представляют, как термофен может помочь справиться со множеством бытовых и специфических проблем.

И всё же главная задача подобных аппаратов — оказание содействия мастерам при выпаивании радиодеталей и ремонте изделий из ПВХ и других материалов, поддающихся плавлению.

Внешний вид такого оборудования подобен строительным, отличия есть в габаритах и специальной сменной оснастке.

Специфика паяльных фенов

Такие приборы способны растопить пластиковые изделия и даже легкоплавкие металлы. Процесс спайки обеспечивается потоком горячего воздуха, который подаётся через сопло фена.

Дома такой аппарат, кроме прямого назначения, применяется для мелкого ремонта изделий из пластмасс, удаления окрашенного слоя на различных неплавких поверхностях, нагревания небольших предметов.

Для такого оборудования существует ряд обязательных требований:

Аппаратуру, предназначенную для пайки электронных схем и пластмасс, надобно оборудовать термоэлементами и электровентилятором, обеспечивающими подачу воздушного потока, нагретого до восьмисот градусов.
Необходимо присутствие наконечников различной формы и размера. Они могут быть монолитными или составными.
Из-за повышенной температуры материалы для изготовления корпуса фена должны быть термостойкими.
Требуется присутствие специального термореле, контролирующего температуру нагрева спиралей.

Принцип действия работы любого фена, строительного или бытового, одинаков, и заключается в нагнетании разогретого воздуха на обрабатываемую деталь или поверхность. Самодельный фен для пайки горячим воздухом должен соответствовать таким требованиям.

Критерии выбора

При наличии денежных средств прибор для паяния можно приобрести в специальной торговой точке, благо предлагаемый ассортимент поразит наличием разнообразных моделей с различным набором возможностей. Такое оборудование производится многими известными фирмами, которым и следует отдать предпочтение.

Прежде чем купить фен, необходимо определить требования к нему, надобные для использования, и ориентироваться на них при оценке модификаций, имеющихся в продаже:

В первую очередь — это рабочий температурный диапазон, который сможет выдать аппарат. Это основная характеристика нагревательного элемента, определяющая круг материалов, с которым фен сможет работать.
Если термостойкость оболочки фена не соответствует заявленной температуре, это приведёт к его разрушению и выходу прибора из строя. Значит, материалы, из которых изготовлен аппарат, необходимо выбирать особенно тщательно.
Качественно изготовленное устройство для пайки должно гарантировать равномерный обдув, который поступает на обрабатываемую поверхность. Поэтому качество устройства подачи воздуха и количество оборотов, им выдаваемое, также важно.
Термофен должен иметь надёжную изоляцию, отвечающую требованиям безопасности.
Необходимо наличие теплового электрического реле, которое позволит варьировать температуру выдуваемого воздуха. Это даст возможность осуществлять пайку широкого спектра материалов.
В комплектации готового изделия должна быть насадка, или несколько штук, для обработки поверхностей различной толщины и рельефа.
Ну и о мощности прибора тоже забывать не следует.

Все эти требования обязаны быть нацеленными на долгую, безопасную, качественную эксплуатацию фена.

Особенности изготовления термофена своими руками

Ключевые критерии для самодельного фена для пайки микросхем должны удовлетворять следующим условиям:

Струя обдува обязана прогреваться приблизительно до 850 градусов Цельсия.
Два с половиной киловатта — минимальная мощность спирали прибора.
Составляющие прибора должны стоить недорого или изготавливаться из подходящих деталей другой техники.

Фены, изготовленные своими усилиями, бывают ручными либо стационарными.

Аппарат не перемещаемой конструкции проще в производстве из-за того, что его габариты не ограничены. Однако при постоянной фиксации местоположения придётся перемещать склеиваемые элементы, что не очень удобно.

Альтернативный способ изготовления — мобильный, но он должен обеспечивать хорошую термоизоляцию прибора во избежание ожогов.

Основы изготовления радиомонтажного фена

Главное условие при сборке паяльного агрегата — это его безопасная эксплуатация и соответствие задачам как всего аппарата, так и составляющих компонентов. Смонтировать такой прибор можно из всевозможных устаревших или неисправных паяльников, фенов, компьютерных комплектующих.

Подбор нагревающей составляющей

Эту важнейшую компоненту придётся изготовить самостоятельно, потому что нагреватели из домашних нагреваемых приспособлений слабоваты по мощности. Единственный прибор -электроплитка с открытой спиралью, но такую найти сложно.

Для того чтобы сделать спираль требуемой мощности, понадобится проволока из нихрома сечением до 0,8 квадратного миллиметра. Размер её колец должен составлять не более 7−8 миллиметров, чего требует компактное устройство прибора.

Электроспираль наматывается на трубчатый или конусообразный сердечник. Его необходимо изготовить термостойким и обеспечивающим электрическую изоляцию. Этим требованиям соответствуют фарфоровые или текстолитовые трубки из сломанных фенов. Но идеально будет отыскать галогенный светильник для ламп трубчатой конструкции и позаимствовать изолятор оттуда.

Варианты вентилятора

Для применения в роли нагнетателя подойдёт любой маленький, но мощный вентилятор. Он станет, пожалуй, наиболее дорогим компонентом в импровизированном фене. Первоочередные требования для его изготовления:

Рабочее напряжение 220 вольт.
Сила выдуваемого потока от 20 литров в минуту.
Мощность от 400 ватт.

Подойдёт аквариумный компрессор или небольшой бытовой вентилятор. Но также можно применить компьютерный кулер.

Подбор корпусной части

Изготовить корпус для фена можно несколькими способами:

Употребить керамическую или фарфоровую основу. Это обеспечит надёжную изолировку от тепловой и электрической энергии. Правда, найти такой корпус сложно, приобрести дорого. Ещё один минус — хрупкость.
Можно использовать для защиты корпуса изнутри теплостойкий материал. Тогда удастся избежать его нагрева.

В качестве основной части прибора употребляются корпусные детали от сломанных фенов для укладки волос. Их размер и конструкция идеально подходят для указанных целей. Нужна только дополнительная изолированность носовой части, где будет расположено сопло прибора, и температура достигнет максимума.

Изоляцию корпуса можно сделать из асбестовых пластин, кварцевой слюды или стеклоткани. Носовая часть сопла изготавливается из металла.

Дополнительные детали

Конструкцию паяльного прибора должны обеспечить такие системы:

Устройство включения. Оно даст возможность выключить паяльник в экстренной ситуации и при долговременном перерыве в работе. Для управления подойдёт кнопочный или клавишный переключатель.
Способность настройки оптимального температурного режима и производительности обдува. Это решается установкой переменных сопротивлений. Они демонтируются с тех же бытовых фенов.

Читать еще: Как сделать хонинговку своими руками?

Особенности сборки

Первым делом навивается спираль. Так как длина её и толщина нихрома невелика, эту операцию можно провести вручную. На металлический пруток или проволоку нужного диаметра равномерно наматывается нихром или фехраль. Длина спирали рассчитывается по её сопротивлению, которое составляет приблизительно 100 Ом.

Готовое изделие аккуратно, чтобы не замыкались витки, укладывается на подобранный негорючий сердечник. Поверх располагается термоизолирующий слой из подготовленного материала. Закрепить его можно специальным термоклеем или кусочками проволоки, которую использовали при изготовлении спирали. Желательно получившийся нагреватель поместить в некое подобие колбы из теплозащищенных материалов. Кончики спирали оставляют снаружи. Торцевые поверхности также надо покрыть термоклеем.

Перед размещением в корпусе нагревательного элемента его необходимо отделить теми же изолировочными материалами. К выводам спирали с помощью винтов подключается питающий шнур. Концы его необходимо тщательно зачистить от окисла и пролудить с помощью специального флюса. Это обеспечит надёжный контакт между проводниками.

Провод используется специальный термостойкий. Одна его жила разрывается переключателем и реостатом.

Задняя сторона корпуса комплектуется вентилятором. Пристальное внимание уделяется его точной соосности с выходным отверстием. Подобное расположение позволит получить оптимальную силу «выдоха» инструмента. При невозможности вписать вентилятор внутри, он размещается снаружи корпуса с соблюдением вышеизложенных требований. При таком варианте потребуется переходной элемент доставки воздушного потока к нагревателю.

Параллельно подключается питание вентилятора. Таким образом, одной кнопкой управляются и нагревательная, и выдувная системы. В цепь нагнетателя включается реостат для управления воздушным потоком.

Далее вся собранная система помещается в корпус, надёжно закрепляется с помощью винтов, скоб, нихромовой проволоки. Корпус закрывается и крепится. К нему присоединяется подготовленное сопло в виде металлического конуса. Перед включением в сеть фен нужно прозвонить на работоспособность выключателя, реостатов, проверить целостность спирали.

Изготовление такого устройства потребует элементарных знаний электротехники, и умения пользоваться простейшими инструментами вроде электрических дрели и паяльника. А это под силу почти каждому мужчине. Зато такой прибор станет помощником в решении многих бытовых проблем, не требуя больших денежных затрат.

Самодельный фен для пайки мелких деталей

В связи с совершенствованием технологий сборки различного рода изделий, набираемых из мелких металлических деталей (электронных микросхем), их ручная пайка вызывает всё больше затруднений.

Самодельный паяльный фен позволит оператору без особых осложнений справиться с трудностями, возникающими в указанных ситуациях и исключить возникающие при этом риски.

Так, с помощью собранной своими руками паяльной станции любой желающий может заниматься монтажом и демонтажём деталей без угрозы повреждения хрупких электронных элементов, находящихся поблизости от места пайки. Один из возможных вариантов решения поставленной задачи позволяет изготовить термофен из паяльника, имеющегося в хозяйственном наборе любого домашнего мастера.

Принцип работы

Принцип работы типовой паяльной станции с феном достаточно прост и заключается в следующем.

Разогнанный посредством вентилятора или компрессора воздух нагнетается в специальный канал, выполненный в виде трубки с электрической спиралью. Проходя по этому каналу, поток нагревается до требуемой температуры (от 100 до 800 градусов) и сразу же поступает в пластмассовую калиброванную насадку, направляющую горячую струю на обрабатываемую деталь.

В большинстве промышленных моделей паяльных фенов основные параметры нагретой струи (её температура, направление движения, а также мощность) могут регулироваться в определённых пределах.

Турбинный и компрессорный тип

Схема паяльной станции, сооружаемой своими рукам, может быть представлена в виде основного модуля и оконечного устройства (термического фена), обеспечивающего нагрев воздуха в зоне пайки.

Перед её изготовлением необходимо знать, что по методу формирования принудительного воздушного потока такие устройства делятся на паяльные приборы турбинного и компрессорного типа.

В турбинных агрегатах воздух подается в зону обработки посредством небольшого электромотора с вентилятором, встроенного непосредственно в корпус фена. В изделиях второго класса воздушный поток формируется с помощью специального компрессора, размещённого в основном модуле (контроллере для паяльного фена).

При выборе требуемой разновидности станции для паяния мелких деталей обычно исходят из оценки следующих разнонаправленных факторов:

вентиляторные паяльные станции способны формировать более мощный поток воздуха, что является очевидным преимуществом встроенного в них фена. Однако создаваемый с их помощью поток с трудом проходит через слишком узкие насадки;
компрессорные фены наоборот, более эффективны при работе с относительно узкими насадками, используемыми при пайке деталей, размещённых в труднодоступных местах.

Выбор оптимального варианта паяльного фена, способного работать с данным набором насадок из пластика, осуществляется с учётом конкретных условий его эксплуатации.

На базе кулера

Сделать фен своими руками в домашних условиях проще всего, если воспользоваться турбинным принципом нагнетания воздуха, реализуемым с помощью любого подходящего для этих целей малогабаритного вентилятора.

Фен для пайки может быть изготовлен своими руками на базе кулера, которым комплектуется блок питания любого стационарного компьютера.

При этом вентилятор встраивается в ручку термического элемента из огнеупорной трубки с электрической спиралью, проходя по которой воздух будет нагреваться, а затем поступать в зону пайки.

Наружную часть корпуса паяльного фена необходимо сделать герметичной, что исключает возможность отсоса воздуха в окружающее пространство. Для сборки нагревателя потребуется нихромовая проволока, наматываемая в виде спирали на керамическую трубку.

Общая длина обмотки выбирается из того расчёта, чтобы сопротивление всего проводного отрезка составляло около 70-90 Ом.

Отдельные витки спирали, наматываемой на керамическое основание, должны располагаться на некотором удалении один от другого. Для безопасной работы нагревателя это удаление должно составлять порядка 1-2 мм.

Из паяльника и капельницы

Для изготовления своими руками паяного фена может быть использован простой паяльник со снятым с него защитным кожухом.

При взятии его за основу будущего нагревателя необходимо произвести доработку конструкции, заключающуюся в следующем:

Сначала из рабочей части паяльника удаляют жало, после чего трубка из слюды с размещенной под ней обмоткой из нихрома полностью вытаскивается из деревянной ручки-держателя.
Затем подходящие к элементу нагрева сетевые провода отсоединяют и также вытаскивают из деревянного держателя, но уже с другой стороны.
После этого в боковой части ручки просверливают отверстие нужного размера, в которое продёргивается отсоединённый ранее сетевой провод (в сторону рабочей части).
На следующем шаге изготовления паяльного фена берут капельницу, от которой отрезают наконечник в районе расположения резиновой юбки. Затем оголённую часть трубки вставляют в сетевое отверстие деревянной ручки.
Далее, прорезиненный уплотнитель (юбка) капельницы с усилием прижимается к торцевой части держателя, обеспечивая надёжную герметизацию зоны стыковки.
По завершении этих действий концы продёрнутого питающего провода вновь подсоединяют к обмотке из нихрома и надёжно изолируют.
В отверстие, где ранее размещалось жало паяльника, вставляют подходящий по диаметру отрезок телескопической антенны и тщательно зажимают стопорным винтом.

Герметичность входного отверстия в ручке обеспечит эффективную накачку холодным воздухом, поступающим от компрессорной станции.

На заключительной стадии сборки паяльного фена следует возвратить нагревающую трубку с нихромовой обмоткой на место, предварительно обмотав её несколькими слоями алюминиевой фольги.

Затем подготовленный таким образом нагреватель утапливается в деревянную ручку и надёжно фиксируется посредством гибкого медного провода, наматываемого по всей длине защитного покрытия.

Самостоятельный ремонт промышленных образцов

Перед ремонтом паяльного фена, прежде всего, необходимо ознакомиться со схемой подключения вентилятора и нагревателя к электрической сети (другое её название – распиновка).

Знание этой схемы позволяет проверить правильность подводки питания к каждому из основных элементов теплового модуля и убедиться в их исправности.

Непосредственно ремонт неработающего паяльного устройства сводится к замене вышедших из строя или повреждённых частей, обнаружить которые можно по наличию характерных следов гари.

При эксплуатации паяльного фена следует избегать резкой смены режимов работы (скачков температуры нагревателя, в частности). Кроме того, категорически запрещается прикасаться к работающему термическому элементу, а также к сменным насадкам.

В противном случае оператор рискует получить опасные ожоги кожи горячим воздухом. Менять пластмассовые насадки допускается лишь после полного выключения паяльного фена и остывания всех его рабочих частей.
