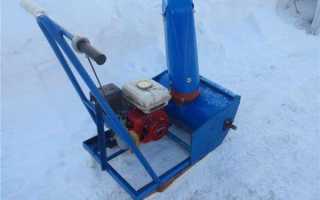

Как сделать снегоуборочную машину своими руками?

Самоделки для уборки снега: снегоуборочная машина своими руками и приспособления – как сделать самому

Механизировать процесс уборки снега придумали почти 150 лет назад, запатентовав машину-снегоуборщик для очистки железнодорожных путей от снежных заносов. Специальные агрегаты позволяют убирать снег быстрее и в больших объемах, чем вручную традиционной лопатой. На рынке широко представлены импортные мини снегоуборочные машины. Но российские умельцы без труда создают свои собственные, вполне работоспособные варианты. Изучив их, разберемся как сделать снегоуборочную машину своими руками.

Принцип работы снегоуборочной машины

Самодельные машины-уборщики снега для дома имеют тот же принцип работы, что и заводские Хускварна, forte qi jy 50, cmi 163, snow fox sf16353l. Такие самоделки захватывают и перемещают снег с помощью крупного горизонтально закрепленного винта (шнека).

Лопасти шнека приводятся в движение через вращающуюся на подшипниках ось (приводной вал), передающую крутящий момент от двигателя.

Когда агрегат движется вперед, широкий ковш, подобно воронке, набирает снежные массы и направляет их через винты-транспортеры. Расположенные под углом лопасти винтов, вращаясь, размельчают снег и проталкивают его далее, к насосу с механическим приводом, выталкивающим снег из разгрузочного люка наружу.

Необходимые приспособления

При подготовке к работе нам понадобятся:

• чертежи;
• инструменты: ключи, отвертки, напильник и молоток, тиски и плоскогубцы, дрель, болгарка, сварочный аппарат и, возможно, токарный станок. Кроме того, потребуются цепи, звездочки, втулки, подшипники, болты с гайками.

Также необходимы материалы:

• Листовая сталь или кровельное железо.
• Cтальной уголок 50х50 мм.
• Фанера, толщиной 10 мм.
• Трубы ¾ и ½ дюйма.
• 1,5 метра транспортерной ленты (при отсутствии заменяем боковинами автопокрышки).
• Двигатель. Мотоблок, он же двигатель внутреннего сгорания (работает на бензине), или электродвигатель. К электродвигателю нужны кабель, рассчитанный на использование при минусовых температурах, и качественная гидроизоляция.
• Избежать короткого замыкания от попадания талого снега можно накрыв электродвигатель, например, разрезанной вдоль пластиковой 5-литровой бутылью.

Схема механического устройства

Устройство снегоуборщика довольно просто и имеет в основе несущую раму. На нее монтируются двигатель, снегозахватывающий ковш, рукоятки.

Главной рабочей деталью является шнек, который, вращаясь, собирает и перемещает снег к крыльчатке, где снежная масса захватывается лопастями и подается сначала в полость механизма, а затем в выбросную трубу.

Схема самодельного снегоуборщика наглядно демонстрирует устройство агрегата.

Самый простой снегоуборщик – одноступенчатый. Захват и отброс снега у снегоуборщиков Чемпион 656, lux 163, Патриот осуществляется только вращающимся шнеком. В двухступенчатых конструкциях шнек дополнен металлической пластинкой-лопаткой (ротором), прикрепленной посередине приводного вала.

Видео: Самодельный роторный уборщик снега

Более подробно о роторном снегоуборщике смотрите на видео:

Эта конструкция применяется для уборки больших объемов снега и обеспечивает его выброс на расстояние до 12 м.

Мощность двигателя определяет тип снегоуборщика:

• Ручной, механический. Двигатель мощностью в 2,5-5 л.с. приводит в действие рабочие детали, а продвижение агрегата идет за счет прилагаемой пользователем физической силы. Снегоуборщик механический своими руками сделать проще всего.
• Любопытно, что “механическим снегоуборщиком” называется также пластиковая лопата с ручкой в виде металлической скобы, снабженная с обратной стороны усиливающими ребрами жесткости, с прикрепленным к лицевой стороне вращающимся шнеком.
• Если держать правильный наклон лопаты, чтобы шнек не висел в воздухе, а именно вращался, такой вариант “мотолопаты” без двигателя весьма эффективен для уборки не утрамбованного снега (до 10 см) на небольших площадях, особенно в труднодоступных местах.
• Самоходный. Достаточно мощный двигатель, от 10 л.с., обеспечивает работу оборудования и движение колес или гусениц.

Гусеничная мини-техника

При нагрузке на глубоком снегу предпочтительнее гусеничный ход. Снегоуборщик своими руками на гусеничном ходу несложно сделать из гусеничной радиоуправляемой детской машины. Подойдет и минитрактор на гусеничном ходу.

Такую конструкцию можно оснастить фарами, веб-камерой и управлять ею дистанционно (пультом). Снегоуборочная мини-техника на гусеничном ходу считается наиболее производительной.

Как сделать снегоуборщик своими руками

При должной подготовке вполне реально получить качественный самодельный снегоуборщик своими руками. Чертежи, тщательно выполненные, помогут в этом.

На сегодняшний день газонокосилки являются одними из самых популярных инструментов предназначенных для работ на газонах расположенных возле дома. Перейдя по ссылке ознакомитесь с техническими характеристиками данной газонокосилки.

Обработка почвы считается одним из ключевых процессов в сельском хозяйстве, ведь именно на вспаханную почву происходит посадка как зерновых, так и других культур. Тут узнаете о различных видах и преимуществах плуга ПСК.

Минитрактор – отличное решение для обработки и обслуживания земельных участков. Минитракторы российского производства — надежные помощники на долгие годы.

Достойны внимания роторный снегоочиститель «Вьюга» (Пензенская областная станция юных техников) на базе двигателя Д-6. Модель Д.Слонова (Алтайский край) с двигателем от бензопилы «Урал-2Т».

Ниже приведено видео снегоуборщика «Вьюга»:

1. Чертежи основных узлов снегоуборщика с двумя шнеками на базе вездехода работы В. Бережного (г. Валдай, Новгородская обл.) служат отличной наглядной инструкцией.

2. Сварной корпус из листовой стали усилен лонжеронами из уголков, и дополнительным бортом. Стыкуется с вездеходом-основой двумя водилами, приваренными к ложу шнека.

Шнековый механизм состоит из 2-х лент (противоположно направленные винты Архимеда, приварены к выступающим шпилькам М6). Между звездочками шнека и вала натянута мотоциклетная цепь.

Приводной вал сделан с помощью снятых с сельскохозяйственной техники звездочек и подшипников, зафиксированных шпонками и штифтами.

3. Детально вычерченная с указанием всех размеров схема снегоуборщика С. Хомякова не менее интересна и проста в исполнении.

4. Сначала из стальных уголков сваривается несущая рама. На ее поперечины прикручивается П-образный профиль для крепления легко снимаемой платформы под двигатель. Затем монтируются сделанные из трубы ½ дюйма рукоятки управления.

Снизу к раме-основе приделывают колеса или полозья (лыжи). Подходящие колеса можно взять от старой тележки, а полозьями послужат деревянные бруски, усиленные пластиковым коробом.

5. На подготовленную базу крепим двигатель.

6. Ковш, приводной вал, шнек:

• Корпус ковша выполняем из листового железа, дополняя его фанерными боковинами. При ширине ковша более 50 см. понадобится двигатель большей мощности. На 50 см. вполне подходит мощность в 6,5 л.с..
• Приводной вал делаем из трубы ¾ дюйма. В сквозной пропил посередине трубы крепим ротор (120×270 мм.) Перпендикулярно ему привариваем уголки 25×25 мм. (с обеих сторон по два) и делаем с одной стороны трубы паз для шпонки под звездочку.
• Диаметр трубы, чтобы она вошла в подшипники 205, уменьшаем двумя дополнительными пропилами.
• Подшипники взяты от автомобиля КАРТ. Но можно использовать любые закрытые (чтобы не попадал снег), например, опору кардана от «Жигулей».
• Передаточный ремень соединяет вал и двигатель.
• Лопасти шнека вырезаются из транспортерной ленты (4 кольца, каждое по 28 см. в диаметре) или листовой стали (4 диска, каждый разрезаем пополам и загибаем спиралью).
• В качестве привода используем цепь или ремень.

7. Главный корпус изготовляется из листового железа или двухмиллиметровой стали.

8. Закрепленная на корпусе шнека деталь для выброса снега сделана из частей пластмассовых канализационных труб диаметром 160 мм., одетых одна на другую и дополненных желобом. Ширина лопатки-ротора обязательно должна быть меньше диаметра желоба выброса.

9. Для большего эффекта покрасим законченную модель.

Полезные советы

1. Бензобак лучше располагать сверху, причем его объем не рекомендуется делать больше, чем на 2,5 литра.
2. Не предназначенные для зимней эксплуатации мотоблоки заправляют синтетическим маслом.
3. Отбрасываемые вместе со снегом твёрдые частицы (ветки, камни), срикошетив, могут травмировать окружающих. Используйте защитные очки при работе со снегоуборщиком, а также не надевайте свободную одежду, края которой могут застрять в движущихся элементах агрегата.
4. Чтобы из-за попадания крупных посторонних предметов не заклинило двигатель, шнеки и ротор к приводному валу крепят срезными болтами и втулками. При чрезмерных нагрузках эти “предохранители” сломаются, а двигатель останется целым.
5. Не открывайте топливный бак, не заправляйте технику при горячем двигателе, дайте ему пару минут остыть. Рекомендуется каждые полчаса-час делать перерыв в работе, чтобы избежать перегрева двигателя.

Одни покупают технику заводского производства из-за предоставляемой на нее гарантии и сервисного обслуживания. Другие ценят физическое удовольствие от работы традиционной лопатой.

А тем, кто любит самостоятельно конструировать технику и имеет на этом поприще соответствующий опыт, вполне по силам создать свой собственный снегоуборщик, вооружившись подходящей инструкцией и советами специалистов.

Снегоуборщик своими руками

Географическое положение нашей страны таково, что большую часть времени года занимает зима, со всем ее прелестями – льдом, снегом, морозом. Причем особенности современного климата таковы, что за одни сутки может запросто выпасть месячная норма снега. На самом деле ни у кого не вызывает удивления, если за вечер свежий снежный покров увеличился на 10 – 20 см. Это создает массу неудобств и пешеходам, и автолюбителям. Такое обилие снега мешает их передвижению и в городе, и за его пределами.

Еще не так давно для очистки снега использовали деревянную лопату, и день у многих жителей начинался с «зарядки», связанной с очисткой снега вокруг дома и гаража.

Использование портативной снегоуборочной техники может существенно облегчить жизнь многим владельцам загородных домов, особенно если они расположены на больших земельных участках. Можно сделать снегоуборщик своими руками.

Виды снегоуборочной техники для дома своими руками

Машины для уборки снега применяют механического удаления снега на обозначенном участке. Это устройство должно не только собрать снег, но и откинуть его к месту его сбора. Такое оборудование может работать или от двигателя внутреннего сгорания или от электрического привода. Технику служащую этим целям можно разделить на самоходную и на ручную. Самоходное оборудование может использовать шасси на гусеничном или колесном ходу.

Для сборки снегоуборщика допустимо использовать ДВС, устанавливаемый на пилах или электрический силовой агрегат. Во многих загородных хозяйствам применяют мотоблоки, которые при проявлении некоторой смекалки, может быть использована как основа для снегоуборщика.

Машины, работающие на электричестве, проводят очистку территории с малой площадью, это, может быть, крыльцо, дорожки или въезд в гараж. Но использовать его для очистки больших территорий не всегда целесообразно. В дополнение к этому, можно сказать, что эффективность работы будет снижена, если на существующей территории отмечены наледи или большие скопления снега. Техника, работающая от электричества, отличается небольшими размерами и отличается простотой эксплуатации и обслуживания. Но ее эксплуатация связана с обязательным соблюдением правил электробезопасности. В частности, должен быть использован провод, который приспособлен для работы при низких температурах. Кроме того, необходимо использовать специальную арматуру.

Для работы на больших территориях целесообразно применять самоходные устройства с бензиновыми двигателями. Они обладают хорошей проходимостью и способны далеко отбрасывать снег с места работы. Но, вместе с тем, техника такого плана обладает серьезными габаритами, но для управления ей не требуется приложение больших мускульных усилий.

Перед принятием решения об изготовлении снегоуборщика необходимо учитывать следующее – несамоходные устройства предназначены для удаления свежевыпавшего снега, и они показывают высокую эффективность при очистке садовых дорожек, тротуаров и плоских крыш. Да, бесспорно, эти устройства отличаются отличной управляемостью, но при появлении плотного слоя снега она падает и машины теряют все свои преимущества.

Шнековая снегоуборочная машина

Снегоуборщик, становится особенно востребованным, тогда, когда после выпадения снега перед хозяином дома встает проблема очистки территории определенного размера своими руками. Снегоуборщики серийного, заводского изготовления стоят не очень дешево и поэтому многие хозяева загородного дома пытаются ее собрать своими руками.

Чаще всего, рабочим органом снегоуборщика является шнек. Наверное, это самая сложная деталь. Для ее изготовления необходимо иметь как минимум грамотно, выполненные чертежи. Ошибки, гарантированно приведут к тому, что шнек будет бить во время вращения, а машину вследствие этого кидать из стороны в сторону. Такое воздействие рано или поздно приведет к тому, что снегоуборщик, изготовленный своими руками, выйдет из строя.

Шнековые устройства разделяют на два типа – одно- и двухступенчатые. В первых устройствах в качестве рабочего органа применяют шнек, а во-вторых применяют и шнек, и ротор.

Принцип работы шнековой снегоуборочной машины

Схема снегоуборщика одноступенчатого от двухступенчатого отличается, разными рабочими органами.

Как работает одноступенчатая шнековая машина

Одноступенчатый (шнековый) снегоуборщик работает следующим образом. Вращаясь, шнек, собирает снег, измельчает его и выбрасывает его в сторону. Кромка шнека имеет два исполнения — гладкое и зубчатое. Гладкая эффективно работает на уборке свежего снега, а зубчатая успешно справляется с обледенением. Шнековые машины значительно легче чем шнекороторные. По сути, это передвижная лопата, работающая от ДВС или электрического двигателя. Такие машины перемещаются с помощью мускульной силы.

Принцип работы двухступенчатой машины

Двухступенчатый (шнекороторный) снегоуборщик работает следующим образом – шнек загребает снег, а ротор его выбрасывает через специальный желоб. Шнеки в таких снегоуборщиках могут быть гладкими или зубчатыми. Допустимо их изготовление из металла или из других материалов, например, армированной резины. Это оборудование может быть как самоходным, так и ручным. В крыльчатке ротора может быть от трех до шести лопастей. Для их изготовления применяют полимеры или металла.

Приведенные схемы снегоуборщика не отличаются большой технической сложностью, и изготовить их своими руками вполне возможно.

Снегоуборщик своими руками с чего начать

Перед тем, как начать сборку снегоуборщика надо понять, какие проблемы предстоит ему решать. Исходя из поставленных задач, необходимо выбрать тип силового агрегата – ДВС или электрической.

В основе выбора лежит в первую очередь объем работы, которые предстоит решать снегоуборщику. Если речь идет об уборке дорожек, тротуаров и пр. То целесообразно использовать электрический двигатель. В том случае, если предстоит убирать снег с большой территории, то целесообразно подумать о применении бензинового двигателя.

После того как будущий владелец самодельного снегоуборщика, примет решение о типе силовой установке, перед ним встанет другой вопрос – делать установку с нуля или использовать, например, мотоблок.

Схема сборки шнекового снегоуборщика

Надо понимать, что использование готового мотоблока, решение задачи существенно упростится. Ведь в этом случае будет достаточно спроектировать и изготовить своими руками только навесное оборудование для мотоблока. Оно состоит из короба, шнека и механизма, который будет передавать вращение от силовой установки на шнек и ротор. Надо сказать, что задачу по изготовлению снегоуборщика своими руками под силу человеку с минимальными техническими знаниями и слесарными навыками.

Установка двигателя или использование мотоблока

Снегоуборщик из мотоблока

Если принято решение об изготовлении снегоуборщика своими руками на основании мотоблока, то отпадает вопрос о типе бензинового двигателя. Если будущий владелец решил строить снегоуборщик с самого начала то имеет смысл установить двигатель, демонтированный со старого мотоблока или газонокосилки. Для эффективной работы снегоуборщика достаточно мощности в 6,5 л/с. Для облегчения ремонта и обслуживания двигателя целесообразно устанавливать его на съемную платформу.

В целях уменьшения габаритно-весовых характеристик и повышения надежности работы снегоуборщика для запуска двигателя желательно использовать ручной старт. Это вызвано тем, что установка электрической обвязки (аккумулятор, провода, генератор и пр.) приведет к увеличению массы устройства и соответственно маневренности.

Установка электрического двигателя, с одной стороны, облегчит снегоуборщик, с другой внесет, ограничения на радиус его работы. Он будет ограничен длиной провода питания. Кроме того, на снегоуборщик должен быть установлен влагозащищенный двигатель.

Как сделать снегоуборщик своими руками

Снегоуборочная машина своими руками может быть собрана из самостоятельно изготовленных деталей или на основании серийно выпускаемого мотоблока.

Шнековый снегоуборщик в процессе изготовления

Как сделать снегоуборщик из мотоблока

Снегоуборщик своими руками можно собирать тогда, когда собран следующий материал и инструмент:

• сварочный аппарат;
• угловая шлифовальная машинка;
• электрическая дрель;
• набор слесарного инструмента;
• листовой металл для изготовления заборного кожуха;
• металл для изготовления шнека.
• металлический уголок 50×50;
• шарикоподшипники;
• фанера;
• трубы для изготовления ручки управления и вала шнека.

Собранного материала достаточно для изготовления рамы и шнека для снегоуборочной машины своими руками. Из заранее приготовленного железа вырезать кольца металла. Разрезав кольцо оставшиеся половины выгнуть в сегмент спирали.

Затем сегменты надо сварить в единую деталь. Полученную спираль приваривают к заранее радиально установленным на вал шнека вертикальным стойкам. Для того чтобы сделать шнек можно подумать о привлечении профессионального сварщика. В процессе изготовления этого узла необходимо всегда помнить о том, что даже небольшая ошибка может привести к нестабильной работе этого узла.

На концы трубы одевают подшипники. Таким образом, шнек будет готов.

Снегоуборочная машина своими руками изготовление шнека и рамы

Для изготовления рамы применяют стальные уголки 50×50 мм. На нее будет установлена платформа для установки двигателя.

Схема рамы и ходовой части снегоуборщика

На платформе необходимо выполнить отверстия для установки силового агрегата. Их можно выполнить или с помощью дрели, и с применением газорезки.

Шкивы для передачи крутящего момента желательно изготовить из алюминиевого сплава.

Металл, из которого будет собираться корпус, где будет установлен шнек тоже необходимо, защищать от коррозии. Поэтому имеет смысл использовать оцинкованный материал.

Для того чтобы рама проработала дольше ее необходимо покрыть грунтовкой. Это, может быть, материал под названием ГФ21 или ХВ0278. Поверх нее лучше всего нанести лакокрасочное покрытие. Такое решение защитит раму от механических повреждений и от коррозии.

Советы по изготовлению снегоуборщика своими руками

Для продления эксплуатации самодельного снегоуборщика своими руками желательно придерживаться определенных правил. Целесообразно предусмотреть в конструкции наличие защитных болтов или втулок, которые станут преградой на пути льда и крупных кусков снега в силовую установку. Подшипники, устанавливаемые на шкив должны иметь защиту сепаратора. Для передачи крутящего момента от двигателя на шнек снегоуборщика необходимо использовать ременную передачу. Собранный снегоуборщик целесообразно хранить в тепле, это позволит привести его в рабочее состояние за минимальное время. Кроме этого, хранение в теплом месте не даст застывать маслу в двигателе.

Роторная снегоуборочная машина несколько сложнее в изготовлении, но его работа эффективнее. Снегоуборщик своими руками будет работать лучше, если на ней смонтировать лопату для забора снега с покрытия дорожек или проезжей части.

Самодельный электрический снегоуборщик, как и любой снегоуборщик своими руками, требует определенного ухода. В частности, после окончания работы необходимо протереть ее от следов снега и влаги. Хранить ее необходимо в сухом состоянии. Это позволит предохранить изделие от воздействия коррозии.

По окончании зимнего сезона необходимо выполнить обслуживание двигателя, в частности, сменить масло, зачистить и удалить следы воздействия снега, льда и камней, которые наверняка будут на раме и рукояти управления.

Делаем самодельный снегоуборщик своими руками

Дачник или житель сельской местности каждую зиму сталкивается с проблемой уборки снега. Конечно, можно взять лопату и убрать снег вручную, но это занимает много времени и сил. А если покопаться в гараже, то можно найти старую бензопилу, газонокосилку, или другой инструмент с двигателем и смастерить из него самодельный снегоуборщик своими руками.

Принцип работы шнековой снегоуборочной машины

Шнековые снегоуборочные агрегаты по принципу работы делят на два вида:

В одноступенчатых, забор и выброс снега осуществляется за счёт вращения шнека, который по форме похож на вал механической мясорубки. С уборкой свежевыпавшего снега справляется шнек с гладкой кромкой. Для уборки уже лежалого и плотного необходим шнек с зубчатыми краями.

Шнек с гладкой кромкой для снегоуборщика

В двухступенчатых моделях в заборе снега шнеку помогает ротор. Он крепится на приводной вал. Лопасти ротора выступают немного вперёд, тем самым облегчая захват снега. Для изготовления лопастей ротора используют либо металл, либо прочный пластик.

Собирая снегоуборщик своими руками проще всего сделать его одноступенчатым, так как это самый простой в изготовлении агрегат.

Какой двигатель можно использовать для снегоуборщика

Если вы собираетесь делать снегоуборочную машину из мотоблока, процедуру выбора двигателя можно пропустить, так как будет использоваться ресурс агрегата. В таком случае можно переходить к следующему шагу.

Снегоуборщик с бензиновым двигателем

Для изготовления снегоуборочной машины понадобится двигатель внутреннего сгорания или электродвигатель. Для последнего будет необходим удлинитель, который и определит радиус действия нашего снегоуборщика. Если действие происходит поблизости от дома, то лучше воспользоваться электрическим приводом, однако нужно помнить, что электродвигатель боится влаги и ему нужна качественная гидроизоляция.

Приводной вал для снегоуборщика

Если работать нужно на даче или отдаленном участке, где не всегда есть электричество, то подойдет двигатель внутреннего сгорания, работающий на бензине. Его можно взять от мотоблока с небольшой мощностью (6,5 л/с вполне достаточно). Мотор будет установлен на быстросъемную платформу, что позволит в будущем облегчить ремонт и обслуживание.

Снегоуборочная машина своими руками: изготовление шнека и рамы

Снегоуборочная машина состоит из сваренного металлического корпуса, внутри которого находится шнек ─ это главный рабочий элемент. Он представляет собой спиралеобразный профиль, наваренный на вал, который крутится на подшипниках. Необходимо закрепить двигатель на раме и передать вращение вала двигателя на шнек. Небольшой зазор между шнеком и коробом обеспечивает отличный отвод собранного снега.

Делаем шнек своими руками

Для того чтобы сделать шнек, нам понадобится старый короб или листы железа, которые необходимо загнуть по форме шнека.

Схема шнекового механизма для снегоуборщика

Изготовление состоит из таких этапов:

• вырезаем из листовой стали 4 диска;

• диски режем пополам, каждый диск загибаем спиралью;

• четыре заготовки свариваем в спираль на трубе, с одной стороны и четыре с другой;

• на края трубы одеваем подшипники.

Подшипники можно использовать любые, главное, чтобы их внутренний диаметр совпадал с диаметром трубы. В боковины снегоприёмного ковша ввариваются стаканы для установки подшипников.

Рама для снегоуборщика своими руками

Рама для самодельного снегоуборщика получается путем сваривания уголков 50 мм, к поперечинам которой монтируются планки для быстросъемной платформы двигателя. К каркасу необходимо закрепить полозья или колёса, для передвижения снегоуборщика. Если убираемая поверхность идеально ровная, то вполне достаточно колёс. При неровной поверхности и глубоком снеге уместны будут полозья.

Схема сборки шнекового снегоуборщика своими руками

Элементы управления прикрепляются к раме болтами М8. Далее прикручивается легкосъёмная платформа, на которую устанавливается двигатель.

Самодельный снегоуборщик своими руками видео

Особенности комплектации снегоуборочной машины

Агрегат укомплектовывается следующим образом:

• Для изготовления ручек можно взять обычную полудюймовую трубу.

• Входной короб делаем из листового железа, боковые части которого выполнены из 10-ти миллиметровой фанеры.

• Ширина ковша составляет 500 мм, но этот параметр вы можете менять по своему желанию (с увеличением ширины необходимо будет подбирать более мощный двигатель).

• Выпускной желоб делаем из остатков пластиковой трубы, имеющей диаметр 160 мм.

• Вал привода делается из стальной трубы диаметром ¾ дюйма.

• Привод на вал осуществляется при помощи ремня и шкивов.

Снегоуборщик с двигателем от бензопилы

Для того чтобы детально изучить процесс сборки обратите внимание на видеоинструкцию.

3D модель самодельного снегоуборщика видео

Снегоуборочная машина своими руками: полезные рекомендации

Для того, чтобы снегоуборщик проработал долго и был надёжным помощником долгое время, рекомендуется придерживаться советов профессионалов:

• С целью предотвращения попадания камней или осколков льда в двигатель стоит добавить в конструкцию предохранительные болты или втулки. Без них есть вероятность заклинивания двигателя.

• Выбор подшипников играет важную роль в надёжности и долговечности эксплуатации агрегата. Они должны быть закрытыми, иначе снег может попасть вовнутрь, что приведёт к ускоренному износу и поломке.

• Лучше взять ременной привод, чем жёсткий. Так как существует вероятность заклинивания постоянно движущихся частей при попадании крупных предметов или льда. Двигатель может заклинить, что приведёт к поломке снегоуборщика. Ременной в такой ситуации просто будет проскальзывать.

Самодельный снегоуборщик своими руками

Следуя инструкции и советам специалистов и имея технические навыки вы сможете собрать агрегат, и тем самым сэкономить на покупке техники. А если собранный своими руками снегоуборщик ещё и покрасить, то он ничем не будет отличаться от купленного, а срок его службы и качество работы будут ничуть ни хуже.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Делаем снегоуборщик своими руками: разбор 3-х лучших самодельных конструкций

Снежная пора – любимое время детворы: катание на лыжах и саночках, веселые игры в снежки и строительство ледяных замков… Но владельцев загородных домов обилие снега не очень радует, ведь приходится вновь браться за лопату и расчищать территорию. Хорошо, когда есть возможность приобрести снегоуборочную машину и превратить сезонную повинность в приятную работу. Но если нет лишних денег на покупку полезного «помощника», всегда можно сделать снегоуборщик своими руками из материалов, которые давно пылятся без дела в углу мастерской или сарая.

Конструкция #1 – модель шнекового снегоуборщика

Подготовка основных элементов

Предлагаем сначала рассмотреть вариант, как сделать снегоуборщик своими руками на основе старого двигателя от мотоблока. Для этого необходимо подготовить:

• Листовое (кровельное) железо для сборки корпуса шнека;
• Cтальной уголок 50х50 мм для рамы конструкции;
• Фанера толщиной 10 мм для боковых деталей;
• Полудюймовая труба для обустройства ручки машины.

Планируя обустроить самодельный снегоуборщик двигателем с воздушным охлаждением, необходимо обязательно предусмотреть дополнительную защиту отверстия воздухозаборника от выбрасываемых в процессе работы мелких частиц снега.

Мощность двигателя этого устройства составляет 6,5 л.с. Ее вполне достаточно для уборки свежего снега с приусадебной территории

Благодаря ширине захвата машины в 50 см удобно будет передвигать конструкцию и расчищать извилистые дорожки на участке. Машина имеет компактные габариты, ее ширина не превышает 65 см. Это позволяет в любой момент за ненадобностью прятать снегоуборщик в сарай, он легко проходит через обычный дверной проем.

Для изготовления вала шнека можно использовать ¾ дюймовую трубу. В трубе делают сквозной пропил, необходимый для фиксирования металлической лопатки размерами 120х270 мм. В процессе работы захватываемая снежная масса из транспортной ленты шнеком будет передвигаться к лопатке. Эта лопатка, в свою очередь, под действием вращения вала будет откидывать снег в стороны.

Раму снегоуборщика можно сварить из стальных уголков 50х50 мм, а ближе к краям конструкции в трубе к поперечным уголкам остается только приварить по два уголка с каждой стороны, размеры которых 25х25 мм

К этим уголкам в дальнейшем и будет крепиться платформа двигателя. Скрепить поперечные уголки с продольными и зафиксировать на них рукоятки управления можно с помощью болтов (М8).

Труба шнека оборудуется металлической лопаткой и четырьмя резиновыми кольцами d=28 см, материалом для изготовления которых может послужить боковина автопокрышки или 1,5-метровая транспортная лента толщиной 1,5 мм.

Вырезать кольца из резиновой основы можно с помощью простого приспособления: в дощечку забить два шурупа, а затем эту конструкцию плотно закрепить на ленте и провернуть по кругу. Значительно упростить процедуру вырезания можно, используя электролобзик

Поскольку шнек снегоуборной машины будет вращаться в самоцентрируемых подшипниках 205, их необходимо разместить на трубе. Для того чтобы самому сделать снегоуборщик можно использовать любые подшипники, главное – они должны быть закрытого исполнения. В роли защитного кожуха для подшипников может выступить опора от кардана старых моделей Жигулей.

Совет. Чтобы конструкция хорошо входила в подшипники, в ней нужно сделать пару пропилов и слегка обстучать. Такие манипуляции позволяют немного уменьшить диаметр вала.

Для страховки самодельного шнека от попадания льда желательно предусмотреть страховочный штифт. Помимо прямого назначения – срезания при заклинивании шнека, он будет служить в качестве ременного предохранителя (если обустроить систему ременной передачи). Привод шнека можно осуществить и цепью. Частота его вращения на холостом ходу выходит около 800 об/мин. Все необходимые комплектующие снегоуборочной машины можно приобрести в любом специализированном магазине.

Для отброса снега хорошо подходит отрезок пластиковой канализационной трубы d=160 мм. Он фиксируется на трубе такого же диаметра, размещенной на самом корпусе шнека

Продолжением этого отрезка трубы будет выступать желоб для выброса снега, диаметр которого должен быть больше, нежели ширина металлической лопатки шнека.

Сборка конструкции

Перед сборкой конструкции необходимо обратить внимание на то, что размеры корпуса машины должны на пару сантиметров превышать габариты самого шнека. Это позволит предупредить задевание механизмом стенок корпуса в процессе работы.

Поскольку двигатель снегоуборщика в бесснежные периоды можно применять и для других целей, в конструкции агрегата желательно предусмотреть быстросъемную удобную платформу, благодаря которой двигатель в любой момент можно снять без задействования каких-либо инструментов.

Весомым преимуществом такого конструктивного решения является простота очистки корпуса и движимых частей машины от утрамбовавшегося снега. Да и убирать такой снегоуборщик на хранение намного проще: достаточно снять двигатель и машина станет в два раза легче.

Основой для лыж выступают деревянные брусья, которые дополнительно оборудуются пластиковыми накладками. Изготовить такие накладки можно из короба от электропроводки

Снегоуборщик готов к эксплуатации. Осталось только покрасить самодельное устройство и приступать к работе по расчистке снега.

Конструкция #2 – роторный снегоочиститель «Вьюга»

Этот довольно простой по конструкции аппарат можно сделать в любой мастерской, оборудованной токарным станком и сварочным аппаратом. Сконструированный пензенскими умельцами снегосборщик хорошо себя показал даже в довольно тяжелых условиях снеговых заметов.

Основу конструкции устройства составляют: двигатель с вмонтированным глушителем, бензобак и трос для управления дроссельной заслонкой.

Все составляющие устройства можно приобрести в магазине или взять с того же мотовелосипеда

Для начала необходимо изготовить ротор на токарном станке на основе соответствующей заготовки из детали электродвигателя. Внешне он похож на стальной диск d=290 мм и толщиной 2 мм. Диск, соединяясь с помощью болтов со ступицей, образует конструкцию, к которой уже крепятся методом сварки 5 лопастей. Для повышения эффективности работы механизма лопатки дополнительно с обратной стороны усиливаются ребрами жесткости.

Система охлаждения мотора работает по принципу вентилятора, лопасти которого изготавливаются из дюралалюминия и фиксируются на шкиве для запуска мотора

Защищает вентилятор паяный кожух, размещенный на крышке картера. Для повышения качества охлаждения головку цилиндра размещают под углом в 90 градусов.

На корпус ротора сажается вал на попарно размещенных четырех шарикоподшипниках. Он фиксируется к корпусу при помощи стального прижимного кольца и болтов. Сам корпус ротора прижимается к раме с помощью специальной скобы, которая частично захватывает и прижимное кольцо.

Схемы сборки основных элементов снегоуборочной машины «Вьюга»

Съемными элементами машины являются алюминиевая стенка корпуса ротора и размещенные вдоль рамы скребки.

Значимым преимуществом самодельной снегоуборочной машины является возможность путем смены скребков регулировать ширину захвата. На высоте и качественные характеристики агрегата. Вес конструкции не превышает и 18 кг, что дает возможность использовать его женщинам, а дальность отброса снега – около 8 метров.

Как сделать снегоуборщик из мотоблока и двигателя своими руками

Самодельные снегоуборочники пользуются популярностью среди собственников дач и частных домов. И это совсем неудивительно, поскольку каждый владелец своего участка зимой практически ежедневно самостоятельно убирает свою территорию от снега. Это можно делать вручную с помощью лопаты или изготовить снегоуборщик своими руками, который облегчит работу.

Шнековая машина

Снегоуборочная техника для дома своими руками — полезная самоделка. Чтобы сделать снегоуборщик, надо для начала изучить механизмы. Снегоуборочный агрегат будет состоять из шнека, который находится внутри корпуса из металла. Это своеобразный стержень или вал, вдоль которого располагается спиральная поверхность. Вал вращается из-за подшипников и приводит спиральный профиль в действие. Правильно сделанный своими руками самодельный снегоуборщик станет незаменимым помощником зимой.

Одноступенчатая модель

По принципу действия приспособления для уборки снега могут делиться на двухступенчатые и одноступенчатые. Схема работы одноступенчатого аппарата заключается в «поглощении» и сбрасывании снега. Это достигается при помощи вращения шнека.

Рабочая кромка на аппарате бывает гладкой и зубчатой. Гладкая обычно применяется, чтобы убрать рыхлый снег, а зубчатая подходит для твёрдой корки, которая обледенела за ночь.

Если судить по весу, то шнековые агрегаты намного легче шнекороторных. Их недостаток заключается в том, что они несамоходные, поэтому человеку всегда нужно будет стоять у руля. Такая машина представляет собой большую лопату на колёсах, которую нужно постоянно подталкивать вперёд. Тогда она будет сгребать снег и выбрасывать его в установленную сторону.

Шнек приводится в действие бензиновым или электрическим двигателем, который может быть четырехтактным либо двухтактным. Такие машины стали очень популярны из-за лёгкого управления. Также к положительным моментам стоит отнести их компактность.

Двухступенчатый агрегат

Агрегат сконструирован несколько иначе, чем предыдущая модель. Первая ступень конструкции обеспечивает сгребание снега шнеком. Вторая ступень жёлобом будет выбрасывать снег. Это достигается при помощи снегоротора, который выполняет функции крыльчатки сброса.

Подобные модели устроены по принципу винтового вала, имеющего зубчатую или гладкую кромку. Шнеки исполняются:

• в металлическом или резиновыми варианте;
• из армированной стали;
• из резинопластика.

Выбор будет зависеть от предназначения самоходной машины.

Крыльчатка у двухступенчатой модели может иметь 3 или 6 лопастей. Они изготавливаются из разнообразного материала, зависящего от степени тяжести работы, которую предстоит выполнять с помощью агрегата. Чем сложнее работа, тем крепче стоит выбирать материал.

При изготовлении можно применять пластик или металл. Металл обычно используется для более обширных участков, пластик же подойдёт для очистки небольшой территории.

Начало сборки

Чтобы самостоятельно изготовить снегоуборочный аппарат, сначала нужно выбрать тип устройства. Вполне можно обойтись одноступенчатой моделью, если территория небольшая. Для больших размеров лучше использовать двухступенчатую модель.

Также следует ориентироваться по погодным условиям. Если снегопады бывают сильные и обильные, тогда без шнекороторного снегоуборщика просто не обойтись. Когда снега в зиму выпадает совсем мало, можно сделать самый примитивный аппарат.

Выбор мотора

Электрические приводы обычно используются, когда аппарат будет работать вблизи от розетки. Использовать можно двигатель от бензопилы или триммера. Снегоуборщик из триммера своими руками часто делают домашние мастера.

Электроприводные снегоочистители более экономичны, а также просты в эксплуатации. Но стоит отметить, что в манёвренности они уступают бензиновому агрегату. Бензиновый двигатель считается более универсальным, но и цена за заправку и обслуживание будет гораздо больше, чем у предыдущего варианта.

Именно поэтому выбор будет зависеть от конкретных условий, а также задач, которые нужно будет выполнять при помощи аппарата. Необходимо знать при выборе электрического снегоуборщика, что провод при минусовых температурах станет очень ломким и потеряет свою эластичность, поэтому нужно подобрать ещё и хороший шнур, который будет выдерживать низкие температуры.

Двигатель или мотоблок

Когда в качестве основы для электроснегоуборщика используется мотоблок, можно не заморачиваться с выбором двигателя. С этой ролью справится сам агрегат. Если же в машину устанавливается бензиновый двигатель, тогда нужно использовать модели со внутренним сгоранием. Их можно вытащить из газонокосилки.

Всю конструкцию необходимо будет закрепить на быстросборной платформе, чтобы облегчить обслуживание и ремонт, если возникнет такая необходимость. Желательно ещё изготовить ручной запуск мотора, чтобы уменьшить вес и повысить маневренность.

Снегоуборочную машину также можно соорудить на электродвигателе. В этом случае необходимо знать, что этот вариант будет ограничивать радиус работы аппарата. Такой привод боится влаги, а потому придётся установить качественную гидроизоляцию, чтобы двигатель не повредился.

Изготовление своими руками

Чтобы сделать снегоуборщик своими руками, следует придерживаться инструкции. Любой снегоочиститель будет состоять из нескольких основных деталей. Их можно приобрести или самостоятельно сделать. Необходимые детали:

1. Колёсная рама, на которую крепится рукоять управления.
2. Двигатель.
3. Топливный бак (если машина имеет внутреннее сгорание).
4. Ковш или лопата с лыжами.
5. Труба для выброса собранного снега.

Обязательно нужно позаботиться о прочной платформе, которую можно будет легко передвигать.

Мотокультиватор можно использовать в зимних условиях для уборки снега с территории. Можно соорудить прибор при помощи специальных заводских снегоуборочных насадок. Но опытные мастера не рекомендуют тратить на это лишние средства, ведь можно аппарат собрать из мотоблока, а также подручных материалов. Существует несколько вариантов исполнения:

1. Первый вариант представляет собой щётки, которые идеально подойдут для того, чтобы удалять недавно выпавший снег. Также аппарат можно использовать для уборки тех мест, где нужно быть особо аккуратным, чтобы не испортить различные декоративные площадки. Щётки необходимо прикрепить к шнеку. Ширина захвата должна составлять примерно 1 метр.
2. Лопата с ножами. Можно с помощью такого оборудования убирать заледеневший снег с жёсткой корочкой. Эта приставка будет подсоединяться к тяговому устройству при помощи универсальной сцепки. Нижняя часть лопаты должна обязательно быть покрыта резиной, чтобы избежать повреждений. Аппарат станет сначала взрыхлять снег, а после захватывать его и выбрасывать с территории. Ширина захвата должна составлять 1 метр.
3. Роторный агрегат — самый эффективный вариант. Его основным элементом является обычный шнек, дополненный лопастным колесом. При вращении снег попадёт в него, а затем переместится вверх. Когда снег пройдёт через раструб, он будет выкидываться за пределы очищаемой зоны. Этот вариант является самым производительным, он позволяет захватывать снежные глыбы, составляющие примерно 25 см в толщину. Именно этот вариант и следует изготовить.

Пошаговые рекомендации

Машина — корпус из металла, оснащённый шнековым валом внутри. Его можно приобрести в магазине или же сделать самому. Чтобы вращение шнека происходило без сбоев, лучше всего использовать подшипник под номером 203.

Корпус обычно делают из алюминия и скрепляют обычными болтами, которые затягиваются надёжно гайками. Барабан с ротором внутри изготавливается из алюминиевого котла объёмом 20 литров. Его нужно качественно прикрепить к передней стенке корпуса, используя заклёпки.

Если насадка приобретается в готовом виде, тогда переходники уже будут идти в комплекте с покупкой. Но при самостоятельном изготовлении придётся приобретать переходник дополнительно.

В качестве крутящего механизма нужно использовать ремень и шкив. Это позволит машине иметь клиноременную связь и передавать вращение от двигателя к валу мотоблока, который соединяется с валом насадки. Подшипники должны быть закрытыми, тогда в них не проникнет снег.

Создание рамы и шнека

Шнеку и раме нужно уделить особое внимание, особенно если они создаются самостоятельно. Они являются важными частями для снегоотбрасывателя. Для их изготовления нужно использовать:

1. Лист из металла или короб из железа для создания корпуса.
2. Стальные уголки 50х50 мм. Они будут использоваться для сборки рамы. Необходимо 2 штуки.
3. Фанера толщиной 10 мм для боковых панелей.
4. Труба из металла для ручки длиной 0,5 дюйма.
5. Труба на ¾ дюйма для вала.

Чтобы сделать вал, трубу потребуется выпилить насквозь. Это нужно для крепежа лопаты 120х270 мм — она будет откидывать снег в сторону.

Труба оснащается не только лопатой, но и кольцами из резины в количестве 4 штук. Их диаметр должен составлять 28 см. Они вырезаются из резины при помощи электролобзика. Подшипники размещаются на трубе.

Чтобы происходил выброса снега, нужно использовать трубу диаметром 160 мм. Её нужно хорошо прикрепить на трубе такого же диаметра, а после разместить на корпусе шнека. Пошаговая инструкция:

1. Вырезать четыре диска из железа.
2. Диски разделить на 2 части, каждую из них согнуть по спирали.
3. Дисковые заготовки сварить в спираль на трубе. Это нужно сделать с двух сторон.
4. К краям трубы прикрепить подшипники.
5. Раму сделать из заранее подготовленных стальных уголков. Их нужно сварить вместе.
6. Конструкцию прикрепить к платформе, на которую установить двигатель.

Внизу нужно поставить лыжи, основа которых изготовлена из деревянных брусков. Брусья нужно оснастить пластиковыми накладками. Снегоочистительная машина полностью собрана и готова к первой проверке.

Полезные советы

Чтобы машина функционировала долгие годы, необходимо выполнять ряд рекомендаций. Это очень важно, поскольку аппарат изготавливается для долговременного применения. Советы специалистов:

1. Желательно использовать при сборке предохранительные болты, чтобы внутрь не попадал лед.
2. Подшипник нужно выбирать очень внимательно, поскольку выбор скажется на долговечности снегоочистителя.
3. Когда идёт выбор привода, лучше всего отдавать предпочтение ременному — он заклинит, если в механизм попадёт лёд или камень. Кроме этого, его легче разбирать.
4. Если использовать мотоблок в качестве основы, его нужно после уборки помещать в тёплое помещение. Таким образом можно будет сэкономить время на прогревании двигателя.
5. Периодически нужно менять в редукторе масло. В зимний период заливать в него следует жидкое масло, поскольку при низких температурах оно загустеет.

Это были основные нюансы сборки снегоуборочной машины своими руками. Если человек привык работать руками, для него не составит труда собрать такой аппарат. В интернете можно найти поясняющие чертежи для снегоуборщика из мотоблока. Своими руками снегомет сделать не так сложно, как может показаться.

Originally posted 2018-07-04 07:38:05.
