Как сделать шип паз своими руками?

Лучшие идеи как сделать шип паз ручными фрезерами, подробная инструкция

Домашнему мастеру легко разобраться в том, как сделать шип паз ручными фрезерами. Используемые инструменты, подробная инструкция, как выбрать паз фрезером.

Использование соединений типа шип-паз в домашних условиях позволит самостоятельно создавать красивую мебель, которая так же отличается надёжностью. Даже каркасы малоэтажных домов соединяются при помощи данной схемы, особенно когда речь идёт о серьёзных нагрузках во время эксплуатации. Потому будет полезно разобраться в том, как сделать шип паз ручным фрезерами.

Используемые инструменты

Выборка материала в данном случае проводится на поверхности брусьев и досок сбоку. Главное, чтобы у предполагаемого соединения выдерживались размеры с точки зрения геометрии.

Чтобы закончить процесс при помощи фрезера, допускается применять инструменты, снабжённые хвостовиками с диаметром 8, либо 12 миллиметров. Так называемая пазовая фреза станет универсальным вариантом при выполнении работ любого вида. Устройство снабжается режущей частью, у которой основной принцип работы описывается таким образом:

1. Поверхность сбоку участвует в формировании сторон сбоку у шипа, стеновой части пазов.
2. Сторона с торцевой частью применяется при обработке дна. После этого необходимый слой материала снимается с основания шипа.

Результат – одновременное формирование на поверхности по бокам и шипов, и пазов. Для размеров допускается индивидуальная регулировка, и у владельца достаточно широкие возможности в этом смысле.

Иногда для пазов и шипов выбирают не форму прямоугольника, а вид так называемого «ласточкиного хвоста». Этот вариант актуален, если к надёжности соединения предъявляются повышенные требования. Соответственно, используемая фреза тоже называется «ласточкин хвост» в этом случае. Такая работа без проблем выполняется ручными инструментами, если возникает необходимость.

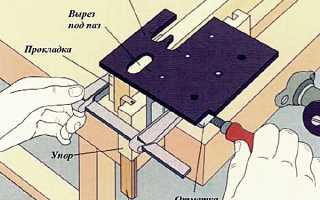

Изготовление приспособления для выборки шипа

Когда детали обрабатываются вручную, сам фрезер не имеет дополнительной пространственной фиксации. А ведь от этого зависит общий результат работы, точность самого соединения в дальнейшем.

Чтобы собрать простейшую конструкцию, способную справиться с задачей, нужно будет использовать:

• Несколько направляющих, которые остаются неподвижными. Они должны быть боковыми и верхними или нижними.
• Длина у выборки регулируется за счёт использования соответствующей подвижной планки.

Для изготовления применяется следующая последовательность действий:

1. Берётся фанерный лист, с одного края которого монтируют боковые элементы в вертикальной плоскости. По центру материала необходимо создать соответствующие вырезы.
2. Боковые стороны снабжаются направляющими. По ним подошва ручного фреза перемещается в дальнейшем.
3. Боковые планки фиксируются на верхних направляющих. Тогда у хода рабочего фрезера, связанного с этими деталями, появляются ограничения.
4. Фанерный лист, ставший основанием для установки, служит и поверхностью для установки подвижного элемента. Тогда величину вылета края для будущей заготовки проще контролировать при любых обстоятельствах. Фиксацию обеспечивают обычными винтами, другими видами фиксирующих приспособлений.

Существует несколько моментов при изготовлении, требующих отдельного учёта:

• Верхние направляющие имеют высоту, соответствующую сумме толщины для детали под обработкой и небольшого зазора, на котором устанавливают клин, участвующий в фиксации.
• Формирующийся шип обладает определённой длиной, которая учитывается при определении толщины вырезов у боковых элементов по вертикали.

Когда используются подобные приспособлении – работа проводится с участием ручных фрезеров любой современной модели.

Следующим образом изготавливаются приспособления, если требуется использовать соединения типа «ласточкин хвост».

1. Внутри листа фанеры с несколькими слоями создаётся отверстие. Часть для резания у самой фрезы выступает из этой детали.
2. Заранее готовится фанерный лист, на нижней части которого фиксируют сам ручной фрезер. Хомуты и саморезы отлично подойдут при выполнении работы, как и крепления других видов.
3. Доска толщиной на 2,5 сантиметра крепится к фанерному листу, который в дальнейшем участвует при передвижении заготовленной детали. Функция направляющих перенимается конструкцией. Доски относятся к расходным материалам с одноразовым применением.

Создание шипов на брусках и досках

Обработка выполняется при помощи следующей последовательности действий:

• Деталь, подвергаемая обработке, устанавливается на плоскости с нижней стороны.
• Край детали, где происходит формирование шипа, вмещают вырезы у направляющих вверху. Конструкция движется внутрь, пока не упрётся в конец.
• Элемент подвижного типа должен фиксироваться, с сохранением определённого положения.
• Применяем клиновой инструмент, чтобы соединить друг с другом направляющие и плоскость, расположенные вверху.
• Соединение ручного фрезера с верхними направляющими.
• При помощи фрезерного инструмента на домашнем фрезерном столе производится снятие древесины у одной стороны.
• Когда обработана первая сторона заготовки, начинают вторую.

Операция будет успешной только при высоких параметрах производительности и точности. Настройка относится к обязательным действиям перед тем, как инструменты включаются. Для решения вопроса действия выполняются со следующей последовательностью:

1. Фрезерный инструмент опускают до тех пор, пока он не дойдёт до поверхности основания.
2. Измерение толщины детали.
3. Результат по толщине делится на 4. Итог – параметр расстояния, которого придерживаются, поднимая фрезу над основанием.

Фреза по дереву «Ласточкин Хвост»

У пазов и шипов при подобных обстоятельствах: только половина от обычной ширины. Это объясняется особенностями, которыми обладают соединения данной разновидности.

Главное – правильно настроить приспособление, зафиксировать его в подходящем положении.

Соединение в шип паз должно в результате иметь некоторый зазор. Он необходим, чтобы потом можно было удобно воспользоваться клеевым составом.

Как выбрать паз фрезером?

Решение задачи зависит от того, где располагаются пазы, какой размер они имеют. Можно привести несколько рекомендаций домашним мастерам:

• Использование открытых пазов предполагает закрепление у столешницы, проведение заготовки вдоль фрезы.
• Точность определяется высотой фрезы, местом расположения планки.
• Рекомендуется пользоваться древесными отходами для пробных операций. Это позволяет избежать ошибок.
• Выборка проводится поэтапно, при этом осуществляется несколько проходов.

Главное после завершения каждого этапа вовремя избавляться от отходов из древесины. Тогда инструмент точно не будет страдать от перегрева. При выполнении работы легче всего использовать вырезанный из фанеры шаблон. По нему проходят самой фрезой, с установленным подшипником.

Заключение

Лучше всего для тренировок использовать остатки от деревянных брусков. Если отверстия и соединения идеально совпадают, можно переходить непосредственно к реальному строительному материалу.

Если же присутствуют какие-либо погрешности, рекомендуется ещё раз проверить, правильно ли нанесена предварительная разметка. После этого проводится повторная тренировка. Только когда всё будет правильно – начинается непосредственная реализация основной работы.

Как правильно сделать соединение шип — паз?

С давних пор в столярных и плотницких работах применяют соединение шип — паз. Древние зодчие, используя этот способ, умудрялись создавать уникальные деревянные постройки без единого гвоздя или шурупа. И хотя самые разнообразные метизы сейчас вполне доступны, сочленение отдельных частей различных конструкций этим методом не только не утратило своей актуальности, но и находит широкое применение в современных изделиях и материалах.

1. Принцип соединения и его разновидности
2. Область применения
3. Соединение бруса
4. Соединение досок
5. Использование ручного электрического фрезера
6. Инструменты и приспособления для самостоятельного изготовления
7. Самостоятельное изготовление углового соединения
8. В заключение

Принцип соединения и его разновидности

По конструктивному исполнению все соединения шип — паз делают по одному принципу: на одной детали делают выступ, а на второй – углубление. По конфигурации и размерам они в точности совпадают. При плотном сочленении этих двух деталей получается прочный технологический узел. При строительстве домов такое соединение препятствует сдвигу одной части конструкции относительно другой; при изготовлении мебели оно значительно увеличивает площадь, на которую наносят клей, тем самым обеспечивая дополнительную прочность изделия.

По геометрической форме выступа и углубления такие стыковки делят на два основных вида:

• прямоугольного сечения (иногда со скругленными ребрами шипов и пазов);

• в виде трапеции (еще ее называют «ласточкин хвост»).

По количеству шипов и углублений, которые необходимо сделать для одного сочленения деталей, эти соединения подразделяют на:

• одношиповые;
• многошиповые.

Важно! Независимо от количества и геометрической формы выступов и углублений их необходимо делать только параллельно волокнам древесины.

Область применения

Соединение шип — паз нашло применение во многих сферах нашей повседневной жизни. Например, при обустройстве полов помещений по такому принципу стыкуют такие привычные всем покрытия, как ламинат, паркет, паркетная доска, обычная половая доска, плиты из ДСП, ДВП или МДФ.

Дерево, как один из самых экологически безопасных материалов, применяют для изготовления самой различной мебели (от простой кухонной табуретки до дизайнерского гарнитура для гостиной или столовой), рулонных пластинчатых штор, жалюзи и многого другого. И все эти изделия в основном изготавливают с применением соединения шип — паз.

При строительстве деревянных каркасных построек, домов из бруса, при обустройстве балочно-стропильной конструкции потолка и крыши также не обойтись без обустройства выступов и углублений.

Соединение бруса

Шип — паз в соединении бруса применяют как для обустройства угловых конструкций из дерева, так и для продольного совмещения отдельных кусков. В зависимости от размеров сечения и предполагаемых нагрузок выбирают геометрию и количество выступов и проушин. Например, при строительстве деревянных домов в основном используют одношиповое соединение. А для увеличения длины брусков небольшого сечения с использованием клея применяют многошиповой способ.

Соединение досок

Практически всем владельцам загородной недвижимости давно полюбился такой материал, как вагонка, в результате использования которого получают абсолютно ровную вертикальную поверхность. Шип — паз соединение досок применяют для обустройства полов, внутренней отделки дома, а также и для внешней обшивки строения (естественно с антисептическим покрытием).

Выступы плотно фиксируют в углублениях соседних досок, что препятствует их смещению относительно друг друга. При обустройстве полов плотное соединение шпунтованных досок между собой препятствует их смещению в вертикальной плоскости (пол получается ровным) и значительно увеличивает теплосберегающие свойства покрытия (щелей между досками просто нет).

Использование ручного электрического фрезера

Обустройство соединений шип — паз фрезером минимизирует трудозатраты и значительно сокращает время на производство столярных работ. Конечно, этот полезный инструмент не поможет при строительстве дома, например, из бруса с сечением 150 х 150 мм, так как фрез такого размера для ручного фрезера нет, да и мощности этого агрегата будет недостаточно для их установки. А вот если вы захотите самостоятельно построить мебель, небольшие оконные рамы или дверные коробки, то такой инструмент просто необходим. В зависимости от размера соединяемых деталей и геометрической конфигурации соединения приобретаете нужную фрезу, а может быть, и две (одну – для пропила паза, другую – для изготовления шипа). Регулировочные приспособления фрезерного инструмента, а также направляющие подшипники (обычно входящие в комплект таких фрез) помогут создать выступы и углубления, точно совпадающие по размерам и форме.

Инструменты и приспособления для самостоятельного изготовления

Если вам необходимо изготовить какое-то штучное деревянное изделие, то экономически невыгодно приобретать дорогостоящий электрический фрезер. Скорее всего, у каждого в хозяйстве найдется необходимый набор инструментов, а если и придется докупить, то совсем немного. К тому же дополнительно приобретенные приспособления в дальнейшем могут пригодиться для производства мелких ремонтных работ (например, починки деревянной мебели). Для того чтобы изготовить соединение шип — паз своими руками с применением только обычного ручного инструмента, вам понадобятся:

• ножовка по дереву (с мелкими зубцами);
• столярный рейсмус (специальное приспособление для нанесения разметки) или обычный строительный угольник;

• линейка и карандаш;
• стамеска по дереву.

Самостоятельное изготовление углового соединения

В качестве примера рассмотрим, как сделать соединение шип — паз двух брусков одинакового сечения под прямым углом с помощью подручных инструментов. Допустим, вам надо соединить бруски размерами 60 х 60 мм (они вполне могут подойти для изготовления оконных рам летнего домика).

Толщина выступа при одношиповом соединении (в соответствии с рекомендациями справочников по столярным работам) должна составлять ⅓÷⅜ от толщины бруска (в вашем случае она составит 20 мм). Длина шипа будет равняться толщине бруска (60 мм). Размеры выемки должны соответствовать размерам шипа, с таким расчетом, чтобы он с усилием входил в проушину.

Внимание! Шипы необходимо обустраивать на вертикальных деталях деревянной конструкции, а пазы – на горизонтальных.

Алгоритм выполнения работ довольно прост:

• Сначала выполняем разметку будущих выступов и проушин. Если отнесетесь к этому процессу без должного внимания, то изготовленные шипы и пазы могут не совпасть друг с другом по размерам или взаиморасположению. Также есть опасность, что они будут входить друг в друга неплотно. Все это значительно снизит прочность и надежность соединения.
• С помощью рейсмуса (или угольника) на расстоянии 60 мм от торца наносим линию на все четыре стороны обоих брусков.
• Затем на двух противоположных сторонах и на торце чертим две параллельные линии на расстоянии 20 мм друг от друга.

• По линиям разметки ножовкой делаем пропилы торца до поперечной черты, то есть на глубину 60 мм.

На заметку! Чтобы толщина пропила (приблизительно равна величине разводки зубьев режущего полотна ножовки) не повлияла на точность изготовления соединения, устанавливаем лезвие пилы с внешней стороны (при обустройстве шипа) или с внутренней (при изготовлении паза).

• На торце бруска с выступом отпиливаем наружные куски древесины.
• Стамеской аккуратно выдалбливаем внутреннюю часть углубления.

• Вставляем шип в паз и проверяем изготовленное соединение. При необходимости удаляем выступающие дефекты стамеской.

В заключение

Если вам необходимо самостоятельно обустроить шип — паз соединение деревянных деталей, то лучше всего потренироваться на обрезках брусков. Если изготовленные выступы и углубления точно совпали, и сочленение отдельных частей получилось прочным, то можно приступать к работам на заготовленном строительном материале. Ну, а если шип слишком свободно входит в паз, или наоборот, то необходимо еще раз проверить правильность разметки, провести еще одну тренировку, и только после этого приступать к осуществлению задуманного проекта.

Все о выборке фрезером соединения «шип-паз»

В этой статье мы познакомим вас с процессом работы по вырезке различных соединений ручным фрезером, рассмотрим процесс изготовления таких дополнительных приспособлений для повышения производительности труда, как шипорезные шаблоны и фреза по дереву «ласточкин хвост».

Как сделать шип-паз ручным фрезером

Чтобы изготовить данное шиповое соединение, нам понадобится непосредственно сам фрезер и рабочий стол. Для облегчения процесса можно сделать такое дополнительное приспособление, как кондуктор.

Порядок действий следующий:

• • Устанавливаем на фанерный лист два реечных ограничителя, выпиливаем отверстия под размер паза для царги и проножки. Реечные ограничители должны быть закреплены по ширине фрезера. Они фиксируют его поперек рабочей плоскости. Для фиксирования продольного смещения два других ограничителя выставляются по торцам предполагаемого расположения места установки столярного станка.
  • Для перемещения заготовки по длине монтируем к столешнице пару брусков, которые соответствуют размерам обрабатываемой детали.
  • Размечаем ось и габариты пазов. Устанавливаем дополнительное приспособление так, чтобы на заготовке и кондукторе полностью совпала разметка.
  • Необходимо выставить и закрепить упор.
  • Закрепить кондуктор с помощью саморезов к брускам.
  • Необходимо взять прямую фрезу и выставить глубину фрезеровки, учитывая толщину изготовленного кондуктора. После этого необходимо зафиксировать заготовку с помощью струбцины и выполнить обработку паза.

• При небольших объемах производства лучше всего делать это на циркулярке.
• Сначала необходимо измерить глубину паза, которая будет соответствовать длине шипа.
• Полученную величину отмеряем на своей заготовке. Длина шипа будет определяться разностью величин – ширины заготовки и длины паза, высоты заготовки и ширины паза, разделенные пополам. Полученные остатки материала следует убрать для получения шипа.
• После этого следует выставить на станке размер, равный длине паза, учитывая при этом его ширину. Дисковая пила должна быть зафиксирована на уровне, равном ½ от разницы ширины заготовки и длины паза от линии столешницы. Сделать пару пропилов по длине шипа.
• Фиксируем пильный диск на высоте, равной ½ от разницы величин высот заготовки и ширины паза от линии столешницы. Производится два распила с торца заготовки.
• Начинаем распиловку. Для этого необходимо зафиксировать дисковую пилу на величину длины шипа, при этом расстояние от диска до упора должно соответствовать величине, равной ½ от разниц величин ширины заготовки и длины паза. Производим два пропила по ширине изделия с двух сторон.
• Корректируем расстояние от режущего диска до упора. Оно должно быть равным величине, составляющей ½ от разницы величин высот заготовки и ширины паза. Делаем две прорези. Закругляем столярным ножом края получившегося шипа и зачищаем наждачкой.

Шипорезка для фрезера

Шипорезные шаблоны бывают самых различных конфигураций. Они служат для облегчения работы по вырезке таких соединений, как «шип-паз», а также для ускорения работы. С их помощью вы сможете делать рамки, ящичные соединения, вырезку различных соединений для мебели. От того, какая форма у зубца шаблона, будет зависеть размер паза, а также ровность его кромок. Для изготовления шипорезки своими руками вам понадобятся направляющие, с помощью которых и будет производиться фрезерование шипов. Монтировать их следует на двух противоположных сторонах корпуса в шахматном порядке, расположить равноудаленно. При соблюдении этих условий они идеально подойдут друг к другу.

Фреза по дереву «ласточкин хвост»

Они чаще всего применяются в совокупности с фрезерными машинами и станками для изготовления пазов в изделиях из твердого и мягкого дерева. Изготавливаются из монолитных твердых сплавов.

Предназначены для работы в паре с цилиндрическими фрезами.

Как выбрать паз фрезером

Выполняя эту работу, вам необходимо знать, что техника ее будет напрямую зависеть от расположения и размеров паза. Если он открытый, то ваш инструмент крепится к столешнице, заготовка ведется вдоль фрезы. Точность будет зависеть от положения планки и высоты фрезы. Чтобы у вас не было огрехов в процессе выборки, всегда делайте пробный проход на отходах из древесины. Выборка должна производиться поэтапно, делать нужно при этом несколько проходов. После каждого прохода режущей части фрезера для недопущения ее перегрева необходимо убрать отходы с рабочей поверхности столешницы. Это можно производить с помощью вырезанного из фанеры шаблона, по которому следует пройтись фрезой с верхним подшипником.

Надеемся, что информация, полученная при чтении этой статьи, будет вам полезной и пригодится для использования в домашнем хозяйстве.

Изготовление соединения шип-паз при помощи фрезерного стола.

При изготовлении мебели или какой-либо конструкции из дерева, иногда, приходится соединять детали соединением типа «шип — паз». Существует множество способов изготовления данного соединения. Я хочу рассказать об одном из возможных способов — изготовление данного соединения на фрезерном столе. Я думаю, что и стол не обязателен, достаточно к фрезеру приделать какую — нибудь хитрую дощечку, но на то фантазии на сколько хватит. Но, в нашем распоряжении имеется стол, со встроенным фрезером. Правда ужасный с виду, но, вполне себе работоспособный.

Итак начнем более подробный обзор.

Сперва необходимо определиться с глубиной паза, соответственно отсюда будет известен и вылет шипа. В нашем случае — 20мм. Для получения вылета шипа выставляем упор фрезерного стола на расстоянии 20 мм от края фрезы, противоположного упору. Для понимания, как показано на фото:

Вылет фрезы определяет толщину шипа. В нашем случае, толщина шипа должна быть 10мм, заготовка имеет толщину 20мм. Соответственно, с обеих сторон нужно снять слой материала равный по 5 мм. Вот и определен вылет фрезы.

Для удобства ведения заготовки на столе виден толкатель — прямоугольный кусок фанеры. С его помощью обеспечивается базирование и прижим заготовки во время обработки. Что обеспечивает более стабильную работу и ускоряет процесс. На фото ниже, показан процесс получения шипа:

На фото синими стрелками показаны направления усилий прижатия при обработке заготовки.

За несколько проходов формируется плоскость шипа в горизонтальной плоскости, затем переворачиваем заготовку и таким же образом получаем торцы шипа.

Таким образом прогоняем все детали, на которых необходимо изготовить шип.

Следующий этап — изготовление паза в заготовке. В нашем случае паз в ширину фрезы, то бишь 10мм. глубина — 20мм. Для этого изменяем вылет фрезы на требуемую глубину паза, но чуть больше расчетной на 2-3 мм, таким образом глубина паза будет чуть больше для обеспечения плотного соединения деталей. Устанавливаем и фиксируем ограничитель фрезера на это положение.

Далее размечаем на заготовке длину паза.

На самом столе наносим риски — ориентаторы. Они определяют положение крайних точек разметки относительно фрезы. Для нанесения рисок наклеиваем малярный скотч на стол (у меня скотча не оказалось, я применил изоленту). И наносим перпендикуляры относительно упора фрезерного стола и диаметра фрезы, как показано на рисунке:

Затем вылет фрезы настраиваем на малый вылет для первого прохода, миллиметров 5-7…

И заводим заготовку по центру, между разметочных рисок. После врезания фрезы в заготовку, ведем ее, как показано ниже на фото, до совмещения рисок на заготовке и на столе (изоленте) — это будет соответствовать положению фрезы в крайней точке паза. Затем заготовку ведем к противоположному концу и так же до совмещения рисок. Первый проход готов.

Затем увеличиваем вылет фрезы, так же на глаз для второго прохода и проделываем тоже самое. Третий проход — выставляем максимальный вылет фрезы, т.е. по выставленному раннее ограничителю на фрезере. Третий проход — окончательный, он формирует требуемую глубину паза и при этом окончательно калибруется ширина паза. На фото ниже показана окончательная обработка паза.

Для собственной же безопасности ход работы показан на уже обработанной детали и при остановленном фрезере!

Затем на подготавливаем шип к соединению. Т.к. форма пазов сформирована фрезой, соответственно края пазов скругленные. Прямоугольные торцы шипов аккуратно обтесываем стамеской. И вот результат — пробная сборка узла…

Шиповое соединение

Соединение двух деталей тем прочнее, чем больше поверхность склеивания и чем сильнее сцеплены детали друг с другом. Клеевое соединение на шип — очень прочное и надежное.

Как это делается

• Разметить на обеих деталях места для шипа и паза.
• Надпилить края шипа, затем выпилить весь шип.
• Выдолбить паз стамеской (первые углубления можно просверлить дрелью).
• Обе детали попробовать соединить без клея, в случае необходимости внести исправления.
• Посадить детали на клей и проверить, образуют ли они прямой угол.

ЧТО ВАМ ПОТРЕБУЕТСЯ

Инструменты:

• Угольник,
• рейсмус,
• дрель,
• шило,
• молоток,
• стамеска,
• пила,
• струбцина.

Использование шипорезной пилы

Чем пила тоньше, тем лучше. Но и тонкая пила оставляет бороздку, которая из-за развода зубьев получается несколько шире толщины полотна пилы. Поэтому пилите осторожно, точно направляя пилу большим пальцем левой руки до тех пор, пока полотно не проникнет в «лишнюю» древесину настолько глубоко, что больше не сможет соскочить в сторону.

Как выровнять конец шипа

Напуск шипа удаляют рубанком или стачивают напильником. Инструмент надо вести аккуратно от края к середине шипа. Так вы избежите откалывания щепок.

Производные конструкции

В простом угловом или Т-образном соединении шип, как и паз, сквозной. В более сложных вариантах, обусловленных конструкцией изделия, шип чуть не доходит до края детали. Соответственно этому уменьшается и глубина паза. Такой шип совершенно незаметен в угловом соединении.

В других вариантах соединений шип имеет такую длину, что выступает за пределы детали с пазом и закрепляется в нем двумя клиньями.

Толщина шипа равна в любом случае примерно трети толщины детали. Следовательно, его заплечики по ширине равны толщине самого шипа.

Шип вставляется сбоку, выступающий край зачищается снаружи.

Шип с полупотемком. Длина последнего равна трети длины шипа.

Клинья придают соединению дополнительную прочность. Шип предварительно зауживают, клинья вставляют в последнюю очередь.

Шип с полупотемком. Длина последнего равна трети длины шипа.

Разметка

Разметка во многом определяет качество соединения. Кроме рейсмуса и угольника, вам потребуется шило. При разметке оно оставит тонкую, но четкую бороздку.

Сначала делают разметку шипа, добавляя для напуска 2-3 мм.

Участки деталей, которые предстоит удалить, помечают легкой штриховкой.

Помните: даже небольшая ошибка, допущенная при разметке, может серьезно осложнить сборку деталей.

Разметку наносят рейсмусом и шилом. Они прочерчивают очень тонкую, но хорошо видимую линию.

Сначала рейсмусом наносят разметочные линии, обозначающие боковые стороны шияа, затем разметку переносят на торец.

Выпиливание шипа и паза

Наибольшей точности при выпиливании шипа и паза можно достичь, если деталь зажата: руки должны быть свободны, чтобы точно направлять пилу. Правильно ставьте пилу на линию разметки, учитывая при этом толщину самого пропила.

При выполнении шипа пилу устанавливают вплотную к линии разметки на той части, которую необходимо удалить. Пазы в торцах пропиливают вдоль меток с внутренней стороны.

Сначала вырезают шип в длину, затем деталь зажимают или прижимают рукой в горизонтальном положении и укорачивают.

Паз для Т-образного соединения выполняют стамеской. Предварительно можно просверлить несколько отверстий дрелью. Таким образом удалить из паза основное количество древесины. Это облегчит последующую работу стамеской.

Диаметр сверла должен быть немного меньше ширины паза, иначе сверло перекроет линию разметки, что приведет к зазорам, мешающим склеиванию деталей, и в итоге — к ослаблению соединения.

Делать в детали пропилы для образования шипа или паза следует, начиная всегда с узкой стороны.

При формировании замкнутого паза, когда пилу использовать невозможно, начинают с того, что древесину частично удаляют дрелью, чтобы облегчить последующую работу стамеской.

После того как продольные пропилы сделаны, деталь кладут горизонтально и завершают формирование шипа.

Работа стамеской

Стамеску выбирают в зависимости от размеров паза: ее лезвие должно быть уже ширины паза, чтобы можно было вести стамеску точно в границах разметки.

Инструмент нужно держать вертикально. Никогда не ставьте стамеску под углом, иначе можно придавить края. Глухие пазы делают чуть глубже, чем этого требует длина шипа.

После частичного удаления древесины дрелью формирование паза завершают стамеской подходящей ширины.

Так выдалбливают глухой паз стамеской — древесину снимают слой за слоем.

Двойной шип

Для соединения особенно широких деталей используют двойной шип, который, с одной стороны, обеспечивает соединению необходимую стабильность, с другой — меньше, чем шип в полную ширину, ослабляет боковую деталь. Для такого соединения вырезают сначала один шип на всю ширину детали. Затем делят его на три части и лучковой пилой удаляют среднюю часть. Только после этого в соседней детали намечают контуры пазов. Выполняют их, как обычно, — дрелью и стамеской.

Двойной шип придает устойчивость конструкции и делает соединение особенно надежным. В соседней детали вырезают два паза.

Удалить «лишнюю» древесину между шипами лобзиком или лучковой пилой. Вертикальные пропилы должны быть строго параллельны.

Подгонка

Если шип не входит в паз, значит, измерения были выполнены не совсем точно. Если паз слишком узкий, его можно расширить, дополнительно обработав стамеской. Но действовать надо очень аккуратно. Если убрать больше, чем нужно, деталь придется менять.

Сухая подгонка

Сначала для пробы шип и паз соединяют без клея. В обе детали вносят изменения до тех пор, пока в местах стыковки они не будут плотно примыкать друг к другу. Чем плотнее, точнее стыковка деталей, тем лучше их схватит клей.

При соединении в первую очередь надо обратить внимание на то, чтобы детали образовывали прямой угол. Если вставить шип под углом, то можно примять внешний край паза. Чтобы шип лучше вставлялся в паз, углы в торце нужно немного скосить. Но для сквозного шипа не стоит делать слишком большую фаску, иначе соединение с внешней стороны паза будет выглядеть неаккуратно.

Только когда вы убедитесь, что шип и паз подходят друг к другу, на все стыкующиеся участки равномерно нанесите клей. После соединения деталей излишек клея, выступивший наружу, следует сразу же убрать с поверхности влажной тряпочкой.

Острой стамеской скашивают торцевые края, чтобы шип легче входил в паз.

Шипы с клиньями

Соединение на шип приобретает дополнительную прочность, если с внешней стороны в шип вогнать клинья. Их можно вгонять как при сквозных, так и при глухих соединениях. В зависимости от вида соединения можно вбить клинья после сочленения деталей или до вставки шипа в паз. Клинья должны быть тонкими и не слишком длинными.

Тонкие клинья дополнительно закрепляют шип. Одновременно их можно использовать и в декоративных целях.
