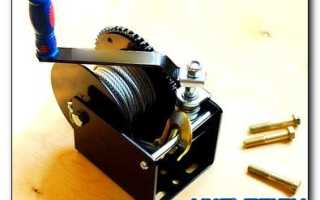

Как сделать ручную лебедку своими руками?

Ручная барабанная лебедка своими руками

Виды лебедок

Тем, кто хоть раз поднимал ведро воды из колодца, уже знаком принцип действия лебедки. Это приспособление предназначено для таких задач как подъем или перемещение грузов. В ее конструкцию входит барабан или шкив для грузового каната, механизм привода с промежуточными передачами, тормозное устройство и опорная станина. По назначению различают лебедки тягового типа (для перемещения груза в горизонтальной плоскости) и подъемного.

Лебедки применяются для многих целей – это может быть швартовка судов, подъем якорей, состоящие в большом числе машин лебедки. Ручная лебедка, собранная своими руками, станет удобным решением в строительстве дачного дома.

Чертежи ручной лебедки

Чертежи конструкции данной ручной лебедки отличаются обзорным характером, поскольку размер червячной передачи зависит от того, с какой геометрией используется применяемый вал, а также шестерня глиста.

Конструкция состоит из таких элементов:
• шестерен глиста;
• вала намотки троса;
• латунной втулки;
• корпуса;
• ручки.

Шестерни глиста

Эту часть нужно подбирать, учитывая расчетную грузоподъемность лебедки. Ориентируясь на размеры и предложенную схему, мы можем сделать простой механизм для подъема груза.

Вал намотки троса

Это может быть цельная конструкция, или сваренная из нескольких элементов.

Латунная втулка

За счет латунной втулки вал при вращении скользит. Такой вариант конструкции подходит, чтобы выполнять временные работы. Для постоянного использования механизма вместо втулок применим подшипники качения. За счет этого конструкция станет более сложной и вместе с тем более дорогой. Если потребуется, по мере того, как втулки будут вырабатываться, они могут быть заменены. Это станет более дешевым решением.

Корпус

Для изготовления берем гнутый стальной неравнополочный швеллер ГОСТ 8281-80 и листовой металл ГОСТ 19903-74. В нашем случае корпус создан из швеллера 200х50х30х4 мм и листового металла толщиной 4 мм. В корпусе используется длинный и короткий швеллер, для скрепления которых использована левая и правая пластина, и болтовое соединение М8.

Ручка

Чтобы сделать ручку, использован металлический фрагмент и деревянная вставка. Для крепления ручки к валу применен штифт 10х36 ГОСТ 3128-70.

Пошаговое описание сборки

2. На втулки одеваются пластины из металла.
3. Пластины из п. 2 крепятся на длинный швеллер при помощи:
• болтов DIN933;
• пружинных шайб ГОСТ 6402-70;
• гаек ГОСТ 5915-70.

Размер крепежа для резьбы М8.

4. На вал намотки вставляется шпонка и насаживается шестерня, после чего одевается металлическая втулка.
5. С двух сторон вала намотки надеваются втулки из латуни.
6. Со стороны шестерни вал вставляется в длинный швеллер.
7. С другой стороны шестерни на втулку из латуни надевается короткий швеллер и крепится на пластины с помощью болтов, пружинных шайб и гаек М8.

Для уменьшения нагрузки на барабан лебедки нужно использовать систему блоков (полиспастных механизмов).

На изображениях можно увидеть, что с использованием полиспастных механизмов нагрузка на барабан снижается в 4 раза.

Как сделать ручную лебедку из подручного материала

Вес предметов бывает таким, что одному, а то и впятером, сдвинуть их с места вручную не получается, а надо. В таких случаях пригодится самодельное приспособление для подъема тяжестей или их перемещения. Ручная лебедка — самое востребованное устройство в таком деле. Для гаража ручную лебёдку своими руками сделать совсем нетрудно даже в домашних условиях. Но сначала нужен расчет и чертеж механизма.

Разновидности подъемных устройств

Общим у блочка для подъема груза и строительного крана является использование идеи увеличения силы – правила рычага. Для того чтобы уравновесить груз на короткой стороне рычага, нужно приложить к длинной его стороне усилие меньше настолько, насколько короткое плечо меньше длинного. Соотношение сил на концах рычага называется передаточным числом.

Уравновесить и даже поднять тяжесть можно с усилием меньше его веса, но проделанный концом длинного рычага путь будет длиннее, чем у короткого, настолько же, насколько меньше сил для подъема было приложено. Выигрыша в работе (F1*L1=F2*L2) нет, но это и не требуется.

Использование закона Архимеда воплощается в разные подъемные механизмы, а как — зависит от назначения подъемника. Конструкции различаются по передаточному числу, принципу передачи усилия, мобильности, прочности, используемой энергии. Самые востребованные для самостоятельного изготовления виды:

• полиспасты;
• барабанные конструкции;
• рычажный механизм.

Чтобы выбрать вид устройства, необходимого для конкретных работ, стоит ознакомиться с их возможностями и ограничениями.

Принцип работы полиспастов

Проще этого устройства для перемещения тяжелых предметов есть только металлический лом. Главный элемент – колесо с фаской по середине внешней поверхности, ось которого закреплена на потолочной балке. Через него можно перекинуть таль, и подъемник с передаточным числом 1 к 1 готов. Для увеличения рычага пропустим таль еще через одно незакрепленное колесо, ось которого соединена с грузом, а таль закрепим наверху конструкции.

Передаточный коэффициент станет равен 2. Теперь прикрепим к потолку еще одно колесо, а конец тали пропустим через него, закрепив на оси нижнего колеса. Передаточный коэффициент станет равным 3. И так далее, добавляя по одному колесу и меняя место крепления тали, можно увеличивать передаточное значение.

Расположение колес относительно друг друга может быть разным.

Наиболее компактны конструкции с одноосным расположением колес. В конструкции таких устройств две обоймы колес. Изучив чертежи полиспаста, своими руками собрать его не составит труда. Потребуются две обоймы:

1. траверса;
2. скоба для переноски;
3. щека для монтажа деталей;
4. колесо (блок);
5. упор;
6. подшипник;
7. втулка;
8. ось;
9. держатель оси;
10. масленка для подшипников;
11. ограничитель тали;
12. гайка;
13. подшипник;
14. щека.

Конец тали закрепляется на одной из обойм.

Есть у полиспастов и недостатки. Для увеличения передаточного числа на 1 нужно каждый раз добавлять одно колесо, в результате растет вес механизма. Кроме того, для сгибания троса на каждом колесе тратится сила, снижая КПД устройства. Можно снизить эти потери, увеличив диаметр колес, но одновременно произойдет увеличение веса и габаритов полиспаста. Этих недостатков нет у другого вида подъемников.

Ручные барабанные лебедки

Принцип работы лебедок напоминает простейший рычаг, закрепленный в точке опоры. Если короткое плечо рычага будет поверхностью цилиндра, а груз будет прикреплен к нему тросом, получится лебедка с передаточным числом, равным соотношению длины рычага и радиуса цилиндра. Для исключения обратного вращения на ось ставят храповый механизм с подпружиненной собачкой — трещотка. Собрать такую ручную лебедку своими руками можно по чертежу:

Однако, для большого передаточного числа системы потребуется очень длинная рукоять, а это неудобно. Выход найден в двух разновидностях барабанных лебедок, увеличивающих передаточное число при помощи шестеренок или червячной передачи.

Как сделать лебедку своими руками, используя червячную передачу, можно посмотреть на чертеже:

Трещотка в такой конструкции не нужна, передаточное число, когда гребень червяка проходит по каждому зубу шестерни, равно количеству зубьев шестерни, умноженному на соотношение длины рукояти к радиусу червяка. Но существенным недостатком будет трение между зубцами и гребнем. Требуется постоянная смазка механизма.

С гораздо меньшим трением работает редуктор из шестеренок. При использовании принципа передачи силы парой шестеренок разного диаметра ручную барабанную лебедку своими руками проще всего сделать так:

Обратите внимание, что стопор в таких устройствах необходим. Такая конструкция применяется при небольшой высоте или длине перемещения груза. Увеличить расстояние перемещения поможет тросоукладчик, равномерно распределяющий трос по длине цилиндра. Проще всего результат получить, применяя подпружиненную пластину или стержень, прижимающие трос к барабану:

Рычажные подъемники

Самое популярное применение рычажных подъемных механизмов — это автомобильный домкрат. В качестве универсального устройства его применяют реже, так как высота подъема невелика и ограничена.

Подъем груза происходит в результате многократных небольших перемещений площадки между фиксированными позициями на рейке. В домашнем хозяйстве редко находит применение. Положительным качеством рычажных систем является надежность и долговечность.

Упрощение сборки устройства

В домашних условиях можно использовать подручные материалы и готовые передаточные узлы. Например, трещетка, используемая в автомобиле КАМАЗ для выравнивания тормозного усилия — это готовый червячный передаточный механизм.

Можно надолго избавиться от ручного поднятия тяжестей, если для работы один раз собрать систему мотолебедки своими руками. Для этого надо поставить на ось привода лебедки шестерню, соединив ее цепью с ведущей звездочкой бензопилы на жесткой конструкции корпуса.

Сочетая блоковые механизмы с барабанными лебедками, можно работать, компенсировав недостатки каждого вида подъемников. Например, в полиспастах не предусматривают фиксатор, исключающий обратное движение тали, а барабанные лебеди устраняют это очень просто. Зато угол между вектором подъемной силы и вектором веса у полиспаста может быть практически любым, чем не могут похвастать лебедки.

Можно использовать в хозяйстве покупные подъемники, но, как правило, лебедки нужны там, где магазины далеко — и всегда срочно. Стоит поискать в гараже какие-нибудь детали для выхода из ситуации.

Originally posted 2018-04-18 12:32:07.

Как изготовить простую ручную лебедку своими руками? 7 этапов сборки устройства

Каждый владелец внедорожника знает, что лебедка — незаменимое устройство при передвижении по труднопроходимой местности. Лебедки бывают различных типов, благодаря чему можно обеспечить комфортное поднятие грузов различной массы и габаритов. Смонтированная ручная лебедка своими руками позволит получить оборудование, которое будет отличаться надежностью и невысокой стоимостью. Самодельное устройство просто смонтировать в домашних условиях и оно не потребует использования специальных деталей.

Лебедки — очень удобное для поднятия грузов приспособление, благодаря чему оно имеет широкое распространение среди автолюбителей. Так как стоимость специального оборудования достаточно высока, то ручная лебедка своими руками станет оптимальным вариантом для автомобилистов, которые предпочитают наиболее оптимальное соотношение цены и качества. Также по индивидуальному макету можно создать уникальную лебедку, которая будет сочетать в себе удобство и высокую грузоподъемность. Компактные самодельные устройства могут устанавливаться на любую часть машины, что делает механизм универсальным помощником при ремонте и поездках на дальние расстояния.

Разновидности

Существует несколько классификаций лебедок. Основное предназначение устройств — подъем и перемещение грузов, поэтому они используются во многих сферах. Автомобилисты сталкиваются с необходимостью поднятия тяжелых грузов достаточно часто. Подъем крупных узлов и агрегатов в гараже либо буксировка требует надежной фиксации грузов. В зависимости от способа монтажа разделяют лебедки на 3 вида:

1. Стационарные. Устанавливаются на стены, потолки, балки и другие конструкции. Чаще всего используются в крупных автосервисах.
2. Переносные. Могут монтироваться на любую подходящую поверхность.
3. Передвижные. Устанавливаются на платформы на колесах. Для небольшого гаража данный вид конструкции наиболее предпочтительный.

Ручная лебедка для автомобиля наиболее распространена среди автовладельцев. Ручной привод удобен для поднятия грузов в условиях гаража, но при этом его конструкция должна быть тщательно продумана.

При отсутствии данных приспособлений эксплуатация лебедки небезопасна.

Установки с машинным приводом подразумевают наличие одного либо двух барабанов. Такие механизмы используются преимущественно в лифтах, на кранах, в буровых установках. При использовании в гараже лебедки с барабанным приводом можно существенно облегчить перенос и подъем предметов.

Что нужно знать для изготовления лебедки?

При производстве лебедок необходимо учитывать нагрузку, которая будет оказываться на конструкцию. Для автомобильных лебедок чаще всего используются устройства, которые способны выдержать нагрузку от 500 кг до 2 тонн. Рычажная лебедка предназначена для поднятия грузов на максимальную высоту до 4 м. Барабанная конструкция может выдерживать от 250 кг до 2 тонн и поднимать предметы до 30-40 м. Рычажные лебедки очень удобны в эксплуатации и распространены при использовании, так как имеют надежный фиксирующий механизм. Барабанная система удобна в использовании при извлечении машины из кювета либо поднятии грузов. Стопорный элемент работает автоматически, поэтому людям, работающим под лебедкой, грозит минимальная опасность.

Ручная лебедка для подъема и опускания груза может быть с использованием 2 видов привода:

• многоскоростной;
• червячный.

Многоскоростной вариант обладает несколькими парами шестерён, поэтому усилие отличается одним из самых высоких показателей. Одним из главных недостатков является пропорциональное увеличение скорости. Два мешка будут подниматься вверх очень медленно, но при поднятии груза массой более 2 тонн подъем будет быстрым.

При создании лебедки с червячным механизмом необходимо учитывать усилия, которые будут прилагаться к провороту ручки. Основным недостатком этого типа оборудования является постоянное трение, оказывающееся на металлические части изделия. Данная конструкция очень часто ломается на месте червячной пары. Также стоит не забывать про регулярную смазку движущихся частей. Не стоит оказывать чрезмерную нагрузку на весь механизм, так как это приведет к преждевременному выходу из строя оборудования.

Изготовление барабанной лебедки

Такая конструкция является самой простой и может быть использована в полевых условиях. Более практичным видом лебедки будет оборудование на переносной основе. Конструкция предполагает использование более сложных деталей, которые изготавливаются самостоятельно. Для повышения эффективности работы могут использоваться дополнительные элементы видео редуктора.

В сети можно найти множество чертежей самодельных лебедок. При выборе конкретного чертежа необходимо учитывать условия, в которых будет использоваться оборудование.

Если лебедка будет устанавливаться на крышу либо в багажник авто, то необходимо просчитать дополнительную нагрузку, которая будет постоянно оказываться на устройство. Если лебедку планируется использовать в холодных регионах, то отдельное внимание необходимо уделить качеству металла.

Необходимые детали и оборудование

Для изготовления лебедки нам понадобится:

• труба прямоугольного сечения для рамы;
• готовый вал, или труба круглого сечения;
• стальной лист толщиной 3-5 мм;
• шпильки М10-М12 длиной 20-25 см в количестве 6 штук, гайки;
• ступицы для вала;
• готовый редуктор в сборе или звездочки большего и малого диаметра с цепью, либо зубчатые колеса;
• сварочный аппарат с электродами;
• гаечные ключи;
• метабо со шлифовальными дисками.

Автомобилисты отмечают, что сделанные своими руками лебедки отличаются надежностью, практичностью и долговечностью. Для барабана лучше использовать трубу диаметром 20-50 мм с толщиной стенок не менее 3 миллиметров. Использование труб с другими параметрами нецелесообразно, тогда в процессе эксплуатации они деформируются и лебедка теряет свою функциональность.

Этапы сборки

В первую очередь рекомендуем набросать чертеж устройства, где указать размеры отдельных деталей и их расположение. Так проще будет ориентироваться при сборке всей конструкции.

Далее необходимо изготовить раму. Для этого из стальной трубы диаметром около 2 см вырезаем заготовки нужной длины, концы которых обрезаем под углом 45 градусов. Трубки свариваем между собой так, чтобы угол их соединения был ровно 90 градусов. После этого снимаем окалину и полируем швы.

Для создания барабана нам понадобится лист стали толщиной около 3-5 мм, из которого нужно вырезать два диска диаметром 30 см. В каждом диске вырезается по 7 отверстий: один – в центре диска, шесть – по окружности диска на расстоянии около 7 см. Диаметр отверстия в центре должен соответствовать диаметру вала устройства.

Диски скрепляются между собой с помощью шпилек М10 или М12, концы которых помещаются в отверстия по диаметру дисков и фиксируются с помощью гаек и контргаек. На шпильки также можно предварительно надеть металлические трубки соответствующего диаметра для повышения прочности конструкции. Таким образом барабан нашей лебедки готов. Далее присоединяем вал, который можно изготовить самостоятельно из металлической трубы или взять готовый из другого механизма. Концы вала необходимо оснастить ступицами для крепления его к раме.

Следующим этапом будет установка на вал барабана звездочки или зубчатого колеса, в зависимости от устанавливаемого редуктора (цепного или зубчатого). Здесь конструкции могут быть разнообразны, особенно, что касается зубчатой передачи. Самые простые – одноступенчатые цилиндрические или конические.

В зависимости од выбранного вами редуктора предусмотрите место для крепления его на раме конструкции с учетом расположения рукоятки. Далее монтируем барабан с валом и редуктор на раму, устанавливаем цепь на звездочки или зубчатую передачу.

После этого закрепляем один конец троса на валу и наматываем его на барабан, на другой конец троса крепим карабин. К раме устройства так же приваривается крюк или карабин для крепления на раме автомобиля. Таким образом, простая барабанная лебедка готова к эксплуатации.

Как можно обойтись без лебедки?

Если у вас нет лебедки и времени для ее изготовления, есть простой способ собрать следующую конструкцию:

1. Берется лом, кусок трубы, прочный трос.
2. Лом необходимо закопать глубоко в землю. Инструмент используется в качестве оси вращения.
3. В качестве рычага применяется трубка. Металлические трубы скрепляются с ломом перпендикулярно земле. Ось будет вращаться, поэтому важно надежно скрепить элементы (например, с помощью сварки).
4. Трос крепится при помощи карабина к лому, а другой конец к объекту, который надо передвинуть.
5. Далее при помощи трубки происходит наматывание троса на ось.
6. Чем длиннее труба, тем легче будет происходить намотка.

Преимущества и недостатки самодельной лебедки

Главным достоинством самодельные лебедки является ее высокая ремонтопригодность. Мастер знает все места креплений, а также обладает чертежом, по которому было сделано устройство, поэтому отремонтировать аппарат не составит труда. Даже если было поломана готовая деталь, то, зная конструкцию, ее можно заменить буквально за несколько минут.

Другим преимуществом устройства является невысокая стоимость. Лебедка может изготавливаться из имеющихся в гараже деталей, поэтому их стоимость не учитывается при разработке проекта. Индивидуальная конструкция позволит установить лебедку на любой автомобиль и любую его часть. Специальное крепление обеспечит надежную фиксацию на транспортном средстве либо в гараже.

Самодельные лебедки часто устанавливаются на джипах или вездеходах, что обуславливается условиями эксплуатации по пересеченной местности. Имея под рукой лом, трубу, трос и пару карабинов можно сделать самодельную лебедку даже в неприспособленных для этого условиях.

К недостаткам самодельных лебедок можно отнести их длительность создания. Качественная лебедка, которая изготавливается самостоятельно, может потребовать несколько часов или дней для ее создания. Потребуется использовать профессиональное оборудование и расходные материалы высокого качества. Если все условия будут соблюдены, то автолюбитель получит качественный аппарат, который будет ему служить на протяжении не одного десятилетия.

Простая лебедка своими руками: 9 этапов сборки

Самодельная ручная лебедка – хорошая замена покупным конструкциям. Будучи простой в изготовлении, ее эффективность и надежность от этого не снижается. Лебедка является помощником в домашнем хозяйстве, на стройке и в производстве.

1. Простейшая лебедка своими руками
2. Электролебедка своими руками: необходимые материалы
3. Пошаговая сборка лебедки электрической своими руками
4. Рычажная ручная таль своими руками: для гаража и домашнего хозяйства
5. Подъемная лебедка из трещотки своими руками
6. Конструкция червячного механизма своими руками

Простейшая лебедка своими руками

Лебедка – конструкция, которая работает по принципу рычага и облегчает перемещение тяжестей. Их можно использовать в сельском хозяйстве при вспашке земли, в строительстве для поднятия материалов, на автомобильных сто и для перетаскивания грузов на складах. Лебедки могут быть ручными или работать от электропривода от сети 220в.

Простейшее приспособление для поднятия тяжестей можно сделать своими руками из подручных материалов – трубы и крепкой веревки или троса.

Этот способ часто используют автомобилисты, чтобы вытянуть машину из ямы или передвинуть ее на другое место.

Самодельная механическая лебедка представляет собой веревку (трос), плотно накрученной на кусок трубы, которая крепится к оси. Ось нужно забить в землю или прочно закрепить другим способом. Черенок лопаты, толстая ветка или труба используется в качестве рычага – ее нужно вставить под нижний виток веревки. Чтобы сдвинуть предмет, нужно врезать рычаг таким способом, чтобы веревка наматывалась на трубу. Такую конструкцию сложно назвать настоящей лебедкой, но с поставленной задачей она справиться.

Электролебедка своими руками: необходимые материалы

Лебедку с приводом, работающим от электричества, можно сделать самому. Для выполнения работы нужны навыки работы со сварочным аппаратом.

Во время работы следует придерживаться правил технической безопасности, обязательно надеть защитные очки и рукавицы.

Для работы нужен аппарат для сварки с набором электронов, болгарка с отрезным кругом по металлу, шлифовальная насадка-щетка и набор гаечных ключей.

Из материалов понадобиться:

• Прямоугольная труба для изготовления рамы прибора;
• Широкая труба или готовый вал для барабана;
• Лист металла толщиной 3 мм;
• 6 штук болтов длиной 24 см и гайки под них;
• 6 частей трубы диаметром 14 см, по 20 см отрезок;
• Цепь с большими и маленькими звездочками;
• Ступицы;
• Электропривод;
• Трос с карабином.

Чаще всего в качестве электропривода для самодельной лебедки используется автомобильные стартеры, тракторные генераторы или электродвигатели разнообразной техники. Прежде чем начинать самодельную сборку, рекомендуется посмотреть фото-чертежи в интернете или расспросить специалистов.

Пошаговая сборка лебедки электрической своими руками

Чтобы сделать лебедку своими руками, нужно быть уверенным в своих силах, иначе можно испортить материалы и зря потратить время. Во время работы нужно строго следовать правилам, не спешить и следить за техникой безопасности.

Перед работой нужно рассмотреть чертеж, сделать разметки на материале для распила.

Все сварочные и монтажные работы рекомендуется выполнять на плоской поверхности, чтобы конструкция получилась максимально ровной – неправильно собранная цепная электролебедка не сможет работать корректно.

Ход работы:

1. Из трубы сечением 2х2 см нужно нарезать части для будущей рамы. Отрезки соединяются между собой под углом 45 градусов при помощи сварки.
2. После сборки основы приварить к раме площадку из листового металла, вырезав нужный размер. В центре площадки нужно предусмотреть прямоугольные отверстия, которые нужны для крепления электродвигателя.
3. Все сварочные швы тщательно зачистить щеткой по металлу, прогрунтовать, а после полного высыхания – покрыть несколькими соями краски.
4. Сделать барабан. В центре каждого из двух кругов металла диаметром 30 см вырезать отверстие под размер вала. Рядом сделать 6 отверстий на равном расстоянии от центра круга.
5. Прикрепить ступицы болтами в предварительно просверленные 4 отверстия. Скрепить диски барабана между собой с помощью шпилек и гаек.
6. Установить барабан на вал, после чего с внешней стороны прикрепить звездочку.
7. Установить конструкцию на раму, закрепив ее болтами и гаками. На готовой площадке разместить двигатель с прикрепленной малой звездочкой на выходном валу. Надеть цепь и отрегулировать ее натяжение.
8. Намотать трос на барабан, закрепив один конец на валу. На второй конец поцепить карабин. Должна получиться большая катушка с накрученной на нее цепью.
9. Электрическая лебедка готова.

Можно сделать универсальный привод. В этом случае нужно установить ручку на внешней стороне вала. При отключении электроэнергии или невозможности использовать электропривод, лебедкой можно будет пользоваться вручную.

Рычажная ручная таль своими руками: для гаража и домашнего хозяйства

Таль – весьма необходимая вещь, когда появляется необходимость поднять и зафиксировать на высоте тяжелую вещь. В отличие от шестеренчатых талей. Рычажный механизм может поднять груз не более 5 тонн и только на высоту человека.

Управление талью осуществляется с помощью специальной ручки, которая является частью конструкции.

Рычажные тали не приспособлены для работы с тяжелыми грузами, поэтому их редко используют на большом производстве. Свое применение они нашли в домашнем хозяйстве и в качестве помощника автомобилистам.

Сфера применения рычажной ручной тали:

• Жилищно-коммунальные службы используют данную конструкцию для прокладки труб водоснабжения в вырытые траншеи или установки люков на канализационные ямы;
• Фермеры и лесники вытаскивают пни или переносят тяжелые бревна;
• Владельцы автомобилей используют таль в качестве домкрата – поднять машину, снять колесо или вытянуть двигатель из-под капота.

Основное преимущество рычажной тали в том, что ее можно использовать в помещениях с небольшой площадью, таких как сарай или гараж, или на улице.

Подъемная лебедка из трещотки своими руками

Для изготовления самодельной автолебедки из трещотки используется червячный механизм тормозной системы автомобиля КамАЗ или МАЗ. Только эти детали могут выдержать вес от 2 тонн и выше.

Гаражная лебедка состоит из трещотки и вала, к которому она крепится. Собранная конструкция монтируется к каретке, которую можно сварить из небольших пластин стали. На вал нужно накрутить трос, на конец которого привязать удобный крючок. Чтобы разобраться, как пошагово собрать подъемную лебедку из трещотки, можно посмотреть видео-ролики с инструкцией.

Простая ручная лебедка используется, чтобы поднимать тяжелые, но не габаритные грузы, например, редуктор автомобиля.

При частом использовании механизм может выйти из строя, поэтому важно смазывать все детали между собой машинным маслом.

Конструкция червячного механизма своими руками

Червячный механизм – один из самых надежных способов увеличения усилий. Способ расчета передаточного числа отличается от любых других конструкций редукторов. Принцип передачи силы и ее усиление отличается не многим, винтовая шестерня вращается и, войдя в сцепление с основной шестерней, передает свою силу, но при этом идет потеря скорости.

Винтовая шестерня еще имеет название червяк, за счет чего и прозвали механизм червячным.

Преимущества червячного механизма заключаются в довольно большом передаточном числе, а также в отсутствии необходимости устанавливать тормоз. При прекращении вращения винтовой шестерни, механизм стопорится за счет собранной конструкции. Лебедка с червячным механизмом одинаково работает, как на подъем, так и на спуск.

Недостатком является большое трение между шестернями, особенно страдает винтовая шестерня. Для устранения данного недостатка шестерня должна быть изготовлена из закаленной стали и очень хорошо смазываться.

При работе без смазывающего вещества может произойти заклинивание конструкции, а если вращение происходит за счет двигателя, то и ее поломка. Чтобы этого избежать, некоторые специалисты используют передачу от оси двигателя к червячному валу с помощью резиновой трубки. Она отлично справляется с передачей энергии, также сработает, как защита, если редуктор по какой-то причине застопорится.

Специалисты считают, что самодельная лебедка менее безопасна, чем ее заводской аналог. Однако для домашнего использования такие конструкции являются более выгодными, и иногда более долговечными, чем сделанные на заводе. Благодаря компактности самодельных лебедок, их можно перевозить в багажнике автомобиля и не переживать о проблемах бездорожья.

Делаем ручную лебедку: инструкция и видео

Лебедка – одно из древнейших приспособлений, облегчающих перемещение тяжестей, изобретенное человеком значительно раньше, чем он познал законы физики. Принцип действия лебедки основан на правиле рычага: прикладывая к рукоятке незначительные усилия можно двигать и поднимать довольно тяжелые предметы. Лебедки и тали широко используются в хозяйстве для поднятия стройматериалов, перетаскивания грузов и даже для вспашки земли. Лебедки, работающие от ручного или электрического привода также незаменимы для любителей поездок по бездорожью.

Купить лебедку или сделать ее самостоятельно? Какая конструкция лебедки лучше? Ответы на эти вопросы зависят от того, как часто вы собираетесь ее использовать, какие грузы перемещать. Лебедки с ручным приводом требуют приложения силы, но не зависят от наличия электроэнергии. Лебедка с электроприводом может перемещать грузы с большим весом безо всяких усилий с вашей стороны, но ее нужно подключать к сети или аккумулятору. Ниже приведены конструкции нескольких лебедок, сделать которые можно своими руками, какую лебедку выбрать – решать вам.

Лебедка из троса и куска трубы

Вариант простейшей лебедки, изготовить который можно в буквальном смысле из подручных материалов и за несколько минут, популярен у автолюбителей. Эта конструкция представляет собой трос, жестко закрепленный на отрезке трубы, надетой на ось. Ось вбивается в землю или закрепляется иным способом. Под нижний виток троса подсовывают любой рычаг: черенок от лопаты, трубу, прочную жердь. Вращая рычаг так, чтобы трос наматывался на трубу, вы сможете сдвинуть достаточно тяжелый предмет, например, застрявший автомобиль. Это устройство нельзя назвать полноценной лебедкой, однако ее функции оно выполняет.

Ручная лебедка

К ручным лебедкам относят любые устройства, позволяющие передвигать грузы и имеющие ручной привод. Наиболее часто встречаются лебедки барабанного типа: на катушку наматывается трос, а вращение катушки осуществляется с помощью рукоятки через редукторную передачу: червячную или систему звездочек разного размера. Чем больше передаточное число редуктора, тем меньшее усилие требуется приложить к рукоятке.

Для эффективной эксплуатации ручная лебедка должна быть жестко закреплена на неподвижномобъекте, для этого на раме лебедки выполняют крепежные отверстия. Рукоятка соединяется с валом, на котором жестко закрепляется маленькая звездочка. Катушка жестко соединена с большой звездочкой, имеющей сцепление с маленькой. Трос крепят одним концом к катушке, ко второму концу прицепляют карабин или крюк.

Лебедка с ручным или электрическим приводом своими руками

При наличии навыков работы со сварочным аппаратом можно сделать лебедку самостоятельно из подручных материалов.

• Труба прямоугольного сечения для выполнения рамы;
• Труба или готовый вал для барабана;
• Листовой металл для дисков барабана, толщина 3 мм;
• Шпильки с резьбой М10-М12 длиной 24 см – 6 штук, гайки;
• Трубка с диаметром Ø14 – 6 одинаковых отрезков 20 см;
• Большая и малая звездочки и цепь;
• Ступицы для крепления барабана на валу и для крепления вала к раме;
• Рычаг для ручного привода, бензиновый или электрический двигатель, работающий от сети

220 В или автомобильного аккумулятора;

Набор гаечных ключей.

Технология изготовления лебедки:

По чертежу болгаркой нарезают трубу прямоугольного сечения 20х20 мм для рамы. Все соединения, выполненные перпендикулярно, получают с помощью обрезки заготовок под углом 45 градусов.

Представленная конструкция лебедки проста и надежна, и хотя в ней нет возможности переключения передаточного числа, реверса и других вспомогательных функций, задачу по перемещению тяжелых грузов в горизонтальной плоскости она выполняет отлично. При необходимости поднять груз на большую высоту такую лебедку можно использовать в сочетании с ручной талью или просто перекинув трос через прочную опору.

Таким образом в сегодняшнем уроке мы рассмотрели создание ручной лебедки своими руками, подписывайтесь на нашу группу и будьте в курсе всех значимых новостей!.
