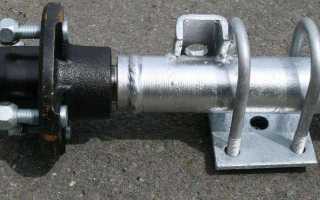

Как сделать ось на прицеп своими руками?

Как просто сделать ось для прицепа своими руками

Отправим материал на почту

С недавним приобретением дачного участка появилась необходимость в его частом посещении. Каждые выходные, если не чаще, нужно было ехать на дачу чтобы что-то подправить, изменить, сделать. Для этого нужна была куча оборудования и различных вещей. На своем стареньком Ниссане я бы не смог и половины всего увезти. Поэтому решил сделать самодельный прицеп. Весь процесс записываю, хочу вам всё рассказать да показать. Рама и колёса у меня уже готовы, поэтому сейчас я расскажу, как изготавливал своими руками ось для прицепа. Может кому-то поможет.

Немного про ось, подвески и ступицы

Вы можете купить готовую ось, но если вы тут и читаете это, то понимаете, что самодельная ось для прицепа обойдётся гораздо дешевле, вы получите общее представление про работу оси и, возможно, удовольствие.

Сама по себе ось простой элемент подвески, а по факту это труба, которая бывает квадратной или круглой.

Если сравнивать прочность этих двух видов осей (с одинаковой толщиной стенок), то квадратная, естественно, лучше. Однако оси с квадратным сечением в повседневной жизни не используют. Так как они более дорогие, как в покупке/производстве, так и в техобслуживании.

Покупая ось, с ней в наборе идут ступицы, которые зачастую идут с тормозами. Но если вы собираете ось своими руками, то вам придётся их собственноручно соединять с осью. Поэтому вам следует знать, что ступицы бывают двух видов:

Блочные (более надёжные, долговечные, но и дорогие);
Ромашковые (они проще, менее надёжны, и, естественно, дешёвые);

Так как при замене ступиц не предусматривается, что вы будете их разбирать, это облегчает техническое обслуживание прицепов. В связи с этим ромашковый вид ступиц пользуется популярностью.

Соединить ступицу с осью можно двумя способами – приварить или прикрепить на болтах.

Сварка ступицы с осью является более надёжным способом, однако если ступица сломается и появится необходимость замены, снять её будет крайне затруднительно.

Подвески бывают двух видов:

торсионные;
рессорные;

Торсионные модели более востребованы, что легко объясняется, ведь они:

долговечны;
крайне просты в эксплуатации;
компактны и весят относительно немного;
также у них нет необходимости в амортизаторах;

Торсионная подвеска жёстко соединяется с рамой. Она состоит из пустой трубы (многоугольной), внутри которой точно такая же, но меньшего диаметра, что по совместительству также является внутренним валом, к нему и крепится колесо. Меньшая труба обкручена резиновыми прокладками (жгутами) так, что всё пустое пространство между трубами заполнено ими.

Торсионные подвески подходят для эксплуатации в городе и на асфальтированных дорогах.

Рессорные подвески жёстче и устойчивее к нагрузкам. Такие подвески подходят для эксплуатации в обычных так и в экстремальных условиях. Недостаток этого типа в том, что он дороже, за ним нужен уход.

Процесс сборки оси для прицепа легкового автомобиля

На данный момент, если вы хотите собрать ость для прицепа, у вас уже должны быть подготовленные рама и колёса. Последовательность действий следующая:

Выберете балку (с круглым или квадратным сечением, какая вам больше приглянулась);
Далее соедините крепежом болтами или с помощью сварки ступичную ось с уже выбранной балкой. В основную трубу ступичная должна входить где-то на пару миллиметров;
Если ваш прицеп одноосный, то установите ось на расстоянии, что составляет 40% от длины вашего прицепа, от заднего борта. На этом этапе замеры необходимо производить с максимальной точностью;
После переверните прицеп так, чтобы дно было сверху, и убедитесь, что шпиндели вам не мешают;
Место установки оси нужно тщательно зачистить. Далее вымеряйте и поделите на два расстояние между втулками, после чего сделайте отметки;
Соедините ось с рамой точечной сваркой вдоль всей соприкасающейся поверхности;

Процесс сборки окончен. Остаётся лишь смонтировать борта с колёсами.

Также следует уточнить, что кроме рессорных и торсионных подвесок вы, как и многие мастера, можете поставить на ваш только изготовленный прицеп пружинно-амортизационного подвеску, что обеспечивает куда более мягкий ход.

Самодельна ось для автоприцепа готова.

Рекомендую следующее видео, где автор подробно рассказывает, как изготавливал свою собственную ось для прицепа:

Что в итоге

Сегодня мы рассмотрели, как изготовить ось для прицепа легкового автомобиля. Для этого нам понадобились, кроме рамы и колёс, что и так были в наличии, балка с круглым или квадратным сечением, ступица и инструменты (сварка, рулетка, маркер и другие).

В начале мы соединили ступичную ось с балкой крепежом на болтах или с помощью сварки. При этом соединили так, чтобы ступичная труба заходила в основную на несколько миллиметров.

После перевернули прицеп, отмерили расстояние 40 % от дины прицепа от заднего борта, это место зачистили, и соединили в этом месте ось с рамой путём точечной сварки.

Напишите в комментариях, как думаете – какой тип подвесок всё-таки надёжнее – рессорные или торсионные?

Ось для легкового прицепа: виды, как сделать своими руками

Варианты конструкций
Рессорные и торсионные
Самостоятельная сборка конструкции

Всем привет! У нас в стране живет множество умельцев, которые предпочитают все делать своими руками. Некоторые даже самостоятельно собирают ось для легкового прицепа. Потому на эту тему мы сегодня с вами и поговорим.

Прежде чем начать сборку элемента своего прицепа для легковых автомобилей, советую определиться с выбором конструкции. Они бывают разными, что привносит в устройство некоторые различия.

Немного поработав со ступицей, пружинами, амортизаторами и остальными составляющими, у вас может получиться отличная самодельная ось, а прицеп с зависимой или с независимой подвеской будет демонстрировать характеристики не хуже, чем заводские модели.

Варианты конструкций

Для некоторых проще заказать в сборе готовую ось, нежели что-то собирать самостоятельно. Но если вы знаете, как сделать или хотите понять, каким образом все это изготавливается своими руками, предлагаю просто купить или найти соответствующие детали, и собрать из них полноценную ось.

Но какую? Ось автоприцепа, как элемент подвески — это просто труба. Она бывает двух типов, в зависимости от сечения:

круглая;
квадратная.

Если взять идентичные параметры толщины стенок, площадь сечения и диаметр, тогда для изгиба квадратные версии потребуют больше усилий. То есть они прочнее круглых.

Также ось в сборе идет со ступицей и тормозами (не везде). В основном используют 2 вида ступиц:

ромашка;
блок-ступица.

Цена и пригодность к ремонту лучше у ромашки, хотя блок-ступицы надежнее и долговечнее при более высокой цене. Поменять их можно только в сборе. Ничего плохого тут не вижу, поскольку это упрощает процедуру замены и обслуживание прицепа.

Ступицы приваривают или прикручивают. Последний метод соединения активно используется на Курганских прицепах. Соответственно, между сварной и сборной конструкцией я бы отдал предпочтение последней из-за более простого подхода к ремонту и обслуживанию. Но решать вам.

На грузовиках и реже на легковых машинах прицепы могут идти с поворотной осью, где весь мост вращается по вертикальной оси с помощью шкворневого поворотного круга.

Подвеска или ось, используемая на автоприцепах, бывает:

торсионной (с тормозами и без);
рессорной (с тормозами и без).

Их мы рассмотрим более подробно.

Рессорные и торсионные

Торсионные модели сейчас очень востребованы и популярны. Это можно объяснить объективными преимуществами:

долго служат;
нет сложностей в эксплуатации;
простое техническое обслуживание;
не обязательно использовать амортизаторы;
имеют небольшие размеры;
между осью и рамой сокращается пространство;
обладают небольшой массой;
это конструкции с независимой подвеской у колес прицепа.

Торсионные или резиножгутовые конструкции оснащаются жестким креплением с рамой. Есть многоугольная труба, монтируемая к раме, внутри которой находится труба аналогичной формы, только с меньшим диаметром. Свободное пространство между ними заполнено специальными жгутами из резины. Они позволяют обеспечивать неподвижность внутренней трубы, соединенной с колесом.

Такую подвеску я бы не стал покупать среди б/у вариантов. Подержанные или бу обладают уже заметно сокращенным ресурсом, поскольку длительно службы напрямую зависит от состояния жгутов.

Плюс резиножгутовые модели не подойдут для активной эксплуатации в жестких условиях. Это вариант для тех, кто собирается эксплуатировать прицеп в основном по городу и по сравнительно ровному асфальту.

Если условия эксплуатации будут жесткими, тогда есть смысл сделать или купить более устойчивую к нагрузкам ось рессорного типа. Ей не страшны серьезные перегрузки из-за большей длины хода по сравнению с торсионным аналогом. Но учтите, что ухаживать за рессорной подвеской придется тщательнее и чаще.

Читать еще: Как сделать тахометр своими руками?

Рессорная, как и торсионная вариация оси, доступа в Воронеже, в Беларуси, ее можно купить в Москве, Спб, обратиться в Челябинск или Киев. Не так важно, где вы живете. Сейчас ширина ассортимента настолько безгранична, что заказать подвеску в сборе или комплектующие для самостоятельного изготовления, не составляет труда.

Относительно рессорной подвески я уже писал ЗДЕСЬ, потому советую пройти по ссылке и почитать.

Ведь важно еще собрать у себя то, из чего сделать ось и поставить на собственный легковой прицеп. Советую обращать внимание на комплектующие от Al Ko.

Самостоятельная сборка конструкции

Предположим, что у вас уже есть рама прицепа и вы выбрали себе колеса для автоприцепа.

Теперь нужно разобраться, как все это собирается и превращается в полноценную ось как элемент конструкции вашего автомобильного прицепа. Рассмотрим несколько ключевых шагов.

Для начала выбирается сама балка. С круглым или квадратным сечением она будет, не принципиально важно. Главное, чтобы вы взяли соответствующие размеры и использовали металл высокого качества. Иначе подвеска долго не прослужит;
Далее берем ступичную ось, на которую будет устанавливаться уже сама ступица, и соединяем ее с трубой. Как стыковать эти два элемента? Будет идеально, если ступичная ось войдет хотя бы на несколько миллиметров своим выступом внутрь трубы. Тут больше шансов у круглого сечения, нежели квадратного. Далее это все сваривается или соединяется болтами. Поучитесь у Курганских прицепов, если хотите сделать разборную модель. Если же нет, просто качественно приваривайте элементы между собой. Так делается с двух сторон;

Для контрольного замера поделите ширину рамы на 2, а полученную величину нанесите от центра оси. Положение параллельно корректируется. Только теперь приступайте к завершающему процессу монтажа;
Соединение осуществляется точечной сваркой по всему протяжению контактов.

Многие народные умельцы советуют брать подвеску пружинно-амортизационного типа. Хотя параметры прочности у нее ниже, если сравнивать с резиножгутовой конструкцией, зато с такой подвеской вы получите более плавный и мягкий ход при пустом и загруженном прицепе.

Насколько сложный этот процесс, судите сами. Если вы никогда не выполняли подобных работ, то начинать с такого этапа я бы не советовал. Проще купить готовую конструкцию или изначально взять хороший заводской прицеп типа:

Всем спасибо за внимание! Эксплуатируйте только надежную и исправную технику, не создавайте угрозу на дороге для себя и других участников движения.

Самостоятельная сборка осей для прицепа легкового автомобиля

Обычное авто плохо приспособлено для транспортировки тяжёлых и габаритных грузов, поэтому часто возникает необходимость в использовании прицепа. Покупка такого устройства позволяет решить множество проблем, но для умельцев гораздо более предпочтительным вариантом является сборка прицепа своими силами. Стоимость самодельного прицепа может оказаться в разы меньше заводского. Сегодня мы поговорим об одной из важных компонентов конструкции прицепа для легкового авто – его оси.

Самодельный прицеп

Варианты конструкций

Приступая к сборке прицепа, нужно заранее приготовиться к тому, что придётся изрядно поработать над её осью, и в частности, над отдельными её компонентами – амортизаторами, пружинами, ступицами. Если всё получится, то такой прицеп, независимо от типа используемой подвески, будет не хуже заводского.

В принципе никто не мешает приобрести готовую ось, но самостоятельная сборка обойдётся дешевле, к тому же вы получите представление о том, из чего состоит эта деталь и как она работает.

Строго говоря, если рассматривать ось как элемент подвески, то это обычная труба. Она, в зависимости от сечения, бывает круглой и квадратной. С точки зрения прочности на изгиб у двух труб с одинаковой толщиной стенок и площадью сечения квадратная окажется лучше, но поскольку здесь необходимо учитывать и такие характеристики, как обтекаемость, трубы с квадратным сечением, как правило, не используют.

Ось прицепа

Если говорить о готовых изделиях, то они обычно идут вместе со ступицей, а часто – с тормозами. При сборке оси для прицепа своими руками нужно учесть, что ступицы бывают двух разновидностей:

блочная;
ромашка.

Блок-ступица считается более надёжной и долговечной, при этом и стоит она дороже. Устройство ромашки долее простое, соответственно, и ремонтопригодность у такой ступицы выше. Замена ступиц не предусматривает их разборки, что, в общем-то, не так уж плохо, поскольку упрощает замену вышедшего из строя узла, облегчая техническое обслуживание прицепа.

Привариваем струпицы к трубе

Способ крепления ступиц к оси – приваривание или прикручивание. С точки зрения надёжности сварная конструкция определённо лучше, но если во главу угла ставить простоту ремонта, то замена сборной ступицы выполняется на порядок проще.

Прицепы, предназначенные для грузовиков, часто снабжают поворотной осью. Такая конструкция, оснащённая поворотным шкворнем, обеспечивает вращение моста прицепа по вертикальной оси. На легковых автомобилях такая подвижность в большинстве случаев не требуется.

С амортизационной точки зрения конструкции подвесок бывают торсионными или рессорными.

Торсионный и рессорный прицепы — сравнение

Торсионные модели в настоящее время достаточно востребованы, что объясняется следующими достоинствами:

долговечностью;
простотой эксплуатации;
отсутствием необходимости применения амортизаторов;
компактностью размеров и небольшой массой;
уменьшением свободного пространства между рамой прицепа и осью.

Подвеска торсионного типа относится к независимым разновидностям, такая конструкция соединяется с рамой жёстко. Состоит она из пустотелой многоугольной трубы, внутри которой размещается такая же, но меньшего диаметра, а пространство между ними заполняется резиновыми прокладками в виде жгутов, обеспечивая неподвижность внутреннего вала, к которому крепится колесо.

Торсионные подвески не следует использовать, если предполагается эксплуатация прицепа в жёстких условиях, но для города и асфальтированных дорог это идеальное решение.

Рессорные подвески характеризуются повышенной устойчивостью к серьёзным нагрузкам, поскольку обеспечивают увеличенную длину хода, если сравнивать с торсионным вариантом. Недостаток такого решения – за рессорами нужно ухаживать чаще, но и ремонтопригодность у них выше, чем у торсионных аналогов.

Как собрать ось для легкового прицепа своими руками

Если вы добрались до этапа изготовления оси, то можно предположить, что рама и колёса у вас уже имеются. Рассмотрим, как сделать из этого набора полноценную ось для автоприцепа. Примерный алгоритм действий:

выбираем балку. Круглую или с квадратным сечением – не столь важно. Главное, чтобы она была требуемых размеров и выполнена из качественного металла – в противном случае долго она не проходит;
второй шаг – соединение ступичной оси, на которой монтируется ступица, с нашей балкой или трубой. Желательно, чтобы ступичная труба на несколько миллиметров входила внутрь основной – такая конструкция будет крепче. С этой точки зрения труба круглого сечения будет предпочтительнее. Способ их соединения – сварка или крепёж болтами. Сварка надёжнее, но в случае возникновения проблем демонтировать ступичную ось уже вряд ли удастся;
если автоприцеп – одноосный, то существует правило, согласно которому она устанавливается на расстоянии от заднего борта, составляющем 40% от длины прицепа;
замеры места для размещения оси следует производить с максимально возможной точностью;
чтобы облегчить монтаж, переверните прицеп днищем вверх, убедитесь, что вам не будут мешать в работе свисающие шпиндели;
на месте установки оси тщательно зачистите поверхность рамы от загрязнений, измерьте и поделите пополам расстояние между втулками, все контрольные точки пометьте маркером;
ось соединяется с рамой посредством точечной сварки, которая наносится по всей длине контактирующих поверхностей.

На этом можно считать процесс завершённым – вам останется только смонтировать колёса и борта. Что касается типа подвески, то здесь как мы уже отмечали, можно использовать оба варианта, рессорную или торсионную. Впрочем, многие умельцы ставят на самодельный прицеп подвеску пружинно-амортизационного типа, чтобы обеспечить автоприцепу более мягкий ход. Нужно ли это излишество прицепу, который будет перевозить исключительно грузы – решать вам, учтите только, что такая конструкция гораздо сложнее в монтаже и потребует больших усилий по уходу.

Ось в сборке готова

Обычно двух вышеперечисленных разновидностей подвески вполне достаточно для обеспечения достаточных ходовых качеств автомобильного прицепа.

Если заморочиться с изготовлением грузового придатка к автомобилю не хочется или не получается, можно приобрести готовый заводской прицеп (можно посоветовать изделия «Крепыш», «Спутник», МЗСА, «Кремень» и др.).

Как сделать ось для прицепа своими руками?

Транспортные прицепы

Широкое использование полуприцепов и прицепов обусловлено дополнительными удобствами при перевозке тяжестей. На автомобиль приходится только часть нагрузки, что продлевает его эксплуатационный срок. При разгрузке можно сэкономить драгоценное время, отцепив повозку и оставив ее на месте, а выгрузку произвести в удобное время. Такой вариант удобен и применяется для доставки грузов между цехами одного предприятия, расположенными на определенном расстоянии.

Читать еще: Как установить габионы своими руками?

Все прицепные устройства условно делятся на две группы:

Автоприцепы специального назначения позволяют учитывать потребности работы с различными грузами, а универсальных машин для такой работы довольно мало. К распространенным видам относят полуприцепы тяжеловозы, сортиментовозы, панелевозы, цементовозы и другие виды прицепной техники.
Общетранспортная техника включает бортовые, тентованные и другие прицепы различных размеров, предназначенные для перевозки тяжестей любого вида.

Разновидности в зависимости от распределения нагрузки

В конструкциях прицепной техники используются разные системы поворотно-колесного управления для того, чтобы улучшить маневренность и скорость регулирования автопоезда. Сцепные приспособления являются стандартными в большинстве случаев. Если у прицепа активный колесный привод от двигателя автомобиля, то такие повозки называются активными автомобильными поездами.

Для приведения такого активного привода в движение используется механическая передача посредством сцепного приспособления или применяется гидропривод.

Если автопоезд имеет два и больше звеньев, то двигатель располагается в секции сзади. Неофициально существует понятие «трейлер», его используют для перемещения автомобилей, другой техники или негабаритных грузов (длинных или с большим весом).

В зависимости от распределения нагрузки между прицепом и тягачом автоприцепы подразделяются на несколько типов:

Прицеп относится к самостоятельным средствам транспорта и связывается с любым автомобилем с помощью сцепного приспособления иди дышла. Распространенной системой является «крюк-петля». При такой системе вес перевозимого груза через раму прицепа, которая является несущей, и колеса передается на дорогу. Сцепка автомобиля с повозкой используется только для создания тяги.
На полуприцепах применяют устройства со специальным седельным тягачом, который работает с помощью сцепного шкворня. Груз передает свой вес на прицепную несущую раму, затем распределяется между колесами авто и самого прицепа. В этом случае сцепка применяется не только для создания тягового усилия, но и для перераспределения нагрузки. Чтобы во время простоя повозка полуприцепа не опрокидывалась, ее снабжают откидными упорными стойками. Полуприцеп не может передвигаться без сцепки с автомобилем.
Роспуск представляет собой одновременно прицеп и полуприцеп и применяется для транспортировки длинных грузов в составе сформированного для этих целей автомобильного поезда. В этом случае тяжесть груза передается на ложементы специального назначения, которые воспринимают нагрузку в передней части на конники тягача. Задняя часть груза давит на конники роспуска. Груз действует частично на авто и частично на раму роспуска и его колеса. Чтобы правильно распределить вес на роспуске, предусмотрено дышло переменной длины.

Требования к транспортировочным устройствам

Человеку, который самостоятельно желает изготовить транспортную повозку для передвижения грузов, следует изучить требования, предъявляемые к автомобильным прицепам. Эти нормы содержатся в ГОСТ 37 .001.220−1980, который называется «Прицепы к легковым автомобилям». Выборка из этих требований включает следующие положения:

вес прицепа не должен быть больше 1,8 тонны и половины веса главного автомобиля;
статическая нагрузка на шаровой шарнир в его центральной части должна быть в пределах 25−100 КГС (килограмм-сил);
полная длина повозки не должна быть более 8 метров, ширина — не превышать 2 м 30 см, а высота делается в пределах трех метров;
прицеп не должен иметь дорожный просвет менее этой характеристики у двигающего его автомобиля;
для автоприцепа применяется одна ось, но допускается использование двух параллельных, на расстоянии не далее метра одна от другой;
тяговое устройство и сцепка дублируются двумя глухо закрепленными кусками цепи или троса для страховки сцепления при поломке шарнира;
чтобы зафиксировать остановку полуприцепа, в комплекте должны быть противооткатные башмаки в количестве двух штук, их также можно сделать своими руками, а можно купить готовые, заводского изготовления;
если детали кузова располагаются ниже перевозимого груза, а он представляет опасность загрязнения проходящего транспорта, то ставят брызговики или крылья;
сцепка и тяговое приспособление обязательно должны быть изготовлены в заводских условиях, и подтверждается это специальным сертификатом;
должны быть крепления для таблички с номером;
чтобы иметь возможность использовать бортовую сеть машины, предусматривается электрический кабель с присоединенной вилкой и присутствует схема электрического оборудования в том виде, как ее определяет ГОСТ 9209–1976 .

Особенности использования повозок

Автоприцепы используются только в соответствии с назначением, так как это обусловлено аналогичными шинами и колесами с главной машиной, шириной колеи, проезда в определенных габаритах дорожного просвета. Правило не распространяется на тяжеловозы и прицепы-роспуски. Все поломки, проявляющиеся в процессе работы, похожи на неисправности тормозной системы и ходовой части основной машины.

Помимо этого, эксплуатация прицепа нарушается из-за повреждения сцепки или износа поворотного устройства.

Чтоб оттянуть срок ремонта этих систем, нужно проводить регулярный осмотр трейлера. Так как работа устройства связана с постоянной тряской и ударами из-за неравномерного движения по дорогам, то требуется время от времени подтягивать крепления и выравнивать искривленные детали. Перед эксплуатацией нужно проверять исправность рессор, тормозов, освещение, давление в шинах, присутствие запасного колеса, исправность бортовых и кузовных замков.

Буксировка повозок производится по правилам, превышение скорости недопустимо, так же как резкое торможение и неодинаковое распределение груза. Увеличение скорости при движении приведет к вилянию прицепа по бокам. Резкое торможение становится причиной складывания автомобиля и прицепа, этому также способствует торможение с помощью двигателя. Из-за неравномерного складирования перевозимых материалов нарушается устойчивость и прицеп может опрокинуться.

Смотрите также

Комментарии 39

Рассматриваю себе вариант как на скрине, переднюю ось оставлю свою так как ал-ко с тормозюльками и добавлю 2ю как на скрине, рессоры ал-ко, о амиках подумаю после пару км експлуатации

А что сложного в техническом плане? Главное, как говорили, чтобы оси ровно стояли, т.е. равномерно загруженный прицеп можно было за дышло приподнять. Ну и техническое исполнение чтобы было на высоком уровне. Сварочные швы, ступичные узлы, толщина стенки оси и т.д.

Уважаемые господа данная тема направилась не в то русло, чем это обусловлено все понимают… суть воппоса в большей степени по технической части: универсальности платформ прицепов сст и распределения нагрузки на раму. Все остальные ответы, особенно, о нецелесообразности прошу не высказывать. Т.к. каждый сам для себя решает что ему ближе. Обычно человек мыслит как: а неплохо было бы- а можно ли- а сложно ли- а дорого ли- а нужно ли, и примет правильное решение. Не обижайтесь господа! Этот коментарий для тех кто любит все упрощаь.

Как Сделать Ось Легкового Прицепа Из Жигулевской Ступицы 2108 Самостоятельно Своими Руками Ремонт

Практически у каждого владельца автомашины возникает потребность в транспортировке груза больших размеров, но не слишком большого веса. Багажник для таких целей не всегда подходит и тогда на выручку приходит прицеп. Но совершенно не обязательно тратить деньги на покупку такой необходимой в хозяйстве вещи, можно изготовить прицеп легкового автомобиля своими руками.

Начинаем работы с изготовления рамы

Основой любого автоприцепа является его рама. Срок его службы определяется прочностью и жесткостью рамы. Большую надежность соединения может гарантировать использование сварки для собирания в единую конструкцию составляющих частей.

Но начинать работы рекомендуется с уточнения цифр длины и ширины основополагающей конструкции. Ее размер высчитывается по наружной стороне каркаса. При определении ширины нужно к цифровым показателям расстояния по внутренним боковым стенкам добавить удвоенную цифру толщины размера стенки. В случае если вы планируете расположить основание между колесами, вам следует прибавить к полученным показателям еще расстояние между колесом и бортом прицепа.

После того как вы определились с размерами, можно произвести первую примерку каркаса. Для этого профиль из металла нужно разложить на выровненной поверхности в помещении, соблюдая при этом строгую перпендикулярность составляющих каркаса и соединить их при помощи временных зажимов. Этими действиями вы проконтролируете конфигурацию рамы будущего прицепа, для чего потребуется строительной рулеткой определить расстояния рамы по двум диагоналям в прямоугольнике. Показатели длины должны быть равными, разрешается расхождение в 3-5% от получившейся величины. Выполняя данные работы прицеп легкового автомобиля своими руками можно усилить ребром жесткости ввиду того, что геометрическая фигура прямоугольной или квадратной формы является не очень устойчивой для нагрузки.

Начинаем соединять прицеп с автомашиной

В случае, если вы на своем авто пользуетесь еще и иными прицепными устройствами, то для самодельного прицепа следует подобрать шар сцепления аналогичных размеров во избежание дополнительных трудностей.

Читать еще: Как сделать нагревательный элемент своими руками?

При изготовлении данной сцепной части следует помнить, что при наименьшей длине частей соединения вы получаете увеличение быстроты реагирования прицепа на маневры автомашины. То есть даже если ведущие колеса переместились на малую величину, прицеп быстро повторит маневр, что может спровоцировать падение или деформирование находящихся в нем вещей. Наилучшей признана длина от полутора до двух с половиной метров, принимая во внимание предназначения устройства.

Для изготовления прицепного устройства подойдет труба квадратной формы из стали, их вам потребуется три штуки. Будет лучше и прочнее соединить все трубы сваркой и для увеличения прочности произвести усиление данного узла уголком из металла. Перед началом сварочных работ желательно произвести дополнительную примерку для того, чтобы середина места соединения приходилась строго по прицепной оси.

Затем можно приступить к монтированию цепи или троса для страховочных целей. Его длина должна быть такой, чтобы при движении прицепа он не полз по дороге. Для удобства перемещения прицепа без автомашины частенько в сцепке устанавливают складывающееся колесо не очень больших размеров.

Следующим этапом прицеп легкового автомобиля своими руками пополняется муфтой для соединения

При установке муфты соединения можно воспользоваться креплением частей методом сварки или закрепить их на болты. Перед тем как перейти к финальной стадии закрепления на раме, не лишним будет проверить, насколько пазы желоба совпадают по размерам с трубами основания. При этом следует знать, что ширина паза не должна превышать ширину трубы больше чем на полсантиметра.

Если вы закрепите муфту методом сварки, прицеп получит дополнительную прочность данного узла, а для проведения демонтажных работ вам не обойтись без газовой горелки. В случае крепления муфты не сваркой, а болтами прочность получается значительно меньшая. Для таких работ рекомендовано применять болты, имеющие 8 класс прочности, так как крепления низших классов показывают себя при таких нагрузках слабыми элементами. Само соединение будет достаточно сделать на два болта, если их взять больше, то из-за потребности проделывания лишних дыр в месте крепления можно ослабить раму прицепа.

Варианты конструкций

круглая;
квадратная.

Также ось в сборе идет со ступицей и тормозами (не везде). В основном используют 2 вида ступиц:

Подвеска или ось, используемая на автоприцепах, бывает:

торсионной (с тормозами и без);
рессорной (с тормозами и без).

Их мы рассмотрим более подробно.

Рессорные и торсионные

Торсионные модели сейчас очень востребованы и популярны. Это можно объяснить объективными преимуществами:

долго служат;
нет сложностей в эксплуатации;
простое техническое обслуживание;
не обязательно использовать амортизаторы;
имеют небольшие размеры;
между осью и рамой сокращается пространство;
обладают небольшой массой;
это конструкции с независимой подвеской у колес прицепа.

Занимаемся осью устройства

По существующим правилам ось на прицеп следует размещать на длину, которая равняется 40% всей длины самого прицепа с задней стороны. Тщательно измерив длину, следует обозначить место, где будет располагаться будущая ось. Производить ее установку можно сверху вниз, при этом рама располагается перевернутой на ровной поверхности стола на два блока с ребром в четыре сантиметра, а шпиндели должны свободно свисать и не мешать в работе. С того участка, куда планируется установить ось с поверхности рамы убирается краска. Измеряется расстояние между втулками, его нужно разделить пополам, фломастером делается отметка на оси.

Контрольные замеры производят следующим образом: размер ширины рамы делится пополам, получившуюся величину нужно отметить от центра оси (при этом производится корректировка положения) и только после данных действий можно начинать завершающую установку.

Соединение составляющих частей производится методом точечной сварки на всем протяжении контакта. Подвеску лучше всего брать пружинно-амортизационную, пусть она не обладает повышенной прочностью, но с ней прицеп легкового автомобиля своими руками приобретет мягкость хода при езде.

Пневмоподвеска своими руками

Оснащение пневмоподвеской необходимо, если требуется улучшить характеристики ходовой части, особенно по бездорожью. Автомобилисты преследуют цели:

Плавный ход.
Маневренность в поворотах.
Увеличение клиренса на холмистом покрытии.

Чаще переоснащаются «пневмой» дома на колесах. У них удобное размещение дополнительного оборудования и развязка электросети. Внедорожные прицепы оснащаются «пневмой», помогающей мотору на ухабах. Что понадобится для полноценного комплекта двухконтурной подвески на легковой прицеп? Ответ на этот вопрос ясен, если понятно устройство пневмо-тракта, начиная от кнопочек на приборной панели до пневмоподушек. При ручном управлении стоит задуматься о расположении нагнетательных узлов. Будут они на прицепе или в багажнике машины.

В случае если они в автомобиле, предстоит:

Пожертвовать частью багажного пространства.
Оснастить розеточную площадку фаркопа кронштейном для магистральных фитингов.
Удлинить магистральные шланги.

Если же прицеп оснащается оборудованием, то предстоит:

Найти или оборудовать дополнительное место для баллона-ресивера, компрессоров. Можно использовать пространство под днищем или соорудить внутренний закрывающийся отсек.
Произвести перераспиновку розетки фаркопа для дополнительного контакта на электрический компрессор. Хотя запитать можно и от электрики прицепа.

Второй вариант предпочтительней, так как экономятся средства на комплектующих. Стоимость всего оснащения агрегата внедорожного назначения в районе 6 тысяч рублей. Плюс-минус пара тысяч. Смотря, какой производитель выбран.

Необходимые комплектующие для переустройства прицепа:

Комплектующие для пневмоподвески

Основа всего – это пневмоподушки. «Подушки» с кабины Scania, MAN, МАЗ подойдут в самый раз за счет небольшого диаметра, совпадающего с диаметром пружин на подвеске прицепа. Если нет, то самостоятельно изготовить подушку можно, купив резиновый рукав и зажимы (фланцы).
Магистраль – трубка диаметром 6 мм высокого давления соответствующего метража. Использование раздельных магистральных каналов исключит проблему перетекания воздуха из одной пневмоподушки в другую
Фитинги «Camozzi» или другой фирмы.
Для двухконтурной «пневмы» понадобятся 4 электромагнитных клапана «Camozzi», которые выдерживают давление до 18 бар, плюс обратный клапан на компрессор.
Компрессор на 12 вольт, например, марки «Белавто».
Ресивер объемом 4-6 литров.
Отделитель влаги.
Датчик давления. Он замыкает цепь при снижении давления, например, до 6 бар и размыкает при достижении 8 бар.
Манометр, тройник.

Порядок производства работ по устройству пневмоподвески:

Чтобы подобрать пневмоподушки, надо измерить высоту амортизаторов. Делается это следующим образом:
Прицеп опускается под своим весом.
Принимается решение относительно высоты амортизатора и размера пневмоподушки.
Далее с помощью кронштейна пневмоподушка крепится к раме. Обходятся и без кронштейна, но только при условии, что ширина рамы умещает верхний фланец подушки.
Аналогичные действия со стороны другого колеса.
Следует проверить, чтобы подушка не задевала за металлические части прицепа, а то она порвется при работе.
Устанавливается магистраль от фланца до системы регулирования, а далее до системы подготовки воздуха.
В прицепе, под ним или в багажном отсеке авто монтируются компрессор и ресивер.
Производится электрификация оборудования с выводом элементов управления и манометра на приборную панель.
Тестирование выполненной работы.

голоса

Рейтинг статьи
