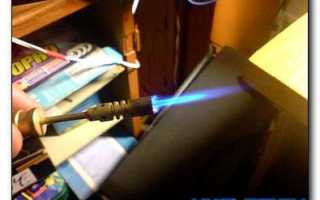

Как сделать мини горелку своими руками?

Газовая горелка своими руками: инструкция по изготовлению

В этой статье мы рассмотрим, как изготовляется газовая горелка для пайки своими руками. Это приспособление часто востребовано и в частном хозяйстве, и в коммерческих целях – для индивидуального технического творчества и разного рода задач по строительству. В частности, с помощью газовых горелок проводят спаечные, слесарно-кузнечные, кровельные, ювелирные работы, получают и для других целей пламя, температура которого превышает 1500°C.

В слесарном деле при помощи газовой горелки можно раскалить металлическую заготовку, чтобы в итоге она получилась достаточно закаленной. При проведении сварочных работ с некоторыми металлами места будущих швов должны быть прогреты.

Параметры для изготовления горелки для пайки

Во-первых, устройство нужно делать из тугоплавких металлов. С правильно настроенной горелкой можно получить температуру свыше 1000°C.
Во-вторых, горелка должна быть оснащена надежным рабочим краном, который в случае опасной ситуации перекроет подачу газа.
В-третьих, нужно использовать надежный узел подключения к баллончику с клапаном или 5-литровому пропановому баллону с редуктором, который исключит риск возникновения аварий.

Ниже показана типовая схема и принцип действия инжекторной газовой горелки:

Горелка своими руками – чертежи

Внутренний диаметр трубки вкладыша (1) должен быть на 0,5 мм меньше, в сравнении с внутренним диаметром насадки. Внутри приварена шайба (2) с отверстиями для воздуха. Втулкой (2) фиксируется трубка с ниппелем.

Конструкция отличается тем, что при перемещении вкладки в насадке возможна регулировка подсоса воздуха через отверстия для вентиляции – и в итоге регулировка температуры огня в большом диапазоне.

Изготовление газовой горелки из подручных материалов: поэтапно

Список материалов и инструментов:
• дрель;
• болгарка;
• молоток;
• наждачная бумага;
• заготовки из латуни для форсунки рассекателя;
• тонкая латунная трубка диаметром 15 мм;
• деревянные бруски;
• тиски;
• силиконовый уплотнитель или ФУМ-лента;
• шланги для соединения;
• вентиль для регулировки.

Как изготовить форсунку и ручку

В первую очередь берем латунную трубку и приделываем к ней ручку – например, из старой горелки, или из деревянного бруска, перед этим его обработав. В бруске сверлим отверстие под латунную трубку с соответствующим диаметром. Засунув трубку в брус, закрепляем ее силиконом или эпоксидной смолой.

Далее приступаем к более трудоемкому и длительному этапу работы – изготовлению форсунки. Отверстие по размеру желательно должно быть 0,1 мм.

Сверлом можно проделать отверстие чуть больше, и затем края подогнать до 0,1 мм. Отверстие должно иметь правильную форму, чтобы пламя было ровное.

После этого фиксируем заготовку в тисках, берем молоток и аккуратно, в вертикальной плоскости с «оттяжкой» к середине заготовки наносим удары по будущей форсунке. Изделие равномерно прокручиваем для образования идеального отверстия.

Затем берем наждачную бумагу с мелкой зернистостью и шкурим головку форсунки. Для соединения с трубкой на заднюю часть изделия наносится резьба, также элементы можно просто спаять – но в дальнейшем ремонт деталей будет более сложным.

Теперь мы присоединяем устройство к газовому баллону и поджигаем его – горелка своими руками готова к работе. Однако здесь можно увидеть, что для регулировки газового потока можно только открывать и закрывать кран газового баллона, и так получить нужное пламя весьма сложно. Что мы можем сделать?

Как улучшить регулировку пламени

Для нормальной работы нашего самодельного агрегата мы установим на него рассекатель и кран. Кран монтировать лучше возле ручки, на расстоянии около 2–4 см, но можно закрепить и на подводящую трубку. Как вариант – взять кран горелки от старого автогена или другой аналогичный кран, который крепится резьбой. Чтобы уплотнить соединение, берем ФУМу-ленту.

Рассекатель устанавливаем на трубе с форсункой, он изготовляется из латуни, диаметр 15 мм. Самым оптимальным вариантом является деталь цилиндрической формы, где есть отверстие под трубку с форсункой.
В случае отсутствия таковой, делаем так:
1. Берем трубу из латуни диаметром 35 мм и отрезаем кусок 100–150 мм.
2. Берем маркер, отступаем от конца и намечаем 3–5 точек, с равным расстоянием между ними.
3. Сверлим в трубе отверстия 8–10 мм, берем болгарку и к ним ровно делаем пропилы.
4. Подгибаем все к центру и привариваем к трубе горелки.

Горелка своими руками: видео

Как сделать газовую горелку своими руками в домашних условиях?

Использование газового топлива неэффективно, без применения специальных горелок.

Сегодня рынок предлагает немалый выбор конструкций, от профессиональных, создающих температуры до 1500 градусов и выше, до бытовых устройств, которые нужны для отопления, готовке пищи.

Тем не менее самостоятельно изготовление этих устройств домашними умельцами обычное дело. Причина проста — газовая горелка своими руками, приспособленная к конкретной задаче и условиям работы удобнее, даже если обходится дороже фабричной.

Виды и классификация

По назначению устройства разделяют на профессиональные и бытовые.

К первым относятся:

• Горелки для работы связанных с обработкой металла: для пайки, кузнечных, сварочных.
• Устройства для общестроительных, дорожных работ, устройстве кровли, работах по обжигу дерева, очистке от старой краски.
• Технологическое оборудование различного назначения. К примеру, сушильные камеры, инструменты пищевой промышленности.

Из бытовых это газовая плита, форсунки домашних печей, отопительных котлов, газовые конвекторы.

К бытовым можно отнести устройства домашней мастерской. Именно тут чаще всего встречаются горелки своими руками не только изготовленные, но изначально спроектированные под выполнение специфических задач.

Устроены они по двум основным схемам:

• инжекторные или инжекционные;
• с полным предварительным смешиванием рабочей смеси, или эжекционные.

В первом типе воздух (или кислород) захватывается подаваемой струей газа. У вторых получение газовоздушной смеси происходит в предварительной камере.

Что необходимо чтобы сделать?

Сначала инструменты. Хотя по большей части сборку делают из уже готовых элементов, необходимы:

1. Ножовка по металлу.
2. Дрель с набором сверл.
3. Пассатижи, отвертка, напильники личной, бархатный либо соответствующие надфили.
4. Набор плашек и метчиков с держателями.
5. Слесарные тиски.

Из основных материалов понадобятся:

1. Резиновый или силиконовый шланг для подключения устройства к баллону с газом.
2. Два газовых вентиля: главный, открывающий подачу газа и регулировочный, служащий для изменения количества газа подаваемого в зону горения.
3. Трубка с тонким отверстием на выходе— жиклер (форсунка).

[stextbox газовый жиклер называют ниппелем, что неправильно и противоречит принципу работы устройства. Ниппель — трубка с резьбой, нередко со встроенным клапаном. Служит для соединения деталей. Жиклер обеспечивает впрыск нужного количества топлива в смесительную камеру (к примеру — жиклер карбюратора).[/stextbox]

1. Трубки для тела изделия, камеры инжектора с соплом.
2. Рукоятка.

Точный список определится при подробной проработке чертежей самодельной газовой горелки, исходя из заготовок, имеющихся в распоряжении.

Как горючее используют:

• пропан или пропан-бутановую смесь;
• метан или природный газ;
• ацетилен;
• водород.

У каждого газа свои особенности. Для бытовых, а также самодельных систем наиболее удобен ацетилен, пропан, а также его смесь с бутаном.

Водородный баллон достать довольно сложно, у метана давление выше, чем у бытового газа, ему необходим редуктор.

Безопасность работы

Главный травмирующий фактор при использовании и наладке горелки — температура.

Опасен и газ, даже бытовой, о чем свидетельствуют несчастные случаи, связанные со взрывами, либо отравлением.

Мощность пропановой горелки зависит от диаметра инжектора и форсунки. Нужно помнить: горит не сам газ, а смесь его с воздухом (кислородом).

Чем больший объем вступает в реакцию, тем сильнее факел. При этом возрастает опасность получить в инжекторной камере опасную пропорцию пропана с воздухом, а как следствие небольшой взрыв — хлопок.

Поэтому самодельная горелка не нужна слишком большой. Как правило, диаметр инжектора не превышает 3-5 см, а отверстие жиклера 0,5 мм.

[stextbox Работайте в проветриваемом помещении либо на улице. Для защиты рук используйте перчатки.[/stextbox]

Какую делать?

Перед тем как приступить к изготовлению, выберем подходящий тип горелки из следующего перечня:

1. атмосферные инжекционные;
2. эжекционные;
3. с наддувом.

Второй и третий тип более сложен для изготовления. А чтобы организовать наддув понадобится сжатый воздух либо кислород, а значит компрессор либо еще один баллон.

Проще всего для самостоятельного исполнения будет первый тип, именно его стоит предпочесть.

Управление процессом атмосферной горелки происходит регулировочным вентилем. Поэтому от того, какой подвернется, во многом зависит выбор типа, а также модели самого устройства.

Нужно помнить, что горение того или иного газа зависит от диаметра отверстия жиклера. Водородный жиклер имеет его несколько меньше, пропановый — больше.

Конструкции, схемы, чертежи, технология сборки

В первую очередь понадобится чертеж будущего устройства, эскиз или схема горелки, с размерами.

Найти готовый несложно с помощью интернета. Если вы представляете общие принципы работы устройства, владеете методикой его расчета, разработать проект можно самостоятельно.

Как простой вариант — использовать вентиль от баллона из-под пропана или кислорода, известный как модель ВК-74 (см. схему).

К боковой резьбе вытачивают штуцер, который одновременно будет служить рукоятью. Можно использовать подходящую по размеру трубу. На одной ее стороне нарезать внутреннюю резьбу, с другой сделать хвостовик для надевания газового шланга.

На ту резьбу, которой он крепится к баллону, навинчиваем заглушку. В ее торце сверлим отверстие, нарезаем резьбу под жиклер. К заглушке на стальных спицах привариваем сопло, которое одновременно послужит инжекторной камерой.

Еще проще, если вам попадется старый ацетиленовый резак или бензорез. По сути, это готовая горелка. Достаточно убрать, чтобы не мешали, части связанные с подачей кислорода, газовое сопло заменить жиклером, закрепить над ним инжекторную камеру-сопло.

Совсем крохотную газовую горелку можно изготовить из штуцера для накачки баскетбольных мячей, иголки шприца и парочки капельниц, или как их называют медицинских «систем» капельного введения лекарств. Работать самоделка может даже от баллончика для заправки зажигалок.

Регулировочные роликовые зажимы исполнят роль вентилей.

Правда, к этому устройству нам понадобится принудительная подача воздуха, для инжекции атмосферного воздуха диаметр сопла слишком маленький. С этой целью можно использовать компрессор аквариума, либо старого холодильника.

У иглы шприца и штуцера аккуратно стачиваем острие. После этого, иглу шприца слегка согнув вставляем в боковое отверстие штуцера, так, чтобы конец слегка вышел из срезанного кончика.

Место ввода иглы обматываем медной проволокой, хорошо пропаиваем с кислотой.

Горелка готова. Осталось подсоединить к ней газ и воздух .

Форсунка и ручка — варианты изготовления

Если взглянуть со стороны, ручка и форсунка, по сути, весь агрегат. Остальное трубки и вентили, подводящие газ.

Для форсунки можно приобрести латунный жиклер от газовых приборов. Они без проблем продаются, стоят копейки.

Если нужна особая конструкция, поступить можно следующими образом.

Подходящую заготовку зажимаем тисками.

[stextbox не смять резьбу зажимая деталь в тиски воспользуйтесь прихватите сначала обычной деревянной прищепкой.[/stextbox]

Аккуратно сверлим отверстие сверлом подходящего диаметра, не доходя до конца около миллиметра. Стачиваем оставшийся металл, до появления точки, оставленной самым кончиком сверла.

После этого, тонким сверлом или закаленным шилом изнутри пробиваем отверстие нужного диаметра.

В качестве рукоятки можно использовать любой подходящий предмет. Подойдет ручка от старого паяльника, обрезок толстостенного шланга, просверленный кусок дерева.

Для фиксации деталей и шлангов используем зажимные хомуты, клей термопистолета.

Регулировку и настройку пламени горелки производят следующими способами:

1. вентилем регулировки газа — текущая;
2. перемещением форсунки (жиклера) по оси инжекционной камеры, изменением его отверстия.
3. изменением размера и формы приточного окна, через которое поступает атмосферный воздух.

Последние два способа применяются при настройке. При эксплуатации их менять не требуется. Однако если вы не уверены в точности расчетов конструкции стоит позаботится о возможности их регулировки.

Пара слов под занавес

Как вы могли убедиться особой сложности в том, как сделать горелку нет. Задача эта позволяет проявить творчество, смекалку с фантазией. Возможных вариантов решения не счесть.

При этом самостоятельно изготавливать ее есть смысл из интереса. Либо когда необходимо устройство с необычными характеристиками заводской аналог, которого представляется излишне дорогим.

Как сделать газовую горелку своими руками

Изготовление мини-горелки

Миниатюрная горелка

Если вам нужно работать с мелкими деталями или платами, то такая большая горелка вам совсем не подойдет. В таком случае можно изготовить небольшую горелку из подручных средств, которая будет выдавать температуру до 1000ºC. Вам понадобятся:

1. Обычная капельница – 2 шт.
2. Игла для накачивания мячей.
3. Игла для медицинского шприца.
4. Паяльник.
5. Напильник.
6. Медная проволока.
7. Плоскогубцы.
8. Шлифовальный камень.
9. Флюс для пайки.
10. Термопистолет.

Устройство самодельной мини-горелки

Вооружившись всеми инструментами, можно приступать к работе. Для удобства разделим процесс на такие этапы:

1. Первым делом напильником нужно сделать пропил в игле для мяча. Он должен быть немного дальше середины. Бывают иглы, в которых такое отверстие уже есть, это еще лучше.
2. Затем возьмите иглу от шприца и изогните ее примерно на 45˚ посередине.
3. Так как на кончике игла срезана под углом, ее нужно сточить на шлифовальном камне так, чтобы образовался ровный, прямой срез.
4. Вставьте в отверстие иглы для мяча тонкую иглу. Ее кончик должен выступать на 1–2 мм.
5. Зафиксируйте иглу, обмотав место соединения тонкой медной проволокой.
6. Фиксация иглы Смажьте проволоку флюсом и припаяйте место соединения, чтобы сделать все герметичным.
7. Достаньте капельницы и подсоедините их к основаниям двух игл.
8. Зажимы-регуляторы сдвиньте к иглам, они будут служить ручкой и регуляторами подачи воздуха и газа.
9. Соедините их между собой термопистолетом.
10. Вот и все, теперь остается только подключить источник газа (зажигалку или газовый баллончик) и баллон со сжатым воздухом.

Через толстую трубку будет проходить газ, а через тонкую (медицинскую) сжатый воздух. Изменять давление газа и сжатого воздуха можно благодаря регуляторам капельницы. Такая маленькая горелка будет полезна для использования в домашних условиях.

Газовая горелка – полезный инструмент в умелых руках. Для того чтобы иметь ее, необязательно идти в магазин и тратить деньги на покупку. Все можно сделать самостоятельно. Главное, подготовить все материалы и инструменты, а также исследовать технологию по изготовлению горелки. Перед тем как приступать к работе, рекомендуем ознакомиться с устройством инструмента и принципом его работы. Тогда вам будет гораздо легче выполнить все самостоятельно.

Вентиляторные

В таких устройствах воздух нагнетается вентилятором в том количестве, которое потребуется. Благодаря принудительной подаче кислорода удается выиграть в следующем:

1. Мощность ничем не ограничена – с помощью вентилятора любое количество газового топлива можно обеспечить достаточным для полного сгорания объемом воздуха.
2. Камеру сгорания можно сделать закрытой, то есть изолированной от помещения котельной. Воздух в такую камеру поступает извне – по специальному воздухопроводу. Соответственно, исключается опасность попадания дымовых газов в дом из-за обратной тяги, а требования к приточной вентиляции котельной снижаются. В котле с атмосферной горелкой устройство закрытой камеры было бы невозможно, так как сила естественной тяги не смогла бы преодолеть аэродинамическое сопротивление воздуховода и доставить к горелке достаточное количество воздуха. Следует подчеркнуть, что для функционирования котла с закрытой камерой устанавливать отдельный воздуховод не нужно: применяются т.н. коаксиальные дымоходы, представляющие собой трубу в трубе. Дымовые газы отводятся по внутренней трубе, а свежий воздух подводится по цилиндрическому каналу между стенками труб – внутренней и наружной.
3. Устройства с принудительной подачей воздуха «умеют» производить самонастройку, благодаря чему участие пользователя сводится к минимуму.

Наддувная газовая горелка

Вентиляторные горелки стоят дороже атмосферных и более шумны в работе. Кроме того, они не могут работать без электричества, поэтому их приходится оснащать источниками бесперебойного питания.

Существует еще один тип горелок – диффузионно-кинетические. Такие устройства обычно можно видеть в мощных обогревателях промышленного уровня. Они сочетают в себе принципы атмосферной и наддувной горелок.

Зачем нужна газовая горелка

Мощные газовые горелки используются для сварки чугуна, для газовой сварки металлических деталей и конструкций с неразъемным соединением. Менее мощные газовые горелки применяют для пайки автомобильных радиаторов и трубопроводов топливных систем и тормозных систем, элементов системы охлаждения и отопления. Но самое главное качество, которое отличает газовую горелку от обычного газового пламени — стабильность формы и температуры факела, а также возможность точной регулировки подачи газа и кислорода и возможность реализации газовой горелки с пьезорозжигом.

Регулировка этих параметров поможет установить такую температуру нагрева, которая позволит спаять… Стоп, а что такое пайка и чем она отличается от сварки?

Как добиться безопасности

Тут дело в т. наз. числе Рейнольдса Re, показывающем взаимосвязь между скоростью потока, плотностью, вязкостью текущей среды и характерным размером области, в которой она движется, напр. диаметром поперечного сечения трубы. По Re можно судить о наличии турбулентности в потоке и ее характере. Если, к примеру, труба не круглая и оба характерных ее размера больше некоторого критического значения, то появятся вихри 2-го и более высоких порядков. Физически выделенных стенок «трубы» может и не быть, напр., в морских течениях, но многие их «фокусы» объясняются именно переходом Re через критические значения.

Далеко не все самодельные газовые горелки точно рассчитываются согласно законов газовой динамики. Но, если произвольно изменить размеры деталей удачной конструкции, то Re топлива или подсасываемого воздуха может скакнуть за пределы, которых оно придерживалось в авторском изделии, и горелка станет в лучшем случае коптящей и прожорливой, а, вполне возможно, и опасной.

Диаметр инжектора

Определяющим параметром для качества газовой горелки является диаметр сечения ее топливного инжектора (газового сопла, форсунки, жиклера – синонимы). Для горелок на пропан-бутане на обычную температуру (1000-1300 градусов) его можно ориентировочно принять таким:

• На тепловую мощность до 100 Вт – 0,15-0,2 мм.
• На мощность 100-300 Вт – 0,25-0,35 мм.
• На мощность 300-500 Вт – 0,35-0,45 мм.
• На мощность 500-1000 Вт – 0,45-0,6 мм.
• На мощность 1-3 кВт – 0,6-0,7 мм.
• На мощность 3-7 кВт – 0,7-0,9 мм.
• На мощность 7-10 кВт – 0,9-1,1 мм.

В высокотемпературных горелках инжекторы делают более узкими, 0,06-0,15 мм. Отличным материалом для инжектора послужит отрезок иглы для медицинского шприца или капельницы; из них можно подобрать сопло на любой из указанных диаметров. Иглы для надувания мячей хуже, они не жаропрочны. Их используют более как воздуховоды в микрогорелках с наддувом, см. далее. В обойму (капсюль) инжектора его запаивают твердым припоем или вклеивают жаропрочным клеем (холодной сваркой).

Мощность

Делать газовую горелку на мощность свыше 10 кВт ни в коем случае не следует. Почему? Допустим, КПД горелки 95%; для любительской конструкции это очень хороший показатель. Если мощность горелки 1 кВт, то на саморазогрев горелки уйдет 50 Вт. О 50 Вт паяльник можно обжечься, но аварией он не грозит. А вот если сделать горелку на 20 кВт, то лишним будет 1 кВт, это уже оставленные без присмотра утюг или электроплитка. Опасность усугубляется тем, что ее проявление, как и числа Рейнольдса, пороговое – или просто горячо, или вспыхивает, плавится, взрывается. Поэтому чертежи самодельной горелки более чем на 7-8 кВт лучше и не искать.

Арматура

Третий фактор, определяющий безопасность горелки – состав ее арматуры и порядок пользования ею. В общем схема такова:

1. Горелку ни в коем случае нельзя гасить регулировочным вентилем, подачу топлива прекращают вентилем на баллоне;
2. Для горелок мощностью до 500-700 Вт и высокотемпературных (с узким инжектором, исключающим переход Re газового потока за критическое значение), питаемых пропаном либо изобутаном от баллона до 5 л при наружной температуре до 30 градусов, допустимо совмещать регулировочный и запорный вентили в одном – штатном на баллоне;
3. В горелках на мощность более чем 3 кВт (с широким инжектором), или запитанных от баллона более чем на 5 л, вероятность «проскока» Re за 2000 весьма велика. Поэтому в таких горелках между запорным и регулировочным вентилями обязательно нужен и редуктор, поддерживающий в подающем газопроводе давление в определенных пределах.

Основные требования

Перечислим признаки качественной газовой горелки:

1. Топливо сгорает полностью: данное требование является очень важным, так как при неполном сгорании газа не только падает КПД отопителя, но и происходит загрязнение атмосферы оксидом азота и угарным газом.
2. Устройство имеет достаточно продолжительный срок службы.
3. Конструкция предельно проста, установка не вызывает затруднений.
4. Издаваемый горелкой шум не превышает допускаемых санитарными нормами значений.

Если горелка является комбинированной, то есть она способна работать с различными видами топлива, то перенастраиваться на тот или иной вид горючего она должна быстро и просто.

Газовая горелка своими руками на пропане: пошаговые инструкции по сборке самодельных горелок

Для владельцев загородной недвижимости, да и просто для тех, кто любит мастерить полезные в хозяйстве вещи, периодически возникает необходимость пайки чего-либо. Для этой цели хорошо подойдет газовая горелка, с помощью которой можно нагревать детали для их последующей обработки, совершать пайку или ремонт кровли.

Согласитесь, сейчас высокотемпературную горелку не проблема приобрести в строительном магазине, но обойдется такое приспособление в несколько раз дороже самодельного. А работать горелка будет ничуть не хуже заводского аналога.

Из нашего материала вы узнаете, как собирается газовая горелка своими руками на пропане, какие инструменты и материалы потребуются для этого.

Устройство пропановой горелки

Перед тем, как приступать к самостоятельному изготовлению газовой горелки стоит разобраться с ее конструктивными особенностями и принципом работы.

Как правило, пропановая горелка состоит из следующих элементов:

• корпус;
• рукоятка;
• распределительное сопло;
• газовый шланг;
• газовая трубка;
• баллон с пропаном;
• редуктор;
• хомуты для крепления.

По шлангу из баллона под давлением подается пропан. Объем газа регулируется рабочим краном на баллоне, но в целях безопасности стоит дополнительно установить понижающий редуктор.

Для открытия/закрытия подачи газа используется запорный кран. Он находится за основным вентилем. Регулировка интенсивности пламени выполняется при помощи рабочего крана.

На один конец газового шланга, по которому происходит подача газа, крепится специальная насадка, на конце которой расположен ниппель. Ниппель вместе с газовой трубкой помещаются в металлический стакан, где собственно и происходит создание горючей смеси.

Далее горючая смесь через сопло под давлением поступает в область сгорания. Для поддержания равномерного процесса горения в сопле специально предусмотрены отверстия.

Ознакомившись с конструкционными особенностями устройства можно приступать к созданию газовой горелки своими руками, тем более, что это не так сложно, как может показаться на первый взгляд.

Инструкции по изготовлению самоделок

Далее мы расскажем о нескольких вариантах самодельных пропановых горелок, которые можно сделать своими руками. Для того чтобы соорудить простейшую горелку не потребуется много сил и умений, но над созданием двух остальных вариантов придется более усердно потрудиться.

Вариант 1 — простейшая горелка из куска трубы

Для сооружения такой горелки потребуется совсем немного времени и усилий. Но к процессу создания самоделки нужно подходить со всей ответственностью, ведь работать придется с взрывоопасным веществом и любая погрешность в конструкции устройства может привести к печальным последствиям.

С помощью такого устройства можно нагревать металлические заготовки для ковки или прогревать их перед сваркой, а также можно выполнять ремонт битумной кровли. Владельцу частного дома такая самоделка в хозяйстве точно не будет лишней.

Чтобы изготовить самодельную газовую горелку потребуются следующие инструменты и материалы:

• два куска трубы разного диаметра;
• штуцер;
• газовый шланг;
• редуктор;
• баллон с пропаном;
• сварочный аппарат;
• болгарка.

Подготовив все инструменты и материалы можно приступать к сборке пропановой горелки. Но перед этим рекомендуем ознакомиться с правилами безопасной работы с болгаркой.

ГОРЕЛКА СВОИМИ РУКАМИ фотоинструкция по сборке

Добрый день дорогие камрады! Вот наконец дошли руки выложить фотоотчет (много фоток) по изготовлению горелки работающей на спирту бензине и ацетоне(внимание ацетон не рекомендуется так как очень взрывоопасен), горелка пригодна как для приготовления пищи так и для обогрева палатки так как не чадит, модификаций горелки несколько, девайс эволюционировал по мере тестирования,тут представляю один из модов.

(фотки при нажатии разворачиваются в лучшем качестве)

для изготовления нам понадобяться следующие материалы:

1. Медные трубки d 6 мм три штуки (одна про запас)

2. плашки для нарезки резьбы

3. термо и маслостойкая резина для прокладок

4. песок или мелкая соль и «глухие» гайки для процеса закручивания трубок -форсунок

5. гайки с пресс шайбой

6. шнур хб, и асбестовый шнур (фото см. далее)

7. также понадобиться ваш ящик с инструментом и умелые руки 🙂

для какркаса горелки был выбран кожух от конечного выключателя (хотя можно использовать практически любую жестяную банку, ниже есть видео самой первой горелки изготовленной по подобному принципу и там как раз используется маленькая жестяная банка от леденцов 🙂 )

ниже хбшный канатик для изготовления фитилей и асбестовый шнур для герметизации резьбовых соединений

нарезаем резьбу на обоих концах трубок

глушим трубку гайкой с одной стороны.

засыпаем песок или соль которые вы приготовили, трамбуем и глушим трубку с другой стороны.

подготавливаем что либо дя закрутки трубок в данном случае используется ручка отвертки

сгибаем трубки как показанно на фото.

должно получиться две вот таких заготовки

замеряем глубину топливного резервуара (трубка должна на три мм. не доставать до дна), далее снимаем с трубок заглушки, высыпаем песок нарезаем резьбу до самого сгиба петли и отрезаем концы по размеру резервуара..

чтобы дальнейшая нарезка резьбы шла легче можно натереть заготовку мылом

дадее проделываем шилом или сверлом отверстие в центре петли каждой заготовки.

диаметр отверстия 0.7-1.0 мм

далее стачиваем ножки трубок под конус.

далее накручиваем гайки с прессшайбой до конца резьбы.

получаем вот такие заготовки, следующий шаг — делаем отверстия в трубках ниже пресс шайб

отверстия будут находиться внутри корпуса и выше уровня топлива они служат для сброса излишнего давления, следующим шагом глушим лишние отверстия в корпусе нашей горелки (если вы используете обычную жестяную банку этот шаг можно пропустить)

все резьбовае соединения конструкции обматываем волокнами асбестового шнура для герметизации, далее сверлим отверстия для трубок — форсунок в верхней части кожуха

вставляем трубки в отверстия и затягиваем гайками не забывая обернуть асбестовым волокном

далее готовим фитили нам понадобиться хбшный шнур и тонкая медная проволка (примерно как фитили бензиновых зажигалок)

изготовленные фитили проталкиваем в трубки с помощью пластикового хомутика «стяжки» либо с помощью стальной проволки.

после этого готовим резиновую прокладку на крышку-днище нашей горелки и устанавливаем ее.

из той же самой резины делаем прокладку на гайку закрывающую боковое круглое отверстие для заправки топлива. Все горелка готова.

наливаем топливо внутрь через круглое заправочное отверстие при этом помним что дырки на трубках внутри корпуса не толжны быть залиты, через них сбрасывается излишнее давление

затем наливаем пару капель топлива прямо под петли трубок сверху горелки и пожджигаем.

как только топливо сверху прогорит и форсунки нагреются горелка выходит на рабочую мошьность это занимает меньше минуты.

Видео тестов в полевых условиях (кипячение котелка при -27 С ) выложу чуть позже, пробуйте задавайте вопросы буду рад помочь.

видео аналогичных горелок смотрим ТУТ

отдельное спасибо камраду Жмот 🙂 (именно его золотые руки изготовили сей девайс)

как обещал добавляю свое видео действующих образцов

горелка мини, самая первая модификация

горелка финальная(та что описана в статье) тест сравнение, там где стоит котелок вдв горит обычная бензиновая горелка а на форсунках греется котелок солдатский (кстати он % на 20 больше вдвшного и закипел минут на 7 раньше) температура окружающей среды -27 С
