Как сделать лебедку на машину своими руками?

Лебедка из стартера своими руками

Лебедка – это такое приспособление для поднятия, спуска или перемещения груза. Для чего нужна лебедка в гараже? Ответ простой. Для поднятия и опускания различных грузов. Заядлым авто ремонтникам без неё никак. Цена обычной электрической лебедки стартует от 10 000 рублей. За эту, немаленькую сумму, вы получите лебедку сомнительного качества, грузоподъемностью до 1 тонны. Этого вполне хватит вам для ремонта и обслуживания легковых автомобилей.

Если же вы хотите сэкономить свои денежные средства, то можно сделать электрическую лебедку своими руками, а за оставшиеся деньги купить хороший набор ключей для своего гаража. Для изготовления такого приспособления нам понадобится автомобильный стартер, подходящая шестереночная передача, барабан, железный трос и немного листового металла различной толщины, труба, шпильки и гайки. Мы предоставим вам чертежи лебедок своими руками, расскажем и покажем, как сделать все максимально быстро и надежно, а главное из подручных материалов. Некоторых деталей у вас может и не быть, но это не есть большой проблемой – такие вещи покупаются на блошином рынке за считанные копейки. Не будем тянуть резину, и отправимся в мастерскую, изготавливать сей чудесный и незаменимый инструмент для гаража.

Виды лебедок для гаража

Существует несколько видов лебедок для гаража, которые отличаются по способу работы. Иногда лебедки используются не только для вертикального поднятия груза, их используют, также, для горизонтального перемещения. По технологии поднятия грузов тележки разделяются на электрические и ручные.

Ручная лебедка – простейший вид лебедок, в которой для поднятия грузов используется ручная сила. Сделать лебедку трещотку своими руками не получится, без специального механизма, хотя если постараться, то можно что угодно сделать. Такие лебедки используются в том случае, когда груз нужно поднять очень медленно или на небольшое расстояние. Электрическая лебедка не даст вам такую точность подъема, как ручная. Такая лебедка характеризуется своей простотой, надежностью и долговечностью. Если вы хотите, но не знаете, как сделать ручную лебедку своими руками, то мы, специально для вас, разместили простой чертеж ручной лебедки.Электрическая лебедка – такой вид лебедок используют для быстрого поднятия грузов на большую высоту. Такая лебедка полностью исключает применение физической силы человека. Управляется такая лебедка при помощи пульта с кнопками, который подключается непосредственно к электродвигателю лебедки или работает дистанционно.

В данной статье мы и поговорим про то, как сделать электрическую лебедку из стартера своими руками. Ручную лебедку сделать намного проще, но её использование не так эффективно, как от электрической. Подбираем все необходимые детали, изучаем инструкцию, и пробуем повторить все в своем гараже. В гараже обязательно должен быть источник энергии с 12 В. Потому, как использование автомобильного аккумулятора не обеспечит вас постоянной энергией. Его хватит на 2-3 минуты работы такой лебедки.

Делаем лебедку из стартера своими руками

Для начала нам нужно определиться, что мы хотим от лебедки. В основном она нужна для поднятия различных грузов. Если лебедка в гараже, то в основном это двигатель, коробка переключения передач, различные узлы и агрегаты, вплоть до поднятия самого автомобиля. Исходя из этого, нам понадобится подвесная, возможно даже подвижная, конструкция. Попробуем же сделать лебедку своими руками из подручных материалов.

Для изготовления такой лебедки мы будем использовать редукторный стартер автомобилей семейства ВАЗ. Стоит учитывать, что такой стартер не рассчитан на длительную работу, и от такого использования может перегреваться. ВАЗовский стартер довольно мощный, и наиболее подходит для изготовления электрической лебедки. Чтобы сделать самодельную лебедку из стартера своими руками, нам понадобится:

Стартер (любой стартер ваз 2101 – 07).
Понижающий редуктор (в данном случае, используем редуктор из старого советского перфоратора).
Переходная муфта – нужна для соединения стартера и редуктора.
Барабан для намотки троса.
Вал с шестернёй для вращения барабана и подшипники.
Уголок для изготовления пространственного короба для электролебедки.
Немного листового металла для создания защитного кожуха.

Наша самодельная лебедка из стартера рассчитана на поднятие грузов до 300 кг. Если применить полиспасты, то грузоподъемность поднимется в два раза. Таких тяжелых грузов в гараже, конечно же, нет, но использование блока/полиспаста снизит скорость подъема груза, тем самым уменьшит нагрузку на двигатель стартера и продлит срок службы щеток в электродвигателе.

Пошаговая инструкция по изготовлению электролебедки из стартера

Когда все необходимые детали собраны, то можно приступать изобретательству. Велосипед заново придумывать, конечно же, никто не будет, но предстоит немного пораскинуть мозгами. И так, у нас есть все необходимые детали, чертежи, схемы, немного проводов, болтов и желание – можно приступать к изготовлению лебедки из стартера своими руками.

ШАГ 1 : стартер. Разбираем стартер. Для изготовления лебедки не нужно втягивающее электромагнитное реле. Снимаем его сразу, и переходим к разбору самого двигателя. Снимаем переднюю крышку стартера и привод включения (бендикс). Пока стартер разобран на части, то можно обслужить его. Заменить или смазать подшипники и заменить щетки. Собираем стартер в обратном порядке, только без передней крышки и бендикса.

ШАГ 2 : редуктор. Подготавливаем понижающий редуктор для самодельной лебедки своими руками. Его также стоит обслужить. Чистим и смазываем весь механизм. В принципе никаких других манипуляций с ним делать не нужно. Оставляем его в покое, и отправляемся делать переходную муфту для того, чтобы подружить наш редуктор с двигателем стартера.

ШАГ 3 : соединяем редуктор и стартер. Для изготовления лебедки из стартера нужно «подружить» шестереночный вал редуктора и вал стартера. Соединить два шестереночных вала можно при помощи переходной муфты или просто приварить один вал ко второму (что мы и сделали).

ШАГ 4 : защитный кожух. Для того чтобы закрыть пространство между редуктором со стартером нам необходимо сделать защитный кожух. Для этого нужно найти трубу подходящего диаметра. Напомним, что диаметр стартера 2101 равен 82,5 мм. Берем трубу (в нашем случае это г/к труба, диаметром 83 мм), отрезаем нужный кусок трубы. Примеряем его к стартеру и редуктору. Электродвигатель стартера имеет ровный край, а край понижающего редуктора имеет характерные выступы. Делаем соответствующие пазы в трубе. После этого у нас получается единый корпус самодельной лебедки из стартера.

Ну, редуктор с мотором стартера мы сдружили, осталось сделать барабан для наматывания стального троса и привод от редуктора к барабану. Для этого дела, нам нужно подобрать подходящее шестереночное колесо и вал. Отправляемся на поиски всего этого добра, и снова в гараж. Ведь электрическая лебедка сама себя не изготовит!

Делаем барабан для намотки троса лебедки своими руками

Для изготовления барабана нам понадобится небольшой кусок трубы, и немного листового железа толщиной не менее 3 мм. Не будем тянуть резину, и приступим к изготовлению барабана для электрической лебедки. Для изготовления барабана электролебедки можно использовать чертежи барабана обычной ручной лебедки своими руками.

ШАГ 1 : основание барабана. В качестве основания барабана используем трубу диаметром 100 – 150 мм, и толщиной стенки не менее 2 мм. Отрезаем кусок трубы размером 300 мм. Для захвата троса нужно просверлить в трубе отверстие, и подобрать подходящий болт с гайкой, которые в дальнейшем будут крепить трос на барабане лебедки своими руками.

ШАГ 2 : стенки барабана. Для того чтобы трос не слетал с основания барабана, по краям трубы нужно приварить два металлических круга одинакового диаметра. Диаметр каждого круга 300 – 400 мм, толщина не менее 3 мм. В этих кругах, посредине, нужно сделать два отверстия под будущий приводной вал с шестерней для вращения барабана лебедки из стартера. Привариваем круги к трубе.

ШАГ 3 : вал с шестерней. К барабану нужно приварить вал с шестерней. Продеваем вал через стенки барабана, и намертво привариваем его к ним. На вал набиваем подшипники с корпусом так, чтобы корпус подшипника был отдален от стенок барабана на 5 – 10 мм.

ШАГ 4 : станина. Чтобы закрепить барабан и стартер в неподвижном состоянии нам понадобится жесткая станина. Для изготовления станины для лебедки своими руками нам понадобится две пластины металла, толщиной не менее 5 мм, 3 шпильки и 12 гаек. По центру пластин проделываем два небольших отверстия для вала. На эти пластины, строго по центру, привариваем корпус подшипников для вращения барабана. Собираем всю конструкцию. Следующим этапом будет установка мотора для электрической лебедки 12V своими руками. Установить его нужно так, чтобы зубчатое колесо вала барабана входило в зацепление с шестерней понижающего редуктора электромотора. Фиксировать электромотор к станине можно при помощи инструмента для нарезания трубной резьбы. Его мы привариваем к станине, и болтами фиксируем электромотор. Устанавливаем распорные шпильки с гайками. После чего привариваем направляющую проушину для троса. Для дополнительного крепления электромотора к станине лебедки из стартера делаем дополнительную площадку снизу мотора, и усиливаем ее маленьким уголком. Наматываем трос на барабан, и все готово. Осталось только правильно подключить лебедку.

ШАГ 5 : подключение. Подключаем электролебедку к сети. На стартере есть два контакта – плюс и минус. Здесь нет ничего сложного. Но, нам же нужно еще сделать реверс для нашей лебедки в гараж своими руками. Здесь уже нужно будет немного под разобрать электродвигатель и вмешаться в электросхему всего механизма. Мы подготовили для вас простенькую схему, как сделать реверсивное движение на электромоторе от стартера.

Читать еще: Как удлинить дышло легкового прицепа своими руками?

Будьте внимательны, масса на электролебедке не изолирована, поэтому масса будет проходить по стальному канату. Крайне не рекомендуется цеплять при помощи железного троса автомобиль или его элементы. Для этого нужно использовать тканевый трос или же изолировать массу внутри самого электродвигателя!

На этом пошаговая инструкция, как сделать лебедку своими руками, окончена. Если все грамотно сделать, то такая лебедка не уступит дорогим лебедкам. А если еще постараться, и сделать красивый дизайн, то она может получиться даже лучше. Не стоит бояться экспериментировать, и чуть что, то сразу бежать в магазин – все можно сделать самому. Надеюсь, что после прочтения данной статьи вы уже будете знать, как сделать лебедку из стартера.

Создание самодельной лебёдки с ручным приводом своими руками

Лебёдка — это древнее изобретение, которое появилось до изучения человеком физических законов. Работает устройство по принципу рычага — к рукоятке оператор прикладывает незначительные усилия, а устройство передвигает тяжёлые предметы. Незаменимая вещь для автолюбителей или дачников, но дорогая. Изготовление ручной самодельной лебёдки решает проблему высокой цены. За небольшие деньги можно сделать конструкцию любой сложности.

Предназначение аппарата
Типы устройства
Простой вариант из подручных материалов
Изготовление системы с универсальным приводом
Советы по сборке

Предназначение аппарата

Водитель при езде по бездорожью может столкнуться с непреодолимым препятствием. Тогда автомобиль придётся чем-то вытаскивать из грязи или песка. Лебёдка — идеальный для этого инструмент. Некоторые автомобили имеют заводское устройство на переднем бампере. Приобретение готовой лебёдки может «влететь» в круглую сумму, поэтому есть смысл её самостоятельного изготовления из подручных средств.

Заводская или самодельная лебёдка с ручным приводом (или с электроприводом от стартера) позволяет вытащить автомобиль без буксира. Опытные автолюбители предпочитают как раз устройства собственного изготовления, полностью соответствующие их запросам. Заводские лебёдки часто отказывают или стоят больших денег.

Существуют разные виды конструкций. Однозначно сказать о том, какая из них лучше — нельзя. Различные типы применяют для разных ситуаций и целей.

Типы устройства

Классификация — это первое, что необходимо знать об устройстве тяги. Их делят в зависимости от типа конструкции, привода и технических особенностей. Некоторые типы лебёдок легко выполнить самостоятельно — это простейший механизм с ручным приводом. А сложные конструкции будут надёжно работать только при заводском изготовлении.

Эту специфику нужно учитывать при выборе типа для самостоятельного изготовления. Существуют съёмные и стационарные лебёдки. Первый вариант можно демонтировать с автомобиля, провести обслуживание или использовать для иных хозяйственных целей.

Классификация в зависимости от типа привода:

Ручной. Его преимущества — малый размер и относительно лёгкий вес. Работа идёт по принципу барабана. Трос натягивается на отдельную катушку, и её вращают ручным приводом. Недостаток кроется в ограничении массы, с которой возможна работа — не более 1 тонны.
Механический. Барабан с тросом вращается двигателем машины. Конструкция отличается большой массой, поэтому автолюбители её редко используют.
Электрический. Оптимальный вариант — барабан приводит во вращение электродвигатель. Последний питается от аккумулятора или электросистемы автомобиля. Грузоподъёмность в этом варианте — 4 тонны.
Гидравлический. Конструкция сложная, но работает бесшумно и с большим тяговым усилием. Но такие системы ненадёжны и имеют высокую стоимость. Ещё один недостаток — самостоятельно изготовить гидравлическую систему привода невозможно.

Ручная лебёдка идеально подходит для изготовления своими руками. Система имеет простую конструкцию, которую легко выполнить из подручных материалов. Сложные движущиеся части отсутствуют. Нужно лишь определиться с параметрами. При желании на такое устройство можно поставить электромотор, который избавит от физического труда.

Простой вариант из подручных материалов

Некоторые автомобилисты часто выезжают в поле или лес, в результате чего могут возникнуть проблемы с преодолением сложных участков — грязи и песка. Машина застревает, и приходится ломать голову над тем, как её вытащить. Простейшую ручную самодельную лебёдку можно сделать в полевых условиях.

Материалы:

Лом и обрезок трубы.
Трос.
Отрезок трубы для рычага.

Вряд ли в дороге материалы будут с собой. Но всё необходимое можно найти в ближайшем селении. Вместо троса подойдёт прочный канат.

Порядок изготовления:

Вбивают лом или трубку небольшого диаметра в землю, чтобы получить ось.
На ось надевают трубку большего диаметра, к которой прикрепляют трос.
Под нижний виток троса подсовывают рычаг. Это может быть ещё одна трубка, черенок от лопаты, жердь. Главное — чтобы материал был прочным.

Подобным устройством, которое собирается за десять минут, можно сдвинуть любую тяжесть с места, а не только автомобиль. Рычаг вращают так, чтобы трос наматывался на трубу. Такая ручная лебёдка поможет оперативно решить проблемы передвижения тяжёлого груза. Это не полноценное устройство, но с задачей справится.

Изготовление системы с универсальным приводом

Система с ручным приводом проста в изготовлении. Из особых навыков от мастера требуется только владение сварочным аппаратом. Для работы подойдёт любой металл. Внешний вид устройства не столь важен, главное — это работоспособность и устойчивость к большой нагрузке. Рама не должна деформироваться.

Материалы и инструменты:

Прямоугольная труба для рамы.
Вал для барабана, можно использовать трубку круглого сечения.
Лист металла толщиной не менее 3 мм для изготовления дисков барабана.
Шпильки с резьбой М10-М12 длиной 24 см – 6 штук, гайки.
Трубка диаметров 14 мм – 6 одинаковых отрезков 20 см.
Звёздочки — большая и малая. Цепь.
Ступицы, чтобы закрепить барабан на валу, а вал закрепить на раме.
Рычаг для привода.
Трос с карабином.
Сварка и электроды.
Болгарка и шлифовальный диск к ней.
Краска и грунтовка.
Гаечные ключи в наборе.

Некоторые материалы лучше приобрести — например, трубки для шпилек и вала. Остальное можно подобрать со старых механизмов — автомобилей или мотоциклов. Металл сгодится любой, даже бывший в употреблении.

Порядок изготовления:

Набрасывают чертёж, поскольку так будет проще ориентироваться при сборке — не нужно будет стоять в догадках над полуготовым изделием и думать о том, как поступить дальше.
Вырезают детали рамы из трубы сечением 2 на 2 см. Соединяют между собой части рамы строго перпендикулярно. Срез на заготовках выполняют под углом в 45 градусов.
Укладывают заготовки рамы на ровной поверхности. Места соединений точечно прихватывают сваркой, после чего проверяют, правильно ли всё установлено. Углы соединений должны быть строго 90 градусов. При отсутствии точности делают поправки, а затем приваривают детали.
Окалину удаляют болгаркой со шлифовальным кругом. Готовую раму зашкуривают, а затем покрывают грунтовкой. После высыхания последней металл красят эмалью в 2 слоя. Можно использовать обычную краску. Цель — защитить металл от коррозии, поскольку условия эксплуатации будут непростыми, с грязью и влагой.
Создание барабана. Берут лист металла и вырезают 2 круга, их диаметр около 30 см. На каждом круге необходимо делать 7 отверстий:
- Одно в центре. Диаметр должен соответствовать размеру вала.
- 6 отверстий на расстоянии 7 см.
Скрепляют диски между собой при помощи шпилек. Шпильку просовывают в отверстие одного диска в вертикальном положении. На шпильки надевают трубки диаметром 14 см, а на них устанавливают второй диск. Шпильки необходимо не просто закрепить гайками, а дополнительно усилить контргайками — для надёжности соединений.
Барабан готов, теперь монтируют вал. Его делают из металлической трубы, но можно взять готовое изделие от любого механизма. Последний вариант предпочтительнее: поскольку точность заводской детали выше, вибрации барабана будут маленькими или отсутствовать вовсе.
С внешней стороны барабана на вал монтируют звёздочку большого диаметра. Подойдёт звёздочка из КПП мотоцикла. Чтобы закрепить барабан на раме, внешние стороны вала должны быть со ступицами.
Барабан в сборе с валом монтируют через ступицы на раму. Закрепляют конструкцию болтами. Перед монтажом барабана следует подготовить на раме площадку. На неё будет установлен привод — ручной или электрический. При использовании электропривода на площадку ставят двигатель, на валу которого закреплена малая звёздочка.
Часто ставят универсальный привод: с обратной стороны выходного вала электромотора ставят рукоятку. При отсутствии электричества лебёдку можно будет крутить вручную.
Важно правильно натянуть цепь. Провисать она не должна, но и сильное натяжение недопустимо — так звёздочки будут быстрее изнашиваться, а возможен и разрыв цепи. Проверяют натяжение цепи прокруткой барабана — цепь не должна сдерживать его вращение, когда разматывают трос.
Закрепляют конец троса на валу и наматывают его на барабан. На другой, свободный конец троса, вешают карабин.
На один из концов рамы крепят хвостовик. С его помощью лебёдку закрепляют на раме автомобиля.

Лебёдка создаётся за день. Поскольку она будет установлена на внедорожник, то и условия эксплуатации будут соответствующие. Чтобы на барабан не попала грязь и осадки, его закрывают кожухом. Так механизм дольше прослужит, а трос не будет изнашиваться.

Читать еще: Как сделать гриндер из болгарки своими руками?

Конструкция простая, надёжная, её легко сделать самостоятельно. Да, в ней отсутствует возможность изменения передаточного числа, нет реверса и иных дополнительных функций. Созданная своими руками электролебёдка способна перетащить тяжёлый груз по местности, будь то автомобиль или иная тяжесть.

Советы по сборке

Разработку конструкции выполняют внимательно, равно как и сборку. Задача — к каждой операции относиться максимально ответственно. Цель — выполнить сборку с высоким качеством. Это позволит избежать неприятностей при эксплуатации в экстремальных условиях. Поэтому форсировать работы не стоит, даже если очень нужно.

Действия для достижения высокого качества сборки:

Работу делают не спеша, осмысленно. Сырой, недоработанный агрегат нельзя использовать.
Следуют чертежу.
Сварные швы обрабатывают антикоррозийным составом. Сварку делают в углекислоте, чтобы получить шов высокого качества.
Пульт управления электроприводом выносят на максимально удалённое место от вращающихся деталей.
Электропроводку тщательно изолируют. Контакты защищают дополнительной изоляцией от воздействия влаги и грязи.

Негативный результат часто возникает по причине поспешных действий. Вопрос перемещения грузов в горизонтальной плоскости со своим устройством будет успешно решён. Чтобы поднимать грузы над землёй, следует перетянуть трос через прочную опору.

Как сделать лебедку на автомобиль своими руками?

Лебедка – незаменимое устройство для авто с повышенной проходимостью. Очень часто лебедки устанавливают на внедорожники. Если авто не может преодолеть склон или другую местность, то именно при помощи лебедки можно быстро решить эту проблему. В зависимости от типа, данный механизм приводится в действие при помощи физической силы человека, или же посредством автоматического двигателя.

Область применения
Виды конструкций
Как сделать лебедку своими руками?
Ручная лебедка
Гидравлическая
Механическая
Лебедка из стартера
Рекомендации по применению

Область применения

Данный механизм предназначен в первую очередь для автомобилей и водителей, которые большую часть времени проводят на бездорожье. Мощный автомобиль с лебедкой способен преодолеть на порядок больше препятствий, чем аналогичное авто без этого приспособления.

Каким бы универсальным ни был автомобиль, рано или поздно он где-нибудь застрянет. Именно в этой ситуации и пригодиться лебедка. Один конец троса обматывают вокруг большого камня или нескольких деревьев и начинают вытаскивать автомобиль.

Заводские лебедки, которые продаются в автомагазинах, стоят довольно дорого. С другой стороны, простота конструкции данного устройства довольно проста, что позволяет создать его в домашних условиях и таким образом существенно повысить проходимость любого автомобиля.

Виды конструкций

Какими же бывают лебедки на автомобили? Согласно самой общей классификации, автомобильные лебедки бывают ручными и автоматическими. Последние также разделяют на механические и электрические.

Механическая. Данный тип устройства действует благодаря силе двигателя самого автомобиля. Таким образом, водителю не надо прилагать физических усилий. В то же время главным минусом этого типа конструкции является то, что при нерабочем моторе, она функционировать не будет.

Электрическая. На такой лебедке установлен портативный электрический двигатель. Таким образом, функционирование аппарата абсолютно не зависит от состояния мотора автомобиля или физической силы его водителя. Питается такое устройство от автомобильного аккумулятора. Частично, это делает аппарат зависимым от уровня его заряда. Несмотря на довольно сложную конструкцию, лебедка данного типа отличается относительно высокой надежностью.

Гидравлическая. Приводится в работу посредством масляного насоса, и считается самой сложной из всех перечисленных конструкций. В ее конструкцию входят масляный бак и насос, а также специальный привод. Данный тип установки довольно мощный, но не такой надежный, как электрический.

Ручная. Конструкция этого типа автомобильных лебедок отличается высокой надежностью, но и требует от водителя физических усилий в ходе эксплуатации. С другой стороны, сделать такое устройство в домашних условиях довольно легко. Специальный рычаг способен минимизировать нагрузки при перетаскивании застрявшего авто, но это не слишком облегчит задачу.

Лучше всего использовать ручную лебедку в паре: один человек снаружи, нажимает на рычаг, а другой сидит за рулем и плавно выжимает газ. Стоит отметить, что конструкции этого типа значительно уступают предыдущим в грузоподъемности (до 1 тонны).

Как сделать лебедку своими руками?

Ручная лебедка

Большинство из перечисленных выше типов автомобильных лебедок можно сделать своими руками. Некоторые смастерить сложнее, некоторые проще. Считается, что легче все сделать в домашних условиях ручную лебедку.

Ее забивают в землю, а на ее окончание надевают трубу, а под виток троса (намотанного на эту трубу) подставляется рычаг, в качестве которого можно использовать крепкие подручные предметы (палка, черенок от лопаты и т. д.). Второй конец троса прикрепляют к автомобилю и начинают его перетягивать при помощи рычага.

Гидравлическая

В отличие от ручного устройства, гидравлическую конструкцию сделать в домашних условиях довольно сложно. Но есть умельцы, которые отлично справляются и с этим заданием. Ключевым моментом создания лебедки на гидравлическом принципе работы является подбор правильного мотора, который должен крепиться на переднем бампере вашего автомобиля.

Создание конструкции следует осуществлять на металлической П-образной балке. В дополнение к такому швеллеру можно наварить еще две балки, с их последующим прикрепление к радиатору автомобиля. Дальше придерживайтесь следующей инструкции:

Подогнать вал под размеры будущего механизма.
Создать кольца валик.
Установить латунные подшипники.

Механическая

Принцип действия этого аппарата в общих чертах схож с описанными выше механизмами. Отличительной чертой данной конструкции является то, что она работает на базе трансмиссия автомобиля и подключается к валу. Соответственно, скорость перетягивания застрявшего авто такой лебедкой зависит от оборотов двигателя.

Стоит отметить, что правильно и безопасно установить конструкцию данного типа может только специалист, поэтому в домашних условиях это делают довольно редко.

Лебедка из стартера

Лебедка данного типа создается на базе листа стали с большой толщиной. Используя сварку и болты с гайками, монтируют гнездо для барабана. После этого барабан объединяют с редуктором, а последний со стартером. Для этого чаще всего используют специальный переходник.

На следующем этапе необходимо сформировать первый вал шестерней с соответствующими размерами зубов. Для проверки работы механизма следует включить стартер. Шестерни должны соединяться легко и плавно. Посредством маховика шестерню одевают на вал редуктора.

Крепить такую конструкцию рекомендуют к бамперу автомобиля (лучше всего к верхней его части). В том случае, если бампер может не справиться с нагрузками, можно сделать основу для крепления самостоятельно.

Видео: простая лебедка своими руками.

Лебёдка своими руками: варианты и конструкции

Экстремальному автомобилисту без лебёдки не обойтись. Путешествуя по бездорожью, легко провалиться в яму, застрять в глубокой луже, да и на крутую горку иногда подняться трудно. В этих ситуациях водителя выручит этот механизм. Пригодится даже простейшее самодельное устройство. Сегодня мы с вами разберём, как сделать лебёдку своими руками.

Назначение лебёдок

Лебёдка является одним из самых старых механизмов, которые человек изобрёл и применил в своей деятельности для облегчения перемещения тяжестей. Тяговое усилие, создаваемое за счёт физической силы человека или животного, передаётся через канат, цепь, трос или иной гибкий элемент от приводного барабана к тому грузу, который надо передвинуть.

У лебёдки привод барабана может быть ручным, электрическим, от двигателя внутреннего сгорания, от паровой машины, гидравлическим. Чаще лебёдку используют для вертикального подъёма груза. Но иногда с помощью этого механизма удобно перемещать тяжести по горизонтали (например, автомобиль).

Если лебёдка крепко установлена на автомобиле, то с её помощью можно самостоятельно освободиться из ямы, из болота или подняться в гору. Если на застрявшем автомобиле нет штатной лебёдки, то любую другую надо прочно закрепить на земле и решить возникшие проблемы.

Разновидности

Существует много разновидностей лебёдок. Их можно классифицировать по способам изготовления – промышленные и самодельные; по виду привода – ручные, электрические, паровые, с двигателем внутреннего сгорания, гидравлические; по величине развиваемого усилия – мощные, маломощные. Названные признаки могут комбинироваться в различных сочетаниях.

Каждый вид имеет свои преимущества и недостатки. Ручную лебёдку изготовить проще всего, она дёшева и компактна, но развить большую мощность она не сможет. Максимальный вес груза, который с её помощью можно поднять, не превышает 1 тонну.

Электрическая лебёдка развивает большую мощность. А в практике автомобилизма в качестве электропривода можно использовать автомобильный стартер. Питание в этом случае происходит от автомобильного аккумулятора. Пользуются наибольшей популярностью у автомобилистов.

Гидравлические лебёдки ещё более мощные, но сложны по конструкции и имеют низкую эксплуатационную надёжность. Поэтому автолюбителями практически не применяются.

Как сделать лебёдки разного типа

Для того, чтобы браться за разработку и изготовление лебёдки своими руками, необходимо уметь работать со слесарным инструментом, сварочным оборудованием, электроприборами и машинами.

Читать еще: Как сделать мини сварочный аппарат своими руками?

Самодельные лебёдки создаются под конкретный автомобиль. Они максимально отвечают потребностям хозяина, гораздо дешевле покупных, имеют высокую ремонтопригодность, просты в облуживании, более компактны.

Один из наиболее популярных вариантов самодельной лебёдки создаётся из деталей велосипеда.

Для изготовления данного устройства потребуются следующие компоненты: велосипедная цепь, задняя ось, втулка, звёздочка, полоска листовой стали толщиной 6-8 мм, стальной трос, карабин, блок для троса, крюк.

Из инструментов понадобится болгарка, дрель или сверлильный станок, шуруповёрт, сварочный аппарат, тиски, метчики, молоток, керн и кое-что другое.

Трещотка, которая нужна как предохранитель от обратного самопроизвольного вращения барабана, изготавливается из втулки.

Самодельный храповик из велосипедной втулки
ФОТО: usamodelkina.ru

Из стальной полоски изготавливается корпус, в который вставляется втулка с храповиком. Основная часть лебёдки готова.

Устройство с храповиком в сборе
ФОТО: usamodelkina.ru

Большая звёздочка берётся велосипедная. Малая изготавливается на 6 зубьев и всё собирается в комплекте. Звёздочки привариваются к валу. На валу крепко-накрепко зажимается конец троса. Регулируется храповой механизм.

Устройство с храповиком и обеими звёздочками в сборе
ФОТО: usamodelkina.ru

На звёздочки надевается велосипедная цепь. Лебёдку можно крутить руками или шуруповёртом на малой скорости.

Вся лебёдка в сборе
ФОТО: usamodelkina.ru

Лебёдка ручная барабанная своими руками

Основным узлом любой лебёдки является барабан, который приводится во вращение либо мускульной силой человека, либо каким-нибудь двигателем. На барабан наматывается трос. Барабанная лебёдка проста по конструкции, но требует наличия редуктора – либо шестерёнчатого, либо червячного. Редуктор нужен для уменьшения усилия, которое требуется от человека. Но при этом во столько же раз уменьшается скорость перемещения груза. Редуктор самостоятельно делать сложно, лучше взять готовый от какого-то старого механизма.

Барабанная лебёдка с электроприводом и редуктором
ФОТО: obustroen.ru

Конструкция лебёдки состоит из опоры, рукоятки, редуктора. Если вращать рукоятку или включить электромотор, то усилие передается на барабан. Трос может быть до 40 м. Лебёдка развивает тяговое усилие до 5000 кг. Можно использовать мощный трос толщиной до 15 мм. Лебёдка легко вытаскивает машину из кювета, поднимает железобетонные блоки.

Материалы и инструменты

Для червячного редуктора берётся толстая шестерня Глиста с прочными зубьями. Вал делается из толстостенной трубы. С одного конца к ней приварен круглый кусок металла диаметром, как у внутреннего кольца шестерни. Для фиксации троса в трубе высверливается сквозное отверстие. Вал вращается на подшипниках. Корпус сваривается из швеллеров, размеры определяются с учётом размеров редуктора.

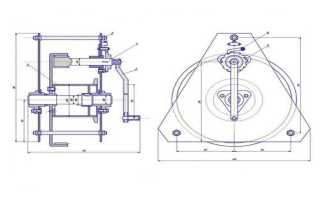

Чертежи

Чертежи надо рассматривать как указание на принципиальные решения. Размеры уточняются с учётом размеров имеющихся деталей.

Чертежи лебёдки с червячным редуктором
ФОТО: obustroen.ru

Инструкция по изготовлению

Каркас лебёдки сваривается из профильных (квадратных) труб или из швеллера. Для барабана вырезают два металлических диска, которые соединяют шпильками. Диаметр дисков и длина шпилек определяют размер барабана. Барабан надевается на вал, который через подшипники устанавливается в раму. На один конец вала монтируется ручка для его вращения, на другом конце закрепляется звёздочка для организации цепного привода от мотора.

Электролебёдка своими руками из стартера

Электрифицированная лебёдка удобней в эксплуатации, чем ручная. Ведь довольно-таки сложно одновременно крутить лебёдку и руль автомобиля. В качестве электромотора можно использовать автомобильный стартер. При этом, необходимо по всем правилам электробезопасности смонтировать цепь электропитания и защиты. Питание 12 В можно взять прямо от автомобиля, нужно только проверить коммутационные характеристики точки подключения. Лебёдка монтируется на переднем бампере автомобиля.

Нюансы изготовления своими руками лебёдок различного назначения

Главное, при начале работы чётко сформулировать для себя, для чего будет создаваться лебёдка, в каких условиях она будет эксплуатироваться. Имеют значение весовая нагрузка, способ крепления механизма, вид транспортируемого груза, климатические условия. Крепление лебёдки на автомобиль или на внешние предметы влияет на выбор конструкции станины. А ещё надо проверить, выдержит ли силовая рама автомобиля установку на него лебёдки.

К нюансам самодельного изготовления сложных изделий следует отнести проблемы с добыванием комплектующих и потребность в профессиональном оборудовании и инструменте. В ряде случаев невозможно обойтись без токарных и фрезеровочных работ, без электро- или газовой сварки. Некоторые агрегаты, например, редуктор, мотор лучше брать готовыми, списанными со старой техники. Вот их компоновка и сборка – уже широкое поле деятельности для самодельщика.

Ручная автомобильная лебёдка

Нередки ситуации, когда автомобиль попал в беду, а лебёдки никакой нет. Здесь выручит смекалка. Для организации вытаскивания застрявшей машины надо всё-таки найти кусок стальной трубы диаметром примерно 10 – 20 см и длиной 0,5 -1,0 м. Ещё нужна палка такой толщины, чтобы она пролезла в трубу, другая может быть потоньше, но крепкая. Собирается конструкция, как показано на рисунке. Усилий одного человека вполне достаточно, чтобы вытащить легковой автомобиль.

Простейшее устройство для вытаскивания автомобиля
ФОТО: obustroen.ru

Лебёдка для колодца

Одна из древнейших лебёдок, получившая широчайшее распространение. В качестве барабана используется обычное бревно. При очень большом желании можно собрать барабан из досок и дисков. А ещё долговечней будет барабан из стальной трубы, к которой по краям приварены металлические щёчки.

В торцах барабана закрепляется вал. Если барабан из бревна, то с обоих его торцов забиваются куски толстого железного прута. На одном из концов вала закрепляется ручка. К самому барабану крепится трос или верёвка. Барабан концами вала устанавливается в гнёзда на стойках по бокам колодца.

Простейшая лебёдка для поднятия вёдер из колодца
ФОТО: obustroen.ru

Якорная лебёдка для лодки

Любители путешествий по воде оборудуют свои суда лебёдками для понятия якоря. В этом случае не требуется слишком большой мощности и скорости, вполне можно обойтись ручным приводом.

Лебёдка для поднятия якоря в лодку
ФОТО: youtube.com

Прочие идеи изготовления лебёдок

Для умельцев в любой безвыходной ситуации имеется минимум два выхода. То же самое и с лебёдками.

Все идеи с различными механизмами крутятся вокруг одного главного принципа – на вращающийся барабан наматывается трос, на другом конце троса висит груз. А как крутить барабан – существуют сотни способов. Его можно вращать рукояткой, рычагом с храповым механизмом, различными двигателями. В старину для привода барабана использовали животных. Все различия в конструктивном исполнении и в применяемых технологиях.

При эксплуатации лебёдок главное внимание следует обращать на их прочную установку.

В качестве привода подобного механизма для мелких грузов можно использовать шуруповёрт или мощную электродрель.

Заключение

Лебёдка, несмотря на своё древнее происхождение, до сих пор является очень востребованным механизмом. Она нужна и автопутешественникам, и рыбакам, и строителям небольших домов. Покупать готовую не всегда выгодно, часто её можно сделать своими руками из подручных средств. И полезно, и приятно.

Лебёдка из стартера своими руками: чертежи, фото изготовления

Самодельная лебёдка из стартера: чертежи электролебёдки, фото изготовления самоделки своими руками.

Для изготовления самодельной лебёдки автор использовал стартер от ВАЗ 21015. Двигатель от стартёра авто рассчитан на кратковременную работу и быстро перегревается, но вполне подходит для изготовления электролебёдки.

Также нам понадобится понижающий редуктор от перфоратора, найти редуктор можно на блошином рынке, в данной самоделке автор взял редуктор от старой дрели советского производства с передаточным числом 1 х 20.

Вал двигателя нужно соединить с валом редуктора, сделать это можно с помощью переходной муфты и шплинтов или просто приварить их сваркой.

Собран в единый корпус.

Теперь сделаем барабан для лебёдки из куска металлической тубы и листового металла толщиной — 3 мм.

В трубе закреплён болт под крепление троса.

Из металла вырезаем два круга с отверстием по середине и привариваем их к трубе.

К барабану нужно приварить шестерню с валом. В этой самоделке вал с шестернёй взят со списанного механизма задвижки нефтепровода.

Барабан вращается на двух подшипниках которые приварены к крышкам станины лебёдки.

Барабан с шестернёй в сборе.

Как вариант можно взять чертежи барабана ручной лебёдки.

Чтобы трос не слетал с барабана к корпусу лебёдки привариваем направляющую проушину.

Редуктор закреплён на станине лебёдки, автор прикрепил редуктор с помощью трубного клуппа под нарезку резьбы.

Сопоставляем шестерёнку вала редуктора с шестерёнкой барабана. Передаточное число шестерни 1 х 5.

Схема подключения реверса на лебёдке.

Наматываем трос на барабан, толщина троса 6 – 10 мм.

Совет! Не подключайте электролебёдку к автомобильному аккумулятору при выключенном двигателе, аккумулятор разрядится за несколько минут.

Также нельзя цеплять за металлический трос автомобиль от которого запитана электролебёдка, как вариант можно воспользоваться тканевым тросом или переделать щёточный узел на электродвигателе, изолировать массу на самой лебёдке.

Самодельная лебёдка из стартера спокойно вытащит легковой автомобиль из грязи в том числе и УАЗ «буханку».

Автор самоделки: Николай Евдокимов.

Интересное видео: автор показывает свою самодельную лебёдку из стартера ВАЗ 21010

голоса

Рейтинг статьи
