Как сделать гриндер из болгарки своими руками?

Самодельный гриндер. Важные моменты.

Конструкций самодельных гриндеров множество. Кто-то делает их с применением двигателя от старой стиральной машины, кто-то делает из старой болгарки или дрели, но объединяет все эти модели одни и те же технические детали. Разберём их подробнее.

Габаритные размеры и конструкция

Каких-то конкретных размеров одинаковых для всех гриндеров не существует, они могут быть сугубо индивидуальные в каждом конкретном случае. При выборе габаритных размеров и конструкции ленточно-шлифовального станка нужно руководствоваться свободным пространством в вашей мастерской и правилом, чем длиннее лента, тем более стойкой к истиранию она будет и соответственно реже ее придется менять. Если вы собираетесь приобретать готовые уже склеенные ленты для гриндера, то станок нужно конструировать с учетом размера этих лент. Если же вы собираетесь клеить ленты сами, то размеры станка могут быть произвольные, но лучше всего придерживаться стандартных размеров лент.

Абразивные ленты для гриндера по ширине выпускаются двух типоразмеров: 50 и 100м. Длина таких лент может быть 610, 915, 1230, 1600, 1800, 2000 миллиметров.

Лучше всего если у вас в наличии будет абразивная лента нужной длины, тогда под нее легче будет подгонять размеры гриндера.

Основные узлы гриндера – это каркас станка с рабочим столиком и прижимом для ленты, электродвигатель с приводным роликом, натяжной ролик, бочкообразный ролик и при необходимости дополнительные ведомые ролики. Бочкообразный ролик может быть одновременно и натяжным роликом.

Самый компактный гриндер можно сделать всего с двумя роликами, один приводной на валу электродвигателя, а второй натяжной бочкообразной формы.

Если гриндер будет работать с длинными абразивными лентами, то без дополнительных ведомых роликов не обойтись.

Зачем нужен ролик бочкообразной формы? При сборке станка практически невозможно выдержать идеальную параллельность осей всех роликов. По этой причине лента стремиться сойти с роликов. Чтобы устранить этот недостаток, применяется бочкообразный ролик. Регулируя наклон его оси, можно “заставить” абразивную ленту остаться на месте.

Для регулировки оси бочкообразного ролика можно использовать принцип обычной дверной петли. Ось ролика приваривается на подвижную часть петли, а регулировка производится с помощью болта. Который упирается в подвижную часть петли.

Механизм натяжения абразивной ленты можно сделать несколькими способами. Самый распространенный-это с помощью пружины, второй – это с помощью мебельного газового амортизатора и третий с помощью обычной резины, например от велосипедной камеры. Если будет использоваться мебельный газовый амортизатор, то нужно знать, что при низких температурах он плохо работает.

Упор для ленты рекомендуется сделать двухслойным. Основу упора выполнить из металлического листа и наклеить на нее гладкую керамогранитную плитку. Таким образом упор практически не будет греться при интенсивной работе на гриндере. Также керамогранитная плитка изнашивается намного медленнее, чем металл. Ее можно будет удобно заменять по мере износа, нужно будет только прогреть строительным феном соединение, и она отклеиться. Клеить можно на обычный силиконовый герметик для мрамора, например Silirub MA фирмы Soudal.

Упор должен иметь возможность регулировки относительно ленты. Его необходимо подвинуть к ленте по касательной к ней или с небольшим вылетом до 0.5мм. Такой вылет не вызывает чрезмерного износа ленты, зато позволяет продольно шлифовать длинные полоски и не задевать за выпуклые части роликов.

Как рассчитать диаметр приводного ролика.

Чтобы рассчитать диаметр приводного ролика, нужно знать скорость ленты, с которой будет работать гриндер и количество оборотов двигателя.

Скорость ленты должна выбираться по рекомендациям производителя лент. Например, для ленты 3M Cubitron по стали должно быть 22-25 м/с, от того же производителя на ленты с цирконатом алюминия рекомендуется скорость 30-35 м/с. Скорость ленты сильно зависит не только от типа абразива, но и от величины зерна. А так в среднем рекомендуется на углеродистую сталь 32 — 38 м/сек, легированная и нержавеющая сталь 18-30 м/сек, Титан -15 м/сек, цветные металлы 35-45 м/сек, пластики 10-30 м/сек, ковкий чугун 38-34 м/сек, серый чугун 35-45. Что касается дерева, то рекомендуется не превышать 20 м/сек, также нужно знать, что разное дерево будет гореть на разной скорости.

Формула для расчета скорости ленты:

V ленты (м/с)= (3.14* D * N) / 60000,

где D-диаметр приводного колеса в мм, N-обороты двигателя в минуту.

Формула для расчета диаметра приводного ролика:

где V-скорость ленты в м/с , N-обороты двигателя в минуту.

Пример расчета. Нужно рассчитать диаметр приводного ролика для обработки стали (22-25 м/с). Электродвигатель 2800 обмин.

Скорость оборотов ленты под разные материалы можно регулировать изменением диаметра приводного ролика или регулированием оборотов двигателя. Также следует понимать, что с увеличением диаметра приводного ролика растет нагрузка на двигатель и если он небольшой мощности, например, от стиральной машины, то он будет часто останавливаться даже от незначительной нагрузки.

Какой выбрать двигатель для гриндера.

В сети интернет встречается информация о станках сделанных с применением электродвигателей от старых стиральных машин. Такие электродвигатели маломощные и мало оборотистые. Чаще всего это 180 ватт и1400 оборотовмин. Таким гриндерам, как правило не хватает скорости движения ленты и мощности двигателя, поэтому на них можно выполнять нетяжелые работы, например, заточка ножей или обработка небольших деревяшек. На что-то более серьезное они не рассчитаны.

Ниже приведена формула расчета мощности двигателя для гриндера.

Формула расчета мощности двигателя:

где D-диаметр приводного колеса в мм, N-обороты двигателя в минуту.

Если применяется двигатель трёхфазный, но включенный в однофазной сети 220В, то его расчетная мощность при подключении треугольником с рабочим конденсатором примерно в 1.5…1.6 раз ниже от номинала. Это необходимо учитывать. Например, по расчету необходим электродвигатель мощностью 800 ватт, и двигатель будет использоваться трёхфазный, но в сети 220В. Тогда необходимая мощность такого двигателя будет равна: 800*1.6=1280ватт.

Оптимальный выбор — это однофазный двигатель с оборотами не менее 2800-3000 и мощностью не менее 800 ватт. С таким электродвигателем можно будет обрабатывать на гриндере каленые стали, а не только затачивать “карандаши.”

Если в изготовлении ленточно-шлифовального станка будет применяться двигатель открытого типа, как на стиральных машинах, то следует задуматься о его защите от абразива и металлической пыли. Такую защиту можно сделать из пластиковой бутылки емкость 5 литров или какой-либо другой пластиковой тары.

Как сделать ролики для ленточно — шлифовального станка

Если у вас есть знакомый токарь, то у вас не должен возникать подобный вопрос. Ну а если подобных знакомств нет, то данная информация будет вам полезна.

Существует несколько способов сделать ролики.

Приводной ролик удобно изготавливать из листа фанеры. Сначала размечаются круги нужного диаметра, затем они вырезаются с помощью электролобзика. После этого фанерные круги склеиваются между собой.

После склейки центральное отверстие ролика рассверливается под диаметр вала электродвигателя. Теперь необходимо сделать шпоночный паз в отверстии. Его легко сделать с помощью напильника.

После одеваем ролик на электродвигатель и обтачиваем его с помощью стамески, крупного напильника или УШМ (болгарки) с зачистным кругом.

Чтобы приводной ролик меньше проскальзывал, его можно обработать жидкой канифолью.

Самый простой способ сделать ведомые ролики — это просто набрать их из подшипников подходящего диаметра на каком-либо валу. В качестве вала можно использовать болты с неполной резьбой. Подшипники нужны закрытые, иначе они будут быстро забиваться пылью и выходить из строя.

В качестве роликов можно использовать ролики от ГРМ автомобиля, но не покупать новые, а спросить их на любом СТО. Только желательно, чтобы ролики были плоские без буртиков. Такие буртики могут резать края ленты.

Еще один способ — это нарезать ролики коронкой из листа фанеры и склеить полученные шайбы между собой. Можно дополнительно их закрепить саморезами. После внутри ролика необходимо просверлить два отверстия с двух сторон ролика под подшипники. Глубина таких отверстий должна равняться ширине подшипников. Такие отверстия удобно сверлить с помощью перьевого сверла по дереву. Когда отверстия будут готовы, то сверлим по центру ролика сквозное отверстие под ось ролика. Диаметр этого отверстия должен быть немного больше диаметра внутренней обоймы подшипника, иначе подшипник будет подклинивать внутри ролика.

После этого ролик практически готов, осталось только отшлифовать его по наружи и придать ему нужную форму, если это будет бочкообразный ролик.

Ролики можно сделать из круглого капролона или другое название этого материала полиамид-6. Процесс изготовления ролика не отличается от предыдущих. Отрезаем заготовку нужной длины, сверлим отверстия перьевым сверлом под подшипники и обтачиваем по наружи с помощью болгарки.

Еще один способ сделать ведомые ролики — это использовать муфты от полипропиленовой трубы. В продаже есть бочкообразные муфты. Например, муфта чешского производства d 32 Wavin Ekoplastik.

Под эту муфту хорошо подходит подшипник № 201. Подшипник можно запрессовать в муфту с помощью тисков.

Если необходимо сделать прямой ведомый ролик или не смогли найти бочкообразную муфту, то можно сделать ролик из двух прямых муфт. При необходимости данный ролик можно обточить до бочкообразного состояния.

Для одного ролика понадобиться две пластиковые муфты с внутренним диаметром 32мм, три подшипника №201 и шайбы под болт м12. Сначала пластиковые муфты обрезаются, с одной стороны, таким образом, чтобы расстояние от края муфты до внутреннего ребра получилось 5мм. Нам необходимо, чтобы подшипник смог войти в муфту только на половину своей ширины, то есть на 5мм. Подшипник должен упереться во внутренне ребро муфты.

После обрезки муфт запрессовываем с помощью тисков подшипник между двумя муфтами. Он окажется внутри ровно посередине будущего ролика.

Теперь подкладываем шайбы и запрессовываем два подшипника по краям ролика.

Осталось только отшлифовать ролик по наружи.

Рекомендую посмотреть видео по данной теме.

Гриндер из болгарки своими руками

Самодельный гриндер сделанный из болгарки: фото и подробное описание изготовления ленточного шлифовального станка.

Привет всем! Уже довольно давно планировал обзавестись гриндером. Когда дело касается сварки, обработки металла и дерева – вещь просто незаменимая. Стал искать варианты. Хотелось что-то недорогое, мощное, простое. Станок в моем случае пока не годился – думал о мобильном, универсальном и компактном устройстве.

Смотрел насадки из Китая, но признаться, это больше по части женского маникюра и педикюра… Как бы их не рекламировали и не делали на них обзоры… Такими штуками швеллер 20-ый от ржавчины для сварки или покраски, с одного захода не приготовишь.
Решил сделать себе универсальную насадку-гриндер. Да и лишняя болгарка в гараже имелась…

С начало принялся за направляющую-упор. Лента гриндера приводиться в движение деревянным роликом, который накручивается на вал УШМ. (Резьба М14. Стандарт). Дабы это все крутилось, работало и не соскакивало – нам потребуется соответствующий упор.
Рабочую ширину ленты для гриндера я взял 4 см. Это для стандартной покупной ленты: 100х610 мм. Лучше ничего не мудрить и не клеить ленты, как практикуют некоторые! Ленту будет постоянно рвать. Проверено. От 4 см и будем отталкиваться! Нарезается лента просто – ножницами.

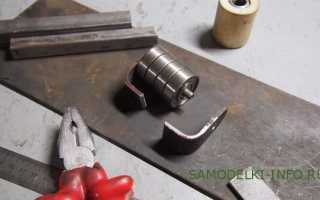

Первым делом изготавливаем ведомую каретку. Для этого потребуется 4 подшипника. Насаживаем их на вал и закрепляем на рогатке. Чтобы каретка не гуляла из стороны в сторону, можно подложить шайбы с внутренней стороны. Все свариваем. Если нет токарного станка, и подобную втулку под подшипники не выточить – не страшно. Все это дело можно насадить на обычный металлический прут под диаметр обоймы подшипников и приварить. Рагатину при этом не придется делать из двух частей под пазы токарной втулки.
Кстати, совсем не обязательно, что бы рога каретки выходили за радиус подшипников. Т.е были, как доп-направляющая. Если все сделано аккуратно, лента и так не будет вращаться по заданному направлению, не пытаясь предательски выскочить.

Затвор. Назовем это так. Это средняя часть конструкции, в которую вставляется наша рогатка, а другая часть приваривается к хомуту. Делается запредельно просто. Потребуется две профильные трубы. Та часть, которая приваривается к рогатке 1.5 см, наружную часть берем большим размером и подгоняем. Как видно в видео решили данную ситуацию на месте. Чтобы не было люфта в направляющей, разрезали наружную трубу пополам и заварили заново.
Теперь все в сборе, ничего не люфтит, настало время пружины. Здесь все подбирается абсолютно интуитивно! Но качество работы гриндера напрямую зависит от выбора напряжения!
Для удобства замены ленты, делаем продолговатое отверстие в наружной трубе, а во внутренней салазки приспосабливаем ручку. Делаем отверстие с резьбой под обычный болт М 6, причем насквозь, в двух стенках трубы. Не забываем про шайбу. Хотя, лично я, ручку снимаю после установки ленты.

Зажим на болгарку. Для этого можно отрезать толстостенную трубу нужного диаметра. Но если подходящей трубы нет, то придется подогнать соответствующую металлическую ленту или пластину. Я нашел обычный старый хомут и внедрил его в устройство. На фото видно процессы модернизации старой железяки под диаметр посадочного на болгарку.
В процессе работы над ведущим роликом — болгарка умерла. Пришлось наш хомут переделывать под более мощную, новую болгарину Bosch.
Оно и к лучшему. Увеличивая диаметр посадочного — приспособили пластину-держатель для кожуха. Кожух лучше сделать съемным. Гораздо удобнее работать.
Совет. Если зажим на болгарку не удается подогнать должным образом, ножно подложить медную пластинку. Ну а если совсем заморочиться! То несущее крепление гриндера к болгарке, можно доделать на болтах к подошве УШМ. Тогда это точно будет отдельный инструмент))).
Довариваем к кольцу металлический квадрат и делаем в нем резьбовое соединение на болт.

Свариваем держатель в перпендикуляр к нашему упору-держателю. Лучше все делать по месту. Лента будет ходить по заданному направлению. Ну а если произошло фиаско, сварка оказалась кривой, а переваривать по каким-то сложносочиненным причинам влом — придется уже мудрить с тонкими настройками у основания… (короче ослаблять гайку на кольце-зажиме и искать нужное положение). В зависимости от предполагаемых задач навариваются упоры под ленту. Пока я приварил один для шлифовки и заточки, но полагаю установлю и полукруглые, дабы трубы проходить было по-проще.

Про ведущий ролик наглядно показано в видео… А так… делается из дерева. Берется соединительная гайка М14. Деревянный квадрат по высоте. Ширина с запасом… Сверлиться отверстие по центру перьевым сверлом, помещается гайка и заливается эпоксидной смолой. Далее убираются излишки древесины в черновую, что бы это было похоже на ролик. Нюансы доделываться прямо на УШМ с помощью напильника. Как то так. Есть одна тонкость, правда. Если болгарка мощная и оборотистая -ролик по-больше. Если слабовата по меньше.

В итоге, получилось вот такое приспособление насадка для болгарки. Шлифовать металл, дерево, точить инструмент — одно удовольствие! Надеюсь данная статья поможет сделать Вам свой гриндер.

Топ-3 способа изготовления ленточного гриндера

Обзор возможных вариантов изготовления гриндера своими руками. Как сделать ленточный гриндер в домашних условиях из болгарки, дрели, двигателя от стиральной машинки. Как сделать поворотный стол для станка.

Среди народных умельцев одной из самых распространенных самоделок является ленточно-шлифовальный станок, который в обиходе называют гриндером (англ. grinder, sander).

Изготовить необходимые детали и собрать своими руками гриндер в общем-то несложно, особенно для тех, кто обладает определенными навыками в конструировании и располагает необходимым инструментом и оборудованием. В зависимости от целей домашнего мастера, а также объемов и продолжительности шлифовальных работ размеры, конструкция и материалы, из которых изготовлен самодельный гриндер, могут быть самыми разнообразными.

Некоторые создают станки, которые практически не отличаются от фабричных, используя при этом фрезерованные детали или сложный металлический профиль. Другие для изготовления станины и роликов используют дерево и фанеру.

Кроме того, в интернете можно найти немало видеоклипов, в которых авторы демонстрируют свой гриндер из металлолома и остатков различных материалов, хранившихся во дворе или мастерской. На самом деле, из чего изготовлена станина гриндера, не имеет очень большого значения.

Главное, чтобы она была достаточно прочной, а ролики располагались в одной плоскости, имели свободное вращение и были надежно зафиксированы. Также очень важно максимальное число оборотов привода гриндера, так как от этого зависит его главный технологический параметр — линейная скорость шлифовальной ленты.

Необходимые для этого устройства детали и комплектующие можно изготовить собственными руками или же приобрести готовые.

Принципиальная схема конструкции гриндера

В интернете размещено множество изображений 3D-моделей, рисунков, эскизов и даже сборочных чертежей гриндеров различных конструкций. Каждая из них имеет свои особенности, но в принципе все они состоят из нескольких основных компонентов (см. рис. ниже):

1. Привод с электродвигателем.
2. Станина на устойчивом основании.
3. Ведущий шкив.
4. Натяжной ролик с механизмом регулировки натяга.
5. Направляющие ролики (обычно один или два).
6. Устройство перемещения и наклона направляющих роликов.
7. Опорный столик.

Перед началом проектирования своего гриндера надо определиться с диапазоном длин шлифовальных лент, которые планируется использовать. От этого параметра зависит как общий габарит и компоновка будущего станка, так и характеристики механизма натяжения и устройства перемещения направляющих роликов.

Длина применяемой ленты равняется сумме межосевых расстояний, скорректированной на размеры шкива и роликов, и должна учитывать ходы механизмов регулировки и натяга.

Один из ключевых моментов при проектировании гриндера — это расчет линейной скорости движения шлифовальной ленты, которая напрямую зависит от числа оборотов двигателя и диаметра ведущего шкива.

При шлифовке различных материалов необходимо учитывать, что каждый из них имеет свои физические особенности и поэтому должен обрабатываться с определенной скоростью. Предельные скорости шлифования самых распространенных материалов примерно равны (или близки), а вот нижние пределы значительно разнятся (показатели в м/с):

• дерево твердых пород и фанера — 15÷30;
• лаковые покрытия — 5÷15;
• древесина мягких и хвойных пород — 12÷20;
• изделия из углеродистой стали — 25÷30;
• пластмассы — 10÷20.

При изготовлении гриндера своими руками, как правило, в ход идут старые электродвигатели от бытовых приборов (чаще всего от швейных и стиральных машинок), или же в качестве привода используется ручной электроинструмент (дрели и болгарки).

То есть домашний мастер заранее ограничен в выборе скорости вращения двигателя, поэтому для него главный расчетный параметр в конструкции своего станка — это диаметр ведущего шкива, от которого напрямую зависит линейная скорость шлифленты.

ПОСМОТРЕТЬ Шкивы гриндера на AliExpress →
Диаметр ведущего шкива (в мм) вычисляется по следующей формуле:

Здесь V — это требуемая скорость абразивной ленты в м/с, а N — скорость вращения ведущего шкива в об/мин. Ниже приведена таблица зависимости линейной скорости от этого диаметра.

При использовании своего электродвигателя для понижения или повышения скорости вращения можно сделать привод с ременной передачей и шкивами соответствующих диаметров.

Для диапазонного регулирования обычно применяют ступенчатый шкив или же делают несколько сменных шкивов. Но лучше всего для этих целей подойдет частотный регулятор, описание и схемы которого легко найти в интернете.

Если же в качестве привода выступает электроинструмент, то, пожалуй, наиболее подходящим вариантом будет простейший электронный регулятор. Такой прибор стоит недорого — 500–800 рублей, но вместе с числом оборотов он значительно снижает мощность.

Самодельный гриндер с двигателем от стиральной машины

Это достаточно простые, надежные и неприхотливые устройства, которые являются одними из самых распространенных б/у электродвигателей. Выходной вал у них имеет резьбовое соединение, на которое без проблем крепится шкив для привода гриндера.

При использовании коллекторных двигателей от стиральных машин следующего поколения не обойтись без отдельного регулятора числа оборотов, поскольку скорость их вращения обычно лежит в интервале от 11 до 18 тыс. оборотов в минуту.

Эти компактные и мощные устройства имеют свой недостаток: при постоянной эксплуатации под нагрузкой у них быстро стираются щетки.

Получился вполне работоспособный вариант с добротным и функциональным опорным столиком, который поворачивается на девяносто градусов и перемещается по направляющим.

Как сделать гриндер из дрели

Поэтому народные умельцы довольно часто используют простые по своей конструкции варианты гриндеров с приводом от ручного электроинструмента. Обычно их изготавливают из подручных материалов, в качестве которых нередко выступают дерево, пластик и фанера.

Такой гриндер легко изготовить своими руками даже в домашних условиях. Причем при шлифовке небольших изделий из дерева или пластика подобное устройство по своим характеристикам ничем не уступает стационарному гриндеру.

Проблем с подбором скорости шлифования также быть не должно, т. к. большинство современных дрелей имеют встроенный регулятор (в крайнем случае, можно использовать внешний диммер).

Кроме того, подобный гриндер очень прост по своей конструкции, поэтому его можно собирать и разбирать по мере необходимости.

Гриндер из болгарки своими руками

Стационарный гриндер из болгарки используется в тех же случаях, что и ленточно-шлифовальные машинки из дрели, т. е. когда необходимо выполнять небольшие эпизодические работы, не требующие особого качества. Но при этом болгарка имеет свои характерные особенности, в число которых входит очень высокая скорость вращения привода.

Поэтому при ее применении может потребоваться регулятор числа оборотов. Очень часто этот электроинструмент используется в составе «электронапильников»: узких и длинных ленточно-шлифовальных насадок на болгарку, которые применяют для обработки труднодоступных мест, а также небольших отверстий и проемов (см. фото ниже).

Главным конструктивным отличием болгарки от других видов электроинструмента является то, что ее выходной вал повернут под углом 90º к оси электродвигателя и, соответственно, к корпусу.

По этой причине она и называется УШМ — углошлифовальная машинка. Такая особенность прекрасно подходит для продольного крепления ведущего ролика и полотна «электронапильника».

Получается вытянутый в линию и очень комфортный в работе инструмент. Такая же насадка для дрели располагается под прямым углом к корпусу, что достаточно неудобно для работы.

Изготовление гриндера от Чапая

Семейство этих станков было разработано инженером и предпринимателем из г. Коврова Андреем Чапаем, который скончался в начале 2017 года. Сегодня их производством и продажей продолжает заниматься его супруга.

С технологической точки зрения гриндеры «От Чапая» являются примером продуманного во всех мелочах механизма. Эти устройства имеют поворотную станину, возможность наклона ленты, регулировку рабочей высоты, а также комплектуются различными приспособлениями: прижимным столиком, роликами для контуровки, шлифовальным колесом и пр.

Сделать такой станок своими руками без применения специального оборудования невозможно. Как правило, народные умельцы, изготавливающие гриндеры подобного класса, заимствуют у Чапая конструктивные решения, а также копируют общую компоновку и отдельные элементы.

Но большую часть деталей им приходится заказывать на производствах с оборудованием для резки толстого металла, фрезеровки и токарной обработки.

Поворотный столик для гриндера

Для точной и равномерной шлифовки деталь должна быть жестко зафиксирована по отношению к движущейся абразивной ленте. Поэтому в состав любого гриндера входит поворотный опорный столик (или, как его называют токари, «подручник»).

Обычно это плоская металлическая пластина длиной 15÷30 см, шириной 5÷10 см и толщиной 5÷10 мм. Столик должен иметь в торце выемку по ширине ленты, регулируемый наклон в сторону плоскости шлифовки, а также перемещаться вперед-назад и вверх-вниз.

Некоторые опорные столики имеют возможность поворота на 90 градусов в правую и в левую стороны, но, насколько необходима такая опция, должен решать сам мастер. Тем более, что ее реализация на оборудовании домашней мастерской может оказаться довольно сложной.

В зарубежных видеороликах народные умельцы для изготовления самодельных гриндеров широко используют прямоугольные трубы и различные фигурные профили. Это упрощает как конструирование, так и изготовление станка. У наших мастеров такие материалы встречаются гораздо реже: они, в основном, используют швеллер, полосу и уголок.

Конечно, можно сослаться на разницу в цене, но на гриндер требуется совсем немного металла, поэтому такое объяснение вызывает сомнение.

А что вы думаете по этому поводу? Поделитесь, пожалуйста, в комментариях своими соображениями.

Гриндер из болгарки своими руками

Самодельный гриндер (ленточный шлифовальный станок) сделанный из болгарки, фото и подробное описание изготовления самоделки.

Станок гриндер — применяется для заточки различного инструмента, ножей, ножниц, топоров, для обтачивания заготовок.

Изготовить такой шлифстанок, можно на базе болгарки под диск 125 мм. Самодельный станок получается очень компактным и недорогим в изготовлении, а применяемую в качестве его привода болгарку, при надобности можно снимать и использовать в обычном режиме.

Изначально, выбор материалов и их количество, зависит от того, какую шлифовальную ленту планируется использовать в станке. Лучше, делать гриндер под ленту стандартных размеров, которые имеются в продаже, чтобы потом не обрезать бумагу и не склеивать ее самостоятельно. Для ленточного шлифовального станка на базе болгарки, подойдет лента шириной 40, 45 и 50 мм.

Понадобятся материалы:

• гайка М12 удлиненная;
• кусок древесины, брусок толщиной соответствующей ширине ленты;
• двухкомпонентный эпоксидный клей;
• широкая металлическая полоса толщиной от 5 мм;
• стальной уголок 50 х 50 мм;
• болты М6;
• болты М10;
• гайки М10;
• подшипники 3-4 шт;
• пружина.

Далее на фото показан процесс изготовления самодельного гриндера.

Для начала, нужно сделать ведущий ролик для вращения ленты. Его можно высверлить коронкой диаметром 40-50 мм из бруска или доски.

Следует учесть, что ширина ролика должна быть равной или больше ширины ленты. С одной стороны его центральное отверстие нужно рассверлить и впрессовать в него на эпоксидный клей, удлиненную гайку М14.

Когда клей застынет, ролик устанавливается на вал болгарки. Далее нужно включить УШМ и прошлифовать ролик, прижав к наждачной бумаге. Нужно придать ему бочкообразную форму, слегка присадив края и оставив центральный диаметр. В таком случае лента потом ну будет слетать.

Из полосы или стальной плиты вырезается станина гриндера. Ее размеры будут зависеть от длины выбранного стандарта шлифовальной ленты.

В станине, сверлим отверстие диаметром 40-45 мм. В него будет вставляться редуктор болгарки и выводится вал.

В станине делаются 4 крепежные отверстия и 2 проточки сбоку, чтобы при состыковке она не мешала винтам, прижимающим редуктор к корпусу УШМ.

Подставку можно сделать из двух уголков. В уголках нужно сделать отверстия на дне подставки, чтобы прикручивать станок к столу. Закрепив станину можно примерить и болгарку, но штатные винты на ее редукторе нужно заменить удлиненными.

Изготовим рычаг для натяжения ленты. По центру рычаг крепится к станине болтом М10 с гайкой.

На конце рычага ставится второй болт М10, прижимающий 3-4 подшипника. Нужно чтобы ширина группы подшипников соответствовала ширине ленты. Они будут выполнять функцию ведомого катка натяжения.

Устанавливаем пружину для механизма натяжения шлифовальной ленты.

Из уголка вырезается регулируемая плита упора, как на фото. У нее должна быть проточка для возможности изменения положение при зажатии.

Также из стальной плиты и маленького уголка делается рабочая площадка. На ее уголке также нужно сделать проточку для возможности регулировки положения.

Упор и рабочая площадка прикручиваются к станине болтами М6. После натяжения шлифовальной ленты станок может использоваться по назначению. Он может выполнять абсолютно те же задачи, что и фабричный гриндер. При ненадобности станок можно разобрать и компактно сложить. Применяемая с ним болгарка не подвергается конструктивным изменениям, поэтому по прежнему может использоваться по основному назначению.

Процесс изготовления шлифовального станка, также показан в этом видео:

Гриндер своими руками

Как сделать гриндер своими руками из болгарки

Здравствуйте все самоделкины и просто любители что-либо делать своими руками. В этой статье мастеров на все руки мы рассмотрим устройство самодельного гриндера из болгарки. Уникальность данной самоделки в том, что болгарку не нужно будет переделывать. Сделав такое полезное приспособление, о котором будет рассказано ниже, вы сможете превратить свою УШМ, в самый настоящий гриндер.

Что такое гриндер и зачем он нужен?

Целесообразно заметить, что слово «гриндер» имеет несколько значений. Если речь идёт про инструмент, то гриндер, в данном случае, представляет собой шлифовальный станок, который позволяет осуществлять финишную доводку поверхности и подтачивать заготовки.

Устройство гриндера настолько разнообразно, что встречаются станки от миниатюрных размеров, до огромных. Здесь все во многом зависит от типа работ и от размеров самой заготовки.

Гриндером можно шлифовать и подравнивать кромки изделий изготовленных из стали, стекла, древесины, фарфора и многих другие материалов. Активно используется данный шлифовальный инструмент и при снятии краски, ржавчины с поверхности металла, т. д.

Как сделать гриндер своими руками

Устройство простейшего гриндера выглядит так:

• Имеется два подвижных ролика, один из которых подсоединен к штоку двигателя;
• На валы натягивается узкая шлифовальная лента;
• При движении валов лента крутится, что позволяет осуществлять шлифовку и обработку поверхностей.

Если речь идёт про изготовление гриндера своими руками с использованием болгарки, то, в данном случае, его конструкция выглядит, следующим образом:

Имеется небольшой кусок металла прямоугольной формы (основа), который крепится через отверстия с краю, в том месте болгарки, где устанавливается защитный кожух. Снизу пластины приварен шип, на котором располагается подвижный ролик, изготовленный из древесины.

Для натяжения шлифовальной ленты гриндера, к верхнему концу пластины приделана подвижная рейка. На неё устанавливается второй ролик из подшипников. Натяжение шлифовальной ленты осуществляется посредством пружины.

Материалы и инструменты для изготовления

Чтобы сделать гриндер своими руками, нам необходимо иметь:

• Кусок толстой листовой стали;
• Металлический уголок;
• Тугую пружину, которая будет служить натяжителем для рейки с подшипниками;
• Два радиальных подшипника;
• Фанера, толщиной не менее 12 мм;
• Метизы (гайки, шайбы и болты).

Из инструментов для изготовления самодельного гриндера потребуются: УШМ, точильный и сверлильный станок, клей, молоток и пассатижи.

Процесс изготовления самодельного гриндера из болгарки

В первую очередь нужно будет сделать ролик из древесины или другого материала, на который можно будет надеть шлифовальную ленту. Ролик должен быть круглый, правильной геометрии. Строго по центру ролика следует установить удлинённую гайку, которую можно было бы накрутить на вал болгарки. Читайте про другие самоделки из болгарки, на сайте мастеров самоделок на все руки — navseryki.ru .

Второй шаг, при изготовлении гриндера своими руками, это вырезание из куска металла прямоугольной основы. Основа, как видно на картинках, крепиться при помощи шурупов к уголку, который предназначен для фиксации гриндера к столешнице верстака или любой другой поверхности.

В основе нужно будет сделать отверстие под ролик шлифовальной ленты и несколько маленьких по бокам от него, для фиксации основы к болгарке. Думаю с этим проблем возникнуть, никаких не должно. Чтобы можно было бы установить шлифовальную ленту на гриндер, сверху основы нужно будет предусмотреть подвижную рейку, с ещё одним роликом из подшипников, таким, как на картинках.

С обратной от ролика стороны, в пластине сверлится отверстие под пружину, которая будет удерживать шлифовальную ленту в натянутом состоянии. Вот таким образом, используя болгарку, можно сделать самодельный гриндер всего за несколько часов. Шлифовальный инструмент на основе болгарки обладает достаточно большой мощностью, поэтому при его использовании нужно быть предельно осторожным и аккуратным.
