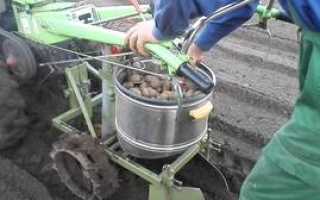

Как сделать картофелесажалку своими руками?

Изготовление картофелесажалки для мотоблока и мини-трактора

Наступила весна, а это значит, что впереди многих ждут огородные работы. Рачительные хозяева заранее готовят пропашную и посевную технику. Производят в гаражах ремонт мини-тракторов и мотоблоков, мастерят плуги, окучники и другие устройства, заменяющие ручной труд в сельском хозяйстве.

Здесь особое внимание уделяют изготовлению картофелесажалки, которую затем цепляют к мини-технике для высадки картошки.

Назначение и разновидности картофелесажалок

Само название агрегата говорит о том, что он предназначен для посадки картофеля. При работе совместно с мотоблоком это происходит автоматически. Необходимо только загружать в бункер клубни.

Все картофелесажалки подразделяются по количеству посадочных рядов. Это:

Однорядные агрегаты. Они могут быть навесными и прицепными. Их чаще всего устанавливают на мотоблок и обрабатывают 20—30 соток пашни. Они имеют один транспортёр для подачи клубней и бункер, вмещающий 100—120 кг картошки.
Двухрядные. Такие агрегаты уже можно прицепить к мини-трактору, который обладает массой больше, чем мотоблок, и способен тянуть более габаритную картофелесажалку. Такое приспособление имеет два транспортёра подачи, а бункер вмещает до 250 кг клубней.
Четырехрядные картофелесажалки. Эти устройства промышленного изготовления и самодельщики их не делают. Агрегаты имеют две большие ёмкости и в каждой из них по паре транспортёров. Таким оборудованием высаживают картошку на 2—3 га в течение часа. Бункера вмещают до 250—300 кг картофеля. Эти картофелесажалки, как правило, оснащены дозаторами для протравливания клубней и одновременного внесения удобрений.

Первые два типа устройств — это очень часто самодельные картофелесажалки, своими руками изготовленные и не раз опробованные на огороде. Обычно их весной ремонтируют, совершенствуют и готовят для полевых работ.

Устройство и принцип работы

Все такие агрегаты имеют практически одинаковую конструкцию. Это обязательно прочная рама, на которую крепятся остальные узлы, состоящие из оси с грунтозацепами, двух шестерён, транспортёра с ячейками для корнеплодов и трубы подачи. К раме ещё крепится небольшой плуг для создания борозды, в которую укладываются клубни на одинаковом расстоянии. А позади рамы устанавливают дисковый окучник для засыпки картофелин землёй. Весь процесс посадки происходит в автоматическом режиме.

Принцип работы прост и заключается в следующем. При движении мотоблока начинают вращаться грунтозацепы сажалки, на оси которых расположена звёздочка. Она соединена с верхней шестерней посредством цепи. Она как раз и является транспортёром для подачи клубней в борозду. Ячейки, приваренные к цепи, захватывают картошку и подают её в направляющую трубу. В самом низу расположен небольшой плуг. Он делает борозду, в которую ложатся картофелины. Позади рамы установлен окучник, который производит засыпку корнеплодов.

Расстояние между клубнями в рядке от 35 до 40 см. Все регулировки делают во время изготовления агрегата. Затем проводят испытания и устраняют недостатки.

Изготовление сажалки своими руками

Создание агрегата начинается со сбора всех необходимых материалов, запчастей и инструментов. А также подготовки площадки, где будут проводить сварочные и другие работы.

Материалы и инструменты для изготовления

Сооружение картофелесажалки — дело непростое. Но домашним мастерам не составит труда сделать подобную технику. Для этого придётся собрать следующие детали:

металлический уголок или профильная квадратная труба для рамы;
ось с подшипниками для грунтозацепов;
две шестерни и цепь для транспортёра;
стальная проволока на 5—6 мм;
любой конусный бункер или смастерить самому из жести;
грунтозацепы (их делают из маленького газового баллона).

Кроме этого, должна быть обустроена площадка, где расположены тиски и сварочный стол для сборки и регулировки самоделки.

И также понадобятся инструменты:

болгарка с набором отрезных дисков;
сварочный аппарат постоянного тока с электродами;
дрель, свёрла по металлу;
прочий набор слесарного инструмента.

Теперь можно приступать к сборке, следуя инструкции и советам умелых мастеров.

Пошаговая инструкция по сборке

Чтобы сделать картофелесажалку своими руками, чертежи, необходимые схемы и подробные размеры должны быть заранее подготовлены. Важно знать порядок работ:

Конструируют раму. Её сваривают габаритом 60 x 30 см из профильной трубы. Затем на неё монтируют ось со звёздочкой. Это будет основной привод сажалки.
Изготавливают грунтозацепы. Их часто делают из газового баллона. Его разрезают по кругу и получают два кольца шириной по 8—10 см. Затем на них наваривают ступицы и крепят к оси посредством шпилек. Колёса должны быть съёмными.
Мастерят бункер. Его изготавливают из листовой жести толщиной 1 мм или берут готовый от старой стиральной машины. Ёмкость должна вмещать примерно 30—40 кг картошки.
Делают транспортёр. Он представляет собой цепь с наваренными ячейками диаметром 5—6 см.

Их делают из стальной проволоки и приваривают через каждые 8—9 звеньев, что позволяет укладывать клубни на расстоянии 30—40 см друг от друга в одном ряду. Затем крепят выгрузную трубу диаметром примерно 100—120 мм. По ней корнеплоды поступают непосредственно в борозду, поэтому нижний край трубы должен соприкасаться с бороздоделом. Теперь действуют так:

Устанавливают крепление к мотоблоку. Его мастерят из швеллера или уголков. Этот узел должен регулироваться по вертикали для удобства сцепки с мотоблоком.
Крепление окучника для засыпки лунок. Позади рамы устанавливают два диска, с помощью которых осуществляется укрывание картофелин почвой. Это приспособление напоминает обыкновенный окучник с регулируемыми углами поворотов.
Устанавливают плуг для создания борозды. Его крепят к трубе транспортёра. Он работает по принципу рала, то есть рыхлителя почвы. Его мастерят сами или применяют плужок от сельскохозяйственных культиваторов. Задача плуга — делать борозду для укладывания картофелин.

Таким образом, вся посадка картофеля производится автоматически и только за счёт вращения колёс сажалки. Иногда отдельные умельцы добавляют ещё бункер для удобрений, который дозирует подачу вещества в лунку.

Точно так же изготовляют картофелесажалку для минитрактора своими руками. Чертежи её широко представлены на сайтах самодельщиков. Как правило, она двухрядная, и поэтому имеет два бункера и два транспортёра. Принцип работы абсолютно аналогичен однорядной сажалки. Её мастерят как навесную, так и прицепную. Для среднего мотоблока она тяжеловата, так как в ёмкости загружают свыше центнера картошки. Её производительность позволяет сделать посадку клубней на 30 сотках за 1—1,5 часа работы.

Испытание сажалки на огороде

После изготовления картофелесажалку необходимо попробовать и настроить для нормальной посадки. Агрегат должен соответствовать следующим параметрам:

глубина залегания клубня 12—15 см. Это регулируют высотой плужка-бороздодела;
расстояние между картофелинами в ряду 30—40 см. Это зависит от диаметра грунтозацепов и количества ячеек транспортёра. Такой расчёт производят ещё на этапе изготовления агрегата;
расстояние между картофельными рядами 60—70 см.

Кроме этого, необходимо тщательно отбирать посевной материал. Клубни должны быть одинакового размера, свободно помещаться в ячейку сажалки и не иметь длинных отростков.

Это оптимальные условия для хороших всходов и, следовательно, большого урожая.

Посадка картофеля

Таким образом, тяжёлый ручной труд исключён при использовании механизированных приспособлений. В этом случае посадка картошки происходит в несколько раз быстрее. Мотоблок с прицепной сажалкой делает борозду, в неё автоматически попадает картофель, а следом окучник засыпает лунки. Получается, что за один проход высаживают семена и утрамбовывают землю. Время тратится лишь на разворот агрегата в обратную сторону. Поэтому, если есть большой земельный участок, — это незаменимый помощник. Необходимо только следить за ним и своевременно проводить техническое обслуживание.

Читать еще: Как поднять дом домкратом своими руками?

Кроме прицепных автоматических картофелесажалок также широко используют и ручные приспособления для посадки. Это наиболее популярный «вороний клюв». При посадке острие вонзают в почву, затем в полость «клюва» бросают картошку. Далее, черенки смыкают, «клюв» открывается, а картофелина остаётся в земле.

В начале сентября собирают урожай картофеля. А пока он созревал, народные умельцы всё лето могут трудиться над изготовлением картофелекопалки и других полезных устройств. Например, картофелечистка, своими руками созданная, будет прекрасным помощникам на кухне.

Originally posted 2018-03-28 15:01:11.

Как сделать картофелесажалку для минитрактора своими руками – конструкция и чертеж

Навесное оборудование для различной сельскохозяйственной техники позволяет существенно расширить применение этих агрегатов в условиях сельской местности. Наличие мотоблока или минитрактора (например, российского производства) ещё не говорит о том, что вам под силу будет выполнение абсолютно любых задач на земле.

К примеру, стрижка газонов, либо посадка клубней картофеля будет для вас недоступна без применения дополнительного оборудования.

Во многом, земля обрабатывается именно для посадки в неё картошки, ведь не даром её называют «вторым хлебом». Безусловно, многие привыкли делать посадку картофеля мотоблоком (например, дон), вручную или при помощи картофелесажалки для минитрактора, но можно задуматься об изготовлении картофелесажалки своими руками.

Дело это довольно кропотливое, поэтому нужны определенные знания и умения, прежде чем приступать к работе.

Сами картофелесажалки могут различаться между собой по целому ряду отличительных черт и критерий. Рассмотрим каждую градацию в отдельности.

Итак, картофелесажалки могут отличаться по типу технологического процесса:

Агрегаты, осуществляющие посадку пророщенных клубней. Такие плоды имеют развитые ростки, которые могут прорости уже через 20 дней с момента их посадки в почву.

Картофелесажалки, осуществляющие посадку непророщенных клубней. Безусловно, не у всех есть возможность хранить картофель в правильных условиях, когда ростки формируются в нормальном режиме. Для таких случаев и используются подобные агрегаты.

Картофелесажалки смешанного типа.

Картофелесажалки могут отличаться по количеству рядов:

Однорядные картофелесажалки. Такое устройство соединяется с минитрактором (см. тут), имея в наличии один резервуар для картофеля. Вместимость такого бункера для клубней будет достигать, в среднем, 140 кг.

Более подробно о картофелесажалке однорядной смотрите на видео:

Двухрядные агрегаты. Имеет ту же конструкцию, что и однорядная картофелесажалка.
Оба типа агрегатов используются для высадки картофеля на относительно небольших площадях территории, развивая достаточно высокую скорость – до 15 км/ч. Ввиду того, что они обладают более компактными габаритами, они намного мобильнее, чем 4-рядные аналоги.

4-рядные картофелесажалки. Подобные агрегаты способны высаживать картофель на площади в 2 гектара, примерно за один час работы. Они имеют в наличии бункер, которые вмещает в себя порядка 550 кг клубней, а также обладают четырьмя элементами высадки.

Кроме того, картофелесажалки могут различаться по типу их присоединения к движущему агрегату:

прицепные;
полунавесные;
навесные.

Необходимые материалы

Картофелесажалку можно изготовить в домашних условиях, ведь для этого не требуется наличие каких-либо редких комплектующих и особых инструментов. Самодельные картофелесажалки, чертежи которых можно свободно встретить в интернете, изготавливаются из следующих материалов:

рама, состоящая из стальных труб и уголков для крепления к ней остальных деталей конструкции;
резервуар (бункер) для клубней картофеля;
шестерни, которые будут приводить весь механизм посадки в действие;
стальные части, формирующие лунки, в которые будет посажен картофель, а также закапывающие их после этого;
колесная база.

Это все составляющие конструкции самодельной картофелесажалки, которые нужно изготовить, либо взять от старой сельскохозяйственной техники. Естественно, в работе не обойтись без сварочного аппарата, болгарки, а также наличия различных швеллеров, лонжеронов и прочих сопутствующих материалов.

Можно также изготовить дозатор удобрений для картофелесажалки своими руками, при помощи которого будет осуществляться одновременная посадка и удобрение лунок. Это довольно распространенное явление, ведь при ручной посадке нередко используют смесь золы и куриного помета, либо навоза, с добавлением фосфорных удобрений.

Делать это, конечно, необязательно, но дополнительное удобрение поспособствует скорейшему созреванию урожая, что немаловажно в наших регионах, где лето достаточно короткое.

О том, для чего нужен снегоуборщик на дачной участке, вы можете узнать из этой статьи..

Для примера, прочитайте статью о снегоуборщике Honda – описание модельного ряда, основных характеристик, преимуществ и недостатков моделей.

А в этой статье – представленая подробная инструкция, как самостоятельно сделать снегоуборщик к мотоблоку.

Инструкция

Многие задаются вопросом – как сделать картофелесажалку своими руками, чертежи которой находятся в интернете? Действительно, в сети есть достаточно рекомендаций с подробным описанием и размерами, следуя которым, можно изготовить достаточно работоспособный агрегат.

Алгоритм действий, в таком случае, будет примерно следующим:

Начинать нужно конечно же с изготовления рамной конструкции, на которую будут крепиться остальные составляющие. Для этого нам понадобятся швеллеры номер 8, из которых сваривают два продольных лонжерона, соединенные между собой тремя поперечными полосами стали.
Впереди конструкции нужно приварить арку с вилками крепления, идущими к центральной тяге.
Усилит раму можно двумя стальными балками наклонного типа, которые нужно закрепить второй стороной к середине арки. Далее нужно закрепить опору подседельника, сделанного из уголка 5x5x0,5 см. Крепим его к лонжерону собственноручно.
К наклонным балкам нужно приварить кронштейн пластичного типа. Именно к этим балкам будет присоединен резервуар для картофеля.
Для резервуара нам понадобится обычная фанера, толщина которой будет составлять примерно 12 мм.

Вырезаем все стороны бункера, а затем крепим их между собой стальными углами. Кстати, не лишним будет обработать короб олифой для защиты его от воздействия влаги.

В качестве колесной базы можно использовать колеса от старой техники сельхоз назначения. Если таковые отсутствуют, то нужно немного потрудиться в этом плане.

На колеса нужно приварить ступицы, на которых потом нужно насадить по паре подшипников. Далее насаживаем подшипники на шипы, защищаем прокладкой из войлока, чтобы излишне не загрязнялись.

Детали, держащая рыхлители, представлена в виде квадрата из стальных штанг, сваренных между собой. По концам квадрата нужно приварить обоймы из листовой стали 6 мм. Внутри них будут расположены стойки культиваторных лопастей.

Сеятель для данного агрегата изготавливается из стальной трубы, диаметр которой составляет 100 мм. При этом, толщина стенки трубы должна быть не менее 3 мм, чтобы конструкция не гнулась в процессе работы.

Снизу трубы приваривается бороздорез, изготовленный из листовой стали толщиной 6 мм.

Обязательно нужно присоединить к раме сиденье для человека, а также подставку для ног.

Сама рамная конструкция сиденья изготавливается из уголков, сваренных между собой. Сиденье можно сделать из обычных досок, которые обтягивают чем-нибудь мягким – поролоном, к примеру.

В принципе, размеры самодельной картофелесажалки указаны приблизительно, на основании конкретного случая. В любом случае, данная схема рабочая, поэтому можно смело конструировать агрегат, опираясь на данные параметры.

Подобным образом изготавливается и самодельная картофелесажалка для Т 25, ведь нет определенного значения от того, что будет выполнять роль основной тяги – мотоблок или минитрактор. Конечно, различными будут показатели мощности, но сама конструкция картофелесажалки практически идентичная.

Дополнительные советы и предупреждения

Вообще, процесс посадки картофеля при помощи самодельной картофелесажалки выглядит следующим образом:

В резервуар для клубней засыпается картофель. Сверху нужно положить пару мешков с картошкой, чтобы не терять времени, когда клубни в бункере закончатся.
Один человек садится на сиденье, расположенное на картофелесажалке, а второй – либо на минитрактор, либо на мотоблок (см. тут).
Движение должно осуществляться со скоростью не более 1 км/ч.
Человек, сидящий на картофелесажалке, попеременно кидает клубни в клубнепроводы, расположенные по обеим сторонам.
После попадания клубней в лунки, их нужно засыпать землей. Именно для этого и конструировались диски, которые заделывают лунки землей, совершая вращение.

Можно менять глубину снятия верхнего слоя почвы, которое производят данные диски. Для этого нужно:

Отрегулировать стремянки, осуществляющие прижатие опоры к стойкам, ослабив их.
Можно немного изменить сам угол, под которым расположены данные диски. Для этого нужно немного повернуть их в нужную сторону.

После завершения процесса посадки, остается убрать те следы, которые оставили мотоблок и картофелесажалка. В этом случае, нам помогут разрыхлители, т.е. культиваторные лопасти, расположенные на стойках. Кстати, степень их погружения в землю также можно отрегулировать.

Самодельная картофелесажалка с подробными размерами может стать прекрасным способом сэкономить свою средства, которые неизбежно были бы, если приобреталась картофелесажалка в специализированном магазине.

Учитывая, что средняя стоимость данного агрегата составляет порядка 15 тысяч рублей, то эта экономия выглядит особенно оправданной. При этом, особых затрат на необходимые материалы при изготовлении нет, ведь комплектующие используются от старых, отслуживших свое агрегатов.

Заключение

Изготовление картофелесажалки своими силами представляется довольно сложным делом, поэтому нужно взвесить все «за» и «против», прежде чем приниматься за работу. Безусловно, самостоятельная сборка поможет вам сохранить ваши сбережения, но и потребует от вас немалого количества технических знаний и умений.

Но, если вы в себе уверены, и не раз самостоятельно изготавливали какое-либо приспособление, то и сборка самодельной картофелесажалки станет для вас довольно понятным и осуществимым делом. Кроме того, это достаточно увлекательно, как и все дела, производимые своими собственными руками.

В общем, любой мужчина оценит по достоинству результаты работы, а также самим процессом изготовления.

Делаем картофелесажалку своими руками

Инструменты и материалы
Сборка
Испытание самодельной модели
Полезные советы

Картофелесажалку легко сделать в гаражных условиях, для чего не потребуются редкие материалы, особые инструменты. Варианты чертежа представлены десятками модификаций – их может повторить любой новичок, имеющий понятие о том, как работать с электроинструментами.

Инструменты и материалы

Кроме болгарки, сварочного аппарата, перфоратора и шуруповёрта, могут потребоваться также линейка-угольник, строительная «рулетка», строймаркер и, возможно, струбцины. В качестве материалов – листовая и профилированная сталь (трубы квадратного сечения), обычная труба, уголок и арматура (можно взять не ребристую), а также метизы (болты с гайками и/или саморезы). В качестве электрического двигателя – мотор от стиральной машины, которая отслужила свой срок, и детали для понижающего редуктора.

Сборка

Картофелесажалка, изготовленная своими руками, может использоваться, например, в паре с обычным трактором или мини-трактором. Самому пользователю под силу собрать простой однорядный экземпляр, на основе колёсной базы – без колёс подобные устройства не обходятся.

Компонентами устройства являются:

рама – сделана из стальных труб и уголков для фиксации на ней других комплектующих;

бункер, служащий временным отсеком для картошки;

редуктор – передаточный механизм, в котором расположены шестерни, на них работает весь агрегат;

стальные комплектующие, создающие лунки для картофеля, проходящего через них;

закапывающие составляющие, благодаря которым клубни картофеля засыпаются землёй;

колёсная основа, на которой вся конструкция передвигается.

Некоторые из этих частей берутся от старой сельхозтехники, которая отслужила своё и больше не выдерживает штатной нагрузки, указанной в её описании.

Не менее важным компонентом является дозатор для ввода удобрений в виде сыпучего порошка. Это даст возможность получать с одной целины или грядки дополнительный урожай. В качестве народных средств используют золу и птичий помёт, коровий или лошадиный навоз с добавлением небольшого количества фосфорсодержащих соединений, подстёгивающих рост огородных и садовых культур.

Подробная инструкция по изготовлению устройства для «поточной» посадки картофеля описана ниже.

Изготовьте конструкцию в виде рамы. Для неё потребуются швеллеры «8-го» размера – продольные борта, на которые навариваются поперечные балки. Спереди приваривается арка с вилками крепления, сообщающимися с главной тягой. Усиление рамы осуществляется с помощью наклонных стальных балок, закрепляемых второй стороной к середине арочной конструкции.

Изготовив рамную составляющую, крепят опору подседельного элемента, сваренного из уголка 50*50*5 мм. Его закрепляют к основе.

К наклонным балкам приваривается кронштейновая составляющая. С ее помощью к балкам присоединяется бункер. Чтобы изготовить резервуар, мастер применяет обычную фанеру толщиной 12 мм. Можно использовать и корпус от стиральной машины. Изготовление отсека «с нуля» заключается в скреплении стенок при помощи уголков, но готовый корпус от стиральной машины уже не требует этих действий. Бункер обрабатывается при помощи грунтовки и водостойких лаков – так он окажется защищённым от влаги. Внутренняя сторона стенок отсека выстилается резиной – засыпанный картофель не повредится, что иначе повлияло бы на его всхожесть. Также клубни останутся целыми при передвижении установки по неровной земле. Отсек закрепляется на кронштейне болтовыми соединениями. К нижней части основы прикрепляют колёсную ось и механический копатель.

Колёсная база – компонент, изготовленный из стальной трубы, на концах которой устанавливают механические переходники. Размеры последних зависят от диаметра и толщины стенок трубы – эти комплектующие подрезаются под значения её характеристик с помощью токарной машинки. Стальная труба прорезается отверстиями для шипованных штифтов. Их заваривают, а колёсную ступицу фиксируют, используя прижимные стальные детали, с применением «16-х» болтов (понадобится 4 таких болта).

Колёса применяются главным образом от старой сельхозтехники или мотоцикла. Однако велосипедные колёса не выдержат такой нагрузки – на них придётся вес в сто и более килограммов, а также тряска при передвижении, пусть и на маленькой скорости, но по бугристой почве. На колёсную базу привариваются ступицы. На те, в свою очередь, надеваются шарикоподшипниковые комплекты. Подшипники устанавливаются на шипы, оснащаются войлочными пыльниками от быстрого запыления.

Комплектующая, удерживающая копатель, представляет собой квадратную конструкцию из стальных балок, соединённых сваркой. На вершинах квадрата привариваются обоймы из листовой стали, толщина которой – не менее 6 мм. В них располагается основа культиватора.

«Сажалка» изготовлена из толстостенной трубы – вроде той, что применяют для дымохода, например, с диаметром в 13 см. Этого хватит, чтобы через неё прошли даже крупноразмерные клубни картошки. Толщина стенок трубы – не менее 3 мм. В нижней части отрезка трубы приваривается копательный ворот, изготовленный из 6-миллиметровой листовой стали.

Редукторы преимущественно работают на цепной тяге. Чтобы менять цепь своевременно – и без особых проблем, установите натяжитель цепи. Рекомендуется применять цепь со звеном замкового типа, позволяющим не расклёпывать её каждый раз в новом месте. Двухрядное устройство потребует двух цепных передач – с натяжителем для каждого.

К раме привариваются сиденье для рабочего и подставка для ног. Настил сиденья изготавливается из доски толщиной порядка 3 см, после чего обивается желаемой материей.

Самодельная картофелесажалка.

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

Добрый вечер.
Может кому то будет интересно как я изготовил сей девайс но жизнь благодаря ему стала чуточку легче. Появятся вопросы с удовольствием отвечу. Пошу прощения, фото не по порядку. После его изготовления он пошел сразу в бой, нареканий никаких.

Привет! Все замечательно и аккуратно!
Но темка подобная есть уже, если хотите, попросите редактора , чтоб перенесли вашу тему туда, там и вопросов будет больше. Вот тема.
https://fermer.ru/forum/minitekhnika-i-selskokhozyaistvennaya-tekhnika-d.

Движение-жизнь!
Я ЗА КПРФ !
Мужики, кто пишет или собирается писать мне в личку , обращайтесь на ТЫ, не ставьте меня в неловкое положение.
САМОДЕЛЬНЫЙ СНЕГОХОД. http://fermer.ru/forum/samodelkin-ratsionalizator/178726
Второй трактор здесь. http:/

Может кому то будет интересно как я изготовил сей девайс но жизнь благодаря ему стала чуточку легче.

Отличная получилась сажалка . Теперь расскажите подробней: 1) Какая длина цепи и какое расстояние между черпачками? 2) Сколько зубьев на звёздочках и от чего? 3) Диски колёс от чего, размер R ? И какой получился шаг высадки у вас?

Добрый вечер.
Расстояние между черпаками около 16 см, звездочки взял в магазине сельхоз техники там же и цепь, высота конвеера около 1.20 см, диски от жигули 13″ шаг высадки около 25-28 см, расстояние между черпаками регулируется в районе 20-25 см. С токаркой и покупкой некоторых элементов и металла вышла гдето 2,5 т.р. и несколько дней сварки и примерки.

вышла гдето 2,5 т.р. и несколько дней сварки и примерки.

В принципе вполне бюджетно. А сколько зубьев на звёздочках?

Просто до безобразия ! 100 % себе такую сделаю !
Присоединяюсь с вопросами — 1 ) какая цепь ?
2 ) от чего звезды и сколько зубов ?
3 ) как прикреплены чашки ?
4 ) как удобно работает вторая пара колес ?

Хорошая, да (хотя колеса лучше бы побольше). Но все-таки не «просто до безобразия». Простейшие по-любому с человеческим трудом:

Дачник 37RUS
Чем колеса не понравились ?
Первые две однозначно сложнее в изготовлении .
Просто и простейшие -разные вещи .

Присоединяюсь с вопросами — 1 ) какая цепь ?
2 ) от чего звезды и сколько зубов ?
3 ) как прикреплены чашки ?
4 ) как удобно работает вторая пара колес ?
[/quote]

Добрый вечер.
Ребят не помню от чего звездочки и цепь просто приехал в сель хоз магазин и выбрал сначала цепь с бОльшим расстоянием между зубьями звездочки для того чтобы было удобно варить чашки(цепь получается идет через зуб) далее под цепь подобрал звездочку. Как лучше приварить чашки! это варить только полуавтоматом и ему подобными дабы не повредить ролики и звенья на цепи от перегрева. Чашки сделаны просто, взял проволоку вязанку 6 мм труба примерно 40 мм, в трубе просверлил дырку под проволоку , вставил туда начало и намотал сколько нужно витков с запасом на крестик внутри чаши дабы мелочь не вываливалась и не захватывало по 2 картошки. Теперь чаши были 2 трубы (одна должна входить во вторую) внешняя приварена к раме внутренняя приварена к чаше (труба к ней приварен болт потом большая шайба далее днище от баллона фреонового далее шайба и сварка). Самое интересное вторая пара колес, на первых испытаниях(до колес) все устроило но выезжая с гона она продолжала кидать картоху а это не есть хорошо (механизм вывода из зацепления делать было неудобно да и усложняло конструкцию) а гидравлики у мотоблока нет чтоб ее приподнять))) было решено вдохнуть новую жизнь тележке для воды, на фото видно как это реализовано а главное это очень удобно у меня даже дочка(6 лет) может опустить этот рычаг с картохой в бункере(опустил рычаг выйхал на гон, снял его с ручника , можно стартовать. Подымает примерно на 10 см ) Отсеяно примерно 60 соток изделием очень доволен, калеченной картохи и пропусков на испытаниях с ряда в 50 метров было 2 пропуска и ни одной калеченной.
И еще забыл написать, сначала хотел купить опорные подшипники но как увидел их цену перехотелось сразу, выход берем простой подшипник трубу с внутренним диаметром немного меньшим внешнему подшипника , отрезаем на 1 см шыре ширины подшипника делаем пропил в доль трубы немного раздвигаем отверткой и надеваем на подшипник, все это ложим на уголок или шинку и привариваем а уже потом шинку или уголок к стойке (при сварке металл немного садится и обжимает подшипник).
Если что спрашивайте еще, ато на днях прибавление будет там шибко некогда будет печатать.
Если нужно более подробно пообщаться можно через скайп.
п.с. прошу прощения за такой трактат, но все это от того что с ее помощью остаются силы и на другие дела ))))

Самодельная картофелесажалка для мотоблока: чертежи, фото, видео

Картофелесажалка для мотоблока: чертежи, размеры, фото, видео изготовления.

Посадка картофеля вручную, процесс утомительный, ведь после вспашки огорода почва быстро теряет влагу и нужно посадить клубни как можно быстрее, если участок под посадку большой, то процесс посадки может затянуться на несколько дней.

С мотоблоком и картофелесажалкой процесс посадки пройдёт значительно быстрее, ведь можно сразу на мотоблок поставить сажалку и направляющие диски для засыпания бороны почвой.

Если мотоблок достаточно мощный, можно сразу перед сажалкой установить соху которая будет делать борозду под посадку картофеля.

В интернете есть достаточно много вариантов картофелесажалок, мы рассмотрим оптимальный проверенный вариант с простой конструкцией.

Конструкция картофелесажалки состоит из бункера для клубней картофеля, который установлен на раму из стального профиля. В свою очередь рама устанавливается на ось с парой металлических колёс с грунтозацепами.

На ось, приварена звёздочка, которая приводит в действие цепь с чашами. По мере движения чаши поднимают из бункера картофелины и по направляющей трубе закидывают их в борозду.

Самодельная картофелесажалка для мотоблока.

Для изготовления самодельной картофелесажалки понадобится:

Пару осей.
Подшипники.
Цепь от двигателя автомобиля.
Две звёздочки для цепи.
Проволока сечением 6 мм.
Листовой металл толщиной 2 мм.
Профильная стальная труба.
Для бункера любая конусообразная ёмкость.

Сварочный аппарат, электроды.
Болгарка с отрезным кругом.
Электродрель, свёрла.
Прочий слесарный инструмент.

Картофелесажалка схема.

На рисунке показана схема картофелесажалки под мотоблок.

Чертежи картофелесажалки для мотоблока.

Расчёт шестерён механизма вращения цепи с чашами картофелесажалки.

Рама картофелесажалки сваривается из профильной трубы, в качестве бункера можно использовать бак от советской стиральной машины «Рига» или аналогичную конусообразную ёмкость.

К раме крепятся подшипники с нижней осью и ведущей звёздочкой под цепь и вертикальные стойки под верхнюю ось со звёздочкой.

К цепи по бокам привариваются кольца ковши из 6 мм проволоки, приваривать ковши нужно таким образом, чтобы не приварить соединения между звеньями цепи.

Чтобы клубни преждевременно не выпадали из ковшей, нужно установить направляющую трубу, как вариант можно использовать пластиковую водосточную трубу диаметром 100 мм.

Для засыпки борозды устанавливаются два поворотных диска с возможностью регулировки углов.
