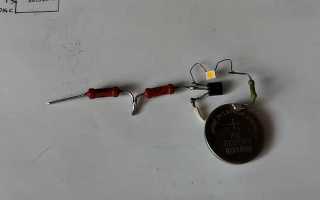

Как сделать индикаторную отвертку своими руками?

Универсальная активная индикаторная отвёртка своими руками

Эта самоделка может пригодится как электрику, электронщику так и в быту для любого человека, который время от времени делает в доме ремонт или чинит различную бытовую аппаратуру. Сегодня покажу как сделать простую активную индикаторную отвёртку с 5-ю функциями, а активная она от того, что питается от батарейки 3В в отличии от обыкновенной индикаторной отвёртки, которая с неоновым индикатором и которая только может искать в сети 220В фазу, благодаря чему у нашей отвёртки более универсальное применение нежели у обычной.

Универсальная активная индикаторная отвёртка своими руками

С помощью нашей самодельной активной индикаторной отвёртки мы сможем: найти фазу в сети 220 Вольт; найти место обрыва провода; найти скрытую проводку в стене; узнать полярность батареи или аккумулятора и прозвонить на обрыв, например, лампочку.

Детали:

• Транзистор C9014 – 2 шт.;
• Транзистор KSP13, купить – http://ali.pub/59aqmr;
• Резистор 1 мОм;
• Резистор 47 Ом;
• Светодиод;
• Батарейка CR2032 на 3 В.

Универсальная активная индикаторная отвёртка своими руками

Собрать индикаторную отвёртку мы можем по одной из двух схем, в первой схеме используется 2 транзистора C9014, а вторая собирается всего на одном чувствительном транзисторе KSP13, в одном корпусе такого транзистора скрывается два, так называемая транзисторная сборка Дарлингтона. На этом транзисторе как раз и буду собрать универсальный активный индикатор.

Универсальная активная индикаторная отвёртка своими руками

К базе транзистора, для того, чтобы ограничить ток припаиваем резистор на 1 мОм или если такого нет то можно припаять последовательно пару резисторов, которые в сумме примерно дадут данное сопротивление. К плюсу батарейки на 3 В подводят контакт который идёт на заднюю часть индикаторной отвёртки, она должна быть металлическая, к нему нужно будет во время поиска проводки в стене прикасаться рукой, или же он будет служить вторым контактом для того, чтобы использовать прибор в качестве тестера для прозвонки.

Вот, например, как прозванивать лампу накаливания нашим тестером-пробником: один вывод лампы подключаем к щупу отвёртки, а второй к плюсовому контакту батарейки, как видим светодиод светится, а это значит – лампочка целая.

Универсальная активная индикаторная отвёртка своими руками

Также мы можем проверить полярность батарей питания, если на щупе пробника будет минус проверяемой батареи или аккумулятора, а плюс на плюсе батарейки прибора то светодиод не светит, если же будет плюс на щупе и минус подключен к батарейке индикаторной отвёртки то светодиод засветится.

Универсальная активная индикаторная отвёртка своими руками

Для того чтобы найти фазу в сети нужно нашу универсальную отвёртку всунуть сначала в одно отверстие розетки и отпустить, то есть не прикасаться к плюсовому контакту отвёртки, если светодиод будет светить то мы нашли фазу, если погаснет то это ноль.

Универсальная активная индикаторная отвёртка своими руками

Четвёртая функция данного индикаторного пробника заключается в поиске обрыва провода, для этого нужно вставить провод в розетку 220В, в отверстие где находится фаза, и далее щупом отвёртки ведём начиная от вилки и далее вдоль по проводу пока не погаснет светодиод, в этом месте как раз и будет обрыв провода.

Универсальная активная индикаторная отвёртка своими руками

Теперь можно проверить функцию поиска скрытой в стене сетевой проводки, и как видим наша индикаторная отвёртка тоже хорошо с этим справляется.

Универсальная активная индикаторная отвёртка своими руками

И того имея всего одну активную отвёртку-пробник мы можем производить несколько полезных операций. В неактивном состоянии схема практически не потребляет ток, так что можно выключатель не ставить, саму схему лучше разместить в подходящий корпус.
