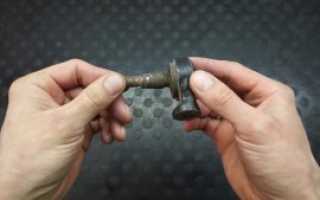

Как сделать гайкокол своими руками?

Гайкокол из металлолома

Авторизация на сайте

Сделать, простой гайкокол своими руками не потратив много времени и денег очень просто.

Для тех, кто не знает объясняю — гайкокол очень простое, но не менее эффективное устройство в борьбе с заржавелыми, и закисшими гайками, которые нельзя уже открутить ключом.

Основная задача такого устройства — расколоть гайку не повредив резьбу болта.

Необходимые материалы

Для изготовления гайкокола нам понадобится:

рулевой наконечник от автомобиля;
длинная гайка М12;
болт М12;
кусок сверла 10 мм.

Изготовление

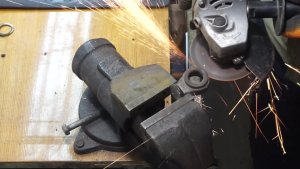

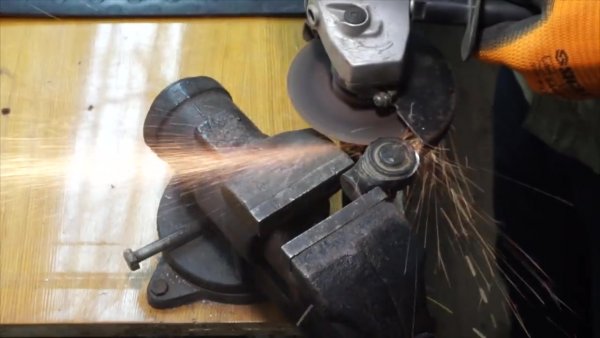

Берём ненужный наконечник рулевой тяги от легкового автомобиля и отпиливаем от него всё не нужное.

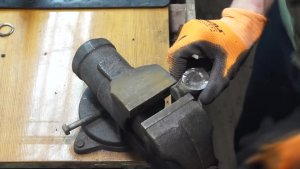

Далее сверлим отверстие сверлом 10 мм по центру.

Привариваем гайку М12 к основанию наконечника так, чтобы оба отверстия совпали, для этого в отверстие гайки можно вставить шток 10 мм который сцентрирует две заготовки.

Готовую деталь шлифуем и полируем (по желанию) придавая более эстетический и красивый вид нашей заготовке.

Теперь чтобы изготовить колущий элемент нашему гайкоколу, мы используем кусок хвостовика от сверла 10 мм. Отрезаем кусок сверла длинной 35 мм, и затачиваем его с обеих сторон как зубило.

Дальше берём заточенный кусок сверла и вставляем его внутрь гайки, после чего вкручиваем болт. Желательно использовать болт с твёрдостью не менее 8,8 единиц, так ваше устройство прослужит гораздо дольше.

Использование гайкола

Наш гайкокол готов к работе, а используют его в основном там где нельзя просто срезать гайку болгаркой испортив болт или шпильку на которой она закручена.

Наша же задача избавится от гайки, не повредив резьбы.

Устанавливаем гайкокол на гайку и закручиваем болт. Болт давит на колун и раскалывает гайку.

Как видите устройство очень нужное и полезное, и справляется со своей задачей отлично, при этом резьба остаётся целой.

Видео от автора самоделки

Всем удачных самоделок и реализации всех планов!

Гайколом: назначение, использование и виды инструмента

При демонтаже и замене деталей приходится разбираться с приржавевшими и прикипевшимися гайками. К сожалению, отворачивать такой крепёж при помощи ключа довольно проблематично. Одним из наиболее простых в применении и эффективных способов является разбор болтовых соединений при помощи гайколома.

Виды гайколомов

Механические ручные

Подходит для автолюбителей и бытовых нужд. Развиваемых инструментом усилий хватает, чтобы раскрутить закисший болт или шпильку. Стоит недорого, иногда его изготовляют самостоятельно. В магазинах продаётся отдельно или в составе наборов из 2–3 предметов. Цены на механический гайколом стартуют от 200 руб. и доходят до 3000. Основной недостаток устройства – работа с ним требует значительной физической силы, в связи с чем максимальный диаметр гаек ограничивается 27 мм.

Конструкция и принцип работы предельно просты. Инструмент представляет собой стальное кольцо достаточной толщины и жесткости с приваренной трубой-ручкой, через которую в область кольца входит режущий элемент.

Резак соединяется с болтом, толкающим его вперёд через стальной шар подшипника.

Гидравлические компактные

Такой инструмент внешне мало отличается от механического аналога. В процессе работы гидравлического гайкореза так же крутят винт, однако давление передаётся не на режущую поверхность напрямую, а через гидравлический усилитель, благодаря чему человек меньше напрягается. Гайколом гидравлический компактный развивает усилия до 5 тонн и стоит в диапазоне 2000–7000 руб.

Гидравлические ручные

По внешнему виду гидравлический ручной гайколом похож на шприц для пластиковой смазки. Инструмент имеет две ручки – держатель и гидравлический рычаг. За увеличение усилия в приборе отвечает поршневая система, благодаря ей удаётся получить значительные 35 тонн. Стоит гайколом гидравлический более 9000 руб., встречаются модели и по 30000. Такие гайкорезы находят своё применение в строительстве и других профессиональных областях. Несомненные достоинства – большая мощность и независимость от внешних источников энергии.

Гидравлические с отдельным приводом

Данный тип гайкорезов присоединяется к внешнему силовому источнику. Помпы, создающие давление, работают на электричестве, бензине или мускульной силе рабочего. Гайколом гидравлический развивает огромное усилие с помощью внешнего привода, перекусываются гайки до М36 включительно.

Применение – строительство, железнодорожный транспорт, промышленность.

Цена на сам гайкорез составляет около 15 000. Стоимость инструмента вместе с приводом достигает 500000 руб. Выбор в пользу электрического насоса позволяет сэкономить примерно половину этой суммы, но делает монтажника зависимым от сети.

Назначение и принцип действия гайкореза

Гайколом предназначается для снятия гаек прикипевших, приржавевших и со сломанной резьбой. При этом болт остаётся не повреждённым. Разные модели гайкорезов широко применяются в автомеханике, строительстве зданий и инженерных сооружений, крепеже промышленного оборудования, силовых установок…

По принципу действия инструмент похож на зубило, только он перерубает гайку, создавая постоянное давление режущей кромки на её поверхность, без удара. Кольцевой держатель обеспечивает надёжный захват крепежа.

Устройство и характеристики

Вне зависимости от конкретной модели гайколом имеет следующие части: корпус, привод, режущий элемент.

Корпус гайкокола, подобно накидному ключу, устанавливается на гайке, для чего его выполняют в виде полу или полного кольца. Диаметр отверстия определяет, с какими гайками может работать инструмент. Рукоятка с винтом в механических моделях также служит упором для режущей части. Привод создаёт необходимое для резки металла усилие.

В связи с тем, что каждый инструмент имеет допустимый диапазон гаек, при покупке имеет смысл брать набор гайколомов. Так нужный вариант всегда будет в наличии.

Материал

В качестве основного материала выступает сталь, для режущего компонента – более прочные и износостойкие марки из легированного металла. Ручки покрывают химическистойкой резиной для большего комфорта и надёжного хвата, в т. ч. замасленными руками.

Размеры и вес

Габариты и масса гайколома варьируются от модели к модели и зависят от рабочего диапазона диаметров гаек. Простые механические приборы длиной около 100 мм весят примерно 200 г. Гайкоколы усиленные гидравликой под гайки до 24 мм могут весить до 4 кг. По габаритам данный гайколом гидравлический будет схож с автомобильным домкратом.

Техника безопасности

Работая, стоит придерживаться следующих правил:

Не поправлять гайку руками во время демонтажа.
Обязательно перед началом работы надеваются защитные очки и перчатки.
Контролировать расположение режущей части, её движение должно идти по направлению к центру болта. Допустимо лишь минимальное отклонение.

Советы по выбору

Чтобы подобрать оптимальный гайколом ориентируются на список будущих задач. Покупатель должен отчётливо осознавать разницу между бытовым и промышленным использованием, разбираться в диаметрах крепежа и понимать, какие усилия требуются от инструмента, достаточно ли будет механического привода. Для тех, кто приобретает гайкорез для бытовых задач рекомендуется придерживаться следующих правил:

Перед приобретением с удаляемых гаек снимаются размеры, важно также замерить свободную рабочую область вокруг гайки, если она чем-то ограничена. Таким образом получится подобрать нужный гайкокол.
Если работать инструмент будет использоваться очень редко, к примеру, необходимость срезать крепёж носит разовый характер, и когда гайколом снова понадобиться неизвестно, лучше купить изделие экономкласса. В этой категории достойными представителями считаются STAB и FIT.
Часто имеет смысл выбрать набор из нескольких инструментов, особенно если переплата невелика. Такая покупка более ориентирована на перспективу.
Стоит избегать приобретения гайколомов от неизвестных производителей. Компании с «именем», как правило, лучше следят за качеством своей продукции.

Как сделать гайколом своими руками

При наличии инструмента и должной сноровки можно изготовить гайкорез своими руками.

сварочный аппарат;
слесарные тиски;
токарный станок (опционально);
дрель и сверло;
болгарка и шлифовальный круг по металлу;
устройство для нанесения резьбы;
точильный станок.

Для начала находится основа для кольца гайкореза. Подойдут ненужные запчасти с толстыми стальными кругами, например, наконечник руля. Если таких нет в наличии, элемент изготавливают из металлического кругляка на токарном станке. Центр проделываемого отверстия смешают, подкладывая под один из кулачков небольшую пластину. Размер отверстия сверяют с максимальной гайкой, которую будет колоть инструмент. Когда достаточная по диаметру выемка получена от кругляка отрезается толстое кольцо. Его ширины должно хватать на приварке ручки и просверливание сквозного отверстия для размещения резца.

Для рукоятки гайколома подойдёт полый стальной стержень, можно использовать часть того же рулевого наконечника. Плюсом такого варианта будет готовая внутренняя резьба. Как вариант, рукоятку изготовляются на токарном станке, просверливая металлический прут, и затем нанося резьбу.

Читать еще: Как сделать гравюру своими руками?

Кольцо и рукоятка свариваются. Заготовку фиксируют в тисках и просверливают в ней отверстие, соединяющее полость внутри ручки и рабочее пространство кольца. Иногда часть круга срезают, чтобы получить гайкокол С-образной формы.

Для зубила выбирают прочные металлические стержни типа сверла, метчика или райбера. Нужную заточку создают на точильном станке.

Две оставшиеся немаловажные детали — шарик подшипника и болт. В Каркас гайкореза помешается резак, потом шар, потом закручивают болт. Иногда для дополнительной фиксации зубила просверливаю отверстие сбору рукоятки и ввинчивают туда ещё один. При необходимости гайколом шлифуют, придавая ручке нужную форму.

Как пользоваться гайколомом

Настало время опробовать наш самодельный гайкорез в деле. Устанавливаем рабочий конец на заклинившую гайку, фиксируем инструмент одним ключом, а другим заворачиваем болт, давя режущим элементом на гайку. Металл крепления начинает постепенно раздвигаться, пока не трескается. После проржавевшая гайка легко свинчивается.

Гайколом гидравлический ещё более удобен в работе, благодаря оптимальной конструкции и расположению ручек. А так как усилие развивается давлением жидкости, а не мышечной силой, инструмент позволяет демонтировать большое количество соединений не испытывая большой усталости.

Гайкорез позволяет без лишних трудозатрат разобрать болтовое соединение, не повреждая резьбу. Наваривание дополнительных гаек крупного размера и применение серной кислоты потихоньку вытесняется из практики, и сегодня уже считается прошлым веком. Удобство применения гайколомов по достоинству и автовладельцы и промышленные предприятия, благо ассортимент инструментов позволяет подобрать оптимальный по мощности и стоимости вариант.

Сравнение с другими способами отвинчивания гаек

Традиционно для удаления заклинивших гаек применяются следующие методы:

Нагрев газовой горелкой. Под действием высокой температуры металл расширяется, после чего его резко охлаждают машинным маслом. Спайка деталей ослабевает, после чего гайка поддаётся усилию от ключа.
Эффективным, но небезопасным, способом удаления окислов и ослабления соединения считается нанесение серной кислоты. Требуется выдержка в течение нескольких часов. Кроме концентрированной серной кислоты используют и другие химические растворы: керосин, Уайт-спирит, WD-40.
Иногда чтобы открутить гайку к ней приваривают другую более крупного диаметра. Это позволяет использовать ключ с большим плечом приложения силы.
Заклинивший крепёж отпиливают ножовкой или болгаркой.
В некоторых ситуациях применяют ударную отвёртку, которая переводит усилие от удара молотком в крутящий момент.

Сокращается время работы. Пропадает необходимость выжидать длительное время перед непосредственной разборкой соединений.
Исключается работа с кислотой и открытым пламенем, что расширяет возможность применения метода. Параллельно снижается травмоопасность.
Болт или шпилька не повреждаются в результате работы и спокойно эксплуатируются дальше.
Инструмент прост в конструкции занимает мало места не требует особых условий хранения.

Гайкорез: виды, характеристика, цена

В строительной практике нередкими становятся случаи, когда гайка прикипает к болту. Ее невозможно отделить, что вызывает трудности в процессе. В подобном случае может пригодиться гайкорез – специальный инструмент для отсоединения гайки от болта.

Еще одна название – гайкокол. Используют только в самых крайних случаях, когда не помогли традиционные методы. Если гайка не желает сниматься даже после вымачивания в керосине или прогреве паяльной лампой, но здесь необходимы оперативные меры. Иногда можно сделать гайкоруб из молотка и зубила.

Однако такой метод используют только опытные мастера. Дело в том, что пространства для размаха может не хватить, чтобы сообщить необходимую силу. Высока также вероятность получения травмы. В этом случае прекрасной альтернативой станет гайкорез

Назначение и принцип действия гайкореза

Как ясно из названия, его основное предназначение резать гайки. Причем вне зависимости от сложности работы. В сущности, инструмент представляет собой режущий зуб, который путем вдавливания в гайку, постепенно разрушает ее структуру. В итоге, дефектная гайка слетает с болта, а болт не имеет повреждений. Секрет успеха состоит в клиновидной форме зуба, который при давлении раскалывает гайку надвое. Остатки гайки легко снимаются рукой.

Инструмент чем-то похож на зубило, но способ заботы отличается. Так зубило ударным воздействием выламывает гайку, в то время как гайкорез срезает ее в необходимом месте.

Устройство и характеристики

Инструмент имеет простую конструкцию, с которой сможет работать даже новичок. Итак, в состав изделия входит:

Корпус. По большей части металлический, в зависимости от решения производителя может иметь кольцевую, замкнутую или даже С-образную форму. В первом случае, упор сделан на простоту и жесткость. Универсальный способ работы. Что касается С-образной формы, то здесь в расчет берутся конструкционные особенности каждого отдельно взятого инструмента.
Режущий зуб. Считается рабочей частью. Принцип действия основал на создании давления на внешнюю часть гайки под воздействием привода изделия.
Привод. Специальный механизм, который при человеческом усилии двигает режущий зуб. Различают ручной и гидравлический. Для бытовых нужд достаточно ручного, что касается гидравлического, то его применяют в серьезных работах.

Инструмент простой, но важно выбрать подходящий. Если у вас возникло подобное желание, обратите внимание на такие характеристики, как:

Размер и вес. Обычно, чем больше, тем менее он приспособлен для бытовых нужд. Его используют в профессиональных целях.
Диаметр гаек. Не каждый гайкокол подходит для конкретной работы. Может сложиться ситуация, когда режущий зуб будет больше гайки и наоборот. Старайтесь подбирать оптимальные варианты.
Тип провода. От него также зависит общий функционал устройства.

Материал

Инструмент должен обладать достаточной прочностью, чтобы справляться со своими обязанностями. Поэтому режущий зуб обязательно изготовляется из хрома и ванадия. Так за изделием сохраняются высокие показатели прочности и долговечности.

Важно! Рукоять покрывается резиной, стойкой к масляным вкраплениям. Такой подход обеспечивает удобных хват и защищает от травм.

Размеры и вес

Нельзя утверждать, что гайкорез подходит для работ с каждой гайкой. К сожалению, это не так. Для раскалываемого материала необходим инструмент, который применяется с определенными размерами. Этот момент понятен, ведь если взять гайкокол большого размера для маленькой гайки, то велика вероятность повреждения резьбы болта.

Вес зависит от диаметра раскалываемого материала. Варианты для простых работ редко весят больше 200 г. А вот когда дело заходит про гидравлический вариант, то здесь уже вес исчисляется в килограммах. В целом, изделие напоминает домкрат. Этот момент объясняется исходными принципами работы гидравлических устройств.

Классический вариант гайкореза предусматривает один режущий зуб. Но для упрощения работ производитель может устанавливать еще один дополнительно напротив того, что имеется.

Впрочем, вся разница инструментов лежит в виде привода. Итак, принято выделять следующие разновидности гайкорежущих изделий:

Механический. Самый простой, где фигурирует сила оператора. Конструкция проста, чтобы сообщить на гайку малое давление, необходимое для ее «снятия». Приобрел широкую популярность среди автомобилистов. Подразумевается работа с гайками малых размеров
Гидравлический. Здесь применяется гидравлическое усилие, которое направлено на режущий зуб. Привод в каждой модели может находиться в разных местах, поэтому существует несколько подвидов. Так выделяют:
Компактные. Принцип работы состоит на основе вращения винта, который создает в поршне необходимое давление. Используют для выполнения сложных работ. Может показаться, что работать таким агрегатом сложнее, чем с механической вариацией. На самом деле, это не так. Вращение винта осуществляется гораздо легче, потому что необходимая сила выходит из давления, которое сообщается поршнем на режущий зуб.
Ручные. Изделие, по внешнему виду и принципу работы, напоминает домкрат. Обладает высокой стоимостью, применяется в строительстве, в ситуациях, где нет возможности подключиться к сети. Давление подается на двухпоршневый мультипликатор.
С отдельным приводом. Некоторые гайкорезы не в состоянии работать за счет самостоятельного создания необходимого давления в поршне на режущий зуб. Существуют модели, работающие от внешних источников давления. Источником могут стать бензиновые, электрические станции. В некоторых случаях даже гидростанции полноценного типа. Подобный подвид считается одним из дорогих, но зато он способен справиться с самыми большими гайками в диаметре 50 мм. Цена за такое изделие может доходить до 500 тыс рублей.

Как выбрать гайкорез?

Рекомендуем не экономить на качестве и определиться, для каких целей вам будет нужен инструмент. В этом случае вы заплатите за изделие ровно столько, сколько необходимо для вашей работы. Например, если вам необходим для домашнего использования «по случаю», то выгоднее приобрести механический набор. Стоит он совершенно не дорого, но пригодится практически везде.

Читать еще: Как сделать кусторез своими руками?

А вот если вы профессиональный строитель и ищете мощный и надежный инструмент, то лучше задуматься о приобретении гидравлического варианта.

Старайтесь приобретать оборудование у проведенных производителей. Чаще всего, кустари предлагают дешевый вариант, экономя на качестве. Иными словами, купленный вами продукт недолго вам прослужит и вскоре выйдет из строя.

Что нужно знать о гайкорезах?

При работе с механическим вариантом, стоит помнить, что важна сила, которую вы приложите на гаечный ключ. Обычно, особых проблем не возникает, если оператор обладает необходимой силой и массой. Однако так бывает не всегда или же гайка просто так не поддается.

Совет! Единственный выход из сложившейся ситуации – наращивание силы рычага. Дополнительно можно на гаечный ключ надеть трубу, тогда процесс пойдет сравнительно легче.

Как пользоваться гайкорезом и где он может пригодиться?

Гайки имеют свойство изнашиваться. Особенно, когда дело касается постоянной работы. Их откручивают, прикручивают, со временем, грани могут окончательно стереться. Или же обратная ситуация. Образовавшаяся накипь расплавила гайку, объединив ее с болтом. Ключом снять ее невозможно. В этом случае, остается только один вариант – разломать ее.

Для этого инструмент прикладывается рабочей частью к гайке. Удерживайте надежное положение, чтобы аккуратно снять ее. Затем в ход пускается привод гайкореза. Приспособление пригодится везде, где есть вероятность работы с гайками. По достоинству изделие оценили автомобилисты, строители, слесаря и работники с сельскохозяйственной техникой.

Единственное препятствие, которое может возникнуть – это разница диаметров крепежа. Набор гайкорезов должен быть у каждого уважающего себя строителя, автомобилиста, слесаря. Это практически важное оборудование, особенно для тех мастеров, что решили открыть свое автодело. Ремонт автомобилей нередко начинается с заменой поврежденных гаек, поэтому гайкорезы пригодятся всегда.

Гидравлические варианты используют в тех, случаях, когда не в силах помочь механические, а именно:

Ремонт энергетических областей
Работа с тяжелой техникой
Застройка производственного объекта

Мощные варианты широко используются при ремонте железных дорог.

Гайколом. Переходим к радикальным мерам!

После того, как человек изобрёл гайку, он столкнулся с двумя её нехорошими свойствами. Когда не нужно, она легко отворачивается и теряется. И наоборот — попытки отвернуть иногда остаются тщетными. На протяжении веков эту проблему решали по-разному. Сегодня для этой цели используют специальный инструмент — гайколом (также называемый: гайкорез, гайкоруб, гайкокус).

Как обычно отвинчивали нехорошие гайки?

До недавнего времени для откручивания проблемного крепежа (закипевшие, приржавевшие гайки, а также с зализанными гранями) использовали подручные средства.

Смочить резьбовое соединение керосином или проникающей смазкой типа WD-40. Эта процедура требует длительного времени, поскольку одного раза недостаточно и требуется выдержка в течение нескольких часов.
Нагреть гайку с помощью газовой горелки или теплового пистолета.
Приварить к отвинчиваемой другую, более крупную гайку, после чего попытаться отвинтить то, что получилось, ключом большего размера.

Стронуть с места или разрубить зубилом. Для этого необходимо обладать твёрдой рукой и точным глазомером. Пригодится и минимальное владение ненормативной лексикой, после того, как стукнете себе молотком по руке.
Отпилить ножовкой по металлу или болгаркой, если есть доступ.

В результате хирургического вмешательства будет испорчен также болт или шпилька.

Устройство и принцип действия гайколома

Несмотря на многообразие конструкций механических девайсов, все они включают в себя:

Корпус, обычно кольцевой или замкнутой формы, как наиболее жёсткой. У некоторых инструментов (гидравлических с мультипликатором) форма корпуса — С-образная. Жёсткость открытого корпуса меньше, однако такая форма диктуется особенностями конструкции.
Режущий элемент — клиновой нож, который может быть как подвижным, так и неподвижным (закреплённым на корпусе).
Привод перемещения ножа или нажимной опоры.

Механизм перемещения	Тип привода	Насос	Гидростанция
Механический (винтовой)	Ручной	—	—
Гидравлический		—	—
		Ручной	—
		Ножной	—
	Механизированный	—	+

Как работает гайколом? По принципу действия он напоминает зубило. Отличие в том, что перерубает деталь не с удара, а плавным перемещением режущего зуба.

В механическом устройстве движение обеспечивается за счёт винтовой передачи (резьбы). Для этого с помощью гаечного ключа вращают силовой винт, который ввинчиваясь в неподвижную резьбовую втулку, заставляет двигаться режущий клин, в результате чего стенка шестигранника перекусывается.

Гидравлические гайколомы работают от поршневого привода за счёт давления рабочей жидкости (масла). Бывают следующих видов:

Со встроенным гидроусилителем. Внешне ничто не выдаёт гидравлической природы устройства (за исключением открытой формы корпуса). Деталь перекусывают вращением такого же винта, как и в механических устройствах. Но, как говорят французы, — «дьявол кроется в деталях». Внутри выполнены две цилиндрических расточки разного диаметра, заполненных маслом, в каждой из которых находится свой поршень. Винт при его вращении перемещает не резак, а маленький поршень, который создаёт перед собой давление. Во второй расточке оно действует на большую площадь, в результате чего усилие увеличивается.
Аналог гидравлического домкрата. Представляет собой корпус с двумя рукоятками, внутри которого имеется масляный резервуар и двухпоршневой мультипликатор. В процессе работы за одну рукоятку удерживают инструмент, другой совершают качательные движения. Внешне это напоминает работу с гидравлическим домкратом или со шприцом для пластичной смазки.
Работающие от отдельного привода. Режущий аппарат вместо нажимного винта оснащен муфтой для быстрого подключения гидравлики. Внешний источник давления — ручной или ножной гидравлический насос (помпа), либо гидростанция с электроприводом.
