Как сделать форматно раскроечный станок своими руками?

Как сделать форматно-раскроечный станок из подручных средств своими руками

В производстве корпусной мебели, не получится обойтись без станка для раскройки материала. Такие мебельные конструкции, как кухонная стенка, компьютерные столы и даже кровати, потребуют детали с высокой точностью в размерах. Не стоит заблуждаться в том, что можно начать производство мебели, используя лишь циркулярную пилу для раскроя. Придется прибегнуть к изготовлению форматно-раскроечного станка своими руками.

Дело в том, что циркулярная пила может производить раскрой с маленькой скоростью, при этом качество готовой детали, полностью зависит от мастера. Таким образом, производство мебели будет не только медленным, но и, возможно, убыточным, ведь велика возможность изготовления бракованных изделий.

Вертикальный форматно-раскроечный механизм для плитового материала, позволяет снять ответственность с мастера и делать точные линейные движения во время распила.

Заготовки для мебели, оказываются точными, а скорость их производства достигает 15 деталей в минуту.

Изготовление распилочного станка

Плюсов у такого станка достаточно много, однако, присутствует и минус – большая стоимость высокоточного оборудования. Не всем, начинающим производителям, выпадает возможность приобрести такой механизм, поэтому многие решают сделать форматно-раскроечный станок своими руками.

Конструкция ФРС

Для изготовления станка, который будет отвечать требованиям к качеству и скорости производства, нужно быть готовым к затратам на материалы и уметь использовать чертежи, ведь агрегат состоит из сложных механизмов и объемных конструкций.

• Станина – должна быть выполнена в соответствии с размерами обрабатываемого материала, для ДСП – это 3.5х2.5 м. Как показывает практика, больше и не требуется, конечно же, если производство не достигло заводских масштабов. Также, данная конструкция, как и весь форматнораскроечный агрегат, должна иметь низкий уровень вибрации. Для этого, станина выполняется из сварных соединений и устанавливается на резиновые каблуки, которые поглощают вибрацию;
• Столешница – для самодельного форматно-раскроечного станка, подойдет из ламинированной плиты ДСП или металлического листа. Главное, чтобы поверхность была идеально гладкой, иначе возможно появление дефектов на обрабатываемом материале, в виде царапин и сколов. Также, на поверхности столешницы не должно быть впадин или выпуклостей, это приведет к неточности размеров изделия;
• Передвигающаяся каретка – может быть выполнена в 3 вариантах, в зависимости от выбора функциональности станка. Однако, главным ее качеством служит ровное линейное перемещение пилы или распильного материала;
• Двигатель – лучше всего использовать без передаточных приспособлений (ремни, шестерни). В качестве движущей силы для пилы, можно применить высокооборотистые электродвигатели и даже моторы от болгарок;
• Система пылесборника – обязательно вмещает в себя рукав для отвода стружки и пыли, емкость для отходов и насос. Данная система оказывается крайне важной для длительной работы;
• Прижимы для материалов – не дают листам сдвигаться во время разделки. Важными характеристиками прижимов оказываются прочность удержания и отсутствие следов после использования. Для этого, прижимы оснащаются резиновыми подложками и осуществляется подбор необходимого давления на деталь.

Как изготовить настольный распиловочный станок

Войти

Уже зарегистрированы? Войдите здесь.

Сейчас на странице 0 пользователей

Нет пользователей, просматривающих эту страницу.

Такое устройство предназначается для резки плит в мебельном производстве. Конструктивно оно состоит из распиловочного участка и основания. Пильный узел представляется парой дисков, имеющих оси вращения, располагающиеся на одном уровне. При этом диаметры дисков разные, вращение выполняется в противоположные направления – друг к другу.

Содержание:

Как исключить появление сколов на ДСП

Такой материал, как ламинированный ДСП, имеет вредное свойство, оставлять сколы на торцах, после раскроя. Избежать такой неприятности, позволяет лишь увеличение скорости вращения пилы или медленная подача пилы на материал. Однако, не все так просто. Листы ДСП состоят из прессованных опилок и ламинирующего слоя. Ламинирующий слой, тонкий, но очень прочный материал, а прессованные опилки толстый и мягкий слой.

Используя мощный двигатель, мягкие опилки режутся как масло, вследствие чего твердый ламинат просто откалывается. Решение – использовать 2 пилы с разной скоростью вращения или медленно осуществлять рез.

Со скоростью подачи пилы на материал все понятно, а вот с использованием двух пил стоит разобраться. Стоит отметить что, тут понадобятся чертежи форматно-раскроечных станков. Для достижения необходимого результата, диск для распила ламината размещается так, чтобы он прорезал не больше 2 мм, а скорость вращения достигается уменьшением диска или более мощным двигателем.

Деталь для распила

Для распила основного слоя, используется крупный диск с глубиной прореза до 40 мм. Стоит отметить, что такой вариант устройства распилочного механизма, позволяет достичь скорости разреза в 1 м за 10 сек.

Правила распиловки

Сначала нужно выбрать метод распиловки.

Обязательно провести следующую подготовку (раскрой):

• для защиты ламинированного покрытия плиты от повреждений во время работы необходимо приготовить малярную ленту или скотч;
• для разметки заготовок — линейку и карандаш;
• с торцов плиты отметить карандашом будущие точки распила;
• для того, чтобы не появлялись сколы, нужно наклеить на место распила малярную ленту или скотч;
• после наклеивания ленты точки предварительной разметки соединить карандашом;
• приготовить наждачную бумагу для окончательной обработки линий среза.

Следующее правило относится уже не к подготовке, а к действиям после распила, но является общим при любом методе: е сли на краях обнаружены неровности, то их нужно обработать напильником или рашпилем. Торцы, получившиеся в результате распила, покрыть шпоном с рисунком, похожим на рисунок ламинированного покрытия.

Чем нельзя распиливать

ЛДСП нельзя пилить с помощью углошлифовальной машины, которая также называется «болгаркой». При работе с этим инструментом велика вероятность травматизма, особенно при применении дисков большого диаметра. Также можно получить травму, когда с инструмента снимается защитный кожух.

Варианты использования механизма для распила

Существует 3 варианта, благодаря которым вертикальный форматно-раскроечный аппарат осуществляет распил материалов:

• подача пилы на материал – пилы располагаются под столом;
• подача пилы на материал – пилы располагаются над столом;
• подача материала на пилу – пилы располагаются под столом.

В случае подачи пилы на материал, которая располагается над столом, двигатель и режущие диски закрепляются на каретке. Каретка устанавливается на полозья, размещенные на нужной высоте, которые позволяют удерживаться и перемещаться всей конструкции для распила, по плоскости стола. Полозья или направляющие, могут быть выполнены из швеллера или мощных труб.

Расположение пилы под столом, которая подается на материал, также предполагает наличие направляющих и передвигающейся по ним каретки. Отличие такого расположения заключается в том, что система пылесборника оказывается скрытой под столом и не мешает перемещению габаритных предметов.

Когда распил осуществляется при подаче материала на пилу, требуется мощный механизм, передвигающий листы. В этом случае, кареткой для перемещения служит стол, с ножками на роликах. Стоит отметить, что конструкция такого распильного механизма требует больше места и обладает меньшей пропускной способностью.

Последовательность работ

Сначала готовится крепкая станина из металла, способная послужить основой станка. С этой целью лучше всего воспользоваться швеллером. Заготовки выбираются с тем расчетом, чтобы получился агрегат длиной 6.5 – 6.7 м, шириной 2.5 м, высотой от восьмидесяти до ста десяти сантиметров.

Конструируются главная направляющая раскроечного оборудования и напольная направляющая, крепятся на станине. Для них лучше всего воспользоваться трубами, размеры которых составят 6 см в диаметре, 6.5 м по длине, толщина стенки – 5 мм. Подвижную часть рабочего стола следует сделать подвижной по направляющим. Во время рабочего процесса с его помощью будет выполняться подача листового материала. Этот участок можно перемещать вручную либо установить дополнительный мотор с чпу. Линии реза по длине следует предусмотреть от трех метров. Данный параметр можно будет нарастить либо сократить, для чего просто меняется размер направляющих.

Читать также: Шаг резьбы на болгарке

На станину навешивается пара пил – для основного реза и подрезки. Их монтируют на пильный блок, чтобы вращение происходило во встречном направлении от движения пары асинхронных моторов. Рекомендуется предусмотреть возможность наклонять блок на сорок пять градусов, для чего следует использовать поворотное устройство на распиловочном блоке.

Выбирать электродвигатели следует внимательно, ведь они будут предназначаться для вращения пил. Мощность их должна быть не ниже 2.9 кВт. Мотор должен вращать главную пилу со скоростным режимом не менее 5 000 оборотов за минуту, а подрезной – выдавать на три тысячи оборотов больше.

Лучше всего при создании оборудования воспользоваться пильными дисками, диаметр которых равен двадцати пяти сантиметрам, что даст возможность раскраивать не только ламинированное ДСП и обрезать листы, но и использовать станок для сип-панелей.

Стационарная циркулярка своими руками из ручной циркулярки

Значительно увеличиваются эксплуатационные возможности ручной дисковой пилы, если она превращается в стационарный инструмент. Чтобы понять, как из ручной циркулярки сделать стационарную, стоит прежде всего разобраться в способах жесткого крепления электроинструмента.

В качестве подставки можно использовать козлы из металла или дерева. Это может быть как одно, так и два изделия (если размеры небольшие), соединенные между собой досками толщиной не менее 50 мм или брусками с аналогичным сечением. Далее к верхней части подставки нужно прикрепить столешницу, которая будет выполнять роль станины.

Для этих целей удобно применить толстую фанеру (не менее 10-12 мм) или два соединенных вместе листа из более тонкого материала, которые в совокупности дадут такую же толщину. Подойдут также полотна из древесно-стружечных плит или же металл. Если металл тонкий, его лучше прикрепить к деревянному основанию.

Ручную пилу устанавливают снизу. Предварительно в столешнице делается необходимый для выдвижения диска запил.

К верхней части подставки нужно прикрепить столешницу, которая будет выполнять роль станины.

Обратите внимание! Фиксировать инструмент необходимо так, чтобы пильный диск располагался строго параллельно линиям запила, то есть на одинаковом расст оянии от сторон. В противном случае не получится правильно установить дополнительные приспособления и добиться качественной распиловки.

Используя вышеперечисленные технические способы, можно изготовить циркулярную пилу из болгарки. Но этот ручной электроинструмент имеет определенные отличия, потому потребуется несколько иная схема сборки.

Как сделать форматно-раскроечный станок своими руками

При рассмотрении того, какое оборудование требуется для качественного самостоятельного изготовления мебели следует обратить внимание на форматно-раскроечный станок. Многие специалисты утверждают, что форматно-раскроечный станок при необходимости можно сделать самостоятельно. Рассмотрим все особенности самостоятельного создания станка для обработки дерева.

Предназначение форматно-раскроечного станка

Форматно-раскроечный станок используется для раскроя в поперечном или продольном направлении с возможностью выдерживания заданного угла, а также обрезки и раскроя щитовых заготовок.

К особенностям использования форматно-раскроечного станка можно отнести:

1. При его использовании можно получить готовую продукцию высокого качества. Это связано с тем, что раскройка и другие технологически процессы проходят с высокой точностью.
2. Предназначение станка кроется в задаче основных параметров оборудованию, после чего деталь будет более подготовленной к дальнейшей обработке.
3. Некоторые модели могут проводить поштучную раскройку, другие предназначены для обработки целого пакета.

При рассмотрении функционала достаточно важно обратить внимание на то, с какими материалами может работать форматно-раскроечный станок. Самодельный и промышленный вариант исполнения рассматриваемого оборудования предназначен для работы с:

1. ДСП, ДВП, МДФ;
2. облицовочным пластиком и композитными листовыми материалами;
3. порода массива дерева не определяет возможность использования оборудования;
4. заготовки из шпона и меламина также могут обрабатывать на форматно-раскроечной станке;
5. ламинированный и бумажные заготовки.

Существенным ограничением по области применения можно назвать то, что заготовка должна иметь точные геометрические размеры, то есть массив дерева или другой материл должен пройти первичную обработку.

Целесообразно использовать форматно-раскроечный станок на мелкосерийном производстве. Многие мелкие, средние и достаточно крупные фабрики по производству мебели устанавливают подобное оборудование с автоматизированной системой обработки. Для бытового применения в большей степени самодельный вариант исполнения, так как он будет обладать меньшей стоимостью, а процесс наладки и обслуживания можно провести самостоятельно. В домашней мастерской многие решают установить самодельный форматно-раскроечный станок по причине того, что он проводит раскройку заготовок с высокой точностью и качеством. При использовании обычной пилорамы есть вероятность нарушения правильности геометрии, а также торцевая поверхность может иметь другого рода дефекты.

Особенности конструкции

Для того чтобы сделать раскроечный станок своими руками следует разобраться с его конструктивными особенностями. Следует отметить, что стандартная конструкция представлена следующими узлами:

1. Станина – элемент, служащий основанием для всей конструкции. Также станина предназначена для гашения части вибрации.
2. Рабочего подвижного и неподвижного стола.
3. Пильного узла, который состоит из 2-х пильных дисков, регулируемых фиксаторв.

Основные узлы оборудования

Подвижный стол имеет достаточно сложную конструкцию, которая состоит из тележки, опорной рамы, линейки, сепаратора, каретки. Практически все узлы изготавливаются из металла.

Пильный узел

Важным элементом конструкции можно назвать пильный узел. Самодельный вариант исполнения зачастую представлен сварной конструкцией, так как подобный метод соединения элементов позволяет эффективно бороться с вибрацией, возникающий при пилении. Главной проблемой рассматриваемого технологического процесса является образование на облицовке сколов, которые снижают качество получаемого материала. Именно поэтому пильный узел имеет два пильных диска, что и позволяет исключить вероятность появления проблемы.

Устройство пильного узла

К особенностям пильного агрегата можно отнести:

1. Узел цельный, зачастую его отливают из чугуна.
2. Некоторые модели могут иметь один электродвигатель, но зачастую устанавливают два – для каждой пилы.
3. Ременная передача используется для того чтобы привести в движение подрезной диск. Отметим, что наличие ременной передачи – обязательное условие обеспечения длительной работы электродвигателя, так как подобный способ передачи усилия позволяет сгладить нагрузку, оказываемую на выходной вал электродвигателя.
4. Диаметр пильных дисков может достигать 120 миллиметров. Изготавливают их из инструментальной стали, так как она более устойчива к истиранию.
5. Электродвигатель через ременную передачу с различными шкивами должен обеспечивать до 8000 об/мин. Отметим, что чем выше показатель, тем более качественную поверхность можно получить. Однако повышение частоты приводит к уменьшению величины подачи и возникновению конструкционных проблем из-за оказания большой нагрузки на узел.

Важно отметить тот момент, что сделанный своими руками вертикальный форматно станок может иметь поворотный пильный узел. Сделать его достаточно сложно, необходим для проведения распила под углом.

Основная пила

Разрабатывая форматно раскроечный станок дома своими руками чертежи следует учитывать, что вращение основной пилы должно быть с частотой 4-6 тысяч оборотов в минуту. При снижении показателя есть вероятность повреждения кромки. Если при создании конструкции использовать современный электродвигатель, то есть возможность регулировать чистоту вращения согласно особенностям обрабатываемого материала. Мощность электродвигателя должна варьировать в пределе от 3 до 5 кВт. С увеличением показателя мощности существенно повышается производительность, но также и расходы из-за потребления большего количества электричества. Провести регулировку можно также путем подбора шкивов ременной передачи, однако подобная перенастройка форматно-раскроечного станка требует определенного времени и расчетов.

В большей части моделей высота пропила и положение пилы регулируется путем передвижения всего пильного агрегата. При этом обеспечить подобную регулировку можно двумя основными методами:

1. по вертикальным направляющим;
2. за счет качения вокруг горизонтальной оси.

Также важным параметром можно назвать то, на какую высоты подымается пила относительно стола, так как этот показатель определяет максимальную толщину пропила.

Для перемещения заготовки во многих случаях используется роликовая тележка. Тележка движется по стальным направляющим, для чего в конструкцию включены сепаратор с шариками или роликами. Компенсаторы и регуляторы могут выглядеть различным образом, все зависит от достигаемой точности и качества при обработке.

Особенности подвижного стала

Большие трудности возникают при создании подвижного стола. Эта поверхность выступает в качестве базирующей поверхности, поэтому она должна выдерживать оказываемое воздействие. Нагрузка оказывается на саму каретку и соединительный элемент.

Из-за конструктивных особенностей на месте контакта шариков и роликов возникает довольно большая нагрузка. Именно поэтому создавая свой форматно-раскроечный станок следует использовать специальные направляющие, которые не создают люфт при работе. От этого напрямую зависит точность обработки.

В качестве направляющих могут использоваться:

1. ролики;
2. шарики;
3. комбинация роликов и шариков.

Наиболее популярной схемой является сочетание алюминиевой каретки и стальных направляющих, на которые устанавливаются линейные подшипники.

При самостоятельном изготовлении направляющих следует учитывать нижеприведенные моменты:

1. сами направляющие могут быть выполнены в виде стальных полос;
2. встраивание направляющих проводится таким образом, чтобы можно было размещать шарики в два канала.

Рассматриваемая схема позволяет раскрыть возможности рассматриваемого оборудования, так как нагрузка может эффективно гаситься в любом направлении. Для того чтобы они работали на протяжении нескольких лет следует выбирать материал для их изготовления, который был подвержен термической обработке.

В последнее время направляющие стали изготавливать из пластика. Достигнуть необходимой точности передвижения можно только в случае использования алюминиевого профиля с большим количеством внутренних ребер.

В заключении при рассмотрении вопроса того, как сделать форматно раскроечный станок отметим то, что самодельные варианты исполнения по показателю точности и функциональности существенно уступает моделям промышленного производства. Это связано с тем, что из-за наличия большого количества подвижных элементов существенно понижается жесткость конструкции. Самостоятельно создать направляющие, которые будут обеспечивать точное базирование заготовки, достаточно сложно.

Изготовление форматно-раскроечного станока своими руками

При изготовлении мебели из доступных материалов часто используют древесно-стружечную плиту (ДСП) или ламинированный вариант (ЛДСП). Её невозможно точно обрезать без использования специального станка. Сделав форматно-раскроечный станок своими руками, работник может не только сэкономить значительные средства, но и изготовить оборудование с учётом собственных требований.

Особенности конструкции

Самостоятельное изготовление мебели по доступной цене обычно предполагает использование древесно-стружечной плиты. Для этого необходим станок для распила ДСП. Он должен обеспечивать точный распил без образования сколов.

Покупное оборудование может иметь размеры свыше 7 метров, что создаёт необходимость искать соответствующее помещение для аренды форматно-раскроечного станка. Изготовление его своими руками позволяет его сделать более компактным, давая возможность установить его в своём гараже.

Устройство стола для форматно-раскроечного станка включает в себя следующее:

1. Большая ровная столешница, на которой кладут лист ДСП.
2. Пила, которая предусмотрена для выполнения распила.

Плиту перемещают навстречу диску для выполнения прореза.

Разрез ДСП с помощью станка потребуется в следующих случаях:

1. Если необходимо за короткое время выполнить значительный объём работы.
2. При необходимости сделать точный и аккуратный разрез.
3. Если необходимо обеспечить ровный и качественный разрез.

В ситуациях, где такая необходимость не возникает, можно работать вручную. Однако при этом работа будет менее эффективной и аккуратной.

Существуют следующие разновидности форматно-раскроечных станков:

1. Бытовые отличаются относительно небольшими размерами и массой. Их можно легко устанавливать или демонтировать при необходимости. Обычно масса не превышает 20 кг.
2. Круглопильные станки дают возможность делать пропилы в любом нужном направлении. Работают с материалом толщиной до 9 см. Станки используют в домашних условиях или в небольших мастерских.
3. Существует разновидность, где лист закреплён вертикально. Здесь требуется меньше места для размещения. Такой станок называется вертикальным.
4. Стационарные станки не перемещаются на другое место. Эти механизмы громоздкие, но обеспечивают высокие качество и эффективность работы. Лист закреплён неподвижно, а пила перемещается для выполнения разреза. Такое оборудование имеет мощную станину и относительно большую столешницу.

Нужная разновидность станка выбирается исходя из имеющихся задач.

С помощью такого оборудования можно обрабатывать следующие материалы:

• плиты типов МДФ, ДСП, ЛДСП, ДВП и USB;
• древесина;
• фанера различной толщины;
• листы, состоящие из композитных материалов, в том числе и такие, которые имеют пластиковую облицовку.

Форматно-раскроечные станки чаще всего используются для изготовления мебели.

При выборе подходящей конструкции, нужно учитывать следующие параметры:

1. В небольших бытовых моделях применяются двигатели, мощность которых не превышает 2 кВт. Их используют для распиливания материалов, имеющих небольшие размеры. Для самостоятельного изготовления мебели лучше использовать такие, мощность которых составляет 3-5 кВт.
2. Глубина распила в большинстве случаев равна 4-14 см. Этот параметр определяется отдельно для разреза под прямым углом или по углом 45 градусов.
3. Бытовой станок должен иметь такую массу, чтобы один человек мог переместить в нужное место. Обычно вес не превышает нескольких десятков килограммов.

Важно учитывать напряжение электросети. Для домашнего форматно-раскроечного станка более удобно, когда используется 220 В. Более мощные стационарные модели используют 380 В.

Пильный узел

Основной частью форматно-раскроечного станка является пильный узел. Обычно он состоит из двух дисков. Один из них, меньшего размера, делает разрез на небольшую глубину. Другой осуществляет разрез ДСП. Первый из них особенно полезен в том случае, если обработке подвергается плита ламинированного ДСП. Он делает разрез в верхнем слое материала.

Самостоятельно созданный механизм для распила представляет собой сварную конструкцию. Эта особенность позволяет успешно бороться с вредным воздействием вибрации, неизбежной при выполнении таких работ.

Применение двух дисков важно, чтобы обеспечить отсутствие сколов на облицовке при разрезе. Чтобы обеспечить их вращение, могут использовать один или два мотора. В последнем случае каждый из них вращает свою пилу.

От мотора вращение передаётся на вал пилы при помощи ременной передачи. Диски нужно изготавливать из инструментальной стали, так как это позволит предотвратить воздействие истирания.

Основная пила

Скорость вращения циркулярки должна быть не менее 4000-5000 оборотов в минуту. Чем быстрее будет вращаться диск, тем более высоким будет качество разреза. Однако в этом случае будет повышаться нагрузка на конструкцию.

Снижение быстроты вращения приведёт к увеличению риска образования сколов. Если есть возможность, то нужно устанавливать двигатель с регулируемой скоростью вращения. В таком случае его показатели можно будет устанавливать в соответствии с особенностями материала. Конструкция для распила должна обеспечивать мощность не менее 3-5 кВт.

Особенности подвижного стола

Если распиловка происходит на подвижном столе, то важно обеспечить его точное движение во время работы. При этом используются не только роликовые держатели, но и специальные направляющие.

При этом используются алюминиевые каретки в сочетании с шариками и роликами, поддерживающими столешницу снизу. Также получили распространение пластиковые направляющие.

Порядок изготовления форматно-раскроечного станка

Перед тем, как сделать форматно-раскроечный станок своими руками, нужно решить, какая именно разновидность оборудования необходима. Нужно учитывать, что покупные станки обеспечивают более высокие точность и качество работы. В то же время при самостоятельном изготовлении можно обеспечить выгодное соотношение затраты/качество работы станка.

Чтобы изготовить самодельный станок, потребуются такие инструменты:

1. Болгарка с диском, предназначенным для работы по металлу.
2. Сварочный аппарат.
3. Электродрель с комплектом свёрл нужного диаметра.
4. Измерительные инструменты.

Для создания конструкции будут необходимы следующие материалы:

1. Рычажный механизм.
2. Для столешницы потребуется листовая сталь толщиной не менее 3 мм.
3. Ролики, которые будут обеспечивать движение листа ДСП или толстой фанеры.
4. Две трубы, соединённые между собой, которые будут использоваться в качестве направляющих.
5. Несколько труб квадратного или круглого сечения.
6. Лист ДСП.

Для выполнения работы необходимо подготовить чертеж. Для изготовления станка необходимо сделать следующее:

1. Сначала нужно сделать станину. Для неё берут заранее подготовленные трубы. Можно использовать те, которые имеют квадратное или круглое сечение. Их соединяют в цельную конструкцию при помощи струбцин. После того, как будут подготовлены детали, их соединяют при помощи сварки. На станину устанавливают пильный узел для форматно-раскроечного станка, сделанный своими руками.
2. Для перемещения необходимо подготовить каретки и направляющие, по которым они будут двигаться. Для этого можно использовать круглые трубы. Каретки будут перемещаться вдоль них при помощи шариков.
3. Делают стол, на котором будет размещаться древесно-стружечная плита. Его изготавливают из стального листа. На ней необходимо установить измерительные линейки.
4. Нужно обеспечить прижим. Его делают при помощи рычажного механизма.

При изготовлении пильного узла рекомендуется использовать расклинивающий нож. Дело в том, что в некоторых материалах имеется внутреннее напряжение. После распила доска может изогнуться и способствовать некачественному выполнению прореза. Расклинивающий нож препятствует искажению формы ДСП. При его подборе нужно учитывать. Что его толщина должна быть не меньше, чем у диска.

Как сделать форматно-раскроечный станок из подручных средств своими руками

В производстве корпусной мебели, не получится обойтись без станка для раскройки материала. Такие мебельные конструкции, как кухонная стенка, компьютерные столы и даже кровати, потребуют детали с высокой точностью в размерах. Не стоит заблуждаться в том, что можно начать производство мебели, используя лишь циркулярную пилу для раскроя. Придется прибегнуть к изготовлению форматно-раскроечного станка своими руками.

Дело в том, что циркулярная пила может производить раскрой с маленькой скоростью, при этом качество готовой детали, полностью зависит от мастера. Таким образом, производство мебели будет не только медленным, но и, возможно, убыточным, ведь велика возможность изготовления бракованных изделий.

Вертикальный форматно-раскроечный механизм для плитового материала, позволяет снять ответственность с мастера и делать точные линейные движения во время распила.

Заготовки для мебели, оказываются точными, а скорость их производства достигает 15 деталей в минуту.

Изготовление распилочного станка

Плюсов у такого станка достаточно много, однако, присутствует и минус – большая стоимость высокоточного оборудования. Не всем, начинающим производителям, выпадает возможность приобрести такой механизм, поэтому многие решают сделать форматно-раскроечный станок своими руками.

Для изготовления станка, который будет отвечать требованиям к качеству и скорости производства, нужно быть готовым к затратам на материалы и уметь использовать чертежи, ведь агрегат состоит из сложных механизмов и объемных конструкций.

• Станина – должна быть выполнена в соответствии с размерами обрабатываемого материала, для ДСП – это 3.5х2.5 м. Как показывает практика, больше и не требуется, конечно же, если производство не достигло заводских масштабов. Также, данная конструкция, как и весь форматнораскроечный агрегат, должна иметь низкий уровень вибрации. Для этого, станина выполняется из сварных соединений и устанавливается на резиновые каблуки, которые поглощают вибрацию;
• Столешница – для самодельного форматно-раскроечного станка, подойдет из ламинированной плиты ДСП или металлического листа. Главное, чтобы поверхность была идеально гладкой, иначе возможно появление дефектов на обрабатываемом материале, в виде царапин и сколов. Также, на поверхности столешницы не должно быть впадин или выпуклостей, это приведет к неточности размеров изделия;
• Передвигающаяся каретка – может быть выполнена в 3 вариантах, в зависимости от выбора функциональности станка. Однако, главным ее качеством служит ровное линейное перемещение пилы или распильного материала;
• Двигатель – лучше всего использовать без передаточных приспособлений (ремни, шестерни). В качестве движущей силы для пилы, можно применить высокооборотистые электродвигатели и даже моторы от болгарок;
• Система пылесборника – обязательно вмещает в себя рукав для отвода стружки и пыли, емкость для отходов и насос. Данная система оказывается крайне важной для длительной работы;
• Прижимы для материалов – не дают листам сдвигаться во время разделки. Важными характеристиками прижимов оказываются прочность удержания и отсутствие следов после использования. Для этого, прижимы оснащаются резиновыми подложками и осуществляется подбор необходимого давления на деталь.

Как исключить появление сколов на ДСП

Такой материал, как ламинированный ДСП, имеет вредное свойство, оставлять сколы на торцах, после раскроя. Избежать такой неприятности, позволяет лишь увеличение скорости вращения пилы или медленная подача пилы на материал. Однако, не все так просто. Листы ДСП состоят из прессованных опилок и ламинирующего слоя. Ламинирующий слой, тонкий, но очень прочный материал, а прессованные опилки толстый и мягкий слой.

Используя мощный двигатель, мягкие опилки режутся как масло, вследствие чего твердый ламинат просто откалывается. Решение – использовать 2 пилы с разной скоростью вращения или медленно осуществлять рез.

Со скоростью подачи пилы на материал все понятно, а вот с использованием двух пил стоит разобраться. Стоит отметить что, тут понадобятся чертежи форматно-раскроечных станков. Для достижения необходимого результата, диск для распила ламината размещается так, чтобы он прорезал не больше 2 мм, а скорость вращения достигается уменьшением диска или более мощным двигателем.

Для распила основного слоя, используется крупный диск с глубиной прореза до 40 мм. Стоит отметить, что такой вариант устройства распилочного механизма, позволяет достичь скорости разреза в 1 м за 10 сек.

Варианты использования механизма для распила

Существует 3 варианта, благодаря которым вертикальный форматно-раскроечный аппарат осуществляет распил материалов:

• подача пилы на материал – пилы располагаются под столом;
• подача пилы на материал – пилы располагаются над столом;
• подача материала на пилу – пилы располагаются под столом.

В случае подачи пилы на материал, которая располагается над столом, двигатель и режущие диски закрепляются на каретке. Каретка устанавливается на полозья, размещенные на нужной высоте, которые позволяют удерживаться и перемещаться всей конструкции для распила, по плоскости стола. Полозья или направляющие, могут быть выполнены из швеллера или мощных труб.

Расположение пилы под столом, которая подается на материал, также предполагает наличие направляющих и передвигающейся по ним каретки. Отличие такого расположения заключается в том, что система пылесборника оказывается скрытой под столом и не мешает перемещению габаритных предметов.

Когда распил осуществляется при подаче материала на пилу, требуется мощный механизм, передвигающий листы. В этом случае, кареткой для перемещения служит стол, с ножками на роликах. Стоит отметить, что конструкция такого распильного механизма требует больше места и обладает меньшей пропускной способностью.

Прижимы

За основу простейших прижимных механизмов могут быть взяты обычные струбцины, однако, в этом случае увеличивается время на выполнение работ. В идеале, для раскроечного агрегата, изготовить прижимное устройство в области прохода пилы. Довольно простым устройством, будет проложенная над столом, вдоль линии отреза труба, на которой разместятся прижимы.

Форматно-раскроечный станок своими руками

В процессе изготовления современной корпусной мебели используется большое количество самого разного оборудования, в том числе и форматно-раскроечные станки. Эти станки предназначены для обработки древесины, полноформатных древесно-стружечных плит с покрытием или без его, фанеры, ДВП, МДФ-панелей, шпона и разных видов облицовочного пластика. С помощью форматно-раскроечного станка выполняют продольное, поперечное и угловое разрезание материала с целью придания ему определенной формы и размеров. Упрощенный вариант такого оборудования не останется без работы в домашней мастерской и вполне может быть изготовлен из подручных средств собственными руками.

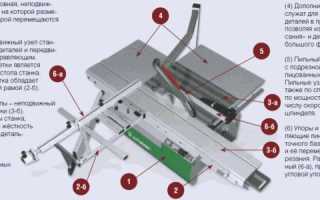

Конструкция

Основными частями форматно-раскроечного станка являются:

1. Станина – этот элемент воспринимает на себя основную нагрузку во время работы станка. На станину крепятся все остальные навесные элементы;
2. Неподвижный рабочий стол – на него укладывают лист обрабатываемого материала, а также крепят рамку с прижимами, упор и линейку;
3. Направляющие для подвижной каретки;
4. Дополнительный подвижный стол (на нем установлена каретка пильного узла, электродвигатели и привод пильного узла);
5. Пильный узел, который состоит из двух дисковых пил, которые вращаются навстречу друг другу;
6. Защитные кожухи.

Как сделать форматно-раскроечный станок
